При обработке дерева в собственных мастерских всегда образуется большое количество стружки, которая мешается под ногами и загрязняет помещение. Для ее удаления созданы специальные приборы – стружкоотсосы, но стоят они дорого, поэтому не каждому по карману. Чтобы сконструированный стружкоотсос своими руками работал долго и полностью выполнял свою функцию, необходимо строго соблюдать все этапы его сборки.
Основной принцип работы стружкоотсосов
Самостоятельно изготовленное оборудование для удаления стружки древесины прослужит долго и не вызовет нареканий, если его конструировать, зная на чем основана работа таких устройств.
Всасываемость стружкоотсосов объясняется следующими техническими характеристиками приборов:
- Основной корпус оснащен гофрированным мягким шлангом небольшого диаметра, с возможностью установки насадок разного типа. Шланг в первую очередь предназначен для усиления тяги;
- Сверху прибора двигатель, связанный с крыльчаткой. При вращении лопастей крыльчатки происходит разряжение воздуха и соответственно появляется тяга необходимой силы;
- В момент всасывания древесная стружка накапливается в съемной емкости (для этих целей подходит и мешок), а воздух выходит через патрубок;
- В патрубке устанавливается два фильтра – грубой и тонкой очистки, это обеспечивает удерживание в стружкоотсосе мелких древесных опилок.

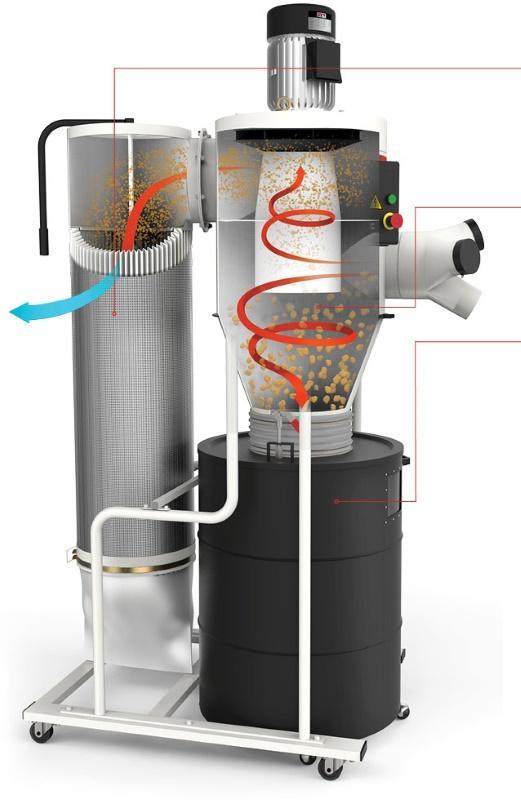

Описанный выше принцип работы стружкоотсосов для чпу относится к типу циклонов. То есть в корпусе устройства при всасывании стружки происходит спиральное закручивание втянутых опилок. В результате более крупные под воздействием центробежной силы отсеиваются в емкость для опилок, а мелкие проходят фильтрацию.
Стружка ─ не пыль
Она отличается целым рядом особенностей, прежде всего, происхождением и размерами. Вообще, подробно рассказывать о стружке, ─ дело неблагодарное, поскольку, что это такое, знают даже маленькие дети. Включая тех, кто понятия не имеет о деревообрабатывающих станках и возможно не знаком с русским существительным «стружка», но зато познал вкус чипсов. На английском стружка ─ chip (звучит «чип»), хотя для ее обозначения могут использоваться и другие существительные.
В действующем нормативном документе ─ «ГОСТ 18110-72 Плиты древесно-стружечные. Технология. Термины и определения» древесная стружка определена как «древесные частицы различной формы и величины». Стружка может быть специально изготовленной для последующего использования или являться отходами обработки древесины на деревообрабатывающих станках. «Различной формы» ─ означает, что различают стружку плоскую, закрученную, игольчатую. Насколько эти нюансы важны для стружкоотсоса? Игольчатая стружка способна прокалывать ткань фильтров, тем самым разрушая ее.
К слову, опилки согласно тому же документу ─ это древесные частицы, «получаемые в виде отходов при распиловке древесины». Древесные частицы размером менее одного миллиметра считаются древесной пылью.
Совершенно определенно о размерах стружки и ее происхождении сказано в «ГОСТ Р 54235-2010 (CEN/TS 15357:2006). Топливо твердое из бытовых отходов. Термины и определения» ─ «частицы, размером в несколько (до 10) сантиметров, образовавшиеся под действием режущего инструмента».
Стружка может быть не только деревянной, но и металлической или пластиковой. В «ГОСТ 18978-73. Лом и отходы цветных металлов и сплавов. Термины и определения» стружка цветных металлов (а чем черные металлы в данном контексте отличаются от цветных?)определяется как отходы, образующиеся при обработке металлических изделий на металлообрабатывающих станках.
Типы изготавливаемых стружкоотсосов
В магазине приобрести можно три вида стружкоотсосов:
- Бытовые;
- Универсальные;
- Профессиональные.
Отличаются они только системой циклического вращения и мощностью. Для домашнего использования больше подходят бытовые и универсальные стружкоотососы, стоят они меньше по сравнению с профессиональными приборами, но при этом вполне справляются с небольшим объемом работ.
Однако для мастерских, оказывающих услуги лесообработки, требуется покупка профессионального оборудования, так как они могут без поломок эксплуатироваться длительный период времени.
Устройство стружкоотсоса, работающего по принципу циклон
Внешне и по техническим характеристикам такие стружкоотсосы сходны с обычным пылесосом. И нередко такие бытовые приборы используются в домашних мастерских, но, как правило, они из строя выходят быстро. Изготовить устройство, которое будет служить долго и не вызовет нареканий, можно, учитывая все конструктивные особенности оборудования:
- К прибору подключается фланцевый электродвигатель с мощностью в 3,5 кВт;
- Разряжение воздуха производится при помощи вентилятора с устойчивой к механическому воздействию твердых материалов крыльчаткой. При этом крыльчатка обязательно подбирается большой, это позволит создать тягу высокой силы;
- Устройство циклического вращения предназначено для очищения поступающего воздуха, который затем через систему фильтров для стружкоотсоса выходит наружу;
- Желательно выбирать многоступенчатую фильтрирующую систему. Необходимы по крайней мере 2 фильтра, первый из них будет задерживать крупные древесные опилки, второй мелкие, пыльевые. Такое устройство обеспечивает качественную очистку воздуха и продлевает срок эксплуатации стружкопылесоса;
- Циклон в нижней части корпуса необходим для непосредственного втягивания образующейся в процессе работ на станках стружки;
- Мешок для стружкоотсоса подбирается из прочных материалов, по объему он также должен быть большим.
Корпус качественных, изготавливаемых в промышленных масштабах, стружкоотсосов сверху покрываются звукопоглощающими материалами. Управлять прибором можно при помощи механического или электрического блока, мягкие гофрированные шланги присоединяются к корпусу через отверстие.
Как выбрать?
При выборе стружкоотсоса стоит обратить внимание на такие характеристики:
- уровень производительности
- качество очистки воздуха
- тип и количество деревообрабатывающих станков
- площадь мастерской и взаиморасположением станков
- напряжение электросети
- объем мешков для стружкоотсоса.
Из устройств российского производства обратите внимание на модельный ряд Корвет, который выпускается торговой маркой Энкор. В результате наличия двухступенчатого процесса очистки воздуха от стружки можно свести к минимуму объем пыли до 0,5%. С Корветами идут в комплекте патрубки разного диаметра и количества (до трёх). Однако, Корветы оснащены персональным электроприводом, и функционируют от мотора деревообрабатывающего станка.
Из зарубежных вариантов очень хорошие отзывы об устройствах фирмы Jet. Эксперты в этой области акцентируют внимание на надёжной конструкции подшипников, моторы стружкопылесосов от Jet отличаются высокими оборотами и высоким моторесурсом. Однако и стоимость их существенно выше отечественных аналогов.
Компания Metabo выпускает поистине универсальные агрегаты, которые позволяют не только высококачественно фильтровать воздух от стружки, но и очищать помещение. Более жёсткая конструкция фильтров дает возможность работать не только со стружкой, но и с мелкой фракцией опилок.
Особенности конструкции домашних стружкопылесосов
В столярной мастерской изготовить функциональный стружкоотсос сможет даже любитель без технического образования. Первое что нужно отметить в таких аппаратах это наличие двигателя, работающего от электрической сети в 220 вольт. Трехфазные двигатели приобретать нецелесообразно, так как с их подключением в обычных условиях возникает много затруднений.
Лучше приобретать вентилятор с мощной крыльчаткой. Она обеспечивает хорошее спиральное завихрение всасываемого воздуха со стружкой.
Подготовительный этап
Самостоятельно изготовленный стружкоотсос обойдется в несколько раз дешевле по сравнению с аналогами в магазине. Часть деталей для сборки можно найти в мастерской или гараже, но некоторые из них все-таки придется покупать. Чтобы оборудование быстро изготовить необходимо:
- Составить план работ. Необходимо четко знать, какие элементы потребуются при сборке;
- Приобрести электродвигатель, проверить его работоспособность и возможность подключения к сети в мастерской;
- Подобрать детали, которые самостоятельно изготовить невозможно;
- Корпус. Он может быть изготовлен из дерева, но многие используют баки из прочного пластика с крышкой.
При подготовке нужных деталей времени на сборку аппарата потребуется 2-3 часа.
Материалы для стружкоотсоса и крепежные детали
Самостоятельно изготовленная конструкция должна быть герметичной и достаточно легкой. При этом она должна выдерживать давление, возникающее при цикличном вращении воздуха. Чтобы изготовить надежный прибор потребуется:
- Фанера толщиной в пределах 4 мм. Из нее можно легко изготовить прочный корпус;
- Деревянные бруски разного сечения;
- Поликарбонат;
- Фильтр. Для фильтрующей системы стружкоотсоса подходит фильтр от инжекторного ВАЗа. Стоит он недорого, но при этом хорошо справляется с удержанием крупных и мелких частиц;
- Двигатель. Его можно купить новый или взять со старого пылесоса;
- Герметик, саморезы, болты с гайками. Крепления необходимо подобрать так, чтобы они обеспечивали надежную герметизацию оборудования;
- Вентилятор по типу улитка. Внутри такого устройства должна быть мощная крыльчатка для стружкоотсоса, то есть лопасти, захватывающие воздух;
- Переходники для соединения отдельных рукавов (труб) стружкоотсоса. В основном они требуются, если прибор, предназначен для сбора большого количества стружки.
Фильтр из пластиковых ведер
Для изготовления мусороуловителя понадобится режущий инструмент, инструмент для сверления, обработки поверхностей, термопистолет, карандаш, линейка, нож.
В качестве материала можно использовать ЛДСП, пластиковый тридцатилитровый бачок, трубу ПВХ, термоклей, силиконовый герметик, болты, гайки, шурупы. Так же понадобится пылесос со шлангом.
Изготовление фильтрующей системы
Систему фильтров для стружкоотсоса изготовить самостоятельно затруднительно. Приобретение уже готового устройства упрощает работу. Однако для его закрепления нужно создать посадочное место, оно должно быть герметичным.
Конструкцию под фильтр можно изготовить из дерева. Отводящее отверстие должно быть достаточно большим, так как небольшой диаметр снижает пропускную способность. В дополнительном креплении фильтр не нуждается, если изготовленный блок совпадает по размерам с отверстием.
Изготовление фиксирующего кольца и фигурных вставок
Корпус для фильтров изнутри необходимо усилить поликарбонатом. Для его закрепления требуются фиксирующие кольца, обычно хватает двух, и вертикальные планки. В домашней мастерской проще изготовить такие кольца из дерева, но они должны обладать достаточной прочностью.
Установка колец
Корпус начинают собирать с установки фиксирующих колец и поликарбонатных листов. Соединяются элементы саморезами. Герметизация устройства повышается, если в кольцах сделать отверстия для листов, которые после их закрепления заделываются герметиком.
Устройство бокового патрубка
Боковой патрубок устанавливается с целью предотвращения поломки конструкции вследствие возможного засорения фильтров. Чтобы его установить, в поликарбонате просверливается отверстие, которое затем с двух сторон перекрывается предохранительным патрубком.
Для повышения герметизации используется герметики или между стенкой и деревянными планками закрепляется резиновая прокладка. Патрубок на корпусе закрепляется гайками или болтами.
Устройство верхнего ввода
Синхронное включение стружкоотсоса обеспечивает всасывание опилок в верхней части прибора. Чтобы сделать верхний ввод присоединяют небольшой корпус, внутри которого размещают патрубок от ненужного пылесоса. Этим обеспечивается крепкая фиксация всасывающей трубы и возможность ее отсоединения при необходимости.
Изготовление фигурной вставки
Входной патрубок соединяется с корпусом при помощи фигурной вставки. Вентилятор улитка для стружкоотсоса располагается напротив вставки, этим обеспечивается цикличное завихрение воздушного потока.
Фигурную ставку герметизируют, обработав места соединений герметиком.
Сборка фильтрующей системы
Изготовленный корпус для системы фильтров устанавливается на свое место. Необходимо учитывать, что внутри также будут закрепляться электронные детали, отвечающие за работу электродвигателя.
Снаружи корпуса требуется сделать еще один патрубок, он необходим для отведения потока воздуха.
После установки корпуса с фильтрами закрепляется двигатель. Стружкооотсос устанавливается на подходящую емкость, в которую можно вставить мешки для сбора стружки. Объем мешков должен совпадать с размерами емкости. Закрепить корпус можно при помощи хомута.
