Фреза по дереву для дрели

Производителями выпущены различные виды режущих элементов, но их нужно правильно подбирать, они должны подходить для работы с конкретной дрелью.

Общая информация

Фреза для дрели является одним из сменных элементов. Каждая деталь в сборной связке выполняет важную функцию. Мотор электроприбора передает скорость вращения на вал, вместе с ним будет крутиться насадка с оснасткой.

Фреза

Только фреза обрабатывает заданный участок. От правильного выбора которой, совмещения параметров, соблюдения условий зависит конечный результат.

Как устроена режущая часть

Исполнительный механизм

Исполнительный механизм состоит из 2 элементов:

хвостовика (1) – его зажимает патрон для передачи вращающего момента;
рабочей сферы (2) – на сторонах головки находятся заточенные лезвия.

Разные возможности такому ножу обеспечивает конфигурация режущей кромки. Качеством и видом заточки выполняют различные по сложности задачи. Дополнительным элементом – опорным подшипником (3), можно упростить фрезерование дрелью или расширить эти функции. К примеру, обработать заготовку по шаблону. Если система разборная, резак с входящими в его состав деталями, регулируют рабочие процессы в нужном направлении с помощью:

стопорных муфт;
калибровочных втулок;
шайб;
винтов.

Хвостовик или основание фрезы бывают разными по длине и диаметру. При выборе учитывают эти параметры.

Патрон должен цепко удерживать деталь, а длины хватать для выполнения конкретных операций. От технических характеристик, назначения лезвия зависит, какой объем работ можно с ним выполнять. Его перетачивают вручную и на высокоточном оборудовании, если в конструктивных элементах отсутствуют люфты. Кроме заточки значение имеет сплав, из которого изготовлен предмет. Уровень твердости стали должен соответствовать обрабатываемой структуре, в данном случае древесине.

В стандартный набор фрез входят элементы разных параметров и категорий в виде:

насадных, когда посадочную часть диаметром в 32 мм., можно установить только в стационарное фрезерное оборудование;
концевых с хвостовиком от 8 до12 мм. в диаметре, их насаживают на вал станка и на дрель.

Такая сборка заменяет профессиональный фрезер при обработке:

натурального дерева;
фанеры;
ДСП;
МДФ.

Когда исполнительным инструментом собираются обрабатывать фанеру, вставляют нож с высоким уровнем износостойкости. Допустим, в лобзике с его режущими пластинами содержится прочный сплав и его не перетачивают.

Каким типом фрез обрабатывают металлические детали

В зависимости от насадки материал может быть обработан:

металлический;
бетонный;
пластиковый;
деревянный.

Чем тверже предмет, тем жестче должен быть режущий элемент. В производстве их разделяют по назначению:

Шарошки

1.Шарошками зачищают поверхность, снимают покрасочный слой, облицовку, такой комплект можно увидеть среди инструментов гравера или на бормашине у стоматолога.

Зенковки

2.Зенковками выполняют грубую работу, вырезают пазы, расширяют отверстия.

Фреза может быть разной по форме. Раньше их вид напоминал ягоду на тонком ростке с широким рабочим участком. С развитием технологий расширился фронт работ, возникла необходимость в разных конструкциях.

Когда появились обновленные модификации, их разновидности разделили по типу и назначению.

Торцевые

У торцевых на основании есть режущие лезвия с вертикальным расположением, которые снимают металлическую стружку, обтачивают плоские участки.

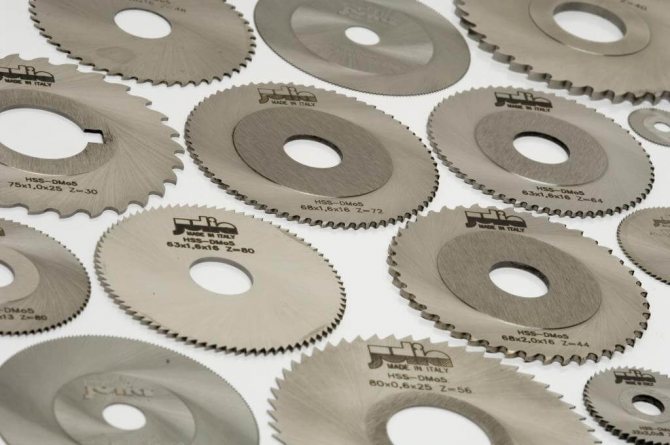

Дисковая фреза

Дисковая фреза создана с вращением по горизонтальной оси и резцами, установленными на цилиндре, они выполняют резку канавок или пазов.

Цилиндрические лезвия

Цилиндрическими лезвиями избавляются от лишнего металла в разном рабочем положении по прямой или винтовой режущей кромке.

Конусная фреза

Конусная фреза удобна для вырезки различных по глубине борозд, проходов, контуров на перпендикулярных плоскостях.

Действия могут происходить с главной режущей кромкой, которая расположена с боку фрезы или со вспомогательной торцовой частью. По этим сторонам находятся зубцы. Такой конический элемент назвали по форме геометрической фигуры. Фреза похожа на конус, широкая часть которого плавно переходит в суженный конец.

Фасонный резец

Для получения разных профилей применяют фасонный резец с продолговатой формой.

Лезвия со сверлом

Есть лезвия, которые совместили со сверлом. Ими сверлят маленькие полые пространства, формируют стенки с небольшой толщиной.

Корончатое сверло

Корончатым сверлом прорезают большие сквозные участки.

Фасонный резец

Угловой фрезой

Угловой фрезой, самой сложной по устройству, работают с наклонными поверхностями, вырезают угловой паз.

У фрезеровщика профессионала, как и у мастера в домашней мастерской, всегда есть весь набор режущих инструментов для выполнения различных по сложности задач.

Когда выбирают фрезу, прежде устанавливают:

Назначение, диаметр основы. Ручная дрель не будет работать с насадкой для автоматического устройства.
Конструкцию режущей кромки. Если зубья зафиксированы пайкой нужно проверить качество шва, чтобы кромка не отлетела в рабочем процессе.
Уровень заточки режущих частей.
Тип захвата в хвостовике.
Марку материала насадки.

Чтобы подобрать хорошую фрезу нужно ориентироваться на известных зарубежных и российских производителей. У нас не все так плохо с качеством, но цена значительно ниже по сравнению с аналогичным иностранным продуктом.

На что обращают внимание

Если используют дрель для фрезеровки по дереву, учитывают ряд особенностей:

Работу подшипников на вале с расчетом осевой продольной нагрузки. В некоторых типах механизмов прилагается поперечное усилие, которое влияет на быстрое изнашивание деталей.
Скорость оборотов.
Способы охлаждения.
Мощность двигателя.
Расположение рукояток.
Качество патрона.

Фрезы для электродрели

Электроприбор должен быть оснащен функцией, регулирующей обороты с большим запасом мощности — это означает, что на него можно устанавливать фрезы для электродрели.

При несовместимости в механизме устройств, возможны негативные последствия:

инструмент перегреется;
редуктор выйдет из строя;
в процессе образуется перекос заготовки;
выскочит хвостовик из-за ненадежного патрона.

Есть неписанные правила фрезеровщика:

действия выполняют медленно, точно и аккуратно;
проверяют все соединения, электропроводку, фиксацию;
периодически дают остыть дрели.

Когда предстоят большие объемы работ, нужна насадка из твердого сплава. Только после надежной фиксации оснастки в патроне начинают фрезеровать.

Выбирают нож по критериям:

размерам — параметр влияет на поставленную технологическую задачу;
форме, конфигурации, расположения лезвий;
углу заточки;
материалам изготовления – от стали зависит выполнение различных операций, срок эксплуатации;
назначению – если прочное фрезерное сверло, его используют не только по дереву для дрели, но и более твердых материалов.

Любой товар, когда покупают визуально оценивают, смотрят на компанию производителя. Репутация предприятия раскроет плюсы и минусы производства. С оснасткой нужно поступить также. Если покупатель не настолько богат, чтобы позволить себе дешевую вещь – фреза должна быть добротной и дорогой.

Особенности

Комбинированные режущие инструменты набирают все большую популярность. Сверло-фреза относится именно к этой группе изделий, обеспечивает упрощение, сокращение количества операций при обработке материалов. Каждое из них имеет 2 элемента: сверлильный и фрезерный. Первая часть необходима для создания отверстия нужных глубины и диаметра. Фреза находится на боковой грани, при необходимости ее задействуют, не меняя инструмента — за счет изменения шага спирали по длине удается получить желаемый результат за 1 проход.

К отличительным характеристикам такого инструмента можно отнести высокую устойчивость к износу, продолжительный срок службы. Они изготавливаются из твердых сортов стали, не подверженной интенсивному износу. Кроме того, такой инструмент поддается переточке. Если угловая часть сверла затупится, ее остроту всегда можно восстановить.

Среди технологических возможностей таких изделий можно выделить выполнение целого комплекса операций. Помимо обычного сверления, это могут быть изготовление канавок V-образной формы, выборка фасок и фрезерование.

Такие сверла отличаются универсальностью. Они подходят для использования в работе с широким перечнем материалов:

пластиком;
МДФ;
ДСП;
фанерой;
гипсокартоном;
массивом натуральной древесины;
металлом.

В конструкции фрезерного сверла присутствует хвостовик для закрепления в патроне электрического или ручного инструмента. А также здесь есть сразу 2 рабочих поверхности, которыми можно работать последовательно или индивидуально. Наиболее востребованы такие комбинированные модели в сфере деревообработки. В зависимости от типа и диаметра посадочной части сверла-фрезы могут быть универсальными, для станков и ручного инструмента, а также специализированными.

Для повышения прочности стальных инструментов, увеличения их срока службы, уменьшения трения при выполнении работ их поверхность часто покрывают специальными составами. Чаще всего встречаются изделия золотистого цвета. В них покрытием выступает нитрид титана. Продаются сверла-фрезы не только по отдельности, но и наборами — такой комплект целесообразно приобретать, если сверление производится часто либо поставлено на поток.

Особенности конструкций

Основой режущего устройства служат зубцы вокруг его тела и технология изготовления самой конструкции:

цельная – изготовленная из одного металлического состава;
сборная – с ножами из одного твердого сплава и корпусом из другого металла;
сварная, когда хвостовик с лезвиями соединяет сварка;
напайная – сборку фиксируют пайкой.

Лезвия могут быть остроконечными с передней и задней плоской поверхностью. Недостаток таких предметов в их заточке, они уменьшаются в размерах, поэтому не годятся для многоразового использования. В отличие от затылованных насадок, которые можно перетачивать. На передней стороне они плоские, а на задней закручены как архимедова спираль. Получают такой профиль равномерными движениями – поступательным и вращательным. Процедуру затылования выполняют кулачками, отчего создается во всю длину устойчивый задний угол. Подобную конструкцию создают для фрез:

фасонных;
червячных;
модульных.

Цилиндрический обдирочный нож

В насадном цилиндрическом обдирочном ноже есть разделительные канавки для стружек.

Они направлены в одну сторону, а затылованный зуб в противоположную. Лезвия, поставленные в разных направлениях, позволяют качественно обрабатывать боковые стены. Они запрессованы в корпус, где радиальные рифления передвигаются. После заточки не изменяются размеры исполнительного механизма.

Конструкция фрез по металлу

Все виды фрез имеют конструкционные отличия. Фрезы концевого типа оказываются наиболее разнообразными. Однако инструменты других форм также различаются по расположению и конфигурации зубьев.

Режущие зубья

Это основной рабочий элемент фрезы по металлу, который обеспечивает функциональность инструмента. По расположению и конфигурации кромок фрезы бывают остроконечными и затылованными. Изделия первого типа имеют серьезный недостаток: при повторной заточке они меняют геометрические параметры (так как точат их с задней поверхности).

Изображение № 2: Схемы фрез с острозаточенными и затылованными зубьями

Инструмент затылованного типа имеет единственную плоскую переднюю поверхность. Именно ее подвергают переточке. За счет такой конструкции изделия допустимо затачивать неоднократно при сохранении исходной геометрии.

Цельные и сборные конструкции

Инструмент выпускается в цельном и сборном вариантах. Цельная деталь делается из металлической заготовки одной марки. Изделия отличаются небольшой себестоимостью, однако хуже по качеству, чем сборные аналоги.

Изображение № 3: Схема устройства цельных фрез

Сборные системы состоят из двух элементов. При этом тело выполняют из стали недорогих марок, а на режущую часть идут твердосплавные пластины. Изделия отличаются большей ценой. При этом срок службы и эксплуатационные параметры обеспечивают удобство пользования инструментом. Кроме того, сборные фрезы выполняют более точные срезы при повышении скорости операций.

Основные действия и их порядок

Дерево относится к мягкому сырью. Для его обработки разработаны разные виды режущих инструментов. При выборе оснастки нужно учитывать:

Нож для древесных заготовок нельзя использовать для шлифовки или разрезки металлоконструкций.
Сверло для металлов, создано из крепких высоколегированных составов, которые не могут негативно повлиять на операцию с ДСП. Не будет перегрева мотора и редуктора. Такую конструкцию имеет концевое лезвие, им раскраивают листовой материал, выполняется пазовая фрезеровка небольших размеров. Хотя такие модели наделены небольшим количеством перьев.

Пазовая фреза с разной геометрией, удобна для создания протяженных борозд. А фасонные резчики применяют только для извилистых сложных проектных конфигураций.

Кромочный нож

Кромочный нож сам говорит о своем назначении, им хорошо шлифовать боковые стороны. На конец таких лезвий устанавливают подшипник, он регулирует направление, не дает уйти в сторону от формирования края. Отделку выполняют как на прямой, так и фасонной кромке.

Ремонты деревянных строений не обходятся без заделки старых отверстий и вырубки новых.

Исполнительный механизм разной конструкции

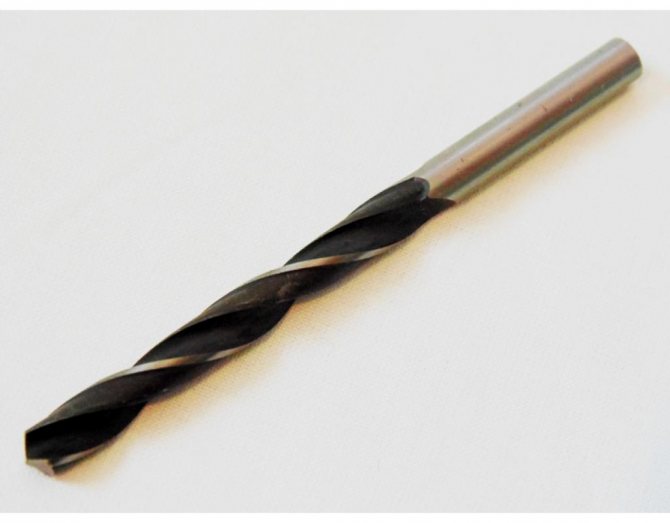

Для этого нужно сверло, а для выполнения нескольких задач понадобится целый набор.

Где каждый инструмент имеет свои размеры по диаметру, длине. Они имеют особенность — пропорционально меняться. При увеличении или снижении одного значения, в ту же сторону изменяется другой показатель. Тонких и длинных элементов не бывает, они попросту сломаются от незначительной нагрузки. К примеру, при 12 мм. диаметре, по длине будет сверло для дрели 50 мм., встречаются и 60 мм. По виду такие приспособления тоже различные:

спиральные;
винтовые;
перьевые;
кольцевые;
зенкеры;
гибкие.

Сквозное пространство может быть создано, разное по геометрической форме:

цилиндрическое;
коническое;
ступенчатое;
квадратное.

Механизм для древесной обработки, в отличие от металлической, имеет конический конец, им намечают место сверления.

Основные параметры и классификация

Параметрами, по которым фрезы для дрели, предназначенные для обработки дерева, разделяют на различные категории, являются:

основное назначение;
размеры;
форма, которую имеет режущая часть;
конструктивные особенности;
материал изготовления.

Основные геометрические параметры фрезы по дереву

Виды по назначению

Для выполнения фрезерных работ по дереву с использованием электрической дрели сегодня применяют множество инструментов, так как технологические операции с этим материалом могут быть различными. В зависимости от основного назначения среди фрез по дереву выделяют следующие виды.

Калевочные

При помощи такого инструмента осуществляют скругление углов изделий из дерева.

V-образные

Эти фрезы используют для вырезания V-образных пазов на плоских деревянных поверхностях. При помощи такого инструмента на изделии можно выполнять различные узоры и надписи, а также обрабатывать кромки.

Пазовые фрезы
Дисковые
Это фрезы по дереву, при помощи которых на поверхности обрабатываемого изделия вырезаются пазы и канавки различной ширины и глубины.

Фальцевые

Такие фрезы по своему назначению схожи с дисковыми, но позволяют создавать более широкие канавки на поверхности изделия. Фрезы именно данного типа используются в оконном производстве, где с их помощью в деревянных рамах вырезают пазы для размещения стекла.

Галтельные

При помощи фрез данного типа на торце обрабатываемого изделия можно создавать полукруглые канавки. Галтельные фрезы по дереву, оснащенные опорным подшипником, используются для изготовления декоративных мебельных реек.

Шиповые

Это инструменты с режущей частью, выполненной в форме обратного конуса. С их помощью в изделиях из дерева можно создавать пазы типа «ласточкин хвост». Именно такие пазы используются для создания открытых и скрытых шиповых соединений двух и более деталей, изготовленных из древесины.

Кромочные (четвертные)

Такие фрезы по дереву предназначены для обработки краев деревянных изделий. Конструкция кромочной фрезы может содержать подшипник, который, упираясь в край обрабатываемого изделия, обеспечивает ее правильное положение и ограничивает глубину ее врезания.

Фрезы кромочные
Цилиндрические
Фрезы по дереву данного типа могут изготавливаться с прямыми или винтовыми режущими кромками. При помощи таких инструментов выполняется обработка плоских поверхностей.

Торцевые

Эти фрезы также предназначены для обработки плоской поверхности. В отличие от цилиндрических, они имеют режущие зубья на торцевой части.

Конусные

С помощью данных фрез снимают фаски с кромок обрабатываемого изделия. Такая фреза по дереву, используемая для установки на дрель, также может иметь в своей конструкции упорный подшипник, ограничивающий глубину врезания инструмента в древесину.

Концевые

Эти фрезы по дереву применяют для создания на поверхности обрабатываемого изделия сложных выемок и углублений.

Фасонные

Это фрезы, используемые для формирования на поверхности изделия из дерева элементов, отличающихся сложной конфигурацией.

Фасонные фрезы

Виды по конструктивному исполнению

Фрезерный инструмент, используемый в комплекте с дрелями, может иметь различное конструктивное исполнение. Так, различают цельные и сборные фрезы по дереву, которые также следует выбирать в зависимости от характеристик материала, который предстоит обрабатывать.

Фрезы цельного типа производят из одной стальной заготовки, соответственно, их корпус и режущая часть выполнены из металла одной марки. Такие инструменты отличаются невысокой стоимостью, но использовать их можно для обработки не слишком твердых материалов. Естественно, рабочий ресурс фрез данного типа невелик.

Фрезы цельные из инструментальной стали

Более износостойкими и долговечными являются фрезы по дереву сборного типа, корпус которых изготовлен из обычной стали. Их режущие зубья – это твердосплавные пластины, которые фиксируются на теле инструмента при помощи пайки и не перетачиваются в процессе эксплуатации. При помощи таких фрез можно осуществлять обработку более твердых материалов с высокой производительностью.

Фрезы по дереву с твердосплавными резцами

Вне зависимости от типа фрез по дереву для дрели их режущие зубья могут быть заостренными или затылованными. У первых передняя и задняя поверхности являются плоскими, а их заточка выполняется по задней поверхности. Большим недостатков фрез с режущими зубьями данного типа является то, что при их переточке могут измениться геометрические параметры инструмента, в частности его диаметр. Подобного недостатка лишены фрезы с затылованными зубьями, у которых плоской является только передняя поверхность. Поскольку заточка такого инструмента выполняется именно по передней поверхности, осуществлять данную процедуру можно неоднократно, не переживая за то, что геометрические параметры фрезы изменятся.

Как подготовить дрель к фрезеровке

Электродрель

С электродрелью возможно нельзя открыть полноценный столярный бизнес, но в домашней мастерской, часто просто необходимы разные фрезерные процедуры.

Начинают переустройство с места, куда будет вмонтирован электродвигатель.

Если нет старого стола, его можно сколотить из подручного материала – досок, фанеры. Для опорных ножек подойдут бруски. На столешнице делают выемку для установки прибора с направляющими. Понадобится вырезать пилой полукруглый паз, просверлить насквозь окружности для крепления опорного листа.

После постройки стола понадобится:

электроприбор;
маленькая фреза для пробы;
патрон;
листы ДСП.

Дрель хомутами крепят к стойке из ДСП. Фрезу устанавливают на вал. Лифтом послужит каретка электроинструмента с основным корпусом. Стойку и ограничительную площадку соединяют под прямым углом. Нож должен выходить за пределы основания.

Заточка кромок

Комплект оснастки не выбрасывают после долгого использования, если проводить правку, они сохраняют свое нормальное состояние. Так фасонную концевую фрезу точат по передней режущей кромке алмазным бруском. Его крепят к столу и водят по нему лезвие. Точило смачивают мыльным раствором. Заостренные участки постепенно восстановятся с наименьшими потерями в диаметре.

При наличии направляющего подшипника, его снимают в первую очередь, затем приступают к заточке. Перед работой вначале очищают фрезу растворителем от остатков древесных смол. Точильный брусок выбирают правильной формы по уровню зернистости. Она зависит от толщины снимаемого слоя и степени шлифовки поверхности.

Подтачивают каждый зубец по очереди, сохраняют симметрию с одинаковым количеством движений, нажимов – в одном направлении. Для мягких резцов используют обычную наждачную, абразивную бумагу, которую наклеивают на стальную или деревянную полосу.

Точильный станок

Если есть точильный станок, то ручную работу можно заменить на механическую. Восстанавливают былое состояние острия кругом, на него идет материал:

белый или нормальный электрокорунд;
эльбор;
зеленый кремневый карбид.

На станке можно заточить даже самой сложной формы спиральный зубец вращательным и поступательным движением. Фреза во время продольного перемещения к кругу делает синхронизированные повороты по оси. Положение кромки, при этом не изменяется по высоте, а контакт с абразивом сохраняется вместе с углом заточки.

В завершение процедуры делают контрольный осмотр лезвия на сколы и трещины. Специальным прибором определяют деформацию на биение, отсутствие изменений в углах. Допускается отклонение в 1 градус. Хороший уход и правильная правка продлит срок службы фрез и основного электрического инструмента.
