Собираем токарный станок по дереву из дрели просто, быстро, при минимальных затратах

Может случиться такая ситуация, что у домашнего мастера появится необходимость в проведении несложных токарных работ по заготовкам из древесины, для выполнения которых не потребуется покупка профессионального оборудования.

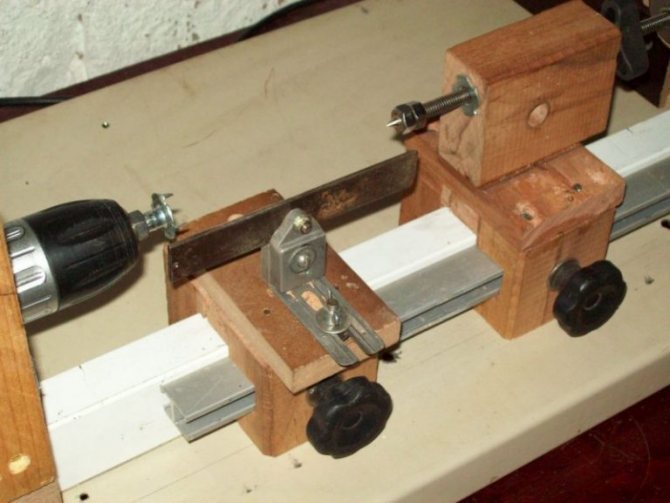

Так как вполне реально самостоятельно собрать токарный станок по дереву из дрели и подручных средств. Данная статья поможет вам разобраться в процессе его изготовления и понять, как он работает.

Общая конструкция и принцип действия самодельного токарного станка по дереву

Прежде чем начать собирать токарное оборудование, необходимо иметь представление о его комплектующих и принципе работы.

Конструкция любого токарного станка имеет несколько принципиально важных деталей, которые являются составляющими нашего самодельного оборудования.

Основание

Основные функции:

• отвечает за надежное крепление составных частей устройства;
• их точное расположение относительно друг друга;
• обеспечивает устойчивость всего станка.

Не перемещаемые станки имеют массивную основу, которая располагается на специальных ножках. Однако, для настольных агрегатов, такой как наш, станина выполняется в более легком весе, благодаря чему станок является мобильным.

Важно!

Станину можно сделать из бруса, либо из верстака с ровной и прочной рабочей поверхностью, если таковой имеется в вашей мастерской.

Передняя бабка

Основные функции:

• держит и вращает деталь;
• отвечает за точность расположения детали и амплитуду ее движений.

Важно!

В качестве передней бабки подойдёт электрическая дрель.

Задняя бабка

Задняя бабка находится на другом конце оборудования относительно передней бабки.

Основная функция:

• фиксация обрабатываемой детали.

Токарный станок – это что, и возможно его сделать собственноручно

Перед тем, как делать устройство, следует для начала рассмотреть заводской токарный стан, а также его конструкцию.

Заводские устройства основываются на следующих элементах:

• Основание (станина).
• Задняя и передняя бабка.
• Суппорт (также его называют еще как подручник).

Далее предлагаем подробнее разобраться с тем, для чего требуются такие элементы, чтобы вы имели полное представление о том, что вам потребуется для создания самодельного станка токарного типа из дрели.

1. Основание – это устройство, которое соединяет составные детали приспособления, причем станина нужна для того, чтобы все оборудование было устойчивым. Если речь идет о заводском станке, то на нем основание неподвижное, монолитное, потому что общий вес устройства очень большой.

2.

   является частью устройства, которая нужна для крепления и совершения движений вращательного характера внутри заготовки. Говоря проще, передней бабкой является крепление, которое стоит перпендикулярно основанию, и на заводском станке к передней опоре следует прикрепить приводной механизм, благодаря которому и получается вращение заготовки. Для этого на фиксаторе есть специальная конструкция для того, чтобы центрировать заготовку, а также приводит ее в движение.
3. с
   , которая отвечает не только за свободное вращение и центрирование, но еще и за то, чтобы регулировать длину, чтоб зависит от размера заготовки. Подвижный вал задней опоры центрирован с приводным валом первой опоры.
4. Суппорт – это же и подручник, который требуется для обработки заготовки. Он смещается аккурат по станине, и это дает возможность создавать равномерное обрабатывание вращающейся детали, которая зафиксирована на передней и задней опоре. Благодаря суппорту токарь может перемещать режущий инструмент ручного типа в виде стамески по всей заготовке.

Если же промежуток между упором для резцов и деталью, которую обрабатывают, будет большим, то в процессе инструмент резки (стамеска) может быть выдернута из рук. Чтобы такого не случилось, следует при сооружении токарного станка учитывать подвижность суппорта в каждом направлении. Зная, как изготовлен заводской токарный стан для обрабатывания древесины, следует действовать и начать изготовление аналогичного устройства из электрической дрели.

Варианты модификаций

Выше был описан наипростейший способ сборки самодельного токарного станка, однако, есть различные варианты модификаций, всё зависит от того, какие детали есть в вашем распоряжении.

• основанием вместо верстака или стола может служить деревянный брус или металлическая конструкция;
• фиксатор для дрели вместо струбцины и хомута можно сконструировать из 3х фанерок, соединив их таким образом, чтобы получилась конструкция в виде буквы «П», и уже к ней прикрепить посадочное гнездо под шейку дрели;
• если имеется сварочный аппарат, то вполне реально самостоятельно сварить заднюю бабку из 2х подшипников, 3х болтов, нескольких гаек, 2х коротких отрезов водопроводной трубы и куска листовой стали;
• если для нашего самодельного станка из дрели сконструировать специальную приставку-копир, то можно будет в домашних условиях делать целые партии одинаковых деталей, пользуясь одним шаблоном.

Устройство

Любой токарный станок включает определенный набор компонентов, которые должны быть и в домашнем устройстве.

Станина

Этот узел представляет собой основу. Он обеспечивает надежную фиксацию элементов и их правильное размещение. Также станина делает прибор устойчивым.

Передняя бабка

Эта часть устройства фиксирует и вращает заготовку, закрепленную в патроне.

Для справки! На маленьких самодельных приборах она двигается по направляющим элементам станины.

Задняя бабка

Она представляет собой подвижную часть, которая фиксирует и прижимает заготовку к патрону. Это осуществляется при обработке в центрах. Данный элемент должен обладать совершенной соосностью со шпиндельным узлом.

Суппорт

На станках небольшого размера функцию суппорта должен выполнять подручник. Важно, чтобы он двигался по направляющим станины и хорошо крепился в рабочем положении. На маленьких станках этот фрагмент выполняет функцию упора для резцов.

Можно ли сделать такой по металлу?

На самом деле, еще на этапе проектирования данного станка необходимо продумать все варианты его применения, чтобы это сразу учесть.

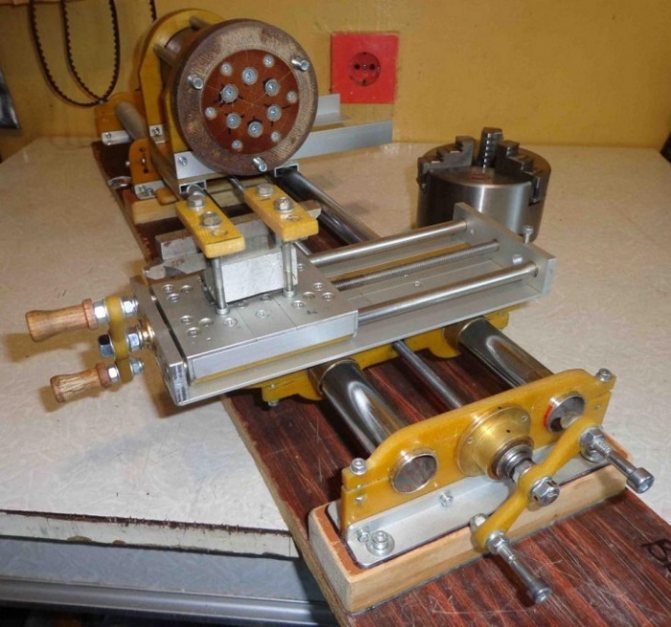

К тому же, вполне возможно сделать самодельный токарный станок из дрели по металлу.

Отличие от такого же станка, но по дереву, в том, что, усилия при воздействии на вращающийся металлический стержень больше, чем на заготовку из древесины, поэтому важно, чтобы вся конструкция станка была сварная, а не деревянная.

С помощью такого станка по металлу можно выполнить следующий перечень токарных работ:

• изготовление металлических изделий различных форм и размеров;
• обточка наружных и внутренних поверхностей заготовок;
• высверливание отверстий и растачивание их до требуемого размера;
• нарезка наружной и внутренней резьбы.

Виды сверлильных станков своими руками

Существуют различные виды сверлильных станков, сделанных в домашних условиях. Они различаются по: материалу изготовления, структуре, размерам.

И домашние мастера не перестают придумывать новые конструкции и подбирают размеры для сверлильных станков. Ведь не все изготавливают станки по уже готовым чертежам.

Вот некоторые самые популярные конструкции сверлильных станков:

Беспроводной станок из древесины. Эта конструкция хорошо подходит для портативного сверления больших изделий. Так как работа дрели в таком станке обеспечивается за счет аккумулятора, необходимо делать специальную деревянную коробку. Чертеж станка подгоняется самостоятельно под размеры встраиваемой дрели.

Мини сверлильный станок. Изготовление такого инструмента не отнимет много сил и времени. Данная конструкция считается наиболее экономичной, не требует большого количества материалов. Модель проектируется в зависимости от размера и формы дрели, закрепить саму дрель можно обыкновенными резиновыми жгутиками, либо кабельными стяжками.

Станок из пластиковых труб. Этот вариант хорош для тех, у кого после ремонта сантехники остались обрезки труб. В другом случае этот вариант является очень экономичным, так как трубы ПВХ стоят дешевле металла или дерева. Сделать его не так уж сложно, главное соблюдать пропорции и размеры.

Правила ухода и эксплуатации

Приложив усилия к созданию самодельного оборудования, вы наверняка захотите, чтобы оно как можно дольше прослужило в исправном состоянии и радовало результатом работы. Для этого необходимо соблюдать ряд правил по уходу и эксплуатации:

• своевременное удаление отходов, попадающих на поверхность станка во время работы;
• периодическое подвинчивание всех соединений, так как они ослабевают во время вибрации;
• хранение токарного станка после работы в сухом месте, так как если аппарат имеет деревянные детали, то от влаги они со временем могут вздуться, а если металлические, то заржаветь;
• замена всех деталей при выходе их из строя перед началом новых токарных работ.

Таким образом, в данной статье наглядно показано, что с задачей, самостоятельно собрать токарный станок по дереву из дрели, справится любой умелец, даже с небольшими навыками по сборке. При этом, затратив минимальное количество финансовых, временных ресурсов и пространства в вашем гараже или мастерской для хранения данного агрегата.

Также данное оборудование неприхотливо в уходе и содержании, что по праву может считаться очередным плюсом самодельного токарного станка помимо всех вышеописанных.

Особенности применения станков

Работа дрелью на весу при удержании инструмента только руками существенно ограничивает ее возможности. Вес инструмента и вибрация не позволяют жестко зафиксировать дрель в нужном положении. Но если продумать и сконструировать специальную станину, где она будет устойчиво крепиться, то обыкновенная ручная дрель превратится в профессиональное, почти промышленное оборудование.

Из дрели можно самостоятельно сделать такие виды станков:

• сверлильный;
• токарный;
• фрезерный;
• шлифовальный.

Причем после замены рабочего или режущего элемента станки становятся взаимозаменяемыми. Предусматривают функцию два в одном, например, сверлильный и фрезерный станок, токарный и шлифовальный. Все зависит от условий монтажа и потребностей владельца.

Мощность станков и их возможности будут зависеть от вида дрели (мощности ее электродвигателя), способу крепления, так как именно она в этом случае выступает главной рабочей частью оборудования.

Дополнительные узлы

Дополнительные узлы позволяют сделать станок более функциональным, например, получить возможность сверлить отверстия под углом, выполнять какие-то токарные операции или даже фрезерные. К примеру, для обеспечения последних потребуется приставка, которая позволит перемещать деталь по горизонтали. Для этого горизонтальному столу придается подвижность, а также монтируются специальные тиски, которые будут зажимать детальку. Например, это может быть винтовая передача, которая активируется с помощью рукояти, или обычная рычажная, активирующаяся с помощью ручки. Иными словами, на станок устанавливается вторая стойка, но уже горизонтально, и на ней вместо дрели будут размещаться тиски.

Сверлить под углом получится, если задействовать дополнительную поворотную пластинку с отверстиями, размещающимися по дуге. На этой вращающейся оси будет перемещаться каретка вместе с дрелью, а сама ось закрепится на станине. Отверстия, с помощью которых получится фиксировать положение рабочей головки, как правило, прорезаются под углом в шестьдесят, сорок пять и тридцать градусов. Такой станок, оснащенный вращающимся механизмом, можно будет использовать и для токарных действий, если дополнительную пластинку повернуть горизонтально.

Следом по кругу на дополнительной панели необходимо просверлить отверстия под углами, которые измеряются при помощи транспортира. На следующем этапе отверстия для осей обеих деталей совмещаются и фиксируются финтом. Затем через добавочную панель на стойке нужно будет просверлить три отверстия, и зафиксировать первую под нужным углом штифтами или же комбинацией винтов и гаечек.

Как сделать стойку для дрели своими руками, смотрите в видео.

Выбор электродвигателя для деревообрабатывающих операций

Не менее важным элементом станка является двигатель. Основной характеристикой, которой необходимо уделить достаточно внимания является мощность. Независимо от типа двигателя — однофазный или трехфазный, мощность может колебаться от 1200 до 2000 Вт.

Отлично подходят двигатели:

От стиральной машины, если токарный станок необходим для работ небольшого объема и размер заготовки не будет превышать 30–40 см, в данном случае точная максимальная длина подбирается опытным путем. Подобные двигатели способны помогать в обработке мелких изделий, посуды, небольшие набалдашники на лестницу и тому подобные элементы интерьера.

Некоторые модели стиральных машин оборудованы асинхронным электромотором, в котором, меняя обмотку, можно ступенчато менять скорость вращения вала. Подобные двигатели ставят также в напольные вентиляторы, только там они меньшей мощности порядка 40–100 Вт. Такого мотора хватит для мини-станка для мелких бытовых изделий.

Двигатель от стиральной машины выдает около 300–500 Вт, этого более, чем достаточно для средних нужд токаря по дереву. Моторы в стиральных машинах намного лучше подходят для токарных работ, так как в самом приводе узлы подшипников рассчитаны на большие нагрузки на излом вала. Это даст возможность обрабатывать стволы с небольшим отклонением от цилиндрической формы.

Что можно делать с помощью токарного станка

Ещё на стадии проектирования станка можно предусмотреть токарные приставки для дрели. Одной из них может быть копир. Он применяется для того чтобы в точности по образцу повторить все фигурные резы на деревянном цилиндре. Проблемой бывает перемотка двигателей, а приставка к дрели справится и с этим заданием. Использовать укреплённую на станине дрель можно для шлифования, поставить на неё полировочную подушку.

Используют вращение заготовки для нанесения краски. При центробежном растекании по поверхности декоративного слоя создаётся непредсказуемая цветовая мозаика. Первый станок пробудит интерес к творчеству и вашу фантазию.

Используя подручные недорогие материалы можно создать себе помощника, с которым ваять эксклюзивные вещи для своего жилища. Во все времена ценились художественные поделки, изготовленные собственными руками.

Дополнительное оснащение станка

Дополнительные приставки позволят использовать станок для сверления отверстий под углом и выполнять несложные токарные и фрезерные технологические операции.

Для выполнения на данном оборудовании фрезерных работ, нужно обеспечить горизонтальное перемещение обрабатываемой детали, для чего используется подвижный горизонтальный стол с тисками для фиксации обрабатываемой детали. Наилучшим приводом этого стола будет винтовая передача, которая в движение приводится рукояткой.

С помощью самодельного сверлильного станка, где роль рабочей головки выполняет ручная дрель, сверлятся отверстия под углом, если станок оснащен поворотной пластиной с отверстиями по дуге. На этой пластине, способной вращаться на оси, которая закреплена на стойке станка, расположена каретка и дрель. Отверстия на поворотной пластине выполнены под углами 30°, 45° и 60°. Порядок изготовления механизма:

• В стойке станка и поворотной пластине по центру высверливается отверстие для оси.
• С помощью транспортира на поворотной пластине намечаются оси отверстий, расположенных под самыми распространенными углами, и просверливаются отверстия.
• С использованием осевых отверстий на стойке и пластине совмещаются два этих элемента и фиксируются болтами.
• На стойке просверливаются три отверстия для фиксации поворотной пластины штифтами.

Поворотная пластина поворачивается на нужный угол с закрепленным на ней инструментом и фиксируется тремя штифтами, соединяющими неподвижную и поворотную часть стойки.

Станки с поворотной пластиной могут использовать и для выполнения нехитрых токарных работ. Для этих операций дрель с помощью поворотной пластины располагается горизонтально.

Устройство токарного станка

Деревянная заготовка, вставляемая для обработки в токарный станок должна иметь круглую форму. Ребра предварительно должны быть отфальцованы, чтобы резец ровно шёл по поверхности.

Для обработки дерева и пластика можно сделать простую конструкцию, которую легче припрятать в укромный уголок даже в квартире.

• передней бабки или ведущего центра;
• задней бабки;
• суппорта или подручника.

Если двигатель, обеспечивающий вращение ведущей части используется в виде дрели, то инструмент должен быть жёстко закреплён специальными хомутами. В патрон вставляется держак в виде планшайбы, с помощью которой крепится торец заготовки. У передней бабки может быть одна свобода движения – вдоль оси. На токарных станках из дрели по металлу передняя бабка приваривается к станине намертво.

Центр задней бабки и передней находятся на одной высоте над станиной и по оси. Точность установки важна и контролируется по отношению к шлицу на плоскости стола. Задняя бабка обязательно имеет одну степень свободы. Вставленная заготовка между центрами зажимается, и после этого задний узел фиксируется.

Важно установить заготовку по центру, чтобы её не било при вращении.

Подручником называют среднюю вставку, которая закрепляется под заготовкой. В неё слетают опилки, но основное назначение узла – подставка для опоры резака с рабочей стороны. Мастер подносит к вращающемуся стержню резак, опираясь на ребро ручника, который расположен почти вплотную к линии вращения. Упор должен иметь свободу перемещения перпендикулярно продольной оси, его убирают, когда устанавливается заготовка.

Подручник ещё и потому регулируется вертикально, он должен быть как можно ближе к обрабатываемой поверхности, чтобы токарный резец упирался в ребро. При большом рычаге трудно удержать инструмент и его может вырвать с серьёзными последствиями. При вытачивании конусных поверхностей подручник устанавливают пол углом, параллельно конусу.

Работая на токарном станке нужно помнить о собственной безопасности. Обязательно следует использовать защитные очки. Одежда должна облегать плотно. А вот руки должны быть открытыми, чтобы чувствовать инструмент.

Токарный станок из дрели с коллекторным двигателем не совсем удачная конструкция. Без постоянной нагрузки мотор набирает скорость, идёт «вразнос». Поэтому предусмотрен электронный блок для поддерживания постоянной скорости вращения. Если такого устройства нет, в целях безопасности устанавливается редуктор. Иногда конструкции с высокооборотными механизмами подключают через ременную передачу. На базе дрели токарные станки заводского изготовления стоят около 5000 рублей.
