Особенности конструкций бытовых перфораторов bosch 2-20, 2-24, 2-26

Порядок разборки перфоратора Bosch 2-26

Сверлильный станок bosch pbd 40: отзывы покупателей, характеристики
Поскольку порядок разборки перфораторов Бош 2-20; 2-24; 2-26 практически одинаков, рассмотрим очередность разборки на примере перфоратора Bosch 2-26.

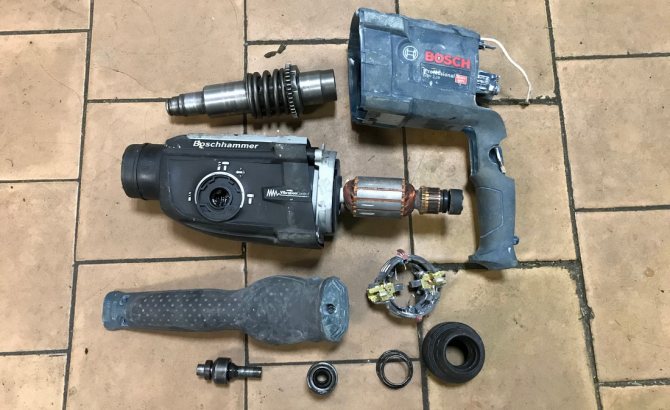

Разборка перфоратора Bosch GBH 2-26 dre начинается с разборки патрона быстроразъемного.

Разборка быстроразъемного патрона

В перфораторах Bosch наиболее часто применяется два вида патронов: патроны SDS-plus и патроны SDS-max. Разница между ними в принципе зажима хвостовой части работающего органа.

Устройство патрона перфоратора Бош различается конструкцией посадочных стержней инструмента в зависимости от модели SDS-plus или SDS-max. Кроме перечисленных типов патронов встречаются патроны SDS-top, SDS-quick.

Порядок разборки патрона перфоратора Бош 2-26 простой:

• снимите резиновый наконечник поз.34;
• достаньте стопорное кольцо поз.87;
• снимите стальную шайбу поз.833;
• извлеките коническую пружину поз.833;
• аккуратно, чтобы не растерять, применяя магнит, достаньте бочоночные шарики поз.89.

Внимательно осмотрите все детали патрона.

Патроны SDS-plus разрабатывались специально к инструментам для бурения. Диаметр хвостовиков инструмента равен 10 мм, длина рабочего инструмента в диапазоне 110…1000 мм. Диаметр буров лежит в диапазоне 4…26 мм.

Как снять переключатель режимов

Положив перфоратор набок, снимите переключатель режимов поз.832.

Сначала поверните переключатель в положение «Сверление», нажмите отверткой до упора в торец кнопки переключателя (она красного цвета) и поверните переключатель против часовой стрелки на угол 70º.

Покачивая ручку переключателя, вытащите ручку переключателя из корпуса.

Разборка узла ударного механизма

Поставив перфоратор Bosch 2-26 вертикально на ручку, выкрутите четыре винта поз.90, держащих крышку корпуса механического узла.

Нажмите на торец вала ударного механизма и снимите крышку. Крышка пластмассовая черного цвета.

Теперь надо снять ствол поз.821 и промежуточный вал поз.826. Они ни чем не закреплены.

Дальше при помощи отвертки надо снять скобу поз.48 подшипника качения поз.830. Кстати, в по-простому он называется «пьяный подшипник». Последовательно снимаются: гильза поз.26 и «пьяный подшипник».

Разборка узла ствола ударного механизма

• разборку узла ствола перфоратора Bosch начинают со стороны полости, достав из нее цилиндр поз.26 с ударником поз.27;
• из полости надо достать боек в сборе;
• со стороны вала патрона снимите стопорное кольцо поз.85, стальное кольцо поз.38 и еще одно стопорное кольцо поз.85;
• снимите прямозубую шестеренку поз.22.

Разборка цилиндра

Внутри цилиндра вставлен ударник поз.27, с которого надо снять резиновое кольцо поз.73. При любой разборке резиновые детали подлежат замене в обязательном порядке.

На противоположном конце цилиндра вставлен шарнир поз.29 и две плоские шайбы поз.41.

Разборка промежуточного вала

Промежуточный вал разбирается снятием вала поз.24 и вытаскиванием из корпуса поз.77 «пьяного подшипника».

Подшипники снимаются съемниками или вручную, при помощи приспособления.

Своевременный ремонт перфоратора: как правильно разобрать перфоратор Макита?

Вы доберетесь до стального шарика диаметром 7 мм поз.20.

Теперь можно снять корпус механической части Он черного цвета. При помощи шуруповерта открутите четыре шурупа в торце корпуса.

Зажав правой рукой черный корпус, надавите большим пальцем на торец вала, с которого разобрали патрон. Пластмассовый корпус легко снимется.

Дальше надо снять вал редуктора.

Чтобы отсоединить механическую часть от электрической, надо предварительно вынуть электрощетки.Помните! В нижней части корпуса ротор держится электрическими щетками, которые надо обязательно вынуть.

Проверив, что электрощетки отсоединены от ламелей ротор, подденьте отверткой металлический корпус перфоратора на границе зеленого пластикового корпуса.

Теперь переходим к отсоединению ротора от механической части перфоратора. Ротор держится в механической части за счет косозубых шестерен редуктора. Если вы возьмете в одну руку корпус ротора, а в другую корпус механической части и потяните в разные стороны, покачивая, вы разъедините эти два узла.

Получится вот такой узел в старой смазке. Дальше открутите при помощи шестигранника два болта М4×12, поз 43., арт.266273-7 с внутренней шестигранной головкой. Вытащите вал с промежуточной прямозубой шестерней 10 поз.80, арт.226399-7.

из внутреннего корпуса поз.49, арт.153687-8. Очистите детали от старой смазки.

Получится вот такая гора чистых деталей. А теперь тщательно просматривайте детали, резиновые кольца сразу выбрасывайте, подобрав новые.

Бракованные детали замените на новые.

Механические неисправности перфораторов makita 2450 и makita 2470

К частым механическим неисправностям перфораторов макита относятся:

• разрушение быстроразъемного патрона;
• выход из строя подшипников;
• поломка ударного механизма;
• износ ствола перфоратора;
• износ резинок бойка и ударника;
• поломка шестеренок.

Ремонт патрона перфоратора производится для замены пыльника и резинового кольца, а также конической пружины и стального шарика, обеспечивающего зажим рабочего инструмента (бура). На это указывает то, что рабочий инструмент? а именно бур, плохо удерживается в патроне.

Основная причина – износ стального шарика 7.0 поз.20, арт. 216022-2. Износ шарика происходит от загрязнения канала ствола патрона вследствие попадания внутрь пыли и грязи.

Общий вид и устройство патрона перфоратора макита изображен на фото ниже.

Ремонт патрона перфоратора makita 2450 своими руками произвести несложно. Патрон надо разобрать, освободить от старой смазки, выбросить резиновые детали, заменить дефектные.

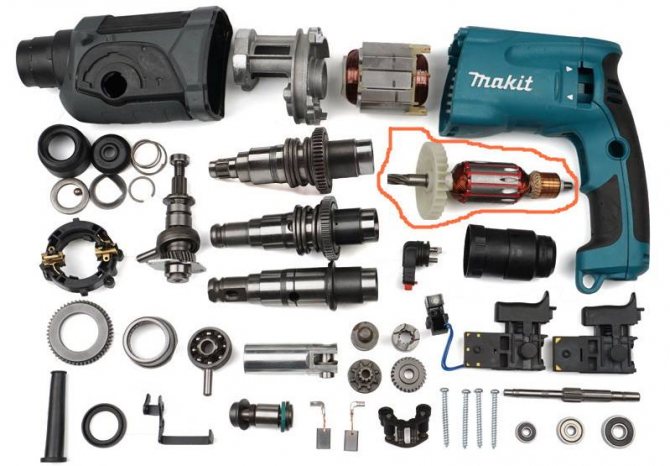

Более сложные неисправности требуют знания устройства механической части перфоратора Макита 2450.

Определив характер неисправности перфоратора Макита, приступайте к разборке механической части, называемой редуктором.

Разберите механическую часть согласно прилагаемому видео. Освободите ее от старой смазки. Внимательно осмотрите все детали, их целостность, уровень износа. Все резинотехнические изделия при любой разборке требуют замены.

Рассмотрим ремонт ствола перфоратора. Разберем механизм полностью. Видео разборки, смазки и сборки перфоратора Макита

Признаки неисправностей оборудования

Метки:

• Запах горения от устройства.
• Во время работы возникают паузы или короткие замыкания.
• Устройство не включается в первый раз или работает с перебоями.
• Появление посторонних шумов при работе с устройством. Более того, таких шумов раньше не было.

Любой из вышеперечисленных симптомов не следует игнорировать. Перейти, чтобы узнать причину сбоя устройства. Для бесперебойной работы в течение длительного периода времени инструмент должен тщательно контролироваться и обслуживаться. Чтобы заблокировать устройство, необходимо изучить компоненты перфоратора и научиться разбирать и собирать его.

Инструкция по ремонту — замена и подключение кнопки перфоратора на примере Макита 2450

В большинстве перфораторов MAKITA (в моделях HR2020, 2432, 2440, 2440F, 2450, 2455, 2475 и 2641) используется типовой выключатель серии TG813TLB-1.

Чтобы провести его ревизию и/или замену, необходимо подготовить следующие инструменты:

Порядок выполнения ремонта/замены кнопки включения на перфораторе Макита 2450 следующий:

ВИДЕО ИНСТРУКЦИЯ » alt=»»>

Полезные советы

Нередко даже профессиональная техника быстро выходит из строя. Это происходит из-за работы инструмента со значительной перегрузкой электродвигателя. Нельзя допускать перегрева силового агрегата, периодически нужно делать технологические паузы. Иногда серьезная поломка перфоратора является следствием небрежного обращения с инструментом во время работы или при хранении.

После каждого использования необходимо проводить тщательную очистку перфоратора от пыли. Мягкой тканью или салфеткой следует протирать не только корпус электроинструмента, но и вентиляционные пазы.

Регулярно следует проводить осмотр угольных щеток, которые являются ответственной частью электроцепи — они проводят ток на коллектор и в процессе эксплуатации постепенно изнашиваются и требуют замены.

Не стоит покупать неоригинальные комплектующие сомнительного качества, которые могут привести к более существенным поломкам.

Источник

Определение неисправностей

Как уже отмечалось, некоторые проблемы можно определить сразу. Главное, понять, в какой части перфоратора образовалась проблема.

Если вы поняли, что проблема в электрочасти, то будьте аккуратны. Проверьте, что перфоратор обесточен, иначе ремонт такого инструмента опасен не только для него самого, но и для вашего здоровья.

Когда перфоратор отказывается включаться, поломка является электрической, и вам следует проверить, не оборвались ли провода. В таком случае сначала определите, где именно оборвался провод, затем замените его или укоротите в месте обрыва.

Если слишком нагружать перфоратор, то может произойти выгорание гасящего механизма. Тогда придется заменять все сгоревшие части.

Если внутри что-то искрится, то, скорее всего, проблема в щетках. Они либо неплотно прилегают к якорю, либо туда попала влага, и они начали окисляться. Тогда оптимальным решением будет заменить их.

Если же вода попала уже и на якорь, то придется аккуратно высушить все, но так, чтобы не испортить еще и обмотку. Для этого используйте ватную палочку и спирт.

Дополнительный признак проблем со щетками – появление дыма. Значит, эти приспособления стерлись, и провода соприкасаются с якорем. В таком случае щетки следует заменить новыми.

Кроме того, дым может значить, что неисправность в моторе – он заедает, нагревается, и от этого появляется дым. Неисправности в механической части в большинстве случаев определяются на слух. Шум и скрежет – основные признаки проблемы в этой части перфоратора. Исправить неприятности здесь намного проще и безопаснее для здоровья.

Самый частый признак, что случилась неполадка – снижение продуктивности. Часто именно из-за поломки переключателя перфоратор перестает долбить. Стоит заменить кнопку включения для дальнейшей работы.

Еще возможным основанием ухудшения уровня работы может быть загрязнение аппарата. Для устранения проблемы необходимо прочистить и смазать прибор.

Кроме того, часто возникают проблемы с самим ударным механизмом. Но чтобы определить точную причину, необходимо обследовать всю часть, поскольку проблема может быть как в сверле, так и в маленьком железном шаре внутри патрона. Поэтому для ремонта ударного механизма следует искать причину во всей механической части прибора.

Осторожно кидалово!! BOSCH Hammer Drill 32

Ездил вчера в хозмаг Леруа, на стоянке подошел какой то тип лет 40-50, похожий на типичного обитателя строек, и предложил за три тысячи рублей купить у него могучий перфоратор BOSCH Hammer Drill 32 ,который он спер со стройки на которой работал (Комплекса зданий правительства МО) тут же показав чек в котором написано что он стоит 11800 рублей, чувак вел себя как типичное бухало и постоянно кряхтел что ему срочно надо накерачиться. Я опытный обыватель выросший в большом городе и с детства приучен подобные «халявы» игнорировать но с годами с одной стороны появляется жизненый опыт способный помочь избежать кидалова а с другой стороны как следствие или дополнение к этому жизненому опыту приходит открытость всему новому и желание добраться до сути.

Вобщем мне стало интересно в чем прикол, в первую очередь я усомнился в работоспособности изделия, чувак предложил пойти в магазин ашан расположеный рядом где прямо у входа обнаружилась розетка, перфоратор типа работал

В этот момент появился охранник ашана и потребовал чтоб этот бухало больше со своим перфоратором тут не появлялся, я конечно же поинтересовался у охранника как часто этот тип приходит проверять перфоратор, охранник как то нехотя и осторожно расказал что приходят они туда каждый день но все время разные

Дальше я попросил у бухалы чек (к слову за это время я присмотрелся к бухале и понял что хоть он и косит под алкаша но явно на него не похож, я видел много пропитых существ разговаривали они может быть так же но у них не было такого ясного взгляда и четкой координации) он дал мне большую бумажку напечатаную на принтере с печатью ООО Мир электро инструмента (товарный чек), приколотый кассовый чек был совсем настоящим на термобумаге, НО присмотревшись оказалось что вся эта хрень выписана на бензопилу. Я наехал на засранца он сказал что перепутал, тут же достал чек на перфоратор и пообещал в случае если я возьму перфоратор то он через 20 минут за 5500 р. принесет и бензопелу)))

Я залез с телефона в сеть и забил в яндексе название конторы, в ответ ничего не нашлось, дальше я забил в яндекс название поделки но по нему ничего не нашлось, попытки побыстрому найти катлог инструмента бош так же не увенчались успехом. Не зная есть ли такая модель у боша я не был уверен что этот перфоратор говно но я был уверен что это лохотрон по одной причине, через дорогу был строительный рынок на котором чурбаны с радостью загребли бы нормальный нулевый перфоратор даже не за четверть как предлагал этот кидала а за половину от его реальной цены.

Тут я начал легкий вынос мозга сказав что чек у него гавно и в моей конторе такой не примут, и вобще не липовый ли он, на что тот ответил что чек не липовый он подобрал его возле бухгалтерии. Дальше я сказал что мне не нравится печать ООО Мир электро инструмента, что она похожа на подделку, в ответ он расказал что эта фирма находится на митинском рынке)))

В конце концов я сказал ему чтоб он тащил мне пилу и когда он в придачу с перфоратором принесет пилу я сразу все вместе у него и возьму, чувак начал возмущаться и бухтеть что сначала я должен взять перфоратор и только потом пилу после чего был злостно послан.

Дома в глубине яндекса удалось откопать упоминания об этом кидалове а так же убедиться что у BOSCH такой модели нет.

Так что если возле большого магазина к вам подваливают и предлагают перфоратор, болгарку, бензопелу или ещё что нибудь как будто спёртое с ближайшей стройки предявляя при этом чек и всяческие аргументы — можете смело бить подонкам в харю.

Перфоратор – это строительный инструмент, с помощью которого выполняют долбежные и сверлильные операции. Благодаря специальному механизму, перфоратор очень эффективно и быстро пробивает отверстие в разных материалах. Его могут использовать в работе с бетоном, кирпичом, металлом, деревом, камнем

Перфораторы марки Бош являются очень распространёнными среди строителей и обычных людей, поэтому очень важно знать, как производится ремонт этих приборов в случае их поломки

Что нужно знать о ремонте перфораторов?

Несомненно, владельцы такого дорогого оборудования хотят, чтобы их устройства были высокого качества и выполняли свою работу на 100%. Прежде всего, правильное использование инструмента защитит вас от серьезных повреждений, о которых мы поговорим позже. И, конечно же, своевременный ремонт устройства. В то же время любая небольшая неисправность уже должна быть поводом для беспокойства и подготовки к ремонту.

Поэтому такими «маяками» могут быть:

• Нестабильная работа перфоратора в рабочем режиме;
• Появление странных звуков при включении удара;
• Запах горения;
• Перфоратор не забивается, хотя для этого нет очевидных причин.

Когда что-то подобное произошло с вашим оборудованием, пришло время его починить

Как и любая такая работа, она требует осторожности, понимания причины неудачи и умения с ней справляться. И ваш первый шаг в ремонте

проанализировать инструмент на его компоненты. Для многих даже этот этап сложный, поэтому нужно знать все с нюансами. как, что и почему!

READ Ошибка ce на котле Bosch как исправить

Выводы:

• Знание различий между приведенными моделями перфораторов Bosch позволит вам быстро выполнить разборку инструмента, заменить неисправные детали. Для этого вам не понадобится обращаться в сервисные службы.

• Конструктивно перфораторы Bosch настолько простые, что позволяют выполнять ремонт практически любой сложности.

• От вас требуется только наличие желания и элементарных знаний в механике.

Бывает что попадаются поддельные модели перфоратора Бош об этом более подробней.

Видео о разборки перфоратора Bosch

Видео: Как починить перфоратор / 2-24 / Как поменять ударный болт / Пьяный подшипник / Обслужить / Ремонт
Похожие статьи

• Вибратор для бетона своими руками (площадочный и глубинный): схема, инструкция по шагам, чертежи



• Фундамент из блоков 20х20х40 своими руками: технология по шагам, видео инструкция, фото и схемы



• Водоснабжение частного дома из скважины, схема и особенности



Правила работы или как оградить устройство от поломок

Для обеспечения длительной и эффективной работы электрического перфоратора достаточно соблюдать несколько простых правил. В частности:

• При работе нецелесообразно сильно давить на инструмент, в этом, как минимум нет необходимости и более того, при излишнем давлении инструмент быстрее выходит из строя.
• Недопустима работа электроперфоратора в холостом режиме.
• Во время работы с пористыми материалами имеет смысл отключать ударный механизм. При работе с особо твердыми материалами целесообразно использовать смазку.
• При работе, особенно длительной, необходимо отслеживать нагрев корпуса, особенно в том месте, где установлен редуктор. При заметном нагреве необходимо остановить выполнение работ и ждать пока он остынет. Воду для охлаждения использовать нельзя, ее применение может повредить детали редуктора.
• Работа с инструментом должна проводится в следующем режиме – как минимум 10 минут перерыва после получасовой работы.

Возможные электрические неисправности

Неисправности электрической части болгарки Bosch условно можно разделить на простые и сложные.

Простые неисправности электрической части болгарки Bosch

Если Вы включили болгарку, а она отказывается работать, начните искать неисправность с обрыва провода подачи питания. Чаще всего обрыв провода проявляется в месте входа в болгарку или в вилку. Не допускайте скруток, это приведет к короткому замыканию в инструменте.

Для определения такой неисправности необходимо вскрыть крышки ручки болгарки. В болгарках Bosch до 1000 Вт крышка крепится одним винтом в торце. У болгарок Бош свыше 1000 Вт крышка ручки крепится несколькими винтами.

При помощи тестера прозвоните цепи питания от входной вилки поз.5 до выключателя. При целой цепи переходите к проверке работы выключателя. В болгарках Bosch применяются простые выключатели, управляемые рычагом включения.

Но электрические контакты выключателя подгорают и становятся причиной отказа работы болгарки. Восстанавливать контакты пластмассового выключателя нецелесообразно, надо менять на новый.

Если выключатель цел, при помощи тестера проверьте наличие цепи от каждого штырька вилки до каждой угольной щетки.При целых цепях болгарка должна включаться. Если не вращается, то неисправность по механической части. Возможно заклинивание шестеренок или разрушение подшипников.

Проверка электродвигателя

Если ваша болгарка Бош набирает обороты вне зависимости от вас, начинает сильно греться, искрить, надо обратить внимание на целостность обмоток ротора, статора. Непроизвольный набор оборотов ушм указывает на неисправность обмоток статора. Целостность обмоток проверяется тестером, а короткое замыкание между витками проверяется специальным прибором. Непроизвольный набор оборотов ушм указывает на неисправность обмоток статора. Целостность обмоток проверяется тестером, а короткое замыкание между витками проверяется специальным прибором

Непроизвольный набор оборотов ушм указывает на неисправность обмоток статора. Целостность обмоток проверяется тестером, а короткое замыкание между витками проверяется специальным прибором.

Как определить неисправность ротора

Ремонт ротора представляет собой сложный технологический процесс, доступный мастерам с прямыми руками.

На неисправность ротора указывает падение оборотов двигателя, появление у одной из щеток длинного искрящегося следа. Это первый признак короткого замыкания витков обмотки якоря.

Ремонт ротора предпочтительно выполнить в специальных мастерских. А можно перемотать и самостоятельно, если вы решили сами произвести ремонт болгарки Bosch своими руками.

Темный цвет обмотки ротора и подгоревшие ламели коллектора указывают на короткое замыкание в цепях ротора. Неисправность устраняется только заменой на новый ротор.

Ремонт статора

Ремонт углошлифовальной машины bosch включает в себя и восстановление статора. Основным признаком выхода из строя статора является самопроизвольное увеличение оборотов работающей болгарки, которые невозможно уменьшить регулировками.Подгоревшая обмотка статора меняет цвет, становится темнее. Сердечник статора от высокой температуры также темнеет.

Статор перематывать проще, хотя и здесь надо соблюдать определенные правила и последовательность.

Если вы сняли крышку корпуса статора, внимательно осмотрите состояние угольных щеток и ламелей коллектора ротора.

Длина угольных щеток не должна быть менее 8 мм. Кстати, в болгарках Бош применяются угольные щетки с «выстрелом», устройством, останавливающем работу болгарки при минимальной длине угольной щетки.

Ламели коллектора не должны иметь следов нагара или износа. Нагар легко удаляется при помощи ваты, смоченной в спирте.

Неисправности регуляторов оборотов

В болгарках серии Бош, особенно малой мощности, установлены регуляторы частоты вращения. Доступ к регулятору частоты вращения осуществляется путем вскрытия ручки корпуса статора, держащейся на одном торцевом винту.

Диапазон частоты вращения регулятора можно выставлять потенциометром, скрытым в панели ручки.

Неисправный регулятор снимать достаточно легко, поскольку крепится только на направляющей.

Ремонт регулятора оборотов ушм представляет собой сложный процесс, выполнение которого требует не только специальных знаний, но инструментов и оснастки.

Если регулятор оборотов вышел из строя, а нового нет, то отсоедините подводящие провода и установите перемычку.

Красным показана перемычка, устанавливаемая при выходе из строй регулятора оборотов.

Диагностика неисправностей

Приступая к осмотру перфоратора, начинают, как правило, со шнура электропитания и штепселя. Для начала его достаточно осмотреть. Для более точной диагностики используют автомобильный или бытовой амперметр или мультиметр.

Если неисправность в шнуре выявлена, его заменяют целиком, подобрав или купив новый, с сечением проводки, соответствующей энергопотреблению прибора.

Если же было выявлено, что шнур не поврежден – переходят к диагностике внутреннего устройства инструмента. Основные неисправности перфораторного инструмента подразделяются на:

• сбои в механических узлах и компонентах;
• сбои в электро-динамической «начинке».

Сбои в механической части

Если слышен звук вращения двигателя, а прибор не выполняет функций – это значит, неполадки наблюдаются в работе механической «начинки» инструмента:

• ударное воздействие не переходит на патрон или на насадку, т.е. перестал бить и пропал удар;
• стопорится вращение оси;
• долбит, но не крутит;
• работает только в одном положении;
• насадка проскальзывает в зажимах патрона или, наоборот, заклинивает после работы.

Сбои в электрике

Когда прибор включен в сеть, но при нажатии пусковой кнопки двигатель не реагирует или начинает работать со сбоями, перегревом или странными посторонними звуками – возможно неисправности перфоратора в его силовом агрегате:

• слышен гудящий звук, но роторная ось не вращается;
• наблюдается треск и искры на графитовых щетках;
• корпус нагревается или плавится, а изнутри чувствуется запах гари;
• не включается;
• когда инструмент вращается, из двигателя идут едкие испарения и черный дым.

Для того, чтобы починить силовой агрегат, от мастера требуется тщательное соблюдение техники безопасности. Прежде чем снимать кожух и начинать разбор узлов движителя, перфоратор необходимо полностью обесточить и проверить, нет ли на нем остаточного напряжения.

Общие электрические неисправности перфоратора Bosch 2-26

Выход из строя перфоратора по электрической части сопровождается появлением запаха гари, сильным нагревом инструмента при работе, появлением большого искрения в районе коллектора ротора перфоратора, плохим срабатыванием переключателя реверса.

На работу перфоратора оказывает влияние состояние угольных щеток, надежность крепления щеткодержателей и их правильная установка.

Запах гари появляется при коротком замыкании статора или обмоток ротора.

Падение мощности перфоратора при увеличении нагрузки характерно при обрыве в обмотках ротора или при малой длине угольных щеток.

К нагреву перфоратора чаще всего приводит короткое межвитковое замыкание в статоре или роторе.

Большое искрение в районе коллектора вызвано межвитковым замыканием ротора или выгоранием ламелей коллектора.

Нарушение работы переключателя реверса происходит из-за подгорания его контактов.

Но главная причина всех поломок, несвоевременное выполнение технических регламентных работ и замены угольных щеток.

Угольные щетки требуют замены после 70 часов работы или при изнашивании до 8 мм по длине.

Мы привели основные причины выхода перфораторов Bosch из строя. Возможно, мы описали не все поломки перфораторов Bosch.

Если вы знаете другие неисправности у перфораторов Bosch 2-20, 2-24, 2-26, поделитесь с нами.

Видео замены растровой втулки в патроне Бош 2-26

Видео: Замена растровой втулки (патрона) на Bosch GBH 2 26 DRE / Как поменять патрон на 2-26

Видео замены якоря в перфораторе Bosch 2-26

Видео: Как поменять якорь на 2-26 Bosch (Замена ротора на 2 26)

Основные различия в конструкциях перфораторов Bosch

Ремонтируя перфоратор Bosch, вы не обойдетесь без электрической и схемы разборки инструмента той модели, которую собираетесь чинить.

Электрические схемы перфораторов Bosch 2–20, 2–24, 2–26 практически одинаковы. Хотя некоторые непринципиальные различия имеются.

А вот механические блоки комплектуются деталями, различающимися между собой конструктивно. Основные различия собраны в двух узлах: в промежуточном валу и валу ствола ударного блока.

Наибольшие различия представлены в конструкциях промежуточного вала, сборке «пьяного подшипника», в переключателе режимов. Непринципиальные особенности присутствуют в конструкциях ствола ударного блока, ударника, бойка.

Начнем с перфоратора Bosch 2–20.

Виды

Перфораторы от Bosch разделяются на типы:

Бытовые модели (движки 410-720 ватт). У таких агрегатов присутствует три стандартных режима, вес их невелик (не более шести килограммов).

Буква «Р» определяет модель как агрегат для использования в бытовых условиях. Обычно такой инструмент маркируется зеленым колером. Недостатком таких машинок является не самое лучшее охлаждение и повышенная отдача.

Достоинств у таких моделей гораздо больше, чем недостатков, среди которых стоит упомянуть:

• средняя цена;
• небольшой вес;
• компактные размеры;
• хорошая производительность;
• надежность в работе.

Достоинства этой модели – это эффективное охлаждение агрегата, минимальная вибрация, надежность в работе. Если говорить о недостатках, то следует упомянуть о больших размерах таких аппаратов и высокой цене.

• Дрель-перфоратор. Имеет такие технические показатели: мощность – до 1,6 кВт;
• вращение – не более 3980 оборотов;
• количество ударов – около 50 в минуту.

Разборка быстроразъемного патрона

В перфораторах Bosch чаще всего применяется два вида патронов: патроны SDS-plus не патроны SDS-max. Разница у них по большому счету зажима хвостовой части работающего органа.

Устройство Бош различается конструкцией посадочных стержней инструмента исходя из модели SDS-plus как еще его называют SDS-max. Кроме перечисленных типов патронов встречаются патроны SDS-top, SDS-quick.

Разница между узлами крепления патронов

Порядок разборки патрона перфоратора Бош 2-26 простой:

• снимите резиновый наконечник поз.34;
• достаньте стопорное кольцо поз.87;
• снимите стальную шайбу поз.833;
• извлеките коническую пружину поз.833;
• аккуратно, чтобы не растерять, применяя магнит, достаньте бочоночные шарики поз.89.

Патрон SDS-plus

Внимательно осмотрите что остается сделать нашему клиенту.

Быстроразжимной патрон SDS-plus в разобранном состоянии

Патроны SDS-plus разрабатывались специально к инструментам для бурения. Диаметр хвостовиков инструмента равен десять мм, длина рабочего инструмента в диапазоне 110…1000 мм. Схема разборки перфоратора бош :: lessons worth. Диаметр буров лежит в диапазоне 4…26 мм.

Разборка перфоратора и снятие патрона

Чтобы отремонтировать перфоратор, сначала нужно правильно его разобрать. А начинаем это делать с разборки патрона.

1. Снимаем резиновый наконечник и стопорное кольцо;
2. Извлекаем шайбу и коническую пружину;
3. Достаём боковые шары (желательно при помощи магнита);
4. Ставим рычаг режимов работы в положение, равносильное максимальному, и снимаем ручку переключателя. Фиксируем положение;
5. Снимаем заднюю накладку на ручку и щётку двигателя;
6. Выкручиваем 4 винта возле бура, чтобы снять переднюю крышку;
7. Вынимаем ствол и вал, а при помощи отвёртки – скобу и подшипник;
8. Открываем заднюю крышку и вынимаем переключатель реверса;
9. Снимаем ротор, для чего откручиваем крепы и отсоединяем клеммы со стартера, который тоже нужно снять с помощью извлечения защитного кожуха.

Важно! При разборке будьте предельно внимательными к тому, откуда и когда вы извлекаете те или иные детали. Сложите их так, чтобы ни в коем случае не потерять. От этого зависит, сложите ли вы обратно инструмент или нет.

Ремонт перфораторов Бош своими руками

Если какие-то детали в инструменте повреждены, сломались или плохо выполняют свою функцию, то их просто нужно заменить. Если щётки истерлись, то при разборе их попросту заменяют новыми. Патрон перфоратора при замедленном вращении ободка, изношенный пыльник, вышедшие из строя подшипники также заменяют. Но есть и другие неисправности, которые вы в силах починить. Если происходит пробой обмотки, то надо перемотать статор и якорь. Нужно следить за смазкой и время от времени смазывать некоторые части.

Ремонт перфораторов Бош 2 26

Перед тем как что-то исправлять в данной модели, нужно ознакомиться с особенностями устройства, схемой и принципом действия. Роторный вал передаёт вращение на вал ствола через промежуточный вал, подшипник которого направляет возвратное движение на ударный поршень.

При разборке ствольного вала в ударном блоке нужно обратить особое внимание на фиксацию прямозубой шестерни. Перед тем как её снять, необходимо вынуть 3 штифта, на которых она фиксируется в данной модели

Ремонт перфораторов Бош 2 24

В этом перфораторе bosch gbh 2 24 dsr промежуточный вал состоит из детали переключения, узла подшипника и муфты сцепления. Последняя портится чаще всего, потому что в ней зубья быстро изнашиваются. Ремонт данной поломки заключается в том, чтобы подправить профиль зубов зацепления. Частенько можно заметить, что нет удара. Перфоратор может постепенно переставать долбить из-за износа резиновых деталей, которые нужно вовремя заменять. А если применять больше чем нужно силы, это может привести к тому, что в ударном поршне заклинит боек.

Ремонт перфораторов Бош 2-28

В данной модели инструмента иногда изнашиваются шлицы. В данном случае необходимо разобрать редуктор (он практически аналогичен Бошу 2-24, только отличается подшипник). Лучше заменять весь ствол, потому что вместе со шлицами изнашиваются и бойки.

Как видим, ремонт перфораторов можно делать дома своими руками. При этом не тратить большие суммы на различные виды ремонта в сервисных центрах, которые, как мы знаем, стоят очень недёшево. Но не стоит забывать о том, что при этом нужно придерживаться правил пользования и техники безопасности.

Наибольшее распространение среди профессиональных строителей России получили перфораторы Bosch, а среди любителей бытовые модели Bosch 2–20, 2–24, 2–26.

Перфораторы не только хорошо работают, но и легко ремонтируются. На них легко можно найти любую, вышедшую из строя деталь.

В конструкциях описываемых перфораторов заложен один и тот же принцип, передавать вращательный момент от ротора к валу ствола ударного блока с одновременной передачей поступательного импульса на рабочий инструмент.

Конструктивно перфораторы выполнены по одинаковой схеме, но отдельные узлы или детали имеют свои особенности.

Если знать специфические различия между моделями описанных перфораторов Bosch, то разборка и ремонт своими руками не составят особого труда.

Наряду с оригиналами на российском рынке присутствует большое количество подделок инструментов, включая перфораторы Bosch.

Ниже описаны конструктивные особенности моделей и способы их разборки и ремонта своими руками.

Читать также: Калькулятор расчёта провода по мощности

Принцип работы перфоратора Bosch

Принцип работы перфораторов одинаковый, а вот конструктивные особенности различаются.

Основные детали, используемые в перечисленных моделях перфораторов Bosch, взаимозаменяемы. Это касается механического и электрического узла.

Но есть узлы и делали, отличающиеся используемыми деталями.

Чтобы выполнить ремонт перфоратора Bosch 2–20, 2–24, 2–26, надо эти различия знать. Знание особенностей конструкции каждого перфоратора облегчает процесс ремонта, нахождения поломок и их устранения.

Конструкции перфораторов Bosch настолько простые, что позволяют выполнить несложный ремонт, практически своими руками и заменить любую деталь без обращения в сервисные службы. Надо обладать навыками сборщика, иметь элементарные знания электротехники и понимать принцип работы перфоратора.

Какие неисправности бывают у перфораторов Bosch и как их исправить своими руками

Нет ничего вечного. И самые надежные перфораторы Bosch со временем начинают ломаться. Но любую неисправность можно отремонтировать своими руками, если иметь подробное руководство по выполнению ремонтных работ. Ниже мы предлагаем вам пособие по обнаружению неисправностей в перфораторах Bosch и методику их устранения.

• Механические неисправности перфоратора Bosch Перфоратор перестает долбить, но сверлит
• Перфоратор перестал сверлить, но долбит
• Рассмотрим варианты, при которых перфоратор не долбит, но сверлит
• Рассмотрим варианты, при которых перфоратор сверлит, но не долбит
• Рассмотрим варианты, при которых перфоратор не сверлит и не долбит

Основными причинами появления поломок являются:

• неаккуратная работа с инструментом;
• неправильное хранение перфоратора;
• большие нагрузки при работе на рабочие органы при долблении или сверлении;
• перегрев инструмента;
• длительная работа без перерыва;
• несоблюдение сроков проведения технического обслуживания.

Условно неисправности можно поделить на механические и электрические.

Далее мы рассмотрим неисправности по их принадлежности, разделив на неисправности по механической и электрической части.

При появлении механических неисправностей в работе инструмента появляется посторонний неприятный звук, усиливается искрение в районе коллектора, появляется запах гари, инструмент излишне греется, его мощность падает в зависимости от длительности работы и воздействия на материал.

Все неисправности рассмотрим на схеме перфоратора Bosch 2-26. Остальные модели, такие как Bosch 2-20, 2-24, отличаются конструкцией промежуточного вала, установкой различных пьяных подшипников.

Перфоратор перестает долбить, но сверлит

Перфоратор не долбит под нагрузкой или в холостом режиме по следующим причинам:

• износились резиновые кольца ударника, бойка, поршня;
• развалилась обойма подшипника качения;
• разрушился цилиндр, боек ствола ударного механизма;
• срезало шлицы муфты сцепления, установленной на промежуточном валу;

Перфоратор перестал сверлить, но долбит

Основные причины, при которых перфоратор долбит, но не сверлит, это:

• ослабела сила конической пружины, прижимающая муфту сцепления;
• стопорный ролик не фиксирует большую шестерню вала ствола;
• не держит механизм фиксации инструмента в стволе;
• Перфоратор не долбит и не сверлит.

Основными причинами, при которых перфоратор не долбит и не сверлит, являются:

• срезанные зубья на малой шестерне ротора или на большой шестерне промежуточного вала;
• не работает электродвигатель перфоратора;
• нет питания на электродвигатель перфоратора.

Теперь обо всем по порядку

Износ резиновых колец на ударнике, бойке, поршне.

Данная причина появляется постепенного, по мере износа резиновых колец. Сначала удар ослабевает, затем пропадает вообще.

Неисправность устраняется путем замены указанных резиновых колечек на новые.

При любом ремонте перфораторов, его узлов, замене подлежат все резинотехнические изделия.

При разрушении пьяного подшипника поз.830 вращательное движение промежуточного вала не может преобразовываться в поступательное движение цилиндра в ударном механизме.

Устраняется путем полной замены подшипника качения.

Разрушились цилиндр, ударник, боек ствола ударно механизма

Бывают случаи, когда закусывается ударник в цилиндре поз.26, что приводит к разрушению цилиндра и невозможности создания давления воздуха в стволе ударного механизма. И вторая причина: разрушение или поломка бойка поз.28, приводящая к искривлению детали и невозможности передачи ударного импульса. Поломки устраняются полной заменой вышедших из строя деталей.

Срезало шлицы муфты сцепления поз.67, установленной на промежуточном валу

Неисправность устраняется ремонтом муфты сцепления либо ее полной замены. При производстве ремонта на муфте сцепления запиливаются сработанные зубья. Для исправления этого дефекта используется круглый надфиль и бормашина. Муфту зажимают в руке, а бормашиной с соответствующим надфилем выправляют профили зубьев. Аналогично дорабатывают шлицы и на промежуточном валу.

Ослабла сила конической пружины, прижимающей муфту сцепления

Когда сила давления пружины поз.50 уменьшается, муфта сцепления проскальзывает на промежуточном валу, не передавая вращение от малой прямозубой шестерни на большую шестерню поз.22 вала ствола поз.821 ударного механизма. Кстати, на разных моделях Bosch муфты сцепления устроены по разному.

Стопорный ролик не фиксирует большую шестерню вала ствола

Большая шестерня поз.22 крепится на валу ствола поз.01 роликом поз.88, прижимается к буртику вала конической пружиной поз.80 и фиксируется стопорным кольцом поз.85.

Причиной может быть ослабление усилия конической пружины поз.80, разрушение стопорного кольца поз.85, выпадение фиксирующего ролика поз.88.

Не держит бур механизм фиксации инструмента в стволе перфоратора

В перфораторах Bosch используются патроны двух типов: SDS-plusи SDS-max. Разница в конструкции фиксирующего механизма.

Причина в износе усиков растровой втулки патрона, что приводит к невозможности передачи ударного импульса на рабочий инструмент перфоратора.

Срезало зубья на малой шестерне ротора

Происходит проворачивание шестеренок со срезанием зубьев на одной из них, чаще на малой.

При заклинивании рабочего инструмента и неправильной работе муфты сцепления происходит износ или полное разрушение зубьев шестерен на валу перфоратора и промежуточного вала.

В данном случае меняется полностью ротор или большая шестерня промежуточного вала.

Не работает электродвигатель перфоратора

Причинами не работающего электродвигателя могут быть:

• короткое замыкание в роторе, статоре;
• разрушения угольных электрощеток;
• ослабление крепления щеткодержателей;
• выгорание ламелей на коллекторе ротора;
• обрыв обмоток ротора или статора.

Устраняются перечисленные неисправности ремонтом (перемотка вручную обмотки, замена коллектора и распайка выводов обмоток) или заменой ротора, статора, угольных электрощеток на новые. Основная часть неисправностей электрической части перфоратора Bosch 2-26 подтверждается увеличивающимся искрением в районе коллектора.

Длина исправных электрощеток не может быть меньше 8 мм. При замене одной щетки, вторая должна меняться автоматически.

Обмотки ротора или статора могут быть перемотаны самостоятельно своим рукам в домашних условиях.

Нет питания на электродвигателе перфоратора Bosch

Причина данной неисправности в обрыве провода, подающего питание к электродвигателю. Чаще всего обрыв происходит в месте входа кабеля в перфоратор. Провод следует заменить на новый или отремонтировать.

Неисправность можно определить при помощи тестера. Если нет тестера, неисправность можно найти с использованием фазы питания и отвертки с индикаторной неоновой лампой.

Подключая по очереди провода питания, на другом конце при помощи неоновой отвертки определяете наличие или отсутствие фазы.

Не работает кнопка включения перфоратора. Определяется тестером на КЗ.

Чаще всего к выходу из строя кнопки перфоратора приводит короткое замыкание конденсатора фильтра. Лучше всего кнопку заменить на новую.

Типовые поломки

Зная, как устроен перфоратор, можно легко определить, почему перестала работать та или иная его функция. Неисправности устройства разделяют на следующие виды:

Первого вида поломки связывают с превышением допустимой нагрузки на аппарат и нарушениями в его эксплуатации. Проявляются они в отказе инструмента включаться или в появлении запахов гари. К ним относят: повреждение шнура и обмоток электродвигателя, подгорание контактов, выход из строя гасящей цепи, неисправность кнопки. Подгорание контактов связано с попаданием пыли на места подключения. В результате переходное сопротивление увеличивается, и выделение мощности в этих местах возрастает. Такого рода неисправности легко вычисляются с помощью мультиметра и визуального осмотра.

Механические неисправности выявляются сложнее. При выявлении таких поломок прислушиваются к посторонним звукам и внимательно осматривают рабочие узлы. Из наиболее часто встречающих проблем: отсутствует удар или инструмент работает только в режиме дрели

В первом случае осматривается ударный механизм, особое внимание уделяется подшипникам, проводится очистка редуктора от старой смазки, изучаются передаточные узлы на наличие сколов. Во втором — осматривается состояние двигателя и шестерней передачи

Не стоит забывать и о переключателе режимов, его тоже желательно проверить.

Таким образом, возникновение проблем с инструментом можно избежать, если не нарушать требования по эксплуатации. При этом периодически проводить чистку и смазку элементов устройства.

Ударный механизм перфоратора

Большинство современных перфораторов имеют электропневматический ударный механизм. «Электро» – потому, что механика приводится в движение электродвигателем, а «пневматический» означает, что боек, бьющий по хвостовику бура, приводится в движение воздухом.

Схема перфоратора

1. Шестерня передачи вращения от двигателя
2. «Пьяный» подшипник
3. Поршень
4. Ударник («летающий поршень»)
5. Ствол
6. Боек
7. Патрон SDS

При нажатии на кнопку двигатель передает вращение валу с «пьяным» подшипником, который в свою очередь приводит в движение поршень внутри ствола. При движении поршня вперед, между ним и ударником возрастает давление воздуха. Ударник двигаться в сторону бойка и бьет по нему. Боек передает энергию удара в бур. Затем поршень совершает движение в обратную сторону, создавая в стволе область разрежения. За счет этого ударник возвращается в исходное положение, после чего весь цикл повторяется.

Большинство перфораторов имеют два или три режима работы:

• комбинированный режим: удар и вращение бура;
• режим блокировки вращения: работает только ударный механизм;
• режим блокировки удара: перфоратор можно использовать в качестве дрели или миксера для приготовления строительных смесей.

Какую смазку для каких перфораторов лучше использовать?

Лучший вариант – пользоваться только фирменными смазками. Чтобы мастера не ломали голову, чем можно и лучше всего смазывать перфоратор, производители этих приборов позаботились, чтобы в их ассортименте были спецсредства для этого.

Может заинтересовать: Как работать перфоратором: 7 нюансов, которые важно знать. BOSCH. BOSCH

BOSCH

Бренд выпускает универсальную смазку для редукторов электроинструментов. Ее объем – 45 мл. Артикул товара для поиска – 1615430005-000.

Чем еще можно смазывать отдельные элементы перфоратора BOSCH (Бош)?

DEWALT

Бренд производит более 300 типов различных инструментов, в том числе и перфораторы. И ко всем этим приборам – еще и тысячи аксессуаров.

Для ухода за «разрушительным» орудием компания выпускает такие средства:

HITACHI

В ассортименте японского бренда есть:

MAKITA

Японская корпорация также позаботилась о своих клиентах и предоставила широкий выбор, чем можно смазывать перфоратор Макита.

SPARKY Можно использовать универсальную смазку, например, 042005-4А. Или же воспользоваться отдельными смазочными веществами для конкретных элементов приспособлений от SPARKY – редукторов (042024-0А) или буров (181573-3).

ЭНЕРГОМАШ

В комплекте со многими моделями Энергомаш уже поставляется смазка для редукторов и хвостиков. Если такой нет или средство закончилась, используйте универсальную смазку 042005-4А.

Может заинтересовать: Нетрадиционное использование дрели – 4 интересных лайфхака.

В основном все изготовители перфораторов оснащают свои изделия фирменными смазками в комплекте с поставкой техники. Можно использовать как универсальные варианты, так и вещества для редукторов или буров. Многие мастера предпочитают вместо оригинальных средств использовать обыкновенный литол, что в корне неверно, т.к. он не отличается стойкостью к влаге. Это может привести к образованию коррозии на внутренних элементах прибора. Поэтому стоит использовать фирменные смазки, по мере необходимости очищать и обрабатывать электроинструмент и тогда он 100% прослужит не один год.
