Такелажный ликбез, урок 4

Большинство современных синтетических тросов применяемых в яхтинге имеют структуру представляющую собой оплётку заключённую в оплётку (английский термин double braid). Они имеют ряд преимуществ по отношению к тросам других конструкций, важнейшие из которых высокая стойкость к скручиванию под нагрузкой и мягкость при неизменных прочностных характеристиках. В этом занятии я расскажу как сращивать такой трос. В принципе существуют два основных способа сращиваниия плетёного троса с сердечником и у каждого из них свои преимущества и свои недостатки. Преимуществами этого способа является лёгкость исполнения, его можно выполнить на тросах с различными соотношениями объёма сердечника и оплётки, недостатками же то, что соединение увеличивает диаметр троса (Что приходится учитывать при его проходе через блоки и стопора) и не применяется на тросах иных конструкций.

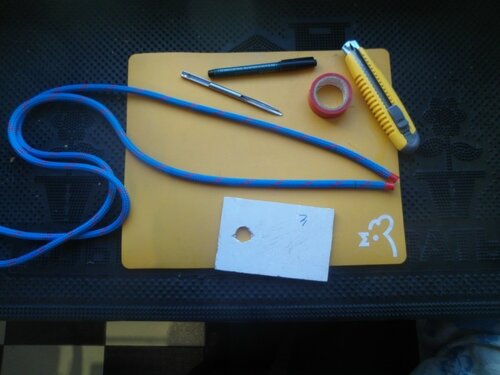

Итак для выполнения соединения нам понадобятся:

Два куска троса метра по полтора длиной, или один трёхметровый как в моём случае (тогда получится замкнутая петля) свайка подходящего диаметра, нож, липкая лента,маркер, ну, и то, на чём будет можно резать трос не нанося сущесвенного ущерба имуществу:))

Для начала, как обычно, подготовим концы соединяемого троса обернув их липкой лентой и обрезав заплавления, если концы заплавлены. Затем приступим к разметке оплётки:

От начала обоих соединяемых тросов отложим длину свайки и отметим это место маркером и обзовём точкой R.

От неё отступим ещё длину короткой части свайки и тоже отметив назовём точкой Х. Для удобства лучше делать отметки сразу на обоих соединяемых концах.

Отступив от неё ещё пять длин свайки завяжем узел. То же повторим и с о вторым концом. Затем с помощью свайки в точках Х аккуратно извлечём сердечники из обоих концов стараясь их не повредить. Концы сердечников зафиксируем липкой лентой.

Теперь разметим сердечники: Обтянем на обоих тросах оплётку начиная от узла к концу и отметим его место выхода из оплётки, нанеся маркером кольцевую линию. Это «точка 1».

От неё в сторону узла предварительно сдвинув к узлу оплётку, отложим длину короткой части свайки и отметим место двойной кольцевой линией. Это «точка 2».

Сдвинем оплётку ещё, и отложим на сердечнике ещё длину свайки и её короткой части. Это «точка 3», Отметим её тройной кольцевой линией. Повторим проделанное и со вторым тросом.

Снова перейдём к оплётке: От точки R в сторону конца отсчитаем 8 прядей и отметим это место. Это «Точка Т». От неё в сторону конца отметим через одну 6 пар прядей, как показано на фото. Повторим операцию на второй оплётке. С разметкой покончено.

Аккуратно извлечём из оплётки отмеченные пряди.

И обрежем их, заузив, таким образом конец оплётки.

Повторим то-же самое с второй оплёткой. Теперь приступим непосредственно к соединению:

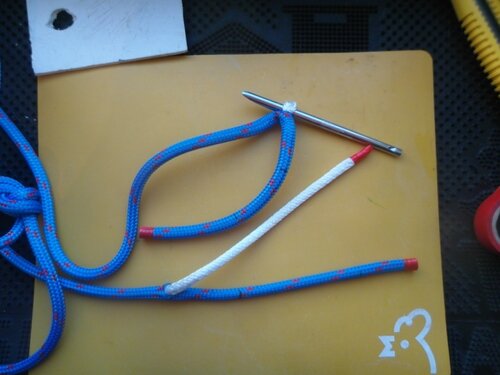

Закрепив в свайке конец одной из оплёток и введём его в противоположный сердечник в точке 2.

Выведем наружу в точке 3.

Повторим оперицию со второй оплёткой.

точки Т на обеих оплётках должны остаться снаружи. Прихватим выведенные наружу концы оплёток в месте их выхода к противоположным сердечникам.

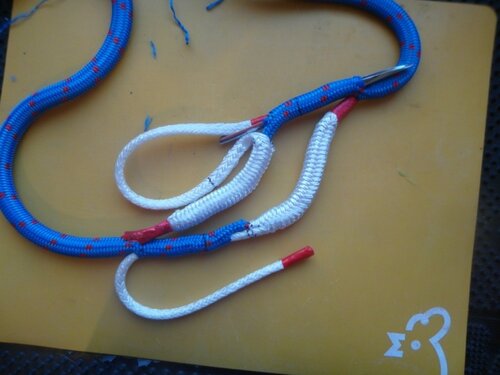

Теперь разберёмся с сердечниками: Закрепим конец одного из них в свайке, введём в противоположную оплётку в точке Т и выведем его наружу в точке Х.

Повторим на втором сердечнике.

Снимем ленту и аккуратно разгладим места соединений оплёток и сердечников от точек соединения в стороны. Концы оплёток, при этом «спрячутся в сердечниках.

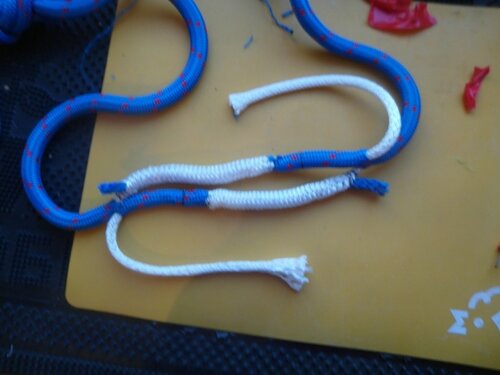

Сдвинем обе оплётки от узлов в сторону соединения. Места соединений при этом должны уйти под оплётку.

Остается обтянуть соединение, обрезать выходящие наружу концы сердечника,

И ещё раз, хорошо обтянув, закончить. Получив таким образом надёжный, равнопрочный сплесень. Спасибо за внимание и до новых встреч.

Как заплести трос: схема и пошаговая инструкция

Какой угодно канат или трос, хотя он и сделан из добротной и крепкой стали, в любой момент может расплестись или даже оборваться. Несмотря на кажущуюся сложность ремонта, сделать его под силу любому человеку, даже не обладающему специальными навыками. Самое неприятное в сложившейся ситуации — это возможность столкновения с ней в любом месте и именно тогда, когда такой аварии совершенно не ждут.

Поэтому нелишним будет знать, как правильно заплести стальной трос. Тем более что для этого не понадобится никаких специальных инструментов или особенных навыков. В дальнейшем в трос можно будет вплести и крюк, и серьгу. При этом прочность конструкции будет на высоком уровне, и она прослужит вам не один год. Перед началом работы желательно надеть защитные перчатки, поскольку острые концы жил стального троса могут серьезно повредить ваши руки.

Общая информация о тросах

В сфере сельскохозяйственного и транспортного машиностроения, в строительной, нефтяной и угольной индустрии, в сферах речного и морского транспорта применяются канаты и тросы из нержавеющей или обычной, но при этом надежной и прочной стали. Обычно они используются в качестве основы различных транспортных, грузоподъемных и дорожных механизмов. Если рассматривать канат из стали внимательно, можно заметить, что это гибкое металлическое изделие, состоящее из перекрученных между собой прядей из стальной проволоки. Количество прядей в каждом отдельно взятом тросе может быть разным, как и количество проволок, из которых скручена каждая из них. Поверх прядей на трос часто наносят цинковое или алюминиевое покрытие, улучшающее его антикоррозионные качества. Оцинкованная труба (или аналог из нержавейки), покрытая таким специальным составом, прослужит намного дольше, чем без него. Если вы не знаете, как заплести стальной трос, схема с описанием внизу обязательно вам помогут.

Внутри стального каната обычно находится сердечник, основная задача которого – не позволить развиться поперечной деформации в изделии и провалиться скрученным прядям проволоки к центру. Это обязательный атрибут любого каната или троса, производимого из органики, металла, натуральных или синтетических материалов. Другими словами, сердечник — это внутренний каркас для его прядей. Знание устройства стальных канатов или тросов поможет понять, как правильно заплести трос самостоятельно.

Связываем веревки плоским узлом

Вариант того, как связать две веревки вместе предлагает также и плоский узел. Его схема максимально проста. Для завязывания плоского узла нужно:

скрестить две веревки;
обвязать одной из веревок вторую;
повторить предыдущий шаг с оставшимися концами веревки (так что бы концы первой выходили из петли, образованной второй веревкой).
затянуть узел, потянув за концы веревок, а затем за основы.

Существует множество вариантов завязывания петель и скрепления двух веревок между собой. Каждый из них предлагает подобный результат, но с использованием своих особенностей. Высокая сложность выполнения узла говорит о большей надежности. Простые же имеют свой плюс в плане скорости, но не могут обеспечить надежное крепление на всех материалах. Умение правильно вязать узлы может понадобиться не только для страхования жизни, но и для ремонта снаряжения.

Разновидности тросов по степени гибкости

Различают стальные тросы:

1. С повышенной гибкостью. В них вокруг каждого сердечника пряди свивают по 24 проволоки. Всего таких тонких проволок 144.

2. Со стандартной гибкостью. Двенадцать проволок располагается вокруг сердечника. Всего в таких тросах 72 проволоки.

3. Малогибкие тросы. При их производстве используется всего 42 проволоки.

Разновидности тросов по направлению свивки

1. Крестовые – пряди свиваются в трос в обратную по отношению к направлению свивки проволоки сторону. 2. Односторонние – направление одинаковое. 3. Тройные – применяется свивка 1-го типа, но при этом проволоки и пряди свиты в разных направлениях. 4. Комбинированные – в таких изделиях одновременно применяются лево- и правостороннее направления свивки.

Кроме того, тросы подразделяются на крутящиеся и малокрутящиеся. Материал, из которого выполнен сердечник, также делит их на органические, однопрядные или стальные проволочные.

Теперь можно подробно рассмотреть, как заплести трос самому. Инструменты, необходимые при выполнении работы:

отвертка;
плоскогубцы;
кусачки;
ножницы по металлу;
проволока;
перчатки.

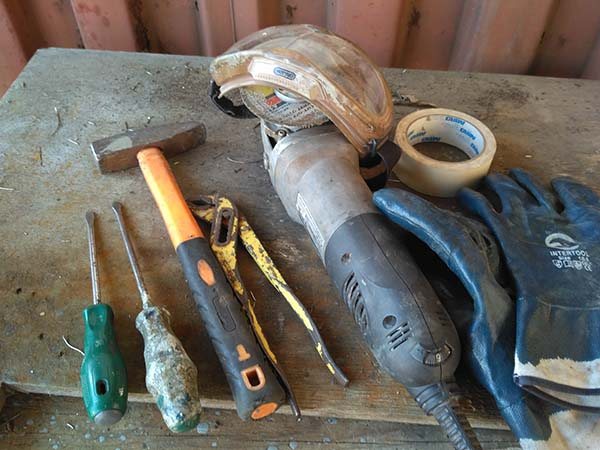

Инструменты

Для работы нужны: пара изношенных плоских отверток с «забитыми» гранями, одна из которых заточена «на конус», плоскогубцы, а лучше щипцы, молоток, моток малярной ленты и перчатки. Очень желательно иметь в дополнение небольшую углошлифовальную машинку с отрезным диском, и солидные тиски.

Пример заточки отверток, далее — «свайки».

Работают ими, например, так. Подготовка к пробивке первой пряди.

Как заплести трос?

1. Как можно ровнее обрубаем концы троса, а если концы его жил загнуты или неровные, то немного расплетаем каждую прядь и ножницами или кусачками отрезаем дефектные участки. Удобно обрубать концы, положив их на металлический рельс или на кувалду и нанося удары по одному и тому же месту острым краем молотка. Как правило, уже после 10-15 таких ударов концы троса оказываются обрубленными. 2. Не менее чем на полметра от края расплетаем трос на пряди. 3. Определяем необходимый нам диаметр будущей петли и, отмерив это расстояние от края нерасплетенного троса, берем 2 пряди. К диаметру будущей петли нужно прибавить 3-5 см, так как она при плетении обязательно уменьшится в своих размерах. Делаем петлю из выбранных прядей, завернув их. 4. Любой конец нити раскручивается и заводится в переплетенные пряди. Другой нужно обмотать в обратную сторону. Если длина позволяет, то из получившихся трех прядей можно сплести косичку, поочередно вплетая нити. 5. Третья прядь закручивается вокруг косички, затем в нее вплетается петля, и вокруг косы снова делается оборот. Проволоки в процессе плетения пропускаются таким образом, что предыдущая всегда идет навстречу следующей. 6. Затем все концы проволок прячутся внутрь косички, а получившиеся две пряди при помощи отвертки или плоскогубцев прячут внутрь. 7. Получившуюся косу желательно затянуть хомутами в двух или трех местах. Можно применить обычную проволоку, которую плотно обматывают вокруг троса и затем туго стягивают пассатижами. Выступающие концы такого хомута также прячут внутрь косички, чтобы они не мешали.

По окончании работы желательно обособить место проведения операции, например изолирующей лентой. Она поможет скрепить между собой концы стальных проволок и предотвратит в будущем повреждения рук того, кто будет этим тросом пользоваться.

Говоря о том, как заплести трос, следует помнить: для того чтобы получить прочное и надежное соединение, во время свивки необходимо укладывать пряди симметрично и равномерно на них надавливать. Периодический обжим свитых прядей станет дополнительной гарантией того, что вся конструкция получит достаточную прочность.

Узлы для связывания двух тросов

Дубовый узел

Моряки применяют его лишь в исключительных случаях, когда возникает необходимость очень быстро связать два троса. Хотя соединение растительных тросов дубовым узлом вполне надежно, оно имеет серьезный недостаток: сильно затянутый узел очень трудно потом развязать, особенно если он намок. Кроме того, завязанный таким узлом трос имеет меньшую прочность и при работе создает опасность за что-нибудь зацепиться при своем движении.

Единственные его положительные качества — это скорость, с которой его можно завязать, и надежность. Чтобы соединить два троса, их концы нужно сложить вдоль вместе и, отступив 15-20 сантиметров от краев, завязать простым узлом оба конца как одно целое. Не пытайтесь связывать этим узлом синтетические тросы и леску: на них он ползет.

Фламандский узел

Это один из древнейших морских узлов, который применяли на кораблях для соединения двух тросов, как тонких, так и толстых. Фактически это та же восьмерка, завязанная двумя концами. существует два способа вязки этого узла. Сначала на конце одного из связываемых вместе тросов сделайте восьмерку. Навстречу выходу из нее ходового конца введите ходовой конец второго троса и повторите фигуру 8, завязанную на первом тросе.

После этого, ухватившись за каждые два конца, слева и справа, равномерно начинайте затягивать узел, стараясь сохранить его форму. Для окончательной затяжки узла тяните за коренные концы тросов. Чтобы соединить два троса фламандским узлом вторым способом, ходовые концы связываемых тросов положите параллельно навстречу один другому так, чтобы они примерно по длине одного метра касались друг друга.

На этом месте двумя сложенными вместе тросами завяжите восьмерку. При этом вам придется обносить вокруг и продевать в петлю вместе с коротким ходовым концом одного из тросов и длинный коренной. Именно в этом и состоит неудобство второго способа вязки фламандского узла. Соединение двух тросов фламандским узлом считается очень прочным. Этот узел, даже будучи сильно затянут, не портит трос, и его сравнительно легко развязать. Кроме того, он обладает превосходным качеством — не скользит в надежно держит на синтетической рыболовной леске.

Водяной узел

Не менее прочным считается соединение двух тросов водяным узлом. Чтобы завязать его, положите связываемые тросы концами навстречу друг другу так, чтобы их концы шли параллельно и касались один другого. Держа в одной руке ходовой и коренной концы двух разных тросов, начинайте вязать ими дубовый узел, но вместо одного обноса коренного конца сделайте два.

Прежде чем окончательно затянуть узел, проверьте, чтобы одна пара концов выходила из петли сверху, а вторая — снизу, как это показано на схеме. Водяной узел прост и надежен. На флоте он не нашел широкого применения, потому что при сильной тяге так затягивается, что развязать его очень трудно.

Тещин узел

Некоторые люди, связывая две веревки вместе, каким-то образом умудряются завязать так называемый «тещин» узел, в чем-то напоминающий бабий. Если у последнего ходовые концы выходят из узла с одной стороны, то у тещиного узла они выходят с разных сторон по диагонали.

«Тещин» узел столь же коварен, как и бабий (если не более). Применять его ни в коем случае не следует ни при каких обстоятельствах.

Прямой узел

Археологические находки свидетельствуют о том, что примерно за три тысячи лет до нашей эры им пользовались египтяне. Древние греки и римляне называли его Nodus Hercules — геркулесовым или геракловым узлом, потому, что мифический герой Геракл им завязывал на своей груди передние лапы шкуры убитого им льва. Римляне применяли прямой узел для сшивания ран и лечения переломов костей. Он представляет собой два полу-узла, последовательно завязанных один на другим в разные стороны. Это обычный самый простой способ его вязки.

Моряки, которые этим узлом пользуются со времен глубокой древности для связывания тросов, применяют другой способ вязки (рис.б). Ткачи, которые применяют прямой узел, для связывания оборвавшихся нитей пряжи, завязывают его по-своему, особым, удобным им способом (рис.в). При больших нагрузках на связанные тросы, а также при намокании тросов прямой узел сильно затягивается. Как же развязывается прямой (рифовый) узел, который так затягивается, что его нельзя будет развязать и придется резать».

Прямой узел, даже намокший и сильно затянутый, развязывается очень просто, за 1 — 2 секунды. Завяжите прямой узел, как показано на схеме (г). Возьмите в левую руку концы А и Б, а в правую — концы В и Г. Сильно потяните их в разные стороны и как можно туже затяните узел. После этого возьмите в левую руку коренной конец А (чтобы он не выскальзывал из кисти руки, сделайте пару шлагов вокруг ладони).

В правую руку возьмите ходовой конец Б (его также можно намотать на ладонь.). Резко и сильно дерните концы в разные стороны. Не выпуская из левой руки конец А, правой зажмите в кулак оставшуюся часть узла, удерживая ее большим и указательным пальцами. Коренной конец А потяните в левую сторону — узел развязан. Весь секрет заключается: в том, что при рывке концов А и Б в разные стороны прямой узел превращается в два полуштыка и полностью утрачивает все свои свойства. Он также легко развязывается, если вы возьмете в правую руку коренной конец Г и сильно потянете ходовой конец В влево. Только в этом случае конец Г нужно потом тянуть вправо, а оставшуюся часть узла (полуштыки) — влево. Развязывая таким способом прямой узел, помните, что, если вы дернули ходовой конец право, за коренной тяните влево и наоборот. При развязывании прямого узла не следует забывать, что с какой силой он был затянут, с такой же силой надо и дергать за один из его ходовых концов.

Воровской узел

С первого взгляда он почти не отличается от прямого узла и кажется, что он ему сродни. Но если приглядеться, то становится ясным, что ходовые концы воровского узла выходят из него по диагонали. Воровской узел, как и бабий, и «тещин» узлы, показаны для наглядности, чтобы подчеркнуть их сходство и различие с прямым узлом.

Пользоваться этими четырьмя узлами не рекомендуется, так как они ненадежны для связывания двух тросов.

Любопытно происхождение названия «воровской узел».

Оно появилось на английских военных кораблях в начале ХVII века.

Хищение королевской собственности и кражи личных вещей матросов на кораблях Британии считались обычным явлением. В те годы матросы военных кораблей хранили свои незамысловатые пожитки и пищу, в основном в виде галет, в небольших парусиновых мешках. Мешок, естественно, на замок не закроешь, его можно только завязать.

Как правило, матросы завязывали свои личные мешки прямым узлом. Воры, в основном из числа новобранцев, еще не привыкших к голодному корабельному рациону, совершив кражу чужих галет, не могли правильно завязать узел, которым был завязан мешок. Они вязали нечто похожее — узел, который моряки стали называть воровским.

Существует и вторая версия о происхождении этого названия:

чтобы доказать акт хищения из мешка, владелец умышленно завязывал очень похожий на прямой узел, а вор, не обратив внимания на подвох, завязывал ограбленный мешок прямым узлом. Но как бы там ни было, происхождение самого узла, как и его название, связано с Флотом.

Хирургический узел

Ими до сих пор пользуются хирурги для завязывания нитей лигатур при остановке кровотечения и для сшивания тканей и кожи. В наши дни медицина еще не откзалась от применения узлов, и врачи умело их используют. При полостных операциях хирургам приходится накладывать швы из кетгута (особого материала, получаемого из слизистого слоя кишок барана или овцы), который через 3 — 4 недели рассасывается.

При завязывании кетгут скользит, и, делая на нем узлы, хирурги пользуются особыми зажимами. При микрохирургических операциях медики пользуются чрезвычайно тонким шовным материалом — синтетической нитью в 10 — 200 раз тоньше человеческого волоса. Завязать такую нить можно только при помощи специальных зажимов под операционным микроскопом. Эти нити используют при сшивании стенок кровеносных сосудов, например при реплантации пальцев кисти, при сшивании отдельных нервных волокон. В основном они применяют бабий, прямой, выбленочный, хирургический узлы и так называемый узел «констриктор».

При завязывании хирургического узла сначала делают один за другим два полуузла двумя концами, которые после этого тянут в разные стороны. Затем сверху завязывают, но уже в другую сторону, еще один полуузел. В результате получается узел, очень схожий с прямым. Принцип узла состоит в том, что первые два полуузла не дают двум концам разойтись в разные стороны, пока вяжут сверху еще один полуузел. Этим узлом удобно воспользоваться, когда есть необходимость стянуть и обвязать веревкой какой-нибудь упругий тюк или ношу и затянутую первую половину узла на веревке, не отпуская руками ее концов, приходится прижимать коленом.

Академический узел

Он очень схож с хирургическим узлом, отличаясь лишь тем, что вместо одного второго полуузла он имеет их два. От своего, если можно сказать, прародителя — прямого узла он отличается тем, что ходовой конец троса обносят вокруг ходового конца другого троса дважды, после чего ходовые концы ведут навстречу друг округу и снова обносят их дважды. Иными словами, внизу два полуузла и сверху два полуузла, но завязанных в противоположную сторону.

Это дает ему преимущество в том, что при большой нагрузке на трос он не так сильно затягивается, как прямой узел, и его легче развязать обычным способом.

Плоский узел

Он издавна считался одним из самых надежных узлов для связывания тросов разной толщины. Им связывали даже якорные пеньковые канаты и швартовы. Имея восемь переплетений, плоский узел никогда сильно не затягивается, не ползет и не портит трос, поскольку не имеет крутых перегибов, и нагрузка, приходящаяся на тросы, по узлу распределяется равномерно. После снятия нагрузки на трос этот узел легко развязать.

Принцип плоского узла заключается в его форме: он действительно плоский, и это дает возможность выбирать связанные им тросы на барабаны шпилей и брашпилей, на вельпсах которых его форма не нарушает ровное наложение последующих шлагов. В морской практике существует два варианта вязки этого узла: незатянутый узел с прихваткой его свободных ходовых концов к коренным или полуштыками на их концах (а) и без такой прихватки, когда узел затягивается (б).

Завязанный первым способом плоский узел (в этом виде его называют узлом Жозефины) на двух тросах разной толщины почти не меняет своей формы даже при очень большой тяге и легко развязывается, когда нагрузка снята. Второй способ вязки применяется для связывания более тонких, нежели якорные канаты и швартовы, тросов, причем одинаковой или почти одинаковой толщины. При этом завязанный плоский узел рекомендуется сначала затянуть руками, чтобы при резкой тяге он не перекрутился. После этого, когда на связанный трос дана нагрузка, узел некоторое время ползет и перекручивается, но, остановившись, держит прочно. Он развязывается без приложения особых усилий сдвигом петель, охватывающих коренные концы.

Как уже говорилось, у плоского узла восемь пересечений тросов и, казалось бы, что завязать его можно по-разному существует 256 различных вариантов его завязывания. Но практика показывает, что далеко не каждый узел из этого числа, завязанный по принципу плоского узла (попеременное пересечение встречных концов с под и над), будет надежно держать.

Девяносто процентов, из них ненадежны, а некоторые даже опасны для связывания тросов, предназначенных для сильной тяги. От изменения последовательности пересечения связываемых тросов в плоском узле зависит его принцип, и достаточно чуть-чуть изменить этот порядок, как узел получает другие отрицательные качества. Перед тем как применить этот узел на практике для какого-либо ответственного дела, нужно сначала точно запомнить схему его и связывать тросы именно по ней без каких-либо, даже самых незначительных отклонений. Только в этом случае плоский узел сослужит вам верную службу и не подведет. Этот морской узел незаменим для связывания двух тросов (даже стальных, на которые будет приложено значительное усилие, например при вытаскивании трактором застрявшего в грязи на полколеса тяжелого грузовика).

Кинжальный узел

В зарубежной практике такелажного дела этот узел считается одним из лучших узлов для связывания двух тросов большого диаметра. Он не очень сложен по своей схеме и весьма компактен, когда затянут. Его удобнее всего завязать, если сначала ходовой конец троса уложить в виде фигуры цифры 8 сверху коренного.

После этого вытянутый ходовой конец второго троса продеть в петли, пропустить под среднее пересечение восьмерки и вывести над вторым пересечением первого троса. Далее ходовой конец второго троса нужно пропустить под коренной конец первого троса и ввести его в петлю восьмерки, как указывает стрелка. Когда узел затянут, два ходовых конца обоих тросов торчат в разные стороны. Кинжальный узел нетрудно развязать, если ослабить одну из крайних петель.

Травяной узел

Несмотря на свое название, этот элементарный узел вполне надежен и может испытывать сильную нагрузку. Кроме этого, он легко развязывается при отсутствии тяги. Принцип узла — полуштыки чужими концами (а). Иногда нам приходится связывать два ремня: или две ленты, ну, скажем, вожжи. Для этой цели «травяной» узел очень удобен (б). Его можно завязать, изменив немного «тещин» узел или начав с полуштыков, как это показано на схеме (а).

При затягивании «травяного» узла за коренные концы узел перекручивается и принимает другую форму. Когда он затянут окончательно — два ходовых конца смотрят в одну сторону.

Пакетный узел

Его название говорит о том, что он удобен для завязывания пакетов и свертков. Он прост, оригинален и рассчитан на быструю вязку.

Пакетный узел чем-то напоминает травяной. По своей прочности он не уступает последнему.

Рыбацкий узел

В России этот узел издавна имел три названия — лесовый, рыбацкий и английский. В Англии его называют английским, в Америке — речным или водницким узлом. Он представляет собой комбинацию двух простых узлов, завязываемых ходовыми концами вокруг чужих коренных концов. Чтобы связать два троса рыбацким узлом, нужно положить их навстречу друг другу и одним концом сделать простой узел, а второй конец пропустить через его петлю и вокруг коренного конца другого троса и тоже завязать простой узел.

Потом нужно сдвинуть обе петли навстречу друг другу, чтобы они сошлись вместе, и затянуть узел. Рыбацкий узел, несмотря на его простоту, безбоязненно можно применять для связывания двух тросов примерно одинаковой толщины. При сильной тяге он так крепко затягивается, что практически его уже не развязать. Он широко применяется рыболовами для связывания лески (не синтетической) и для крепления к леске поводков.

Змеиный узел

Этот узел считается одним из самых надежных узлов для связывания синтетических рыболовных снастей. Он имеет достаточно много переплетений, симметричен и сравнительно компактен, когда затянут. При определенном навыке им можно даже связывать струны рояля.

Для этого место связки струны нужно тщательно обезжирить и покрыть шеллаком. Змеиный узел можно с успехом применять для связывания двух тросов, изготовленных из любых материалов, в случае, когда требуется прочное, надежное соединение.

Ткацкий узел

В ткацком деле насчитывается примерно два десятка оригинальных узлов для связывания оборвавшейся нити пряжи и для подключения новых катушек. Главные требования, предъявляемые спецификой производства к каждому ткацкому узлу, это быстрота, с которой можно его завязать, и компактность узла, обеспечивающая свободное прохождение нити через станок. Опытные ткачи поистине виртуозы по вязке своих хитроумных узлов.

Они связывают оборвавшуюся нить буквально за секунду. Им приходится это делать, не останавливая станка. Почти все ткацкие узлы созданы в первую очередь для мгновенного связывания, чтобы в случае обрыва нити обеспечивалась бесперебойная работа ткацких машин. Некоторые из ткацких узлов имеют большое сходство с морскими узлами, но отличны от последних способом завязывания. Некоторые ткацкие узлы уже давно были заимствованы моряками в своем первозданном виде и надежно им служат.

Ткацкий узел, можно назвать «родным братом» шкотового узла. Отличие лишь в способе его завязывания и в том, что последний ввязывают в кренгельс или в огон паруса, в то время как ткацкий узел вяжется двумя тросами. Принцип ткацкого узла считается классическим. Поистине это воплощение надежности и простоты.

Разносторонний узел

Этот узел сродни ткацкому по своему принципу. Разница лишь в том, что в завязанном узле ходовые концы смотрят, в разные стороны — это очень важно при связывании нитей пряжи. Ни по простоте, ни по прочности он не уступает ткацкому узлу и так же быстро завязывается.

Этот узел знаменит также тем, что на его основе можно завязать «король узлов» — беседочный узел.

Польский узел

Его можно рекомендовать для связывания тонких тросов. Он находит широкое применение в ткацком деле и считается надежным узлом.

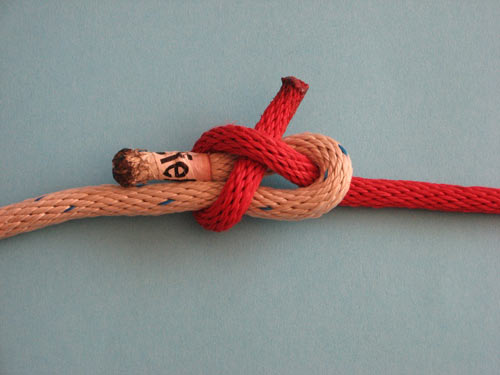

Шкотовый узел

Свое название он получил от слова «шкот» — снасть, которой управляют парусом, растягивая его один нижний угол, если он косой, и одновременно за два, если он прямой и подвешен к рею. Шкоты носят названия того паруса, к которому они прикрепляются. Например, фока-шкот и грота-шкот — снасти, с помощью которых ставятся нижние паруса — фок и грот соответственно. Марса-шкоты служат для постановки марселей, кливер-шкоты вытягивают назад шкотовый угол кливера, а фока-стаксель-шкоты вытягивают назад шкотовый угол фока-стакселя и т.д.

В парусном флоте этот узел применялся тогда, когда надо было ввязать снасть, в огон паруса, серединой, как например, марса-лисель-шкот. Шкотовый узел прост и очень легко развязывается, но вполне оправдывает свое назначение — надежно держит шкот в кренгельсе паруса. Сильно затягиваясь, он не портит троса. Принцип этого узла заключается в том, что тонкий ходовой конец проходит под коренным и при тяге прижимается им в петле, образованной более толстым тросом. Применяя шкотовый узел, всегда следует помнить о том, что он надежно держит только тогда, когда на трос приложена тяга.

Этот узел вяжут почти так же, как и прямой, но его ходовой конец пропускают не рядом с коренным, а под него. Шкотовый узел лучше всего применять для крепления троса к готовой петле, кренгельсу или коушу. Применять шкотовый узел на синтетическом тросе не рекомендуется, так как он скользит и может выхлестнуться из петли.

Для большей надежности шкотовый узел вяжут со шлагом. В этом случае он похож на брамшкотовый узел; разница в том, что его шлаг делают выше петли на коренной части троса вокруг сплесня. Шкотовый узел является составным элементом некоторых видов плетеных рыболовных сетей.

Брамшкотовый узел

Так же как и шкотовый узел, свое название он получил от наименования снасти — брамшкот, которой растягивают шкотовые узлы нижней кромки прямого паруса при постановке брамселей. Если шкотовым узлом завязывают одинарные шкоты нижних парусов, то брамшкотовым узлом завязывают брамшкоты и бом-брам-шкоты, брам-фалы и бом-брам-фалы, а также брам-гитовы. Брамшкотовый узел надежнее шкотового, потому что не сразу развязывается, когда прекращается тяга на трос.

От шкотового узла он отличается тем, что петлю (или кренгельс) обносят ходовым концом не один, а два раза и под коренной конец пропускают также дважды. Во времена парусного флота брамшкотовый узел находил широкое применение при работе со снастями. Он применялся тогда, когда нужно было какую-нибудь снасть взять концом в огон, например брам-шкоты и брам-гитовы.

Обычно им завязывались брам-гинцы в брам-фал и гинцы в топенант нижних реев. Брамшкотовый узел надежен также для связывания двух тросов разной толщины. Он хорошо держит на синтетических тросах равной толщины.

Докерский узел

В морской практике нередко возникает необходимость прикрепить к толстому канату намного более тонкий по сравнению с ним трос. Такая необходимость всегда есть во время швартовки судна к причалу, когда с палубы нужно подать один или сразу несколько швартовных концов. Существует несколько способов крепления бросательного конца к швартову, у которого нет огона, но наиболее распространенный из них — применение докерского узла.

Чтобы завязать этот узел, ходовой конец толстого троса, к которому вы намерены прикрепить тонкий трос, нужно сложить вдвое. В образовавшуюся петлю снизу ввести тонкий трос, сделать им один обнос вокруг коренной части толстого троса, пропустить под тонкий, потом над ходовым концом толстого троса и, пропустив под тремя тросами, ввести в петлю.

Докерский узел достаточно надежен, чтобы бросательным концом вытянуть (или поднять на палубу с берега) тяжелый швартов, и быстро развязывается. Его лучше всего применять как временный узел.

Скорняжный узел

Кажется странным, что этот замечательный узел, давно известный скорнякам, до сих пор остался незамеченным моряками. Его схема говорит сама за себя. Он сравнительно прост, имеет достаточно пересеченных концов и компактен.

Кроме того, скорняжный узел обладает отличным свойством: рассчитанный для сильной тяги, он крепко затягивается, но и без особого труда развязывается. Этот узел с успехом можно применять для связывания синтетических тросов и рыболовных лесок.

Лиановый узел

Этот узел, хотя и не получил распространения на флоте, относится и числу оригинальных и надежных узлов для связывания тросов. Он уникален тем, что при очень простом переплетении каждого конца в отдельности крепко держит при очень сильной тяге и, более того, очень легко развязывается после снятия нагрузки на трос — достаточно сдвинуть любую из петель вдоль соответствующего коренного конца и узел тут же рассыпается.

Он не скользит на синтетической леске и может с успехом применяться рыболовами.

Охотничий узел

В наше время изобрести новый узел — дело почти невероятное, так как за пять тысячелетий их придумано не более 500 штук. Поэтому не случайно изобретение английским врачом-пенсионером Эдвардом Хантером в 1979 году нового узла вызвало в морских кругах многих стран своего рода сенсацию.

Британские патентоведы, выдавая Хайтеру патент на его изобретение, признали, что узел действительно новый. Более того, он отлично держит на всех тросах, включая самые тонкие синтетические лески. По существу охотничий узел представляет собой удачное сплетение двух простых узлов, завязанных на концах тросов. Доктор Хантер не преследовал цель придумать новый узел, а завязал его совершенно случайно.

Поскольку фамилия Хантер в переводе с английского означает «охотник», у нас этот узел назвали охотничьим.

Морские узлы

Делаем петлю на стальном тросе

Часто помимо решения задачи «как заплести трос» возникает потребность в образовании петли на его конце. Например, при ремонте растяжки на буксировочном тросе или на антенне появляется необходимость опустить что-то на глубину, например погружной насос. Поскольку стальной трос или канат достаточно жесткий, то просто завязать его узлом на конце не получится. В таком случае ничего другого не остается, кроме как заплести трос в петлю. И в этом тоже нет ничего сложного. Так же как и в том, чтобы заплести трос стальной проволокой.

Связываем петлю узлом булинь

Перед тем как начать вязать более сложные узлы, рекомендуется изучить беседочный, так как он служит основой для понимания других вариантов. Помимо этого, такой узел универсален и может быть использован для связывания двух веревок или закрепления на опоре. Для того чтобы быстро завязать его в походных условиях, нужно хорошо ориентироваться в веревке, не только удобно устроившись в кресле у себя дома, но и на влажной сырой земле под дождем. В походе на Эльбрусе некогда вспоминать, как завязать булинь. При низкой температуре, даже если знать процесс, с замершими пальцами сделать это будет намного труднее.

Для того что бы понять, как вязать булинь, его лучше всего ассоциировать с петлей на веревке. Существует множество стилей завязывания узла, от которых зависит скорость и удобство. Чтобы найти выход из любой ситуации нужно научиться представлять конечный результат. Понимание структуры позволит завязывать как одинарный, так и двойной узел булинь без инструкции, выработав собственный стиль.

Для того чтобы понять, как вязать узел булинь, нужно придерживаться такой последовательности:

положите веревку на стол или другую поверхность (во время обучения), так чтобы один из концов был под правой, а другой под левой рукой;
образуйте петлю ближе к левой руке, так чтобы правый конец был верхним, и проденьте его через тыльную сторону;
обведите свободный конец по тыльной стороне веревки и проденьте его через верхнюю часть петли;
затяните узел.

Для завязывая двойного узла булинь также придерживайтесь пошаговой инструкции:

положите веревку на поверхность, так чтобы сдвоенный конец был под правой рукой;
сложите веревку вдвое;
образуйте такую же, как и для одинарного узла петлю;
проденьте через тыльную сторону петли сдвоенный конец;
проведите между веревок сдвоенного конца новообразовавшуюся по правую руку петлю.

Процесс выполнения работы

1. Концы обычного семипрядного троса ровно обрезаем болгаркой либо обрубаем молотком (его острой частью). 2. Расплетаем трос на 50-70 см и при помощи отвертки делим его на две части. В одной получается три пряди, а в другой — четыре. 3. Свиваем пряди обеих частей между собой. 4. Делаем петлю с диаметром не менее 10 см. 5. Сгибаем первую четырехпрядную часть навстречу другой, которую помещаем в изгибы основного троса. 6. Концы сплетенных нитей поочередно обкручиваем вокруг импровизированного черенка. 7. Затем каждую свободную прядь закручиваем поочередно вокруг черенка, вплетая в петлю, и повторяем процесс. 8. После этого, накладывая последующий на предыдущий, накрываем концы всех прядей. В итоге таких манипуляций получаем две нити, которые необходимо разместить с помощью отвертки между петельными. В этом месте лучше заделать кусочками трубок, расплющив их, либо применить изолирующую ленту. Это поможет в дальнейшем избежать травм.

Огон на канате или тросе

Говоря о том, как заплести трос — стальной или из другого материала, следует упомянуть и о том, что можно сделать огон. Это немного сложнее. На некотором расстоянии от конца троса делается прочная временная марка, такими же марками закрепляются и концы его прядей. После этого следует распустить конец каната.

В форме петли трос укладывается на поверхность (желательно твердую), пробиваются все его пряди. Пробивок делают несколько, но особое внимание уделяют первой, так как она является самой важной из них. Надежность и прочность огона обеспечивается в основном именно первой пробивкой. Это тоже приемлемый способ того, как заплести трос. Схема не вызовет трудностей.

Связываем веревки змеиным узлом

Змеиный узел – это еще один вариант, используемый для соединения двух концов. Применяется для нейлоновых нитей и имеет высокую надежность. Второе название – кровавый. Оно обосновывается тем, что в прошлом узел использовали для завязывания петли на виселице.

Для завязывания узла нужно:

расположить веревки параллельно;
обвести конец одной веревки вокруг другой через верх трижды;
сделать то же самое для другой веревки, за исключением того, что обводить здесь уже нужно через низ;
концы продеть в образованное между веревками кольцо;
потянуть за основы веревок, после чего узел легко затянется.

Как завязать петлю на тросе?

Если по каким-то причинам вы решите попробовать завязать петлю, а не расплетать трос и свивать пряди, как было рассмотрено выше, то можно воспользоваться старинным морским узлом, наиболее простым – дубовым. Алгоритм данного способа того, как заплести стальной трос, представлен ниже:

Сложите вдвое конец троса и заверните его таким образом, чтобы получилось кольцо.
Петлю, которая образовалась на конце, проденьте в кольцо и крепко затяните. Получится крепкий и весьма надежный узел. Его главный недостаток в том, что при натяжении он очень сильно затягивается и потом его довольно сложно развязывать.

Теперь вы сможете сами починить стальной трос, поскольку знаете, как заплести трос в петлю, и впредь такая поломка не причинит вам особых хлопот.

Связываем веревки ткацким узлом

Для связывания двух веревок между собой можно использовать и ткацкий узел. Его также называют текстильным, так как изначально применялся для скрепления нитей.

Для того что бы завязать такой узел как ткацкий, понадобится:

завязать на конце одной из веревок простой узел, пропустив через образованную снизу петлю конец второй, оставив запас длины для страховочных узлов;
повторить действие со второй веревкой, но образовав петлю сверху;
затянуть узел;
образовать страховочные узлы из оставшихся концов в таком же порядке.

Восьмёрка

Это традиционный узел, используемый во всех случаях, когда вам необходимо прикрепить что-либо к верёвке. Его легко вязать, он выдерживает большие нагрузки, а в последующем такой узел можно довольно просто развязать, чтобы освободить верёвку.

Узел «Восьмёрка» имеет два варианта. Первый применяется в тех случаях, когда у вас есть один свободный конец. Он выглядит довольно сложным, однако стоит вам только один раз разобраться в последовательности действий, как всё получится само собой.

Второй вариант можно использовать тогда, когда оба конца верёвки свободны. Этот узел настолько прост, что его можно завязать с закрытыми глазами, и в то же время он полностью надёжен.

Связываем веревки шкотовым узлом

Шкотовый узел применяется для скрепления двух концов. Перед тем как завязать шкотовый узел, стоит запомнить, что его применение на синтетических тросах небезопасно. Так как синтетические волокна скользкие, узел может легко развязаться. Шкотовый используют лишь для натуральных веревок, находящихся под нагрузкой.

Для того чтобы завязать этот узел, нужно:

конец одной из веревок (на изображении находится слева) сложить в петлю;
через тыльную сторону веревки провести конец второй (на изображении справа);
обвести правой веревкой сложенную в петлю левую;
провести конец правой веревки в образованную ей же петлю.

Водительский узел

Действительно легендарный узел, который имеет много различных названий и ещё больше практических применений. Этот узел используется в строительных работах, при транспортировке, в туризме и других случаях, когда вам необходимо плотно и туго закрепить какую-либо вещь.

Для тех читателей, которым сложновато ориентироваться в анимированных рисунках, имеется дополнительная инструкция, содержащая статичные фото каждого шага. Вы сможете найти её по этой ссылке.

А какие ещё узлы вы считаете практически полезными и необходимыми для освоения?
