Одним из наиболее подверженных поломкам мест подвески автомобиля является шаровая опора. Этот элемент нередко выходит из строя даже на самых надежных авто, а ремонтные работы порой стоят очень дорого. Поэтому определенной популярностью пользуется процедура восстановления шаровых опор, которая не потребует проведения замены и покупки новых элементов подвески. Это достаточно сложная процедура, которая требует от автомобилиста поиска качественного сервиса. Впрочем, многие владельцы автомобилей утверждают, что можно и самостоятельно провести восстановление опор, как и любых других элементов подвески. С этим утверждением сложно согласиться, особенно, после изучения процедуры данного действия.
В последние годы произошел определенный бум закупки сервисными центрами хитрого оборудования для восстановления шаровых опор. Это способствовало распространению мнения о том, что опоры можно ремонтировать, так зачем покупать новые? На самом деле, есть масса противоречий в теории восстановления шаровых, ведь этот элемент является одним из главных элементов подвески. От него зависит не только наличие или отсутствие посторонних звуков в салоне при поездке, но и такие факторы, как безопасность и реальный комфорт передвижения. Поэтому принимать решение о восстановлении шаровых опор стоит с полным пониманием возможных последствий такого действия.
Важный узел автомобильной подвески

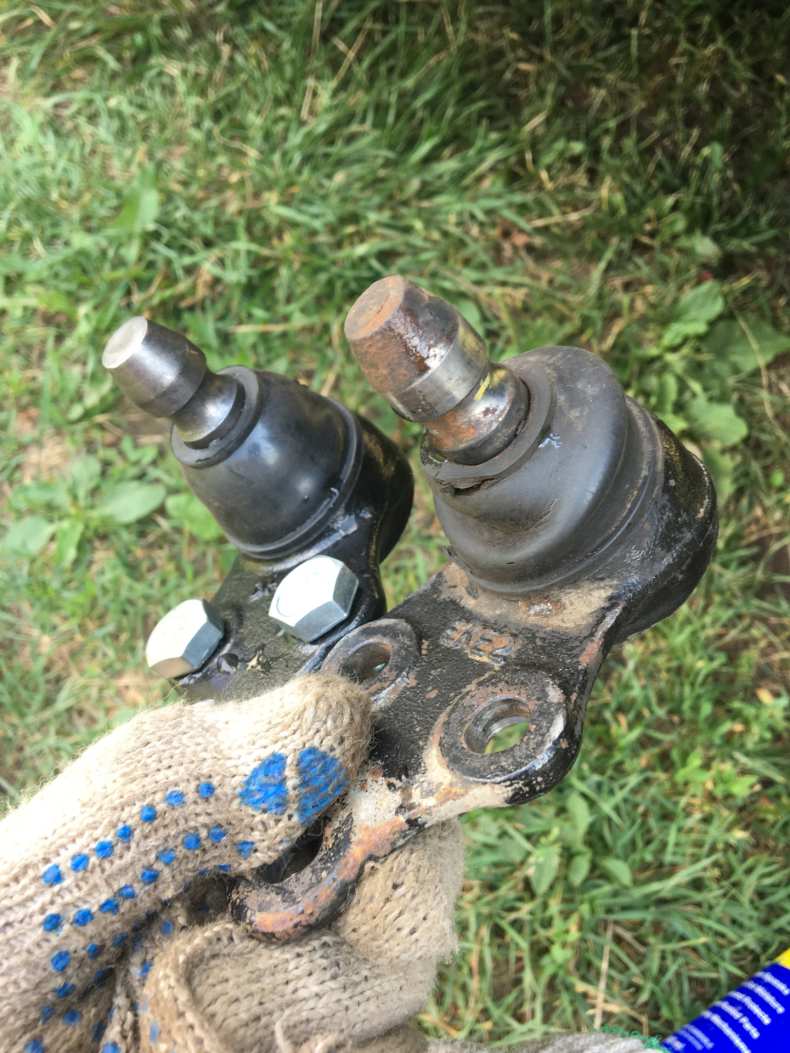

Шаровая опора выполняет в каждом автомобиле немаловажные для его комфорта и безопасности функции. Она представляет собой элемент подвески, оснащенный железным стержнем с шарообразным наконечником с одной стороны и резьбой с другого конца.
Комплектация данной детали предполагает наличие особого кожуха, куда можно заливать полимерный наполнитель. В кожухе должна быть предусмотрена полусферическая приемная часть для крепления шаровой части пальца.
Съемник-вилка
У кого же нет ни денег, ни станков, и даже хороших слесарных навыков, предлагаю изготовить самому очень простой и надежный съемник.
Материал: стальной пруток диаметром 18 мм. Съемник сварен из трех деталей в виде вилки. Для изготовления потребуются «болгарка» (хотя можно обойтись ручной ножовкой по металлу и большим драчевым напильником) и сварочный аппарат (если его нет, то можно обратиться к сварщику даже невысокой квалификации).
Принцип работы съемника очень простой. Сначала отвинчиваем гайку с шарового пальца. Вставляем вилку съемника между рычагом и тягой насколько можно (до упора) и ударяем молотком по штырю. Если надо — удар повторяем до тех пор, пока стержень шарового пальца не выйдет из конического гнезда рычага.
Самодельный съемник шаровых опор: 19 фото пошагового изготовления своими руками.
Предлагаем Вашему вниманию самодельное приспособление — съёмник для шаровых опор сделанное умельцем Александром Панковым.
Прочная фиксация и защита пыльником
Благодаря наличию такого крепежного гнезда опора без труда монтируется в кожух и в дальнейшем не доставляет проблем в плане нештатных вибраций и рывков. В то же время технически верное расположение шарового конца позволяет пальцу колебаться совершенно беспрепятственно и разновекторно.
Вся эта сборка защищается от грязи пыльником, представляющим собой прочный и долговечный резиновый чехол с цилиндрическим и коническим сечением.
Благодаря пыльнику в узел подвески не проникают песок, камни, антигололедные реагенты, что позволяет существенно продлить срок службы шарнирного соединения и тем самым понизить стоимость эксплуатации автомобиля.
Установка шарнира в подвеску
Тот сегмент шарнирного узла, на котором предусмотрена резьба, монтируется в соответствущие приемные отверстия, имеющиеся в рычаге, после чего производится фиксация с помощью гайки.
Ради полноценной работы узла следует позаботиться о том, чтобы имела место стопроцентная взаимная мобильность опорной части и рычага.
Полезные советы
- Не беритесь за восстановление шарнира, если палец вынимается из него без разборки, такому узлу не поможет ремонт, а только замена. Отверстие под палец в корпусе должно быть меньше диаметра шара чтобы. В случае износа вкладыша, палец не мог вылететь из корпуса, став причиной аварии.
- Восстанавливая шарнир своими руками, разбирайте его полностью и шлифуйте шар пальца, каким бы способом вы ни собирались реставрировать узел. Тогда плоду вашей работы не так скоро понадобится замена. Даже собираясь, использовать для восстановления экструдер не поленитесь разобрать шарнир чтобы посмотреть не нужна ли замена пальцу. Если не нужна, тогда только отшлифуете его шар.
Главное предназначение шаровой опоры
Чтобы понять, какие именно функции выполняет резиновый шарнир, достаточно изучить конструкцию поворотного кулака, являющегося компонентом фронтальной подвески, обеспечивающей сопряжение колес с кузовом.
- Задача шаровой опоры заключается в обеспечении необходимой подвижности кулака, благодаря которой машина получает возможность быстро и мягко поворачивать на любой скорости движения.
- Дополнительным залогом комфортного руления является применение безотказной рулевой системы.
Наиболее распространенные неполадки
Каждый автолюбитель вполне способен собственными силами выявить накопившиеся в шарнире отклонения от нормы.
О том, что текущие показатели работы шаровой опоры более не соответствуют штатным показателям, можно догадаться по следующим признакам:
- Появление подозрительных шумов, исходящих из подвески, в особенности при движении по грунтовым и бетонным дорогам, преодолении рытвин, ям и плиточных стыков. Больше всего такой звук напоминает эффект от происходящих при сильном ветре ударов пластмассовых панелей забора о его железные стойки. В подвеске машины тоже имеет место ударное соприкосновение пластика и металла;
- В холодное время года поездки на машине сопровождаются непрерывным скрипом. Данное развитие событий служит свидетельством того факта, что произошел разрыв ограждающего шарнир пыльника. В дальнейшем в случае проникновения влаги в щели на резиновом корпусе пыльника не исключено отвердение на морозе смазочного материала.
Как диагностировать неисправность
Чтобы диагностировать неисправность подшипника ступицы, можно использовать помощьавтосервиса, или же сделать это самостоятельно. Диагностика происходит следующим образом.

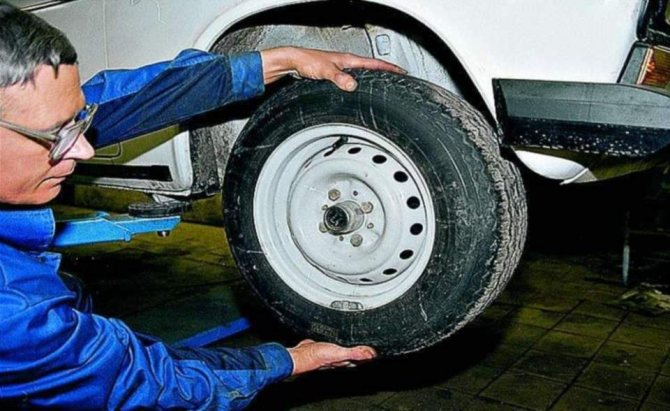

Устанавливаем машину на ровном месте, после чего проверяем вертикальный люфт. Для этого поддомкрачиваем переднюю подвеску. Потом кладем руку на верхнюю часть колеса и совершаем движения от себя-к себе. О выходе из строя расходника будет свидетельствовать похожий на щелчки звук.
Для проверки можно использовать и еще один способ. Поддомкрачиваем рычажные стойки автомобиля. Машину заводим, колеса разгоняем, а потом резко останавливаем. Вышедший из строя элемент будет находиться с той стороны, откуда исходит шум, похожий на гул.
Если проблема уже запущена, то скрежет будет слышен даже в том случае, если колесо на приподнятом при помощи домкрата автомобиле крутить вручную по часовой стрелке. Кроме этого, во время прокрутки колеса будет явственно виден сильный люфт.
Самый уязвимый элемент шарнира

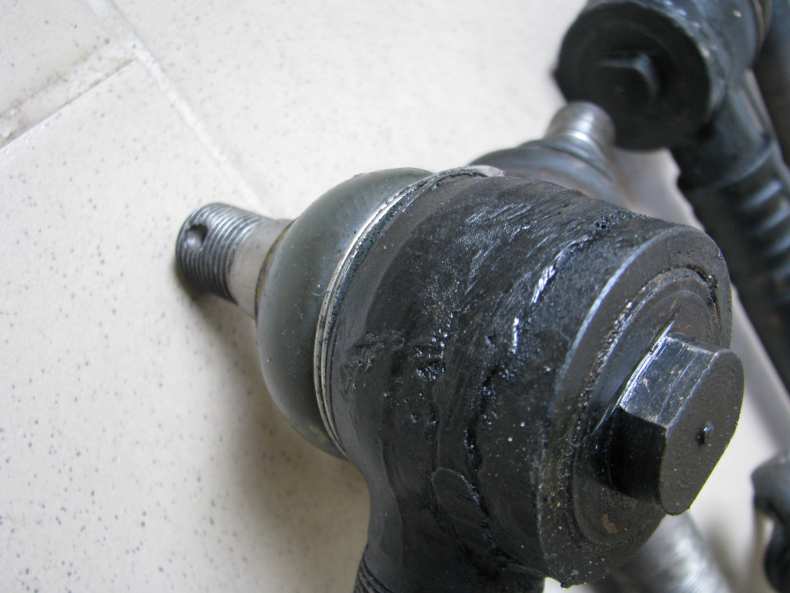

Автолюбителю следует иметь в виду, что щели и разрывы на поверхности пыльника образуются со стопроцентной вероятностью. Они являются неизбежным следствием долгого пользования машиной, ее хронических перегрузов и разрушительных атмосферно-климатических факторов.
В целом ряде случаев свою лепту в разрушение пыльника вносит беспощадная к подвеске манера езды.
При появлении признаков нарушения целостности пыльника следует как можно быстрее прекратить эксплуатацию транспортного средства. В противном случае вырастет вероятность проникновения в опору сора и грязи, вызывающих абразивную деформацию компонентов.
Можно ли сделать замену шаровой своими руками
Как известно, все гениальное — просто. Вот почему для неопытного автолюбителя лучшим путем исправления поврежденной шаровой опоры будет визит в фирменный автосервис.
Его мастера не станут изобретать велосипед, к чему весьма склонны кулибины из гаражных мастерских, и восстановят работоспособность узла в полном соответствии с официальными ремонтными регламентами.
- В то же время в целом ряде случаев имеется возможность диагностировать неполадки шаровой опоры без помощи профессиональных автослесарей.
- Автолюбители с большим стажем вполне способны отремонтировать шаровый агрегат собственными силами.
Чтобы не допустить при этом досадных ошибок, следует точно узнать, насколько сильно был разрушен пыльник, есть ли в узле заметный люфт и длинные широкие трещины.
Восстановление
- Наждак или болгарка.
- Экструдер.
- Электродрель с большим патроном (чтобы можно было зажать в него палец для шлифовки шара наждачной бумагой).
- Слесарные тисы.
- Сварочный аппарат (лучше полуавтомат).
- Компрессор.

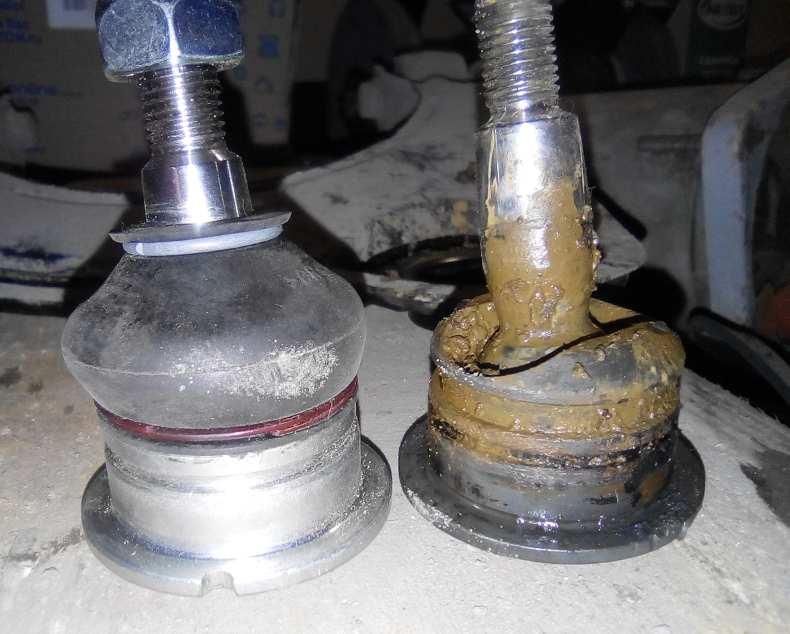

Реставрация опор может происходить двумя способами:
- Переделывание неразборного шарнира в разборный, шлифовка шара пальца и замена вкладышей.
- Ремонт за счет нагнетания размягченной пластмассы в зазор между шаром и корпусом применяя экструдер.
Конечно, не стоит закупать оборудование для разового ремонта, но простейший экструдер можно быстро сделать своими руками из старого главного тормозного цилиндра, приладив к нему рычаг для надавливания на поршень. Подогревать его для размягчения пластмассы можно горелкой или паяльной лампой.
Проведение работ
Ремонт и восстановление первым способом начинается с разборки опор. Для разборки корпуса сваренного из двух чашек, нужно высверлить на одной из чашек точки сварки и разделить чашки при помощи зубила и молотка. На корпусе со вставленным донцем, при помощи наждака или болгарки стачивают развальцованные края, и ударом молотка в торец пальца выбивают дно. В корпус из двух чашек вставляется вкладыш с пальцем, половинки прижимаются друг к другу и делается несколько прихваток сваркой, стараясь не перегреть вкладыш. У корпуса с вынутым дном измерьте наружный и внутренний диаметр и изготовьте стальное кольцо в соответствии с этими размерами высотой около 10 мм с резьбой внутри и пробкой, ввинчивающейся в него. Приварите кольцо к корпусу, остудите, вставите вкладыш с пальцем в корпус ввинтите пробку, подожмите ей вкладыш, просверлите в кольце отверстие Ø 2 мм вплотную к пробке и зашплинтуйте.
Ремонт и восстановление своими руками вторым способом обычно проходит без разборки узла.
В дне корпуса сверлят отверстие диаметром около 6 мм, его размер зависит от того какой экструдер вам доступен. Зазор между шаром и вкладышам очищается от грязи и продувается сжатым воздухом от песка и стружки. Через просверленное в днище отверстие используя экструдер в зазор между шаром пальца и корпусом, нагнетается размягченная пластмасса. Дайте ей остыть и ремонт готов. Недостатком этого способа является то что вы не видите сохранилась ли геометрия шара и не можете отшлифовать его, убрав следы коррозии, поэтому результаты восстановления будут недолговечны.
Правильная диагностика шаровой опоры
После определения степени износа шарнира ремонт производится по следующим сценариям:
- Если пыльник растрескался, но люфта не наблюдается, то осуществляется замена пыльника;
- Если же пыльник разрушен и есть признаки люфта, то потребуется замена всей шаровой опоры, причем безотлагательно. Иначе каждая новая поездка даже с пустым багажником может привести к печальным последствиям.
Отзывы о способах отремонтировать механизм
А технологии восстановления собственно две — или внутрь чего-то залить, сняв чехол, или разобрать полностью шаровую, выпрессовав дно. Заодно масленку вворачивали. Либо просто на прессе обжимали внешнюю часть. Но чаще-то всего шаровая умирает от порванного чехла, потом внутрь набивается грязь, песок, вода, стачивая и втулки, и железо, и шар. Так что далеко не каждую шаровую можно восстановить. И не суть важно, как восстанавливать, залить или разобрать, главное чтобы в принципе можно было.
mogui
https://forums.drom.ru/habarovsk/t1151615673-p2.html
Я ездил на восстановленных шаровых и рулевых года два, ничего плохого не скажу, правда и хорошего тоже… Владелец СТО (по его словам) себе сразу восстанавливает даже новые запчасти, говорит — восстановленные держатся дольше… Я привык выводы делать исходя из понимания процесса, а как можно восстановить с виду неразборную деталь, мне непонятно… СТОшники говорят: палец вынимается, износ пальца токарят, потом полируется и заливается пластиком.
Zhornic
https://www.land-cruiser.ru/index.php?showtopic=120678
Откровенно ржавые заливать не имеет смысла, так как геометрия пальца уже будет слишком нарушена, что приведет к неправильной форме залитого полимера, ну и все вытекающие от этого.
ArxivatoR
https://www.drive2.ru/l/1354317/
Приведите примеры ДТП, которые произошли по вине восстановленных шаровых, а не из-за соблюдения дистанции или скоростного режима, например. Сам занимаюсь ремонтом, видел много восстановленных деталей, есть постоянные клиенты, которые отъездили на восстановленных больше 50 тыс. и отлично, главное — вовремя восстановить! А если вы боитесь за свою жизнь, то покупайте новые авто, а не хлам, который в Европе уже в утиль отправляют, и соблюдайте ВСЕ правила дорожного движения. P.S.: То что вы купили новую запчасть, не значит, что она хорошая, особенно на наших рынках. Новая новой рознь.
maleid
https://forum.onliner.by/viewtopic.php?t=1118334&start=40
Чтобы принять решение, как ремонтировать подвеску — просто посчитайте стоимость восстановления. В каких-то случаях есть смысл купить новый узел, иногда ремонт будет рентабельнее. В любом случае разнообразие возможностей даёт шанс сэкономить.
Недопустимость эксплуатации поврежденных шарниров
Важно иметь в виду, что целостность шаровых опор определяющим образом влияет на безопасность движения, причем даже по ровным городским автотрассам.
В случае критического разрыва шаровой опоры проихсходит подлом колеса, из-за чего оно перестает вращаться.
В итоге машина устремляется не по заданной ей рулем траектории, а по вектору, созданному заблокированным колесом.
- Если шаровая опора еще цела, но в ней наблюдается люфт, то возникает угроза потери управляемости.
- Это значит, что на запруженной машинами дороге водитель просто не сможет уйти в нужный момент от столкновения или бокового соприкасания.
Чтобы не допустить подобного развития событий, необходимо при малейших проявлениях чрезмерной амортизации шарниров тщательно продиагностировать их.
