Почему нужно использовать текстолит

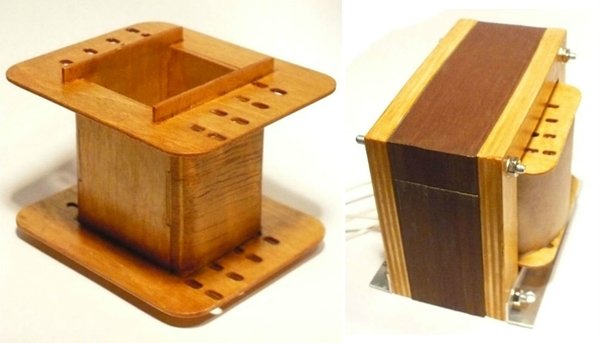

По стандарту обмотки силового трансформатора выполняются на специальных каркасах. Для изготовления каркасов на заводах, то есть на серийном производстве, применяют прессованные варианты из пресс порошков. Состав этих пресс порошков определяет основные химически и физические свойства, которыми будет обладать деталь в дальнейшем. Но если производство мелкосерийное или же трансформатор, в частности его каркас, изготовляется в домашних условиях, то используют слоистые пластинки, а также гетинакс, картон.
Ранее наиболее часто применяющимся вариантом служил гетинакс, который обладал средними характеристиками, но минимальной стоимостью. Потом стали использовать картон. Несмотря на его отличительные свойства и простоту использовании он не сумел прижиться, так как требовалась обязательная пропитка гигроскопичному материалу.

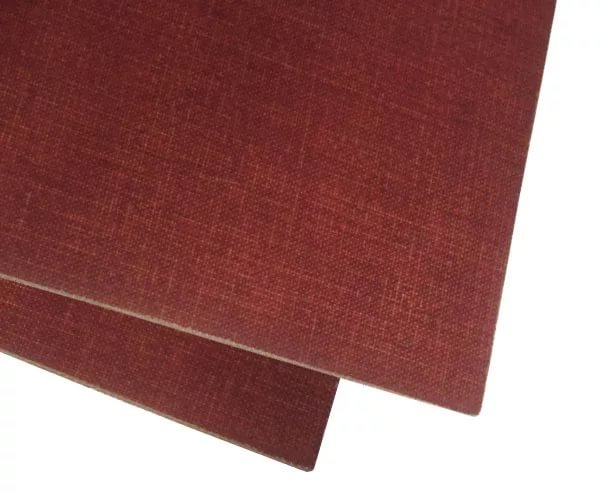

Особенности

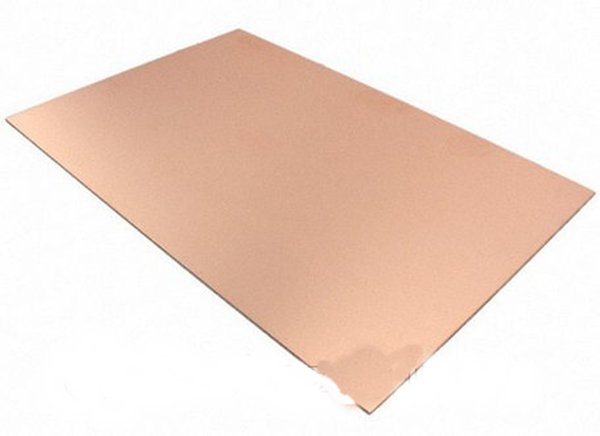

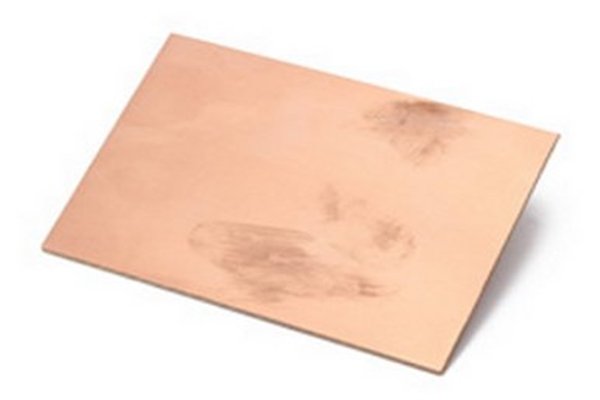

Текстолит является оптимальным в плане соотношения качества, удобства и цены. Он отлично поддается любой обработке, например, механической или термической. Обрезка листов до 1,5 миллиметров проводится и в холодном состоянии, что удобно, если речь идет не о крупном серийном производстве. Используются для минимальных по толщине пластов гильотинные ножницы. А если листы немного толще, то используется циркулярная пила.
Текстолит, толщина пласта которого превышает 3 миллиметра, распиливается уже в горячем состоянии. Но можно не нагревать до температуры плавления, оптимальным будет нагрев от 80 градусов (в крайнем случае 120 градусов).
Удобный этот материал и для тех, кто занимается изготовлением каркасов в домашних условиях. Можно брать только часть, а после этого провести опиловку над профилем. Швы покрываются специальным слоем, а каркас лаком для обеспечения защиты от влажности, повышения жесткости и улучшения защиты обмоток. Также тонкий слой лака служит для обеспечения гигроскопичности, обязательно требуется выбирать качественный состав.
Дополнительные требования
Для гильзы каркаса используются гетинакс идентичной толщины. В некоторых ситуациях есть смысл брать большую по толщине катушку, чтоб получить ровную форму обмоток. Ребра гильзы делаются слегка круглой формы. Это поможет избежать излома или уменьшить его угол, что непременно проявляется при намотке на первых слоях инструмента. Но следует избегать и проявления излишней округленности. Это понизит прочность поверхности.
Размеры материала берутся в строгом соответствии с тем, каких размеров сам трансформатор и дроссель. Для минимальных по размерам устройств чаще прибегают к установке каркасов из материала толщиной от 0,2 до 0,5 миллиметров. Для больших катушек берутся варианты с толщиной от 2 миллиметров.
Отдельно стоит отметить важность использования качественного клея. Текстолитовые каркасы обязательно просто автоматически складываются и закрепляются друг с другом, но бывают ситуации, когда они соединяются между собой при помощи клея. Столярный клей или универсальный, который можно купить в любом строительном магазине, подходит только для проклейки каркаса трансформатора из картона, но для текстолита использовать его не разрешается.
Классификация разновидностей

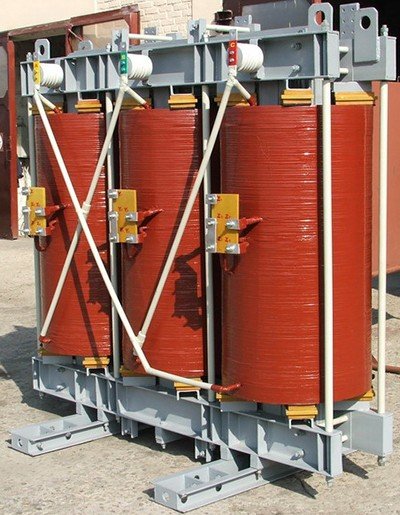

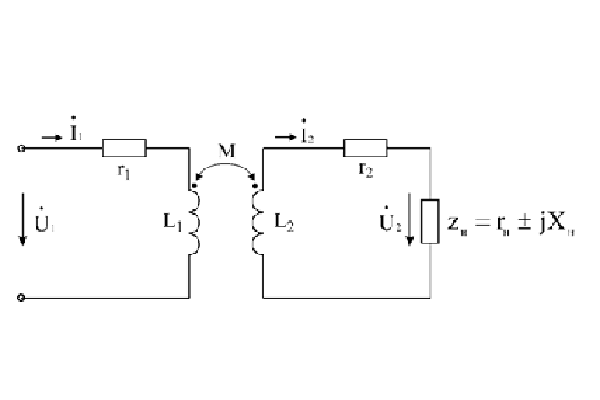

Все виды воздушных трансформаторов сводятся к двум группам:
- Импедансные, используемые для согласования значений падения напряжения у источника и потребителя нагрузки с целью обеспечения наиболее эффективной передачи энергии;
- Изолирующие, которые применяются по соображениям безопасности для изоляции части оборудования от источника энергии.
В воздушных трансформаторах все токи считаются возбуждающими. Они индуцируют вторичное напряжение, значение которого сравнимо с общей индуктивностью электрической системы. Поэтому материал основы сердечника отличается наивысшими показателями магнитной проницаемости. К таким материалам относят также стекло, фарфор, слюда, некоторые виды пластмассы.
Однако только электроизоляционный картон ГОСТ 2824-86 отличается благоприятным сочетанием показателей прочности (электрической и механической), плотности и стойкости к перепадам влажности окружающей среды.

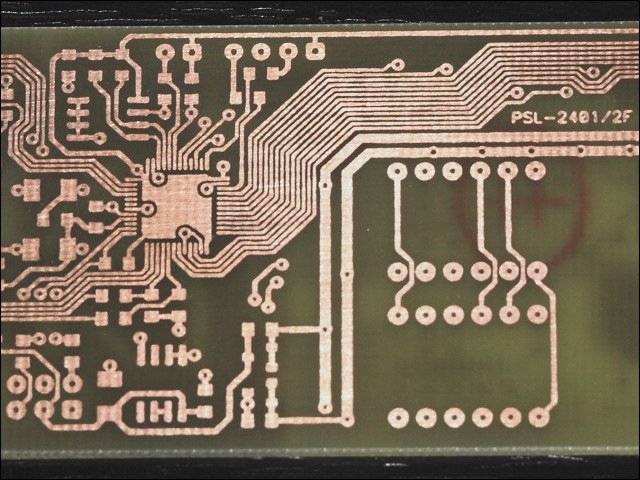

Разметка
Разметка — первый этап, который проводится при наличии материалов и инструментов. Важно тщательное исследование, позволяющее определить технические характеристики.
Допустимо делать ее вручную при помощи специальных таблиц (но обратите внимание, что в таком случае придется рассчитывать все самостоятельно, используя формулы).
Можно выбрать и разметку при помощи программ — есть в бесплатном доступе такие в интернет. Но в таком случае начинающий радиолюбитель не сможет понять алгоритм расчета и научиться выполнять рамку самостоятельно, без использования компьютеризированного оборудования.
Как сделать вручную
Проверка прочности и особенностей закрепления проводится опытным путем. Берется катушка, точней ее образец, который будет не жалко выкинуть, на него накладываются 10 витков, которые будут использоваться для основного трансформатора.
Выбирается стержень с диаметром в четыре раза большим для проводов с толщиной от 0,96 миллиметров, в пять раз больше, если берутся провода до 1,56 миллиметров и в шесть раз толще, если толщина провода превышает 2,44 миллиметра. Это необходимо обязательно учитывать, подобранные инструкции есть в специальной технической литературе.
Отдельно следует рассчитывать то, что кроме определенного изгиба, который непременно образуется на первых нескольких слоях сильней, а после начнет закругляться, есть и сильное натяжение, и растяжение. Во время разметки каркаса учитывают, что кратность увеличивается в несколько раз. Например, для провода, который имеет толщину 1 миллиметров, радиус закругления будет около 5 миллиметров. Радиусы для любых по диаметру проводов также размещается в соответствующих таблицах.
Выбор класса
Проведение разметки по образцам позволяет избежать появления неплотных и неровных поверхностей в обмотке. Тонкий гетинакс используется, если требуется увеличить жесткость каркаса. Например, если мощность устройства составляет до 10 Вт, то размеры деталей маленьких будут составлять 0,5, средних — 0,7 до 1,5, а больших — от 1. Мощность до 100 Вт подразумевает использование 0,7 — 1, 2,0 — 4, 1 — 2 миллиметровых деталей соответственно. Для приборов с мощностными показателями от 100 до 500 Вт берутся до 1 до 2 мм для класса а, от 3 до 6 для б, от 1,5 до 3 для класса в.
Для последнего типа, с наибольшими показателями мощности, целесообразно увеличить радиус закругления путем приближения к оптимальным показателям значения округления. Лучше брать специальные вкладыши из материала, который используется для витых магнитных проводов. Применяют их в том случае, если по толщине магнитопровод больше в два раза, чем рабочий стержень устройства.
Дополнительно устанавливают на детали большую часть выступающей части на 3 миллиметра. Это нужно для того, чтоб щеки каркаса крепились прочно у оборудования. Гильза по размеру делается чуть больше рабочего стержня на 0,5 мм, зазоры не должны превышать этого показателя. Обязательно учитывают, получается ли каркас с помощью аппаратного воздействия или же он поставляется в комплекте устройства.
Расчет при помощи программ

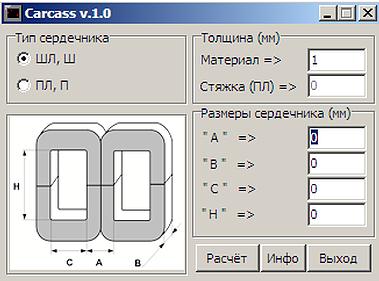

В интернете есть несколько десятков программ, при этом большинство из них в бесплатном доступе, которые проводят расчет трансформатора, его каркаса. В частности, популярностью пользуется программа CARCASS, от версии 1.0, 2.0 и далее. Она работает в онлайн-режиме, но при желании можно скачать файл и установить себе на компьютере. В программу вносятся данные о:
- типе сердечника;
- толщине материала и стяжке;
- размерах сердечника А, В, С, Н.
После ввода всей информации нажимается кнопка «Ввод» или «Расчет». Появится расчет и на черте катушки, который можно распечатать и нанести на имеющийся в наличии текстолит. Есть вариант, рассчитываемый на каркас с замком.
Устройство
В трансформаторах сердечник используется с целью ограничения магнитного потока и усиления связи между первичной и вторичной обмотками. Во всех конструкциях воздушных трансформаторов применение диамагнитных материалов обеспечивает отсутствие гистерезисных и вихревых потерь и искажений электромагнитного поля, поскольку это приводит к ухудшению качества радиосигнала.
В дополнение к бесшумной работе беспроводные трансформаторы отличаются ещё и малым весом. Именно поэтому этот тип трансформатора подходит для портативных, легких электронных и высокочастотных устройств.

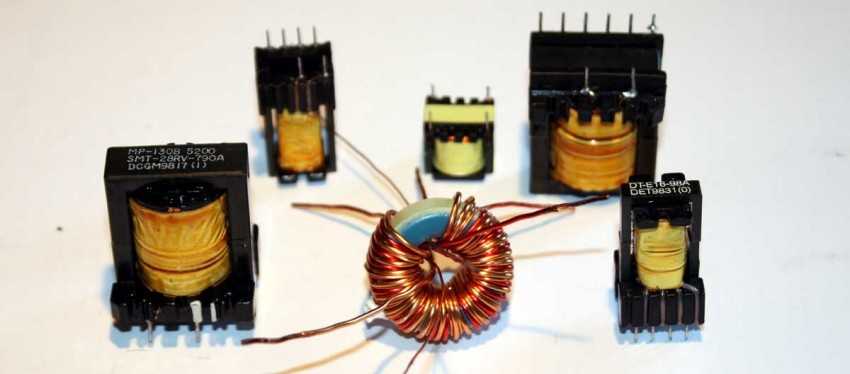

По исполнению сердечника воздушные трансформаторы подразделяют на цилиндрические и тороидальные. Правильный выбор материала сердечника обеспечивает изделиям:
- Усиление магнитного поля.
- Высокий КПД устройства.
- Отсутствие потерь мощности при трансформации.
- Стабильность соотношения первичного напряжения ко вторичному.
Вырезание
Вырезание происходит после нанесения на материал чертежа катушки. Делается это при помощи обычного строительного карандаша или даже маркера.
Инструменты, которые понадобятся для вырезания, различные в зависимости от толщины текстолита. Для листов до 1,5 миллиметров, чья резка проводится в холодном состоянии, используют гильотинные ножницы. А если листы толще, то используется циркулярная пила. Текстолит с толщиной от 3 миллиметра пилят при температуре от 80 градусов по Цельсию пилой.
Испытание
Как только работа с намоткой подойдёт к концу, следует испытать созданный прибор. В этих целях к сети подключается обмотка первичная. Для грамотной проверки трансформатора на выявление возможных замыканий важно подключить к току лампу, а также обмотку последовательно.
Уровень изоляционной надёжности проверяется через касания поочерёдно выведенным проводным концом имеющегося конца обмотки сети. Если следовать предложенной схеме неуклонно, то трансформаторная намотка собственноручно не представит особых трудностей, а соответственно справиться с подобной задачей будет под силу даже неопытному мастеру.

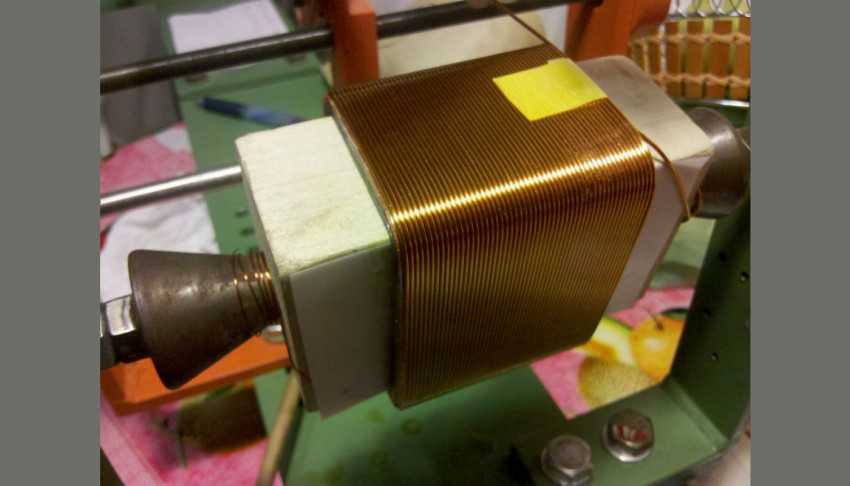

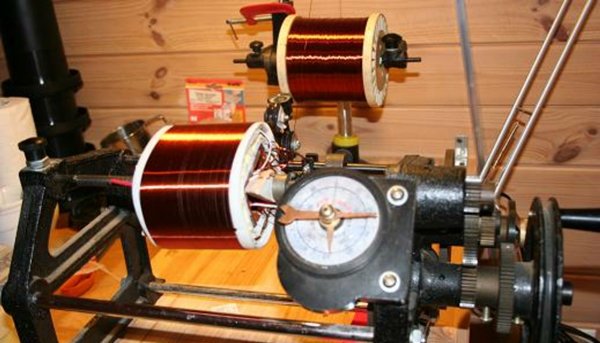

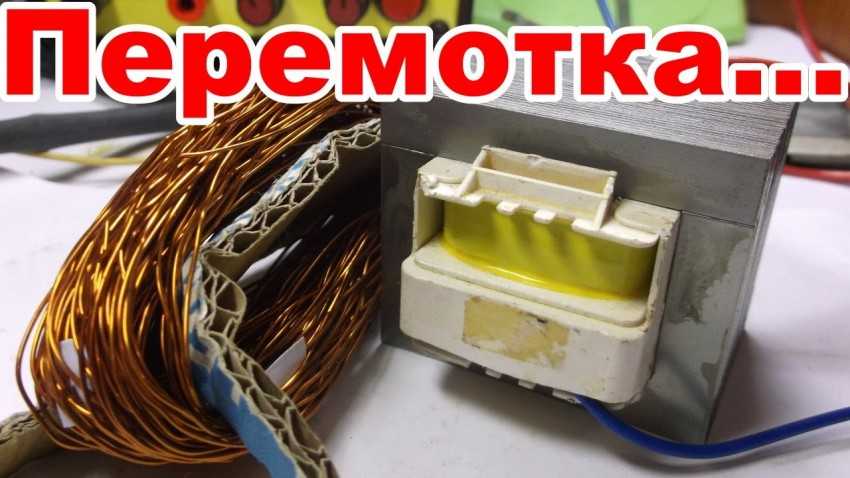

Намотка провода и установка клемм
Наматывают на катушку провода, затем устанавливают клеммы уже после полной пропитки лаком и окончательной сушки. Выводы и отводы делают поводом немного с большим сечением. Подойдет провод с изоляцией многожильный, лучше применять цветные маркировки.
Катушка зажимается между щеками, шпилька монтируется в конусах. Намоточное оборудование устанавливается как минимум на один метр. Станок вращается так, что провод ложился сверху, левой рукой придерживать по направлению. Клеммы монтируются после изоляции.

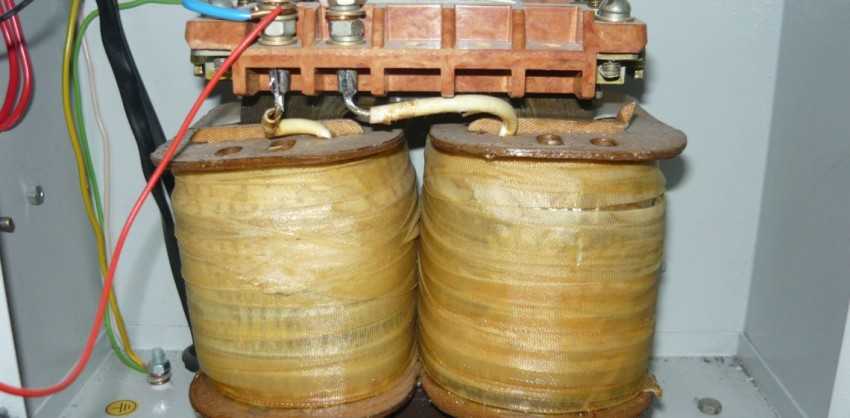

Изоляция обмоток
В определённых случаях при самостоятельном изготовлении повышающего или понижающего трансформатора между проводами следует вставить изоляционные прокладки. В этих целях применяют кабельную, либо конденсаторную бумагу.
В середине обмотки изолируются максимально плотно. В качестве изоляции, а также для выравнивания обустраиваемой поверхности необходима лакоткань, обёрнутую бумагой с двух сторон. При отсутствии лакоткани можно решить вопрос посредством сложенной бумаги.
Чтобы проверить рабочее состояние прибора, необходимо определиться с выводами обмоток.
