Регулятор мощности тиристорный, напряжение и схемы своими руками

В статье стоит раскрыть тему того, как совершает работу тиристорный регулятор напряжения, схему которого можно более подробно осмотреть в интернете.

В повседневной жизни в большинстве случаев может развиться особая необходимость в регулировании общей мощности бытовых приборов, к примеру, электроплит, паяльника, кипятильника, а также ТЭНов, на транспорте — оборотов двигателя и прочего. В этом случае на помощь нам придёт простая и радиолюбительская конструкция — это особый регулятор мощности на тиристоре.

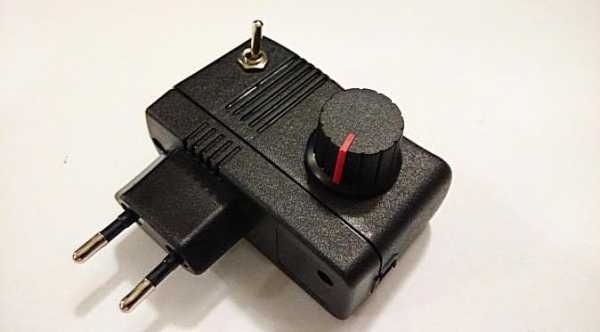

Создать такое устройство не составит особого труда, оно может стать тем первым самодельным прибором, который будет выполнять функцию регулировки температуры жала в паяльнике у любого начинающего радиолюбителя. Нужно отметить и тот факт, что готовые паяльники на станции с общим контролем температуры и остальными особенными функциями стоят намного больше, чем самые простые модели паяльников. Минимальное число деталей в конструкции поможет собрать несложный тиристорный регулятор мощности с навесным монтажом.

Следует отметить, что навесной тип монтажа — это вариант осуществления сборки радиоэлектронных компонентов без использования при этом специальной печатной платы, а при качественном навыке он помогает быстро собрать электронные устройства со средней сложностью производства.

Также вы можете заказать электронный тип конструктора тиристорного типа регулятора, а тот, кто хочет полностью разобраться во всём самостоятельно, должен изучить некоторые схемы и принцип функционирования прибора.

Между прочим, такое устройство является регулятором общей мощности. Такое устройство может быть применимо для управления общей мощностью либо управлением числа оборотов. Но для начала нужно полностью разобраться в общем принципе функционирования такого устройства, ведь это поможет понять, на какую нагрузку стоит рассчитывать при использовании такого регулятора.

Как совершает свою работу тиристор?

Тиристор — это управляемый полупроводниковый прибор, который способен быстро провести ток в одну сторону. Слово управляемый обозначает тиристор не просто так, так как с его помощью, в отличие от диода, который также проводит общий ток лишь к одному полюсу, можно выбирать отдельный момент, когда тиристор начнёт процесс проведения тока.

Тиристор обладает сразу тремя выводами тока:

1. Катод.
2. Анод.
3. Управляемый электрод.

Чтобы осуществить течение тока через такой тиристор, стоит выполнить следующие условия: деталь обязана в обязательном порядке расположена на самой цепи, которая будет находиться под общим напряжением, на управляющую часть электрода должен быть подан нужный кратковременный импульс. В отличие от транзистора, управление таким тиристор не будет требовать от пользователя удержания управляющего сигнала.

Но в этом все трудности использования такого прибора заканчиваться не будут: тиристор можно легко закрыть, если прервать поступление в него тока по цепи, либо создав обратное напряжение анод — катод. Это будет значить то, что применение тиристора в цепях постоянного тока считается довольно специфичным и в большинстве случаев полностью неблагоразумно, а в цепях переменного, к примеру, в таком устройстве как тиристорный регулятор, схема создана таким методом, чтобы было полностью обеспечено условие для закрытия прибора. Любая данная полуволна будет полностью закрывать соответствующий отдел тиристора.

Вам, скорее всего, сложно понять схему его строения. Но, не нужно расстраиваться — ниже будет более подробно описан процесс функционирования такого устройства.

Тринисторный ограничитель

Схема с одним тиристором подходит для двухступенчатого щадящего режима работы маломощных паяльных нагревателей. Отличительная особенность такого устройства – отсутствие платы, оно собирается «на весу», состоит из двух деталей:

• кнопки разъема цепи (включателя);
• тиристора типа КУ.

Когда положение «вкл», нагрев жала интенсивный, при разъеме цепи разница потенциалов уменьшается вдвое, паяльный нагреватель настроен на «режим ожидания»: не охлаждается до комнатной и не разогревается до экстремальных показателей.

Регулятор мощности можно собрать по разным схемам. В основном различия состоят в полупроводниковой детали, приборе, который будет регулировать подачу тока. Это может быть тиристор или симистор. Для более точного управления работой тиристора или симистора в схему можно добавить микроконтроллер.

Можно сделать простейший регулятор с диодом и выключателем — для того чтобы оставить паяльник в рабочем состоянии на какое-то (возможно, длительное) время, не давая ему ни остывать, ни перегреваться. Остальные регуляторы дают возможность задать температуру жала паяльника более плавно — под различные нужды.

Область использования тиристорных устройств

В каких целях можно использовать такое устройство, как регулятор мощности тиристор. Такой прибор позволяет более эффективно регулировать мощность нагревательных приборов, то есть осуществлять нагрузку на активные места. Во время работы с высокоиндуктивной нагрузкой тиристоры способны просто не закрыться, что может приводить к выходу такого оборудования из нормальной работы.

Можно ли самостоятельно осуществить регулирование оборотов в двигателе прибора?

Многие из пользователей, которые видели или даже на практике применяли дрели, углошлифовальные машины, которые по-другому называются болгарками, и другими электроинструментами. Они могли легко увидеть, что число оборотов в таких изделиях зависит, главным образом, от общей глубины нажатия на кнопку-курок в устройстве. Такой элемент как раз и будет находиться в тиристорном регуляторе мощности (общая схема такого прибора указана в интернете), при помощи которого и происходит изменение общего числа оборотов.

Стоит обратить своё внимание на то, что регулятор не может самостоятельно менять свои обороты в асинхронных двигателях. Таким образом, напряжение будет полноценно регулироваться на коллекторном двигателе, который оборудован специальным щелочным узлом.

Меры безопасности

Весь процесс сборки самодельного регулятора мощности должен происходить строго по схеме и инструкции при соблюдении правил безопасности.

Диммер работает при высоком напряжении в 220 вольт, в целях безопасности не касайтесь устройства инструментом, а тем более голыми руками.

Однако знайте, что от фланца и, соответственно, симистор током не бьёт – проверено на личном опыте.

Работоспособность диммера следует проверять на лампах накаливания мощностью от 60 до 80 Вт.

Подключать энергосберегающие, светодиодные или другие лампы, в которых включены пусковые устройства и импульсные преобразователи не рекомендуется.

Как работает такое устройство?

Описанные ниже характеристики будет соответствовать большинству схем.

1. Тиристорный регулятор общей мощности, принцип и особенности работы которого будут основаны на фазовости управления величиной напряжения, изменяет и общую мощность в приборах. Данная особенности заключена в том, что в нормальных производственных условиях на нагрузку могут воздействовать примерные показатели напряжения бытовой сети, которая будет меняться в соответствии с синусоидальным законом. Выше, при описании принципа функционирования работы тиристора было сказано о том, что любой тиристор включает в себя функционирование лишь в одном направлении, то есть осуществляет управление своей полуволной от синусоидов. Что же это может означать?
2. Если при помощи такого прибора, как тиристор со временем подключать нагрузку в строго определённое время, то показатель действующего напряжения будет довольно низким, так как половина от напряжения (действующее значение, которое и воспроизводит нагрузку) будет намного меньше, чем световое. Такое явление можно рассмотреть на графиках движения.

При этом происходит определённая область, которая будет находиться под особым напряжением. Когда воздействие положительной полуволны окончится и начнётся новый период движения с отрицательно полуволной, то один из таких тиристоров начнёт закрываться, и в это же время откроется новый тиристор.

Вместо слов положительная и отрицательная волна стоит использовать первая и вторая (полуволна).

В то время как на схему начинает своё воздействие первая полуволна, происходит особая зарядка ёмкости С1, а также С2. Скорость их полной зарядки будет ограничена потенциометром R 5. Такой элемент будет полностью переменным, и при его помощи будет задаваться выходное напряжение. В тот момент, когда на поверхности конденсатора С1 появится нужное для открытия диристора VS 3 напряжения, весь динистор откроется, а через него начнёт проходить ток, при помощи которого откроется тиристор VS 1.

Во время пробоя динистра и образуется точка на общем графике. После того как значение напряжение перейдёт нулевую отметку, и схема будет находиться под воздействием второй полуволны, тиристор VS 1, закроется, а процесс будет повторяться, только уже для второго динистра, тиристора, а также конденсатора. Резисторы R 3 и R 3 нужны для ограничения общего тока управления, а R 1 и R 2 — для процесса термостабилизации всей схемы.

Принцип действия второй схемы будет точно такой же, но в ней будет происходить управление лишь одной из полуволн переменного тока. После того, как пользователь будет понимать принцип работы устройства и его общую схему строение, он сможет понять как собрать или же в случае необходимости починить тиристорный регулятор мощности самостоятельно.

Регуляторы мощности – это просто!

Максим Лебедев г. Москва

Лет 10 назад, основная проблема, с которой сталкивались радиолюбители (и не только они) при проектировании и построении регуляторов мощности – это изрядное тепловыделение управляющих элементов — соответственно, большие теплоотводы и в конечном итоге большие габариты и низкий КПД. Но ничто не стоит на месте и с развитием и расширением электронной элементной базы, мы получили возможность создавать гораздо более совершенные устройства для самых разнообразных областей применения. В частности, компания МАСТЕР КИТ, выпустила несколько наборов для самостоятельной сборки и модуль, с самыми разнообразными параметрами. О них и пойдёт речь.

Регулятор мощности 2600 Вт/ 220 В — MK071

Рис.1. Внешний вид модуля МК071.

Устройство MK071 (аналог — MK071M) представляет собой совершенно готовый и настроенный модуль с четырьмя проводами для подключения питания и нагрузки, мощность которой и предлагается регулировать.

Основные технические характеристики МК071:

• Напряжение питания 220 В
• Максимальная мощность нагрузки 2600 Вт

В общем, проще не придумаешь – берете модуль, подключаете питание и нагрузку согласно схеме – и можно регулировать.

Подключить можно практически что угодно – лампы накаливания, обогреватели, асинхронные двигатели (рис. 2).

Рис.2. Схема подключения.

Если мощность подключенной вами нагрузки превышает 800 Вт, модуль обязательно нужно установить на радиатор, площадью не менее 1000 кв. мм, для чего в задней части модуля присутствует фланец с крепежными отверстиями.

Регулятор яркости ламп накаливания 12 В/50 A — NM4511

Следующий набор NM4511 (рис. 3) ориентирован на регулировку нагрузки, работающей от относительно небольшого (до 24 В) постоянного напряжения, но потребляющей большой ток. Он найдет применение, например, у автовладельцев и фото- видео операторов.

Рис.3. Внешний вид NM4511.

Основные технические характеристики NM4511:

• Напряжение питания 6 — 24 В
• Максимальный ток нагрузки 50 А
• КПД, не менее 99 %
• Диапазон регулировки 0 — 100 %
• Рабочая частота 500 Гц
• Ток потребления, не более 1,5 мА
• Размер печатной платы 40х35 мм

Схема (рис.4) состоит из ШИМ генератора на сдвоенном операционном усилителе DA1 (LM358) и мощного полевого транзистора VT1.

Рис.4. Электрическая принципиальная схема NM4511.

За счет того, что сопротивление открытого канала транзистора составляет всего 0,008 Ом, при мощности нагрузки 100…150 Вт (10…12 А) он рассеивает очень мало тепла и можно обойтись без радиатора, что существенно повлияет на габариты устройства. При больших мощностях, радиатор все-таки понадобится.

В набор входит полный комплект элементов, приведенных в таблице 1.

Таблица 1. Перечень компонентов.

Ну и конечно же, печатная плата (рис.5 и 6), достаточно хорошо продуманная, что необходимо при изготовлении импульсных устройств.

Рис.5. Вид печатной платы со стороны компонентов.

Рис.6. Вид печатной платы со стороны проводников.

В качестве нагрузки можно применять любые устройства, работающие от постоянного напряжения – особенно это пригодится в автомобиле. Регулировка яркости ламп или температуры подогрева сидений, плавная регулировка оборотов вентилятора печки – в общем, применений масса.

Регулятор мощности 800 Вт/220 В NK008

Устройство NK008 предназначено для регулирования мощности электронагревательных, осветительных приборов, мощности электропаяльника, асинхронных электродвигателей переменного тока (вентилятора, электронаждака, электродрели и т.д.). Благодаря большому диапазону регулировки и мощности регулятор найдет широкое применение в быту.

Рис.7. Внешний вид NK008.

Основные технические характеристики NK008:

• Напряжение питания 220 В
• Максимальная мощность нагрузки 800 Вт
• Размеры печатной платы 62х43 мм

Регулировка напряжения нагрузки осуществляется симистором VS2, на управляющий вход которого подается регулирующее напряжения с потенциометра R3 через динистор VS1 (рис.8).

Рис.8. Электрическая принципиальная схема NK008.

Симисторный регулятор мощности использует принцип фазового управления. Принцип работы такого регулятора основан на изменении момента включения симистора относительно перехода сетевого напряжения через ноль. В набор входят следующие компоненты (табл.2).

Таблица 2. Перечень компонентов.

Рис.9. Вид печатной платы со стороны компонентов.

Рис.10. Вид печатной платы со стороны проводников.

Регулятор, благодаря своей большой нагрузочной способности позволяет подключать к себе как осветительные приборы, так и более ресурсоемкую нагрузку, типа электрической дрели, лобзика или электронаждака.

Только надо помнить, что при мощности нагрузки более 100 Вт симистор необходимо установить на радиатор.

В заключении, хочу вам напомнить о такой вещи, как техника безопасности. Из трех регуляторов, описанных здесь, два работают при напряжении 220 В.

Выполняйте все работы только при отключенном от сети устройстве.

Материал опубликован в журнале Радиодело 2005`06.

Тиристорный регулятор напряжения своими руками

Нельзя сказать о том, что данная схема не обеспечит гальваническую развязку от источника питания, поэтому есть определённая опасность поражения электрическими разрядами тока. Это будет означать то, что не нужно касаться руками элементов регулятора.

Следует спроектировать конструкцию вашего прибора таким образом, чтобы по возможности вы смогли спрятать её в регулируемом устройстве, а также найти более свободное место внутри корпуса. Если регулируемое устройство будет расположено на стационарном уровне, то имеет определённой смысл осуществить его подключение через выключатель с особым регулятором уровня яркости света. Такое решение сможет частично обезопасить человека от поражения током, а также избавит его от необходимости поиска подходящего корпуса у прибора, обладает привлекательным внешним строением, а также создано с использованием промышленных технологий.

Способы регулирования фазового напряжения в сети

1. Есть сразу несколько способов осуществления регуляции переменного напряжения в тиристорах: можно совершать пропуск или же запрещать выход на регуляторе целых четыре полупериода (либо периода) переменного напряжения. Можно включать не в начале совершения полупериода сетевого напряжения, а с совершением некоторой задержки. В течение данного времени напряжение на выходе из регулятора будет равняется отметки нуль, а общая мощность не будет передаваться на выход устройства. Вторую часть полупериода тиристор начнёт проводить ток и на выходе регулятора будет возникать особое входное напряжение.
2. Время задержки в большинстве случаев именуют углом открывания тиристора, так как во время нулевого значения угла почти всё напряжение от входа будет переходить к выходу, только падение на открытой области тиристора начнёт теряться. Во время увеличения общего тиристорного угла регулятор напряжения будет значительно снижать выходной параметр напряжения.
3. Регулировочная характеристика у такого прибора во время своей работы, во время активной нагрузки осуществляется особо интенсивно. При угле равному 90 градусов (электрических) на выходе из разъёма будет половина входного напряжения, а при общем угле в 180 электрических градусов на выходе будет показатель нуль.

На основе принципов и особенностей фазового регулирования напряжения можно построить определённые схемы регулирования, стабилизации, а в отдельных случаях с плавного пуска. Для осуществления более плавного пуска напряжение стоит со временем повышать от нуля до максимального показателя. Таким образом, во время открывания тиристора максимальный показатель значения должен изменяться до отметки нуль.

Немного про охлаждение

Для охлаждения необходим, как ни странно, радиатор охлаждения.

Его следует при крепить к фланцу регулирующего элемента, при этом нанести между ними слой теплопроводной пасты.

Подобрать площадь поверхности радиатора необходимо путём проб и ошибок.

По опыту должен сказать, что если ваш самодельный диммер будет установлен на паяльник, лампу накаливания или другой предмет мощностью до 80 Вт, то можно будет обойтись без радиатора.

Если же регулятор будет использоваться в устройстве мощность регулируемой нагрузки которого достигает 1000 Вт, то потребуется радиатор с площадью 200 сантиметров квадратных, такой радиатор при длительной работе (5 часов) у меня нагревался до 90 градусов цельсия.

Ну и для длительных работ с нагрузкой мощностью 3 кВт я брал такой же радиатор, при этом установил дополнительно вентилятор-кулер из компьютера для охлаждения процессора, питание которому обеспечивалось от миниатюрного выпрямителя. При этом всём температура радиатора была комнатной.

Рекомендую следующее видео, в котором автор самостоятельно изготавливает регулятор мощности своими руками:

Схемы на тиристорах

Регулировать общую мощность паяльника можно довольно просто, если использовать для этого аналоговые или же цифровые паяльные станции. Последние довольно дорогие совершать использование, и собрать их, не имея особого опыта, довольно сложно. В то время как аналоговые приборы (считаются по своей сути регуляторами общей мощности) не составит труда создать самостоятельно.

Довольно простая схема прибора, которая поможет регулировать показатель мощности на паяльнике.

1. VD — КД209 (либо близкие по его общим характеристикам).
2. R 1 — сопротивление с особым номиналом в 15 кОм.
3. R 2 — это резистор, который обладает особым показателем переменного тока около 30 кОм.
4. Rn — это общая нагрузка (в этом случае вместо неё будет использован особый маятник).

Такое устройство для регуляции может контролировать не только положительный полупериод, по этой причине мощность паяльника будет в несколько раз меньше номинальной. Управляется такой тиристор с помощью специальной цепи, которая несёт в себе два сопротивления, а также ёмкость. Время зарядки конденсата (оно будет регулироваться особым сопротивлением R2) влияет на длительность открытия такого тиристора.

Цифровой лабораторный блок питания из модулей с Алиэкспресс

Рассмотренные преобразователи позволяют собрать простой лабораторный блок питания, который вполне способен работать в мастерской по ремонту или у радиолюбителя. Но если вы хотите больше полезных функций, простое и наглядное управление, то обратите своё внимание на преобразователи напряжения ЖК-дисплеем и цифровым управлением. Такие модульные преобразователи можно купить на Алиэкспресс.

Импульсный преобразователь MDP-XP

По сути, устройство является готовым блоком питания с регулировкой по току и напряжению, а в этот раздел оно попало лишь потому, что выполнено в виде отдельных модулей и с возможностью наращивания архитектуры подключением дополнительных компонентов.

Один из модулей является, собственно, преобразователь, и он может работать самостоятельно. Второй – модуль управления, расширяющий возможности первого модуля и обеспечивающий дополнительные удобства. Предлагаем посмотреть подробное видео об этом преобразователе и как с ним работать.

Купить на Aliexpress

Модуль питания MDP-P905

MDP-P905 представляет собой импульсный понижающий и повышающий DC/DC преобразователь с регулировкой напряжения в пределах 1.2…30 В и тока в интервале 0…5 А. Устройство имеет режим стабилизации тока, настраиваемую защиту от перегрузки по току и мощности. Преобразователь может работать практически с любым блоком питания с напряжением 4.2…30 В соответствующей мощности, от которой зависит отдаваемая модулем нагрузка.

Настройка прибора производится при помощи трех кнопок, валкодера и дисплея. На дисплее можно увидеть информацию по входному и выходному напряжению, току, отдаваемой мощности и температуре платы преобразователя. Этот же дисплей используется для установки величины тока и напряжения. Также имеется два входа для подачи входного напряжения, порт USB для программирования (он же для питания модуля управления) и два гнезда для подключения выходного кабеля. Назначение разъемов и органов управления изображено на фото ниже.

Для того чтобы запустить этот блок, его необходимо запрограммировать. Сделать это несложно. Достаточно зайти на сайт производителя, скачать файл на ПК и перенести его на модуль, подключив последний к ПК через интерфейс USB. Подключаем блок питания с выходным напряжением не более 30 В, оснащенный коннектором 5.5х2.5 (такие используются для питания ноутбуков) или вилкой USB С. К выходным гнездам подключаем кабель питания нагрузки и можно работать. Про помощи функциональных кнопок выбираем нужный режим, настраиваем необходимые выходные ток и напряжение, подключаем нагрузку.

Купить на Aliexpress

Модуль управления MDP-M01

Этот блок, как было отмечено выше, расширяет функционал модуля питания. При необходимости к нему можно подключить до шести таких модулей для независимой или совместной работы.

Модуль управления MDP-M01

С MDP-XP блок соединяется по беспроводному каналу. Единственное, что он требует для работы, – напряжение 5 В, которое можно получить от любого соответствующего адаптера с USB-разъёмом или подключив его к MDP-XP соответствующим кабелем (идет в комплекте). Ну и конечно, MDP-M01 нужно запрограммировать, скачав файл с сайта производителя и установив связь с модулем питания по беспроводному каналу.

Купить на Aliexpress

Управление устройством и подключенными к нему модулями питания осуществляется при помощи пяти функциональных кнопок и двух поворотных ручек. Графический цветной дисплей служит для отображения входного и выходного текущих токов и напряжений, потребляемой мощности, отданного количества энергии, предустановленных величин U и I. Дополнительно на этом же дисплее мы можем увидеть график, на котором отображается напряжение питания нагрузки и потребляемый ею ток.

Вариант отображения информации на дисплее

В комплекте с устройством идет кабель для подключения к выходу преобразователя и сопряжения модуля питания с модулем управления. Блок питания в комплект не входит.

Комплект, как мы убедились, неплохой. Огорчает лишь одно – даже в минимальной конфигурации он стоит немалых денег. Ну а кто все же решится, может приобрести его тут.

Набор DPS5020-USB-BT для сборки лабораторного блока питания

Набор хоть и не из дешевых, но имеет в комплекте все, необходимое для сборки мощного регулируемого лабораторного блока питания, включая многофункциональный дисплей и платы сопряжения с ПК по USB или Bluetooth (опция). Единственное, придется докупить или изготовить подходящих размеров корпус и импульсный блок питания AC/DC соответствующей мощности. Но об этом позже.

Основной блок импульсного преобразователя питается от внешнего блока питания с напряжением 6…60 В. При этом выходное напряжение можно выставить в диапазоне 5…50 В, а ток регулируется от 0 до 20 А (при соответствующей мощности блока питания).

Основные характеристики модуля импульсного преобразователя:

• Uвх. – 6…60 В;
• Uвых. – 5…50 В (регулируется);
• Iвых. – 0…20 А (регулируется);
• Pвых. – до 1000 Вт;
• точность регулировки напряжения – 0.01 В;
• точность регулировки тока – 0.01 А.

Модуль оснащен одним гнездом, к которому можно подключить идущим в комплекте шлейфом (в комплекте) адаптер USB или Bluetooth в зависимости от того, какой узел необходим. Охлаждение силовых транзисторов, установленных на радиатор, принудительное.

Четырехстрочный цветной дисплей имеет встроенный контроллер, 3 кнопки управления и валкодер для установки напряжения, ограничения тока и мощности. Подключается к модулю преобразователя при помощи двух шлейфов (в комплекте). На дисплее можно увидеть величины входного и выходного напряжения, выходной ток, уровень срабатывания защиты и текущую выходную мощность.

Верхний диапазон измерений прибора – 30 В и 3 А. Для его расширения на импульсном преобразователе установлены шунты и добавочные резисторы.

Как можно увидеть из описания, для сборки лабораторного блока питания из этих модулей не понадобится даже паяльник. Все на колодках. Набор DPS5020-USB-BT можно найти по этой ссылке.

Теперь о корпусе. Его, конечно, можно изготовить самостоятельно, но на том же Алике можно найти еще один набор, в который входит корпус, дополнительный вентилятор охлаждения с преобразователем 12 В для его питания, гнезда для подключения нагрузки и внешнего источника питания, выключатель, провода, наконечники и крепежные винты.

Ну и несколько фото процесса сборки.

Импульсный преобразователь с дисплеем DP50V5A

Ну и напоследок, собранная на базе дисплея DPS3003 конструкция. Такой дисплей использовался в блоке питания, описанном выше. Конструкторы не стали мудрствовать и просто прикрутили небольшой импульсный преобразователь прямо к дисплею. Получилась довольно компактная конструкция, позволяющая регулировать выходное напряжение в диапазоне 0…50 В, а ток 0…5 А

Основные характеристики этого устройства следующие:

• Uвх. – 6…55 В;
• Uвых. – 0…50 В (регулируется);
• Iвых. – 0…5 А (регулируется);
• Pвых. – до 250 Вт.

Подключение такого устройства не составит труда – 2 винтовые клеммы, расположенные сзади дисплея, промаркированы:

• +IN – плюс Uвх.;
• -IN – минус Uвх.;
• +OUT – плюс Uвых.;
• -OUT – минус Uвых.

Купить такое устройство можно, перейдя по этой ссылке:

Купить на Aliexpress
