Кабель-переходник VGA-RCA: описание и назначение

Те, кто являются обладателями значительного количества аудио- и видеоаппаратуры, стоят перед выбором: сделать самому или приобрести в магазине переходник, который будет конвертировать сигналы разных типов. Что уж и говорить, но заводские устройства стоят весьма немало, однако часто можно обойтись и без них. И в рамках статьи будет рассказано о том, как сделать переходник VGA RCA. Также будут даны ответы на часто задаваемые вопросы.

Что собой представляет VGA RCA переходник

Схема данного прибора может показаться сложной, но исключительно до того момента, пока вы в ней не разберётесь. Чем является данное устройство? Это переходник из тюльпанов (RCA разъемов) аналогового видеовыхода в VGA D-Sub на 15 pin-ов. Рассмотренное здесь устройство можно использовать, чтобы подключить DVD проигрыватель или спутниковый тюнер к мультимедийному проектору. Конечно, при условии, что нет возможности работы напрямую посредством однотипного кабеля, что обычно распространено в дешевых или устаревших приборах.

Учимся ремонтировать кинескопные, LED и ЖК телевизоры вместе.

23.02.2017 Lega95

Всем привет. У меня, очень давно на крыше лежал старый семнадцати дюймовый монитор, который припадал пылью. Валялся он долго, ровно до того момента, пока я случайно не набрел на статью, о конвертере сигнала с RCA (в народе «тюльпана») на VGA. Там, автор статьи подключал монитор к спутниковому тюнеру, а вместо динамиков использовал компьютерные колонки.

Я тоже решил провернуть такой фокус со своим старым монитором, так сказать, дать ему вторую жизнь в качестве телевизора на кухне. После заказа, а именно через 18 дней, я получил посылку на почте.

Упакован сам девайс был очень хорошо, а именно обвит кучей слоев пупырчатой пленки.

Добравшись до содержимого, имеем такую комплектацию:

1. Конвертер
2. Блок питания
3. Кабель VGA на VGA
4. Кабель RCA на RCA
5. Кабель S-v >



Как видите, комплектация не маленькая, все необходимые шнуры уже есть в комплекте.

Очень удивило само покрытие корпуса конвертера. Он покрыт софт-тачем, на ощупь немного похожего на резиновое покрытие. Именно благодаря ему, корпус намного меньше подвержен всяким механическим повреждениям, и такой приятный на ощупь.

После покупки, меня ждал неприятный сюрприз от своего старого монитора. Полежав на крыше, включатся он отказался, так что для демонстрации подключил конвертер на другой, уже Led монитор.

Подключается все очень легко. Кабель от монитора, подключаем в разъем VGA OUT, кабель от тюнера или DVD подключаем в разъем Video IN. Блок питания в розетку, а его выход в разъем 5v Power. После этого все начинает работать.

Читать также: Чехол для телефона из резиночек на рогатке

Конвертер уже в подключенном состоянии

У меня на мониторе, сразу появилась идеальная картинка, даже учитывая то, что сигнал идет по аналоговому кабелю RCA. В конверторе есть меню, которое дает возможность подрегулировать некоторые параметры, такие как яркость, смещение изображения, но я там ничего не трогал. Использовали лишь кнопку mode, которая отвечает за переключение расширения экрана, подобрав нужное расширение именно для моего монитора.

Если Вы решите, сделать себе такой же телевизор из монитора, рекомендую именно этот переходник, так как его качество работы находится на высшем уровне.

Покупал здесь . Продавец очень хороший, отправил товар на второй день.

Всем спасибо за просмотр.

PS. Старый монитор отремонтировал, была трещина на ТДКСе.

Кабель-переходник VGA-RCA используется для подключения аудио- и видеоустройств. Так, например, при помощи него можно подключить DVD-проигрыватель, спутниковый тюнер, который имеет аналоговый компонентный видеовыход, к мультимедийному проектору с компонентным видеовходом. Довольно часто пользователи бытовой аппаратуры стоят перед выбором: купить переходник VGA-RCA (либо удлинитель) или сделать его самому. Это связано с тем, что стоимость длинных оригинальных кабелей от ведущих производителей довольно высока. А денежные, да и трудовые затраты на собственноручное изготовление такого устройства весьма невелики. В этой статье мы рассмотрим, что представляет собой VGA-RCA-переходник, а также его распиновку. Благодаря этой информации вы сможете изготовить упомянутый кабель самостоятельно.

В чем заключается идея?

Как реализовать такую задумку? Вам необходим компьютерный кабель (тип – витая пара классификации CAT5/CAT5e), предназначенный, чтобы передавать видеосигнал. Использовать именно его будем из-за того, что передача осуществляется на расстояние в пятьдесят метров без потери качества.

Для начала нам необходимо обзавестись тремя разъемами RCA и одним D-Sub15 pin (это штекер), а также витой парой. Последнюю деталь лучше брать экранированную STP, чем UTP. Но такую сложнее достать, что сказывается на цене. Поэтому тут рассматривается вопрос возможностей и желаний. Особой разницы между элементами нет, но есть один нюанс: UTP лучше использовать, если длина кабеля меньше 10 метров. Если расстояние большее, то лучше всё же будет найти STP.

Распиновка

Как провести распиновку для разъема D-Sub на 15 pin-он? Номера идут слева направо:

1 – R-Y (Pr). 2 – Y. 3 – B-Y (Pb). 4 – Ground – Brown. 5 – Ground – WhtBrown. 6 – Ground R-Y (Pr) – WhtRed. 7 – Ground Y – WhtGreen. 8 – Ground B-Y (Pb) – WhtBlue. 9 – Не нужен. 10 – Ground. 11 – Не нужен. 12 – DDC DAT. 13 – Horizontal Synchronization. 14 – Vertical Synchronization. 15 – DDC Clock.

На кабель-переходник VGA RCA нам требуется шесть пинов из представленных пятнадцати. Как правильно осуществить распайку разъемов и контактов? Ознакомьтесь с данным рисунком, и вам будет понятно, как и что делать.

Итак, давайте посмотрим, что получилось. Если всё правильно было спаяно, то у вас сейчас есть переходник, который может подавать видеосигнал на VGA D-Sub на 15 pin-ов проектора. Как примерно должен выглядеть конечный продукт, можете посмотреть на фотографиях, представленных в статье.

Преобразование Video в VGA или монитор как телевизор

У меня имеется преклонный, в годах, ЭЛТ (CRT) монитор SONY 200 GS Trinitron. Отличные цвета, хорошее состояние, но уже морально устаревший, хотя физически ещё хоть куда. Мысль использовать этот обычный компьютерный монитор с 15 pin VGA (D-sub) входом как телевизор довлела давно, но до реализации на практике никак не доходило. И вот настал этот долгожданный момент. Был заказан конвертер модели HDV200-A. Он позволяет преобразовывать обычный стандартный сигнал Video от любого источника: DVD, VCR, TV тюнера (DVB-T, DVB-С, DVB-S), камеры и etc. в VGA (D-sub), который стандартный почти во всех мониторах.

Проверка

Провода пар, на концах которых спаяны RCA штекеры, полезно будет обжать термоусадкой, чтобы получить большую жесткость. В целом сейчас можно подключать результат труда и наслаждаться им (если всё было спаяно, как нужно). Парные провода, на концы которых пристроены RCA штекеры, можно обжать термоусадкой, чтобы получить большую жесткость.

В данном случае использовался тюнер спутниковый с компонентным видеовыходом на 3 RCA в качестве источника сигналов и мультимедийный проектор Sanyo, где не было предусмотрено отдельного такого же видеовхода. Если на данный момент нет возможности убедиться в работоспособности получившегося переходника, то можно только внимательно осмотреть всю конструкцию и убедится, что никаких упущений не было, и всё спаяно так, как указано в статье.

Что необходимо понимать

Следует отдавать себе отчёт в том, что рассмотренный переходник может обеспечить работу и полноценное функционирование устройства, у которого есть VGA видеовход, только в том случае, если он может приводить автоопределение типа поступающего видеосигнала. Показателем этого будет возможность выбора режима, в котором будут передаваться данные на RGB/YPbPr. На использование позитивно скажется отправка указанных типов сигналов. Почему так?

Дело в том, что RGB и HV.синхр (как, пример, данные, идущие с выхода видеокарты персонального компьютера) преобразовывается в RGB, который имеет синхроимпульсы в зеленом канале (Y). Он, в свою очередь, превращается в цветоразностный YPbPr. И как результат, можно сделать заключение, что эти сигналы не являются одним и тем же, хотя и могут передавать ту же информацию. Поэтому внимательно изучите, как выглядит VGA RCA переходник.

Интерфейсы и алгоритмы подключения

Прежде, чем подсоединить ТВ, следует понять, каким образом это делается. Основные способы подключения:

• WiFi;
• HDMI;
• VGA;
• DVI;
• RCA.

Модели старше 15 лет работают только через «тюльпан». Большая часть устройств синхронизируется с ТВ через HDMI, VGA и DVI. Желательно подключаться по разъемам одного и того же типа. Если это невозможно — следует купить переходники, которые изменят тип передаваемого сигнала. Новые телевизоры средней и высшей ценовой категории способны подсоединяться «по облаку» через WiFi.

Статья в тему: Как подключить караоке к телевизору филипс

Современный метод подключения, присущий большей части телевизоров, выпущенных после 2010 года. Для такого соединения устройство должно:

• Уметь читать контент из флешки (в роли которой будет ПК). Общие папки на компьютере будут отображаться на ПК как файлы с флеш-карты. Если телевизор не умеет читать файлы из внешних накопителей, то он не сможет прочесть общие папки.
• Иметь рабочий Wi-Fi.

Оба гаджета должны быть подключены к одной сети. Последующие инструкции будут такими:

1. Включить программу Windows Media Center Extender либо другой медиа-сервер. После установки приложения, перейти в пункт “Медиаприставка” и перейти в меню её установки.
2. Следовать всем инструкциям на экране.
3. Передать файлы в виртуальную медиаприставку и наслаждаться просмотром.

Есть второй способ настройки, для тех, у кого не получилось запустить стриминг файлов через медиаприставку. Алгоритм действий здесь такой:

1. Подсоединить оба устройства Wi-Fi роутеру.
2. Настроить на компьютере DLNA-сервер (предоставить удаленный доступ к нужным подпапкам).
3. Зайти в раздел просмотра файлов на ТВ, выбрать нужный документ и открыть его. Также можно попросить ПК воспроизвести файл на телевизоре, кликнув ПКМ( правой кнопкой мыши) и выбрав «Воспроизвести на модель ТВ».

В ТВ от LG присоединиться к серверу можно через SmartShare, в Samsung — AllShare. Проще всего скачать на ПК программу «Домашний медиа сервер» и работать через неё.

Интересно: С помощью дополнительных гаджетов можно подсоединиться к телевизору «по воздуху», даже если у него нет беспроводного модуля. Чаще всего для этих целей используется Google ChromeCast, Android-боксы и медиаплееры Apple TV.

Для тех, кому нужно не подключить ТВ к компьютеру через WiFi-роутер, а использовать его как второй монитор, следует использовать технологии Miracast и IntelWiDi. Если оба устройства поддерживают хотя бы одну из них, то они подключатся к друг другу напрямую без WiFi и шнуров. Эти технологии созданы для передачи видеосигнала напрямую, благодаря чему все происходящее на дисплее компьютера будет дублироваться на телевизор.

Статья в тему: Что нужно делать если загорелся телевизор

Причина популярности коннектора HDMI в том, что он передает объемный звук и изображение максимально доступной четкости. Это единственный провод, через который можно смотреть контент в разрешении 4K и больше.

Чтобы подключить ТВ через HDMI, оба гаджета должны иметь HDMI-разъемы либо же нужно будет воспользоваться переходниками mini HDMI-HDMI, DVI-HDMI и т.д.

Материалы провода практически не влияют на картинку, поэтому не нужно переплачивать за бренд. Кабель за $8 (такой, как кабель HDMI 2Е (AM/AM) V2.0,) будет работать не хуже, чем шнур за $150.

Порядок подключения компьютерной техники через HDMI к телевизору:

1. Обесточить подключаемые гаджеты во избежание короткого замыкания;
2. Подключить их через HDMI-кабель;
3. Включить гаджеты;
4. Перевести ТВ в режим приема внешнего сигнала.

DVI и VGA

Распространенные разъемы, которые есть даже у видеотехники 30-летней давности. DVI показывает более качественную картинку, нежели VGA. Также для подключения потребуется меньше переходников, чем при VGA. Среди главных недостатков следует выделить:

1. Качество картинки заметно хуже, чем при HDMI.
2. Передается изображение без звука.

Подключение через DVI проходит по такому алгоритму:

1. Отключить оба гаджета от сети
2. Соединить DVI-DVI шнур с DVI-HDMI ( для ТВ с HDMI) или DVI-RCA переходником (для “тюльпана”)
3. Присоединить к переходнику шнур, который будет присоединяться к ТВ (HDMI-HDMI или RCA-RCA)
4. Подсоединить всё это к телевизору
5. Настроить источник выходного сигнала в ТВ.

Статья в тему: Нера фильтр в пылесосе что это

Через VGA телевизор будет доступен исключительно как монитор. Причина — аналоговый сигнал, который ретранслируется, но не редактируется. DVI-шнур работает с обоими типами сигналов: цифра и аналог. Подключение через VGA проходит точно по такому же алгоритму. Если в одном из гаджетов нет VGA-разъема, следует приобрести нужный переходник DVI-VGA или VGA-SCART.

Разъем, который есть на всех телевизорах, вплоть до советских моделей 70-х годов. Он состоит из 3 проводов: один черный для передачи видео и два (красный и желтый) для аудио. В народе его часто называют «тюльпаны».

Подключение через «тюльпан» сложное, но осуществимое — следует приобрести RCA-шнур ( например, RCA Belkin 2xRCA M/M (F3Y116BT2M)) и переходники, которые преобразует тип сигнала.

Подключение «тюльпанов» происходит по такой инструкции:

1. Отключить ТВ и компьютер от сети
2. Подсоединить RCA-кабель. Если компьютер не видит его, следует указать RCA-подключение в настройках графики или использовать адаптер, который смешивает разделенные сигналы цвета и яркости.
3. Включить ТВ и после него компьютер.
4. Кликнуть ПКМ по рабочему столу и зайти в «Разрешение экрана».
5. Выбрать тип использования второго монитора и настроить разрешение.
6. Настроить источник выходного сигнала в ТВ.

Какие переходники можно сделать с использованием витой пары?

• VGA удлинители – специальные кабели, которые имеют разъемы D-Sub 15 pin на своих обоих концах, при этом вход и выход у них работают по одной технологии.
• RCA (3xRCA) используется, чтобы передавать компонентные видеосигналы. На каждом конце находится по три разъема. Применяется при работе с плеером DVD и телевизором.
• RCA (D-Sub15pin) был рассмотрен немного выше. Здесь компонентные Y, Pr, Pb в VGA.
• Чтобы передавать аналоговый звук, одновременно может использоваться две пары стереосигналов (на каждом конце по 4 RCA разъема).

Телевизор из старого ЭЛТ-дисплея

Такие дисплеи давным-давно вышли из обихода, но многие не стали выкидывать или продавать эти мониторы, оставив их на всякий случай. Такой шанс появился: к примеру, ЭЛТ-дисплеи можно приспособить для просмотра ТВ, однако для этого нужно обладать умением обращаться с электроникой.

Для переделки ЭЛТ-дисплея под прием телевещания необходимы следующие компоненты:

• графическая плата , с помощью которой регулируется цвет изображения и определяется качество трансляции;
• радиоканал – модуль, необходимый для приема радиосигналов и выделения среди них тех частот, которые используются для телевизионного вещания;
• блок управления — нужен для настройки и эксплуатации прибора.

Все недостающие модули продаются в магазине радиоэлектроники. Их нужно подключать к монитору, соединяя шлейфами с другими блоками. Часто для лучшего качества изображения приходится припаивать резисторы. Главный минус просмотра ТВ через такой монитор – невозможность воспроизведения картинки разрешения Full HD.

SCART

Данный универсальный интерфейс имеется в старых и современных телевизорах. Он способен передавать видео и звук отличного качества. Применять этот способ подключения ноутбука к телевизору нужно только через соответствующий переходной кабель. В ноутбуках SCART интерфейс не встречается. Наиболее распространенный вариант – VGA-Scart, причем в комплекте предусматривается аудиокабель, чтобы выводить звук из ноутбука на телевизор. К телевизору десятилетней давности способ поможет подключить ноутбук. Для современных моделей лучше использовать способы с HDMI или Wi-Fi подключением.

Рассмотрим наиболее удобный вариант, как подключают ноутбуки к телевизору через wifi. Так можно избавиться от проводов, а воспроизводить медиафайлы напрямую с ТВ по технологии DLNA. Располагать ноутбук можно даже в другой комнате. Здесь главное, чтобы он был включен с активированным Wi-Fi. Потребуется сделать настройки доступа к нужным папкам. Это позволит не только просматривать фото и видео, но и прослушивать имеющуюся аудиоколлекцию. Способ будет особо актуальным, если к телевизору подсоединена Hi-Fi-акустика.

Статья в тему: Как настроить разрешение монитора и телевизора

Реализовать способ подключения ноутбука к телевизору через wifi необходимо с помощью роутера. К устройству подключается ноутбук и телевизор, после чего с использованием телевизионного пульта можно с удобством просматривать фильмы, которые находятся в удаленном устройстве. Производителями создан специальный софт, позволяющий быстро решить проблему с подключением ноутбука к телевизору через wifi. Компания LG предусмотрела для этого Smart Share, Самсунг – AllShare, Сони – VAIO Media Server. Так можно подключить не только ноутбук, но и смартфоны, иные устройства со встроенным Wi-Fi.

Если у вашего телевизора отсутствует встроенный вай-фай, то необходимо приобрести внешний адаптер. Важно, модули от различных производителей не являются взаимозаменяемыми, поэтому нужно подбирать под свою модель и конкретный бренд. Если телевизор не видит ноутбук, то подключить его нужно, как и иное любое беспроводное изделие. Для этого выбираем соответствующие пункты в «Настройках сети» или в «Сети».

Телевизор из ЖК-дисплея

Проверяем совместимость

Просмотр телевизионных каналов требует специальной ТВ-приставки для монитора, поэтому главный нюанс его использования заключается в соответствии разъемов на нем и приставке.

Часто они могут не совпадать, но и это нельзя назвать проблемой, потому что можно приобрести переходник практически для любых портов. Например, существуют адаптеры VGA-SCART или VGA-HDMI .

Перед приобретением и подключением телевизионного ресивера нужно посмотреть, какие разъемы на мониторе, и исходя из этого решать, что нужно: цифровая приставка с VGA-выходом или переходник в комплект к ней.

Кроме того, не каждый интерфейс одновременно передает изображение и звук. Для вывода аудио иногда требуются дополнительные меры.

Что требуется для подключения

Сегодня выпускаются гибридные автономные тюнеры, на которых два порта: HDMI – современный цифровой интерфейс, передающий одновременно аудио и видео, а также разъем RCA , с помощью которого можно подключить практически любой телевизор.

Важно обратить внимание на длину соединительного кабеля между разъемами одного и того же интерфейса. Дело в том, что она непосредственно влияет на затухание сигнала, поэтому при подключении приставки к дисплею шнур должен составлять:

• по VGA – не более 3 метров;
• по HDMI – до 5 метров;
• по RCA – короче 10 метров.

Отдельно стоит сказать об антенне, вход для которой имеется практически на всех приставках. Для приема цифрового вещания хватит классической дециметровой антенны (ДМВ).

Иногда после подключения кабеля (в том числе антенного) монитор выводит на экран уведомление об ошибке. Это говорит о его несовместимости с устройством. В таком случае необходим кабель другого типа.

Подключение VGA-VGA

Видеовыход VGA позволяет передавать только изображение. Его преимущество в том, что им оснащены практически все старые модели дисплеев, поэтому не возникнет проблем с совместимостью.

Самодельный переходник vga тюльпан. Кабель-переходник VGA-RCA: описание и назначение

Ответ мастера:

На сегодняшний день многих интересует вопрос самостоятельного создания переходника vga тюльпан. Идея подключения к компьютеру телевизора пришлась по нраву многим обладателям подобной техники. Прочем, именно на таком интересе и возникло большое количество спекуляций.

Для подключения к компьютеру телевизора понадобится интернет, старая модель видеокарты с поддержкой tv-out over d-sub, коаксиальный кабель 75 Ом, разъем rca, разъем d-sub m и набор паяльных принадлежностей.

Конечно, в интернете можно найти уже готовый разъем vga тюльпан, однако он совсем не будет работать. Для того, чтобы из компьютера на телевизор поступал композитный сигнал, видео карта должна поддерживать указанный вид стандарта сигнала. Те видеокарты, которые производители выпускали до 2000 года, характеризовались поддержкой tv-out over d-sub. При наличии такой видеокарты можно было подключать телевизор, используя переходник vga тюльпан. Однако после 2000 года произошли изменения в стандартах передачи сигналов, и видеокарта перестала передавать композитный сигнал. Другими словами, если вы самостоятельно сделаете переходник vga тюльпан либо купите уже готовый, при его использовании на современной видеокарте он абсолютно не будет работать.

Если вы желаете сделать вывод сигнала с vga выхода современной модели видеокарты посредством композитного входа на телевизор (обычно он обозначен желтым цветом), необходимо позаботиться о приобретении специального устройства-конвертера. Благодаря этому устройству происходит перекодирование сигнала между разными стандартами. Данный конвертер стоит в пределах 10-20 долл. США. Такое устройство отличается сложной конфигурацией, поэтому самостоятельная сборка по силам разве что профессионалу.

В случае, если у вас есть старая модель видеокарты (выпуском до 2000 года), которая способна обеспечивать поддержку tv-out over d-sub (такую выпускала фирма Matrox), можно попробовать сделать переходник самостоятельно. При этом придется воспользоваться схемой соединения разъемов d-sub и rca или «распиновкой».

Тюльпан и разъемы vga необходимо подготовить для пайки. Для этого снимают защитный корпус, на нужные контактные площадки наносят флюс, при этом следуют указаниям распиновки. После этого у отрезка кабеля требуемой длины нужно зачистить концы и залудить их.

Прежде, чем припаивать кабель к разъемам, следует надеть на него корпуса разъемов. К центральной контактной площадке разъема тюльпан необходимо припаять внутреннюю жилу кабеля, а второй конец – к контакту № 3 разъема vga. Затем оплетку, или экранирующий проводник кабеля, припаивают к другому контакту разъема тюльпан, а с другой стороны – к контакту № 8 разъема vga.

Затем проводят сборку разъемов на обоих концах кабеля, после чего ваш переходник вполне пригоден к эксплуатации. Теперь через тестирования подключения телевизора к домашнему компьютеру.

Обратите внимание

Особое внимание следует уделить настройке разрешения, формата сигнала и разгерцовки. Начинают всегда с самых низких их значений. Поскольку в большинстве комбинаций параметров телевизор может не определять видеосигнал, следует опробовать различные их варианты.

Полезные советы

Пожалуй, наиболее простым способом проведения подключения телевизора к компьютеру является использование видеокарты с отдельным tv-out, тюльпана или s-video.

Можно также использовать в этих целях конвертер.

Существуют иные способы подключения компьютера к телевизору:

Подключение через кабель vga vga, при условии, что на телевизоре имеется vga вход. В комплектации некоторых современных моделей телевизоров присутствует специальный переходник для подключения vga;

Подключение с использованием переходника vga YPbPr. В этом случае на телевизоре должен присутствовать компонентный вход YPbPr (3 тюльпана не желтого цвета). Необходимо производить специальную настройку драйвера видеокарты;

Подключение с использованием переходника vga s-video. Такое подключение осуществляется на отдельных моделях видеокарт ATI Radeon. На самом телевизоре должен быть установлен вход s-video;

Подключение с использованием переходника vga SCART. Принцип как и в предыдущем пункте, однако в данн

video-gadget.ru

Лучший бюджетный VGA-тюнер

Рынок охотно подстраивается под нужды потребителей, так что предлагает разные приемники с поддержкой DVB-T2, которые подходят практически для всех мониторов или телевизоров.

Приведем обзор самой простой и удобной, согласно отзывам, приставки с выходом VGA.

Это HDTV DVB-T2 Receiver .

В комплектацию тюнера входит пульт, инструкция на английском, блок питания. На задней стороне приставки расположены базовые разъемы для подсоединения устройства: VGA, RCA, USB, коннектор питания и гнездо для антенны.

Приставка работает сразу же после подключения и не требует мудреных дополнительных настроек. При первом включении необходимо только поймать цифровые каналы. Делается это так же, как и на любом телевизоре: зайти в меню настроек и запустить автопоиск.

Кроме просмотра каналов, приставка предлагает функцию телетекста, можно смотреть фильмы через USB (хотя в таком случае удобнее подключить носитель сразу к монитору).

• Нерусифицированное меню. Однако оно достаточно понятное даже при наличии минимальных знаний английского.
• У некоторых могут не запуститься старые мониторы, но это поправимо. В приставке по умолчанию выбрано разрешение картинки 1080p. Нужно подключить прибор к более современному дисплею, чтобы перенастроить разрешение, либо сделать это вслепую, зайдя в меню и нажимая последовательность кнопок: Vol(+) – CH(-) – CH(-), пока разрешение не понизится до требуемого.
• Тюнер не поддерживает кодек AC3 . Некоторые фильмы с флешки будут идти без звука.

На момент написания статьи стоимость тюнера составляла 1230 рублей, приобрести его можно на Али-Экспрессе.

Как подключить приставку с RCA к VGA монитору. RCA to VGA.

Рассмотрим способ, который позволит подключить приставку или видеоплеер с видеовыходом RCA к VGA монитору от компьютера (RCA to VGA).

Друзья, мы писали ранее о способе подключения устройства с VGA видеовыходом к устройству с тюльпанами RCA (по компонентному видеосигналу) по витой паре. Однако, многие пользователи в комментариях задавали вопрос о том, как подключить устройство с композитным видеовыходом RCA к старому VGA монитору (RCA to VGA). Поэтому, возвращаемся к этому вопросу.

ВИДЕО-ОБЗОР

Статьи по теме: Как подключить звук через HDMI на колонки. Конвертер HDMI to SPDIF. Как удлинить HDMI по витой паре Конвертер HDMI to RCA Как подключить VGA по витой паре Конвертер звука Optical в Analog Audio Переходник HDMI DVI. Теория, основы, распиновка, подключение.

И так, просто вот таким переходником, самодельным или готовым, такое подключение осуществить невозможно, так как он предназначен для подключения компьютера с VGA к телевизорам. В том случае видеокарта сама преобразует сигналы и выдает на этот переходник. А вот для решения нашей задачи нужен активный преобразователь — конвертер RCA to VGA.

Помимо композитного видеовхода RCA устройство имеет также видеовход S-Video. Если ваша ТВ приставка или видеоплеер имеет аналогичный видеовыход, её также можно подключить к VGA монитору. Достаточно удачное решение, так как в обиходе еще остались видеоустройства с выходом S-Video. К тому же, качество видео на таком выходе лучше, чем на RCA (композитном) выходе.

Конвертер RCA к VGA имеет VGA видеовход и позволяет одновременно подключить и компьютер с VGA видеовыходом. При этом, кнопкой на конвертере можно выбрать подключенное устройство. Питание конвертера RCA to VGA осуществляется от USB, кабель для этого присутствует в комплекте, однако самого блока питания нет. Подключить его можно либо к телефонному блоку питания с USB либо к USB порту любого устройства. Также конвертер имеет ряд настроек, навигация по меню настроек осуществляется кнопками на панели устройства.

В отзывах к конвертеру RCA to VGA пользователи отмечают отличную работоспособность устройства. Так что, именно такой конвертер RCA to VGA позволит решить проблему подключения ТВ приставки с RCA к VGA монитору от старого компьютера.

Приобрести конвертер RCA to VGA с полным комплектом видеокабелей и блоком питания EU стандарта можно на Aliexpress за 12$ по ссылке: https://aliexpress.com/converter-rca-to-vga.html

Рассказать друзьям:

Понравилось это:

Нравится Загрузка…

Похожее

blog.avisproject.com.ua

Как еще можно смотреть ТВ на мониторе

Практически все способы просмотра ТВ на дисплее (или компьютере) заключаются в подсоединении специального тюнера, который принимает и обрабатывает телевизионный сигнал в форме, подходящей для компьютеров. Но есть нюансы. Разберем другие варианты просмотра ТВ на компьютерном мониторе.

Если на мониторе есть USB

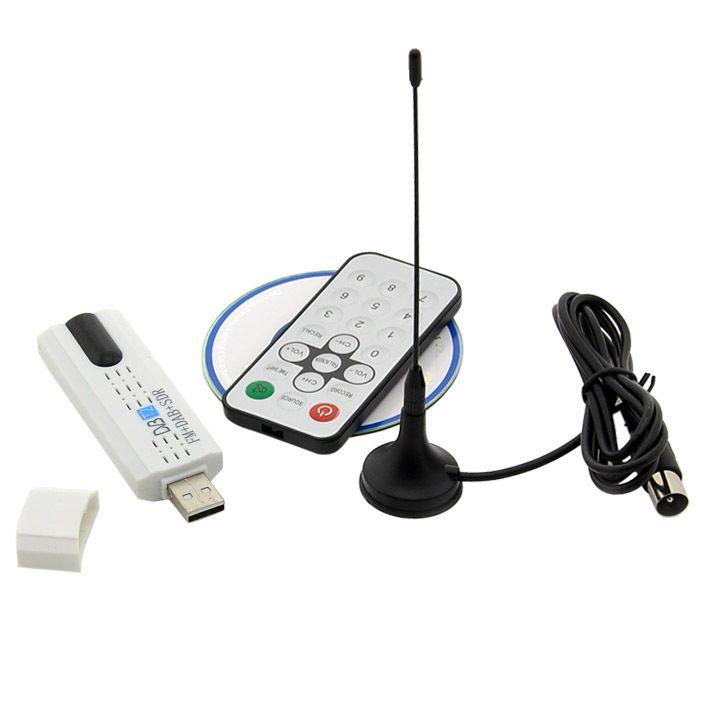

Необязательно морочиться с разнообразными интерфейсами. На рынке продаются тюнеры, способные подключаться к монитору через USB. Они представляют собой небольшие устройства, напоминающие флешку.

В большинстве для передачи звука используется USB-шина. Такой тюнер также подключается к антенне.

Минус только один — невозможно одновременно смотреть эфир и заражать аппарат.

Через компьютер

Тюнер способен также подключаться к компьютеру, с его помощью можно смотреть и обрабатывать цифровое телевидение, записывать любимые передачи и даже слушать радио в FM-диапазоне.

Такие тюнеры, подключаются через USB-порт (для этого приставка должна быть совместима со слотом расширения PCMCIA). Чтобы устройство исправно работало с той или иной операционной системой, к нему в комплект прикладывают специальное программное обеспечение (драйвера и софт-установщик). Кроме того, они также подключаются к антенне, а для удобства эксплуатации имеют пульт.

Через Smart-приставку

Кроме того, к монитору можно подключить смарт-приставку. Она, как правило, используется для превращения телевизора в некое подобие компьютера, предоставляя доступ в интернет и просмотр онлайн-каналов.

Но иногда есть смысл подключить ее к компьютеру, если на нем монитор с высокими параметрами, а производительность страдает.

Не всегда можно купить новый телевизор, при этом практически у всех дома есть монитор от компьютера. На нем можно смотреть телевидение, а внешний ТВ-тюнер для монитора обойдется намного дешевле, чем новый телевизор.

Самодельный переходник vga на rca своими руками

Переходник, позволяющий соединить видео выход компьютера с обычным цветным телевизором. Ниже рассмотрим несколько вариантов подобного переходника, опишем плюсы и минусы каждой конструкции и приведем советы по изготовлению переходника VGA SCART своими руками.

Прежде чем начать, одно важное уточнение: все советы и инструкции в настоящем руководстве, представлены “как есть”, и каждый использует их на свой страх и риск.

Назначение выводов VGA-SCART

Чтобы понять функционирование приведенных ниже схем переходников VGA SCART, рассмотрим различные типы сигналов, которые необходимо передать от компьютера к телевизору.

Сигнал RGB

Основной сигнал, который передается по кабелю от компьютера к телевизору, это RGB сигнал с разбивкой на три составляющие (R-красный, G-зеленый, B-синий) К счастью, в данном случае стандартный и разъем SCART полностью совместимы (выходы: амплитуда 0,7В, сопротивление 75-го Ом). Поэтому вы можете напрямую подключить соответствующие контакты, не прибегая к использованию специальных схем или устройств (позже рассмотрим и этот вариант).

Общий провод

В VGA и SCART разъемах несколько выводов имеющие соединение с общим проводом (массой), которые часто бывают соединены друг с другом внутри кабеля. Их общее соединение позволяет свести на нет различные помехи (особенно в отношении трех RGB линий). То же самое относится и к экранированному кабелю.

Примечание: по существу общий провод бывает только один, поэтому это нормально, что все контакты имеющие обозначение массы соединены вместе.

Сигнал Аудио

Для того, чтобы вывести звук на телевизор, необходимо взять кабель со стандартным 3,5 мм разъемом для ПК и подключите его на прямую к разъему SCART. Можно вывести как моно, так и стерео звук, не прибегая к использованию специальных устройств и схем. Только будьте осторожны, чтобы не путать аудио-выход с аудио-входом, поскольку у SCART они расположены рядом.

Сигналы коммутации

Как уже упоминалось ранее, вход SCART может принимать различные типы сигналов. Для того чтобы телевизору понять какой тип сигнала подан на вход, существует специальный контакт «RGB Blanking» (вывод 16). Если на данный контакт подать напряжение 0…0,4В, то телевизор будет ожидать «Композитный сигнал», если 1…3В, то сигнал «RGB». Использование данного вида сигнала крайне важно для функционирования переходника VGA-SCART, и как мы увидим далее, существуют различные способы получить его.

Другой вывод, который может нас заинтересовать – это «Swtch» (вывод 8). Данный вывод предназначен для переключения режима TV/AV. Также на некоторых телевизорах этот вывод позволяет установить «соотношение» сторон изображения:

• Режим ТВ режим – от 0 до 2 В.
• Режим AV с соотношением 16: 9 – от 5 до 8В.
• Режим AV с соотношением 4: 3 – от 9,5 до 12В.

Если не подавать сигнал на данный вывод, то телевизор останется в состоянии по умолчанию (режим TV), и тогда для перехода в режим AV нам нужно будет воспользоваться пультом дистанционного управления.

Сигналы синхронизации

Здесь начинается самое сложное в вопросе построения VGA-SCART переходника. Синхронизация сигналов у видеокарты компьютера сильно отличается от системы синхронизации, которая используются в обычном телевизоре, поэтому необходимо прибегнуть к некоторым уловкам, чтобы сделать их совместимыми. Отличие между собой большинства схем VGA-SCART переходников основано на способах решения этой проблемы.

В компьютере стандартный VGA предполагает использование двух различных сигналов для синхронизации, один вертикальный (60 Гц) и один горизонтальный (31 кГц). Оба сигнала работают в соответствии с ло

radiobud.ru

Телевизор из старого ЭЛТ-дисплея

Такие дисплеи давным-давно вышли из обихода, но многие не стали выкидывать или продавать эти мониторы, оставив их на всякий случай. Такой шанс появился: к примеру, ЭЛТ-дисплеи можно приспособить для просмотра ТВ, однако для этого нужно обладать умением обращаться с электроникой.

Для переделки ЭЛТ-дисплея под прием телевещания необходимы следующие компоненты:

• графическая плата , с помощью которой регулируется цвет изображения и определяется качество трансляции;
• радиоканал – модуль, необходимый для приема радиосигналов и выделения среди них тех частот, которые используются для телевизионного вещания;
• блок управления — нужен для настройки и эксплуатации прибора.

Все недостающие модули продаются в магазине радиоэлектроники. Их нужно подключать к монитору, соединяя шлейфами с другими блоками. Часто для лучшего качества изображения приходится припаивать резисторы. Главный минус просмотра ТВ через такой монитор – невозможность воспроизведения картинки разрешения Full HD.

Как можно подключить компьютер к телевизору

Широко используемых способов подключения не так много:

• HDMI;
• VGA;
• DVI;
• RCA («тюльпаны»).

Чтобы определить, каким из них вы можете воспользоваться, вам нужно изучить разъёмы на компьютере и телевизоре. На ПК вы можете встретить только первые три типа портов: HDMI, VGA, DVI. Эти же порты вы можете найти и на корпусе телевизора.

Эти порты можно отличить друг от друга внешне

На ноутбуках можно найти и так называемый microHDMI. Он практически не отличается от своего «старшего брата» и придуман, чтобы экономить место на корпусе компактных ноутов. Качество передачи изображения и звука сохраняется то же, что и у обычного HDMI. Но для подключения потребуется несимметричный кабель HDMI-microHDMI или специальный переходник.

Статья в тему: Как смотреть twitch на телевизоре lg

Такой разъём особенно часто встречается на супертонких ноутбуках и нетбуках

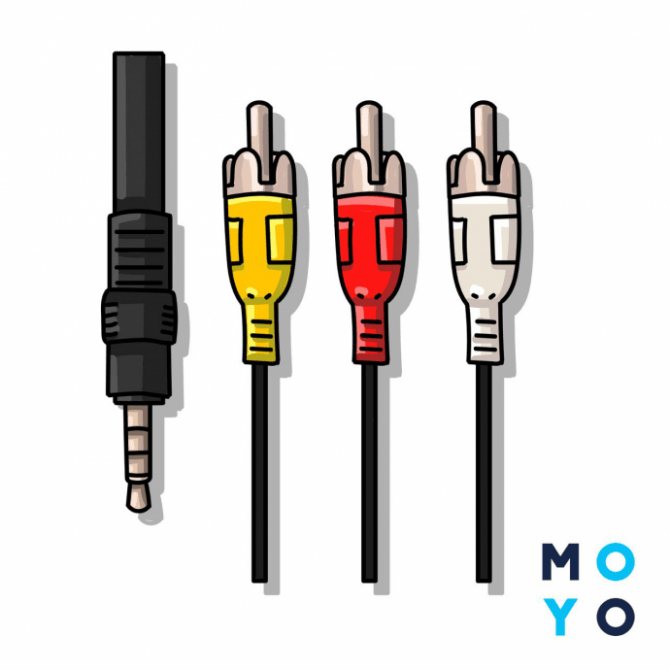

Красно-белые RCA-порты почти не встречаются на современных телевизорах, но очень распространены на старых моделях. Если у вас ТВ прошлого поколения, то «тюльпаны» — единственный способ подключить ПК. На компьютере вы таких портов не увидите. «Тюльпаны» подсоединяются только с помощью несимметричных кабелей (например, RCA-HDMI) или переходников.

Эти порты есть почти на каждом «пузатом» телевизоре

Фактически современный рынок комплектующих позволяет соединить два любых типа портов: VGA и HDMI, HDMI и DVI, RCA и VGA… Однако дешевле всего останавливать свой выбор на одинаковых парах разъёмов. Симметричный кабель стоит меньше, чем нужный адаптер.

Если вы всё же решили соединять два разных порта, то вам придётся докупить специальный переходник. При покупке адаптера обратите внимание на форматы INPUT и OUTPUT. INPUT вы будете подключать к компьютеру, поэтому там должно быть указано название порта, который есть на вашем ПК. OUTPUT — это вывод на ТВ, поэтому его название должно соответствовать названию порта телевизора.

Наглядно: есть компьютер с поддержкой VGA и телевизор с HDMI. Чтобы соединить их, нам потребуется адаптер с INPUT в формате VGA и OUTPUT в формате HDMI.

Стоимость качественных адаптеров начинается от 1 000 рублей. Более дешёвые покупать не стоит, они сильно снижают качество изображения и звука.

Статья в тему: Что значит нет модуля ci в телевизоре

Подключение компьютера к телевизору с помощью HDMI

HDMI — лучший выбор для подключения компьютера к телевизору. Во-первых, этот формат обеспечивает наиболее качественную передачу картинки в современных условиях. Во-вторых, это единственный порт, который способен передавать сразу и звук. Если у вас на ТВ есть HDMI-разъём, этот метод подключения становится приоритетным, даже если на ПК его нет.

Как же подключать компьютер без HDMI-порта? Если у вас на компьютере только VGA или DVI, то вы можете купить соответствующий адаптер. Вместе с переходником будет также специальный шнур 3,5–3,5 для вывода звука. Он нам понадобится при подключении.

Такой качественный переходник может обойтись в 1 500 — 2 000 рублей

Главный минус подключения через HDMI — невысокая распространённость порта на относительно старых устройствах. В остальном же этот формат — самый качественный и совершенный из всех представленных на современном рынке.

Каким должен быть кабель

Кабели для HDMI-соединения бывают разными. Наиболее часто встречаются Standart и High Speed. Разница между ними заключается в качестве и формате передаваемого изображения. Так, Standart умеет передавать с ПК на ТВ изображение в 1080i или 720р. Он относительно дешёвый и способен выдавать вполне приемлемую картинку.

Для поклонников отличной графики лучше подходит High Speed. Такой кабель поддерживает форматы 1080р и выше (вплоть до 4К). Он необходим, если вы планируете смотреть видео в формате 3D или Deep Color.

Статья в тему: Как называется телевизор и монитор в одном

Длина кабеля тоже имеет значение. Для большинства ситуаций лучше всего выбирать шнур около 5 м. При такой длине он не нуждается в репитере, чтобы без потерь передавать видео и аудио, и благодаря этому стоит относительно дёшево. Но если вам нужен более длинный кабель, то обратите внимание на его технические характеристики. В нём обязательно должен быть встроенный репитер для усиления сигнала. Если вы сомневаетесь, что устройство им оснащено, лучше отказаться от покупки — картинка будет передаваться с артефактами, а звук может прерываться.

Если у вас ноутбук с microHDMI-портом, то вам потребуется либо готовый кабель (HDMI-microHDMI) либо переходник.

Такой переходник можно недорого купить в магазине электроники — его стоимость около 200 рублей

Инструкция по подключению

Инструкция по подключению выглядит следующим образом:

Перед подключением кабеля выключите и компьютер, и телевизор. Если у вас на обоих устройствах HDMI-порты, просто соедините их соответствующим кабелем. Если же вы используете переходник, то в гнездо адаптера OUTPUT вставьте шнур HDMI от телевизора, а в гнездо INPUT — соответствующий кабель от компьютера.

Такой кабель обычно продаётся вместе с телевизором с соответствующим портом

Нет звука в HDMI

Если при подключении через HDMI отсутствует звук, то проблема, скорее всего, кроется в настройках ПК. Не вытаскивайте кабель. Зайдём в настройки звука и поправим эту неполадку. Метод работает для всех актуальных версий ОС Windows:

1. Кликните правой кнопкой мыши на значок колонки в правом нижнем углу.
2. Из контекстного меню выберите «Устройства воспроизведения» или «Открыть параметры звука».
3. У вас откроется окно со списком доступных устройств. Среди них нужно найти телевизор — он будет назван маркой своего производителя (например, Philips).
4. Нажмите на него правой кнопкой и выберите «Использовать это устройство по умолчанию».

Убедитесь, что под названием телевизора теперь есть надпись «Устройство по умолчанию» и зелёная галочка

На MacOS поправить эту проблему тоже не составит труда:

1. Нажмите на «яблочко» слева вверху и выберите «Системные настройки».
2. Далее выберите пункт «Звук».

«Звук» находится во второй строчке иконок

Здесь же вы можете настроить баланс или громкость звучания

Исправляем разрешение экрана

При подключении к телевизору компьютер может неправильно определить его разрешение. Картинка в этом случае будет размазанной или обрезанной. Придётся поправить ошибку ПК вручную.

На Windows 10 нужное окно открывается так:

1. Откройте меню «Пуск», нажмите на значок шестерёнки (меню «Параметры»).
2. Выберите пункт «Экран».
3. Пропишите в поле поиска «Разрешение», чтобы быстро найти нужный пункт. Кликните на «Изменение разрешения экрана».

На Windows 7 можно открыть нужное меню так:

1. Кликните правой кнопкой мыши на пустом месте рабочего стола.
2. Из выпадающего меню выберите «Персонализация».
3. Слева в списке параметров выберите «Разрешение экрана».

На MacOS доступ осуществляется через «Системные настройки» — «Мониторы».

У вас появится окно, в котором отобразятся подключённые мониторы. Телевизор обычно появляется в качестве «Монитора 2». Кликните на него и измените его разрешение на нужное. Если вы точно не знаете подходящий параметр, то ориентируйтесь на изображение на телевизоре. Значки выглядят слишком крупными? Нужно увеличить разрешение. Картинка обрезана? Выбранное разрешение слишком большое. Выбор разрешения наугад не испортит ни телевизор, ни компьютер, поэтому не бойтесь попробовать все значения из списка подряд, чтобы найти нужное.

Большинство современных телевизоров обладают разрешением 1280х720 или 1920х1080.

В этом окне обычно демонстрируется примерное соотношение первого подключённого монитора ко второму

Подключение через VGA

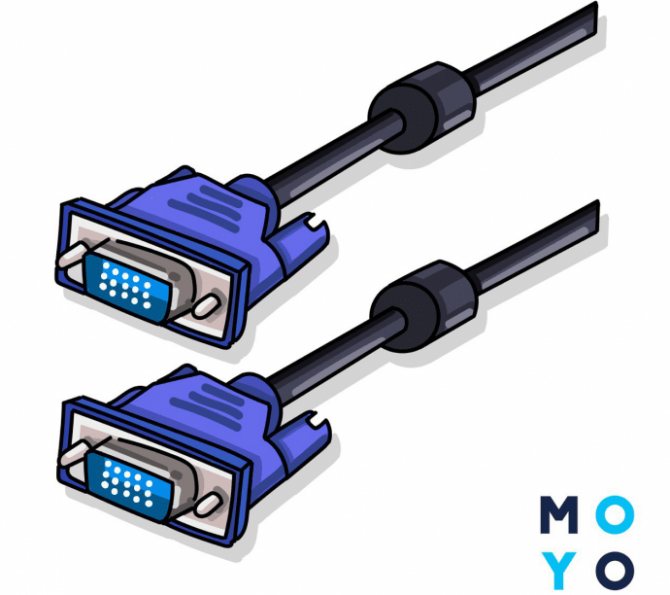

VGA — относительно старый, но очень широко распространённый способ подключения мониторов к компьютерам. Такой разъём часто встречается и на телевизорах. Если у вас есть ПК и ТВ с таким портом, то соединить их будет проще простого.

Обычно VGA-разъёмы синие, но у некоторых моделей ПК и телевизоров цвет порта может быть чёрным

К сожалению, у VGA есть серьёзный недостаток — качество изображения. Посмотреть фильмы в FullHD так не получится — максимальное поддерживаемое разрешение составляет всего 1360х768. 3D-видео и Deep Color тоже отпадают — в этих случаях однозначно требуется HDMI.

Также стоит отметить, что VGA не передаёт звук. Если вы подключите телевизор к ПК через этот разъём, то аудио будет воспроизводиться на колонках компьютера, а не ТВ.

Телевизор из ЖК-дисплея

Такие дисплеи более популярны и современны, однако они тоже постепенно оказываются не у дел, поскольку в наше время пользователи предпочитают более мобильные формы компьютеров: ноутбуки, планшеты, смартфоны.

Проверяем совместимость

Просмотр телевизионных каналов требует специальной ТВ-приставки для монитора, поэтому главный нюанс его использования заключается в соответствии разъемов на нем и приставке.

Лучший бюджетный VGA-тюнер

Рынок охотно подстраивается под нужды потребителей, так что предлагает разные приемники с поддержкой DVB-T2, которые подходят практически для всех мониторов или телевизоров.

Приведем обзор самой простой и удобной, согласно отзывам, приставки с выходом VGA.

Это HDTV DVB-T2 Receiver .

В комплектацию тюнера входит пульт, инструкция на английском, блок питания. На задней стороне приставки расположены базовые разъемы для подсоединения устройства: VGA, RCA, USB, коннектор питания и гнездо для антенны.

Приставка работает сразу же после подключения и не требует мудреных дополнительных настроек. При первом включении необходимо только поймать цифровые каналы. Делается это так же, как и на любом телевизоре: зайти в меню настроек и запустить автопоиск.

Кроме просмотра каналов, приставка предлагает функцию телетекста, можно смотреть фильмы через USB (хотя в таком случае удобнее подключить носитель сразу к монитору).

• Нерусифицированное меню. Однако оно достаточно понятное даже при наличии минимальных знаний английского.
• У некоторых могут не запуститься старые мониторы, но это поправимо. В приставке по умолчанию выбрано разрешение картинки 1080p. Нужно подключить прибор к более современному дисплею, чтобы перенастроить разрешение, либо сделать это вслепую, зайдя в меню и нажимая последовательность кнопок: Vol(+) – CH(-) – CH(-), пока разрешение не понизится до требуемого.
• Тюнер не поддерживает кодек AC3 . Некоторые фильмы с флешки будут идти без звука.

На момент написания статьи стоимость тюнера составляла 1230 рублей, приобрести его можно на Али-Экспрессе.

Как сделать переходник с vga на тюльпан | Компьютеры и комплектующие | OnDevices.ru

Как вы помните, качество изображения, как на современных телевизорах, так и на компьютерах, неуклонно растет. Это заставляет производителей разрабатывать новые, более быстрые интерфейсы. Другое дело, что пользователям от этой смены не легче – попробуем рассмотреть, как сделать переходники с vga на тюльпан.

Содержание

Что потребуется

1. Деньги;
2. Поход в магазин.

Инструкция

Давайте не будем томить друг друга ожиданиями и скрывать правду.

Не существует переходников с vga на тюльпан. Слово «переходник» в языке электроники подразумевает пассивное устройство – определенное количество проводников, соединенных по определенным параметрам. Они просто передают сигнал в виде заряженных частиц. В случае с абсолютно разными разъемами и протоколами такое решение не подходит вовсе.

Да, в интернете существует тьма статей о том, как сделать переходник vga на тюльпан своими руками и даже с разводкой контактов, но помните – доля правды здесь более чем микроскопическая. Сделав такой прибор, вы получите не просто нечто неясное и совершенно не работающее, но и рискуете поставить на колени порты вашего ПК и телевизора. Поверьте, (отвечая на e-mail читателя) гораздо проще восстановить аккумулятор для ноутбука своими руками, чем выполнить эту задачу.

1. Показанный внизу рисунок-схема, судя по всему, пользуется невероятной популярностью на просторах интернета. Однако контакты vga разъемов не имеют ничего общего с объяснениями, приведенными справа от изображения.

2. Единственный шанс обрести нечто рабочее, при соблюдении тысячи и одной детали, вы получите только в случае использовании невероятно старой видеокарты. Одной из таких может выступать Matrox Millenium II. Даже если вы найдете у олдфагов этот продукт, сомневаемся, что вы подключите ее к современному компьютеру. Windows xp 64bit, windows 7, windows 8, linux – забудьте, данный продукт аппаратно не поддерживает такие операционные системы.

3. Готовый переходник избавит вас от всех ужасов, указанных выше. Его цена в 10-20$ не должна вас отпугнуть, ведь даже в наших странах эти деньги явно не огромные.

Вот он, во всей своей красе.

Советы

Если вы все же решите следовать инструкциям в интернете, попробуйте проверить новоиспеченный «переходник» на старом или ненужном оборудовании. Не спешите сжечь порты вашей видеокарты и телевизора – это вы всегда сможете успеть.

Также вас может заинтересовать возможность создания своим руками переходника sata ide или sata usb.

Как еще можно смотреть ТВ на мониторе

Практически все способы просмотра ТВ на дисплее (или компьютере) заключаются в подсоединении специального тюнера, который принимает и обрабатывает телевизионный сигнал в форме, подходящей для компьютеров. Но есть нюансы. Разберем другие варианты просмотра ТВ на компьютерном мониторе.

Если на мониторе есть USB

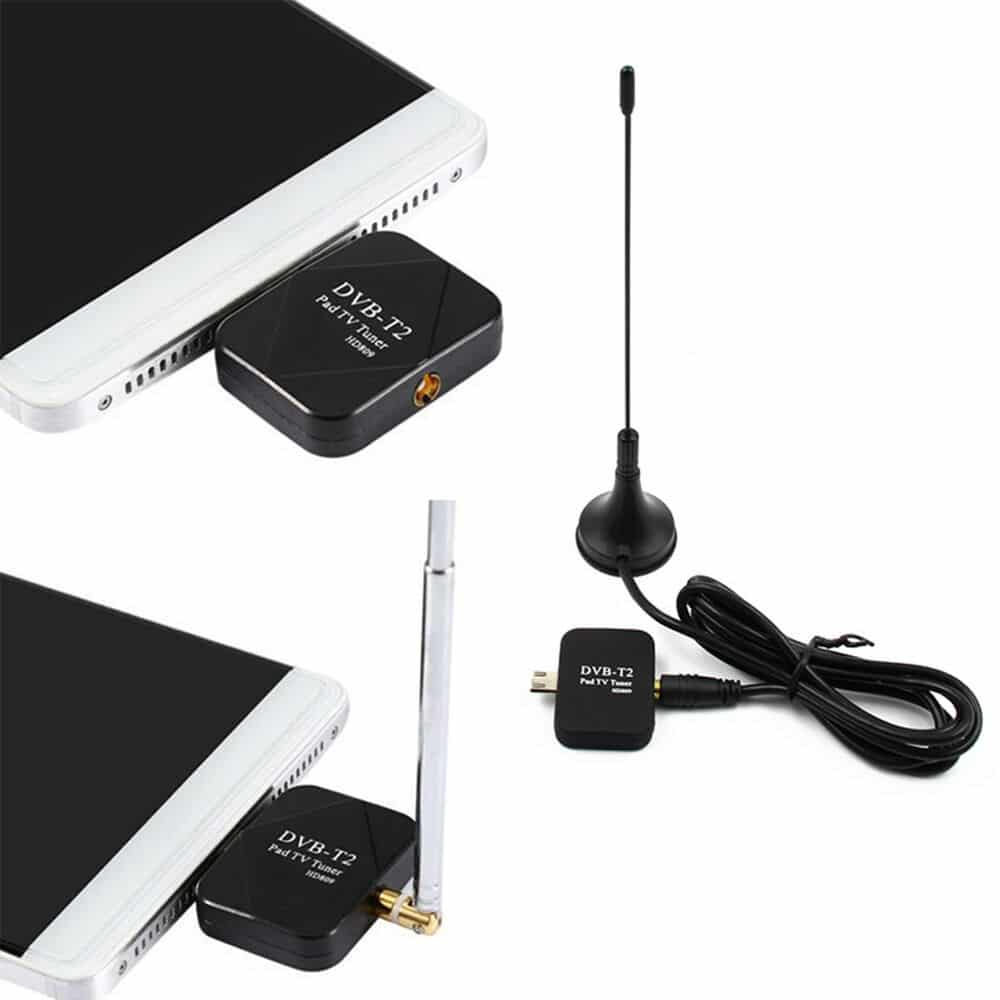

Необязательно морочиться с разнообразными интерфейсами. На рынке продаются тюнеры, способные подключаться к монитору через USB. Они представляют собой небольшие устройства, напоминающие флешку.

В большинстве для передачи звука используется USB-шина. Такой тюнер также подключается к антенне.

Минус только один — невозможно одновременно смотреть эфир и заражать аппарат.

Через компьютер

Тюнер способен также подключаться к компьютеру, с его помощью можно смотреть и обрабатывать цифровое телевидение, записывать любимые передачи и даже слушать радио в FM-диапазоне.

Такие тюнеры, подключаются через USB-порт (для этого приставка должна быть совместима со слотом расширения PCMCIA). Чтобы устройство исправно работало с той или иной операционной системой, к нему в комплект прикладывают специальное программное обеспечение (драйвера и софт-установщик). Кроме того, они также подключаются к антенне, а для удобства эксплуатации имеют пульт.

Варианты беспроводного подключения

В большинстве случаев телевизор подключают к компьютеру проводным способом, так как кабеля предоставляются в комплекте к устройству. Но иногда бывает, что устройства выгоднее и быстрее соединить беспроводным способом.

Статья в тему: Ка модуль для телевизора что это такое

Существует два варианта подключения:

• Через Bluetooth. Удобный вариант для владельцев устаревших моделей цифровых телевизоров. Этот способ предполагает покупку Bluetooth роутера для компьютера.
• Через Wi-Fi. Данный способ подключения уже относится к сетевому взаимодействию. Одно из устройств выполняет функцию точки доступа, а другое используют для управления. Если параллельно с просмотром видео на телевизоре нужно иметь доступ и к компьютеру, придется подключить Wi-Fi роутер и использовать его в качестве точки доступа.

Есть и другие варианты беспроводного подключения, но для этого придется купить донгл-медиаплеер Anycast или его аналог.
