Как выкрутить обломившийся болт из блока двигателя не снимая головки

23.01.2015 252

Ремонт автомобиля — не самая простая работа, машина, независимо от страны производства и имени производителя постоянно подвергается нагрузкам, поэтому неудивительно, что она склонна к поломкам. Однако, часто случается ситуация, когда та или иная неисправность усложняется появлением новой. К таким ситуациям можно отнести ситуацию, когда вы ремонтируя свой автомобиль, во время выкручивания болта, сорвали резьбу или полностью сломали его. Сразу же возникает масса вопросов: что делать в такой ситуации, как продолжить ремонт и самое главное — как выкрутить сломанный болт? Ответы на эти вопросы вы найдете в нашей сегодняшней статье. Едем дальше.

Чаще всего болт ломается в случае, когда вы «дюжий дядька», а ваш болт, ну тот, который вы сломали, сильно прикипел или заржавел. Как вы понимаете, речь идет не об автомобилях, которые «только что» сошли с конвейера. Обычно с этой проблемой сталкиваются древние автомобили или те, хранение или эксплуатация которых оставляли желать лучшего. Если еще конкретнее, то речь о резьбовых соединениях, которые часто контактировали с влагой. Например, ходовая часть автомобиля регулярно контактирует с влагой (снег, дождь, мойка), поэтому не удивительно, что что-то где-то заржавело.

Что нужно сделать в первую очередь

Прежде чем переходить к основным действиям, можно провести предварительные «операции» — это позволит увеличить шансы на успешное извлечение обломка, а, возможно, поможет избавиться от него сразу же.

В первую очередь можно попробовать постучать по обломку, если это возможно, с помощью молотка. Не нужно бить сильно. Такие действия ослабят посадку болта, извлекать его будет проще.

Также можно попробовать хорошо прогреть деталь в том месте, где остался обломок. Для этого используют газовую горелку. Это позволит снять внутреннее напряжение

Помните: использовать горелку важно аккуратно в случае, если деталь выполнена из алюминия – она может просто его расплавить

Предварительно нужно прогреть деталь в том месте, где находится обломок

Делать это нужно крайне осторожно. Не будет лишним залить в отверстие немного жидкости типа W-40

Если ее нет, можно использовать средство для удаления загрязнений и ржавчины. Подобные смазывающие жидкости помогут облегчить «выход» обломка болта

Не будет лишним залить в отверстие немного жидкости типа W-40. Если ее нет, можно использовать средство для удаления загрязнений и ржавчины. Подобные смазывающие жидкости помогут облегчить «выход» обломка болта.

W-40

Если в процессе подготовительных мероприятий обломок еще не вышел, пора переходить к более радикальному методу. Рассмотрим его более подробно ниже.

Как вытащить сломанный болт: пошаговая инструкция

Сложнее всего извлекать обломок болта, который имеет неплоскую поверхность – в процессе засверливания сверло может просто соскользнуть, и деталь будет повреждена, а извлечение болта усложнится.

Так выглядит обломок болта в детали

Чтобы было проще, стоит еще раз впрыснуть смазывающую жидкость, а затем использовать подходящую по резьбе направляющую втулку. Ее нужно ввернуть в отверстие до упора, а затем затянуть контргайкой.

Подобранная втулка

Сверлом нужно сделать небольшое отверстие в обломке под экстрактор. Рекомендуется смазать конец сверла смазкой.

Важно! Сверлить лучше точно по центру – так извлекать обломок будет проще.

Делаем отверстие смазанным сверлом
Если все в порядке, можно продолжать сверлить – резьбу вы не повредите, поскольку углубление уже создано. Только насквозь обломок сверлить нельзя – вы можете повредить деталь, особенно, если она из мягкого металла.

Следующий шаг – вбивание в отверстие подходящего по размеру винтового экстрактора. Убедитесь, что он плотно зафиксирован и не выскальзывает. Если это так, можно начать аккуратно и медленно выворачивать экстрактор вместе с обломком.

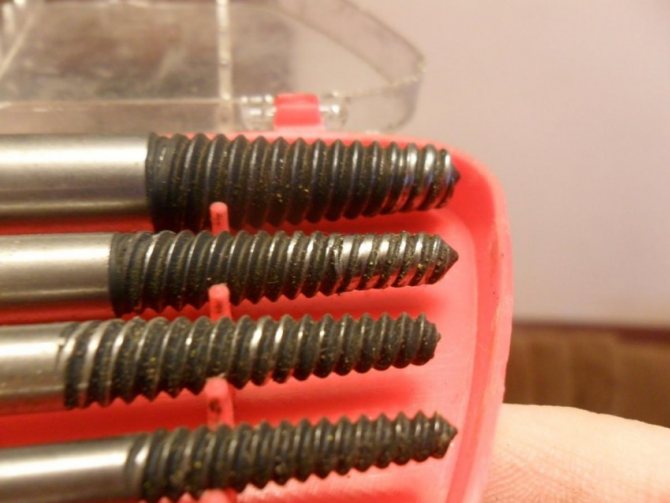

Винтовой экстрактор Выворачиваем обломок

Обломанный болт извлечен, осталось лишь проверить, в целости ли резьба – для этого нужно ввернуть в отверстие новый болт. Чтобы это было сделать проще, можно смазать резьбу смазкой.

Извлеченный обломок болта. Как видно, резьба у него осталась целой благодаря аккуратным действиям. Деталь не повреждена

В процессе извлечения болта вы будете использовать химические средства, возможно, нагревать деталь в месте отверстия, применять ударные инструменты и сверлить, поэтому важно позаботиться об индивидуальной защите: лучше надеть перчатки, одежду с длинными рукавами, очки, а также при возможности и респиратор, чтобы защитить дыхательные пути.

Такой способ поможет извлечь обломанный болт даже из глубокого отверстия, если делать все правильно и соблюдать технику безопасности. Есть и другие методы, но за их эффективность ручаться не приходится, тогда как описанный выше способ всегда работает безотказно.

Как открутить внутренний шестигранник с сорванными гранями

Чтобы открутить болтовое соединение со сквозным отверстием, можно воспользоваться надфилем. С его помощью шестигранный метиз растачивается под следующий размер и выкручивается ключом.

Вторым способом является использование торкса. Им можно пробить новые шлицы, и использовать шестигранный метиз повторно, но откручивать впоследствии его можно будет только звездочкой торкс.

Звездочки торкс

Помимо этого, перед тем, как открутить сорванный шестигранник, можно пропилить внутреннюю ось шестигранного крепежа под отвертку, и открутить. При этом способе не всегда удобно подобраться к крепежу, иногда его расположение не позволяет использовать отвертку.

Как выкрутить сорванный болт под шестигранник

Шестигранники часто используются для крепления автомобильных и тракторных деталей. И, конечно, они тоже могут закисать и обламываться. Но чаще всего проблем доставляет слизанный шестигранник со сбитыми гранями — выкрутить такой, используя стандартные ключи, невозможно. Как быть в этой ситуации, давайте разберемся.

Если шестигранник слизался снаружи, выкрутить его можно такими способами:

Напильником заново запилить грани, уменьшив размер шляпки болта, и затем использовать стандартный накидной ключ с подходящей головкой.
Набить на слизанный шестигранник головку накидного ключа на 12 граней. Диаметр насадки должен быть равен наружному диаметру шестигранного болта. Набив молотком головку, накидным ключом выкрутить шестигранник. После этого снять головку и с обратной стороны молотком выбить сломанный шестигранник.
Еще один способ, как выкрутить винт под шестигранник с сорванными внешними гранями, — использовать звездочки (torx). Но забивать звездочку можно лишь в том случае, если болт не «закипал», иначе можно легко обломить ее и получить еще больше проблем.

Как выкрутить внутренний шестигранник со слизанными гранями

Самый простой способ, как выкрутить болт под внутренний шестигранник, — использовать звездочки TORX. Нужно взять торкс диаметром чуть больше, чем размеры внутреннего шестигранника. С учетом слизанных граней они как раз подойдут друг под друга.

Чтобы выкрутить винт с сорванными гранями, звездочку забивают молотком до предела. После этого ее достаточно выкрутить ключом. Способ подходит только для шестигранников из относительно мягкого металла — об высокопрочную закаленную сталь звездочка просто сломается, и тогда придется высверливать уже инструментальную сталь.

Если под рукой нет звездочек TORX, но надо выкрутить внутренний шестигранник со слизанными гранями, уходящий вровень с поверхностью детали, можно воспользоваться сваркой. Полуавтоматом наваривают на головке болта «горку», к которой затем приваривают гайку или пруток. Если приварили гайку — выкрутить болт со слизанным внутренним шестигранником можно гаечным ключом, если пруток — то отвернуть, приложив усилие.

Чуть более трудоемкий, но все же рабочий способ выкрутить болт под внутренний слизанный шестигранник, если он выступает над поверхностью, — спилить головку, чтобы получилась шпилька. Если она не закисла, ее легко будет удалить экстрактором. Если закисла — обработать WD-40 и в крайнем случае высверлить.

Как выкрутить шестигранник без ключа

Ну и в довершение небольшая хитрость о том, как выкрутить шестигранный болт без шестигранника. Чтобы это сделать, понадобится толстая длинная шпилька и две подходящие к ней по размеру гайки. Гайки нужно навернуть на шпильку на расстоянии друг от друга и зафиксировать между ними головку шестигранника. Притянув гайки к головке шестигранника, можно его выкрутить без ключа.

Еще один прием, как выкрутить шестигранник без шестигранника, следующий. В головке болта зубилом проделать глубокую полосу. Далее бить по зубилу молотком в направлении откручивания шестигранника. Он должен сдвинуться с места, и затем его можно попытаться выкрутить руками.

Фото советы как выкрутить сломанный болт

Как выглядят специальные болты

Особый крепёж на рулевой колонке ставят уже довольно давно. Его можно встретить как на отечественных, так и на зарубежных автомобилях. Различают три типа срывных болтов:

С классической шляпкой и дополнительной «юбкой» в нижней части. Такие конструкции работают на излом. То есть, их затягивают с определённым усилием на заводе изготовителе. После того, как крепёж занимает своё место, его уже не получится снять при помощи обычного гаечного ключа. Верхняя шляпка под нагрузкой просто отколется, оставляя на месте установки «юбку» в виде конусообразного выступа. Его не получится подцепить или открутить.
С круглой шляпкой без шлицов по типу храповика. Такой болт можно только затянуть, используя специальный ключ. Обратно он не выкрутится из-за угловых подъёмов, которые будут срывать любой ключ с головки.
С обычной шляпкой в виде шестигранника. До момента вкручивания, эти болты похожи на обычный крепёж, но после затягивания они приобретают новый вид.

Именно с конструкцией и принципом работы последнего изделия мы познакомимся поближе.

Как высверлить обломок болта из алюминиевого блока?

Довольно часто случается, что ломается болт небольшого диаметра в алюминиевом блоке двигателя автомобиля. Высверлить такой остаток болта не просто. В интернете предлагается очень много вариантов, как высверлить сломанный болт м6 из алюминия без особых трудностей.

На самом деле, самый надежный способ — это классическое высверливание с последующим нарезанием резьбы. При этом все подготовительные операции, рассмотренные выше, должны выполняться очень тщательно.

Рекламируются всевозможные китайские экстракторы, но они очень часто ломаются внутри отверстия, что в разы усугубляет ситуацию. Кроме того, этот инструмент своей конической формой, создает дополнительное трение между стенками болта и блока, что затрудняет извлечение.

Замена шпильки

Как вытащить болт с сорванной резьбой

Плановую замену шпилек и ремонт головки лучше проводить одновременно. При простой замене, пред тем как выкрутить ее следует смочить тормозной жидкостью или ВДшкой. Откручивать следует специальным вывертышем шпилек или газовым ключом. Выкручивание, особенно вначале, следует проводить плавно, без рывков.

Если не хватает усилия, можно использовать удлинитель

Здесь важно чувствовать усилие и не пропустить момент, когда шпилька начнет скручиваться и ломаться. При первых признаках, лучше нанесите еще раз тормозную жидкость и дайте ей постоять. Займитесь следующей деталью

Шпилька выкручена, переходите к следующей. После откручивания всех шпилек возвращаемся к закисшей детали

Займитесь следующей деталью. Шпилька выкручена, переходите к следующей. После откручивания всех шпилек возвращаемся к закисшей детали.

Пытаемся выкрутить ее. Может получиться, но нередко такая деталь обламывается. Если получилось, устанавливаем головку с прокладкой на место и начинаем затягивать гайки по схеме, соблюдая момент обтяжки:

Сначала подтягиваем каждую гайку, идя по кругу специальным ключом с динамометром;
Затем проходим несколько раз после небольшого перерыва для уплотнения прокладки;
Делаем окончательную обтяжку гаек. Момент затяжки ГБЦ для разных моделей двигателей разный, это значение лучше узнать из руководства по ремонту.

Что делать при возникновении внештатной ситуации: несколько советов

Конечно, очень неприятно, когда болт обламывается в процессе работы. Это значительно замедляет ремонт. Но нервничать в таком случае не стоит. Лучше всего сесть и немного успокоиться, после чего решать вопрос с метизом на холодную голову. Изменить уже всё равно ничего не удастся, а вот испортить деталь, пытаясь сгоряча вывернуть обломыш – это запросто. И всё же, если при высверливании сама деталь всё-таки была повреждена, исправить всё никогда не поздно.

Чаще всего резьба в детали приходит в негодность при неровном засверливании. В этом случае придётся удалять обломок полностью, попутно сровняв и нарезку в канале. После этого можно поступить двумя способами.

Нарезать более крупную по диаметру резьбу и подобрать под неё болт. Это сделать несложно, но не всегда возможно. Ведь стенки детали могут оказаться слишком тонкими, что не позволит нанести резьбу.
Другой вариант – гильзование. Наиболее проблемный метод решения вопроса. Необходимо подобрать гильзу по размеру, после чего запрессовать её в отверстие. Если нет опыта производства таких работ и необходимого оборудования, лучше вообще забыть, что подобный способ ремонта существует.

Как выкрутить обломанный болт из алюминия

Пришла пора менять рычаги, да вот незадача не смог выкрутить болты . Болты, крепящие обойму сайлентблока к подрамнику насмерть сварились с самим подрамником. Явление это известное и предсказуемое. Сплавы железа с сплавами алюминия со временем, особенно во влажной среде, свариваются.

Нормальные производители это понимают и используют резьбовой герметик, который кроме его способности фиксировать крепёж, ещё и изолирует, предотвращая тем самым сваривание деталей. Но рычаги уже менял прошлый владелец и закрутил болты насухо. В итоге из четырёх болтов выкрутились два, остальные два обломались.

Начал с простых, но безуспешных попыток. ВД-эшка, нагрев, приваривание железки. Всё тщетно, сварилось насмерть.

ВД-эшка не помогла просто потому, что в резьбе не осталось зазора, куда бы она могла протечь.Приваривание железки, чтобы за неё открутить тоже не привело к успеху. Обломался обломок, при чём не по сварке, а сам болт как и в первый раз.

Остаётся удаление обломка. Можно высверливать, но надо понимать, что у нас калёный болт в мягком алюминие, а длина обломка более четырёх диаметров. Есть риск, что сверло уйдёт в сторону, да и сверлить калёный болт — мало удовольствия. Потом и не факт, что всю резьбу удастся спасти. Хотя, если изготовить кондуктор и иметь прямые руки — то можно и высверлить, делал так не раз, но сейчас решил воспользоваться другим способом, соответствующим моему нику, химическим.

Первым делом очищаем поверхность от загрязнений и обезжириваем.

Берём азотную кислоту. Мне попалась химически чистая с концентрацией 64 %. Такая концентрация не особо травит, да ещё и пассивирует поверхность железа. А вот для травления оптимальна концентрация около 30 %. Так что используем воду для разбавления.

Приляпали пластилином ведёрочко над объектом травления. Налили раствор, наблюдаем процесс.

Всего у нас два болта, одно ведёрочко красное, другое чёрное.

На следующий день поменял раствор, взглянул как идёт процесс. Всё в порядке, половины болта уже нету, резьба целая.

Когда от болта осталась треть решил попробовать уже отвернуть. Сварки под рукой не было, воспользовался маленьким гайкорубом, которым схватил кончик обломка.

И выкрутил!

В итоге резьба целая, нервы сэкономлены.

Как открутить болт с головкой под шестигранник или звездочку

В автомобильной промышленности, другом оборудовании часто используются болты под шестигранный инструмент. Как вывернуть сорванную шляпку, у которой сорваны грани:

Изготовить горизонтальную насечку болгаркой или напильником на шляпке. Для откручивания сорванного винта при данном случае используется крепкая отвертка.
Использование специальной звездочки TORX, которая вбивается в шляпку. Насадка подбирается по размеру, чуть большему сорванной шляпки, для прочного соединения между стенками.
Набор экстракторов, который возможно приобрести в хозяйственном магазине. Перед использованием экстрактора, высверливается отверстие сверлом в основании болта, затем вводится экстрактор, винт извлекается плоскогубцами или специальным зажимом.
Использование сверла с левым вращением, немного меньшим по диаметру отверстия. Работы инструментом производится в реверсном режиме, при таком способе возможно испортить резьбу.

Сорванные гайки выкручиваются сложнее, так как при работах существует вероятность повреждения резьбы. Наиболее простым способом является применение химических средств, обработка поверхностей очищается и обрабатывается средством на 15 минут. При сорванных гранях применить ключ или головку невозможно. В таких случаях, используется зубило, которым разрушается основная часть гайки, затем извлекается и происходит замена на новую гайку.

Как правильно высверливать сломанное тело болта в труднодоступном месте

Это один из самых трудоемких способов того, как достать сломанный болт из резьбы, и применять его на практике стоит лишь тогда, когда других вариантов нет. И не только потому, что он требует времени, – важно соблюсти точность работы. Малейшая оплошность – и внутренние витки корпуса будут повреждены. Кроме того, для реализации метода потребуется целый комплект инструментов:

Дрель по металлу с набором насадок.
Отвертки с разными жалами.
Напильник трехгранный
Надежные плоскогубцы или, еще лучше, газовый ключ.
Метчик.
Несколько надфилей различных форм и размеров.

Также нелишним будет состав WD-40: напоминаем, им стоит залить рабочую зону за 15 минут до выполнения операций, он растворит часть ржавчины.

Итак, обломило болт, как выкрутить обломившуюся деталь из резьбы при помощи сверления:

Наденьте самую тонкую насадку, включите дрель и сделайте углубление ровно по центру метиза; старайтесь не уходить в сторону, это чревато последующими затруднениями.
Меняйте сверла, постепенно увеличивая их сечение, до тех пор, пока отверстие не будет занимать 1/3 диаметра тела.
Забивайте напильник, причем аккуратно, но плотно, ведь если он не сможет хорошо держаться, вы не сможете вытащить поврежденный элемент.
Возьмите плоскогубцы или газовый ключ, зажмите ими трехгранник и начинайте совершать круговые движения, стремясь вытянуть крепеж.

Должно получиться, но как вывернуть и снять обломившуюся деталь, чем открутить сломанный болт, если он не поддается даже после всех этих действий? Необходимо расширить отверстие до состояния, чтобы в него входил еще один метиз, но поменьше и с противоположной нарезкой (обычно левой). В таком случае второй будет выступать в роли шляпки, после того как ввинтится в первый.

Если не выйдет и это, просто продолжайте увеличивать диаметр и длину углубления – до тех пор, пока давление на остатки крепежного элемента не ослабнет, тогда они начнут шататься и извлечь их не составит труда, воспользовавшись подходящим метчиком.

Что делать, если болт обломился заподлицо с поверхностью детали

По словам специалистов, такая поломка является наиболее сложной. Проблема заключается в том, что не всегда можно определить границы окружности сломанного метиза. Поэтому перед тем, как приступить к выкручиванию болта, нужно зачистить то место, где он находится. Только так можно определить, где находится край метиза и не повредить резьбу детали при его выкручивании.

Когда границы определены, нужно отметить центр обломанного болта и при помощи специального инструмента (кернера), выбить углубление. Это необходимо для того, чтобы начать сверление. В противном случае, сверло будет «плавать», и засверлиться ровно по центру не удастся. Те же действия производятся в случае обламывания болта глубже верхнего уровня детали.

В теории, сверло должно пройти вдоль болта ровно по центру ФОТО. yandex.ua

Далее, ровно по центру необходимо просверлить отверстие, диаметром меньше, чем у метиза. Оно должно идти как можно ровнее вдоль оси болта. Когда эта работа выполнена, можно приступить непосредственно к выкручиванию. Для этого используют метчик с обратной резьбой, который вкручивается в просверленное отверстие против часовой стрелки до упора, после чего вращение в том же направлении продолжается. Остатки болта должны выкрутиться.

Что делать, если оторвалась шляпка, метиз выступает над поверхностью

Эту проблему решить проще всего. Для этого существует несколько вариантов. Для начала снова обильно обрабатываем болт и места его соединения с деталью соляркой или специальным составом. Далее пробуем подцепить болт кусачками или газовым ключом (сила зажима у него больше).

Конечно, ситуация неприятная, но не смертельная, всё решаемо ФОТО: drive2.ru

Ещё один неплохой способ потребует наличия ножовки по металлу или ручного гравёра. При помощи инструмента необходимо сделать надпил поперёк окружности обломка метиза, после чего попробовать его выкрутить при помощи мощной шлицевой отвёртки.

Неплохо подойдёт для подобных целей ударный инструмент. Но в этом случае глубокий пропил делать не стоит. При ударе по задней части отвёртки болт может попросту расколоться.

Если выкрутить метиз не удалось, нужно переходить к более радикальным мерам.

Многие специалисты советуют метод, с использованием сварочного аппарата. Для его исполнения потребуется отрезок стальной шины (можно использовать арматуру, но полоса надёжнее). В ней, посередине, высверливается отверстие, диаметром чуть больше болта.

Шина укладывается на деталь так, чтобы метиз вошёл в отверстие, после чего элементы свариваются между собой. Данный метод позволяет не только приварить рычаг к обломанному болту, но и разогреть метиз, в результате чего сгорает различная грязь, а коррозийный налёт перестаёт так крепко «удерживать» резьбу.

После полного остывания остаётся только провернуть наваренный рычаг против часовой стрелки и удалить обломанный метиз, заменив его новым.

Что делать если сломался экстрактор, сверло или шестигранник в обломке

Можно вытравить их азотной кислотой. Одно условие – корпус, в который вкручена обломанная деталь должен быть из алюминиевого сплава. Азотная кислота является одной из самых сильных кислот. Она хорошо растворяет металлы, но при этом не трогает алюминий.

Химическая реакция займет несколько часов, примерно 10-24, все зависит от свойств стали, диаметра обломка и температуры окружающей среды. Азотную кислоту необходимо разбавить водой перед применением. Например, кислоту 57% разбавляют водой в пропорции 1:1. То есть кислоту необходимо разводить до 30-35%. В процессе химической реакции азотная кислота будет сама восстанавливаться и одновременно разрушать металл.

Азотная кислота ядовита, поэтому будьте осторожны при ее применении и старайтесь не вдыхать ее пары.

Распространенные ошибки

Несмотря на то, что автопроизводители четко указывают порядок и нюансы затяжки ГБЦ, многие автолюбители допускают ошибки при сборке мотора. Самыми распространенными из них являются:

Заливка масла в крепежные отверстия для смазки резьбы (жидкость несжимаема, поэтому залитое масло не даст нормально затянуть головку);
Перетяжка (превышение усилий при затягивании приводит к повреждениям ГБЦ и самих крепежных элементов);
Применение поврежденных или несоответствующих ключей (возможен срыв граней головок болтов, после чего нормально затянуть или выкрутить их будет проблематично);
Использование на замену неподходящих болтов (крепежи с разных двигателей могут отличаться по длине, межвитковому расстоянию резьбы, высотой и диаметром головки);

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Пропуски зажигания в цилиндре, причины, диагностика, ремонт

Чтобы в дальнейшем проблем не возникло, следует использовать только крепежные элементы, предназначенные для конкретного двигателя и полностью соблюдать условия выполнения работ.

Лучшие способы выкручивания болтов

В зависимости от состояния поврежденного соединения, используется несколько способов того, каким образом можно выкрутить сломанный болт. Каждый из них будет рассмотрен чуть ниже. Однако особое внимание хочется уделить вопросу того, как открутить слизанный болт, ведь по факту он является лишь деформированным.

Порой встречается такая ситуация: машину отдали на ремонт и, сделав все необходимое, вернули хозяину. Качество работы устроило и претензий не возникало до тех пор, пока не пришлось менять поставленную деталь. Однако, когда возникла нужда, при ближайшем рассмотрении, выясняется, что грани потеряли форму или болт настолько перетянут, что выкрутить без деформации головки его невозможно. Поэтому вопросом как снять слизанный болт задаются многие механики.

Самым доступным способом является подточка и приведение формы головки к размеру ключа для слизанного болта. Также возможна заточка отверстия для отвертки, чтобы выкручивание произошло без деформации деталей. Чтобы улучшить результат и уменьшить усилия, можно предварительно пропитать соединение раствором для снижения сопротивления при откручивании.

Как выкрутить шпильку ГБЦ

Резьбовые соединения — самые широко применяемые среди разъемных. Они бывают самых разных размеров, винты, болты и гайки присутствуют и в смартфоне и в атомном реакторе. Каждое соединение должно быть затянуто с должным усилием. Иногда резьба забивается грязью или становится жертвой коррозии. При попытке отвернуть соединение предельное усилие превышается, и резьба срывается. Доходит и до разрушения тела крепежных изделий. Для того, чтобы извлечь поврежденную шпильку из корпуса, применяют различные приемы.

Особенности и преимущества шпилек ГБЦ

В любом моторе головка блока цилиндров (ГБЦ) крепится к самому блоку шпильками. Они вворачиваются в блок таким образом, чтобы обеспечить наилучшее и равномерное прижатие ГБЦ к блоку. Качественно обжатая прокладка исключает утечку масла и тосола и проникновение газов из цилиндра в картер двигателя. Крепежные изделия изготавливают из высококачественной стали. Однако со временем резьба на них может подвергнуться коррозии, быть забита различными загрязнениями. Вследствие воздействия высоких температур эти загрязнения спекаются, и гайка «прикипает». При попытке выкрутить такую прикипевшую гайку при превышении предельного усилия либо срывается резьба, либо крепеж обламывается. В обоих случаях требуется заменить обломанную часть.

Замена шпильки

Опытные мастера рекомендуют выкрутить и менять все шпильки одновременно. Детали из одной партии обладают близкими физико-механическими характеристиками, будут равномерно воспринимать нагрузки и прослужат намного дольше.

Перед тем, как выкрутить, следует обильно смочить резьбу жидкостью WD 40 или керосином. В крайнем случае, подойдет и тормозная жидкость. Если под рукой нет специального съемника, можно выкрутить газовым ключом. Тянуть нужно плавно, без рывков. Если сразу выкрутить не удается, следует нанести WD 40 еще раз и подождать 5-10 минут.

После того, как все соединения удалось выкрутить, следует заменить их на новый комплект. Резьбу можно смазать графитовой смазкой — это поможет легко выкрутить детали при необходимости. Далее следует установить ГБЦ по месту и начинать обтягивать гайки согласно схеме из руководства пользователя.

Сначала все гайки затягиваются до легкого сопротивления.
Ключом с динамометром добиваются паспортного значения усилия затяжки.
В последовательности, описанной в руководстве, окончательно обтягивают все гайки.

Гайки тоже можно смазать графитовой смазкой.

Как выкрутить оставшийся обломок

Если шпилька все-таки обломилась — не надо отчаиваться. Чтобы выкрутить обломанную часть, используют несколько приемов. Одни требуют применения промышленного оборудования, для других достаточно несложной оснастки, доступной для домашнего мастера.

Как выкрутить сломанную шпильку

Если остался торчать обломок, то применяют один из приемов:

Надевают гайку чуть большего диаметра и приваривают ее. Далее ключом можно вывернуть сломанную шпильку.
Приваривают поперечный пруток (арматуру) длиной 30-40 см. Пользуясь им как воротком, можно выкрутить обломок.
Напильником затачивают верхушку под квадрат. Теперь обломок можно выкрутить воротком для метчиков.

Выкручивание обломавшейся шпильки

Если же слом произошел заподлицо с поверхностью ГБЦ (или другого агрегата), по обломок придется высверливать.

Высверливание резьбы обломавшейся шпильки

Перед сверлением следует накрыть ГБЦ плотной тканью, чтобы искры и отходы не попали в цилиндры.

Далее необходимо угловой шлифмашиной с абразивным диском выровнять поверхность обломка. Она должна стать строго горизонтальной. В средине накернивают точку.

Далее берут сверло диаметром чуть меньше, чем внутренний диаметр резьбы. Лучше всего положить ГБЦ на рабочий стол стационарного сверлильного станка — так меньше риск отклонения сверла от вертикали.

Высверливание резьбы обломавшейся шпильки

После прохождения отверстия на всю глубину следует выкрутить из него останки высверленного обломка, используя пассатижи или острогубцы. Далее обязательно нужно пройти отверстие комплектом штатных метчиков.

Замена шпильки ремонтной деталью с нарезанием большей резьбы

Если все вышеописанные мероприятия завершились неудачей — есть еще один способ замены. Для этого берется так называемая ремонтная шпилька большего диаметра. На месте старого отверстие сверлится новое, большее. В нем нарезается резьба соответствующими метчиками, и заворачивается ремонтная шпилька. Разумеется, для нее придется взять и соответствующую гайку.

При установке головки нужно быть особо внимательным, чтобы не повредить резьбу на новой шпильке — она будет входить в отверстие на ГБЦ с меньшим зазором, чем штатные.

Как выкрутить оставшуюся в блоке резьбу?

Здесь есть два варианта, но каждый из них начинается с высверливания обломка. Для этого, следует укрыть блок двигателя плотной тканью для предотвращения попадания в двигатель искр и грязи, затем подрезаем болгаркой верхнюю часть и накерниваем ее строго посередине.

Высверливание резьбы обломавшейся шпильки

Сверлом немного меньшего диаметра высверливаем обломки на сверлильном станке, а чаще всего электродрелью. Здесь очень важно держать инструмент строго вертикально, без перекоса. Доходим до края обрезка и пробуем выкрутить остаток резьбы. Для этого перед тем как выкрутить можно попробовать прогнать ее метчиком или попытаться тонким зубилом забить вовнутрь кромку металла, освобождая нитки резьбы.

Если вас постигла неудача при откручивании или сверлении, необходимо переходить ко второму варианту.

Плоская отвертка и молоток

Этот метод даст положительный результат, если излом болта случился выше резьбы, а на поверхности присутствуют неровности. Тогда пригодится подручный набор инструментов для ремонтных работ любой сложности.

На очищенной поверхности обломка находим самый крупный выступ. Берём плоскую отвертку и ставим её под углом, придавливая к нужному месту.

Посмотрите еще здесь!

Замена крана под давлением — пошаговое описание как своими руками поменять под давлением водопроводный кран (80 фото + видео)
Что такое акустический выключатель: устройство, работа, виды и особенности устройства (100 фото)
Фильтр низких и высоких частот: делаем частотные фильтры и как создать схемотехнику высокого класса (95 фото + видео)

Для крепкой опоры используйте керн, благодаря которому неровная поверхность становится глубже. Затем не сильными толчками аккуратно проворачиваем резьбу. При необходимости упор на поверхность можно усилить.

Если болт сломался выше поверхности

В этой ситуации сначала можно попробовать открутить болт пассатижами или разводным ключом. Если таким способом выкрутить не получилось, то можно болгаркой немного разрезать болт так, чтобы получилось отверстие под плоскую отвертку и уже потом отверткой выкрутить болт, иногда отверстие под отвертку можно сделать зубилом.

Читать также: Сетки арматурные сварные тяжелые

Так же, если есть такая возможность, можно приварить с торчащему куску болта другой болт или какой-нибудь изогнутый металлический прут и за него открутить. Некоторые даже не приваривают, а приклеивают агрессивным клеем, но этот вариант не всегда срабатывает.

Как выкрутить сломанный болт, не повредив резьбу в отверствии :: SYL.ru

Довольно часто при использовании такого крепежа, как болт возникают ситуации, когда головка изделия отламывается, а сам метиз остается внутри. При этом возникает необходимость удалить этот остаток, не повреждая резьбы, чтобы отверстие можно было бы эксплуатировать и далее. Учитывая это, тема о том, как выкрутить сломанный болт, очень популярна и требует более детального рассмотрения.

Виды изломов

Обычно подобный крепеж ломается на месте окончания резьбы, хотя могут быть и исключения. В итоге сам метиз может быть углублен в отверстие, выступать над поверхностью или же сровняться с ней

Исходя из этого, решать, как выкрутить сломанный болт, нужно, обращая внимание именно на этот момент

Поверхностный обрыв

К данному типу поломки относится тот вариант, когда часть метиза выступает над поверхностью. Можно считать, что подобную задачу решить проще всего, не используя радикальные меры. Однако прежде чем производить любое выкручивание сломанного болта, стоит обработать место керосином, чтобы устранить нагар и ослабить контакт поверхностей.

Если выступ довольно большой, то проще всего использовать инструменты типа плоскогубцев, клещей или струбцины, при помощи которых можно захватить деталь и вывернуть ее по резьбе.
Некоторые специалисты, отвечая на вопрос, что делать, если сломался болт, который очень плотно сидит в отверстии, рекомендуют использовать сварочный аппарат. С его помощью можно приварить к метизу рычаг, что в результате позволит получить большое плечо для вращательного движения.
Также можно использовать сверло диаметром немного меньше самого болта. Сверлом проделывают отверстие по центральной оси болта на всю глубину. После этого остатки крепежа извлекают при помощи крючка, стараясь выкручивать резьбу с самого низа.

Обрыв заподлицо

Считается, что данная поломка самая сложная, поскольку порой очень трудно определить диаметр отверстия, особенно если крепеж был срезан. Поэтому для того чтобы определить, как высверлить сломанный болт такого типа, сначала стоит произвести зачистку поверхности, определяя зазоры.

Довольно часто место обрыва имеет очень неровные формы, которые при таком расположении очень трудно выправить. Сверлить же в таком состоянии изделие не получится. Именно поэтому сначала применяют керн, которым подготавливают место по центру для работы сверлом.

Дальнейшие действия, описывающие как высверлить сломанный болт, описаны в пункте о поверхностном обрыве. После проделывания отверстия остатки резьбы просто удаляют крючком.

Обрыв ниже поверхности

Подобное повреждение довольно сложное, особенно если сама деталь изготовлена из мягкого металла. Поэтому нужно решить проблему, как выкрутить сломанный болт и при этом не повредить резьбу в отверстии.

Прежде всего с использованием керна намечают центр метиза. При этом лучше всего использовать тонкий инструмент из прочного металла, чтобы случайно не повредить деталь.

На следующем этапе стоит приобрести метчик с обратной резьбой. Его диаметр должен быть меньше, чем у самого болта.

После этого в самом метизе сверлят отверстие под метчик, но не сильно углубляют его. Далее достаточно установить инструмент для нарезки резьбы и проворачивать его по ходу, что приведет к выкручиванию. Если же этого не произошло, то инструмент используют как обычный болт, но не следует прилагать слишком больших усилий, чтобы не сломать и его.

Экстрактор

Самым правильным ответом на вопрос, как выкрутить сломанный болт, считается тот, в котором предлагают использовать специально созданный для этого инструмент. Его называют экстрактором и продают в виде набора из изделий разного диаметра. Внешне он напоминает метчик, но без продольных прорезей и с конической насечкой для нарезки.

Чтобы использовать экстрактор, достаточно просверлить отверстие по центру с диаметром, позволяющим зайти инструменту на несколько витков. Затем начинают проворачивать его до упора, а потом и до полного выкручивания.

Вывод

Существует несколько вариантов извлечения поломанных болтов из отверстия, которые можно использовать при определенных типах повреждения. Однако лучше всего заранее приобрести набор экстракторов, которые можно считать самыми лучшими инструментами для таких задач.

Эффективные способы извлечения сломанного болта из блока двигателя

Мало того, что болты закисают, они также могут быть затянуты слишком сильно или закручены не по резьбе. На эксплуатации это может и никак не отразится, но при очередной разборке соединения выкрутить метиз будет трудно. Приходится прикладывать большие усилия. Из-за этого возникают следующие последствия:

срывается резьба;
крепеж трескается;
обламывается шляпка.

По одной или нескольким причинам крепеж не получается выкрутить из посадочного места обычным способом.

Если речь идет о ГБЦ, то здесь используется большой момент затяжки, поэтому и возникают вышеперечисленные последствия. Перед тем как выкручивать сломанный болт, нужно выполнить подготовительные мероприятия:

Очистить сам метиз и площадку вокруг него от скопившегося масла, ржавчины, грязи с помощью металлической щетки и растворителя. Затем соединение следует дополнительно обработать проникающими составами, например WD-40, тормозной жидкостью или чистым машинным маслом. Благодаря этой процедуре болты должны откиснуть.

Если болт сломался выше резьбовой поверхности

Такой случай относится к легкому, потому что выступающая шпилька означает, что болт хотя бы немного выкрутился, а еще это позволяет использовать зажимные инструменты, а также производить другие манипуляции для выкручивания обломка отверткой или с помощью стержня.

Чтобы разбить ржавчину и сорвать метиз, рекомендуется предварительно постучать по крепежу молотком через надставку, нагреть его индукционным нагревателем болтов или паяльной лампой. Прокручивающуюся шпильку выкручивают пассатижами, разводным ключом или другим похожим инструментом.При обстукивании не стоит прилагать больших усилий, потому что можно нарушить резьбу в отверстии или повредить другие детали.
Используя ножовку по металлу или болгарку, в обломке также прорезают шлицы под плоскую или крестовую отвертку, а затем выкручивают его.
Если обломок выступает над поверхностью на достаточную высоту, то в теле можно просверлить сквозное поперечное отверстие, в которое затем вставляют толстый длинный гвоздь, металлический стержень или даже отвертку. Выступающие части подручного инструмента позволят не только воздействовать на остаток болта, но и сыграют роль рычага.

Способ 1 – усадка болта

Подходит для ВАЗ 2107 (других моделей из классики), а также машин, где головка ГБЦ крепиться болтами с внешними гранями. На моделях серии 2108 и выше, данный способ тоже приемлем, но там на определенном этапе работ придется прибегнуть к сверлению.

Наша цель – с помощью сильных ударов усадить болт. В результате вибраций и других сложных физических процессов он ослабиться.

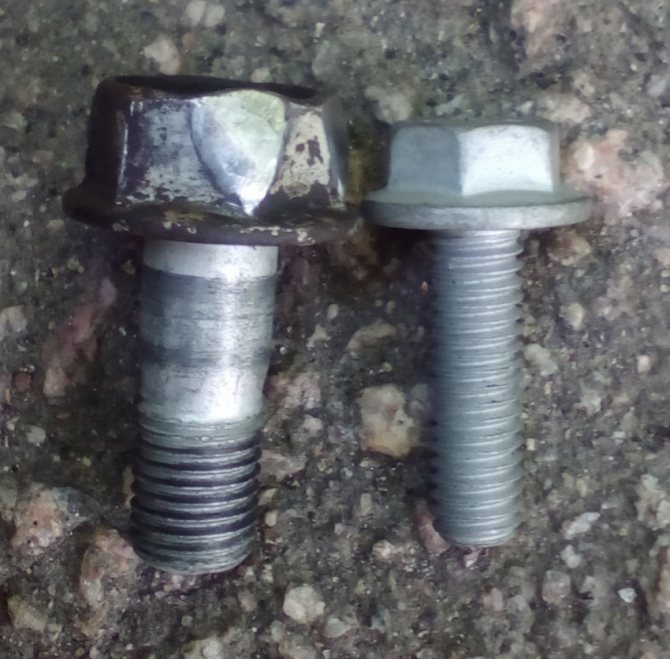

Но прежде чем бить, попытайтесь на болт со слизанными гранями набить головку на 11 и попробовать таким образом его выкрутить.

Если не помогло, то берем два молотка. Первый, плоской стороной ставим на проблемный болт, а вторым молотком сильно бьем по первому.

Далее на расплющенную шляпку набивается головка и с помощью большого рычага болт выкручивается.

Если первая попытка не удалась, то вторая, третья обязательно будет результативной. Как правило, на это может уйти до 20 минут.

Желательно, чтобы все другие болты ГБЦ били затянуты, чтобы максимально прижать головку. Более подробно способ описан в видео.

Вывод

В любом случае, обрыв болта в самом неподходящем месте это довольно неприятная и неординарная ситуация. Извлечь оставшуюся часть лучше всего поручить опытному специалисту. В противном случае можно вообще испортить дорогую деталь, что приведет к непредвиденным расходам.

Для наглядности как высверлить болт, не повредив резьбу видео можно посмотреть здесь:

В процессе ремонта машины владельцы авто нередко сталкиваются с проблемой невыкручивающихся болтов. Ремонтировать автомобиль нужно, а крепежи детали, которую требуется снять, заржавели, закисли. Происходит это по причине воздействия внешних и внутренних факторов: дождя, снега, копоти, скопления масла, окисления и адгезии металлов. Дело осложняется еще и тем, что болты и шпильки автомобильных соединений затягиваются с довольно большим моментом. Проблемная ситуация, если нужно выкрутить сломанный болт из блока двигателя. Ее и следует разобрать подробнее.

Особенности выполнения работ на примере некоторых авто

В качестве доказательства суждения, что у каждой силовой установки существуют свои особенности затяжки ГБЦ, рассмотрим нюансы выполнения работ на конкретных моделях.

ВАЗ-2112 16 клапанов

Ряд модификаций ВАЗ-2112 комплектовался двумя типами 16-клапанных силовых установок (заводские индексы — 21120 и 21124). У этих двух моторов, несмотря на некоторые конструктивные особенности, технология затяжки головки блоки идентична.

На этих агрегатах используются растягивающиеся болты длиной 93 мм. При этом допускается повторное использование крепежей, но при одном условии – если их длина не превышает 95 мм (если она больше – их следует заменить). Для крепления головки используется 10 болтов.

Затягивание осуществляется в три подхода:

Болты согласно порядка заворачиваются с усилием 2 кг/м;
Доворачивание на 90 град.;
Повторная дотяжка на 90 град.

Схема протяжки показана ниже.

Между 2-м и 3-м подходом необходимо сделать 20-минутный перерыв.

Поскольку на указанных двигателях используются растягивающиеся болты, дополнительная дотяжка во время эксплуатации авто не требуется.

ВАЗ-2107

На ВАЗ-2107 все устанавливаемые модификации силовых агрегатов являются 8-клапанными.

Головка блока на них крепиться 11 болтами, 10 из которых являются основными, а 1 – вспомогательным боковым (устанавливается в боковом выступе).

На этом авто затягивание крепежей также выполняется в три подхода:

10 основных болтов согласно порядку затягиваются с усилием 3,5-4,0 кг/м;
Те же болты дотягиваются с моментом 11,5-12,0 кг/м;
Вспомогательный затягивается с усилием 3,5-4,0 кг/м.

Дополнительная затяжка ГБЦ при эксплуатации ВАЗ-2107 не требуется.

«Самара», 10-е семейство, Приора

На моделях семейства «Самара» (2108-21099), а также ВАЗ 2110-2112 с 8-клапанными агрегатами затяжка уже выполняется в 4 подхода:

Затяжка с усилием 2,0 кг/м;
Дотягивание с моментом 7,5-8,5 кг/м;
Доворот на 90 град.;
Повторное доворачивание на 90 град.

Перерыв между пунктами 3,4 20 минут.

Что касается ВАЗ «десятого» семейства, которые укомплектованы 16-клапанными моторами, то у них технология затяжки такая же, как и у ВАЗ-2112 (описано выше).

То же касается и Лада Приора, на 8-клапанных агрегатах используется метод с 4 подходами (ВАЗ 2108-21099), а на 16-клапанных – 3 подхода (ВАЗ 2112 с мотором на 16 клапанов).

«Волга»

На двигателях ЗМЗ-406, устанавливаемых на «Волгу», согласно технической документации автопроизводителя затягивание болтов головки блока двигателя осуществляется в два подхода:

С усилием 4,0-6,0 кг/м;
С моментом 13,0-14,5 кг/м.

Но многие автовладельцы этого авто отмечают, что такая технология не позволяет качественно притянуть ГБЦ, поэтому они используют методики с большим количество подходов.

Распространенным является перекрестный метод, выполняющийся в 4 этапа и с усилиями:

4,0-4,3 кг/м;
7,5 кг/м;
11,0 кг/м;
14,3-14,5 кг/м.

Последующая дотяжка болтов при эксплуатации на этом двигателе не требуется.

Что нужно сделать в первую очередь

Предварительно нужно прогреть деталь в том месте, где находится обломок

Делать это нужно крайне осторожно. Не будет лишним залить в отверстие немного жидкости типа W-40

W-40

Наиболее типичные ситуации облома

Болт может оборваться по-разному. Самый легкий случай, когда он ломается заподлицо с деталью. В этом случае особых проблем в том, как высверлить болт не будет. Но, тем не менее, необходимо будет выполнить некоторые подготовительные мероприятия, которые позволят без особого труда извлечь оставшуюся часть. А заключаются они в следующем:

Самое главное настроить себя на то, что высверлить сломанный болт, не повредив резьбу, можно только, если приложить максимум терпения и спокойствия. Спешка в этом случае главный враг
Прежде всего, необходимо использовать средство для быстрого откручивания ржавых болтовых соединений. На рынках их присутствует великое множество. Но подавляющее количество таких средств абсолютно бесполезно. Уважающий себя автолюбитель и слесарь, всегда должен иметь в запасе средство для откручивания гаек и болтов проникающего действия, в котором присутствую такие вещества, имеющие свойства проникать в любые соединения. Рекомендации по выбору можно получить в любом известном автосервисе. Наиболее эффективны смазки на основе дисульфида молибдена и графита.
Далее можно попробовать один из самых простых вариантов, как высверлить сломанный болт без особых проблем. Для этого необходимо тонким сверлом и низко оборотистой дрелью, высверлить паз под отвертку.
В любом хозяйственном магазине можно приобрести газовую горелку для откручивания болтов. Если такая горелка есть, то с ее помощью необходимо слегка прогреть саму деталь таким способом чтобы оставшийся кусок не нагревался. При этом рядом должен быть огнетушитель.
Затем попробовать отверткой с воротком начинать потихоньку расшатывать остаток болта. Если болтовое соединение не старое, то кусок должен открутиться.

А вот как правильно высверлить болт, если он сломался внутри гнезда, знают не многие. Обычно такие поломки бывают при закручивании шпилек головки цилиндров автомобильного двигателя. В этом случае нужны некоторые навыки при пользовании дрелью и метчиком.

Подготовительные мероприятия такие же, как и в предыдущем варианте. Затем перед тем, как высверлить обломившийся болт, необходимо залить в отверстие жидкость для быстрого откручивания и оставить до полного проникновения в соединение на 2-3 часа.

Причина срывов граней шурупов и болтов

Причин несколько. Возникают они, обычно, в трех случаях:

При выборе метиза для крепления определенных частей механизма, устройства или конструкции.
При нарушении технологии в работе с крепежными инструментами.
При использовании некачественного, неисправного инструмента во время монтажа или демонтажа.

Выбор крепежных элементов (шурупов, болтов, шпилек, гаек и т.д.) нужно делать внимательно. Приобретать только качественные изделия, учитывая сферу применения и влияние внешних факторов

Важно обратить внимание на сертификаты продукции и производителей, так как сейчас много существует кустарных мастерских в подворотнях, изготавливающих метизы из обыкновенной проволоки и прутка низкого качества

От этого срок службы небольшой, покрываются коррозией наиболее уязвимые места болтов и шурупов, из-за нарушения технологического процесса уменьшается прочность металла в ответственных зонах изделий (переход от тела к шляпке, шлицы и грани на головке). Приобретая такой крепеж, заведомо возникает риск повреждения метизов инструментом при работе.

При монтаже или демонтаже какой-либо конструкции для завинчивания и отвинчивания винтов, шурупов и болтов нужно пользоваться исправным инструментом. Следить, чтобы у отверток и ключей не были «слизанные» или сколотые рабочие поверхности. Не допускать, чтобы отвертки проскакивали в гранях шляпки, ключи вокруг головки болта.

Также причинами срыва могут быть: «прикипание» из-за воздействия высоких температур, износ из-за длительных механических нагрузок, коррозия из-за долгой эксплуатации при агрессивном воздействии среды, применение не того инструмента, который нужен для отвинчивания и т.д.

Почему ломается болт

Механизмы зачастую выходят из строя, поэтому требуют починки. Однако дополнительной сложностью процесса становится неожиданность — сломался болт! Эта неприятность не только портит настроение, но и увеличивает время ремонта. Стоит разобраться с причинами.

Первой причиной является ржавчина, которая присутствует на металлических деталях, часто контактирующих с влажной и агрессивной средой. В результате этого происходит неравномерный износ, который и может привести к тому, что болт сломается в самый неподходящий момент.

Второй причиной является прикипание, которое происходит из-за старости и изношенности соединения. Внешне это может быть незаметно, но во время работы мастер понимает, что выкрутить деталь крайне сложно, резьба просто не проворачивается.

К тому же если машину доверяли недобросовестному мастеру, то спустя время можно обнаружить, что у некоторых болтов слизаны грани. В результате выкрутить что-либо не представляется возможным, ведь если слизало грани болта, то хорошего контакта между инструментами не возникнет. Такое же положение возникает, если резьба сорвана — приходится придумывать альтернативные методы извлечения сломанного крепежа.
