Собственноручное изготовление насадки болгарка для бензопилы

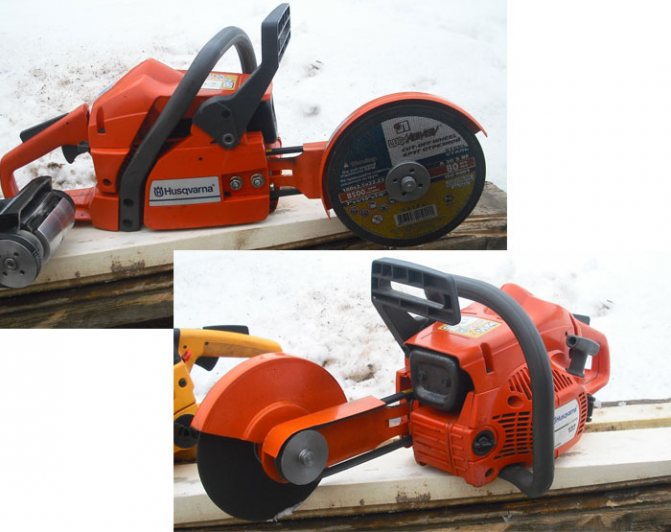

Самодельное приспособление болгарка для бензопилы

Для изготовления самодельного приспособления нужны соответствующие шкивы, подшипниковый узел с валом, шина, ремень. По отзывам владельцев, создать подобное устройство своими руками довольно сложно, следует подготовить чертежи и схемы, сделать соответствующие расчеты.
Если отказаться от варианта с шиной, то можно воспользоваться переходником, чтобы смонтировать отрезной круг прямо на сцеплении. Вместе с тем, производители бензопил предостерегают от применения различных переходников. Это объясняется тем, что пила способна выдавать крутящий момент до 14000 об/мин, а шлифовальный диск рассчитан на эксплуатацию при 7000 об/мин. При такой интенсивной эксплуатации разрушение диска неизбежно, как указывалось выше. Единственный выход – значительно уменьшить скорость бензопилы посредством установки редуктора.

Такой способ установки, не совсем безопасный, представлен в видео обзоре:

По сути, главными преимуществами болгарки из бензопилы являются рациональная мобильность, низкая стоимость и высокая мощность. Работать насадкой-болгаркой очень удобно в не электрифицированных местах. Если выбирать между самоделкой и заводским приспособлением, то разумнее отдать предпочтение последнему варианту, который полностью соответствует требованиям безопасности.

Прежде, чем переделывать бензопилу в болгарку, необходимо ответственно взвесить все за и против, реально оценить свою техническую подготовку и реальную необходимость осуществления подобного проекта.

Как сделать из бензопилы болгарку, насос, бур и пилораму (обзор)

Бензопила — феноменальное по своим возможностям устройство. Вряд ли найдется какой-то другой инструмент, который может соперничать с ней по широте использования. Бензопилы предназначены в первую очередь для пиления древесины, однако только этим их применение не ограничивается. Они широко используются в качестве универсального привода для устройств самого различного назначения. С помощью бензопил режут металл и камень, бурят скважины, качают воду, вытаскивают застрявший транспорт, плавают и т.п. Потенциальные возможности бензопил реализуются с помощью различных насадок и приспособлений. Такому широкому спектру выполняемых бензопилами работ способствует несколько факторов. Прежде всего, это наличие мощного (по отношению к своей массе), компактного, надежного и неприхотливого бензинового двигателя, способного работать в самых тяжелых условиях. Мембранный тип карбюратора и герметичная система подачи топлива, позволяют пиле работать в разных положениях, исключая разве что полную перевернутость. Удачная конструкция центробежной муфты сцепления надежно предохраняет системы и узлы бензопилы от перегрузок и поломок. Немаловажна и простота отбора мощности; к выходному валу инструмента легко подсоединить любое устройство. И, наконец, к достоинствам бензопилы относится автономность, позволяющая использовать ее в любом месте.

Насадка-бензорез

Одной из самых популярных, пожалуй, является насадка, превращающая бензопилу в бензорез.

Насадка-бензорез для бензопилы

Главным ее узлом является подшипниковый узел с валом, на одном конце которого установлен ведомый шкив, приводимый во вращение клиновым ремнем, на другом — оправка для закрепления отрезных кругов. В зависимости от марки последних, бензорез может резать металл, камень, кирпич или плитку. Концевая часть насадки выполнена с пазом для крепления ее к пиле.

Дебаркеры

Очистить бревно от коры, сучьев и наростов, выбрать в нем продольный или поперечный паз, вырезать чашки в бревнах при строительстве деревянных срубов, придать округлой поверхности плоскостность и многие другие операции можно выполнить с помощью насадок, называемых дебаркерами. По конструкции дебаркеры подразделяют на барабанные и дисковые. Первые служат в основном для удаления коры с бревен (окариватели), дисковыми вырезают монтажные пазы, чашки, углубления и т.п.

Окариватель

Работа окаривателем Рабочая часть устройств состоит из барабана или фрезы, закрепленных в подшипниковом узле. Как и большинство насадок для бензопил, дебаркеры приводятся во вращение с помощью клиноременной передачи. На их оси для этого имеется ведомый шкив. Подбирая диаметры шкивов и изменяя число оборотов двигателя с помощью акселератора, можно получать оптимальную скорость вращения рабочего инструмента, обеспечивающую необходимые параметры обработки.

На рисунке ниже изображены дебаркеры с различной формой рабочего инструмента: фреза для выборки пазов (а), рубанок плоский (б) и сферический (г), фреза фигурная (в).

Насос

Насадка, предназначенная для перекачки воды, может быть использована для аварийного водоснабжения дома, полива огорода, осушения залитого подвала и котлована под фундамент и т.п. Она представляет собой обычный центробежный насос, оборудованный кронштейном с отверстиями для крепления к бензопиле и шкивом для приведения турбины насоса во вращение.

Насос из бензопилы Принцип действия этой насадки на бензопилу аналогичен принципу действия всех центробежных насосов. К центральному штуцеру (1) подсоединяется шланг, опускаемый в воду. К штуцеру (3) присоединяется напорный рукав. Перед началом работы в пробку (2) заливается вода, необходимая для того, чтобы насос начал качать. При приведении турбины насоса во вращение, во всасывающем патрубке создается пониженное давление, засасывающее воду, которая выводится затем через напорный шланг.

Бур

Мотобур — устройство, полезное в любом хозяйстве, вот только используется оно относительно редко, что делает его покупку не всегда целесообразной. Приобретение бура-насадки для бензопилы обойдется дешевле, чем покупка мотобура.

Скорость вращения шнека при бурении должна быть относительно небольшой, поэтому для снижения числа оборотов используется редуктор. Он может быть выполнен в виде клиноременной или червячной (предпочтительнее) передачи.

Лебедка

Лебедка с приводом от бензопилы может быть использована для проведении самых различных работ: вытягивания застрявшей автотехники, перемещения деревьев, подъема и перемещения строительных материалов, буксирования лодок и катеров на сушу, при различных чрезвычайных ситуациях.

Ее тяговое усилие зависит от мощности бензопилы и может достигать 1500-2000 кг, а с дополнительным блоком — и того больше. Для выполнения своих функций лебедка должна быть оснащена дополнительными аксессуарами: отводным блоком для увеличения тягового усилия и изменения траектории движения, крюками, анкерами, стропальными ремнями для закрепления за ствол дерева, скалу, грунт или автомобиль.

Лодочный мотор

Бензопилу со специальной насадкой можно использовать в качестве лодочного мотора. Установленное на лодку устройство с трехлопастным винтом и редуктором с передаточным отношением 2:1 способно обеспечить движение по воде со скоростью до 20 км/час с расходом топлива 1 л/час.

Приспособления для продольного пиления бревен (мини пилорамы)

Большинство приспособлений для бензопил предназначены для продольной распиловки бревен. Их отличия друг от друга состоят в расположении распила (вертикальное или горизонтальное), в диаметре распиливаемых бревен, точности распила, удобстве пользования. Приспособление для вертикального распила бревен. Наиболее простым является устройство для вертикального пиления бревен, изображенное ниже.

Приспособление для продольного пиления бревен

Оно состоит из адаптера (1), прикрепляемого к шине у её основания, и направляющей (2), задающей прямолинейность движения адаптера. Направляющая устанавливается на доску (3), которая в свою очередь крепится к распиливаемому бревну.

Основное назначение этого приспособления для бензопилы состоит в обеспечении прямолинейного движения шины. С его помощью можно не только распустить бревно на две или четыре части (четверти) или выпилить из него брус, но и распилить его на доски или брусья. Однако в последнем случае придется всякий раз переставлять доску с направляющей, да и большой точности при распиловке добиться не удастся. Незафиксированный конец шины может смещаться в сторону, в результате чего постоянство параметров и полная параллельность сторон брусьев или досок вряд ли будет достигнута.

Приспособление для горизонтального распила. С помощью приспособления, изображенного на фото ниже, осуществляется распил бревен в горизонтальной плоскости. В сравнении с устройством для вертикального распила оно обладает повышенной функциональность и точностью, позволяя нарезать доски или брусья одинаковой толщины.

Приспособление для роспуска бревен на доски

Приспособление для роспуска бревен на доски Приспособление, крепящееся к шине в двух местах — начале и конце — имеет рамную конструкцию, обеспечивающую жесткость устройства. Место крепления (1) может смещаться вдоль шины. Это позволяет устанавливать необходимую ширину пропила (по диаметру бревна) — в пределах длины шины. Направляющие (2) можно устанавливать на любом расстоянии от шины, обеспечивая тем самым необходимую толщину нарезаемых брусьев или досок. Первый горизонтальный распил осуществляется с помощью направляющей рамы (3), устанавливаемой на бревно и служащей базовой поверхностью для направляющих (2). При последующих пропилах в качестве базовой поверхности используется ровная поверхность (4), полученная при предыдущем проходе. В процессе работы, во избежание зажима пилы, в распил вставляются клинья, препятствующие сужению пропила.

При необходимости распила бревен, диаметр которых превышает длину стандартной шины, применяют более сложное приспособление, в котором используется длинная шина. В этом случае родная система смазки пилы не обеспечивает качественную смазку всей цепи, поэтому возникает необходимость в устройстве дополнительной системы, состоящей из бачка и шланга, подводящего смазку к концу шины. Для обеспечения подачи масла самотеком бачок размещают на стойке выше шины.

https://tool-land.ru

Бонусы

— статья в Моделисте конструкторе №1 за январь 2001: Походная электростанция из бензопилы

Мотолебедка дача (Приставка к бензопиле) — плуг из бензопилы видео:

imhodom.ru

Особенности насадки болгарка для бензопилы

Бензорез из пилы с насадкой можно использовать для разрезания таких материалов:

• металл;
• природный камень;
• кирпич;
• бетонные и железобетонные конструкции.

Кроме того, очень часто их приспосабливают для зачистки сварочных швов. С большинством имеющихся на сегодня насадок применяются отрезные круги – армированные или алмазные, и циркулярные пилы.

Это интересно: Технические характеристики популярных моделей бензопил алко (al-ko)

Плюсы и минусы решения

Для изготовления болгарки подходят разные виды ручных электрических и бензиновых инструментов. Самый простой и удобный вариант — это устройство, собранное на основе пилы с цепью. Преимущества самодельных устройств:

1. Большая мощность. Если сравнивать самодельную насадку с заводскими моделями, то ее мощность в 2 раза больше.
2. Независимость. Инструмент не нуждается в электроэнергии, поэтому его можно применять в любом месте.
3. Простая сборка. Все необходимые инструменты и материалы можно приобрести в магазине или поискать в своем хозяйстве.
4. Доступная цена. Если сравнивать с готовым инструментом, то на сборку болгарки понадобится в 2 раза меньше денежных средств.

Несмотря на все свои достоинства, инструмент имеет ряд недостатков. Аэрофильтры болгарки засоряются металлической пылью. Из-за этого двигатель постепенно глохнет и выходит из строя. Также человек может получить травму от использования болгарки. Иногда во время работы диски не выдерживают нагрузки и лопаются. Под воздействием тяги они разлетаются в стороны. Чтобы защитить себя от травм, нужно выбирать диски до 115 мм в диаметре и применять защитный кожух.

Фуганок

Производители не рекомендуют использовать эту насадку более 20 минут без перерыва, так как бензопила вынуждена работать на предельной мощности. Если не следовать этой рекомендации, то инструмент достаточно быстро сломается.

Насадка не является универсальной. Требуется менять звездочку, которая у разных производителей бензопил отличается. Поэтому требуется уточнять у продавцов, подойдет ли улучшение к конкретно взятой модели.

Достоинства и недостатки

Углошлифовальную насадку-болгарку можно изготовить из различных ручных бензиновых и электрических инструментов. Но самым простым и удобным является способ с применением цепной пилы.

Достоинства устройства:

• они автономны, то есть бензиновый аппарат не будет зависеть от электрического питания, как электроболгарки, которым, наоборот, нужны электрические розетки и удлинители;
• насадка может иметь очень высокую мощность;
• её легко спроектировать и собрать, главное — иметь необходимые чертежи и инструменты, которые можно недорого приобрести в хозяйственном магазине;
• цена самодельного оборудования будет дешевле стоимости оригинала.

К недостаткам насадок домашнего производства относятся следующие моменты:

• они слишком чувствительны к металлической пыли: у бензопил начинают засоряться и выходить из строя фильтры, при этом может испортиться двигатель: сначала он глохнет, а потом не сможет держать обороты и износится;
• шлифовальные диски могут постоянно разрываться и разлетаться по сторонам, а это очень опасно для самого работника и окружающих его людей.

Чтобы устройство было более безопасным, нужно следовать некоторым правилам:

• ограничить число оборотов двигателя бензиновой пилы;
• пользоваться надо дисками, которые рассчитаны на повышенную скорость вращения;
• проводить работы надо, только используя защищённый кожух;
• конструкция должна иметь инерционный тормоз;
• пользоваться нужно моделями, которые имеют функцию защиты от обратного удара.

Насадка УШМ имеет:

• шкив, который может износиться или поломаться, поэтому нужно следить за устройством и в случае необходимости поменять на ней шкивы;
• для того чтобы насадка служила, у неё должен присутствовать адаптивный ключик, состоящий из металлической пластинки, имеющий отверстие и 2 стальных штифта;
• специальный клиновый ремень может передавать вращающий момент от двигателя до отрезного круга (ремень – расходный материал);
• для таких насадок, как УШМ 1 и НК – 100, нужны запасные подшипники, потому что сами подшипники – это расходный элемент.

Заводские насадки

В настоящее время можно приобрести уже готовую заводскую насадку на бензопилу, которая позволит сделать инструмент многофункциональным. С установкой подобного приспособления проблем не возникает, если действовать по инструкции и подобрать ее в соответствии с моделью имеющейся бензопилы. Стоит обратить внимание, что заводские насадки не бывают универсальными, а производители не всегда указывают весь перечень подходящих пил, поэтому легко ошибиться при выборе.

Благодаря универсальности бензопилы ее спектр применения можно значительно расширить и использовать не только по прямому назначению, но и в качестве насоса, бура или даже мотора для небольшой лодки. Ассортимент насадок представлен следующими моделями:

• Бензорез, предназначенный для распиливания металлических изделий и даже камня. Цена варьируется от 1700-1850 рублей.
• Дебаркер – с его помощью производится очищение бревен от сучьев, веток и коры, а также изготовление паза и чашки. Подобное приспособление для сдирания коры стоит около 1400 рублей, а улучшенная модификация начинается от 15000 рублей. Для шкурения бревен – 1600-1990 рублей.
• Лебедка, помогающая вытаскивать лодки из воды, мелкий транспорт из грязи, а также перетаскивать различные материалы. В дополнение поставляется блок, который увеличивает мощность пилы, а также способствует изменению траектории движения. Цена варьируется от 3000 до 4000 рублей.
• Водяная помпа.
• Косилка для покоса сорной травы, газонов и зерновых культур. Ценовая политика роторной насадки от 2200 до 2500 рублей. Выпуск производится чаще всего для пил фирмы Штиль.
• Мотобур, используется для сверления ям и прорубей. Стоимость такого приспособления колеблется от 2500 до 5200 рублей.
• Болгарка. Цена в пределах 2200 – 2760 рублей.
• Лодочный двигатель для небольших лодок с высотой не более 38 см. Стоимость варьируется от 1200 до 2200 рублей.
• Небольшая пилорама для распилки древесины и осуществления заготовок.

Правила эксплуатации самодельной болгарки

Во время использования самодельного инструмента нужно соблюдать ряд важных правил.

В их перечень входит:

• при эксплуатации приспособления руки и глаза оператора должны быть защищены. Кроме того, для работы с инструментом потребуется надеть костюм из плотной ткани. Нужно помнить, что режущий диск болгарки достаточно хрупкий на излом, поэтому в любой момент его часть может отколоться и нанести оператору вред;
• перед началом использования самоделки ее потребуется оборудовать защитным кожухом;
• нельзя устанавливать крупный отрезной диск на болгарку, изготовленную из бензопилы низкой мощности. Это повысит нагрузку на двигатель садового инструмента и приведет к увеличению количества потребляемого горючего.

Как сделать болгарку из бензопилы

Комбинация насадки с пилой не только позволяет эффективно выполнить порезку разных материалов, но и производить работы независимо от наличия электросети. Ведь обычная углошлифовальная машинка УШМ или болгарка, как по-простому называют инструмент, оснащена электродвигателем, поэтому полностью зависит от источника электроснабжения.

Спрос рождает предложение, и в продаже появились приспособления болгарки на бензопилы различных модификаций. А народные умельцы освоили эту нишу преобразований гораздо раньше. В качестве переделок служит наиболее распространенный инструмент Дружба, Штиль, Урал.

Создание болгарки из бензопилы находится на одном из первых мест по популярности подобных трансформаций. Однако, прежде чем устанавливать ее на пилу, следует разобраться с особенностями преобразований и возможными отказами. Как правило, готовое приспособление можно без проблем купить в соответствующем магазине.

Следует учитывать, что насадка не является универсальным приспособлением, выбирают ее для конкретной модификации пилы. Зачастую изготовители не сообщают в инструкции, к каким именно моделям подходит насадка или представляют неполный список. Чтобы убедиться в совместимости, сравнивают диаметр коленвала пилы с диаметром шкива насадки, предварительно сняв с пилы сцепление.

Изготовление своими руками

Не все отдают предпочтение покупным механизмам. Некоторые изготавливают самостоятельно инструмент, ничуть не уступающий по эксплуатационным показателям тому, что выполнен на заводе. Для этого нужно обладать определенными знаниями и навыками об устройстве и принципах работы техники специального назначения. Так может быть изготовлена и насадка болгарка на бензопилу. Своими руками сделанные инструменты можно встретить все чаще.

При самостоятельном изготовлении устройства нужно соблюсти два условия:

• обеспечить применение кожуха для защиты оператора инструмента;
• адаптировать количество оборотов вращения под функциональные возможности болгарки.

Вторую задачу можно решить применением редуктора скорости вращения, а также установкой ведомого шкива большего диаметра. К основным минусам производства такого инструмента своими руками относят:

1. Отсутствие гарантий безопасной эксплуатации и качества техники.
2. Порча двигателя, вызванная попаданием в его воздушный фильтр мелкой пыли.
3. Разрушение дисков, вызванное чрезмерно большим количеством оборотов.

Процесс собственноручного изготовления потребует наличия:

• рабочего модуля навесного оборудования (болгарки);
• исправной бензопилы;
• шины;
• ремня на привод;
• 2-х барабанов.

Дополнительная информация

По сравнению с обычной пилой болгарка:

• работает быстрее;
• занимает меньше места;
• увеличивает производительность работы;
• заметно легче;
• служит дольше (если инструмент эксплуатируют правильно).

Чтобы пилить дерево, можно использовать специальные отрезные диски с цепью. Однако найти подходящий для конкретной модели тип насадки весьма тяжело. Пилящий круг, который объединяет черты диска и специальной цепи, подходит для обработки досок не толще 4 см

При его использовании надо соблюдать крайнюю осторожность. Нельзя будет запускать УШМ на более высоких оборотах, чем позволяет диск

Есть и серьезное ограничение по размеру обрабатываемых заготовок. Чтобы увеличить его, приходится использовать более крупные диски. Однако их применение сдерживается величиной изолирующего кожуха. И если он не позволяет поставить насадку 125 мм, возникнут проблемы. А вот обдирочные круги, соединенные с цепями от бензопил, позволяют удалить кору и сучья со ствола.

Это приспособление поможет еще и подготовить сруб ничуть не хуже, чем качественный топор. А вот применять подобный диск вместо отрезного круга не следует. Линия разреза пойдет рваной, слишком много древесины уйдет в отходы. Еще одна разновидность насадок — диск с абразивными крупными зернами — предназначена уже не для первичной обработки, а для грубой фрезеровки. Такой аксессуар отличается большей безопасностью, чем ручной рашпиль.

Больше о цепных насадках-пилах на болгарку смотрите в видео ниже.

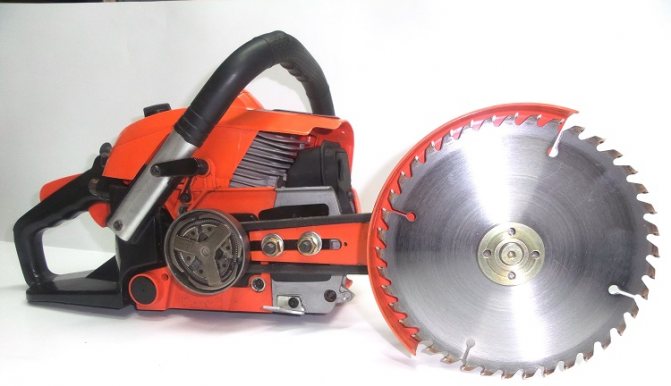

Готовая насадка — болгарка для бензопилы

Сегодня, насадку на бензопилу, в том числе и типа «болгарка», без проблем можно купить в любом магазине бензоинструмента. С установкой тоже не возникает проблем, т. к. вместе с ней поставляется подробная инструкция, изучив которую можно своими руками установить болгарку на бензопилу, за исключением тех случаев, когда насадка выбрана неправильно.

Важно: насадка — болгарка не универсальная, её нужно выбирать под конкретную модель бензопилы. Производители насадок не указывают в документах полный перечень моделей бензопил, для которых она предназначена, что затрудняет правильный выбор

Как выбрать болгарку на бензопилу

При выборе насадки для вашего инструмента, в первую очередь, необходимо ознакомиться с её технической документацией. Если в списке бензопил, для которых она предназначена, ваша модель не указана, это еще не значит, что на неё нельзя установить насадку УШМ.

Для проверки совместимости, необходимо сравнить диаметр коленчатого вала бензопилы с диаметром посадочного отверстия на шкиве из комплекта насадки (потребуется снять сцепление с бензопилы).

Ведущий шкив насадки может иметь несколько видов, подробнее о видах поговорим чуть позже. При выборе, необходимо, чтобы вид ведущей звездочки бензопилы и шкива насадки совпадали, в противном случае установить шкив вместо сцепления не представляется возможным.

Виды шкивов насадки — болгарки

Официальной классификации шкивов и сцеплений бензопилы по видам нет, но было бы удобнее, если бы она была. Мы постараемся объяснить отличия шкивов понятным языком и покажем фотографии.

Шкив типа «Штиль 180» — закрытая чашка для установки на штатное место, вместо сцепления, совмещенная со шкивом. Шкив неразборный, диаметр посадочного отверстия соответствует диаметру коленчатого вала с установленным на него игольчатым подшипником. Используется в бензопилах Штиль МС 180, 170, 250.

Шкив без чашки, устанавливаемый на ведущую звездочку бензопилы, без снятия сцепления. Может иметь несколько вариантов, в зависимости от шага звездочки. Преимущество такого типа — простота монтажа (для Штиль МС 180 с закрытой чашкой сцепления, в тех бензопилах, где сцепление открытое, для установки потребуется его снять) и низкая стоимость (могут продаваться отдельно, как запасные детали). Такой шкив более универсальный, может использоваться в бензопилах Хускварна, Партнер, Тайга и других китайских аналогах.

Для сцеплений, в которых предусмотрена возможность замены ведущей звездочки, чаще всего такие устанавливаются на профессиональные бензопилы, производители делают специальные шкивы. К сожалению фотографии шкива с таким посадочным мы не нашли, но есть фото сцепления и сменного звена, посмотрев которые можно понять, как он выглядит.

Мы рассмотрели самые популярные модели шкивов, но это далеко не все, что может встретиться в продаже.

Теперь предлагаем вам посмотреть видео, в котором мастер показывает и объясняет, как из бензопилы сделать болгарку при помощи покупной насадки. Кстати, в этом видео используется малораспространенный и дорогой шкив, его можно было заменить шкивом без чашки, про который мы рассказывали выше.

Установка на бензопилу своими руками

Как установить насадку — болгарку на бензопилу знает не каждый, поэтому мы расскажем об этом подробнее.

Работу по установке, следует начать, как ни странно, с очистки бензопилы. Необходимо снять боковую крышку, шину, цепь и продуть бензопилу сжатым воздухом, под боковой крышкой спрессовываются и накапливаются мелкие частички древесины, которые при разборке сцепления могут попасть в подшипник.

Далее, необходимо выкрутить свечу и ограничить ход поршня при помощи куска не толстой и плотной веревки, с навязанными на неё узелками. Для этого веревку нужно просунуть в цилиндр через свечное отверстие. Эти манипуляции нужны для того, чтобы максимально безопасно заблокировать ход поршня, а соответственно и коленчатого вала и открутить сцепление.

Далее, чашка сцепления снимается с коленчатого вала и в зависимости от вида шкива насадки, либо меняется, либо на неё устанавливается шкив вместо ведущей звездочки. Сборка проводится в обратной последовательности.

Теперь переходим к установке самой насадки — болгарка. Она монтируется на место штатной шины, ничего сложного, просто необходимо установить насадку на два винта крепления, закрыть боковую крышку и затянуть винтами.

На завершающем этапе производится натяжение ремня. Как проверить натяжение мы описывали выше.

Принцип работы насадки

Как правило, болгарки работают от электрической сети питания. Это может стать проблемой, если в зоне доступности нет розетки. Тогда возможность монтажа насадки на инструмент с бензоприводом становится единственным выходом из ситуации.

На вал ведущей звездочки, называемой еще барабаном сцепления, крепится шкив. Он с помощью установки приводного ремня подвижно соединяется с осью пильного диска. Готовые заводские крепежные конструкции предусматривают наличие в месте соединения специальных отверстий, в которые при установке насадки будут вставляться шпильки. Насадка монтируется взамен пильной шины. Обычный комплект заводской насадки-болгарки, поступающей в продажу, представляет собой следующий набор деталей и агрегатов:

• универсальная насадка для распиловки;
• муфта, обеспечивающая связь пильной гарнитуры с двигателем;
• гибкий приводной ремень;
• комплект установочных шайб;
• монтажный ключ;
• инструкция.

В целях безопасной эксплуатации производители не советуют использовать инструмент без кожуха. Не рекомендовано продолжительное время работать на максимально возможной мощности исходного инструмента (бензопилы).

На что еще необходимо обратить внимание?

Но это не самое страшное, что ожидает любителей самоделок. Наиболее худший вариант связан не только с ущербом здоровью, но и угрозой для жизни как самого оператора, так и тех, кто находится рядом.

Поэтому, прежде чем решаться на такое усовершенствование, стоит взвесить все «за» и «против», а уже после делать рациональные выводы и поступки.

Видео обзоры

Ниже представлен видео обзор, где демонстрируется насадка для бензопилы

Александр Михайлович:

Получить два инструмента в одном – это замечательная идея. Осуществить ее мне помог друг, который отлично разбирается в ремонте подобного оборудования. Использовали все необходимые детали с болгарки и получили многофункциональное устройство. Работает отлично, но я понял, что лучше ставить небольшой диск на 115 мм, эффективнее работа получается.

Достоинства: не дорогое, многофункциональное устройство.

Недостатки: необходимо использовать с осторожностью, так как это самодельное устройство

Распилим все вокруг или болгарка на бензопиле

Отрезной диск используется большого размера, это берется с учетом максимальных оборотов, которые сможет выдать бензопила.

Список материалов:

— фанера; — винты для дерева; — болты с гайками; — тонкий листовой металл; — листовая сталь; — кусок кожи или плотной веревки; — стальная труба квадратного сечения; — отрезной круг.

Список инструментов:

— заклепочный пистолет; — дрель и сверлильный станок; — электролобзик; — токарный станок; — гаечные ключи, плоскогубцы, ключ для снятия сцепления, свечной ключ; — ленточная шлифовальная машина; — болгарка; — сварочный полуавтомат или инвертор; — клей для дерева; — карандаш, линейка, рулетка, бумага.

Процесс изготовления самоделки:

Шаг первый. Подготавливаем болгарку

Первым делом снимите с болгарки шину, далее вам понадобится снять сцепление вместе со звездочкой. Это задание может оказаться довольно сложным, так как частенько сцепление намертво прикипает к валу и без сервисного центра его не открутить. Чтобы попробовать открутить сцепление, вам понадобится специальный ключ, он похож на тот, которым откручивают гайку на болгарке. Снимите верхнюю крышку с болгарки и выверните свечу зажигания.

В свечное отверстие засуньте побольше веревки или кусок кожи, который вы сможете вытащить. Благодаря этому вы сможете заблокировать поршень и попробовать открутить сцепление. Если получилось, отлично!

Шаг второй. Упорная втулка
Шаг третий. Изготовление ведущего шкива
Шаг четвертый. Вырезаем крепежную деталь
Шаг пятый. Изготавливаем ведомый шкив
Шаг шестой. Как крепится отрезной диск?

Шаг седьмой. Платформа для подшипников
Шаг восьмой. Защитный кожух
Доставка новых самоделок на почту Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Как бензопилу переделать в болгарку?

Перед тем, как из бензопилы сделать болгарку, нужно подготовить требуемые для работы комплектующие.

Для сборки самоделки изготовителю потребуется:

двигатель от бензопилы – важно, чтобы ДВС обладал запасом мощности, которого будет достаточно для распиливания твердых металлических изделий. Лучше всего использовать мотор, мощностью более 4 л

с.; рабочий механизм – подойдет узел от любой старой бытовой болгарки. Он должен быть полностью исправным, в противном случае, он не выдержит нагрузки от двигателя; 4 направляющие шины, длиной от 40 до 50 см; ремень; 2 барабана.

Алгоритм работ выглядит следующим образом:

1. Сначала используемый ремень нужно установить параллельно штатной шине бензопилы;
2. После этого на хозяйственную пилу потребуется установить шкив. Закрепить элемент можно на штатной ведущей звездочке садового инструмента;
3. Затем с рабочего механизма от старой болгарки нужно демонтировать встроенную в него шестерню и тщательно проточить ее;
4. После этого потребуется собрать шкив. Крепить его к общей конструкции самодельной болгарки нужно путем сварки;
5. Оставшиеся у изготовителя 2 направляющие шины нужно укоротить. В результате они должны плотно встать в посадочные места и не препятствовать работе ремня во время его движения. Лучше всего одну из используемых шин заточить под установку рабочего механизма от старой болгарки;
6. Далее все оставшиеся части конструкции потребуется сварить между собой. После этого изготовителю останется купить круги для резки и начать эксплуатацию болгарки.

При использовании самоделки нужно постоянно следить за состоянием воздушного фильтра от бензопилы. Его нужно держать в чистоте, иначе самодельное приспособление быстро выйдет из строя.

Насадка на бензопилу болгарка – плюсы приспособления

Установка готовой насадки для распиливания металла имеет ряд важных преимуществ.

Среди них нужно выделить:

• повышенная мощность и выносливость – если сравнивать фирменные болгарки с отдельными насадками, устанавливаемыми на хозяйственную бензопилу, то преимущество получит именно насадка болгарка для бензопилы. Так как двигатель из бензопилы способен развивать более высокие обороты, чем мотор любой магазинной болгарки, то и подключенная к нему насадка сможет уверенно справиться с более твердыми металлическими изделиями;
• возможность использования без источников электрической энергии – двигатель от бензопилы работает на смеси из бензинам и моторного масла. Соответственно, подключенную к нему болгарку можно будет использовать в любой точке участка, без необходимости подключения к электрическому питанию;
• быстрая установка и демонтаж – при необходимости, владелец бензопилы можно за несколько минут установить насадку своими руками, и так же быстро снять ее для продолжения эксплуатации бензопилы.
