Как сделать регулятор оборотов для болгарки своими руками

Угловая шлифовальная машина (УШМ) является незаменимым инструментом для резки и шлифовки различных материалов и поверхностей. На просторах постсоветского пространства этот агрегат появился в 60–70-х годах прошлого столетия, и поставляла его в наши магазины Болгария. Поэтому с тех времен угловую шлифовальную машину в народе называют болгаркой.

Даже если ремонтные или строительные работы ведутся раз в году, болгарка будет очень кстати. Каждый уважающий себя мастер имеет в своем арсенале электроинструменты, в том числе и УШМ. Как выбрать болгарку и на что обратить внимание, чтобы потом не пожалеть о покупке?

Если говорить о профессиональных строителях, то их этот вопрос не волнует – только надежный дорогостоящий профессиональный инструмент способен выдержать многочасовые ежедневные нагрузки. А вот домашним умельцам данная информация будет полезна.

Устройство и принцип работы

Существует огромный выбор УШМ, которые отличаются производителем, техническими характеристиками и ценой. Но устройство и принцип работы болгарки неизменный. Внутри корпуса, состоящего из двух частей, вмонтированы:

• коллекторный электродвигатель определенной мощности;
• редуктор, соединенный с валом двигателя и отвечающий за вращение отрезного или шлифовального круга;
• шпиндель, выходящий из редуктора под прямым углом (отсюда название машинки – «угловая»).

Шлифовальный круг или другая насадка фиксируется на шпинделе. На корпусе болгарки привинчены одна или две рукоятки, за которые удобно держать инструмент во время работы. Неотъемлемые детали прибора: кнопка включения, фиксатор и защитный кожух. В тонкости электронной начинки не стоит вдаваться, так как основное внимание при выборе нужно остановить на технических параметрах агрегата.

О регуляторе оборотов УШМ

Некоторые УШМ оснащены регулятором оборотов. Он может оказаться полезен при резке относительно мягких материалов, таких как камень, кафель или дерево. При резке металла он выставляется на максимум. Хорошо, если регулятор невозможно сдвинуть случайно (например, он утоплен в корпус и поворачивается туго). Правда, есть в этой бочке мёда и ложка дёгтя.
Во-первых, при снижении оборотов медленнее вращается и крыльчатка охлаждения двигателя, что приводит к повышенному нагреву инструмента.

Во-вторых, когда регулятор скорости выходит из строя, он перегорает не на разрыв, а в замыкание. Это значит, что, задав низкую скорость, можно получить скачкообразное увеличение скорости прямо во время работы, не будучи к этому готовым. Конечно, возможно также перегорание регулятора в момент простоя инструмента, однако это ничуть не лучше: перегоревший регулятор, выставленный на низкие обороты, вводит мастера в заблуждение, и опять-таки происходит дикий рывок инструмента, к которому мастер не готов. Если в это момент на шпинделе стоит низкооборотный диск, он может попросту лопнуть от избытка скорости. Иными словами, при всей полезности регулятора скорости его порча может привести к весьма печальным последствиям.

Вообще шлифовальной машиной лучше не резать мягкие материалы, а твёрдые — резать с большой осторожностью и только абразивным диском. УШМ — шлифовальная машина, и возможность резки перетиранием второстепенна

Это всё равно что резать фрезером или фрезеровать дрелью: техническая возможность есть, но оптимальным такое решение не назовёшь. Поэтому, собираясь покупать УШМ, подумайте, что вы собираетесь ею делать и спросите себя, не лучше ли для этих целей купить лобзик или циркулярку?

Однако предположим, что вы точно знаете, зачем вам нужна УШМ. Производители предлагают множество вариантов УШМ, причисляя их к разным классам, по-разному комплектуя и назначая разные цены. Какую же машину выбрать?

Мощность двигателя

В любой модели УШМ все технические характеристики связаны между собой. Традиционно выбор инструмента начинается с мощности двигателя. Именно этот параметр указывает на то, с какими материалами способна справиться болгарка – чем больше мощность, тем более плотный материал она разрежет.

Производители выпускают модели разной мощности, которая варьируется от 0,6 до 2,7 кВт. Однако все их можно условно разделить на два типа:

1. Бытовые. Мощность мотора не превышает 1,2–1,5 кВт. Более мощные двигатели монтируются в массивные тяжелые корпуса, способные выдержать длительную непрерывную работу без перегревания.
2. Профессиональные. Мощность УШМ 1,5 кВт и выше является верным признаком профессионального электроинструмента. Такие модели расходуют больше электроэнергии, и их труднее удержать в руках.

Стоит отметить, что чем больше мощность электродвигателя, тем значительней размеры и масса болгарки. Эту взаимосвязь легко проследить:

• при мощности 0,7–0,8 кВт вес агрегата составляет 1,5–2,0 кг;
• болгарка мощностью 1,0–1,2 кВт потянет на 2,0–2,3 кг;
• УШМ мощностью больше 1,5 кВт будет весить не меньше 3,5 кг.

Профессиональные угловые шлифмашинки легко отличить от бытовых по основным критериям:

• значительный вес агрегата – это связано с наличием дополнительных конструкционных узлов и каркаса повышенной прочности;
• дополнительные функции, упрощающие работу мастера с электроинструментом;
• высокая стоимость, которая обусловлена применением износоустойчивых комплектующих, способных прослужить без перегрева и поломки длительный срок.

Интересно! Некоторые производители окрашивают электроинструмент в разные цвета в зависимости от предназначения. Например, фирма Bosch обозначает профессиональные болгарки, дрели или шуруповерты синим цветом корпуса, а бытовые агрегаты – зеленым.

Все УШМ снабжаются одной или двумя рукоятками, количество которых зависит от мощности прибора. Профессиональные устройства оснащены обычно двумя рукоятками, с помощью которых можно во время работы держать в руках тяжелый агрегат долгое время.

Одноручные болгарки – это легкие бытовые модели, мощность которых не превышает 1,5 кВт. Их конструкция предусматривает возможность привинчивания рукоятки к корпусу с одной или другой стороны, в зависимости от индивидуальных особенностей мастера и рабочего места. Однако в некоторых моделях есть возможность прикрутить рукоятку в третье положение, удобное при шлифовальных работах – вдоль оси вращения круга. Хотя нельзя сказать, что наличие этой функции является столь уж важным фактором при выборе УШМ.

Важно! Профессиональные строители советуют выбирать болгарку для бытовых целей с двигателем мощностью 0,8–1,2 кВт, для масштабного строительства на даче или в доме – до 1,5 кВт. Именно такой инструмент справится с основными задачами, не вызывая трудностей во время работы и не потребляя большое количество электроэнергии.

Для резки тонкой трубы или металлического уголка достаточно мощности в 0,8–1,0 кВт, а вот для порезки бетона понадобится болгарка с двигателем 1,5–1,7 кВт.

Как обслуживать УШМ

Правила позволят максимально продлить срок работы болгарки.

Перед эксплуатацией нужно:

Осмотреть инструмент: нет ли повреждений кабеля и корпуса. Оголённые провода станут причиной ударов тока или короткого замыкания в сети. Из-за трещин в корпусе болгарка может разрушиться во время работы. Часто дефекты можно устранить при помощи ремонтных клеевых составов, «холодной сварки». До подключения к сети следует установить диск. После этого прокрутить его рукой, убедившись, что он установлен правильно. Установка должна проводиться с использованием специальных ключей, которые поставляются с УШМ. Сильно затягивать гайку не следует. Рекомендуется ставить картонные прокладки между диском и зажимной гайкой – они облегчают снятие после работы. Подключить вилку УШМ к сети и попробовать запустить её

Важно убедиться, что не слышны посторонние шумы, а их вентиляционных отверстий не сыпятся искры.

Во время работы категорически не рекомендуется класть работающий инструмент на верстак или пол. Это может стать как причиной травм, так и поломок УШМ. Если геометрия круга сильно нарушилась, лучше его заменить. Повышенная вибрация плохо влияет на состояние деталей редуктора.

А вам приходилось работать углошлифовальной машинкой?

Было дело!Не довелось

После работы нужно:

1. Отключить инструмент от сети.
2. Аккуратно снять круг, используя фирменный ключ.
3. Продуть вентиляционные отверстия от пыли и стружек сжатым воздухом. В домашних условиях можно применить пылесос.

Рекомендуется примерно раз в полгода (при интенсивном использовании – раз в месяц) разбирать корпус и тщательно продувать внутренние элементы. Также используется кисть для удаления скопления пыли.

УШМ с плавным пуском и регулировкой оборотов – незаменимый инструмент для ремонта, производства и строительства. Выбрать качественный инструмент стало не так сложно – высокая конкуренция позволяет приобрести сравнительно недорогие и надёжные болгарки.

Главное обращать внимание на:

Важно аккуратно эксплуатировать купленный электроинструмент и своевременно его обслуживать

• Выбор аккумуляторных ножниц для травы. Плюсы и минусы, обзор моделей
• Аккумуляторный триммер для травы
• Какой триммер лучше: электрический или бензиновый?
• Лучшие модели аккумуляторных кос

Скорость вращения

Еще из основ физики все помнят, что скорость вращения свидетельствует о том, сколько оборотов в минуту способен совершить шпиндель болгарки. Данный показатель в разных моделях колеблется от 2,8 тыс. до 11 тыс. оборотов. Между скоростью вращения и диаметром рабочего круга есть четкая взаимосвязь: чем меньше диаметр круга, тем больше скорость вращения, и, наоборот, большой диск имеет меньшую скорость, не превышающую обычно 6,6 тыс. об/мин.

Неважно, сколько оборотов у болгарки, ведь каждый производитель оптимизирует этот показатель под конкретную модель. Да и специалисты не считают решающим при выборе инструмента этот параметр, однако рекомендуют приобрести болгарку с регулятором скорости, который есть во всех профессиональных моделях и в некоторых бытовых.

Функции

От наличия дополнительных функций прямо пропорционально зависит цена инструмента: чем больше полезных опций, тем большую сумму придется отдать за агрегат. Что же за функции могут предложить производители УШМ?

• Защита от заклинивания. Заклинивание диска грозит опасностью, ведь при внезапной его остановке машинка способна вырваться из рук и нанести вред здоровью мастера. Поэтому наличие дополнительной защиты от заклинивания должно быть приоритетным для собственной безопасности.
• Плавный пуск. Данная опция позволяет прибору плавно набрать обороты до оптимальной величины. Ее наличие исключает резкие скачки набора скорости, делает более комфортной работу мастера и продлевает срок службы болгарки.
• Регулировка оборотов. Эта функция позволяет отрегулировать обороты болгарки в соответствии с обрабатываемым материалом и диаметром отрезного диска. Возможность регулировки оборотов помогает сэкономить не только расходные материалы, но и электроэнергию.
• Поддержка оборотов на постоянном уровне. Нужная функция, особенно во время длительной трудоемкой работы.
• Гашение вибрации.Полезная опция на мощных профессиональных шлифмашинах – при длительной работе с агрегатом гашение вибрации сделает труд специалиста комфортней.
• Быстрая смена диска. Такая функция понадобится, когда нужна частая и быстрая смена.

В качестве дополнительной опции стоит отметить наличие пластикового кейса, в котором удобно хранить и переносить болгарку, ключ и расходные материалы. Даже если инструмент будет перевозиться из гаража или квартиры на дачу и обратно, детали не станут громыхать, лежа в чемоданчике.

Совет! Чтобы не переплачивать лишние деньги, стоит решить для себя, каким функциям отдать предпочтение, а без каких можно обойтись.

Изготовление своими руками

Для изготовления многие пробуют установить диммер от ламп освещения или регулятор вращения пылесоса. Из этого ничего не выйдет из-за высоких нагрузок в первом случае и разницы в количестве оборотов во втором.

Чтобы самостоятельно изготовить устройство для корректировки скорости вращения, нужно уметь читать и разрабатывать электронные схемы и воплощать их в готовое изделие. Иначе нужно просто купить готовый регулятор или болгарку с ним.

Для изготовления элементарного регулятора тиристорного исполнения нужно приобрести на радиорынке пять необходимых деталей, а само устройство небольших размеров устройства уместится в корпусе без проблем. Но УШМ с таким приспособлением будет терять обороты при использовании. Его хватит только для полировки и работы с мягкими материалами.

Если планируются серьёзные работы с дисками больших диаметров, подойдёт регулятор на микросхеме КР1182ПМ1, или аналогичной импортной. Такая схема обеспечит минимальное падение мощности и поддержание оборотов, а также не изнашивает электродвигатель.

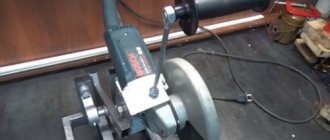

Особенно важен вопрос корректировки оборотов при изготовлении на основе болгарки различных стационарных станков вроде циркулярной пилы. Тогда регулятор можно подключить в отдельном пусковом автомате.

Любой способ коррекции вращения прибора расширяет спектр его применения и работа с ним становится более удобной и безопасной.

Насадки и диски

Основным расходным материалом при работе с болгаркой являются отрезные круги или диски – оба названия верные. Отрезные диски выпускаются разного диаметра, который выбирается в зависимости от вида строительных работ:

• 115 мм – подходит для мелких работ, шлифовки, резки тонких металлических труб, листов и других деталей, может справиться с шифером и пластиком;
• 125 мм – предназначен для мелких работ, чистки, шлифовки и полировки поверхностей, резки труб, металлических прутьев, плитки, камня и асбоцементных плит;
• 150 мм – не стоит использовать для шлифовки мелких деталей, оптимально применять для резки камня, бетона и стали;
• 180 мм – не подходит для шлифования, но справится с резкой толстых труб, камня, кирпича и бетона;
• 230 мм – предназначен для продолжительной работы с прочными материалами – кирпичом, бетоном или камнем.

Кроме отрезных кругов, используют:

• Диски с липучкой – с их помощью полируют деревянные, каменные и другие поверхности. Такие диски имеют специальные «липучие» крючки, с помощью которых крепятся наждачные или полировочные круги, продающиеся в комплекте или по отдельности.
• Лепестковые круги, состоящие из нескольких слоев абразивного материала, наложенных друг на друга.
• Кордщетки (корщетки) – специальные приспособления с проволочным ворсом. Используют в основном для затирки или очистки поверхностей от ржавчины, старой краски или неровностей.
• Алмазные круги – способны справиться с гранитом, мрамором, бетоном и камнем. Отличительная особенность алмазного диска – специальные прорези по всей окружности, способствующие охлаждению инструмента. Алмазные отрезные круги служат дольше, но не подходят для работы с металлом.

Совет! Перед покупкой болгарки подержите ее в руках. Так вы поймете, насколько удобно будет ею работать.

Производители

Выбрать надежный инструмент, который прослужит долгое время верой и правдой, несложно. Для этого нужно обратить внимание на брендовые модели:

• AEG;
• Bosch;
• DeWALT;
• Hitachi;
• Kress;
• Makita;
• Metabo.

Такие УШМ стоят дороже, но они отличаются высоким качеством сборки, эргономичностью и долгим сроком службы. Некоторые из ведущих фирм производителей открыли на территории нашей страны сервисные центры, в которых можно устранить поломку.

Если нет желания тратиться на дорогостоящий инструмент, можно обратить внимание на модели Интерскол, STURM, Sparky. Они незначительно уступают мировым брендам, но зарекомендовали себя значительно лучше китайской техники. И, конечно, не стоит гнаться за дешевым электроинструментом – хороший агрегат априори не может стоить дешево.
