На сегодняшний день в специализированных отделах представлен огромный выбор строительных инструментов, которые значительно облегчают рабочий процесс. Некоторые модели приспособлений имеют усовершенствованный дизайн и дополнительные опции.
Одним из таких является строительный отвес со шнуром. Для чего предназначен этот инструмент и как правильно им пользоваться? Ответ на данный вопрос представлен в нашем материале.
Сфера применения строительного отвеса
Несмотря на простоту инструмента (сделать его можно собственными руками из веревки и грузика), он станет абсолютно необходим при проведении строительных и отделочных работ. Используется он и для земляных работ высокой точности.
Отвес окажет неоценимую помощь при:
- Установке маячков во время выравнивания стен;
- Оклейке обоев;
- Контроле ровности поверхностей;
- Нанесении вертикальных линий;
- Монтаже дверных проемов и оконных рам;
- Монтаже крыши и опалубки;
- Проверки ровности рвов, канав и прочих ям.
Использовать его можно даже для такого не строительного дела, как развешивание картин и фотографий или установка шкафов.
Принцип работы прибора крайне прост и не требует фундаментальных знаний в области физики: размещенный на свободно висящей веревке груз создаст идеально прямую вертикальную линию.
Как пользоваться?
Что такое отвес со шнуром и как им пользоваться, рассмотрим далее.
При помощи указанного приспособления проверяют вертикальность стен и других поверхностей. Измерения проводятся следующим образом:
- Инструмент закрепляют в самой верхней точке исследуемого объекта. Некоторые модификации оборудуются специальной шайбой, фиксируемой на обратном конце шнура.
- Шайбу прикладывают к плоскости, выжидают прекращение колебаний грузика.
- Затем измеряют разницу между проверяемой поверхностью и натянутой вертикально нитью.
У некоторых модификаций шнурок замаскирован в пластиковом корпусе (по типу рулетки). Эту часть можно использовать в качестве опоры для нити. При определенных строительных работах, имеется необходимость нахождения указанного инструмента в постоянной близости. Для этого применяют элементарный крепеж: гвоздь, шуруп, саморез.
Имея постоянно перед глазами шаблон, ровность поверхности отслеживают при оштукатуривании или аналогичных работах.
Материалы изготовления
В большинстве случаев планкой служат алюминиевые листы толщиной не более 2 миллиметров. На них удобно сматывать нить после использования, к тому же материал отличается легкостью и долговечностью.
- В качестве шнура используют нейлоновые или капроновые нити. Они не подвержены влиянию воды или холода, хорошо скользят и не запутываются.

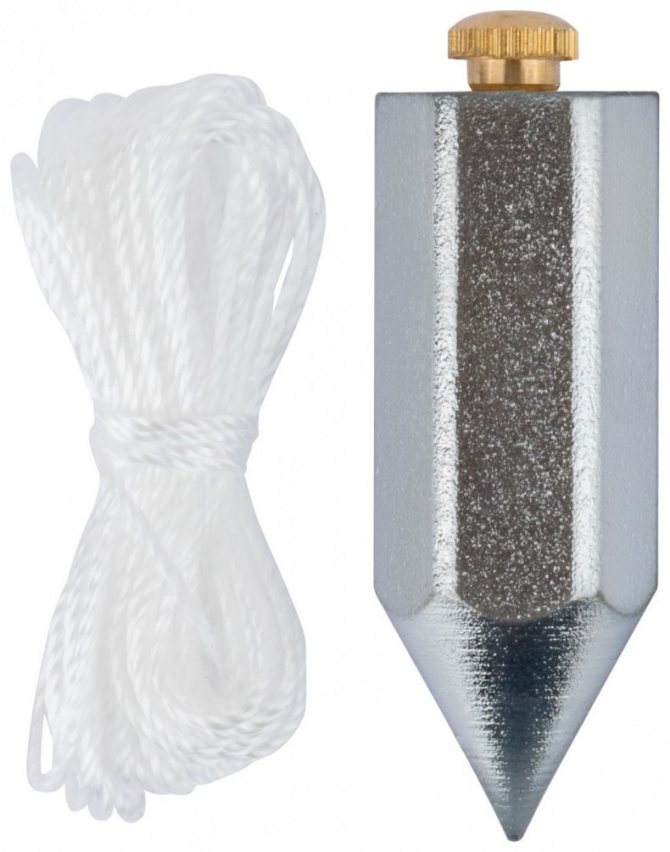

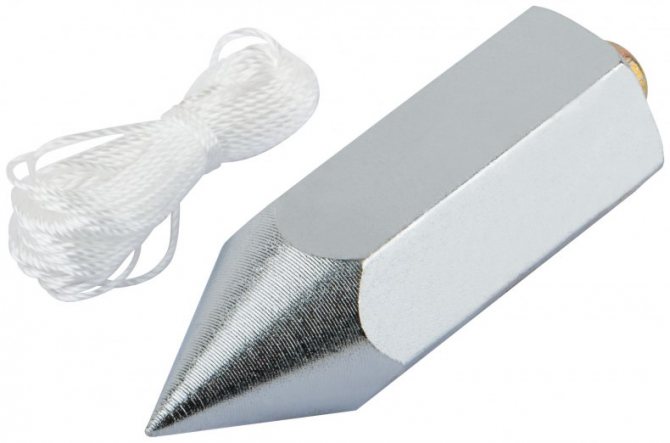

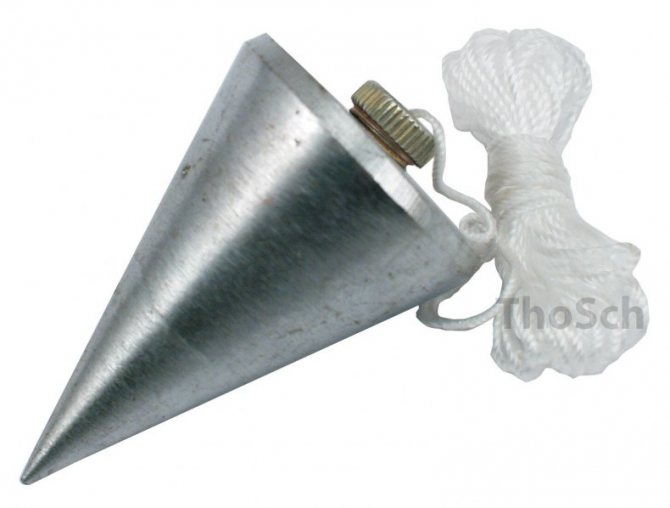

- Грузиком становятся стальные болванки в форме конуса. Подобная форма позволяет добиться максимальной балансировки и минимального раскачивания.
- Сталь считается самым подходящим вариантом: она обладает высокой твердостью, долговечностью, оптимальным весом, позволяющим меньше реагировать на порывы ветра.
Недостатком материала станет как раз большая плотность: при падении отвес может повредить отделочные материалы, уложенные под ним.
Для предотвращения таких неприятностей используют грузики из плотной резины. Материал немного напоминает хоккейные шайбы и отличается эластичностью, тяжестью и жесткостью. Такой груз даже во время падения не причинит вреда лежащим материалам.
Пузырьковый уровень (ватерпас)
Самая распространенная модель строительного уровня, поскольку чаще всего позволяет работать и в вертикальном, и горизонтальном пространстве, не требует помощи напарника и стоит недорого. Используется при установке окон, дверей, монтировании лестниц, укладке напольного покрытия, креплении полок, раковин и так далее.
Пузырьковый уровень внешне напоминает большую линейку с ампулами, заполненными разукрашенной жидкостью. Корпус чаще всего сделан из алюминия. С одной стороны, это хорошо, поскольку с ватерпасом часто приходится работать на высоте, а алюминий — материал легкий. С другой стороны, при падении, особенно с этой большой высоты, инструмент легко повредить, и он уже не будет точным.
Ампул на ватерпасе обычно 2 или 3 штуки. Чаще всего они заполнены спиртом, иногда его подкрашивают флуоресцентной жидкостью для облегчения работы в темноте. Ампулы помогают определять вертикаль, горизонталь и угол в 45 градусов. Спирт не замерзает при отрицательных температурах, поэтому использование инструмента возможно даже зимой.
Настройка
После покупки ватерпас необходимо проверить и при необходимости настроить. Также данная процедура показана после падения или повреждения инструмента.
Надо наполнить большую емкость водой, положить тонкий кусок пенопласта — так будет создана идеально ровная поверхность. Если ватерпас показывает с погрешностью, то есть пузырек не ровно в центре, нужно ампулу со спиртом покрутить вокруг своей оси, тем самым отрегулировав его.
Правила работы
Такой инструмент имеет рабочую поверхность, обычно она «задняя», абсолютно ровная, без разметок, иногда не окрашена. Если работать не с ней, возможны небольшие погрешности из-за выступающей поверхности передней стороны.
Ставить угол в стене боковой стороной неправильно, поскольку таким образом никаких объективных данных не получится, ведь идет измерение несуществующей поверхности. Максимум, что можно будет сказать — нет ли провалов или выпуклостей на стене под инструментом.
Чаще всего используется «пузырек», который находится в центре ватерпаса — он позволяет определять горизонталь — то есть плоскость, параллельную горизонту. Это пригодится при работе с полами, потолками, дверьми, окнами и так далее.
Перпендикулярный ему пузырек отвечает за вертикаль, то есть все, что расположено к полу под углом в 90 градусов: это откосы, двери, арки, столбы и прочее.
Предположим, надо повесить полку. Для этого берем ее в руки, сверху кладем уровень пузырьком вверх и подносим к предполагаемому месту. Дальше наблюдаем за пузырьком: если он отклонен влево, необходимо опустить левую сторону или приподнять правую. И наоборот. Далее делаем пометки карандашом и убираем инструмент.
Если необходимо проверить ровность стены, то необходимо приставить уровень рабочей поверхностью к стене вертикально с ампулой вверху. Если пузырек отклоняется от стены, значит, низ выпирает, необходимо добавить штукатурки сверху. И наоборот.
Работать с ватерпасом несложно, но требуется время и внимательность.
Вес грузика для отвеса
В зависимости от целей использования отвеса применяют грузики разного веса:
- для работы внутри помещения достаточно массы в 100 грамм;
- на улице потребуется груз несколько большей массы, в пределах 300 грамм;
- при сильных порывах ветра применяются еще более тяжелые головки.
Однако, инструменты с такими грузами стоят дороже, менее удобны в переноске и использовании. Да и вреда при падении таких массивных грузил будет больше.
Длина нитки отвеса
Стандартное исполнение предусматривает длину 5 метров. Но для внутренних помещений вполне достаточно высоты в 2,5-3 метра. Этого вполне хватит для отделки любого жилого помещения.
Виды отвесов
Ушли в прошлое те времена, когда строители мастерили отвесы из подручного материала или тайком изготавливали их на заводах.
Инженеры сегодняшнего дня постарались разнообразить даже такой простой инструмент.
Так что в магазинах можно найти подобные приспособления самых разнообразных видов.

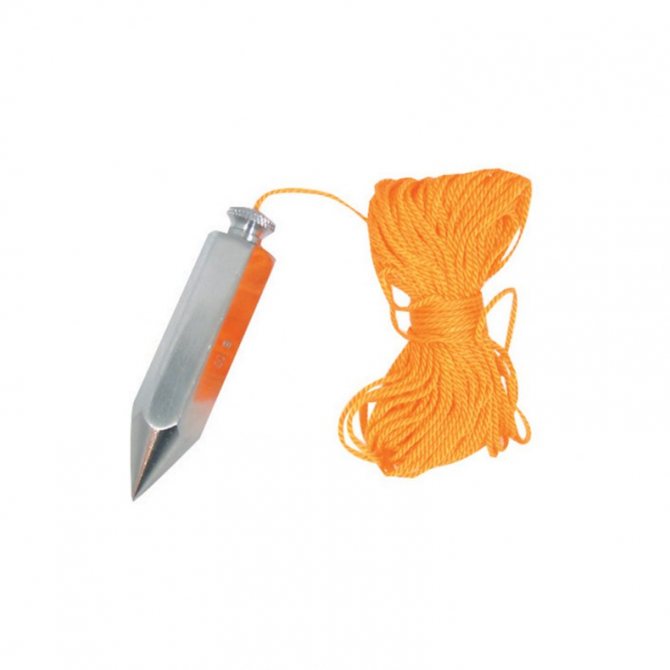

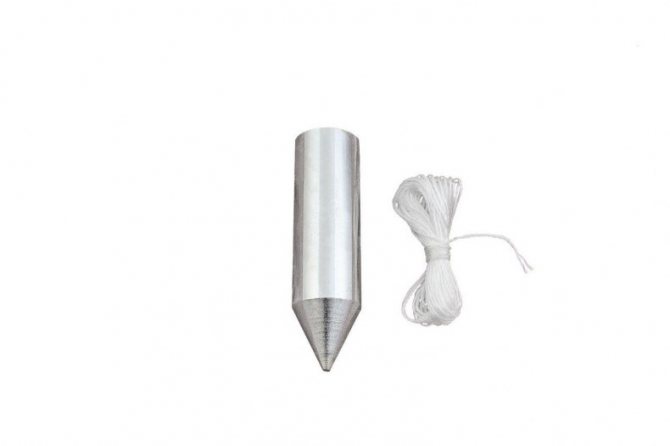

- Классические (шнуровые) отвесы. Такие инструменты практически не изменились с момента их создания. Единственным дополнением стали встроенный магнит для крепления к железной поверхности, игла для закрепления на древесине, отверстие на планке для закрепления на гвозде. Но эти возможности реализованы не в каждом отвесе.
- Катушечные отвесы. Для удобства использования планка может быть представлена катушкой, в которую сматывается нить. Приспособление слегка напоминает рулетку или коробку спиннинга, имеет небольшие размеры, позволяет не тратить время на распутывание нити обычного прибора.
- Лазерные отвесы. Считаются более продвинутой техникой, приспособленной для проведения грандиозных работ. Устройство не занимает много места и может работать от батареек или аккумулятора в зависимости от модели. Все данные выводятся на экран. К дополнительным функциям относится определение погрешностей не только вертикальных, но и горизонтальных поверхностей, а также углов.
- Электронные отвесы. На самом деле это очередное мобильное приложение. Поддерживается оно операционной системой Android и с каждым днем становится все более популярным. Ведь воспользоваться им можно в любое время без дополнительных приспособлений.
Отдельную категорию составляют самодельные отвесы, состоящие из шпагата (бельевой веревки, капронового шнура, шерстяной или обычной нитки) и болта (шайбы, шурупа, бутылки с водой, прочих находящихся под рукой приспособлений). Все это легко монтируется на местности и также легко разбирается на отдельные части.
Лазерные модификации
Вертикальное положение исследуемой поверхности можно проверить лазерными отвесами. Самым простым представителем этой категории является указка. Она сделана по типу брелока с лазерным указателем цели. Подобных приспособлений, ориентированных исключительно на строительные работы, не так уж и много. Одна из модификаций представляет собой корпус из металла, на штыре которого находится непосредственно указка.
Приспособление генерирует точки на полу и потолке. Процесс нивелирования происходит в автоматическом режиме при помощи специального механизма, отдаленно напоминающего аналог шнурового отвеса. Известные на строительном рынке производители предлагают приборы с дальностью работы до 30 метров. Они обладают высокой точностью, питаются от батарей и достаточно недешевы.
Недорогие изделия малоизвестных фирм и версии кустарного производства широко предлагаются на рынках. Подобный инструмент требует контрольной проверки с помощью надежных эталонных приборов. Один из вариантов конструкции – пластиковый корпус с помещенным внутрь светодиодом и системой самонивелировки, реагирующей на определенный градус отклонения в горизонтальной плоскости.
Критерии выбора отвеса
При выборе отвеса обращают внимание на:
- Тип необходимых строительных работ;
- Материал изготовления;
- Длину нити:
- Необходимую точность измерений;
- Дополнительные возможности.
Стоимость приспособления у разных производителей может различаться. Но в большей мере цена зависит от количества допуслуг, которые не всегда находят применение. Так что для небольшого самостоятельного ремонта вполне можно купить самую простенькую модель.
Модель со шнуром
Простое специальное приспособление позволяет точно определить и проверить вертикальное положение созидаемого объекта. Конструкция устройства максимально проста: груз, закрепленный на конце шнура (народное название – «шнурка»). Часто в комплекте идет элемент, предназначенный для облегчения фиксации инструмента на стене.
При помощи прибора можно вывести на стеновом перекрытии линию, строго горизонтальную нижней поверхности. Цена изделия доступна каждому, зависит от качества используемых материалов, производителя и комплектации. Такое приспособление несложно изготовить своими руками.
Немного советов
Классические отвесы не требуют больших знаний. Достаточно закрепить планку на вертикальной поверхности, опустить шнур и дождаться его фиксации в одном положении.
Лазерные и электрические отвесы имеют инструкцию, которую желательно прочитать перед началом работ.
При сильном ветре получить показания классического отвеса поможет стабилизирующая жидкость. Для этого понадобится емкость с довольно вязкой жидкостью (подойдет шампунь, жидкое мыло, средство для мытья посуды).
Тара ставится по линии нити таким образом, чтобы груз не касался стенок. Стабилизация отвеса в этом случае происходит значительно быстрее, а показания – точнее.
Особенности
Наряду со строительным пузырьковым уровнем, отвес является одним из приспособлений, без которого не обходятся практически все основные строительные работы. Перечень некоторых операций:
- проверка прямизны и вертикальности стен;
- контроль правильности сборки мебели и бытовой техники;
- выверка ровности кирпичной кладки.
Грузик, подвешенный на нити, по очереди прикладывают с двух сторон, проверяя дистанцию до шнура на всем его протяжении. Она должна быть везде идентична. Контроль расстояния выполняют в нескольких разных точках. По такому же принципу проверяется вертикальность поверхностей, возводимых из бревен или бруса. Если используются неоцилиндрованные элементы, необходимо учитывать разность между размерами венцов.
Несмотря на всю практичность и простоту приспособления, оно имеет существенный минус. Поскольку строительные манипуляции часто проводятся на улице, порывы ветра не позволяют зафиксировать прибор. Решить проблему можно очень просто, предварительно опустив груз в емкость с водой. Несильный ветер в этом случае не станет особой помехой.
