На что стоит обратить внимание при выборе поршневого компрессора

Ресивер воздушный – это специальный сосуд, предназначенный для хранения сжатого в компрессорной установке воздуха. Кроме этого он выполняет ряд других важных функций. Ресивер обеспечивает запас сжатого воздуха в периоды повышенного потребления без использования дополнительных компрессоров. Демпфирование пульсаций поршневых компрессоров. Накопление конденсата воды и масла, содержащегося в потоке сжатого воздуха. Снижение числа циклов. Включения/отключения или режима ожидания/ в работе компрессора для повышения эффективности работы винтового компрессора и снижения количества пусков двигателя. Снижение перепада давлений для лучшего контроля работы компрессора и более стабильного давления в системе.

Ресивер для компрессора характеризуется двумя основными параметрами: объемом (емкостью) и величиной максимально допустимого давления сжатого воздуха. Правильный выбор – залог бесперебойной и максимально эффективной работы оборудования.

Максимально разрешенное давление в ресиверах обычно 10 — 50 атм, емкость – 20-5 000 л

Для чего нужен ресивер в компрессоре

Ресивер, входящий в состав нагнетателя обеспечивает решение нескольких сложных задач, в частности:

1. Гарантирует стабильный напор рабочей среды, транспортируемой к потребителям.
2. Обеспечивает транспортировку газа в то время, когда компрессор начал работать с перебоями, либо к воздухопроводной системе подключили дополнительного потребителя.
3. Очистку сжатой воздушной смеси от скопившейся влаги.
4. Накопление газа в этой емкости приводит к уменьшению вибраций в компрессоре. Это в свою очередь снижает уровень силовых нагрузок, оказывающих воздействие на фундамент.
5. Для выполнения работ, которые связаны выработкой большого количества газа штатно, установленного сосуда может не хватить, то вместо покупки и установки более сильного компрессора, на старый компрессор устанавливают дополнительную емкость.
6. Ресивер обеспечивает включение компрессора с определенной периодичностью, а это приводит к понижению расхода электрической энергии.

По сути, ресивер для компрессора – это емкость определенного размера. Для мобильных компрессоров применяют емкости с объемом от 50 до 100 литров. Для стационарных агрегатов используют ресиверы объемом до 1000 литров.

На них устанавливают фильтры, которые выполняют очистку газа от влаги, кроме этого в конструкцию ресивера входят конденсатоотводчики, запорная арматура. С ее помощью производят подключение компрессора к потребителям.

Для изготовления ресиверов применяют коррозионностойкие стали 10ХСНД или 16ГА2Ф, между тем, в редких случаях, для агрегатов небольшой мощности применяют полимеры или эластомеры повышенной прочности.

Производители выпускают два типа емкостей – горизонтальные и вертикальные. Первое исполнение применяют для компрессоров передвижного типа, второе исполнение, используют стационарных компрессоров.

Каждое из исполнений обладает своими достоинствами и недостатками. Например, в вертикальной конструкции проще выполнить отвод воды, в то время как горизонтальные имеют более компактные размеры и они требуют наличие трубопроводов меньшей длины.

Классификация

Кроме того, что существуют мобильные и стационарные ресиверы, специалисты отмечают и другие конструктивные признаки воздухосборников, позволяющие считать их различными видами изделий. Так, существуют горизонтально и вертикально ориентированные емкости.

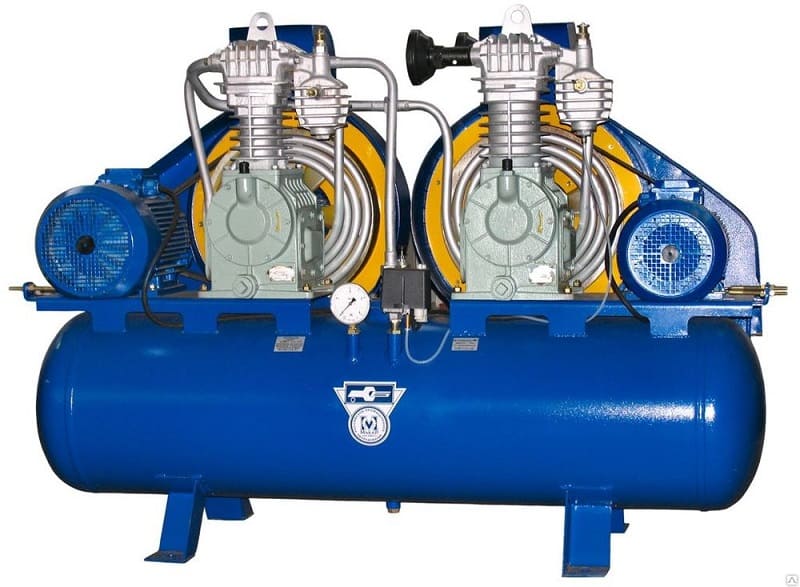

При этом ресиверы в горизонтальном исполнении более компактны и дают возможность экономно разместить на себе насос, электромотор и другое вспомогательное оборудование. Характерная особенность такой компоновки — минимальная длина соединительных трубопроводов. Благодаря этим особенностям горизонтальные ресиверы получили широкое распространение как в бытовых компрессорах, так и в автомобильных пневмосистемах.

Тогда как в вертикальных воздухосборниках проще осуществляется слив накопившегося конденсата. Кроме того, они более удобны при монтаже компрессорных агрегатов, состоящих из нескольких ресиверов, так как занимают меньше места, чем горизонтальные емкости. Поэтому такие воздухосборники чаще используют на тех промышленных предприятиях, где требуется большое количество сжатого воздуха.

Интересно, что при необходимости однотипные ресиверы можно легко объединить между собой параллельным или последовательным способом соединения. При этом емкости, сцепленные между собой последовательно, обеспечивают более высокую степень осушки воздуха и очистки его от различных примесей. Тогда как параллельное соединение ресиверов повышает ремонтопригодность всей системы, так как для восстановления работоспособности одной емкости не нужно полностью выключать компрессорное оборудование. Неисправный бак просто отключается и ремонтируется. Также этот вариант соединения характеризуется наибольшей пропускной способностью.

Как подобрать оптимальные параметры ресивера

Как и всякое техническое изделие, ресивер обладает рядом технических параметров. Среди них такие как:

1. Объем, л.
2. Влажностью.
3. Параметрами эксплуатации, то есть предельными значениями влажности, температуры.
4. Характеристиками места установки компрессорного агрегата. Его нужно монтировать на удалении от источников тепла, пожаро — и взрывоопасных веществ. Нежелательно наличие в воздухе присутствия посторонних частиц в воздухе, например, на заготовительных участках.

Правила безопасности гласят о том, недопустимо использование ресиверов, не прошедших соответствующую проверку, на поверхности которых присутствуют механические повреждения виде трещин, следов действия коррозии.

Подбор ресивера осуществляют на основании довольно простого расчета:

1. Определяют необходимый расход воздушной смеси, длительность расхода, предельные значение рабочего давления.
2. Применяя специальные расчетные таблицы, они существуют и в бумажном виде, и в виде интернет приложений. Например, при производительности 0,1 кубометра в минуту, длительности предельной нагрузки 5 минут и в пределах напора 3/4 (мин/мах), объем ресивера составит порядка 500 литров.

Такой способ расчета ориентирован на время, которое необходимо для полного опустошения емкости.

Существует и другая методика, основанная на соотношении объема сосуда и мощности воздушного компрессора. В практической деятельности используют следующие соотношения:

1. Мощность 5 кВт, объем мах – 100 л.
2. Мощность 10 кВт, объем мах – 300 л.
3. Мощность 20 кВт, объем мах — 550 л.

Существуют и экспериментальные зависимости, например, объем ресивера не может быть меньше, чем количество воздуха, которое может выработать компрессор на 8 секунд работы. Например, расход составляет 400 литров в минуту, соответственно, объем мака должен быть не менее 53 л.

Здесь можно подобрать и купить воздушные ресиверы для компрессоров.

На что еще нужно обратить внимание при выборе ресивера?

Помимо технических характеристик, есть еще несколько важных моментов. Обращаем внимание на внешний вид ресивера. Не должно быть видимых повреждений корпуса и его покрытия. Условия эксплуатации так же могут отличаться. Изучаем паспорт изделия. Обычно ресиверы эксплуатируются при температуре окружающей среды 15-30 оС и относительной влажности до 80%.

Еще до покупки ресивера, следует предусмотреть, где Вы его будете размещать. Нельзя располагать воздухосборники рядом с источниками тепла, взыровоопасными и пожароопасными материалами и веществами, а так же в зоне, где возможно засорение воздуха мелкодисперсными частицами. К ресиверу должен быть ограничен доступ людей. Помните, в нем находится сжатый воздух под большим давлением, а это опасный и для здоровья и жизни фактор.

Дополнительный ресивер для компрессора своими руками

Некоторые работы, которые выполняются домашней мастерской или гараже требуют наличия сжатого воздуха. И может сложиться такая ситуация, когда бытовой компрессор с поставленной задачей не справляется. В этом случае ситуацию можно разрешить, установив на существующий агрегат установить вспомогательный ресивер. Это устройство можно или купить в специализированном магазине, например, запасных частей для автомобиля. Там можно купить ресивер для пневматической системы КАМАЗа, или изготовить его своими руками.

Большая часть предлагаемых ресиверов изготовлены под определенную модель и, отличаются высокой ценой. В зависимости от планируемого размера емкости для самостоятельного изготовления, можно использовать или баллон для пропана, или корпус огнетушителя.

Назначение и конструктивные особенности ресивера

Назначение воздушной емкости напрямую связано с физическими свойствами сжатых газов. Они тем быстрее теряют давление в случае появления расхода, чем меньший объем занимают. Ресивер нужен в компрессоре для выполнения следующих функций:

• создания необходимого запаса воздуха для снабжения потребителя без включения мотора или при его непредвиденном останове;
• сглаживания колебаний давления, особенно характерных для поршневых машин;
• обеспечения удобства регулирования выходных параметров исходящего из компрессорной установки газа;
• уменьшения вибрации, шума, уровня пиковых нагрузок;
• сбора влаги и мелких механических включений, содержащихся в газе.

Важно! Нередко использование крупных воздухосборников дает экономию расхода электроэнергии за счет рациональной работы электродвигателя. Бак для компрессора традиционно изготавливается из устойчивых к коррозии сталей. Допускается при небольших объемах и давлениях применять также некоторые сорта пластика и высокопрочной резины

Ресиверы для мобильных установок могут достигать 100 литров. Размеры стационарного оборудования ничем не ограничиваются и нередко измеряются несколькими кубическими метрами

Допускается при небольших объемах и давлениях применять также некоторые сорта пластика и высокопрочной резины. Ресиверы для мобильных установок могут достигать 100 литров. Размеры стационарного оборудования ничем не ограничиваются и нередко измеряются несколькими кубическими метрами

Бак для компрессора традиционно изготавливается из устойчивых к коррозии сталей. Допускается при небольших объемах и давлениях применять также некоторые сорта пластика и высокопрочной резины. Ресиверы для мобильных установок могут достигать 100 литров. Размеры стационарного оборудования ничем не ограничиваются и нередко измеряются несколькими кубическими метрами.

Для заполнения баллона и расхода из него воздуха бывает достаточно одного штуцера, но лучше работают модели с отдельным входом и выходом газа. С целью контроля давления некоторые производители дополнительно предусматривают установку манометра. У больших емкостей это требование является обязательным. Для их ревизии и очистки ввариваются лючки.

Пространственное расположение ресивера в зависимости от удобства компоновки оборудования выбирается горизонтальным или вертикальным. Первый вариант дает большую устойчивость мобильным агрегатам. Второй обеспечивает лучшее отделение конденсата и требует меньше места для установки.

Порядок изготовления самодельного ресивера

Последовательность изготовления дополнительного сосуда выглядит примерно следующим образом.

1. Очистка старого сосуда от остатков газа. Для этого потребуется его очистить от остатков газа. Удаляют входной вентиль, при этом использование электрического инструмента, например, болгарки, недопустимою в корпусе могут остаться остатки газа.
2. Сосуд заливают водой и дают ей отстояться в течение 24 часов. Затем ее сливают и очищают внутреннюю полость о грязи.
3. После этого в баллон вваривают разветвители под рукава, но допустимо установить и резьбовые штуцера, для повышения герметичности при установке пробок необходимо устанавливать уплотняющие прокладки.
4. Самодельный ресивер необходимо окрасить краской стойкой к воздействию атмосферных явлений.
5. В собранный и окрашенный маневр устанавливают конденсатоотводчик – его место в самой нижней точке емкости, в верхней части устанавливают манометр. Марку конденсатоотводчика должна согласовываться с производительностью компрессора и размерами резьбы. Стоимость такого устройства лежит в диапазоне от 2500 до 3000 рублей.

При эксплуатации конденсатоотводчика нельзя забывать что, его монтаж на вспомогательную емкость для хранения газа обязательна. Перед включением рабочей нагрузки требуется проверить состояние электрического привода на возможность его эксплуатации со вспомогательным сосудом для содержания газа.

Для этой проверки необходимо включить компрессор и с использованием расходомера проверить скачок напора в длительном режиме эксплуатации (порядка 20 минут).

Если минимальное давление соответствует заявленным характеристикам нагнетателя, то эксплуатация собранной конструкции вполне допустима. Если падение давления ниже допустимого, то применение этого оборудования стоит под вопросом и использовать его нежелательно.

Воздушный компрессор из огнетушителя или газового баллона

Рассматривая как сделать воздушный компрессор своими руками варианты следует учитывать, что подобная конструкция представлена сочетанием мотора и емкости, выступающего в качестве ресивера. При этом есть возможность использовать газовый баллон или огнетушитель. Создаваемый компрессор из газового баллона своими руками характеризуется следующими особенностями:

1. Двигатель можно взять от старого кондиционера или холодильника. Они применяются для непосредственного нагнетания воздушной массы.
2. Баллон газовый выступает в качестве резервуара для хранения сжатого воздуха.
3. На выходе проводится установка редуктора с манометром для измерения показателя давления в системе.
4. Если создается краскопульт, то на выходе располагается штуцер, через который подключается продувочный пистолет. Этот элемент может быть заменен на любой другой, все зависит от поставленной задачи. Подсоединение проводится при применении специального шланга, который рассчитан на сильный износ и эксплуатацию в тяжелых условиях.

В целом можно сказать, что подобная конструкция довольно проста в исполнении и характеризуется высокими эксплуатационными характеристиками. При этом ее изготовить достаточно просто, для чего требуются определенные материалы и инструменты.

Преимущества резервуаров сухого хранения

Идеальное соотношение влажного и сухого воздуха, находящегося в воздушной системе — 1/3 — влажный воздух и 2/3 — сухой. Без резервуара сухого хранения осушитель подвергается риску скопления слишком большого количества конденсата в периоды повышенных нагрузок, так как система пытается получить большее количество воздуха, чем осушитель может произвести. Из-за перегрузки осушителя вода может попасть в систему сжатого воздуха. Единственный пример, когда нет необходимости в резервуаре сухого хранения — системы с постоянным потоком воздуха.

Ошибки в расчетах

Следует отметить что использование воздухосборника с недостаточным объемом приведет к частой смене режима эксплуатации станции и ее более быстрому выходу из строя.

Слишком крупный воздухосборник будет подвергать компрессорную станцию излишним эксплуатационным нагрузкам, из-за чего рабочая камера будет сильнее нагреваться, а отдельные элементы быстрее изнашиваться.

Неправильный расчет объема ресивера для винтового компрессора может негативно сказаться на долговечности пневматической системы, увеличить рабочие нагрузки и вызвать экстренное отключение станции по причине частой смены режимов.

Выгодно ли размещать ресивер на открытом воздухе?

• зависит от климатической зоны,
• ресивер более эффективен как второй теплообменник, если он расположен на открытом воздухе,
• может снизить высокую температуру в компрессорной.

Размещение ресивера снаружи позволяет сэкономить место в компрессорной. Однако это оправдано только в том случае, если температура воздуха на улице никогда не опускается ниже 0°С. При отрицательных температурах ресивер может обледенеть и разорваться, если у него будет отсутствовать теплоизоляция и создаваемой внутри ресивера тепловой энергии будет недостаточно для поддержания положительной температуры ресивера. В таких случаях необходимо обеспечить подогрев и постоянный контроль.

Если же климатические условия в вашу пользу, можно поместить ресивер на улице. Это выгодно, так как воздух снаружи будет скорее более холодным, чем в компрессорной. Это поможет повысить эффективность осушителя, благодаря снижению температуры воздуха по мере приближения к осушителю.

Еще одно преимущество расположения ресивера снаружи — снижение температуры в компрессорной благодаря тому, что возникающее при работе ресивера тепло образуется вне помещений.

Принципиальная схема работы

В общем случае работу ресивера можно описать следующим образом.

1. При помощи входного патрубка воздух из компрессора подается в бак, где и накапливается до достижения необходимой величины рабочего давления.
2. В процессе накопления воздух охлаждается, в результате чего на дне бака скапливается конденсат — таким образом осуществляется дополнительное осушение рабочей среды, что способствует уменьшению влияния коррозии на все элементы системы. Сливают конденсат, который собирается на дне бака, через специальный краник.
3. При достижении необходимой величины давления сжатый воздух поступает в выходной трубопровод и по нему подается на подключенный пневмоинструмент.

На заметку! На практике работой ресивера управляет редуктор, который регулирует величину давления выходящего из бака воздуха.
