Обзор-сравнение четырех гель-флюсов NC-559-ASM-UV(TPF) и RMA-218 из Китая. Что стоит, а что не стоит покупать.

Перед тем как покупать новый электронный прибор, большинство все же стараются починить старый своими руками. Способов, с помощью которого можно исправить поломку, много и все будет зависеть от вида прибора, что требует починки. Однако, пайка была и остается очень распространенным методом исправления неполадок. Освоить ее не так трудно, как может показаться, просто нужно учесть несколько правил. Например, что одного паяльника будет мало и чаще всего без флюса не обойтись. В этом материале подробнее о том, что такое флюс для пайки.

Что такое флюс для пайки

Если говорить кратко, то флюс для пайки, это средство, помогающее делать качественную спайку. Оно может быть как органического, так и неорганического происхождения, но в большинстве случаев это всегда смесь из нескольких материалов.

Перед использованием этого состава нужно зачищать место спайки, но иногда флюсы и сами могут очистить материал. Других подготовительных работ перед его использованием обычно не предполагается, кроме тех, кто нацелены на защиту от паров, которые средства для пайки почти всегда вырабатывает.

Для чего он нужен

Назначение флюсов понять легко. Чтобы спаять контакты друг с другом, металлу нужно нагреться как минимум до 500 градусов. Но в этот момент на металлах образуется оксидная пленка, которая мешает припою соединять металлические детали. Именно для этих случаев и нужен флюс.

Обычно при комнатной температуре флюс стабилен, и начинает действовать только при нагревании, снижая влияние высоких температур на металлы. Так, флюсы помогают:

• Убирать оксидную пленку, которая появляется при свертывании металла.
• Предотвращать дальнейшее окисление.
• Смачивать поверхность во время пайки.

В первую очередь все флюсы должны выдерживать нагревание и сохранять свои свойства. Но это далеко не все признаки, на которые нужно обращать внимание при поиске вещества для пайки, что даже сложнее, чем его использование.

ХРОНОЛОГИЯ ВЫБОРА

Скажу заранее — это первые три флюса, которыми мне довелось попользоваться вообще, ибо до их приобретения я применял исключительно сосновую канифоль, возня с которой мне в итоге надоела, хотелось больше не тратить время, нервы и облегчить себе труд при монтаже. Выбор же строился совершенно банально и стандартно — запрос по слову «Flux» и сортировка лотов на AliExpress по количеству заказов. Самым популярным оказался дешёвый RMA-223
, его и заказал первым, вдохновившись хвалебными отзывами народа на странице продавца, однако попользовавшись этим расходником в реальности, понял, что разделить эту многочисленную хвалу я не смогу. Затем кто-то в комментариях в одном из здешних обзоров отписался, что пользуется 100-граммовой Kingbo RMA-
218
, которым он остался доволен — на том же Ali заказал себе такой же, только в более меньшей фасовке — шприце. Этот меня устроил в работе. А более редкий
559-й (UV TPF)
был куплен про запас с подачи одного видео на ютубе, где автор ролика продемонстрировал его также неплохие свойства. Позднее также были приобретены и иглы, но о них позже.

Классификация флюсов

То, как работает вещество для пайки, понять легко. Но его еще нужно правильно выбрать, а для этого нужно изучить и учесть виды флюсов. И в этом состоит главная сложность, так как нужно учесть очень много параметров при выборе.

Подробнее о том, на какие категории подразделяются средства для пайки и чем они друг от друга отличаются, рассказывается далее.

По типу воздействия на контакты

Среди типов флюсов для пайки выделяют:

• Бескислотные флюсы или «нейтральные». Они не уничтожат спайку и вообще не показывают никаких химических реакций в тех зонах, где сделана спайка. Используются обычно для спайки небольших деталей. В само средство входят этиловый спирт, глицерин, скипидар. Температура плавления достигает 150 градусов.
• Антикоррозийные имеют ортофосфорную кислоту как основной ингредиент, что часто используется для производства антикоррозийных пропиток. Поэтому при нагревании эти составы не только очищают место спайки от возникшей коррозии, но и предотвращают ее повторное появление.
• Активные составы имеют соляную кислоту, поэтому используются только для железа. Для радиотехники не подойдут, так как портят плату. Этот флюс удаляет окислы, вступает в реакцию с самим металлом, из-за этого соединения получаются очень прочными. Зачистка перед работой обязательна, как и строгое соблюдение правил безопасности — такие вещества для пайки ядовиты при испарении. Будьте осторожны, так как этот флюс окажется хорошим проводником из-за своего состава. Так что, если им работать неаккуратно, можно получить короткое замыкание. Иногда активные средства для пайки делаются из хлористого цинка.
• Активированные — делаются из салициловой кислоты или анилина солянокислого, делать зачистку перед их использованием не требуется, так как они сами очищают место спайки. Смывать не требуется, но обычно рекомендуется. Обычно такой состав применяется для соединения, которое будет постоянно механически повреждаться.
• Защитные флюсы для пайки не вызывают никакой химической реакции, не выделяют вредные вещества при пайке, защищают материалы от коррозии. Их изготавливают из вазелина, воска или оливкового масла. Плавиться такие средства для пайки начинают при 70 градусах, зачистка при их применении не требуется.

Монтаж SMD

Использовался фен с выставленной температурой 340 градусов, поток воздуха — 90 из 100. В этих тестах вы можете наблюдать эффект поверхностного натяжения, когда не нужно поправлять SMD-компоненты физически, если они немного соскочили с площадки, ибо они встают сами, как надо под воздействием вышеназванного эффекта.
RMA-223

Этот дешёвый флюс здесь начал подавать признаки пригодности, элемент вроде бы сел, однако поверхность припоя осталась не гладкая, а какая-то рыхловатая.

Kingbo 218

Компоненты в корпусе 1206 при использовании с этим флюсом любят съезжать, но паять можно, однако при монтаже элементов 0805 возникают сложности — они просто вылетают в сторону потоком воздуха, надо придерживать.

NC-559

Этот флюс уже напротив — показал себя лучше, элемент 1206 не съезжает, поэтому я решил усложнить ему тест и проверить уже на компоненте меньше — 0805. Тут конденсатор лишь встаёт на дыбы, однако эффект поверхностного натяжения в итоге делает своё дело.

Какой флюс лучше выбрать

Чтобы выбрать флюс для пайки, нужно, чтобы он еще и подходил к материалу, который предстоит паять:

1. К меди, к примеру, часто применяется канифоль. Она подойдет для любой простой электроники, большого количества проводов.
2. Жидкие припои с вазелином или салициловой кислотой пригодятся для радиаторов, проводов с одной жилой.
3. Жидкая канифоль подходит для многожильных проводов.
4. Пастообразный состав подходит для радиодеталей и разных разъемов, для сим-карт и флешек, к примеру.
5. Провода и разъемы просят активных флюсов для пайки.
6. Для мелких радиокомпонентов на платах подходят нейтральные флюсы в пасте. При работе с платами нужно выбирать такие средства, которые не испачкают саму плату, так как удалить средство с поверхности вокруг места паяния почти невозможно.
7. Обычно как флюс для пайки микросхем выбирают активированные составы, не требующие смывания. Они должны быть жидкими или гелеобразными.

Также при выборе флюсов стоит читать чужие отзывы, чтобы сделать выбор из проверенных марок, так как многие фирмы выпускают средства для пайки, но далеко не все из них качественные.

NC-559

Тоже проявивший свою активность флюс, который окислил и озеленил медные пятаки на плате даже ещё быстрее и интенсивнее 218-го
флюса.

Наношу флюс, прикладываю жало, грею. Сопротивление падает до 0.2МОм, но затем поднимается и устаканивается возле значения 1.7МОм.

Убираю жало. Остывает. Сопротивление поднимается.

================================================================

Как пользоваться флюсом для пайки

Чтобы правильно применить флюс паяльный, нужно посмотреть на его консистенцию:

• Если применяется твердый припой, например, из олова, то сам паяльник нужно окунать в реагент, а потом брать немного припоя.
• Жидкий флюс предполагает, что его будут наносить специальной кисточкой. Здесь нужно быть внимательным, так как от высоких температур кисточки нередко быстро портятся.

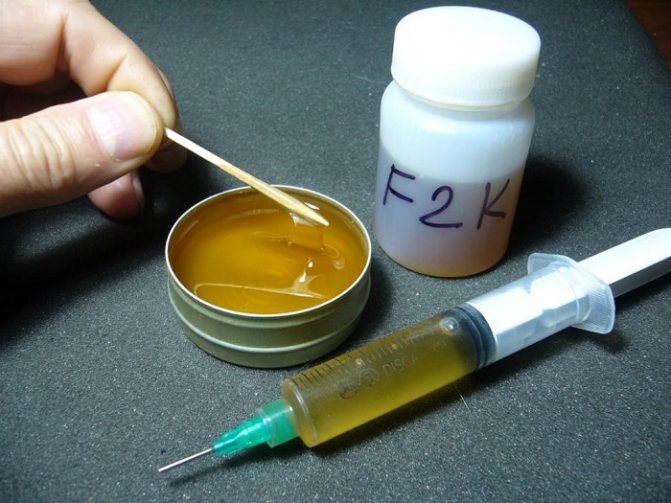

• Пасту наносят палочкой, зубочисткой или шприцем с отрезанным кончиком иглы.

А потом действовать так:

1. Очистить поверхность от окислов. Иногда это не требуется, если флюс того позволяет.
2. Наносится слой флюса.
3. Состав и детали нагреваются на паяльной станции.

После окончания паяния нужно дождаться, когда шов застынет.

С канифолью

Достоинство природной смолы заключается в ее инертности. Она прекрасно защищает место соединения от окисления, не вызывает коррозии, восстановления, растворения металлических частей.

После применения обычной светлой канифоли рабочую зону достаточно очистить кистью или ватным тампоном, слегка смоченным спиртом. Можно как растворитель использовать ацетон.

Для пайки в труднодоступных местах целесообразно выбрать раствор канифоли в спирте. Если нет канифоли, можно взять хвойную смолу. Результат не разочарует. Спирт иногда заменяют одеколоном, бензином, ацетоном, этилацетатом.

Если место пайки в перспективе будет подвергаться высоким термическим нагрузкам, имеет смысл в смесь канифоли и спирта добавить глицерин.

Для приготовления растворов подходит этиловый спирт любой степени очистки. Канифоль нужно брать обычную, а не специально приготовленную для натирания смычков. «Музыкальные» виды могут иметь примеси, мешающие пайке.

Скрутка проводов

Итак, все провода зачищаются от общей изоляции, защищающей весь кабель. Для каждой отдельной жилы берется длина на скрутку плюс небольшой запас — основание скрутки должно быть скручено жилами с изоляцией. Вообще, нужно стремиться уложить в коробку лишние сантиметры проводов на всякий случай.

Совет: старайтесь всегда поместить в распаечную коробку побольше запаса проводов, даже с учетом уже сделанных скруток. Возможно когда-то в будущем сюда будут добавляться новые линии или производиться какой-либо ремонт. Хорошим тоном будет предусмотреть ремонтопригодность коробок, даже если вы уверены в надежности и качестве своих работ.

Для самих скруток жилы зачищаются сантиметров на 10 — после скручивания лишнее откусится бокорезами. Конечная длинна скрутки оголенных проводов должна быть не менее 4 см. Если монтаж производится в просторных распредкоробках, длину скруток можно увеличить до 7-8 см. Главное чтобы скрутки поместились в коробку без изгибов.

Но это я забежал немного вперед: перед скруткой оголенных жил необходимо хорошенько их протереть тряпочкой, смоченной в спирте или флюсе ТАГС. После обработки поверхность меди должна иметь однородный желтый цвет без темных участков — только тогда можно производить скручивание. Если жилы покрыты слишком толстым окислом, то перед протиранием их можно обработать мелкой шкуркой.

Когда среди скручиваемых проводов присутствуют мягкие, многожильные проводники, то их следует с особой тщательностью очищать от окислов.

Скрутка производится плоскогубцами так, чтобы несколько сантиметров с изоляцией так же стали частью скрутки. Закручивать следует с достаточным усилием, однако нужно не перестараться и не порвать ни одной жилы. Здесь рекомендуется предварительно потренироваться на пробных скрутках и «почувствовать» материал.

При скручивании большого количества жил или когда сечение жил большое (4 мм² например), основание скрутки нужно придерживать дополнительными плоскогубцами.

Когда скрутки закручены, их нужно укоротить бокорезами до необходимой нам длинны. Короче 4 см. не рекомендуется.

Распаечная коробка скручена, можно приступать к пропаиванию.
