Микрофонный усилитель для электретного микрофона схема

Идея сборки усилителя для микрофона давно витала в голове. Собравшись с силами, приступил к поиску схем усилителей. Большинство схем, просмотренных мною, были на ОУ, что не нравилось. Хотелось собрать проще, лучше и меньше (для ноутбука, ибо встроенный делали, видимо, только для галочки – качество плохое). И вот после недолгого поиска, была найдена и протестирована схема усилителя микрофонного сигнала с фантомным питанием. Фантомное питание (это когда питание и передача информации осуществляется по одному проводу) – огромный плюс этой схемы, ведь оно избавляет нас от сторонних источников питания и проблем связанных с ними. Например: если мы будем питать усилитель от простой батарейки, то она рано или поздно сядет, что приведет к неработоспобности схемы в данный момент; если будем питать от аккумулятора, то его придется рано или поздно заряжать, что тоже приведет к некоторым трудностям и ненужным движениям; если будем питать от БП, то здесь есть два минуса, которые, по моему мнению, отбрасывают вариант его использования – это провода (для питания нашего УМ) и помехи. От помех можно избавится многими способами (поставить стабилизатор, всяческие фильтры и т.д.), то от проводов избавиться не так уж и просто (можно, правда, сделать передачу энергии на расстоянии, но зачем городить целый комплекс устройств, для питания какого-то микрофонного усилителя?) к тому же это снижает практичность устройства. Перейдем к схеме:

Вариант схемы усилителя для динамического микрофона

Схема отличается своей супер-простотой и мега-повторяемостью, в схеме два резистора (R1, 2), два конденсатора (C2, 3), штекер 3,5 (J1), один электретный микрофон и транзистор. Конденсатор С3 работает в качестве фильтра микрофона. Емкостью С2 на пренебрегать, то есть не надо ставить ни больше, ни меньше от номинала, указанного в схеме, иначе это повлечет за собой кучу помех. Транзистор Т1 ставим отечественный кт3102. Для уменьшения размеров устройства, использовал SMD транзистор с маркировкой «1Ks». Если ты вообще незнаешь как паять – вперед на форум.

При замене Т1 особых изменений в качестве не последовало. Все остальные детали тоже в SMD корпусах, в том числе и конденсатор С3. Вся плата получилась довольно-таки маленькая, правда можно сделать ее еще меньше, используя технологию изготовления печатных плат ЛУТ. Но обошелся и простым полумиллиметровым перманентным маркером. Вытравил плату в хлорном железе за 5 минут. Получилась вот такая плата усилителя микрофона, которая крепится к штекеру 3,5.

Все это неплохо помещается внутрь кожуха от штекера. Если тоже будете так делать, то советую делать плату как можно меньше, так как у меня она деформировала кожух и поменяла его форму. Плату желательно промыть растворителем или ацетоном. В итоге получилось такое полезное устройство, с хорошей чувствительностью:

Прежде чем подключать микрофон к компьютеру, проверь все контакты и есть ли на входе микрофона питание +5v (а оно должно быть), во избежание комментариев типа: «Я собрал точно как в схеме а оно не работает!». Это можно сделать так: подключаешь новый штекер к разъему микрофона и меряешь напряжение вольтметром между массой (большим отводом) и двумя короткими отводами для пайки. Постарайся на всякий случай не закоротить между собой выводы штекера, когда будешь измерять напряжение. Что тогда будет, не знаю и проверять не хочу. У меня микрофонный усилитель работает уже 3 месяца, качеством и чувствительностью полностью доволен. Собирайте и отписывайтесь на форуме о своих результатах, вопросах, и, может быть даже о доработках корпуса, схемы и методах их изготовления. С вами был BFG5000, удачи!

Обсудить статью УСИЛИТЕЛЬ ЭЛЕКТРЕТНОГО МИКРОФОНА

При изучении схем подключения электретных микрофонов [1] вызывает глубокое удивление их однообразность. Точка соединения микрофона и нагрузочного резистора подключается к собственно усилителю через разделительный конденсатор (Рис. 1) в 100% изученных схем.

Возможно, существуют и другие схемы подключения, но автору они не встречались. В то же время любой, кто плотно и долго связан со звуковоспроизведением, видимо, не будет резко возражать против того факта, что любой конденсатор на пути звукового сигнала, является нежелательным компонентом. Особенно это касается электролитических конденсаторов, поневоле применяемых в случае достаточно низкого входного сопротивления усилительного каскада.

Прикидочное исследование режимов работы электретных микрофонов [2] показало, что, во-первых, они представляют собой источники тока и, во-вторых, максимальная амплитуда их выходного сигнала наблюдается, когда падения напряжения на микрофоне и нагрузочном резисторе одинаковы.

Рассмотрим одну из известных [3] схем микрофонного усилителя с системой АРУ, выполненного на ОУ (Рис. 2).

Схема состоит из собственно неинвертирующего усилителя на ОУ DA1, на неинвертирующий вход которого поступает искусственная средняя точка с делителя R3R4, а также входной сигнал через разделительный конденсатор С2; управляемый делитель сигнала ООС (резистор R5, конденсатор С1 и сопротивление канала полевого транзистора с P-N переходом VT1); детектора выходного усиленного сигнала (конденсаторы С3,С4 и диоды VD1, VD2 ). Продетектированный выходной сигнал отрицательной полярности управляет проводимостью канала VT1, увеличивая его, за счет чего снижается коэффициент усиления ОУ.

Учитывая наличие постоянной составляющей делителя, образованного электретным микрофоном и его нагрузочным резистором, можно сделать вывод, что компоненты C2R3R4 — совершенно лишние. Роль R4 прекрасно выполняет сам микрофон, а R3 — его нагрузочный резистор. Конденсатор же С2 — вообще лишний, как класс.

В итоге получилась схема, приведенная на рис. 3.

RC-фильтра R3C1 обеспечивает дополнительную фильтрацию напряжения питания электретного микрофона. В принципе, он опциональный (необязательный), но вообще-то, довольно полезен. Номинал резистора R1 подбирается такой величины, чтобы в точке его соединения с микрофоном была примерно половина напряжения питания. Резисторы R4R6 линеаризируют передаточную функцию управляемого резистора на полевом транзисторе VT1.

Вместо резистора R5 в цепи ООС может быть включен двойной Т-образный фильтр (справа), поднимающий полосу частот, соответствующую диапазону голоса. Его АЧХ показана на плоттере Боде из измерительных приборов Мультисима (внизу)

Естественно, любые теоретические разглагольствования могут быть приняты во внимание только в случае их подтверждения практикой. Поэтому схема, показанная на рис. 3, была исследована на макете.

Использованы имевшиеся в наличии микромощный ОУ на МОП-транзисторах TLC271 и TL081. Результаты были идентичными. В принципе, в качестве ОУ можно использовать любой «звуковой» ОУ (к которым категорически НЕ относятся LM358/324 и их клоны. ). Электретный микрофон для этих экспериментов был использован типа J60. Повторять эксперименты с другими микрофонами было сочтено нецелесообразным по затратам времени. Эпюры сигналов с выхода ОУ регистрировались цифровым осциллографом «RIGOL DS1052E». «Тестовой фразой», проговариваемой в микрофон с примерно одинаковой громкостью, была: «Раз-два-три-четыре-пять, вышел зайчик погулять». Конечно, для чистоты эксперимента было бы желательно использовать запись, воспроизводимую через динамик, но уж что получилось, то получилось.

Вначале была исследована схема без АРУ. Детектор и полевой транзистор не подключались, а от нижнего вывода конденсатора С2 к общей минусовой шине был подключен резистор 10 кОм. Т.о., коэффициент усиления составил 11. Выходной сигнал при быстрой (10 мс/дел) и медленной (100 мс/дел) развертках на расстоянии 20 см ото рта до микрофона показаны, соответственно, на рис 4.

Вызвал удивление размах сигнала (пик-пик), составивший более 2 В. А это значит, что сигнал с микрофона составлял около 200 мВ.

Далее вместо резистора 10 кОм был подключен полевой транзистор КП303Ж с начальным током стока 0,85 мА и напряжением отсечки 0,7 В. Его затвор был подключен к минусовой шине, благодаря чему обеспечивалось минимальное сопротивление его канала и, соответственно, максимальное усиление. Выходной сигнал такой схемы показан на рис. 5.

Как видно, сигнал с микрофона усиливается избыточно, аж до клипирования, что свидетельствует о применимости полевого транзистора с таким небольшим начальным током стока при сопротивлении резистора ООС порядка 100 кОм.

Далее исследовалась полная схема, со всеми, показанными на рис. 3 компонентами. Выходные сигналы при проговаривании «тестовой фразы» с расстояния, соответственно, 20 и 60 см (при медленной развертке) показаны на рис. 6, а с расстояния 60 (при быстрой развертке) — на рис. 7.

Как видно из этих эпюр, размах сигнала составил около 4 В при удовлетворительной форме, чего вполне достаточно для обычных применений. К сожалению, первоначальный «выброс» амплитуды (пока система АРУ еще не сработала), зарегистрировать не удалось. Суслик был не виден, но на слух он присутствовал.

Наконец, были исследованы еще два полевых транзистора с бОльшим начальным током стока и напряжением отсечки (соответственно, еще один КП303Ж с начальным током стока 1,2 мА и напряжением отсечки 0,9 В, а также КП303В с начальным током стока 2,6 мА и напряжением отсечки 1,2 В). Выходной сигнал с первым из них при расстоянии до микрофона 20 см (при медленной развертке) показан на рис. 8, а выходные сигналы со вторым при расстоянии до микрофона 10 см и 40 см (при медленной развертке) показаны на рис. 9.

В первом случае размах сигнала составил почти 5 В, а во втором — почти 7 В!

Из этих экспериментально полученных данных видно, что для практических целей желательно использовать полевые транзисторы с минимально возможным напряжением отсечки. Начальный ток стока существенно не влияет на стабилизируемую амплитуду выходного сигнала при данном сопротивлении резистора ООС.

Наконец, был апробирован режим «мютирования» (заглушения) микрофона путем короткого замыкания инвертирующего и неинвертирующего входов ОУ. На слух «щелчков» при таком способе мютирования не наблюдалось.

На «закуску» — аналогичная по функции схема, выполненная на транзисторах (может, кому приглянется): Рис. 10. Правда, она не макетировалась «вживую», только симулировалась в Мультисиме. Показала практически такие же результаты, как и схема на ОУ.

Полевой транзистор Q1 с резистором R1 представляют собой модель электретного микрофона. Номиналом нагрузочного резистора R2 подбирается половина напряжения питания в точке соединения его с микрофоном. Номиналом резистора R4 подбирается равенство коллекторных токов Q2 и Q3. Полевой транзистор Q4 с резистором R5 представляет собой параметрический генератор тока для дифкаскада на транзисторах Q2 и Q3. Аналогичную роль играет и транзистор Q7 с резистором R9. для транзистора Q6. В принципе, эти генераторы тока могут быть заменены на обычные резисторы, но с ними параметры усилителя получше по определению. Наконец, переменный резистор в цепи ООС на транзисторе Q5 и детектор выходного сигнала — такие же, как в схеме на ОУ.

Выводы:

1. На суд представлен еще один усилитель для электретного микрофона, не претендующий на исключительность, но несколько более простой, чем известные. За счет исключения одного разделительного конденсатора в тракте прохождения звукового сигнала — более качественный по определению.
2. Учитывая достаточно высокое значение коэффициента усиления, обеспечиваемого этим усилителем, ОУ для него, для обеспечения достаточной полосы пропускания, должны иметь граничную частоту хотя бы 5. 10 мГц.
3. Данный усилитель без системы АРУ может быть использован для высокочувствительного усиления сигналов с электретного микрофона.

Предусилитель для микрофона, он же предварительный усилитель или усилитель для микрофона — это такой вид усилителя, назначение которого — усиление слабого сигнала до величины линейного уровня (порядка 0,5-1,5 вольт), то есть до приемлемой величины, при которой работают обычные усилители звуковой мощности.

Входным источником акустических сигналов для предварительного усилителя обычно являются звукосниматели виниловых пластинок, микрофоны, звукосниматели различных музыкальных инструментов. Ниже приводится три схемы микрофонных усилителей на транзисторах, а так же вариант усилителя микрофона на микросхеме 4558. Все их без труда можно собрать своими руками.

Электрические параметры.

Номинальное напряжение питания – +6В.

Ток потребления при Uп = 6В, Т = -45… +70С, не более – 5мА.

Коэффициент усиления напряжения с внутренней обратной связью при Uп = 6В, f = 1МГц, Uвх. = 1мВ, Rн = 10кОм, Т = +25С:

типовое значение – 250.

Коэффициент усиления напряжения без внутренней обратной связи при Uп = 6В, f = 1МГц, Uвх = 1мВ, Rн = 10кОм, Т = +25С, типовое значение – 3000.

Нормированное напряжение собственного шума при Uп = 6В, f = 1МГц, Uвх = 1мВ, Rг = 500Ом, Rн. = 10кОм, Т = +25С, не более – 5нВ/√Гц, типовое значение – 2,1нВ/√Гц.

Максимальное выходное напряжение Uп = 6В, Rн = 2кОм, Кг = ≤ 10%, Т = -45С, не менее 0,5В, типовое значение – 1В.

Верхняя частота среза при Uп = 6В, Rн = 2кОм, Kу = 100, Т = +25С, типовое значение – 3МГц.

Входное сопротивление – 10кОм.

Предельные эксплуатационные данные.

Максимальное напряжение питания – 7,5В.

Максимальное входное напряжение – 200мВ.

Минимальное сопротивление нагрузки (кратковременное) – 0 Ом.

Температура окружающей среды, длительное воздействие: –45… +70С, кратковременное воздействие: –60… +125С.

Схема простого микрофонного предусилителя на одном транзисторе

Данная схема микрофонного предусилителя работает как с динамическим, так и с электретными микрофонами.

Динамические микрофоны по конструкции схожи с громкоговорителями. Акустическая волна оказывает воздействие на мембрану и на прикрепленную к ней акустическую катушку. В момент колебания мембраны, в катушке, находящейся под воздействием магнитного поля постоянного магнита, образуется электрический ток.

Работа электретных микрофонов базируется на возможности определенных видов материалов с повышенной диэлектрической проницаемостью (электретов) менять поверхностный заряд под воздействием акустической волны. Данный тип микрофонов отличается от динамического высоким входным сопротивлением.

При использовании электретного микрофона, для смещения напряжения на микрофоне, необходимо установить сопротивление R1

Поскольку эта схема микрофонного усилителя для динамического микрофона, то при использовании электродинамического микрофона его сопротивление должно быть в диапазоне от 200 до 600 Ом. При этом конденсатор C1 необходимо поставить до 10 мкф. Если это будет электролитический конденсатор, то его плюсовой вывод необходимо подключить в сторону транзистора.

Питание осуществляется от батареи крона или же от стабилизированного источника питания. Хотя лучше от батареи, чтобы исключить шумы. Биполярный транзистор BC547 можно заменить на отечественный КТ3102. Конденсаторы электролитические на напряжение 16 вольт. Для предотвращения помех, подключать предусилитель к источнику сигнала и к входу усилителя необходимо экранированным проводом. Если необходимо дальнейшее мощное усиление звука, то можно собрать усилитель на микросхеме TDA2030.

Проблема

У большинства дешёвых микрофонов чувствительность по умолчанию недостаточна для того, чтобы вас отчётливо слышали. Приходится кричать, но на постоянной основе так делать нельзя, оранье — занятие утомительное и вредное.

Внимательно изучив вопрос, я пришёл к выводу, что в ситуации виноваты производители, чрезмерно упрощающие конструкцию устройства. Отдав свои кровно заработанные 100-500 рублей, покупатель по сути получает модуль (капсюль) электретного микрофона без какой-либо электронной «обвязки».

Электретный микрофон и стандартный штекер 3,5 мм jack. Такая конструкция не позволяет микрофону быть чувствительным, но записать звук можно

Всякие гибкие ножки, прищепки — это опциональная мишура. Формально такие микрофоны работают, но их чувствительность и качество записи невысоки (слышен шум). Ничто не мешает добавить в схему несколько электронных компонентов, улучшив способность микрофона улавливать тихие звуки.

Типичный представитель электретных микрофонов

Здесь и дальше пойдёт речь об электретных микрофонах, как самых доступных на рынке. И, частично, конденсаторных. Не динамических!

Также я не рассматриваю вопрос покупки отдельной звуковой карты. Это уже было в статье «Как настроить микрофон, записать и обработать звук – инструкция для начинающих».

В динамические микрофоны уже встроен усилитель

Схемы усилителей довольно просты, поэтому умеющие пользоваться паяльником люди переделывают микрофоны и наслаждаются жизнью.

Кстати, даже в дешёвых петличках за 100 рублей ставят неплохие электретные модули. Например, у меня есть микрофончик-прищепка Genius десятилетней давности, работает шикарно. После доработки, разумеется.

Кроме низкой чувствительности, на записях можно услышать негромкое шипение. Его можно подавить фильтрами в аудиоредакторе, но когда помехи слишком сильны, очистка от шума исказит полезную часть записи и голос зазвучит глухо, словно из бочки.

Шум (в 99% случаев это помехи от электромагнитных полей) появляется на нескольких этапах доставки звука:

1. В электретном капсюле микрофона.
2. В микрофонном предусилителе, если он имеется.
3. При передаче сигнала по не экранированному от помех соединительному кабелю.
4. В усилителе звуковой карты.

Наиболее больное место — звуковая карта компьютера. Замена на более качественную и/или вынос за пределы корпуса компьютера может избавить от шума, но не у всех есть деньги на подобный апгрейд.

Чаще всего пользователь остаётся один на один с дешёвым микрофоном, воткнутом в фоняще-шипящую звуковую карту, распаянную на материнской плате компьютера. Можно попытаться сделать звук громче программно.

Микрофонный предварительный усилитель на 2-х транзисторах

Структура построения любого предусилителя очень сильно влияет на его шумовые характеристики. Если брать во внимание тот факт, что используемые в схеме предусилителя качественные радиодетали все равно в той или иной мере приводят к искажениям (шумам), то очевидно, что единственный выход получить более-менее качественный микрофонный усилитель — это сократить число радиокомпонентов схемы. Примером может послужить следующая схема двухкаскадного предварительного усилителя на транзисторах.

С данном варианте количество разделительных конденсаторов сведено к минимуму, поскольку транзисторы включены по схеме с общим эмиттером. Так же между каскадами существует непосредственная связь. Для стабилизации режима работы схемы, при изменении внешней температуры и напряжения питания, в схему добавлена ООС по постоянному току.

Печатные платы.

На изображениях печатных плат, представлен вид со стороны элементов. Дорожки просвечиваются сквозь плату.

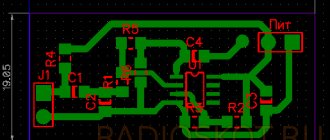

На картинке пример разводки печатной платы универсального микрофонного усилителя.

1. Вход.
2. Верхний по схеме конец потенциометра R3.
3. Движок потенциометра R3.
4. Анод светодиода HL1.
5. Корпус.
6. Питание +6В.
7. Выход.
8. Корпус.

Пример разводки печатной платы усилителя динамического микрофона.

Сам я изготовил печатную плату исходя из размеров имеющихся в моём распоряжении элементов управления и корпуса.

Ссылка на чертежи печатных плат в конце статьи.

Читать также: Пилки лобзиковые по дереву

Предусилитель для электретного микрофона на трех транзисторах

Это еще один вариант микрофонного усилителя для электретного микрофона. Особенность данной схемы усилителя для микрофона в том, что подача питания на схему предусилителя осуществляется по тому же проводнику (фантомное питание) по которому идет входной сигнал.

Данный микрофонный предусилитель предназначен для совместной работы с электретным микрофоном, например, МКЭ-3. Напряжение питания на микрофон идет через сопротивление R1. Аудио сигнал с выхода микрофона поступает на базу VT1 через конденсатор С1. Делителем напряжения, состоящим из сопротивлений R2, R3 создается необходимое смещение на базе VT1 (примерно 0,6 В). Усиленный сигнал с резистора R5, выступающий в роли нагрузки, идет на базу VT2 который является частью эмиттерного повторителя на VT2 и VT3.

Возле разъема на выходе, установлены дополнительно два элемента: нагрузочное сопротивление R6, через которое идет питание, и разделительный конденсатор СЗ, отделяющий выходной аудио сигнал от напряжения питания.

Самые распространенные проблемы с микрофонами и наушниками

Современный микрофон появился еще в 20-м веке, но с каждым годом он становится все меньше и меньше, чему хорошо способствовал научно-технический прогресс, а также кремниевые полупроводники, идеально подходящие для создания цепей с несколькими элементами, например, микрофона и наушников.

Микрофоны имеют два типа: конденсаторные, в которых все шумы пытаются поглотить конденсаторы, а также катушечные, они более дешевые, но практически не уступают своему конденсаторному брату. Для начала стоит разобраться, из чего же состоит современный микрофон:

1. Специальный тонкий провод, по которому электрические заряды будут беспрепятственно идти к усилителю или к микрофону.
2. Чувствительная мембрана.
3. Электромагнитная катушка.

При попадании каких-либо звуковых волн на очень чувствительную мембрану, которая, кстати, находится в защищенном железном корпусе, создается импульс в катушке, после чего звуковая карта или усилитель ловит отправленный сигнал, декодирует его в приемлемый вид и мы слышим желанный звук. Раньше данный процесс звукозаписи занимал весьма много времени, но современные технологии позволили сократить его в несколько раз.

Предварительный микрофонный усилитель на микросхеме 4558

Операционный усилитель 4558 выпускается фирмой ROHM. Он характеризуется как маломощный и малошумящий усилитель. Применяется данная микросхема в усилителе микрофона, звуковых усилителях, активных фильтрах, генераторах управляемых напряжением. Микросхема 4558 имеет внутреннюю фазовую компенсацию, увеличенный порог входного напряжения, большой коэффициент усиления и малый уровень шума. Также у данного операционного усилителя имеется защита от короткого замыкания.

Микросхема 4558- характеристики

Скачать datasheet 4558 (140,5 Kb, скачано: 2 375)

Это хороший вариант для постройки микрофонного предусилителя на микросхеме. Схема предусилителя для микрофона отличается высоким качеством усиления, простотой и не требует большой обвязки. Этот микрофонный усилитель для динамического микрофона также хорошо работает и с электретными микрофонами.

При безошибочной сборке, схема не требует настройки и начинает работать сразу. Наибольший ток потребления – 9 мА, а в состоянии покоя потребляемый ток в районе 3 мА.

Главные преимущества

В сравнении со встроенным внешний преобразователь имеет следующие достоинства:

1. Подавляет шумы (P.I.N. свыше -127 dBu), что особенно нужно при записи тихих источников.
2. Отсекает ненужные частоты.
3. Придает звуку глубины и особый бархатистый оттенок вместо «стерильности», присущей встроенным аналогам.
4. Имеет запас гейна свыше 60 дБ (требуется многим динамическим микрофонам).
5. Оснащен дополнительными функциями.

Последний пункт включает в себя:

• изменение фазы;
• Low Cut (пропускает частоты выше или ниже заданной);
• ступенчатое переключение гейна.

Преимущества внешних предусилителей в наибольшей степени проявляются с увеличением громкости свыше 40-50 дБ. Звук остается прозрачным, тогда как встроенная схема в таких условиях дает дефекты.

Как сделать звукоизоляцию

Если микрофон планируют использовать для записи голоса, не помешает звукоизоляция. Ее делают из специальных поролоновых пластин, которые можно купить в строительном магазине, и фанеры.

Для этого:

• из фанеры изготавливают прямоугольный короб без 1 стенки;
• изнутри его обклеивают поролоновыми пластинами.

Во время записи микрофон помещают внутрь короба. Там же размещается человек. В результате 80-90% посторонних звуков не попадают на звуковую дорожку.

Если нет желания делать короб, пластинами из поролона можно обклеить один из углов комнаты. Звукоизоляция при этом будет несколько хуже.

Сравнительные испытания.

При сравнительном испытании, регуляторы устанавливались в такое положение, которое бы обеспечило одинаковый уровень записанного сигнала, как при использованием микрофонного усилителя, так и без него.

Зелёный – уровень шума.

Малиновый – вид шума.

На графике уровень шумов микрофонного усилителя встроенной аудио карты в режиме «Microphone Boost».

Уровень записи – 1,0.

Уровень шума около -80Дб.

Для того чтобы получить минимальный уровень шумов, я установил максимальный уровень сигнала резистором R3. Это позволило использовать усилитель линейного входа аудио карты с небольшим уровнем усиления.

На этом графике уровень шумов самодельного микрофонного усилителя.

Уровень записи 0,05.

Уровень шума около -110Дб.

Драйверы аудиокарат обычно не позволяют устанавливать уровень записи с такой высокой точностью.

Установить уровень записи с точностью до долей процента можно с помощью бесплатного портативного аудиоредактора Audacity, ссылка на который есть в «Дополнительных материалах».

Саму запись или трансляцию звука можно производить при помощи любых других программ.
