Предусилитель для микрофона своими руками: схема, как сделать

Предусилитель для микрофона, он же предварительный усилитель или усилитель для микрофона — это такой вид усилителя, назначение которого — усиление слабого сигнала до величины линейного уровня (порядка 0,5-1,5 вольт), то есть до приемлемой величины, при которой работают обычные усилители звуковой мощности.

Лабораторный блок питания 30 В / 10 А

Подробнее

Входным источником акустических сигналов для предварительного усилителя обычно являются звукосниматели виниловых пластинок, микрофоны, звукосниматели различных музыкальных инструментов. Ниже приводится три схемы микрофонных усилителей на транзисторах, а так же вариант усилителя микрофона на микросхеме 4558. Все их без труда можно собрать своими руками.

Схема простого микрофонного предусилителя на одном транзисторе

Данная схема микрофонного предусилителя работает как с динамическим, так и с электретными микрофонами.
При использовании электретного микрофона, для смещения напряжения на микрофоне, необходимо установить сопротивление R1

микрофонный усилитель на одном транзисторе

Поскольку эта схема микрофонного усилителя для динамического микрофона, то при использовании электродинамического микрофона его сопротивление должно быть в диапазоне от 200 до 600 Ом. При этом конденсатор C1 необходимо поставить до 10 мкф. Если это будет электролитический конденсатор, то его плюсовой вывод необходимо подключить в сторону транзистора.

Питание осуществляется от батареи крона или же от стабилизированного источника питания. Хотя лучше от батареи, чтобы исключить шумы. Биполярный транзистор BC547 можно заменить на отечественный КТ3102. Конденсаторы электролитические на напряжение 16 вольт. Для предотвращения помех, подключать предусилитель к источнику сигнала и к входу усилителя необходимо экранированным проводом. Если необходимо дальнейшее мощное усиление звука, то можно собрать усилитель на микросхеме TDA2030.

Предварительный микрофонный усилитель на микросхеме 4558

Операционный усилитель 4558 выпускается фирмой ROHM. Он характеризуется как маломощный и малошумящий усилитель. Применяется данная микросхема в усилителе микрофона, звуковых усилителях, активных фильтрах, генераторах управляемых напряжением. Микросхема 4558 имеет внутреннюю фазовую компенсацию, увеличенный порог входного напряжения, большой коэффициент усиления и малый уровень шума. Также у данного операционного усилителя имеется защита от короткого замыкания.

Микросхема 4558- характеристики

Скачать datasheet 4558 (140,5 Kb, скачано: 2 507) предусилитель микрофона на 4558
Это хороший вариант для постройки микрофонного предусилителя на микросхеме. Схема предусилителя для микрофона отличается высоким качеством усиления, простотой и не требует большой обвязки. Этот микрофонный усилитель для динамического микрофона также хорошо работает и с электретными микрофонами.

При безошибочной сборке, схема не требует настройки и начинает работать сразу. Наибольший ток потребления – 9 мА, а в состоянии покоя потребляемый ток в районе 3 мА.

Схема простого микрофонного предусилителя на одном транзисторе

Данная схема микрофонного предусилителя работает как с динамическим, так и с электретными микрофонами.

Работа электретных микрофонов базируется на возможности определенных видов материалов с повышенной диэлектрической проницаемостью (электретов) менять поверхностный заряд под воздействием акустической волны. Данный тип микрофонов отличается от динамического высоким входным сопротивлением.

При использовании электретного микрофона, для смещения напряжения на микрофоне, необходимо установить сопротивление R1

микрофонный усилитель на одном транзисторе

Как сделать усилитель для микрофона своими руками

Чтобы сделать микрофонный предусилитель, который будет брать энергию не от батареек или же не тянуть длинные провода от другого источника питания, а чтобы его подзарядка происходила, непосредственно, от звуковой карты нужно сделать схему с фантомным источником подпитки. То есть такую схему, где передача сигнала информации и питание устройства происходят совместно по общему проводу.

Такой вариант является самым оптимальным, потому что обычная батарейка часто садится, использование аккумулятора тоже требует его подзарядки время от времени. Использование блока питания тоже не совсем удобно, потому что здесь есть провода, которые могут мешать при необходимости передвижения и сторонние помехи. Эти факторы приводят к неудобству использования устройства.

Важно! Работа микрофона основана на свойстве некоторых материалов, имеющих повышенную проницаемость диэлектрическую менять свой заряд по воздействию звуковой волны. И для усиления сигнала микрофона нужно установить сопротивление в диапазоне от 200 до 600 Ом, а емкость конденсатора должна быть до 10 мкф.

Для этой цели необходимо иметь:

резисторы;
конденсаторы;
транзистор;
штекер и гнезда для подключения прибора;
провода;
корпус;
микрофон;
дополнительные инструменты – кусачки, паяльник, ножницы, пинцет, клеевой пистолет.

Малошумящий УНЧ для микрофона на К548УН1А

На рисунке 1 представлен пример УНЧ на основе специализированной микросхемы — ИС К548УН1А, содержащей 2 малошумящих ОУ. ОУ и УНЧ, созданный на базе этих ОУ (ИС К548УН1А), рассчитаны на однополярное напряжение питания 9В — ЗОВ. В приведенной схеме УНЧ первый ОУ включен в варианте, который обеспечивает минимальный уровень шумов ОУ.

Рис. 1. Схема УНЧ на ОУ К548УН1А и варианты подключения микрофонов: а — УНЧ на ОУ К548УН1А, б — подключение динамического микрофона, в — подключение электретного микрофона, г — подключение удаленного микрофона.

Элементы для схемы на рисунке 1 :

R1 =240-510, R2=2.4к, R3=24к-51к (подстройка усиления),
R4=3к-10к, R5=1к-3к, R6=240к, R7=20к-100к (подстройка усиления), R8=10; R9=820-1.6к (для 9В);
С1 =0.2-0.47, С2=10мкФ-50мкФ, С3=0.1, С4=4.7мкФ-50мкФ,
С5=4.7мкФ-50мкФ, С6=10мкФ-50мкФ, С7=10мкФ-50мкФ, С8=0.1-0.47, С9=100мкФ-500мкФ;
ОУ 1 и 2 — ОУ ИС К548УН1А (Б), два ОУ в одном корпусе ИС;
Т1, Т2 — КТ315, КТ361 или КТ3102, КТ3107 или аналогичные;
D1 — стабилитрон, например, КС133, можно использовать светодиод в обычном включении, например, АЛ307;
М — МД64, МД200 (б), МЭК-3 или аналогичный (в),
Т — ТМ-2А .

Выходные транзисторы данной схемы УНЧ работают без начального смещения (с Iпокоя=0). Искажения типа “ступенька» практически отсутствуют благодаря глубокой отрицательной обратной связи, охватывающей второй ОУ микросхемы и выходные транзисторы. При необходимости изменения режима выходных транзисторов (Iпокоя=0) схему необходимо соответствующим образом откорректировать: включить в схему резистор или диоды между базами Т1 и Т2, два резистора по 3-5к с баз транзисторов на общий провод и провод питания.

Кстати, в УНЧ в двухтактных выходных каскадах без начального смещения хорошо работают уже устаревшие германиевые транзисторы. Это позволяет использовать с такой структурой выходного каскада ОУ с относительно низкой скоростью нарастания выходного напряжения без опасности возникновения искажений, связанных с нулевым током покоя. Для исключения опасности возбуждения усилителя на высоких частотах используется конденсатор СЗ, подключенный рядом с ОУ, и цепочка R8С8 на выходе УНЧ (достаточно часто RC на выходе усилителя можно исключить).

Микрофонный предварительный усилитель на 2-х транзисторах

Структура построения любого предусилителя очень сильно влияет на его шумовые характеристики

Если брать во внимание тот факт, что используемые в схеме предусилителя качественные радиодетали все равно в той или иной мере приводят к искажениям (шумам), то очевидно, что единственный выход получить более-менее качественный микрофонный усилитель — это сократить число радиокомпонентов схемы. Примером может послужить следующая схема двухкаскадного предварительного усилителя на транзисторах

С данном варианте количество разделительных конденсаторов сведено к минимуму, поскольку транзисторы включены по схеме с общим эмиттером. Так же между каскадами существует непосредственная связь. Для стабилизации режима работы схемы, при изменении внешней температуры и напряжения питания, в схему добавлена ООС по постоянному току.

Активный микрофонный усилитель

Я уже давно борюсь со своей звуковой картой, а именно с ее «микрофонным» входом. Моими прошлыми попытками сделать нормальный усилитель для микрофона были усилитель 1.

Вся проблема была в том, что у меня ползунок «громкость микрофона» — стоял на максимуме. Понизив его уровень я избавился от одной проблемы и получил другую: усиления предыдущих УНЧ не было достаточным.

Поэтому решил сделать усилитель для микрофона с достаточным усилением, низковольтным питанием и малым потреблением тока. В ходе расчетов получилась хорошая схема, с легкодоступными деталями — в основе её ОУ LM358. И теперь я делюсь ею с вами:

Стерео-версия активного микрофонного усилителя

Кто захочет ее делать, вот маленькое напоминание о распайке штекера аудио:

Теперь кратко опишу ее работу. Питание — литиевая батарейка от 3 до 4.2 В. Ток до 1 мА. Усиление выбирается по формуле:

Ку = -(R2/R1)

На схемах выходит усиление в 100 раз (100к/1к). Минус в формуле из-за того, что усилитель инвертирует сигнал на выходе. Для меня это не критично, да и на звук это сильно не влияет. Кому интересно как я его рассчитывал и подбирал номиналы, запускал в симуляторе, вот видео:

Далее — печатная плата. Сверлить не люблю, поэтому сделал все на планарных деталях. Печатку делал в программе Diptrace:

Так как большинство пользователей сайта пользуются SprintLayout — я перенес печатную в формат LAY6. Сразу предупреждаю — печатки надо «зеркалить».

Кстати, это видеоролик записывал уже с этим усилителем, так что можно оценить качество записи. А выглядит полностью собранный усилитель так:

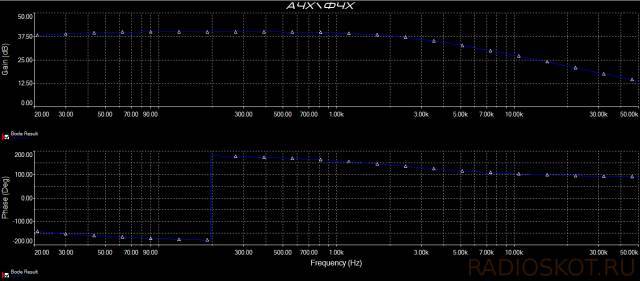

А это расчетная АЧХ и ФЧХ усилителя, при добавлении конденсатора параллельно R8R2R14 — 510 пФ. Можете кликнуть на неё и увеличить:

При желании, схему можно ещё более миниатюризировать, если требуется установить её внутрь небольшого корпуса. Все файлы — печатки, схема, находится в архиве. Автор материала BFG5000.

Форум по МУ

Обсудить статью Активный микрофонный усилитель

Вариант схемы усилителя для динамического микрофона

Схема отличается своей супер-простотой и мега-повторяемостью, в схеме два резистора (R1, 2), два конденсатора (C2, 3), штекер 3,5 (J1), один электретный микрофон и транзистор. Конденсатор С3 работает в качестве фильтра микрофона. Емкостью С2 на пренебрегать, то есть не надо ставить ни больше, ни меньше от номинала, указанного в схеме, иначе это повлечет за собой кучу помех. Транзистор Т1 ставим отечественный кт3102. Для уменьшения размеров устройства, использовал SMD транзистор с маркировкой «1Ks». Если ты вообще незнаешь как паять – вперед на форум.

При замене Т1 особых изменений в качестве не последовало. Все остальные детали тоже в SMD корпусах, в том числе и конденсатор С3. Вся плата получилась довольно-таки маленькая, правда можно сделать ее еще меньше, используя технологию изготовления печатных плат ЛУТ. Но обошелся и простым полумиллиметровым перманентным маркером. Вытравил плату в хлорном железе за 5 минут. Получилась вот такая плата усилителя микрофона, которая крепится к штекеру 3,5.

Все это неплохо помещается внутрь кожуха от штекера. Если тоже будете так делать, то советую делать плату как можно меньше, так как у меня она деформировала кожух и поменяла его форму. Плату желательно промыть растворителем или ацетоном. В итоге получилось такое полезное устройство, с хорошей чувствительностью:

Прежде чем подключать микрофон к компьютеру, проверь все контакты и есть ли на входе микрофона питание +5v (а оно должно быть), во избежание комментариев типа: «Я собрал точно как в схеме а оно не работает!». Это можно сделать так: подключаешь новый штекер к разъему микрофона и меряешь напряжение вольтметром между массой (большим отводом) и двумя короткими отводами для пайки. Постарайся на всякий случай не закоротить между собой выводы штекера, когда будешь измерять напряжение. Что тогда будет, не знаю и проверять не хочу. У меня микрофонный усилитель работает уже 3 месяца, качеством и чувствительностью полностью доволен. Собирайте и отписывайтесь на форуме о своих результатах, вопросах, и, может быть даже о доработках корпуса, схемы и методах их изготовления. С вами был BFG5000, удачи!

Обсудить статью УСИЛИТЕЛЬ ЭЛЕКТРЕТНОГО МИКРОФОНА

Улучшеные усилители для чувствительных микрофонов

Применение в выходных каскадах УНЧ низкоскоростных ОУ и эксплуатация кремниевых транзисторов в усилителях мощности в режиме без начального смещения (ток покоя равен нулю — режим В) может, как это уже отмечалось выше, привести к переходным искажениям типа “ступенька”. В этом случае для исключения данных искажений целесообразно изменить структуру выходного каскада таким образом, чтобы выходные транзисторы работали с небольшим начальным током (режим АВ).

На рисунке 4 представлен пример подобной модернизации приведенной схемы усилителя с дифференциальным входом (рисунок 3).

Рис.4. Схема УНЧ на ОУ с дифференциальным входом и с низким уровнем искажений выходного каскада.

Элементы для схемы на рисунка 4 :

R1=R2=20к (равно или немного выше максимального сопротивления источника в рабочем диапазоне частот),
RЗ=R4=1м-2м; R5=2к-10к, R6=1к-Зк,
R7=47к-300к (подстройка усиления, К=1+R7/R6),
R8=10, R10=10к-20к,R11=10к-20к;
С1 =0.1-0.22, С2=0.1-0.22, СЗ=4.7мкФ-20мкФ, C4=0.1;
ОУ — К140УД8, КР1407УД2, КР140УД12, КР140УД20, КР1401УД2Б или другие ОУ в типовом включении и желательно с внутренней коррекцией;
Т1, Т2 — КТ3102, КТ3107 или КТ315, КТ361, или аналогичные;
D2, D3 — КД523 или аналогичные;
М — МД64, МД200, МЭК-3 или аналогичный (в),
Т — ТМ-2А .

На рисунке 5 представлен пример УНЧ на транзисторах. В первых каскадах транзисторы работают в режиме микротоков, что обеспечивает минимизацию шумов УНЧ. Схема во многом аналогична схеме на рисунке 2. Для увеличения доли полезного сигнала низкого уровня на фоне неизбежных помех в схему УНЧ включен полосовой фильтр, обеспечивающий выделение частот в полосе 300 Гц -3.5 кГц.

Рис.5. Схема УНЧ на транзисторах с полосовым фильтром и варианты подключения микрофонов: а — УНЧ с полосовым фильтром, б — подключение динамического микрофона, в — подключение электретного микрофона.

Элементы для схемы на рисунке 5 :

R1=43к-51к, R2=510к (подстройка, Uкт2=1.2В-1,8В),
R3=5.6к-6.8к (регулятор громкости), R4=3к, R5=8.2к,
R6=8.2к, R7=180, R8=750; R9=150к, R10=150к, R11=33к,
R12=620, R13=820-1,2к, R14=200-330,
R15=100к (подстройка, Uэт5=Uэт6=1.5В), R16=1 к (подстройка тока покоя Т5 и Т6, 1-2мА);
С1=10мкФ-50мкФ, С2=0.15-0.33, С3=1800,
С4=10мкФ-20мкФ, С5=0.022, С6=0.022,
С7=0.022, С8=1мкФ, С9=10мкФ-20мкФ, С10=100мкФ-500мкФ;
Т1, Т2, Т3 -159НТ1 В, КТ3102Е или аналогичные;
Т4, Т5 — КТ3102, КТ315 или аналогичные, но можно и устаревшие, германиевые транзисторы, например, МП38А,
Т6 — КТ3107 (если Т5 — КТ3102), КТ361 (если Т5 — КТ315) или аналогичные, но можно и устаревшие, германиевые транзисторы, например, МП42Б (если Т5 — МП38А);
М — МД64, МД200 (б), МЭК-3 или аналогичный (в),
Т — ТМ-2А .

В данной схеме также целесообразно использовать транзисторы с большим коэффициентом усиления, но малым обратным током коллектора (Iк0), например, 159НТ1В (Iк0=20нА) или КТ3102 (Iк0=50нА), или аналогичные. Выходные транзисторы могут использоваться как кремниевые (КТ315 и КТ361, КТ3102 и КТ3107, и т.п.), так и германиевые (устаревшие транзисторы МП38А и МП42Б и т.п.).

Настройка схемы, как и в случае схемы УНЧ на рис.11.2, сводится к установке резистором R2 и резистором RЗ соответствующих напряжений на транзисторах Т2 и Т5, Т6: 1,5В — на коллекторе Т2 и 1,5В — на эмиттерах Т5 и Т6.

Электретные микрофоны

В последнее время в бытовых магнитофонах используются электретные конденсаторные микрофоны. Электретные микрофоны имеют самый широкий диапазон частот — 30…20000 Гц.

Микрофоны этого типа дают электрический сигнал в два раза больший нежели обычные угольные.

Промышленность выпускает электретные микрофоны МКЭ-82 и МКЭ-01 по размерам аналогичные угольным МК-59 и им подобным, которые можно устанавливать в обычные телефонные трубки вместо угольных без всякой переделки телефонного аппарата.

Этот тип микрофонов значительно дешевле обычных конденсаторных микрофонов, и поэтому более доступны радиолюбителям.

Отечественная промышленность выпускает широкий ассортимент электретных микрофонов, среди них МКЭ-2 односторонней направленности для катушечных магнитофонов 1 класса и для встраивания в радиоэлектронную аппаратуру — МКЭ-3, МКЭ-332 и МКЭ-333.

Для радиолюбителей наибольший интерес представляет конденсаторный электретный микрофон МКЭ-3, который имеет микроминиатюрное исполнение.

Микрофон применяется в качестве встраиваемого устройства в отечественные магнитофоны, магниторадиолы и магнитолы, такие как, «Сигма-ВЭФ-260», «Томь-303», «Романтик-306» и др.

Микрофон МКЭ-3 изготовляется в пластмассовом корпусе с фланцем для крепления на лицевой панели радиоустройства с внутренней стороны. Микрофон является ненаправленным и имеет диаграмму круга.

Микрофон не допускает ударов и сильной тряски. В табл. 2 приведены основные технические параметры некоторых марок миниатюрных конденсаторных электретных микрофонов.

Таблица 2.

Тип микрофона	МКЭ-3	МКЭ-332	МКЭ-333	МКЭ-84
Номинальный диапазон рабочих частот, Гц	50…16000	50… 15000	50… 15000	300…3400
Чувствительность по свободному полю на частоте 1000 Гц, мкВ/Па	не более 3	не менее 3	не менее 3	А — 6…12 В — 10…20
Неравномерность частотной характеристики чувствительности в диапазоне 50… 16000 Гц, дБ, не менее	10	—	—	—
Модуль полного электрического сопротивления на 1000 Гц, Ом, не более	250	600 ±120	600 ± 120	—
Уровень эквивалентного звукового давления, обусловленного собственными шумами микрофона, дБ, не более	25	—	—	—
Средний перепад уровней чувствительности «фронт — тыл», дБ	—	не, менее 12	не более 3	—
Условия эксплуатации: температура, С относительная влажность воздуха, не более	5…30 85% при 20″С	-10…+50 95±3% при 25″С	10…+5095±3%при 25″С	0…+4593%при 25″С
Напряжения питания, В	—	1,5…9	1,5…9	1,3…4,5
Масса, г	8	1	1	8
Габаритные размеры (диаметр х длина), мм	14×22	10,5 х 6,5	10,5 х 6,5	22,4×9,7

На рис. 5 приведена схема включения распространенного в радиолюбительских конструкциях электретного микрофона типа МКЭ-3.

Рис. 5. Принципиальная схема включения микрофона типа МКЭ-3 на входе транзисторного УЗЧ.

Рис. 6. Фото и внутренняя приниципиальная схема микрофона МКЭ-3, расположение цветных проводников.

Гитарный предварительный усилитель — схема

Предварительный гитарный усилитель паяем на отдельной плате, позже помещённой в экран от помех. Фото платы предусилителя показано ниже. Его основа два операционных усилителя с блоком регулировки тембров и усиления.

Это простое, но проверенное схемное решение, которое обеспечивает отличную тональность всего диапазона. Конструкция идеально подходит для тех гитаристов, которые хотели бы получить отличный звук. Элементы управления тембром имеют достаточный диапазон, чтобы охватить практически что угодно, от скрипки и до бас-гитары.

Предусилитель использует двойной операционный усилитель для усиления. Транзистор, включен по схеме эмиттерного повторителя и имеет низкое выходное сопротивление, после мастер-регулятора громкости. Как показано на схеме, есть типичный гитарный вход, с которого можно получить очень жирный овердрайв, а затем настройку подходящего уровня

Обратите внимание, что при использовании операционного усилителя TL072, возможен шум с большим количеством высоких частот. Настоятельно советуем использовать OPA2134 — операционный усилитель от Texas Instruments, тогда вы получите действительно самый тихий гитарный усилитель, который вы когда-нибудь слышали!

Что делать не стоит

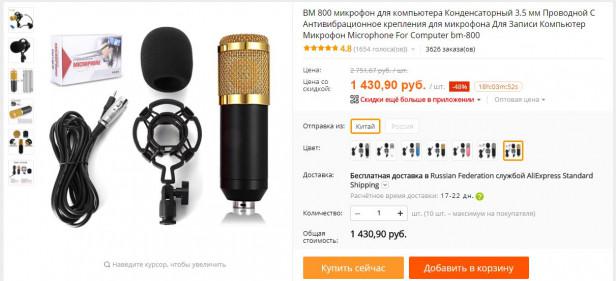

Что для своей домашней студии звукозаписи точно не нужно, так это микрофонные усилители с каким-нибудь «особым» звуком, так часто рекламируемым многими изготовителями. Это удел более крупных бюджетов для особых случаев.

На практике специфическая окраска звука крайне редко нужна, а вот избавиться от неё, если она присутствует, очень сложно. Да и возможностей современной DAW — digital audio workstation вполне достаточно для того, чтобы уже при звукорежиссуре придать звуку любую окраску.

Элементарная база

Современная элементная база позволяет создавать качественные УНЧ на основе малошумящих операционных усилителей (ОУ), например, К548УН1, К548УН2, К548УНЗ, КР140УД12, КР140УД20 и т.д.

Однако, несмотря широкую номенклатуру специализированных микросхем и ОУ, и их высокие параметры, УНЧ на транзисторах в настоящее время не потеряли своего значения. Использование современных, малошумящих транзисторов, особенно в первом каскаде, позволяет создать оптимальные по параметрам и сложности усилители : малошумящие, компактные, экономичные, рассчитанные на низковольтное питание. Поэтому транзисторные УНЧ часто оказываются хорошей альтернативой усилителям на интегральных микросхемах.

Для минимизации уровня шумов в усилителях, особенно в первых каскадах, целесообразно использовать высококачественные элементы. К таким элементам относятся малошумящие биполярные транзисторы с высоким коэффициентом усиления, например, КТ3102, КТ3107. Однако в зависимости от назначения УНЧ используются и полевые транзисторы.

Большое значение играют и параметры остальных элементов. В малошумящих каскадах электронных схем используют оксидные конденсаторы К53-1, К53-14, К50-35 и т. п., неполярные — КМ6, МБМ и т. п., резисторы — не хуже традиционных 5% МЛТ-0.25 и МЛ Т-0.125, лучший вариант резисторов — проволочные, безиндуктивные резисторы.

Входное сопротивление УНЧ должно соответствовать сопротивлению источника сигнала — микрофона или заменяющего его датчика. Обычно входное сопротивление УНЧ стараются сделать равным (или немного больше) сопротивлению источника-преобразователя сигнала на основных частотах.

Для минимизации электрических помех целесообразно для подключения микрофона к УНЧ использовать экранированные провода минимальной длины. Электретный микрофон МЭК-3 рекомендуется монтировать непосредственно на плате первого каскада микрофонного усилителя.

При необходимости значительного удаления микрофона от УНЧ следует использовать усилитель с дифференциальным входом, а подключение осуществлять витой парой проводов в экране. Экран подключается к схеме в одной точке общего провода максимально близко к первому ОУ. Это обеспечивает минимизацию уровня наведенных в проводах электрических помех.

Делаем усилитель сами

Сразу предупреждаю: питать от блока питания самодельные микрофонные предусилители нежелательно — придётся городить отдельную схему для фильтрации питания от помех. А батарей хватит надолго и по части питания проблем не будет.

Готовый микрофонный модуль на микросхеме MAX9812

Самый простой вариант — купить микрофонный модуль для Ардуино на микросхеме MAX9812 (70 рублей), кабель (30 рублей), штекер 3,5 мм (15 рублей) и батарейку-таблетку CR-2032 (от 30 рублей). Компоненты обойдутся рублей в 150.

Платку можно превратить в полноценный микрофон, обладая минимальными навыками пайки или попросив спаять тех, кто умеет.

Штекер втыкается в линейный вход, батарейки хватит надолго.

Усиление в 3-5 раз на фантомном питании

Этого достаточно для общения по Скайпу, глотать микрофон вам больше не придётся.

Если в вашем городе есть нормальные магазины радиодеталей, стоит к ней присмотреться, ибо все компоненты типовые. У меня в Ессентуках нет ни одного нормального магазина радиодеталей, не нашёл даже конденсатора подходящего номинала, пришлось заказывать через интернет. Транзистор не обязательно должен быть BC547, аналогов много, они легко гуглятся.

Подключается к микрофонному входу компьютера или видеокамеры. То есть этот вариант — портативный, можно улучшить запись видео, если камера поддерживает подключение внешних микрофонов.

Доработка дешева и эффективна, но требует экранированного кабеля, иначе шипение слишком заметно, ибо микрофонный вход всё-таки.

Усиление в 3-5 раз с питанием от батарейки

Аналог модуля для Ардуино, вместо микрочипа используется транзистор.

Подключается к линейному входу, шум минимален. Просто, но подходит только для изначально чувствительных микрофонов, т.к. коэффициент усиления маловат.

Усиление в 10-1000 раз, питание от батарей

В своих изысканиях остановился схеме, которую подглядел где-то в теме на форуме РадиоКота. Я перерисовал её в программе Qucs-S, чтобы протестировать и убедиться в правильности номиналов.

P1 и P2 — плюс и земля электретного микрофона соответственно, P3 и P4 подключаются к линейному входу компьютера.

В реальности схема оказалась очень чувствительной, стало слышно дыхание попугая в клетке в двух метрах от меня, пришлось добавить резистор R6 на 10 кОм, чтобы приглушить сигнал от микрофонного капсюля. Также на выходе усилителя может быть слишком большая амплитуда сигнала, поэтому её тоже можно ограничить резистором, поставив его перед выводом P3.

Работает от двух аккумуляторных батарей АА, на сколько их хватит не знаю, за неделю не сели.

Схема

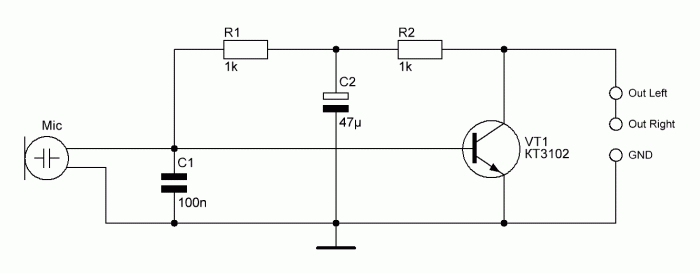

Схема крайне проста, содержит всего два резистора, два конденсатора, транзистор и электретный микрофонный капсюль. Транзистор можно применить практически любой маломощный структуры n-p-n, например, КТ3102, BC547, BC337. Электретный микрофон можно достать, например, в сломанной гарнитуре, телефонной трубке, либо же купить в магазине радиодеталей. От этого элемента будет сильно зависеть чувствительность микрофона, поэтому желательно взять несколько и проверить, какой лучше всего подойдёт. Преимуществом этой схемы является то, что она использует фантомное питание. Т.е. звуковой сигнал передаётся по тем же проводам, что и питание. Если взять вольтметр и замерять напряжение на микрофонном входе компьютера, там будет примерно 3-4 вольта. При подключении схемы микрофона это напряжение должно просаживаться до уровня 0,6-0,7 вольт, таким образом, внешний источник питания не понадобится и лишних проводов на рабочем месте не будет.

Схема усилителя

Есть очень много способов собрать усилитель, но эта схема отличается свое простотой и она основывается на классическом транзисторном каскаде, где устанавливается общий эмитер. Также для ее сборки не требуется приобретать дорогостоящие детали. На ее изготовление потребуется лишь один час свободного времени. Схема в работе потребляет – 9 мА тока, а в состоянии покоя – 3 мА.

Она имеет два конденсатора и два резистора, один штекер, транзистор и электретный микрофон. Плата усилителя получается очень маленьких размеров, которую можно прикрепить к штекеру, если она имеет чуть большие размеры, то тогда нужно взять какую-либо пластмассовую деталь для изготовления корпуса.

Принцип ее работы таков, что через резисторы R1 и R2 идет питание элементов, для того чтобы предотвратить обратную связь в частотах подаваемого сигнала применяется конденсатор С1, резистор же нужен для устранения посторонних щелчков при подключении в работу микрофона. Сигнал исходит от резистора и идет для его усиления на транзистор. Благодаря этой схемы сигнал динамического микрофона может увеличиться в два раза.

Дополнительная информация

Такой вариант самодельного предусилителя не нуждается в настройке. Подключайте микрофон и начинайте запись.

Потребляемый ток (мА):

во время работы – 9;
в режиме ожидания – 3.

Преамп снабжается фантомным питанием, т.е. его источником служит сама звуковая карта. В таких вариантах питающий провод одновременно транслирует сигнал с микрофона. Альтернативные способы питания имеют недостатки:

батарейки приходится периодически менять;
подключение к розетке через блок питания, появляются дополнительные провода.

Этот вариант самодельного предусилителя не производит шумовых помех, способствует улучшению качества звука. Работает и с динамическим, и с электретным микрофоном.

Дополнительные функции

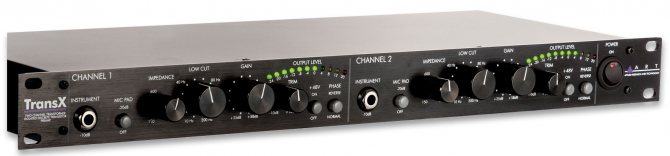

При покупке микрофонного предусилителя, в первую очередь, конечно, надо слушать и выбирать ушами

Но затем стоит подключить голову и обратить внимание на некоторые факторы и функции, которые могут быть вам полезны.. Количество входов означает число микрофонов, которые можно записывать одновременно

Чем больше – тем лучше.

Количество входов означает число микрофонов, которые можно записывать одновременно. Чем больше – тем лучше.

Фильтр низких частот.
Его задача – обрезать низкие частоты, что помогает отсекать различные низкочастотные помехи.
Фантомное питание
, которое необходимо для работы конденсаторных микрофонов. К слову, оно есть практически у всех моделей, но убедитесь в этом, на всякий случай.
Встроенный лимитер (компрессор)
, который используется для сжатия динамического диапазона. Лимимтер также помогает избежать лишних перегрузок. Честно говоря, это не особо необходимая функция, и иногда не стоит за нее переплачивать.
Индикаторы уровня
– необязательная для каждого предусилителя функция, но, безусловно, полезная. Переплатить за нее стоит.
Переключатель фазы
поможет справиться с фазовыми проблемы, когда вы записываете несколько микрофонов одновременно.
Эквалайзер
корректирует по частотам звуковой сигнал перед отправкой его в звуковую карту. Перед покупкой оцените: точно вам нужна данная опция?

Готовые усилители

Дорогие варианты рассматривать не буду, извините. Предполагается, что бюджет предельно ограничен.

Усилители для колонок/наушников не подойдут. Они недостаточно чувствительные, не подают фантомное питание на микрофон, а выходная мощность слишком большая даже для линейного входа.

На Алиэкспресс устройства нужно искать запросами «микрофонный предусилитель» и «предусилитель микрофона». Самые дешёвые варианты стоят полторы-две тысячи рублей. Предназначены для караоке, но, если не выкручивать на полную громкость, можно подключить к линейному входу.

За три тысячи рублей можно найти полноценный предусилитель, к которому еще и музыкальный инструмент подключается. Например, гитара со звукоснимателем.

Для подключения дешёвого компьютерного микрофона понадобится переходник 3.5 мм джек > 6.3 мм джек. У компьютера должен быть линейный вход.

И не стоит забывать про такое чудо, как конденсаторный микрофон BM 800, завоевавший голосовые связки ютуберов, обозревающих товары из китайшопов:

BM 800 микрофон для компьютера Конденсаторный 3.5 мм Проводной

Уточняю: я не рекомендую его к покупке. Не совсем понятно, при каких условиях он нормально работает, слишком уж противоречивы отзывы. Но иногда ВМ 800 можно найти за 300-500 рублей, что не сильно дороже примитивных электретных, зато с предусилителем. Но подключается он к микрофонному входу, а значит — привет, помехи звуковой карты.

Элементарная база

Угольные микрофоны

Невзирая на то что угольные микрофоны постепенно вытесняются микрофонами других типов, но благодаря простоте конструкции и достаточно высокой чувствительности они все еще находят свое место в различных устройствах связи.

Наибольшее распространение имеют угольные микрофоны, так называемые телефонные капсюли, в частности, МК-10, МК-16, МК-59 и др.

Наиболее простая схема включения угольного микрофона приведена на рис. 7. В этой схеме трансформатор должен быть повышающим и для угольного микрофона с сопротивлением R = 300…400 Ом его можно намотать на Ш-образном железном сердечнике с сечением 1…1,5 см2.

Первичная обмотка (I) содержит 200 витков провода ПЭВ-1 диаметром 0,2 мм, а вторичная (II) — 400 витков ПЭВ-1 диаметром 0,08…0,1 мм.

Угольные микрофоны в зависимости от их динамического сопротивления делят на 3 группы:

низкоомные (около 50 Ом) с током питания до 80 мА;
среднеомные (70… 150 Ом) с током питания не более 50 мА;
высокоомные (150…300 Ом) с током питания не более 25 мА.

Из этого следует, что в цепи угольного микрофона необходимо устанавливать ток, соответствующий типу микрофона. В противном случае при большом токе угольный порошок начнет спекаться и микрофон испортится.

При этом появляются нелинейные искажения. При очень малом токе резко снижается чувствительность микрофона. Угольные капсюли могут работать и при пониженном токе источника питания, в частности, в усилителях на лампах и транзисторах.

Снижение чувствительности при пониженном питании микрофона компенсируется простым повышением коэффициента усиления усилителя звуковой частоты.

В этом случае улучшается частотная характеристика, значительно снижается уровень шумов, повышается стабильность и надежность работы.

Рис. 7. Принципиальная схема включения угольного микрофона с использованием трансформатора.

Вариант включения угольного микрофона в усилительный каскад на транзисторе дано на рис 8.

Вариант включения угольного микрофона в сочетании с транзистором на входе лампового усилителя звуковой частоты по схеме рис. 9 позволяет получить большое усиление по напряжению.

Рис. 8. Принципиальная схема включения угольного микрофона на входе транзисторного УЗЧ.

Рис. 9. Принципиальная схема включения угольного микрофона на входе гибридного УЗЧ, собранного на транзисторе и электронной лампе.

Литература: В.М. Пестриков — Энциклопедия радиолюбителя.

Давно витала в голове. Собравшись с силами, приступил к поиску схем усилителей. Большинство схем, просмотренных мною, что не нравилось. Хотелось собрать проще, лучше и меньше (для ноутбука, ибо встроенный делали, видимо, только для галочки – качество плохое). И вот после недолгого поиска, была найдена и протестирована схема усилителя микрофонного сигнала с фантомным питанием. Фантомное питание (это когда питание и передача информации осуществляется по одному проводу) – огромный плюс этой схемы, ведь оно избавляет нас от сторонних источников питания и проблем связанных с ними. Например: если мы будем питать усилитель от простой батарейки, то она рано или поздно сядет, что приведет к неработоспобности схемы в данный момент; если будем питать от аккумулятора, то его придется рано или поздно заряжать, что тоже приведет к некоторым трудностям и ненужным движениям; если будем питать от БП, то здесь есть два минуса, которые, по моему мнению, отбрасывают вариант его использования – это провода (для питания нашего УМ) и помехи. От помех можно избавится многими способами (поставить стабилизатор, всяческие фильтры и т.д.), то от проводов избавиться не так уж и просто (можно, правда, сделать передачу энергии на расстоянии, но зачем городить целый комплекс устройств, для питания какого-то микрофонного усилителя?) к тому же это снижает практичность устройства. Перейдем к схеме:

Предусилитель для электретного микрофона на трех транзисторах

Это еще один вариант микрофонного усилителя для электретного микрофона. Особенность данной схемы усилителя для микрофона в том, что подача питания на схему предусилителя осуществляется по тому же проводнику (фантомное питание) по которому идет входной сигнал.

Данный микрофонный предусилитель предназначен для совместной работы с электретным микрофоном, например, МКЭ-3. Напряжение питания на микрофон идет через сопротивление R1. Аудио сигнал с выхода микрофона поступает на базу VT1 через конденсатор С1. Делителем напряжения, состоящим из сопротивлений R2, R3 создается необходимое смещение на базе VT1 (примерно 0,6 В). Усиленный сигнал с резистора R5, выступающий в роли нагрузки, идет на базу VT2 который является частью эмиттерного повторителя на VT2 и VT3.

Возле разъема на выходе, установлены дополнительно два элемента: нагрузочное сопротивление R6, через которое идет питание, и разделительный конденсатор СЗ, отделяющий выходной аудио сигнал от напряжения питания.

Малошумящий микрофонный УНЧ на транзисторах

На рисунке 2 представлен пример схемы УНЧ на транзисторах. В первых каскадах транзисторы работают в режиме микротоков, что обеспечивает минимизацию внутренних шумов УНЧ. Здесь целесообразно использовать транзисторы с большим коэффициентом усиления, но малым обратным током.

Это могут быть, например, 159НТ1В (Iк0=20нА) или КТ3102 (Iк0=50нА), или аналогичные.

Рис. 2. Схема УНЧ на транзисторах и варианты подключения микрофонов: а УНЧ на транзисторах, б — подключение динамического микрофона, в — подключение электретного микрофона, г — подключение удаленного микрофона.

Элементы для схемы на рисунке 2 :

R1=43к-51к, R2=510к (подстройка, Uкт2=1.2В-1,8В),
R3=5.6к-6.8к (регулятор громкости), R4=3к, R5=750,
R6=150к, R7=150к, R8=33к; R9=820-1.2к, R10=200-330,
R11=100к (подстройка, Uэт5=Uэт6=1.5В),
R12=1 к (подстройка тока покоя Т5 и Т6, 1-2 мА);
С1=10мкФ-50мкФ, С2=0.15мкФ-1мкФ, С3=1800,
С4=10мкФ-20мкФ, С5=1мкФ, С6=10мкФ-50мкФ, С7=100мкФ-500мкФ;
Т1, Т2, Т3 -159НТ1 В, КТ3102Е или аналогичные,
Т4, Т5 — КТ315 или аналогичные, но можно и МП38А,
Т6 — КТ361 или аналогичные, но можно и МП42Б;
М — МД64, МД200 (б), МЭК-3 или аналогичный (в),
Т — ТМ-2А.

Использование подобных транзисторов позволяет обеспечить не только устойчивую работу транзисторов при малых коллекторных токах, но и достичь хороших усилительных характеристик при низком уровне шумов.

Выходные транзисторы могут использоваться как кремниевые (КТ315 и КТ361, КТ3102 и КТ3107, и т.п.), так и германиевые (МП38А и МП42Б и т.п.). Настройка схемы сводится к установке резистором R2 и резистором RЗ соответствующих напряжений на транзисторах: 1,5В — на коллекторе Т2 и 1,5В — на эмиттерах Т5 и Т6.

Предусилитель для электретного микрофона на трех транзисторах

Питание электретного микрофона

Почему-то в интернетах очень мало информации о том, как правильно включать электретные микрофоны. Обычно используется стандартный вариант, при котором напряжение подается через токоограничивающий резистор, а далее для отсечения постоянного напряжения устанавливается конденсатор.

При этом в большинстве схем ни слова не говорится о подборе этого резистора и просто указывается конкретное значение. Хотя в целом это не совсем верно. Величину этого резистора следует выбирать не с потолка, а подбирать для каждого конкретного микрофонного капсуля.

Но как же его подобрать?

К счастью была найдена очень интересная статья, в которой автор провел ряд измерений и сделал очень полезное, с практической точки зрения, заключение.

Помимо оптимального режима работы микрофона эта фишка удобна еще и тем, что бонусом мы получаем смещение для операционного усилителя при питании от однополярного источника. Это означает, что можно выкинуть из схемы лишний конденсатор и два резистора.

Предусилитель для микрофона. Подборка схем

Предусилитель для микрофона, он же предварительный усилитель или усилитель для микрофона — это такой вид усилителя, назначение которого — усиление слабого сигнала до величины линейного уровня (порядка 0,5-1,5 вольт), то есть до приемлемой величины, при которой работают обычные усилители звуковой мощности.

Купить или сделать своими руками?

У микрофонного предусилителя, сделанного своими руками есть три основных преимущества перед теми моделями, которые можно купить в соответствующем магазине:

Цена.
Идеальная адаптация под конкретную задачу.
Качество звука.

Цена

Итак, цена готового изделия, продаваемого в магазине, кроме стоимости комплектующих компонентов, включает в себя плату за бренд, компенсацию рекламных расходов и прибыль, которую получают все: изготовитель, оптовый и розничный продавцы, плюс транспортные расходы. Вот и получается, что в покупном усилителе один только корпус будет стоить дороже, чем весь микрофонный усилитель, сделанный вручную.

Кроме того, существует целый ряд потребительских качеств, которым обязательно следуют практически все изготовители, чтобы достичь определённой универсальности для возможных применений микрофонных предусилителей. Ведь перед разработчиками стоит задача добиться максимальной совместимости со всеми возможными микрофонами и тем оборудованием, с которым он должен будет работать.

Это приводит к тому, что схема микрофонного усилителя приобретает существенную избыточность в виде различных режимов работы, защиты, регуляторов и индикаторов. И чем больше деталей в устройстве, тем большее влияние они оказывают на качество звука, причём не в лучшую сторону.

Адаптация под конкретную задачу

Но в домашней студии звукозаписи микрофонный усилитель обычно работает с одним конкретным микрофоном, в стационарных условиях, и выполняет всегда одну и ту же задачу. А это значит, что большинство универсальных возможностей покупного преампа нам просто не нужны. Но мы можем сосредоточиться на максимальном качестве именно того, что нам нужно, идеально адаптировав собственную конструкцию под конкретную задачу.

Качество звука

Чем отличается хороший микрофонный усилитель для записи вокала от обычного? В первую очередь тем, что хороший предусилитель не вносит в звук собственных артефактов и искажений, и в то же время создаёт для микрофона самое оптимальное согласование для получения максимально возможного качества преобразование звука в электрический сигнал.

Услышать это на слух при обычной проверке затруднительно. Чтобы оценить качество микрофонного усилителя, с ним нужно поработать в реальных условиях, применяя к уже записанному с помощью него вокалу самые различные обработки. Особенно сильно все недостатки проявляются при больших уровнях компрессии и попытках поместить вокал в плотный микс.

Качество звука современных микрофонных предусилителей, особенно брендовых марок, как правило, особых нареканий не вызывает. Но естественное стремление изготовителей максимально удешевить изделие приводит к тому, что формально все характеристики соответствуют заявленным, но компоненты могут быть недорогими, чисто из маркетинговой целесообразности.

Причём проверить, из чего сделан готовый предусилитель, пока Вы его не купили, далеко не всегда возможно.

Так что пока Вы не купите преамп и не поработаете с ним как следует, качество его Вы не оцените. А вот в собственную конструкцию довольно легко можно внести изменения, если что-то не понравится.

И ещё.

Микрофон для домашней студии

Простое и очень эффективное решение для записи голоса или вокала в своей домашней студии звукозаписи — это применение динамического кардиоидного микрофона. И вот почему:

Во-первых, Вам не нужно будет принимать специальные меры по шумоизоляции квартиры;
Во-вторых, Вам не нужно будет звукоизолировать тыловое пространство за микрофоном для избавления от реверберации комнаты, так как динамический кардиоидный микрофон хорошо подавляет боковые и тыловые звуки;
В-третьих, Вам не надо будет организовывать дополнительное питание как в случае с конденсаторным микрофоном.

Для нашей цели идеально подойдёт микрофон типа Shure sm58 или ему подобный. Например, у меня долгие годы идеально работает микрофон Beyerdynamic Opus39s.

Конечно, для записи голоса существует большое число самых разных решений. Например, Вы можете специально для записи вокала сделать хорошую шумоизоляцию квартиры, приобрести дорогой конденсаторный микрофон с большой мембраной, но это решение уже не такое простое и в разы дороже. Кроме того, микрофонный усилитель для конденсаторного микрофона понадобится немного другой, и об этом мы поговорим в другой статье.

Как правильно подключить микрофон

Чтобы добиться качественного звучания, нужно знать, как подключить микрофон к компьютеру. Не все понимают, что за разноцветные входы расположены на задней панели настольного компьютера. С ноутбуками проще: возле разъёмов всегда найдутся поясняющие значки, на настольных ПК это роскошь.

(Могут наличествовать разъемы для подключения дополнительных колонок, что отлично подходит для создания домашнего кинотеатра, они нам не нужны.)

Основных разъёма три: выход на колонки (наушники), микрофонный и линейный входы, каждому присвоен определённый цвет.

Зачем нужны микрофонный вход и выход на динамики/наушники, понятно из названия. А с линейным (Line in) ситуация интереснее. Он тоже предназначен для записи звука, но устроен проще.

Микрофонный вход	Линейный вход
Подаётся напряжение 2 — 5 Вольт, точная величина зависит от модели звуковой карты	Выходного напряжения нет
Установлен предусилитель, усиливающий сигнал примерно в 30-50 раз	Усилителя нет

На устройство, подключённое к микрофонному разъёму, подаётся напряжение (так называемое «фантомное питание»), а обратный сигнал проходит через усилитель. Отсюда и возникает шум на записи: во-первых, подаваемое питание имеет свою частоту, во-вторых, электронные компоненты звуковой карты ловят и делают громче все помехи и сигналы с микрофона и окружающих устройств.

Линейный вход фантомного питания не имеет, да и усилителя как такового нет. Сигнал нужен мощный, но зато при оцифровке сигнала примешивается минимум постороннего шума. Например, можно взять старый кассетный плеер и подключить к Line in его выход на наушники — так получится оцифровать аудиокассеты.

Электретные и конденсаторные микрофоны нельзя просто взять и подключить к линейному входу. Точнее, электретный заработает, но без питания он, будучи генератором очень слабого тока, выдаст слишком тихий звук, практически неслышимый.

Что же делать? К чему знать эту заумь? А к тому, что существует два вида усилителей, способные повысить громкость звука, подключаемые либо к микрофонному, либо к линейному входам. И нужно понимать, какой вариант вам подходит.

Встроенные в микрофон, питающиеся от идущего по микрофонному кабелю напряжения. Усиливают сигнал до 10 раз (в децибелах точно не могу сказать), сильно уязвимы для помех.
Со внешним питанием от батареек или отдельного блока. Могут усиливать сигнал в 10-1000 раз и подключаются к линейному входу. Шум никуда не исчезает, но относительно полезного сигнала он в сотню раз тише, поэтому, подключив даже дешёвую сторублёвую петличку через усилитель, можно получить качественный звук.

То есть в идеале микрофон нужно подключить через усилитель к линейному входу и всё будет ОК.

Усилитель для микрофона: пошагово

Берем резистор, он будет выполнять функцию смещения напряжения. Берем транзистор модели KT 315 можем заменить KT 3102 или ВС847. Для изготовления схемы можем взять самодельную макетную плату. Ее перед использованием тщательно промываем каким-либо растворителем. К ней нужно припаять разъемы через которые идет осуществляться питание, также этим способом присоединяем разъемы входа и выхода микрофона. Берем разъемы и припаиваем к нашей плате. Их можно взять из старого ДВД проигрывателя, магнитофона. Выключатель можно взять из старой игрушечной машинки. Припаиваем все детали к плате.

Для изготовления корпуса для усилителя микрофона берем коробку из пластмассы. В ней проделываем отверстия для разъемов и для выключателя. Плату приклеиваем к коробке и накрываем верхней частью пластмассовой коробки.

При правильной сборке схему не нужно дополнительно настраивать и микрофон можно сразу подключать в работу. Этот усилитель для микрофона значительно улучшает качество звука и в нем нет посторонних шумов. Схема также хорошо работает вместе с электретным микрофоном.

Важно! Прежде чем подключить микрофон к устройству, то следует проверить его контакты, а также чтобы питание на входе микрофона было не менее 5 вольт.

Если нет такого напряжения, то берем другой штекер и присоединяем его к разъему и меряем вольтметром напряжение, которое имеется между большим отводом и другими двумя отводами, которые более короткие. При измерении напряжения нужно быть осторожным, чтобы не произошло замыкания выводов штекера между собой.

Для проверки берем динамический микрофон, подключаем, соединяем посредством провода выход усилителя и компьютер или колонки, или к то устройству, которое вам нужно и включаем питание. Если при сборке использовали светодиод, то его свечение говорит о том, что усилитель исправен. Но сам электрод не обязателен в схеме.
