Ресивер для компрессора своими руками, дополнительный воздушный ресивер

Для моих целей ресивера на 50л не хватало.

Решили делать ресивер из газового баллона. 2 баллона были найдены у родственников и вывезены.

Далее надо было вваривать елочки, для крепления шланга. Был вариант просто нарезать там резьбу и вернуть туда покупные быстросъемы, но это не то. На рынке, где много металлолома продают, были найдены необходимые елочки. Найден, опять же родственник, который их мог бы приварить, но он задал один резонный вопрос, а не еб…т, не бабахнет то есть.

Теперь, как варить газовые баллоны.

В него надо налить воды, звучит просто, но на деле…

В принципе можно наливать воды и в тот кран, который в него установлен, но это очень долго.

Можно отвернуть кран и тогда более спокойно налить в него воды.

Но он вряд ли отвернется, так как у нас баллоны еще советские, то значит делали на века. Там то ли резьбовой герметик, то ли просто супер клей какой то.

Поэтому, можно его просто отпилить. Кран то ли медный, то ли латунный, не знаю точно, но метал мягкий. Берем НОЖОВКУ ПО МЕТАЛЛУ

, еще раз подчеркиваю это, никаких болгарок и прочего электроинструмента,
работаем ручками
, при этом просим кого то поливать водичкой и читать за упокой, это все на всякий случай.
Искор никаких не должно быть
, курить тоже не рекомендуется при этом.

Отпил кран и все еще жив? Красавчик!

Наливаем воды до краев, офигиваем от запаха газа, оставляем на ночь, просто так. На один день приключений более чем достаточно. Мы вот вообще сначала отпиливали кран, а топили их в бочке, с открытым краном, пустые то закинули, а вот полные воды +50кг минимум… кхе кхе, чуть пупки не надорвали пока доставали.

Потом уже отпилили кран, и еще раз налили воды до краев, уже просто так, для подстраховки.

Выливаем там где меньше народу, чтобы они не орали, так как газом водичка будет пахнуть, но только вода, у нас земля не воняла.

После этого, на слабо один зажигает спичку и с диким ором подносит к баллону. Все живы здоровы. Начинаем высверливаем остатки крана, очень гемморно. Зачищаем поверхность для сварки болгаркой, и при этом никто не взорвался.

Едем к родственнику, там он нам верит на слово что, все норм и начинает варить, мы от греха отошли по дальше. Мало ли, спичка и болгарка это одно, а вот сваркааа… Обошлось.

Приварили, едем домой… в гараж. Не доезжаем до гаража, заехали в магазин, купили краски, дабы облахародить сие чудо.

В гараже собираем ресивер, смотрим, есть ли утечки.

Все норм, обдираем, красим.

В итоге получаем вот такую ш няшку.

Теперь общий объем около 100л, качать начал даже не в 2 раза медленней, а раза так в 2,5, а то и 3.

привет всем! вчера скинул фотки нагнетателя, сегодня решил похвалиться еще своими мелочами))) 1.компрессор! его я слепил из компрессора матрикс 24 и огнетушителя ОВП100. когда колеса качнуть маленький баллон, а красить или пистолетом крутить большой подключаю. 6лет, полёт нормальный))) 2.пистолет! Нашел недавно засохший пистолет для пены, покрутил, повертел, почистил как мог и получился пистолет для продувки) 1н мунус, подключение шланга сверху). 3.мангал))).Была проблема зимой в мороз завести машину(газель), думал, думал, нашел тен2.5кв и сделал такой подогрев.(поддон грею, пушсало прогреть или битум) лет7 пользуюсь, стрёмный, зато работает!

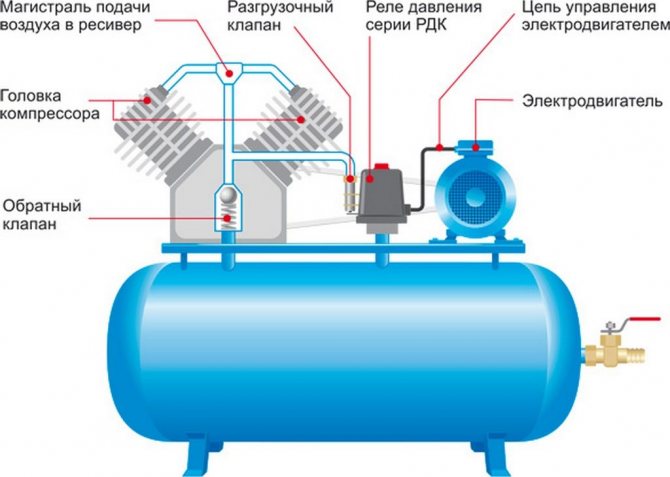

Принцип работы

Компрессор самодельный работает по элементарной схеме:

Подключается насос с электрическим питанием или ручного типа.
В ёмкость с герметичным исполнением (используется ресивер или баллон) поступает воздух под давлением.
В конструкции устроен выводной клапан, который направляет воздух по шлангам к краскопульту, гайковерту, переходнику для накачивания шин и т. п.

В качестве вспомогательных элементов используются манометр для контроля давления и автоматическая система для спуска излишнего воздуха. Чтобы предотвратить быстрый износ устройства и обеспечить высококачественный результат работы, к выводной магистрали подключают фильтры для защиты от проникновения масла и влаги.

Воздушный компрессор необходим каждому автовладельцу

Компрессор из огнетушителя с мотором от холодильника

Для создания самодельного компрессора подойдёт огнетушитель ОУ-10 или аналог.

Процедура выполняется поэтапно, ниже подробная инструкция:

Баллон изнутри и снаружи очистить от остатков пенного раствора, грязи, ржавчины и других загрязнений.
В резьбу вставить переходник, монтаж обязательно должен производиться герметично.
К переходнику зафиксировать четверник, резьба внутренняя, размер ¾ дюйма.
В моторе от установки охлаждения следует найти кончик от трубки для залива масла. Окончание откусить бокорезами и заменить масло.
Предыдущую смазку слить в ёмкость с мерными отметками для определения количества масла.
При помощи шприца в электрический мотор ввести новое масло, при расчёте количества добавить 10–12 %.
Маслозаливную трубку снова заглушить, можно сжать концы или вставить болт, обмотанный фум-лентой.
В моторе найти пусковое реле, которое вместе с баллоном установить раме будущего агрегата. В качестве крепежей лучше использовать болты, но стяжки также подойдут.
На трубку для забора воздуха установить фильтр бензинового типа для очистки получаемого воздуха. Установка фильтра подразумевает монтаж резинового переходника.
На магистраль вывода с нагнетателя хомутами закрепить топливный фильтр от дизеля с устройством для отделения влаги. Без фильтрующего элемента в краску попадут капли воды и масла.
К магистрали подключить редуктор для сохранения давления внутри баллона.
За редуктором шланг прикрепляется к четвернику.

Компрессор из огнетушителя с мотором от холодильника

Оставшиеся входы четверника оборудуются манометром и реле для контроля уровня давления.
Для регулировки минимального и максимального давления на баллон устанавливают контрольное реле пружинного типа. Подключают его одним проводом к двигателю, а второй стороной к минусовому проводу сети. Провод для подключения на «плюс» соединяется с кнопкой пуска. Для качественного соединения используют пайку и качественную изоляцию.

Порядок изготовления самодельного ресивера

Последовательность изготовления дополнительного сосуда выглядит примерно следующим образом.

Очистка старого сосуда от остатков газа. Для этого потребуется его очистить от остатков газа. Удаляют входной вентиль, при этом использование электрического инструмента, например, болгарки, недопустимою в корпусе могут остаться остатки газа.
Сосуд заливают водой и дают ей отстояться в течение 24 часов. Затем ее сливают и очищают внутреннюю полость о грязи.
После этого в баллон вваривают разветвители под рукава, но допустимо установить и резьбовые штуцера, для повышения герметичности при установке пробок необходимо устанавливать уплотняющие прокладки.
Самодельный ресивер необходимо окрасить краской стойкой к воздействию атмосферных явлений.
В собранный и окрашенный маневр устанавливают конденсатоотводчик – его место в самой нижней точке емкости, в верхней части устанавливают манометр. Марку конденсатоотводчика должна согласовываться с производительностью компрессора и размерами резьбы. Стоимость такого устройства лежит в диапазоне от 2500 до 3000 рублей.

При эксплуатации конденсатоотводчика нельзя забывать что, его монтаж на вспомогательную емкость для хранения газа обязательна. Перед включением рабочей нагрузки требуется проверить состояние электрического привода на возможность его эксплуатации со вспомогательным сосудом для содержания газа.

Для этой проверки необходимо включить компрессор и с использованием расходомера проверить скачок напора в длительном режиме эксплуатации (порядка 20 минут).

Если минимальное давление соответствует заявленным характеристикам нагнетателя, то эксплуатация собранной конструкции вполне допустима. Если падение давления ниже допустимого, то применение этого оборудования стоит под вопросом и использовать его нежелательно.

Компрессор из газового баллона с нагнетателем от грузового автомобиля

Альтернативный способ, как сделать компрессор своими руками, – использовать газовый баллон на 50, асинхронный двигатель и компрессор от системы торможения в ЗИЛ-130. Все элементы устанавливаются на раму, но можно обойтись без неё и сделать несущий элемент из баллона, к которому прикрепляются насос, фильтр, электрический мотор, оборудование для управления работой.

Самый простой компрессорный блок своими руками можно сделать по пошаговому руководству:

Вварить штуцер в магистраль для ввода воздуха от насосной установки к ресиверу.
Закрепить переходник для выходной магистрали от ресивера к пневматическому инструменту.
Приварить штуцер для монтажа манометра.
Прикрепить переходник для подключения клапана сброса, его можно заменить на реле. При повышении давления до критических отметок будет выполняться сброс давления.
Снизу баллона врезать кран шарового типа для вывода конденсата.
Насос и мотор скрепить посредством ремня привода, который устанавливается на шкивы валов.

Компрессор из газового баллона с нагнетателем от грузового автомобиля

Создать электрическую систему установки: кнопка для включения, выключения, подключить 2 конденсатора ёмкостью 30 мкФ и пусковой элемент 60 мкФ, временное реле и пускатель магнитного типа.
К подводящей магистрали вразрез установить устройство для фильтрации потока воздуха.

Изготовление мощного автомобильного компрессора для покраски может выполняться по различным схемам. Главным достоинством перечисленных способов является доступность материалов.

Особенности при эксплуатации воздухосборников (ресиверов)

Ресивер должен быть установлен и проверен перед запуском с учетом требований ГОСТ 24444-87 и СНиП 3.05.05-84.

Должны быть выполнены требования мер безопасности.

Ежедневный осмотр и обслуживание выполняется только аттестованными работниками. Через 5000 часов производится очистка от масляных загрязнений.

Один раз в четыре года сосуд должен пройти освидетельствование. Дефектоскопию проводят службы, специализирующиеся на проверках сварных швов и состояния металла. Дата проведения проверки и заключение о дальнейшей эксплуатации сосуда записывается в паспорт.

Однотипные ресиверы легко объединяются. Последовательное соединение улучшает степень очистки воздуха, а при параллельном – возможно ремонтировать один без остановки компрессора.

Изготовление воздушного электрического компрессора 220 В своими руками

Сделать компрессор своими руками проще, чем кажется на первый взгляд. Поэтапно рассмотрим основные принципы, как сделать компрессор.

Необходимые материалы

Правильно подготовить материалы – половина успешно выполненной работы по сборке компрессорной установки. Для создания классического аппарата с работой от сети 220 В потребуются:

манометр;
реле для контроля давления;
редуктор со встроенным фильтром защиты от масла и влаги;
очистной фильтр от бензинового мотора;
крестовина для воды с внутренней резьбой;
переходники под резьбу;
хомуты или стяжки;

Изготовление воздушного электрического компрессора своими руками

двигатель;
ресивер;
моторное масло;
переключатель для работы с напряжением 220 В;
латунные трубки;
шланг из материала, устойчивого к маслу;
доска;
медицинский шприц;
вещество для устранения коррозии;
шайбы, гайки и шпильки;
средство для создания герметичных соединений;
автоэмаль;
напильник;
небольшие колёса от игрушечных машин или мебели;
моторный фильтр от дизельного двигателя.

Собираем двигатель

Сначала подготовим мотор. Его роль заключается в нагнетании воздушного давления. Чтобы не покупать специальный двигатель, можно воспользоваться мотором от старого холодильника.

Мотор от старого холодильника для изготовления компрессора

В устройстве силового агрегата присутствует реле, оно пригодится для поддержания выбранного значения давления в системе. Профессионалы отмечают, что советские холодильники оснащались более эффективными моторами, они пригодны для создания компрессора большей мощности в сравнении с импортными изделиями.

Первым делом мотор снимают с холодильника. Чтобы он стал пригодным для использования, придётся подвергнуть корпус очистке. Важно применять моющее средство, которое предотвратит окисление и коррозию. После зачистки поверхности мотор пригоден для окрашивания.

Сборка самодельного компрессора:

Мотор содержит 3 трубки: 1 герметичная и 2 открытые для циркуляции воздуха. Требуется определение выходного и входного канала: самый простой способ узнать о роли трубок – включить мотор.
После внешней обработки необходимо заменить масло. Наилучшим образом подходит полусинтетическое средство, которое по характеристикам не уступает моторному и содержит различные полезные компоненты. Для замены используется заглушённая трубка, окончание которой спиливают напильником. Важно предотвратить попадание опилок в систему, поэтому, сделав надпил, нужно сломать трубку и ввести новое масло шприцом.
Важно качественно закрыть канал для заправки масла, чтобы предотвратить утечку. Подбирается винт с соответствующим сечением, на него наносится фум-лента. В процессе пригодится герметик. Болт плотно вкручивается в трубу.
Мотор и реле закрепляют на толстой доске-основе. Чувствительность реле требует соблюсти тот угол расположения мотора, который присутствовал в холодильнике. Дополнительно на двигателе устанавливается маркировка с рекомендуемым расположением корпуса для стабильной и полноценной работы.

Резервуар для сжатого воздуха

Ёмкость для воздуха – неотъемлемый компонент компрессора, без которого установка не работает. При выборе резервуара важно учитывать величину давления, которую выдерживает баллон (указывается на корпусе). Альтернативным вариантом будет применении ресивера, старых ёмкостей от 10-литрового огнетушителя, так как эти резервуары герметичны и достаточно надёжны.

Ёмкость для воздуха – неотъемлемый компонент компрессора, без которого установка не работает

Пусковой клапан заменяется переходником с резьбой, который накручивается на ресивер. Создание герметичного соединения обеспечит использование фум-ленты.

При наличии очагов коррозии на ресивере его предварительно очищают наждачной бумагой или шлифовальной машинкой. Для удаления ржавчины изнутри в ёмкость вливают специальное средство и тщательно перемешивают. Далее устанавливают крестовой переходник водопроводного типа, он монтируется при помощи герметика.

Собираем устройство

Окончательная сборка выполняется поэтапно:

Подготовленный ресивер и мотор крепят к толстой доске. Для фиксации к основе используют шайбы, гайки и шпильки. Расположение резервуара строго вертикальное. Надёжное соединение обеспечат 3 листа фанеры, на одном из которых вырезается отверстие для вставки ёмкости. Остальные листы прикрепляются к дереву и фанерному фиксатору ресивера. Со стороны пола к дну приваривают мебельные колёсики для простоты передвижения.
На трубку для захвата воздуха надевается шланг из резины, к которому крепится очистительный фильтр от бензинового мотора. Отдельные фиксаторы для крепления фильтра не потребуются, ведь давление на входе низкое.
Для предотвращения попадания частиц масла и воды в рабочий состав на выходную трубку устанавливается масловлагоотделяющий фильтр от дизельного мотора. Из-за относительно высокого давления в проводе рекомендуется использовать вспомогательные крепежи, подойдут винтовые хомуты.
Очистительный фильтр устанавливается на вход редуктора, он потребуется для создания развязки и направления движения воздуха. Соединение выполняется крестовиком водопроводного типа с обеих сторон. На противоположную грань устанавливается прессостат или манометр для контроля и регулировки уровня давления в ресивере. Сверху крестовика устанавливается реле регулировки. Все элементы монтируются герметично.

Материалы для сборки самодельного компрессора

Посредством регулировочного давления обеспечивается прерывчатая работа самодельной конструкции. Для настройки реле воздействуют на 2 пружины: одна для установки максимального давления, а вторая – минимального.
Контакт электрической цепи подключается к нагнетателю, а второй соединяется с фазой «минус». Второй провод коммутируется с нагнетателем через тумблер и с фазой сети. Тумблер выполняет роль пусковой кнопки для активации и деактивации устройства без вынимания вилки. Все контакты подключаются методом пайки, а затем изолируются.
Покраска металлических конструкций.

После создания компрессора остаётся лишь проверить его работоспособность.

Испытываем и настраиваем самодельный компрессор для покраски авто

Изготовив мощный компрессор своими руками, следует подключить к нему краскопульт.

Алгоритм проверки:

Положение тумблера установить в неактивную позицию, вилку подключить к электрической цепи.
Изначально реле установить на невысоком значении и запустить установку. Контролировать работу по показаниям манометра. Сейчас пользователю следует убедиться в исправности реле, оно должно размыкать цепь при превышении показателей.
Для проверки отсутствия протечек применяется мыльный раствор, которым смачиваются все соединения.
Теперь краскопульт включают для освобождения ёмкости от воздуха. Если система исправна, после падения давления аппарат должен включиться.

Если устройство прошло все этапы проверки, рекомендуется опробовать аппарат в деле, попробовав провести покраску элемента кузова. Наибольшее внимание уделяется качеству слоя и состава, а также стабильности работы.

Испытываем и настраиваем самодельный компрессор для покраски авто

Производство воздухосборников

Воздухосборник – сосуд, который должен выдерживать высокое давление, иметь коррозионную стойкость, быть устойчивым к влиянию агрессивных сред и перепадам температур. В зависимости от климатических условий изготавливается из углеродистых и легированных сталей.

Корпус изготавливается из стального листа на специальных гибочных автоматах. После придания формы все части свариваются с помощью сварочных автоматов.

Все сварочные швы проходят несколько степеней контроля.

После установки всей дополнительного технологического оборудования с внутренней и внешней сторон производится покрытие специальными составами для повышения коррозионной стойкости.

На каждый ресивер выдается паспорт, в котором указаны необходимые технические характеристики, комплект поставки, данные об испытаниях и исследованиях, документ удостоверяющий качество изготовления сосуда.

Для чего нужен ресивер в компрессоре?

Ресивер для компрессора выполняет несколько важных функций:

Стабилизирует давление воздуха, который подаётся в рабочую зону (перепады в значениях давления неизбежны, поскольку единичный цикл действия любого компрессора предполагает фазу всасывания и фазу нагнетания воздуха).
Обеспечивают подачу сжатого воздуха в течение некоторого времени при возникших перебоях в работе компрессора, либо при подсоединении к нему дополнительного потребителя.
Очистку воздуха от накапливающегося конденсата, поскольку повышенная влажность воздуха, которая повышается с ростом его давления, приводит к интенсивной коррозии стальных деталей компрессора.
Накапливание сжатого воздуха в ресивере для компрессора приводит к последующему снижению суммарных вибраций в системе, что, в свою очередь, уменьшает общий уровень шума, и снижает уровень нагрузок на основание стационарных агрегатов.

При выполнении работ, связанных с получением сжатого воздуха в особо больших количествах, штатного ресивера может оказаться недостаточно. Например, при пескоструйной обработке поверхностей с большой площадью, чтобы не приобретать более мощный компрессор, часто используют дополнительный ресивер.

Наличие ресивера, кроме того, позволяет использовать компрессор периодически, т. е., снизить потребление им электрической энергии.

Конструктивно ресивер для компрессора представляет собой герметичный бак с определённой ёмкостью. Для передвижных компрессоров используются ресиверы до 50…100 л, для стационарных – до 500…1000 л. Снабжается воздухоочистными фильтрами, конденсатоотводчиками и запорной арматурой для подключения к основному агрегату и к рабочему устройству, которое потребляет сжатый воздух – соплу, краскопульту и пр.

Ёмкость выполняется стальной, из коррозионно устойчивых сталей типа 10ХСНД или 16ГА2Ф. В исключительных случаях, для компрессоров особо малой мощности, ресиверы могут быть пластиковыми или даже из высокопрочной резины.

Компоновка ресиверов может быть горизонтальной или вертикальной. Первая применяется в передвижных агрегатах, вторая – в стационарных. Каждая разновидность имеет свои преимущества и недостатки. В частности, в вертикальных ресиверах проще производить отвод конденсата, зато ресиверы горизонтального исполнения более компактны и требуют трубопроводов меньшей длины.
