Пошаговое руководство по выбору модели поворотного стола DETRON

Чтобы увеличить производительность, а также добиться повышения эффективности оборудования, устанавливается специальный поворотный стол для фрезерного станка. Такое дополнение поможет легко работать с крупными и мелкими деталями.

Сегодня важнейшей деталью для металлообработки стал поворотный стол для фрезерного станка с ЧПУ. Понятие ЧПУ знакомо далеко не всем мастерам, оно означает, что станок оборудовано числовым программным управлением. С его помощью агрегат легко переходит на механизированную обработку в автономном режиме. Присутствие мастера необходимо только во время контрольных замеров.

Стол фрезерного станка

От этой детали зависит жесткость самого оборудования, а это важно во время процесса фрезерования. Базовой функцией поворотного стола фрезерного станка с ЧПУ является удобное крепление оснастки для дальнейшей обработки деталей.

Важнейшим показателем устройства, считается его площадь, от нее зависит возможность установки деталей различных габаритов. Чем больше рабочая площадь поворотного стола для фрезерного станка, тем выше его универсальность.

Другими словами, если изделие имеет небольшие размеры, его очень легко закрепить на большой поверхности. А вот большую деталь невозможно установить на небольшой поворотный механизм. Многофункциональная установка решает подобные проблемы за считаные секунды. Для полноценной работы с современным агрегатом необходимо щепетильно изучить инструкцию, а также испробовать разные детали в работе.

Другим положительным качеством большого устройства, считается возможность раскроя заготовок. В результате повышается технологичность фрезерного оборудования. Исчезает потребность устанавливать специальные дополнительные системы для этих целей.

Движимое устройство агрегата обязательно имеет защитное покрытие, сделанное из разного материала, например, пластмассы.

Конструкция такого механизма обязана иметь высокую прочность и быть очень жесткой. Таким образом, гасится вибрация, возникающая во время фрезерования.

Выбрать вращающиеся столы

Иллюстрации	Разновидности мебели и их описание
	Классические вращающиеся столы. В такой конструкции поворотная столешница смонтирована на вертикальной опоре. Благодаря наличию подшипника, поворотная часть мебели проворачивается вокруг опоры на 360 градусов.
	Изобразительные вращающиеся столы. Такие приспособления используются профессиональными фотографами или видео операторами для съемки различных предметов с разных ракурсов. На фото показан небольшой самодельный стол с малым диаметром вращающейся поверхности.
	Стеклянные вращающиеся подиумы. Такие конструкции используются для демонстрации ювелирных украшений и прочих изделий малого размера, которые нужно выгодно показать с разных ракурсов.
	Деревянные вращающиеся подиумы. Это массивные обеденные столы круглой формы, в центре которых расположена поворотная конструкция, выполненная по форме подноса. Конструкция используется во время банкетов и других мероприятий на которых принято красиво сервировать блюда. Наличие поворотной части призвано облегчить доступ к блюдам из любой точки стола.
	Кинетические вращающиеся подиумы. В основе конструкции применены две совмещённые прозрачные поверхности, на которые нанесены те или иные орнаменты. При изменении положения прозрачных поверхностей, орнаменты по-разному накладываются друг на друга, создавая те или иные рисунки, за счет чего достигается особенный зрительный эффект, как это показано на фото.
	Автомобильные подиумы. По сути, это все те же столешницы, закреплённые на подвижной опоре. Поверхность подиума приводится в движение с помощью электродвигателя с понижающим редуктором. Учитывая вес экспонатов, конструкция поворотного стола собирается из металлопроката и делается максимально прочной.

Что из перечисленных конструкций выбрать для самостоятельной сборки? Если мебель делается для использования в быту, отдаем предпочтение обычной деревянной конструкции, где в центре круглого обеденного стола установлен вращающийся поднос.

Выбрать проект столешницы с вращающейся серединой

На чертеже показан классический деревянный стол на вертикальной опоре. В центре столешницы установлен поднос на подшипнике. Размеры, указанные на чертеже подобраны с учетом комфортного размещения четырех человек. В инструкции сборки будем руководствоваться этими размерами.

На чертеже показан поворотный узел, где вращение подноса осуществляется благодаря шарикоподшипнику. Такой узел с одной стороны обеспечивает плавность вращения подноса, а с другой стороны, гарантирует продолжительный ресурс всей конструкции. Впрочем, конструкцию узла можно упростить без ущерба для плавности вращения, убрав шариковый подшипник.

Сделать своими руками: что предстоит собрать

Допустим у вас есть обычный ничем не примечательный круглый деревянный стол, но вы хотите более удобную столовую мебель с поворотной центральной частью для комфортного доступа к блюдам. Предлагаю простую инструкцию сборки и установки той самой поворотной части, проворачивая которую, то или иное блюдо будет несложно достать с любого места за столом.

Инструкция сборки в этой статье предназначена для круглых столов с диаметром 1-1,2 м. А что делать если изначально такой мебели нет?

Инструкция в статье — это руководство по сборке маленькой столешницы. Поэтому, просто увеличьте предложенные размеры и кроме поворотной части из тех же досок соберите основную столешницу.

Выбрать материалы

Для работы используем следующее:

• Доска 70×25 мм.
• Саморезы по дереву 30×5.
• Клей столярный.
• Лакокрасочные материалы для отделочных работ.
• Подшипник качения (как вариант можно сделать самому, о чем рассказано в инструкции).

Выбрать инструменты

Для работы используем следующее:

• Электролобзик.
• Шуруповерт с битами и сверлами.
• Большой циркуль.
• Струбцины.
• Карандаш и линейка.
• Малярный инструмент.

Собрать вращающийся стол своими руками

Иллюстрации	Сделать и установить поворотный круг – пошаговая инструкция
	Сделать шаблон. На старых обоях или на ненужном картоне чертим окружность с диаметром 550 мм. Вырезаем круг по сделанной ранее разметке. Если нет циркуля, расчертить окружность поможет веревка. К одному концу верёвки привязываем гвоздь, а к другому на требуемом расстоянии карандаш. Гвоздь ставим в центр и карандашом чертим линию.
	Разметить шаблон на сегменты. Бумажный круг складываем вдвое, а затем еще три раза, чтобы получить 8 одинаковых клиньев.
	Сделать шаблон вкладышей. От крайней точки окружности по линии сгиба отмеряем 3 см. Соединяем отмеченные точки и получаем заготовку как на фото.
	Вырезать вкладыши по шаблону. От шаблона отрезаем один из восьми крайних фрагментов, как показано на фото. Прикладываем шаблон к доске и обводим по контуру. Вырезаем деталь по сделанной разметке. Для выполнения криволинейного реза используем электролобзик. В итоге делаем 8 одинаковых заготовок. Читайте также:  Работа и устройство кривошипно-шатунного механизма двигателя
	Ошлифовать вкладыши. Сглаживаем неровности наждачной бумагой и очищаем заготовки от пыли.
	Сделать основание круга. Ранее подготовленные 8 деталей складываем и склеиваем торцом к торцу. Для того чтобы получить приемлемое качество склейки, детали располагаем на ровной поверхности. Из фанеры толщиной 4 мм вырезаем круг с диаметром 530 мм. Фанерный круг приклеиваем поверх обруча, склеенного из деревянных фрагментов. После полного высыхания клея переворачиваем круг бортиком кверху и удаляем наплывы клея из-под дощечек.
	Заполнить основание круга. К выемке окружности поочередно прикладываем дощечки и обрезаем их так, чтобы те встали вплотную к бортику по краю. Подготовленные таким образом дощечки вклеиваем в выемку и на время высыхания устанавливаем под груз.
	Покрыть лаком. Готовый поднос покрываем лаком или другими лакокрасочными материалами, которые соответствуют дизайну стола.
	Установить поворотный круг. Внешнее кольцо подшипника скольжения крепим к основной столешнице. Ответную часть подшипника крепим к нижней части подноса. Вставляем поднос в подшипник на столешнице, предварительно нанеся смазку.

Пояснение к инструкции: как сделать подшипник скольжения? Для того чтобы поворотная столешница могла свободно крутиться при этом не раскачиваясь, нужен подшипник, который можно сделать своими руками.

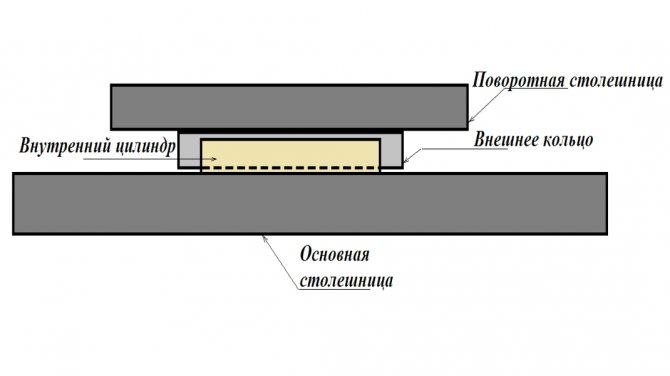

На схеме показан простой подшипник скольжения, состоящий из двух колец – из внешнего и внутреннего кольца или цилиндра. Оба конструктивных элемента крепятся к соответствующим сторонам совмещенных столешниц.

Зазор между внешним и внутренним кольцом во избежание люфта должен составлять не более 1-2 мм. Одно кольцо крепится к одной столешнице, другое к другой.

Быть может собранный узел при прокручивании будет не таким удобным, как шариковый подшипник, но учитывая скорость вращения поворотной столешницы, это не так уж и важно.

Подсчитать трудозатраты и стоимость изготовления стола с крутящимся центром своими руками

Что обойдется дешевле – покупка стола с поворотным центром или самостоятельное изготовление такой мебели? Разумеется, дешевле все сделать самому. Попробуем посчитать во сколько обойдется изготовление поворотной столешницы, описанное в инструкции.

Потребуется доска 70×25 мм длина 4 м, которая в среднем стоит 130 руб. Плюс к этому нужны саморезы в количестве 20 шт, что обойдется в 20 руб. Итого материалы обойдутся в 150 рублей, а к этому прибавим немного столярного клея и лака с морилкой из домашней мастерской.

Что касается трудозатрат, то они вполне сопоставимы со сборкой обычного обеденного стола. Если делать только поворотную столешницу к уже готовому столу, на все про все потребуется не более одного свободного дня.

Виды дополнительного оснащения

Конструкция подобных столов отличается по многим параметрам:

• Они могут перемещаться в разных плоскостях, например, механизм, имеющий возможность двигаться горизонтально, одновременно подниматься вертикально, дает возможность выполнять круговое фрезерование, когда необходимо сделать в детали винтовые канавки.
• Механизм, способный наклоняться под различными углами, позволяет проводить обработку стальных деталей, установленных на поверхности под определенным углом. Исчезает необходимость постоянно переустанавливать заготовку, достаточно просто повернуть поверхность стола и зафиксировать ее в нужном положении.
• В таких фрезерных устройствах устанавливаются специальные диски, разбивающие поверхность устройства на рабочие участки. Простой считается горизонтальная плоскость, она используется в небольших малогабаритных установках, позволяет выполнять различные фрезерные операции.

Благодаря поворотному механизму, легко обрабатывать углы заготовки, делать пазы и фрезеровать уступы.

Существуют также особые вакуумные системы, выпускающиеся в нескольких вариантах.

Деталь прижимается к поверхности поворотного стола специальным вакуумным механизмом, он ее фиксирует в определенном положении. Надежность такого приспособления очень высокая, деталь не двигается во время работы, не повреждается, а также не выходит из зоны видимости мастера.

Как устроена поворотная система?

Принцип работы такого механизма фрезерного станка с ЧПУ, а также любого другого фрезерного оборудования, не имеет никаких принципиальных отличий. Основными деталями считаются:

• Основание – очень напоминает станину, оснащено механизмом фиксации к поверхности станка.
• Управление – чтобы обеспечить вращение планшайбы вокруг оси, устанавливается электродвигатель. Новейшие фрезерные системы с ЧПУ, на которых установлены такие механизмы, отличающиеся своей конструкцией, они работают по специально заданной программе.
• Планшайба – играет роль поворотного механизма, оборудована надежной фиксацией. Посередине сделано отверстие в виде конуса Морзе. Рабочая плоскость оборудована Т-образными пазами, в них вставляются струбцины, фиксирующие обрабатываемую заготовку.

Поворотный стол, установленный на основание станка, дает возможность обрабатывать детали одновременно в нескольких плоскостях:

• вертикальной;
• поперечной;
• продольной.

Любой фрезерный механизм, оборудованный подобной системой, имеет возможность двигаться в различных плоскостях. Это помогает создать необходимый наклон заготовке. К примеру, аппараты, оборудованные ЧПУ, дают возможность проводить обработку деталей, имеющих спиральную конфигурацию.

Если управление выполняется вручную, устройство проводит различные переходы, закругляя детали, выполняя фрезеровку криволинейных поверхностей. Такой подход к работе позволяет увеличить КПД агрегата в десять раз, а также упростить выполняемою работу в два раза.

Фрезерная работа на поворотном столе

Конструкция

Для выполнения вышеперечисленных функций ручной поворотный стол металлорежущего станка должен состоять из:

• Массивного призматического корпуса.
• Механизма перемещения (чаще — червячной передачи, конструкция которой обеспечивает точную установку заготовки относительно фрезерной головки станка).
• Планшайбы – детали с Т-образными пазами и устройством для точной установки обрабатываемого изделия.

В зависимости от технологического назначения данные узлы могут комплектоваться и иными приспособлениями.

Поворотный стол для металлорежущих станков с ЧПУ дополнительно оснащают сельсинными электродвигателями (иногда – шаговыми), что даёт возможность отрабатывать все перемещения в соответствии с поступающими управляющими командами. Наиболее часто встречаются такие конструкции для выполнения синхронного поворота стола станка с последующим перемещением по одной или нескольким координатам.

Точность отработки управляющих команд, при минимальных потерях мощности сельсинного привода возможна тогда, когда необходимые перемещения выполняются при помощи радиально-аксиальных подшипников. Они нечувствительны к изгибающим моментам и поперечным силам, возникающим во время обработки массивных деталей.

Следует отметить, что отечественная станкоинструментальная промышленность производит гамму рассматриваемых приспособлений разных размеров, но с импортными приводами (японскими или германскими).

Наклонные узлы имеют подобное строение, но дополнительно оснащаются устройствами ручного либо автоматического поворота планшайбы на фиксированный или плавающий угол (в последнем случае станок должен быть оснащён системой ЧПУ).

Как работает оснастка?

С помощью поворотного устройства легко обрабатывать заготовки различными способами, их просто невозможно сделать на обыкновенном фрезерном оборудовании.

К примеру, токарный станок позволяет изготовить круглые заготовки. Однако, часть такой заготовки остается необработанной, так как она выходит за пределы резания. Обработку проводят с использованием координатных векторов, поворотное устройство поможет расточить отверстия и обработать тела вращения, которые не подлежат установке в шпиндель токарного станка.

Необходимые манипуляции с помощью изменения поверхности помогут выполнить сложную задачу за два действия. Мастеру необходимо скорректировать механизмы станка, а также надежно закрепить деталь на его основе.

Закрепление заготовок

При вакуумной фиксации нет механических приспособлений, что позволяет вести обработку по всему периметру заготовки. Насос, откачивая воздух, имитирует эффект присоски. Столешницу с такой фиксацией деталей можно устанавливать практически на любой станок. Необходим только внешний насос или компрессор.

Вакуумные модификации выпускаются следующих видов:

• VAC — MAT. Имеет жесткую конструкцию из полимеров. Внутри устроено множество отдельных, изолированных друг от друга отделений. На них можно вести сквозную обработку.
• Шлицевые. Предназначены для закрепления деталей с маленькой контактной площадью или деталей с множеством отверстий.
• Решетчатые. Положенная заготовка создает матрицу контура, из которой затем откачивается воздух, надежно закрепляя деталь.
• С наборными платами. Платами можно собрать конструкцию для закрепления заготовок большой площадью, но небольшой толщины. Подходит для получения неглубоких пазов или для разметки.
• Flip — Pod. Имеет множество присосок, что позволяет вести фрезерование с торцов.

Модификация поворотных систем

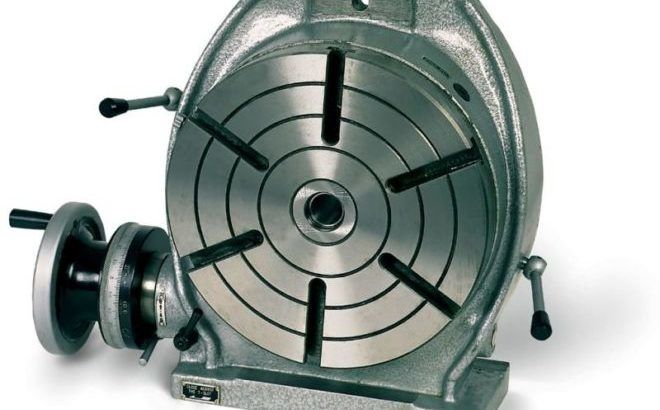

PROMA OS-250 25002501 – предназначено для фиксации заготовок в горизонтальном положении, для сверления отверстий, нарезания резьбы.

Оборудование также работает в нескольких положениях:

• горизонтальное;
• вертикальное.

Для большей универсальности его следует дополнительно оснастить специальной делительной панелью.

Технологические характеристики:

• угол поворота – 360 градусов;
• вид отверстия – конус МкШ;
• габарит Т-образного паза – 12 мм;
• гарантийный срок – не менее 3 лет.

«Энкор» – это универсальное приспособление, оно дает возможность выполнять на фрезерном станке, следующие операции:

• фрезерные;
• расточные;
• зубофрезерные;
• разметочные;
• сверлильные.

Такой механизм легко поворачивать на любой нужный угол. Устройство имеет специальное крепление для фиксации обрабатываемых заготовок.

Крепление также происходит прямо на планшайбе, с помощью специальных прихваток и струбцин.

Параметры:

• диаметр -100 мм;
• вид отверстия – конус МТ 2;
• угол Т-образного паза – 90 градусов.

Vertex VUT-6, VUT-10, VUT-12 – этот наклонный механизм был специально разработан в качестве дополнительной оснастки, ее легко использовать в самых разных станках. На фрезерном оборудовании, наклонная система подобного вида, помогает осуществить несколько технологических операций:

• фрезерование по кругу;
• обработка отверстий, разного диаметра;
• фрезеровка шлицов;
• создание пазов;
• фрезерование шпоночных канавок;
• обработка заготовки под заданным углом.

Поворотный механизм на таком станке остается важнейшей частью всего оборудования. Без него просто невозможно провести обработку большинства сложных заготовок.

Средства, расширяющие возможности металлообрабатывающего оборудования

Расширить возможности фрезерного оборудования можно применяя дополнительные приспособления.

1. Синусный фрезерный стол. Это приспособление требуется для точной настройки на заданный угол при обработке деталей под различным наклоном. Его основное отличие от поворотного стола в том, что деталь устанавливается на необходимый угол. Стол может представлять собой полусферу, посаженную в основание, или плиту, шарнирно соединенную с основанием. В зависимости от конструкции, чтобы настроить синусный стол для фрезерного стола на требуемый угол используются наборы концевых мер, градуированные боковые планки или поворотный механизм.
2. Стол для сверлильного станка. Он представляет собой координатный стол, который можно установить на фрезерный станок или станок для сверления. Он дает возможность сделать процесс сверления более точным, ускорить и упростить его. Такой стол можно сделать самостоятельно или приобрести заводскую модель.
3. Поворотный круглый магнитный стол для шлифовального или фрезерного станка. Благодаря электромагниту обрабатываемая деталь надежно закрепляется, при этом исключается механическое повреждение поверхности. Его принцип действия основан на том, что деталь фиксируется под воздействием магнитного поля, создаваемого электрокатушками, после того, как через них пропускается электрический ток.
4. Обрабатывающий центр. При необходимости выполнения комплексных работ, например, на предприятиях по производству мебели, оконных блоков, сложных изделий, корпусных деталей целесообразно и экономически обоснованно приобретение обрабатывающих центров. Этот многофункциональный станок позволяет выполнять сверлильные, фрезеровочные операции, расточку, зенкерование, нарезание резьб. Его стоимость компенсируется высокой производительностью и функциональными возможностями.

Современные тенденции

Дополнения к станкам на современном рынке больше не новость, но многие мастера не принимают прогресса в своей мастерской. Стоит учесть требования рынка и перенять опыт иностранных коллег, особенно при комплектации своего рабочего места.

Многофункциональные столы завоевывают популярность среди умельцев многих стран, благодаря универсальности каждой составляющей оборудования на нем легко работать людям разного возраста, роста и квалификации. ЧПУ помогает дополнить арсенал автоматизацией некоторых действий.

Для полноценной работы с поворотным столом необходимо иметь большую площадь мастерской, исправную вентиляцию, а также качественное освещение. Не стоит устанавливать многофункциональное оборудование в маленьких помещениях, это приведет к усложнению рабочего процесса, а также снизит его КПД.
