Все типы фрез и приспособлений для ручного фрезера

Фреза является режущим инструментом, с помощью которого ручная фрезерная машина или стационарный агрегат производят обработку поверхности различных материалов (дерево, пластик, металл). Поскольку оснастка рассчитана на вращательное движение, то и базовая форма у нее будет дискообразной либо цилиндрической. В то же время, режущие кромки инструмента могут иметь довольно замысловатую форму. Фрезы для ручного фрезера делятся на несколько видов. Наиболее распространенные среди них – для обработки древесины. При этом фрезы по дереву также имеют свою классификацию. Рассмотрим, какие виды фрез предназначены для обработки деревянных поверхностей, и как их правильно выбирать.

Пазовые фрезы

Если нужно выбрать паз какой-либо глубины и ширины, то для этой цели как нельзя лучше подойдет пазовая фреза. Ее конструкция позволяет производить данную операцию как на пласти (грани) детали, так и на ее кромке. Пазовая фреза в основном используется при соединении деталей на шип. Также, применяя насадки для фрезера по дереву, идущие по линейке, можно прорезать ровные пазы любой ширины.

Фасонные

Позволяют придавать пазу определенные формы, похожие на фигурные скобки. Инструментом выбирают не только пазы внутри заготовки, но и изменяют форму ребер кромки. Изготавливая сложный рисунок на пласти заготовки, сначала делается проход по нему прямым резаком (пазовым). В дальнейшем это упрощает центровку фасонной оснастки.

На следующих рисунках показаны основные разновидности пазовых фасонных фрез.

Конструкционные

После обработки заготовки данной оснасткой получается паз, похожий на трапецию (ласточкин хвост) или перевернутую букву “Т”.

Этот метод соединения деталей считается одним из самых надежных, поскольку шипы задвигаются в пазы такой же формы, и другим методом их не разъединить.

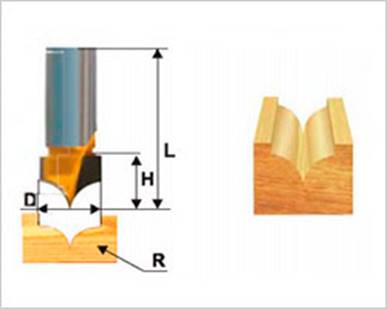

Галтельные V-образные

Несмотря на то, что слово “галтель” обозначает какую-либо полукруглую выемку или желобок, V-образные резаки также относятся к данной категории. Инструмент позволяет выбирать не только вертикальные пазы, но и пазы под определенным углом. Также галтельная фреза часто используется для декоративной резьбы и изменения геометрии кромок в мебельном производстве.

Галтельные

Имеют скругленную режущую часть. Если посмотреть на паз после ее прохождения в разрезе, то он будет напоминать литеру “U”.

Фрезу применяют для декоративной отделки кромок и торцов изделий из дерева, создания сложных рисунков на пласти заготовки либо различных галтельных выемок (желобков) на пласти изделия и на его ребрах.

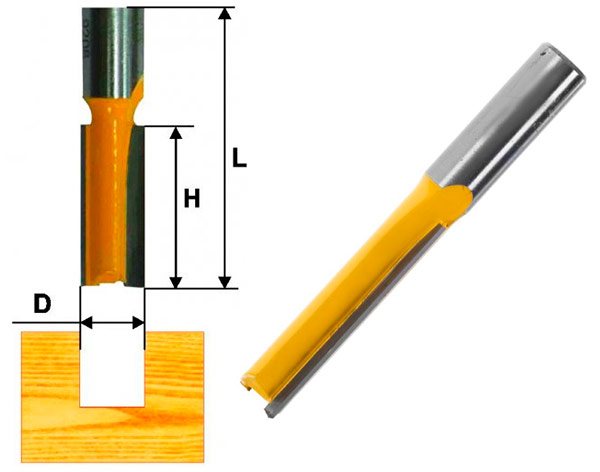

Прямые

Это самый простой инструмент, имеющий форму цилиндра. Паз, полученный в заготовке, имеет прямоугольное сечение.

Оснастку чаще всего используют с погружными фрезерами.

Прямые пазовые (пальчиковые) фрезы применяют, если требуется выбрать прямоугольный паз с чистым дном, например, для врезки дверных замков и петель.

Концевые фрезы

Сегодня во всех домашних мастерских встречаются концевые фрезы по дереву. Их ключевая особенность заключается в расположении лезвий на торцовой части. Усилие передается за счет передачи осевой нагрузки. В результате применения этого варианта исполнения можно проводить получение различных выборок и пазов в древесине. На поверхности может быть расположено различное количество лезвий, за счет чего изменяется чистота обработки. Фрезы по дереву для ручного фрезера зачастую имеют монолитную конструкцию, но в продаже встречаются и составные варианты исполнения. В эту категорию включаются следующие варианты исполнения:

1. Борфрезы.
2. Торцевые.
3. Спиральные.
4. Сферические.
5. Конусные.
6. Профильные.

Все они могут применяться для получения пазов самой различной конфигурации. Их часто используют для получения шипа и паза. Именно поэтому подобный инструмент для дерева относятся к категории пазовых изделий.

Область применения рассматриваемой группы весьма обширна. Примером можно назвать нижеприведенный список:

1. Получение пазов со сложной конфигурацией.
2. Обработка торцевой поверхности.
3. Украшение плоской или сложной поверхности дерева различными орнаментами.

Борфрезы применяются также для получения шарошак или отверстий с определенными параметрами. Требуется они для выполнения промежуточной операции. В некоторых случаях используется для доведения изделия до финального результата.

Кромочные фрезы

В большинстве случаев кромочные фрезы имеют упорный подшипник. Благодаря ему появляется возможность вести инструмент по шаблону, обрабатывая кромки и ребра заготовок.

Полустержневые

Инструмент создает выступы полукруглой формы на кромках заготовок.

Если использовать полустержневую фрезу в паре с калевочной или галтельной, то можно изготавливать шарнирные соединения. Также полустержневым инструментом изготавливают стержни круглого сечения. В этом случае заготовка обрабатывается с обеих сторон.

Фигурные

Данные фигурные фрезы еще называют мультипрофильными. В зависимости от задач мастер может использовать часть профиля оснастки или задействовать его полностью. Во втором случае потребуется устанавливать инструмент в агрегат, который имеет мощность не менее 1600 Вт.

Галтельные

Предназначаются для придания ребрам заготовки внутреннего радиуса или выборки пазов с круглым сечением.

Галтельные фрезы оснащаются одним или двумя подшипниками, исключающими перекос инструмента.

Конусные

С помощью конусных резаков можно:

• снимать фаску на ребре заготовки;
• декорировать кромку столешницы;
• создавать угловой срез на ребрах заготовки перед их склеиванием (можно получать изделия многоугольной формы).

Также к этой категории можно отнести кромочную фрезу, угол наклона лезвий у которой 45 градусов.

Фальцевые

Применяются для выборки четверти и пазов прямоугольного сечения. Благодаря упорному подшипнику фальцевая фреза может использоваться как на ровных, так и на криволинейных заготовках.

Для регулировки глубины паза применяют упорные подшипники разных диаметров.

К этой же категории относится и пазовая дисковая фреза. С ее помощью в заготовке прорезается паз под установку Т-образной ПВХ кромки.

Калевочные

Калевочные фрезы позволяют получить дугообразную, прямую, а также фигурную кромку на заготовке. Работая какой-либо частью одной и той же оснастки, можно:

• скруглить ребро детали;
• получить кромку с фальцем;
• сделать полустержневой выступ;
• получить кромку с губкой;
• сделать декоративную обработку ребер, к примеру, изготавливая оконные рамы.

Также калевочными резаками можно создавать орнаменты сложной формы на ребрах и торцах детали из дерева.

Оснастка данной серии может быть и двойной, как показано на следующем рисунке.

На двойном резаке расстояние между элементами можно менять в соответствии с толщиной заготовки. Благодаря двум элементам заготовка обрабатывается в один проход, одновременно с обеих сторон.

Прямые

Прямая кромочная (обгонная или торцевая) фреза применяется при чистовой обработке торцов заготовки или создания идеального угла в 90 между пластью детали и ее кромкой (торцом). Подшипник может быть установлен в верхней или нижней части инструмента.

При нижнем расположении подшипника шаблон закрепляется под заготовкой, а при верхнем расположении – над заготовкой.

Кроме функции торцевания, оснастку с верхним подшипником можно использовать как пазовую и прорезать паз прямоугольного сечения на пласти заготовки, конечно же, используя шаблон определенной высоты. Диаметр подшипника обычно равен диаметру инструмента, то есть он находится заподлицо с режущей кромкой. Но в некоторых случаях его меняют на меньший или больший по диаметру, чтобы расширить возможности оснастки.

Фреза “кукуруза”

Фреза кукуруза также является кромочной. Основное ее предназначение – это шлифовка и выравнивание краев заготовки по шаблону. Благодаря особому расположению ножей (по спирали) обеспечивается легкое удаление стружки и плавный ход инструмента.

Комбинированные фрезы

Сращивание заготовок считается наиболее эффективным, если использовать комбинированную оснастку. Данные типы фрез состоят одновременно из шиповых и пазовых элементов: благодаря такой конструкции оснастки за один проход аппаратом получают оба профиля. В результате площадь кромки, предназначенная для склеивания, увеличивается, что положительным образом сказывается на прочности соединения.

Рамочные

Рамочные фрезы являются составными инструментами. Все режущие элементы устанавливаются на основу, и мастер может размещать их в нужном порядке. Наборные фрезы имеют следующие составляющие:

• основание;
• режущие элементы;
• подшипник;
• шайба;
• фиксирующая гайка.

При смене расположения режущих элементов вынимать хвостовик из цанги агрегата не требуется. Достаточно лишь открутить крепеж, расположенный в нижней части оснастки, и все ее элементы снимаются. Благодаря разборной конструкции оснастки величина вылета инструмента остается прежней, и повторная ее регулировка не требуется.

Пазо-шиповые

Комплект содержит 2 фрезы, одна для выборки паза, а вторая – для шипа.

Пазо-шиповые фрезы имеют зеркально-идентичный профиль режущих элементов, благодаря чему обработанные детали сращиваются максимально точно.

Единственный минус данной оснастки в том, что пазы и шипы изготавливаются разными резаками, которые приходится менять и снова корректировать их вылет относительно подошвы агрегата.

Для изготовления вагонки

Фрезы для изготовления вагонки по своему принципу действия похожи на пазо-шиповой инструмент, но с той лишь разницей, что при соединении деталей образуется V-образный паз между ними для имитации бруса. Чтобы изготовить соединение, также требуется комплект из 2 элементов.

Универсальные

После прохода инструмента получают 2 плоскости, полностью совместимые между собой, имеющие паз и шип. Оба последних располагаются под углом друг к другу.

Для сращивания деталей также применяется микрошиповая фреза.

Оснастку можно применять как для продольного сращивания заготовок (при изготовлении щитов), так и для торцевого сращивания деталей.

Для углового сращивания древесины также используется оснастка из серии комбинированных, позволяющая подготовить места соединения под углом 45 градусов.

Следует отметить, что для обработки заготовок, которые необходимо срастить, применяют одну и ту же комбинированную фрезу. Оригинальная конструкция оснастки позволяет добиться максимального качества стыковки деталей, а также значительно экономит время, поскольку менять инструмент не нужно.

Основные типы конструкций

На современном рынке предлагаются без преувеличения сотни фрез разного назначения, профилей и конструкции. По конструкции отличают три основные группы этого режущего инструмента.

Сборные

Самый простой и распространенный тип. Состоит из хвостовика, несущего корпуса и закрепленных на нем режущих ножей. Все три детали выполнены их разных сплавов. Ножи – из специальной режущей стали, все остальное из более дешевых металлов. Сборными называются потому, что сборка из разных деталей производится при производстве. Далее ни разобрать, ни собрать элементы такой оснастки нельзя, все закреплено наглухо.

Некоторые профили оснащены подшипниками, которые можно снять.

Монолитные

Это практически та же оснастка, что и вышеописанные сборные из трех частей. Ничего не меняется и не переставляется. Отличие от сборного варианта в том, что вся фреза выполнена из одного и того же сплава. По-другому такие фрезы называют затылованными.

Со сменными режущими кромками

Такие конструкции позволяют снимать или переставлять отдельные режущие элементы, получая нужный режущий профиль. Как пример, на изображении ниже фреза паз/шип.

При использовании двух режущих кромок получается выборка в виде шипа. Если открутить гайку, снять один режущий элемент и отрегулировать высоты фрезы до нужного размера, можно получить паз под этот шип.

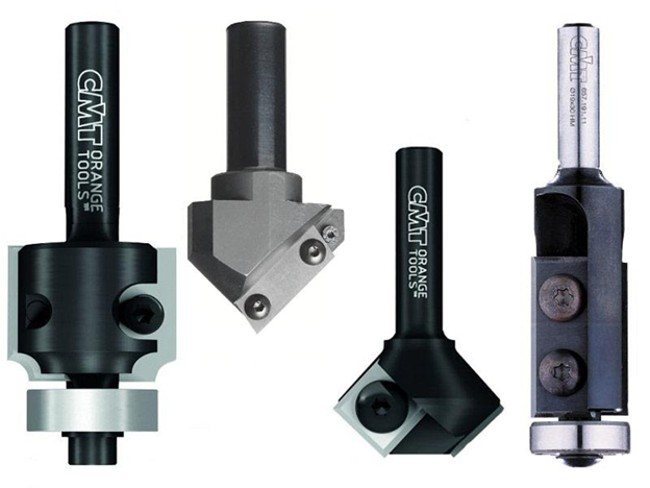

К этому же типу относятся фрезы с двусторонними ножами. Они не закреплены в корпусе наглухо, а прикручены на винтах. Когда тупится одна сторона, ножи переворачивают и используют другую сторону.

Пример такой оснастки:

Насадные фрезы со сменными ножами также используются на стационарных фрезерных станках. Это барабан для крепления ножей по типу тех, которые стоят на обычных электрических рубанках. Но вместо обычных плоских в него могут вставляться фигурные ножи с разным профилем.

Фигирейные фрезы

Применяют инструмент при изготовлении филенок, а именно для декоративной обработки ребер деталей. Вся оснастка имеет упорный подшипник, закрепленный снизу. Фреза с подшипником может обрабатывать не только прямоугольные заготовки, но и фигурные. Следует знать, что инструменты для филенок имеют диаметр от 50 до 70 м, поэтому, чтобы их эффективно использовать, необходимо иметь аппарат с мощностью не менее 1500 Вт. Для бытового фрезера обработка филенки данным типом оснастки станет непосильной задачей.

Для изготовления дверей ручным фрезером (имеется ввиду кухонных фасадов) потребуется приобрести специальный набор, состоящий из трех элементов.

В наборе имеются следующие фасадные фрезы: одна филенчатая и две оснастки для мебельной обвязки (профиль-контрпрофиль).

Горизонтальные

Применяют для предварительной обработки филенки. Чтобы сформировать шип для вставки в паз рамы, потребуется дополнительно обрабатывать кромку.

Вертикальные

Чаще всего вертикальные фигирейные резаки используют для изготовления плинтуса.

Горизонтальные двухсторонние

Данный тип оснастки заметно упрощает производственный процесс, поскольку за один проход инструмента на кромке появляется соединительный шип и часть филенки определенной конфигурации.

Кроме вышеперечисленных разновидностей оснастки, многие мастера применяют и самодельные фрезы. Обычно они представляют собой стандартные слесарные сверла, переточенные особым образом. Как это делается в домашних условиях, можно узнать из видео.

Краткие выводы:

Существует много различных фрез, позволяющих выполнять обработку и производство деревянных деталей любой сложности и любой формы.

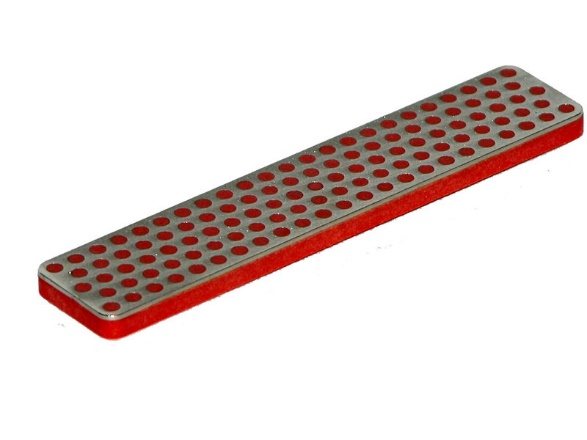

Чтобы инструменты служили долго, их важно не только правильно использовать, но и соответствующим образом ухаживать. Основным условием их продолжительной работы является полное исключение контакта с влажной средой. Если после длительной эксплуатации режущая кромка стала тупой, ее можно заострить. Рекомендуется эту процедуру делать не более трех раз, чтобы не изменить форму кромки.

При покупке инструментов нужно учитывать, что каждая фреза рассчитана только на один вид обработки. Если планируются разноплановые работы, следует покупать соответствующий набор фрез по дереву.

Критерии выбора режущего инструмента по дереву

При выборе фрез по дереву для ручного агрегата, следует уделить внимание следующим параметрам оснастки.

Диаметр и размер хвостовика

Следует учитывать, что некоторые зарубежные производители фрез могут указывать диаметр хвостовика в дюймах. В большинстве случаев, если на агрегате установлен цанговый зажим, то проблем с установкой оснастки не будет, конечно же, при условии, что диаметр цанги соответствует диаметру хвостовика.

Важно знать, что цанга ручного агрегата – это не кулачковый патрон дрели, в который можно зажимать инструмент разного диаметра. Внутренний диаметр цанги должен строго соответствовать диаметру хвостовика оснастки. Трудности могут возникнуть, если купить оснастку с хвостовиком 1/2ʺ (12,7 мм) и попытаться ее вставить в цангу с диаметром 12 мм. В то же время, хвостовик с диаметром 6 мм без проблем зажмется в цанге на 1,4ʺ (6,35 мм).

Перед покупкой фрезы, особенно дорогостоящей, изучите инструкцию к агрегату и узнайте, какая цанга на нем установлена.

Длина хвостовика оснастки также имеет большое значение. Не вся она имеет удлиненные хвостовики, и порой их размеров не хватает, чтобы использовать инструмент, например, при расширении глубоких пазов. Также длинные хвостовики оснастки могут понадобиться при закреплении агрегата под столом. В таком случае принято использовать удлинитель фрезы, который зажимается в цанге агрегата.

Материал лезвий

Это важный критерий при выборе оснастки. Изделие может быть изготовлено из быстрорежущей стали (HSS) или из твердосплавной (HM). Лезвия из быстрорежущей стали без труда справляются с мягкими породами древесины невысокой плотности. Но для обработки твердых пород дерева данные резаки не подойдут. В таком случае их можно заменить оснасткой с твердосплавными лезвиями.

Расположение режущих элементов

Лезвия на инструменте могут располагаться вертикально, то есть параллельно оси хвостовика, либо под определенным углом к ней. Вертикально расположенные лезвия работают по принципу рубанка и в большей мере рубят древесину, чем ее режут. Поэтому, если лезвия немного затупились, они будут оставлять следы на обработанной ими поверхности, которые придется вышлифовывать.

Лезвия, расположенные под углом к оси инструмента, работают намного чище и не образовывают сколов.

Назначение инструмента

Большая часть продукции из пиломатериалов производятся при применении ручного фрезера. Он характеризуется весьма высокой функциональностью за счет возможности смены насадки. Для подобного прибора требуется соответствующая насадка. Фрезы для фрезера по дереву можно встретить в специализированных магазинах. Назначение фрез может существенно отличаться, зависеть от формы режущей кромки. Предназначение заключается в нижеприведенных моментах:

1. Получение технологических выемок.
2. Изменение формы.
3. Доведение шероховатости поверхности до требующегося значения.

Рабочая поверхность во многом определяет то, какие могут проводится технологические операции. Распространен дисковый фрезер по дереву, являющийся функциональным инструментом.

Любая фреза по дереву для ручного инструмента используется для достижения нижеприведенных целей:

1. Кромочная обработка. Очень часто для получения готового изделия проводится создание поверхности, напоминающей шип/паз.
2. Для врезания петель в поверхность создается соответствующая ниша. Чтобы поверхность выглядела привлекательно, паз должен быть качественным и иметь точные размеры.
3. Декоративные поверхности также получаются при применении фрез различной формы.

В продаже встречаются фрезы проходные или фасонные. Кроме этого, классификация проводится по типу применяемого материала при изготовлении основной части или режущей кромки, а также некоторым другим признакам.

Широкая область применения определила появление самых различных фрез. При этом рабочая часть может иметь свою определенную форму, которая определяет конечный результат после фрезерования. К примеру, овальная фреза не является универсальным инструментом. Именно поэтому специалисты сами решают то, какие требуются инструменты для получения той или иной детали.

Фрезы по камню

Чтобы обработать искусственный камень фрезером (ручным), можно применять традиционные виды фрез, предназначенные для дерева, но только с твердосплавными лезвиями. Здесь имеется одни нюанс: искусственный камень – это композитный материал, имеющий в составе мельчайшие абразивные частицы. Поэтому, из какого бы твердосплавного материала не была сделана фреза, ее хватит лишь на обработку не более 10 погонных метров заготовки из камня. Далее, затупившиеся лезвия не будут давать требуемую чистоту, например, склеиваемых поверхностей, что повлияет на качество соединения.

Поэтому профессионалы советуют использовать лучшие фрезы от известных производителей, таких как Festool, Leuco, Titman, Leitz, Dimar. Ресурс режущих инструментов, изготовленных этими предприятиями, в 5-10 раз выше, чем у обычных твердосплавных инструментов. “Фирменной” оснасткой уже можно провести обработку от 60 до 100 метров композита.

Фрезы для дерева и камня имеют сходство по своему виду и даже имеют одинаковые названия. Некоторые из них очень часто используются для выполнения операций по камню. Но существуют резаки, специально разработанные для обработки изделий из композита.

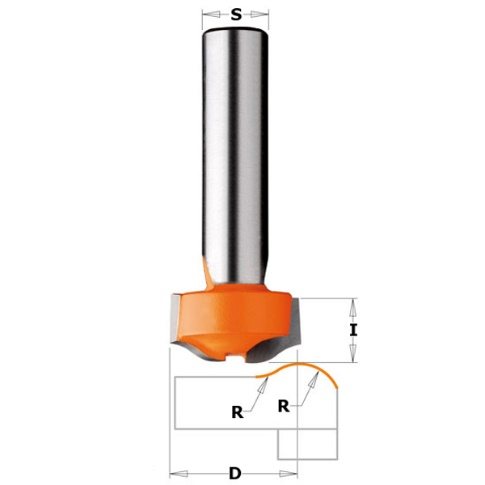

Фреза “антиперелив”

С помощью данной фрезы по камню можно создавать отливные бортики на кухонных (туалетных) раковинах и столешницах из композита. Обычно полное образование бортика происходит за 2 прохода инструмента.

Также есть модификация резака “антиперелив”, имеющая упорный подшипник.

Фреза “волна”

Этот инструмент предназначен для подготовки поверхностей перед сращиванием. Режущая часть оснастки имеет волнообразный профиль.

Пазовая под инкрустацию

Оснасткой выбирается паз, в дальнейшем предназначенный под инкрустацию композитными материалами.

Ремонтный набор для камня

Данный набор применяется для устранения повреждений на поверхности изделий из искусственного камня. В наборе имеется 2 элемента. Одним делается пробка, а вторым – отверстие под нее.

Также для обработки композитов можно использовать фрезы от компании CERATIZIT.

Это алмазные фрезы, которые отличаются своей износоустойчивостью. Изготавливаются они методом спекания нескольких слоев алмазной крошки. Многослойность покрытия позволяет продлить срок службы инструмента, поскольку во время его работы на замену сработавшимся слоям проступают новые слои абразива.

Лучшие наборы фрез премиум класса

Это наиболее дорогие и качественные фрезы, которые созданы из особо прочного металла. Их хватает надолго, поэтому пользователь может сэкономить в долгосрочной перспективе. Далеко не во всех магазинах продаются эти наборы из-за того, что спрос на них относительно небольшой.

Комплект SKRAB 37090

Здесь используется много цилиндрических насадок, диаметр которых от 3 мм. возможно работать даже с металлическими заготовками. Пользователи отмечают, что можно устанавливать биты не только во фрезерный станок, но и во многие пневматические инструменты. От этого эффективность работы не снижается. Важно, чтобы скорость вращения была высокая. Можно работать с различными металлами.

Комплект SKRAB 37090

Характеристики:

• твердые сплавы металлов;
• диаметр 3-8 мм;
• кейс.

Плюсы

• хорошая заточка;
• высокие показатели износостойкости;
• можно работать с металлом.

Минусы

• высокая цена;
• в процессе работы необходимо периодически наносить смазку.

Комплект SKRAB 37090

Комплект Hammer 222-005, №2

Это расходные материалы из твердого сплава, которые отлично справляются со своей задачей. Фрезы переносят повышенные температуры, редко ломаются и долго держат заточку. Действует защита от прожогов заготовки, что является важным преимуществом.

Характеристики:

• фрезы из твердых сплавов;
• диаметр 8 мм;
• 12 шт.;
• кейс в комплекте.

Плюсы

• удобный и стильный кейс;
• широкий функционал;
• адекватная стоимость;
• подшипники поворачиваются без люфта и заедания.

Минусы

• не выявлены.

Комплект Hammer 222-005, №2

Видео — Фрезер Фиолент 1100 и набор фрез HAMMER

Комплект BOSCH 12 НМ SET 8MM-ХВ

На сегодня это лучший набор, который можно найти на рынке. Он считается достаточно дорогим, но при производстве используются качественные материалы, что позволяет использовать фрезы в течение долгого времени. Поставляется с удобным пластиковым кейсом, благодаря чему удается сохранить заточку. Возможно использовать для работы с вагонкой, оргстеклом, древесиной и рядом других материалов.

Характеристики:

• в комплекте 12 шт.;
• диаметр 8 мм;
• твердый сплав металлов.

Плюсы

• удобный и практичный кейс;
• универсальное использование;
• отличная заточка;
• длительный срок эксплуатации.

Минусы

• высокая цена.

Комплект BOSCH 12 НМ SET 8MM-ХВ

Видео — Обзор комплекта фрез BOSCH 12 НМ SET 8MM-ХВ

Важно! Если планируется покупать изделия премиум класса, то необходимо обладать достаточно большим опытом работы, чтобы получить максимальный эффект. В противном случае от неправильного использования можно сломать фрезу или затупить ее.

Фрезы по металлу

Специально созданной оснастки по металлу для ручного фрезера не существует. Обычно мастера используют оснастку, предназначенную для станков, с подходящим диаметром хвостовика. Чаще всего на ручных агрегатах используют концевые фрезы для создания пазов. Но следует знать, что фрезер является машиной, развивающей высокие обороты, что не очень подходит для концевых резаков. Поэтому металл должен сниматься минимальными слоями, толщиной в несколько десятых мм, и в несколько проходов. На следующем фото показана спиральная фреза по металлу.

Также на фрезерах можно устанавливать борфрезы различной конфигурации, которые без труда справляются со сталью, чугуном, нержавеющей сталью, латунью и даже титаном. Но поскольку они чаще всего имеют малый диаметр хвостовика (6 мм), то для установки в восьмимиллиметровую цангу потребуется переходник.

Борфрезы по металлу бывают следующих видов.

1. Дисковые. Можно выполнять всевозможные надрезы и обрабатывать пазы.



2. Конические (60°). Применяют для зенкования отверстий.
3. Конические с обратным конусом. Оснастку применяют для расшлифовки пазов, обработки острых углов заготовки, снятия сварных швов в углах изделия, обработки труднодоступных мест отверстий.
4. Конические с закруглением. Применяют для обработки сопряжений, зачистки сварных швов, обработки плоскостей.
5. Конические заостренные. Инструментом можно обрабатывать острые углы, места сопряжения деталей, а также производить фрезеровку в труднодоступных местах.
6. Овальные. Ими обрабатывают и расширяют отверстия, а также выравнивают сварные швы в углах деталей.



7. Пламевидные. Благодаря универсальной форме инструмент используют для создания галтелей, а также для их обработки.



8. Сферические. Оснастку можно применять для обработки отверстий, создания сопряжений полукруглой формы и обработки пазов.



9. Сфероконические заостренные. Можно проводить обработку меду соединенными под острым углом плоскостями.



10. Сфероконические закругленные. Обрабатываются сопряжения с внутренними радиусами.



11. Сфероцилиндрические. Можно обрабатывать кромки, профили, сварные швы, радиусные пазы. Также данной оснасткой снимают фаски и заусенцы и подготавливают поверхность для сварки.



12. Цилиндрические с гладким торцом. Используются для обработки контуров, швов после сварки, кромок, для снятия фасок и удаления заусенцев.
13. Цилиндрические с зубьями. Оснастку с зубьями на торце используют для тех же целей, что и оснастку с гладким торцом. Только данный тип инструмента может работать одновременно в двух плоскостях под прямым углом.

Рейтинг лучших фрез для ручного фрезера на 2022 год

10 место — Набор FIT 6 шт. (36566)

Насадки FIT IT 36566 обрабатывают деревянные заготовки, различные пазы. В наборе — кейс из фанеры для хранения и транспортировки. Хорош как первый набор для новичков. Фрезы с твердосплавными режущими вставками.

Комплектация (мм.):

• пазовая 6;
• пазовая 12;
• пазовая 16;
• галтельная 12.7;
• «ласточкин хвост» 12.7;
• «V-образная» для угла 90°.

Технические характеристики:

FIT 6 шт. (36566)

Достоинства:

• хорошее соотношение цена/качество;
• редкий диаметр хвостовика;
• удобный ящик для хранения;
• не плохая заточка лезвий;
• твердосплавная напайка.

Недостатки:

• при работе есть вибрации;
• нет обгонных насадок с подшипником.

9 место — Бита FIT 36692

Область применения FIT 36692 ̶ точечная обработка выемок на небольших фасках, размещение уплотнителей и формирование конструкций паз-гребень. Работает с ручными фрезерами и станками. Насадка производится из закаленной стали с твердосплавными лезвиями. Продается в блистерной упаковке. Два режущих элемента. Выгодно отличается от наборов возможностью штучной покупки. Качество среднее.

Технические характеристики:

Бита FIT 36692

Достоинства:

• хорошо режет паз;
• продается поштучно, укладывается в пластиковые упаковки;
• комфортно для хранения.

Недостатки:

• короткая, не всегда удобно работать;
• отсутствует подшипник.

8 место — Комплект КАЛИБР 0504 (8 мм., 5 шт.)

Применяется для работы с деревянными конструкциями. Биты эффективно обрабатывают поверхности из мягких и твердых материалов. Продаются в деревянном кейсе. Пользуется большим спросом у начинающих столяров. Низкая цена позволяет не экономить на расходных материалах. Качество на уровне предыдущих наборов. В отличие от других имеет востребованный хвостовик.

Комплектация (мм.):

• R 4.76;
• диаметр кромки 12.7;
• длина кромки 12.7;
• бита R 6.35;
• диаметр 6.

Технические характеристики:

КАЛИБР 0504 (8 мм., 5 шт.)

Достоинства:

• компактно и в удобной упаковке;
• есть покрытие, предохраняющее от коррозии;
• обрабатывает стеклопластик;
• диаметр хвостовика 6 мм подойдет к фрезерам от разных производителей;
• поставляются уже заточенными и готовыми к работе;
• при перевозке режущая кромка не повреждается об кейс, благодаря мягкой подложке;
• приемлемая стоимость;
• несмотря на небольшую цену нет сколов.

Недостатки:

• в комплекте нет комбинированных бит;
• у коробки нет ручки.

7 место — Total TACSR 1121

Комплект для работы по древесине, ПВХ и другим материалам. Используется при отделке деревянных заготовок. Предоставляет возможность выборки пазов различной конфигурации. Кейс из фанеры для транспортировки и хранения. Преимущество набора — в большей функциональности, за счет количества бит и наличия подшипников. Маленький люфт.

Комплектация (шт., мм.):

• 1 пазовая галтельная;
• 1 кромочная калевочная с шарикоподшипником;
• 1 пазовая «Ласточкин хвост»;
• 1 кромочная конусная с шарикоподшипником;
• 1 кромочная прямая с шарикоподшипником;
• 1 пазовая прямая 16;
• 1 карнизная с шарикоподшипником;
• 1 пазовая прямая 12;
• 1 пазовая прямая 6;
• 1 карнизная с шарикоподшипником D 28.6;
• 1 «V – образная» для углов 90°;
• 1 карнизная с шарикоподшипником R 4.0;
• кейс.

Технические характеристики:

Total TACSR 1121

Достоинства:

• функциональный;
• минимальный люфт;
• погрешность геометрии лезвий 0,03 мм;
• подшипники не стучат;
• доступная цена.

Недостатки:

• не подойдут для твердых материалов.

6 место — Metabo 631039000

Комплект Metabo состоит из 15 бит с хвостовиком 8 мм. Рассчитан для декоративной обработки древесины. В отличие от конкурентов выше, имеет лучшую заточку. Виды фрезеровки:

• фаска;
• вырезание профилей;
• калевка.

Комплектация:

• прямая, пазовая 4 шт.;
• кромочно-фальцевая;
• галтельно-пазовая 2 шт.;
• галтельно-пазовая, «V-образная» с наконечником 90⁰;
• калевочно-кромочная 4 шт.;
• прямая, кромочная;
• конусно-кромочная 45⁰;
• «ласточкин хвост» 14⁰.

Технические характеристики:

Metabo 631039000

Достоинства:

• хороший, деревянный кейс;
• крепко сидят на инструменте;
• ровная заточка;
• хороший набор начинающим;
• острая заточка.

Недостатки:

• часть насадок не сбалансированы, есть люфт;
• быстро тупятся;
• для мелких столярных работ;
• не для твердых пород дерева.

5 место — Комплект STAYER 2992-H12

Комплект 2992-H12 STAYER подходит для древесины твердых и мягких пород. При помощи бит изготавливаются качественные изделия. Имеются насадки кромочного, пазового и профильного типа. Поставляются в практичном фанерном ящике.

Комплектация (мм.):

• прямая пазовая 6;
• прямая пазовая 12;
• прямая пазовая 16;
• прямая галтельная 12.7, R 6.3;
• «ласточкин хвост» 14⁰, D 12.7;
• конусно-кромочная 45⁰, D 32;
• прямая кромочная D 12.7;
• галтельно-пазовая, V-образная 90⁰, D 12.7;
• калевочно-кромочная, D 22, R 6.3.;
• калевочно-кромочная D 22, R 6.3;
• калевочно-кромочная D 28.6, R 9.5;
• калевочно-кромочная D 25, R 4.

Технические характеристики:

STAYER 2992-H12

Достоинства:

• недорогая цена, набор с большим набором функций;
• ровная и острая заточка;
• под цангу 6 мм.

Недостатки:

• только для домашней мастерской;
• задиры при использовании;
• некоторые биты больше заявленного размера;
• работают на малых оборотах.

4 место — Комплект Hammer 222-005, №2, 12 шт. (58595)

Расходники из твердого сплава, эффективно режут фаски. Устойчивы к повышенным температурам, хорошо справляются с нагрузками, имеют хорошую износостойкость.

Режущие кромки лезвий заточены на высокоточных станках. Повышенная работоспособность и защита от прожогов. Высокие технологии производства дают гарантию сохранения геометрии при эксплуатации. 8 мм хвостовик делает возможным использование бит с инструментом популярных моделей.

Комплектация:

• 2 галтельные;
• 3 пазовые;
• 3 кромочно-калевочные;
• 1 для работы «заподлицо»;
• 1 »ласточкин хвост»;
• 1 конусная;
• 1 V-образная пазовая.

Технические характеристики:

Hammer 222-005, №2, 12 шт. (58595)

Достоинства:

• обеспечивает широкий функционал;
• хорошо обрабатывает дюймовые доски;
• соотношение цена/качество;
• подшипники легко проворачиваются, без заедания и люфта.

Недостатки:

• коробка для хранения среднего качества.

з место — Комплект SKRAB 37090

Цилиндрические насадки из высокопрочной стали 33090 SKRAB имеет диаметр 3 мм. К хвостовику прикрепляются головки, хром-молибденового сплава, различной формы. Шарошки по металлу используются со станками и ручным инструментом. Работают с пневматическими бормашинами. Единственный представитель рейтинга для обработки металла, необходимо использовать электроинструмент с большой скоростью вращения. SKRAB работает с материалами:

• медь;
• латунь;
• бронза;
• чугун;
• легированная сталь до 60 HRC;
• углеродистые сплавы;
• хромоникелевые сплавы;
• нержавеющие сплавы;
• титан.

Вид работ:

• снимают фаски;
• разделывает кромки;
• шлифует заусенцы;
• растачивает отверстия и пазы;
• обрабатывает плоские поверхности;
• подготовка металла к сварным работам;
• шлифовка сварных швов.

Комплектация (мм.):

• А 6х12х3;
• С 6х12х3;
• D 6х5х3;
• Е 6х11х3;
• F 6х14х3;
• G 6х14х3;
• Н 6х14х3;
• L 6х14х3;
• М 6х14х3;
• N 6х8х3.

Технические характеристики:

SKRAB 3709

Достоинства:

• надежные, износоустойчивые, хорошо режут;
• обрабатывают кованые изделия.

Недостатки:

• необходимость наносит в процессе работы смазку;
• высокая средняя цена.

2 место — Пазовая Bosch 2608628392

Сфера использования Bosch 2608628392 ̶ изготовление пазов и канавок в древесине различных пород. Используется для мобильного и стационарного инструмента. Большее заглубление насадки в материал достигается большей мощностью инструмента. Бита создана из высококачественных сплавов и имеет хорошо рассчитанную геометрию лезвия.

Технические характеристики:

Пазовая Bosch 2608628392

Достоинства:

• твердосплавная сталь подходит для работы с любой древесиной;
• продается поштучно;
• пластиковая упаковка;
• не большая цена по сравнению с аналогами;
• симметричные лезвия не имеют зазубрин.

Недостатки:

• попадается люфт до 1 мм, что влечет дополнительную вибрацию.

1 место — Комплект BOSCH 12 НМ SET 8MM-ХВ

Насадки Bosch 12 НМ SET 8MM-ХВ предназначены для древесины, оргстекла, вагонки и других материалов. Используются строительными компаниями в ремонте и мебельщиками для декорирования и выравнивания плоскости. Bosch 2607019466 хранятся в кейсе, что позволяет содержать набор в порядке. Лучший набор, заслуживает свое место за счет острой заточки, износостойкого сплава и широкого функционала.

Комплектация:

• 3 шт. для выборки пазов;
• 1 снимает фаски;
• профильная;
• 2 карнизные;
• 1 «V-образная» пазового типа;
• «ласточкин хвост»;
• для выборки заподлицо;
• 2 галтельные.

Технические характеристики:

BOSCH 12 НМ SET 8MM-ХВ

Достоинства:

• Продается в футляре, который можно разместить на стене, расходники всегда под рукой и в сохранности;
• Обрабатывает фанеру, лиственные и хвойные породы;
• Используется на ручных и настольных станках;
• Биты хорошо заточены.

Недостатки:

• в наборе есть редко используемые биты;
• коробка большого размера.

Приспособления для ручного фрезера

Основная задача, которую выполняют различные приспособления для данного агрегата – это расширение функциональных возможностей устройства. Некоторые из приспособлений идут в комплекте с аппаратом, но остальные приставки к фрезеру необходимо приобретать отдельно или изготавливать собственноручно.

Параллельный упор

Данное приспособления имеется в стандартной комплектации любого фрезера.

Упор позволяет производить прямолинейные резы на заготовках. В качестве базовой направляющей используется кромка заготовки либо направляющая шина.

Направляющая шина

Шина выполняет роль направляющей, по которой движется упор аппарата. Используя данное приспособление, производят прямолинейное фрезерование заготовок.

Циркуль

Данное приспособление крепится к подошве агрегата и позволяет производить радиальную фрезеровку и вырезание окружностей.

Выборка пазов

Для выборки пазов определенной ширины используют приспособление для фрезера, показанное на следующем рисунке.

Ширина паза регулируется одной площадкой. В данном случае применяется прямая пазовая фреза с верхним подшипником.

Копир

Для перенесения какого-либо сложного орнамента или узора на заготовку используют специальные приспособления — копиры (пантографы).

Работает копир следующим образом:

• заготовка укладывается под установленный в пантографе агрегат;
• на нужном расстоянии от копира размещается орнамент или узор, который необходимо скопировать;
• указка пантографа устанавливается в начальную позицию, после чего включается двигатель агрегата;
• все движения указки по рисунку с точностью передаются на фрезер, и он вырезает на заготовке копию требуемого узора.

Копировальные кольца и шаблон

Копировальная втулка нужна, в первую очередь, для защиты шаблона от воздействия лезвий инструмента. Кроме этого, копировальное кольцо, передвигаясь по кромке шаблона, передает все его формы фрезе, которая и обрабатывает деталь, находящуюся под приспособлением.

Если отверстие в шаблоне превышает размеры подошвы аппарата, то его можно установить на площадку подходящих размеров.

Обработка тел вращения

Данное нехитрое приспособление позволяет вырезать поперечные и продольные пазы в заготовках цилиндрической формы (точеные ножки стола, столбы, балясины).

Шипорезное приспособление

Чтобы изготовить шипы для ящичного соединения, прямые или ласточкин хвост, используют шипорезное приспособление.

Использование данной приставки позволяет изготавливать шипы с равными расстояниями между ними, благодаря чему соединение деталей происходит идеальным образом.

Приспособление шип-паз

Соединение шип-паз является самым распространенным в столярном деле.

Чтобы изготовить данное соединение, существуют специальные приспособления, называемые пантороутерами.

Несмотря на кажущуюся сложность конструкции, данный станок легко изготавливается своими руками по чертежам, которых достаточно в интернете.

Стол для фрезера

Устанавливая ручной агрегат в стол, вы получаете стационарный мини-станок. С его помощью удобно обрабатывать мелкие и длинные детали, которые не получается зажать струбцинами. В продаже имеются уже готовые фрезерные столы, специально предназначенные для закрепления ручных фрезерных машин. Ниже показан стол, выпускаемый компанией Корвет.

Но как показывает практика, большинство мастеров предпочитают изготавливать фрезерные столы своими руками, поскольку конструкция их не отличается сложностью. Стол под фрезер можно изготовить из толстой фанеры или из ЛДСП толщиной от 16 мм.

Приспособление для филенок

Если вырезать равнобедренный треугольник, например, из фанеры, и закрепить его на подошве фрезера, как показано на следующем рисунке, то получится нехитрое приспособление для обработки филенок дверей.

Данная накладка позволяет проводить дополнительное декорирование уже готовых дверей, не разбирая их, без применения шаблонов.

Принцип строения фрез

Несмотря на многообразие видов, которые могут бывать в магазинах, все они имеют общий тип конструкции.

Имеется две основных части конструкции:

• хвостовик;
• рабочая область;

Первый устанавливается в патрон фрезера и предназначен для передачи вращающего момента.

Рабочая область – это место, где находятся лезвия. Эта часть бывает прямой или с оригинальной формой. От этого зависит, для выполнения какой работы подойдет конкретный инструмент.

В состав фрезы могут входить дополнительные элементы, такие как подшипник, винты, шайбы, калибровочные втулки, стопорные муфты. Они нужны для облегчения выполнения работ или для расширения функционала.

Как заточить фрезу в домашних условиях

Заточка фрезы должна проводиться только после полного удаления нагара и загрязнений с ее корпуса и режущих элементов. Для этих целей лучше использовать специальную очищающую жидкость (показана на рисунке ниже).

Нанесите средство на режущие части оснастки и подождите несколько минут, чтобы оно растворило нагар. Затем следует взять обычную зубную щетку и тщательно очистить лезвия от оставшихся загрязнений. После очистки можно приступать к самому процессу заточки. Для проведения данной операции в домашних условиях предварительно потребуется приобрести комплект алмазных брусков, отличающихся зернистостью.

Для грубой заточки применяют бруски с более крупным зерном. Но процесс правки лезвий должен всегда завершаться полировкой самым мелким абразивом.

Чтобы заточить фрезу, выполните следующие действия:

• разместите брусок на краю стола и смочите его водой. Если потребуется, зафиксируйте приспособление;
• уложите оснастку на брусок так, чтобы ее режущая кромка соприкасалась с бруском по всей длине;
• водите фрезой по наждаку плавными движениями с одинаковой силой нажима, периодически смачивая его водой;
• делайте одинаковое количество движений для каждого лезвия оснастки, чтобы стачивание кромок происходило равномерно.

Если приготовленная под заточку оснастка имеет упорный подшипник, то его необходимо снять до начала процесса.

Конечно же, если есть такая возможность, фрезу лучше сдать на заточку в специализированную мастерскую, где ее восстановят на точном оборудовании. Эта процедура стоит недорого, если сравнивать со стоимостью алмазных брусков.

Как выбрать фрезы

Делая выбор фреза обращаем внимание на:

• Уровень заточки — проведите по бумаге, чтобы понять насколько она остра.
• Качество сплава увидите по блеску.
• Геометрию определяют внешним осмотром — расстояния от ножа до линейки не должно быть.
• Напайка — должна располагаться на протяжении всей длины, чтобы фреза не сломалась.
• Твердость сплава — этот показатель можно подтвердить документами качества на товар.

Начинающему специалисту можно выбрать бюджетные, то есть недорогие материалы и наработать на них практические навыки, но в будущем для профессиональной работы не стоит экономить, иначе это скажется на качестве выполняемой работы.
