Все типы фрез и приспособлений для ручного фрезера

Фреза является режущим инструментом, с помощью которого ручная фрезерная машина или стационарный агрегат производят обработку поверхности различных материалов (дерево, пластик, металл). Поскольку оснастка рассчитана на вращательное движение, то и базовая форма у нее будет дискообразной либо цилиндрической. В то же время, режущие кромки инструмента могут иметь довольно замысловатую форму. Фрезы для ручного фрезера делятся на несколько видов. Наиболее распространенные среди них – для обработки древесины. При этом фрезы по дереву также имеют свою классификацию. Рассмотрим, какие виды фрез предназначены для обработки деревянных поверхностей, и как их правильно выбирать.

Пазовые фрезы

Если нужно выбрать паз какой-либо глубины и ширины, то для этой цели как нельзя лучше подойдет пазовая фреза. Ее конструкция позволяет производить данную операцию как на пласти (грани) детали, так и на ее кромке. Пазовая фреза в основном используется при соединении деталей на шип. Также, применяя насадки для фрезера по дереву, идущие по линейке, можно прорезать ровные пазы любой ширины.

Фасонные

Позволяют придавать пазу определенные формы, похожие на фигурные скобки. Инструментом выбирают не только пазы внутри заготовки, но и изменяют форму ребер кромки. Изготавливая сложный рисунок на пласти заготовки, сначала делается проход по нему прямым резаком (пазовым). В дальнейшем это упрощает центровку фасонной оснастки.

На следующих рисунках показаны основные разновидности пазовых фасонных фрез.

Конструкционные

После обработки заготовки данной оснасткой получается паз, похожий на трапецию (ласточкин хвост) или перевернутую букву “Т”.

Этот метод соединения деталей считается одним из самых надежных, поскольку шипы задвигаются в пазы такой же формы, и другим методом их не разъединить.

Галтельные V-образные

Несмотря на то, что слово “галтель” обозначает какую-либо полукруглую выемку или желобок, V-образные резаки также относятся к данной категории. Инструмент позволяет выбирать не только вертикальные пазы, но и пазы под определенным углом. Также галтельная фреза часто используется для декоративной резьбы и изменения геометрии кромок в мебельном производстве.

Галтельные

Имеют скругленную режущую часть. Если посмотреть на паз после ее прохождения в разрезе, то он будет напоминать литеру “U”.

Фрезу применяют для декоративной отделки кромок и торцов изделий из дерева, создания сложных рисунков на пласти заготовки либо различных галтельных выемок (желобков) на пласти изделия и на его ребрах.

Прямые

Это самый простой инструмент, имеющий форму цилиндра. Паз, полученный в заготовке, имеет прямоугольное сечение.

Оснастку чаще всего используют с погружными фрезерами.

Прямые пазовые (пальчиковые) фрезы применяют, если требуется выбрать прямоугольный паз с чистым дном, например, для врезки дверных замков и петель.

Конструктивные особенности

Конструкция любой насадки для фрезера включает в себя два основных элемента: хвостовик и рабочую часть.

• Хвостовик позволяет фиксировать фрезу в патроне используемого оборудования. По своему конструктивному исполнению хвостовик инструмента для ручного фрезера может иметь цилиндрическую и коническую форму, кроме того, на хвостовике нередко выполняется лыска, которая предотвращает его проскальзывание в патроне оборудования. Помимо надежного крепления в патроне ручного фрезера, хвостовик также обеспечивает проникновение инструмента в обрабатываемый материал на требуемую глубину. На хвостовиках отдельных моделей устанавливается подшипник, который выступает в роли упора, огибающего шаблон в процессе обработки. Благодаря использованию такой конструкции, кромке обрабатываемой с помощью ручного фрезера детали придается требуемая конфигурация, а само приспособление, подшипник в котором легко заменить, подвергается минимальному износу. Кроме того, такая насадка, оснащенная подшипником, не нуждается в установке на ручной фрезер копировального кольца, что значительно упрощает работу.
• Рабочая часть инструмента для фрезерного станка ручного типа выполняет основную работу – определяет форму и качественные характеристики обрабатываемой поверхности. Данный элемент имеет монолитную конструкцию (полностью изготавливается из быстрорежущей стали) либо оснащается сменными наборными дисками, закрепляемыми на центральной оси. Второй вариант конструктивного исполнения отличается более высокой стоимостью, но является более практичным, так как позволяет, используя один хвостовик, создавать на его основе инструменты с различной конфигурацией рабочей части (так называемые фрезы насадные).

Конструкция фрез с твердосплавными пластинами

По материалу изготовления инструменты для ручных фрезеров делятся на два основных типа.

• Фрезы, изготавливаемые из быстрорежущих сталей, обозначаются маркировкой HSS. Инструменты из такого материала хорошо демонстрируют себя при обработке ручным фрезером мягкой древесины, но при работе с древесиной твердых пород они быстро перегреваются и тупятся. Большим преимуществом фрез данного типа, кроме всего прочего, является невысокая стоимость.
• Инструменты для фрезерного станка по дереву могут иметь режущую часть, изготовленную из твердосплавных пластин. Узнать такие изделия, которые используются преимущественно для обработки твердой древесины, можно по обозначению HM. Несмотря на то, что они медленнее изнашиваются, при их использовании для обработки мягкой древесины достаточно сложно получить рез высокого качества. Фрезерование при этом следует выполнять на более медленной скорости, чем при использовании фрез из быстрорежущих сталей.

Фрезы из быстрорежущих сталей

Фрезы по дереву для ручного фрезера также различаются формой заточки своих режущих зубьев, которая может быть прямой или винтовой. Инструменты, режущие зубья которых имеют прямую форму, хотя и являются более простыми в обслуживании, но быстрее тупятся. Кроме того, при использовании таких фрез для обработки древесины с разнородной структурой на ней могут возникать сколы и выщерблины.

Получить практически идеальную отфрезерованную поверхность позволяют инструменты для ручного фрезера, режущие зубья которых располагаются по винтовой линии. Между тем использование таких фрез связано с определенными сложностями, которые заключаются в том, что для заточки необходимо использовать специальное оборудование, поэтому, если они утрачивают свои режущие свойства, их чаще всего просто заменяют на новые.

Важен также угол, под которым затачивается рабочая кромка. Такой угол, значение которого выбирается в зависимости от характеристик обрабатываемого материала, как правило, не превышает 90°. Конструкция режущей кромки, кроме передней и задней затыловочной поверхностей, включает в себя и достаточно сложную по конфигурации поверхность, которая отвечает за эффективный отвод стружки из зоны обработки. Следует иметь в виду, что без правильно сформированного стружколома скоростное фрезерование выполнить не получится.

Углы заточки концевых фрез

Наборные фрезерные инструменты (фрезы насадные) нередко выполняют с двойной заточкой режущей части, что позволяет в два раза увеличить их рабочий ресурс. После того как один из рабочих элементов, из которых состоит режущая часть, затупляется, его просто переворачивают на 180°. Между тем рабочие фрезерные насадки с двойной заточкой из-за особенностей своей конструкции не могут выполняться в сложной конфигурации, что значительно снижает эффективность их использования и, соответственно, качество результата обработки.

Кромочные фрезы

В большинстве случаев кромочные фрезы имеют упорный подшипник. Благодаря ему появляется возможность вести инструмент по шаблону, обрабатывая кромки и ребра заготовок.

Полустержневые

Инструмент создает выступы полукруглой формы на кромках заготовок.

Если использовать полустержневую фрезу в паре с калевочной или галтельной, то можно изготавливать шарнирные соединения. Также полустержневым инструментом изготавливают стержни круглого сечения. В этом случае заготовка обрабатывается с обеих сторон.

Фигурные

Данные фигурные фрезы еще называют мультипрофильными. В зависимости от задач мастер может использовать часть профиля оснастки или задействовать его полностью. Во втором случае потребуется устанавливать инструмент в агрегат, который имеет мощность не менее 1600 Вт.

Галтельные

Предназначаются для придания ребрам заготовки внутреннего радиуса или выборки пазов с круглым сечением.

Галтельные фрезы оснащаются одним или двумя подшипниками, исключающими перекос инструмента.

Конусные

С помощью конусных резаков можно:

• снимать фаску на ребре заготовки;
• декорировать кромку столешницы;
• создавать угловой срез на ребрах заготовки перед их склеиванием (можно получать изделия многоугольной формы).

Также к этой категории можно отнести кромочную фрезу, угол наклона лезвий у которой 45 градусов.

Фальцевые

Применяются для выборки четверти и пазов прямоугольного сечения. Благодаря упорному подшипнику фальцевая фреза может использоваться как на ровных, так и на криволинейных заготовках.

Для регулировки глубины паза применяют упорные подшипники разных диаметров.

К этой же категории относится и пазовая дисковая фреза. С ее помощью в заготовке прорезается паз под установку Т-образной ПВХ кромки.

Калевочные

Калевочные фрезы позволяют получить дугообразную, прямую, а также фигурную кромку на заготовке. Работая какой-либо частью одной и той же оснастки, можно:

• скруглить ребро детали;
• получить кромку с фальцем;
• сделать полустержневой выступ;
• получить кромку с губкой;
• сделать декоративную обработку ребер, к примеру, изготавливая оконные рамы.

Также калевочными резаками можно создавать орнаменты сложной формы на ребрах и торцах детали из дерева.

Оснастка данной серии может быть и двойной, как показано на следующем рисунке.

На двойном резаке расстояние между элементами можно менять в соответствии с толщиной заготовки. Благодаря двум элементам заготовка обрабатывается в один проход, одновременно с обеих сторон.

Прямые

Прямая кромочная (обгонная или торцевая) фреза применяется при чистовой обработке торцов заготовки или создания идеального угла в 90 между пластью детали и ее кромкой (торцом). Подшипник может быть установлен в верхней или нижней части инструмента.

При нижнем расположении подшипника шаблон закрепляется под заготовкой, а при верхнем расположении – над заготовкой.

Кроме функции торцевания, оснастку с верхним подшипником можно использовать как пазовую и прорезать паз прямоугольного сечения на пласти заготовки, конечно же, используя шаблон определенной высоты. Диаметр подшипника обычно равен диаметру инструмента, то есть он находится заподлицо с режущей кромкой. Но в некоторых случаях его меняют на меньший или больший по диаметру, чтобы расширить возможности оснастки.

Фреза “кукуруза”

Фреза кукуруза также является кромочной. Основное ее предназначение – это шлифовка и выравнивание краев заготовки по шаблону. Благодаря особому расположению ножей (по спирали) обеспечивается легкое удаление стружки и плавный ход инструмента.

Комбинированные фрезы

Сращивание заготовок считается наиболее эффективным, если использовать комбинированную оснастку. Данные типы фрез состоят одновременно из шиповых и пазовых элементов: благодаря такой конструкции оснастки за один проход аппаратом получают оба профиля. В результате площадь кромки, предназначенная для склеивания, увеличивается, что положительным образом сказывается на прочности соединения.

Рамочные

Рамочные фрезы являются составными инструментами. Все режущие элементы устанавливаются на основу, и мастер может размещать их в нужном порядке. Наборные фрезы имеют следующие составляющие:

• основание;
• режущие элементы;
• подшипник;
• шайба;
• фиксирующая гайка.

При смене расположения режущих элементов вынимать хвостовик из цанги агрегата не требуется. Достаточно лишь открутить крепеж, расположенный в нижней части оснастки, и все ее элементы снимаются. Благодаря разборной конструкции оснастки величина вылета инструмента остается прежней, и повторная ее регулировка не требуется.

Пазо-шиповые

Комплект содержит 2 фрезы, одна для выборки паза, а вторая – для шипа.

Пазо-шиповые фрезы имеют зеркально-идентичный профиль режущих элементов, благодаря чему обработанные детали сращиваются максимально точно.

Единственный минус данной оснастки в том, что пазы и шипы изготавливаются разными резаками, которые приходится менять и снова корректировать их вылет относительно подошвы агрегата.

Для изготовления вагонки

Фрезы для изготовления вагонки по своему принципу действия похожи на пазо-шиповой инструмент, но с той лишь разницей, что при соединении деталей образуется V-образный паз между ними для имитации бруса. Чтобы изготовить соединение, также требуется комплект из 2 элементов.

Универсальные

После прохода инструмента получают 2 плоскости, полностью совместимые между собой, имеющие паз и шип. Оба последних располагаются под углом друг к другу.

Для сращивания деталей также применяется микрошиповая фреза.

Оснастку можно применять как для продольного сращивания заготовок (при изготовлении щитов), так и для торцевого сращивания деталей.

Для углового сращивания древесины также используется оснастка из серии комбинированных, позволяющая подготовить места соединения под углом 45 градусов.

Следует отметить, что для обработки заготовок, которые необходимо срастить, применяют одну и ту же комбинированную фрезу. Оригинальная конструкция оснастки позволяет добиться максимального качества стыковки деталей, а также значительно экономит время, поскольку менять инструмент не нужно.

Классификация

В соответствии с общепринятой классификацией для обработки дерева применяют фрезы форм, отраженных в таблице.

Существуют разнообразные подвиды, отличающиеся по конструкции, форме лезвий, применению.

Так, с помощью шарового (шарообразного или сферического с круглой головкой) инструмента можно выполнять художественную резьбу по дереву. Есть изделия специального назначения, применяемые для резки ламината, деталей мебели, ручек, поручней.

Комбинированный вид представляет собой комбинацию пазовой фрезы и шиповой, применяется для сращивания досок.

Погружные инструменты применяют для фрезеровки пазов. Для получения аккуратных пазов выпускают модели с удлиненным хвостовиком.

Фигирейные фрезы

Применяют инструмент при изготовлении филенок, а именно для декоративной обработки ребер деталей. Вся оснастка имеет упорный подшипник, закрепленный снизу. Фреза с подшипником может обрабатывать не только прямоугольные заготовки, но и фигурные. Следует знать, что инструменты для филенок имеют диаметр от 50 до 70 м, поэтому, чтобы их эффективно использовать, необходимо иметь аппарат с мощностью не менее 1500 Вт. Для бытового фрезера обработка филенки данным типом оснастки станет непосильной задачей.

Для изготовления дверей ручным фрезером (имеется ввиду кухонных фасадов) потребуется приобрести специальный набор, состоящий из трех элементов.

В наборе имеются следующие фасадные фрезы: одна филенчатая и две оснастки для мебельной обвязки (профиль-контрпрофиль).

Горизонтальные

Применяют для предварительной обработки филенки. Чтобы сформировать шип для вставки в паз рамы, потребуется дополнительно обрабатывать кромку.

Вертикальные

Чаще всего вертикальные фигирейные резаки используют для изготовления плинтуса.

Горизонтальные двухсторонние

Данный тип оснастки заметно упрощает производственный процесс, поскольку за один проход инструмента на кромке появляется соединительный шип и часть филенки определенной конфигурации.

Кроме вышеперечисленных разновидностей оснастки, многие мастера применяют и самодельные фрезы. Обычно они представляют собой стандартные слесарные сверла, переточенные особым образом. Как это делается в домашних условиях, можно узнать из видео.

Критерии выбора режущего инструмента по дереву

При выборе фрез по дереву для ручного агрегата, следует уделить внимание следующим параметрам оснастки.

Диаметр и размер хвостовика

Следует учитывать, что некоторые зарубежные производители фрез могут указывать диаметр хвостовика в дюймах. В большинстве случаев, если на агрегате установлен цанговый зажим, то проблем с установкой оснастки не будет, конечно же, при условии, что диаметр цанги соответствует диаметру хвостовика.

Важно знать, что цанга ручного агрегата – это не кулачковый патрон дрели, в который можно зажимать инструмент разного диаметра. Внутренний диаметр цанги должен строго соответствовать диаметру хвостовика оснастки. Трудности могут возникнуть, если купить оснастку с хвостовиком 1/2ʺ (12,7 мм) и попытаться ее вставить в цангу с диаметром 12 мм. В то же время, хвостовик с диаметром 6 мм без проблем зажмется в цанге на 1,4ʺ (6,35 мм).

Перед покупкой фрезы, особенно дорогостоящей, изучите инструкцию к агрегату и узнайте, какая цанга на нем установлена.

Длина хвостовика оснастки также имеет большое значение. Не вся она имеет удлиненные хвостовики, и порой их размеров не хватает, чтобы использовать инструмент, например, при расширении глубоких пазов. Также длинные хвостовики оснастки могут понадобиться при закреплении агрегата под столом. В таком случае принято использовать удлинитель фрезы, который зажимается в цанге агрегата.

Материал лезвий

Это важный критерий при выборе оснастки. Изделие может быть изготовлено из быстрорежущей стали (HSS) или из твердосплавной (HM). Лезвия из быстрорежущей стали без труда справляются с мягкими породами древесины невысокой плотности. Но для обработки твердых пород дерева данные резаки не подойдут. В таком случае их можно заменить оснасткой с твердосплавными лезвиями.

Расположение режущих элементов

Лезвия на инструменте могут располагаться вертикально, то есть параллельно оси хвостовика, либо под определенным углом к ней. Вертикально расположенные лезвия работают по принципу рубанка и в большей мере рубят древесину, чем ее режут. Поэтому, если лезвия немного затупились, они будут оставлять следы на обработанной ими поверхности, которые придется вышлифовывать.

Лезвия, расположенные под углом к оси инструмента, работают намного чище и не образовывают сколов.

Фреза по дереву для ручного фрезера: выбор оптимального набора для работы

Покупка подходящего инструмента для обработки древесины не является гарантией отличного результата. Чтобы обработка материала была точной и качественной, желательно приобрести хорошее оснащение. Для этих целей предназначены наборы фрез по дереву для ручного фрезера, которые включают комплект режущих деталей, подходящий для выполнения определенных работ.

Выбирая фрезы для фрезера по дереву, необходимо обратить внимание на их форму, от этого зависит тип проделываемого отверстия и, соответственно, область применения

Какие лучше купить фрезы по дереву для ручного фрезера

Подбирая оснащение для ручного фрезера, нужно обращать внимание на основные критерии:

1. Качество исполнения.
2. Уровень термической прочности.
3. Тип соединения режущей части с хвостовиком.
4. Материал припоя.

Перед тем, как приобрести набор фрез по дереву, следует обратить внимание на качество пайки. Она должна быть выполнена так, чтобы в процессе длительной эксплуатации инструмент не потерял свою продольную устойчивость. Особенно это касается тех случаев, когда в работе используются изделия, изготовленные из твердых пород древесины, например, груши, граба, дуба и т.п.

Качественными считаются припои следующих марок: ПСр 37,5 и ПС р40. Они характеризуются повышенным содержанием меди и серебра. Если для пайки пластин и хвостовика использован материал другой марки, скорее всего, в его составе присутствует никель, который не обеспечивает необходимого уровня прочности соединений. Не допускается использование элементов в наборах фрез для ручного фрезера, в которых рабочая режущая часть соединена с хвостовиком сварным способом. Такая оснастка не лучший вариант.

Выбирая монолитные фрезы нужно в первую очередь оценить марку стали

Монолитные фрезы также нужно проверять на твердость материала изготовления. Эту операцию можно произвести в домашних условиях. Для этого достаточно пройтись по рабочей части фрезы тарированным напильником. Если на поверхности не остаются видимые отметины, значит, элемент изготовлен из качественного материала. Оптимальная твердость составляет 58-62 HRC.

Обратите внимание! Качество работ зависит еще и от наличия дополнительных приспособлений. Поэтому желательно приобрести набор шаблонов и упоров.

Краткий обзор каталога фрез Энкор для ручного фрезера

Очень часто производители предлагают мастерам приобрести готовый набор, предназначенный для выполнения однотипной работы. Например, некоторые фрезы Энкор по дереву для ручного фрезера объединены в комплекты, которые позволяют получить определенный результат. Такие наборы используются для изготовления одинаковых соединений или деревянных изделий. Причем во втором случае фрезы позволяют совершить полный цикл обработки.

В каталоге фрез Энкор встречаются наборы с разным количеством элементов. Например, комплект, состоящий из двух комбинированных рамочных фрез с хвостовиком 12 мм, можно использовать для создания рамочных изделий. Эти элементы рассчитаны не только на формирование внутренней кромки. Они могут быть использованы в качестве фрез для углового сращивания для ручного фрезера.

Фрезы «Энкор» изготавливаются из высококачественных материалов и характеризуются точно рассчитанной геометрией режущей кромки

С помощью такого набора можно создавать не только рамочные изделия, например, тонкие переплеты окон, но и сращивать деревянные доски в большие щиты.

Разумеется, каждая из фрез этого комплекта, может выступать в качестве самостоятельного элемента, с помощью которого можно выполнять другие операции по обработке деревянных изделий.

Потребители могут купить набор фрез по дереву Энкор для изготовления вагонки. С помощью этих элементов можно сформировать кромку деревянных изделий, которые впоследствии можно использовать для внутренних отделочных работ. Кроме этого производитель предлагает наборы декоративных фрез, которые могут включать от 4 до 12 элементов с различной конфигурацией. Средняя цена наборов находится в диапазоне от 1370 до 8300 руб.

Обзор каталога фрез по дереву для ручного фрезера СМТ

Продукция итальянского производителя СМТ пользуется высоким спросом у потребителей. В продаже представлены отдельные режущие элементы и целые наборы, предназначенные для выполнения различных работ.

СМТ (Италия) — премиум бренд известен во всем мире, как производитель высококачественного деревообрабатывающего режущего инструмента

В каталоге присутствуют следующие виды фрез СМТ по дереву для ручного фрезера:

• пазовые и концевые;
• обгонные;
• для мебельной обвязки и для сращивания;
• дисковые;
• Т-образные и «Ласточкин хвост»;
• филенчатые;
• кромочные калевочные;
• профильные;
• фуговальные и фасочные.

Наборы, которые предлагает производитель, предназначены для выполнения определенных видов работ или для формирования конкретных соединений. Покупатель может приобрести готовый комплект, предназначенный для изготовления дверей, мебельных фасадов, вагонки, обвязки и различных переплетов. Стоимость наборов варьируется в пределах 5610-63000 руб.

Фреза марки СМТ по дереву цилиндрическая, для нарезки шипов (наиболее известная модификация – «ласточкин хвост»)

Покупка ручных фрез по дереву: цена на популярные виды изделий

Фрезы по дереву подходят не только для изготовления изделий из цельного массива. Эти элементы могут использоваться для обработки таких пиломатериалов, как фанера, ДСП, шпон, ДВП и т.п.

Средние расценки на фрезы Энкор:

Существующий ассортимент комплектующих для ручного фрезера имеет несколько вариантов классификаций. Эти изделия отличаются по конструкции, строению зубьев, а также материалу изготовления. Подобрав фрезу с необходимыми характеристиками можно создать в деревянной заготовке кромку, канавки, уступы, пазы и другие элементы желаемого размера и конфигурации. Кроме этого режущие детали используются для установки различных функциональных и конструктивных элементов. Например, петель, замков, защелок.

Фрезы по камню

Чтобы обработать искусственный камень фрезером (ручным), можно применять традиционные виды фрез, предназначенные для дерева, но только с твердосплавными лезвиями. Здесь имеется одни нюанс: искусственный камень – это композитный материал, имеющий в составе мельчайшие абразивные частицы. Поэтому, из какого бы твердосплавного материала не была сделана фреза, ее хватит лишь на обработку не более 10 погонных метров заготовки из камня. Далее, затупившиеся лезвия не будут давать требуемую чистоту, например, склеиваемых поверхностей, что повлияет на качество соединения.

Поэтому профессионалы советуют использовать лучшие фрезы от известных производителей, таких как Festool, Leuco, Titman, Leitz, Dimar. Ресурс режущих инструментов, изготовленных этими предприятиями, в 5-10 раз выше, чем у обычных твердосплавных инструментов. “Фирменной” оснасткой уже можно провести обработку от 60 до 100 метров композита.

Фрезы для дерева и камня имеют сходство по своему виду и даже имеют одинаковые названия. Некоторые из них очень часто используются для выполнения операций по камню. Но существуют резаки, специально разработанные для обработки изделий из композита.

Фреза “антиперелив”

С помощью данной фрезы по камню можно создавать отливные бортики на кухонных (туалетных) раковинах и столешницах из композита. Обычно полное образование бортика происходит за 2 прохода инструмента.

Также есть модификация резака “антиперелив”, имеющая упорный подшипник.

Фреза “волна”

Этот инструмент предназначен для подготовки поверхностей перед сращиванием. Режущая часть оснастки имеет волнообразный профиль.

Пазовая под инкрустацию

Оснасткой выбирается паз, в дальнейшем предназначенный под инкрустацию композитными материалами.

Ремонтный набор для камня

Данный набор применяется для устранения повреждений на поверхности изделий из искусственного камня. В наборе имеется 2 элемента. Одним делается пробка, а вторым – отверстие под нее.

Также для обработки композитов можно использовать фрезы от компании CERATIZIT.

Это алмазные фрезы, которые отличаются своей износоустойчивостью. Изготавливаются они методом спекания нескольких слоев алмазной крошки. Многослойность покрытия позволяет продлить срок службы инструмента, поскольку во время его работы на замену сработавшимся слоям проступают новые слои абразива.

Фрезы по металлу

Специально созданной оснастки по металлу для ручного фрезера не существует. Обычно мастера используют оснастку, предназначенную для станков, с подходящим диаметром хвостовика. Чаще всего на ручных агрегатах используют концевые фрезы для создания пазов. Но следует знать, что фрезер является машиной, развивающей высокие обороты, что не очень подходит для концевых резаков. Поэтому металл должен сниматься минимальными слоями, толщиной в несколько десятых мм, и в несколько проходов. На следующем фото показана спиральная фреза по металлу.

Также на фрезерах можно устанавливать борфрезы различной конфигурации, которые без труда справляются со сталью, чугуном, нержавеющей сталью, латунью и даже титаном. Но поскольку они чаще всего имеют малый диаметр хвостовика (6 мм), то для установки в восьмимиллиметровую цангу потребуется переходник.

Борфрезы по металлу бывают следующих видов.

1. Дисковые. Можно выполнять всевозможные надрезы и обрабатывать пазы.



2. Конические (60°). Применяют для зенкования отверстий.
3. Конические с обратным конусом. Оснастку применяют для расшлифовки пазов, обработки острых углов заготовки, снятия сварных швов в углах изделия, обработки труднодоступных мест отверстий.



4. Конические с закруглением. Применяют для обработки сопряжений, зачистки сварных швов, обработки плоскостей.
5. Конические заостренные. Инструментом можно обрабатывать острые углы, места сопряжения деталей, а также производить фрезеровку в труднодоступных местах.
6. Овальные. Ими обрабатывают и расширяют отверстия, а также выравнивают сварные швы в углах деталей.

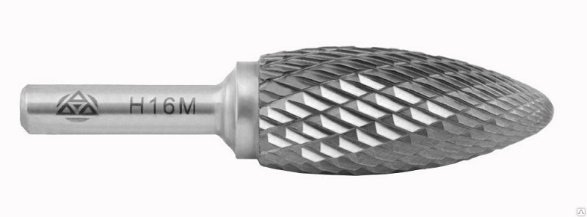

7. Пламевидные. Благодаря универсальной форме инструмент используют для создания галтелей, а также для их обработки.



8. Сферические. Оснастку можно применять для обработки отверстий, создания сопряжений полукруглой формы и обработки пазов.



9. Сфероконические заостренные. Можно проводить обработку меду соединенными под острым углом плоскостями.



10. Сфероконические закругленные. Обрабатываются сопряжения с внутренними радиусами.



11. Сфероцилиндрические. Можно обрабатывать кромки, профили, сварные швы, радиусные пазы. Также данной оснасткой снимают фаски и заусенцы и подготавливают поверхность для сварки.



12. Цилиндрические с гладким торцом. Используются для обработки контуров, швов после сварки, кромок, для снятия фасок и удаления заусенцев.



13. Цилиндрические с зубьями. Оснастку с зубьями на торце используют для тех же целей, что и оснастку с гладким торцом. Только данный тип инструмента может работать одновременно в двух плоскостях под прямым углом.

Разновидности диаметра хвостовика

Первое, на что нужно обратить внимание, это — совместимость основного инструмента и оснастки. В специализированных магазинах широкий выбор сменных фрез различной конструкции, и при покупке нужно уточнить диаметр хвостовика. Для этого стоит посмотреть в паспорте изделия стандарт, по которому он сделан.

Обычно в комплекте предусмотрено два вида крепления. В метрической системе это размеры 6,8 и 12 мм. Почти все отечественные производители предлагают этот стандарт. Импортные изделия часто имеют дюймовые комплектующие. Цанги имеют размеры 6,35 и 12,7 мм. Оснастку разных стандартов менять нельзя. Рабочий ход цанги всего несколько десятых миллиметра.

Приспособления для ручного фрезера

Основная задача, которую выполняют различные приспособления для данного агрегата – это расширение функциональных возможностей устройства. Некоторые из приспособлений идут в комплекте с аппаратом, но остальные приставки к фрезеру необходимо приобретать отдельно или изготавливать собственноручно.

Параллельный упор

Данное приспособления имеется в стандартной комплектации любого фрезера.

Упор позволяет производить прямолинейные резы на заготовках. В качестве базовой направляющей используется кромка заготовки либо направляющая шина.

Направляющая шина

Шина выполняет роль направляющей, по которой движется упор аппарата. Используя данное приспособление, производят прямолинейное фрезерование заготовок.

Циркуль

Данное приспособление крепится к подошве агрегата и позволяет производить радиальную фрезеровку и вырезание окружностей.

Выборка пазов

Для выборки пазов определенной ширины используют приспособление для фрезера, показанное на следующем рисунке.

Ширина паза регулируется одной площадкой. В данном случае применяется прямая пазовая фреза с верхним подшипником.

Копир

Для перенесения какого-либо сложного орнамента или узора на заготовку используют специальные приспособления — копиры (пантографы).

Работает копир следующим образом:

• заготовка укладывается под установленный в пантографе агрегат;
• на нужном расстоянии от копира размещается орнамент или узор, который необходимо скопировать;
• указка пантографа устанавливается в начальную позицию, после чего включается двигатель агрегата;
• все движения указки по рисунку с точностью передаются на фрезер, и он вырезает на заготовке копию требуемого узора.

Копировальные кольца и шаблон

Копировальная втулка нужна, в первую очередь, для защиты шаблона от воздействия лезвий инструмента. Кроме этого, копировальное кольцо, передвигаясь по кромке шаблона, передает все его формы фрезе, которая и обрабатывает деталь, находящуюся под приспособлением.

Если отверстие в шаблоне превышает размеры подошвы аппарата, то его можно установить на площадку подходящих размеров.

Обработка тел вращения

Данное нехитрое приспособление позволяет вырезать поперечные и продольные пазы в заготовках цилиндрической формы (точеные ножки стола, столбы, балясины).

Шипорезное приспособление

Чтобы изготовить шипы для ящичного соединения, прямые или ласточкин хвост, используют шипорезное приспособление.

Использование данной приставки позволяет изготавливать шипы с равными расстояниями между ними, благодаря чему соединение деталей происходит идеальным образом.

Приспособление шип-паз

Соединение шип-паз является самым распространенным в столярном деле.

Чтобы изготовить данное соединение, существуют специальные приспособления, называемые пантороутерами.

Несмотря на кажущуюся сложность конструкции, данный станок легко изготавливается своими руками по чертежам, которых достаточно в интернете.

Стол для фрезера

Устанавливая ручной агрегат в стол, вы получаете стационарный мини-станок. С его помощью удобно обрабатывать мелкие и длинные детали, которые не получается зажать струбцинами. В продаже имеются уже готовые фрезерные столы, специально предназначенные для закрепления ручных фрезерных машин. Ниже показан стол, выпускаемый компанией Корвет.

Но как показывает практика, большинство мастеров предпочитают изготавливать фрезерные столы своими руками, поскольку конструкция их не отличается сложностью. Стол под фрезер можно изготовить из толстой фанеры или из ЛДСП толщиной от 16 мм.

Приспособление для филенок

Если вырезать равнобедренный треугольник, например, из фанеры, и закрепить его на подошве фрезера, как показано на следующем рисунке, то получится нехитрое приспособление для обработки филенок дверей.

Данная накладка позволяет проводить дополнительное декорирование уже готовых дверей, не разбирая их, без применения шаблонов.

Как заточить фрезу в домашних условиях

Заточка фрезы должна проводиться только после полного удаления нагара и загрязнений с ее корпуса и режущих элементов. Для этих целей лучше использовать специальную очищающую жидкость (показана на рисунке ниже).

Нанесите средство на режущие части оснастки и подождите несколько минут, чтобы оно растворило нагар. Затем следует взять обычную зубную щетку и тщательно очистить лезвия от оставшихся загрязнений. После очистки можно приступать к самому процессу заточки. Для проведения данной операции в домашних условиях предварительно потребуется приобрести комплект алмазных брусков, отличающихся зернистостью.

Для грубой заточки применяют бруски с более крупным зерном. Но процесс правки лезвий должен всегда завершаться полировкой самым мелким абразивом.

Чтобы заточить фрезу, выполните следующие действия:

• разместите брусок на краю стола и смочите его водой. Если потребуется, зафиксируйте приспособление;
• уложите оснастку на брусок так, чтобы ее режущая кромка соприкасалась с бруском по всей длине;
• водите фрезой по наждаку плавными движениями с одинаковой силой нажима, периодически смачивая его водой;
• делайте одинаковое количество движений для каждого лезвия оснастки, чтобы стачивание кромок происходило равномерно.

Если приготовленная под заточку оснастка имеет упорный подшипник, то его необходимо снять до начала процесса.

Конечно же, если есть такая возможность, фрезу лучше сдать на заточку в специализированную мастерскую, где ее восстановят на точном оборудовании. Эта процедура стоит недорого, если сравнивать со стоимостью алмазных брусков.

Типы конструкций фрез

Различают следующие типы:

• сборные – просты в изготовлении и наиболее популярны. Представляют из себя элементы режущей части, приваренные к стальной основе;
• со сменными кромками – этим видом можно пользоваться дольше за счет возможности перевернуть двухстороннее лезвие, когда оно затупилось;
• монолитные – представляют из себя цельный кусок металла, в котором вырезана режущая часть. Невозможность сломать нож в такой фрезе компенсируется необходимостью замены всей детали после нескольких заточек.
