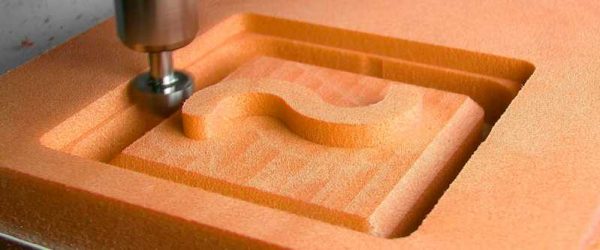

Фрезерование – это вид механической обработки материалов при помощи специального режущего инструмента – фрезы. Метод позволяет получить высокий квалитет точности и степень шероховатости обрабатываемой поверхности. К тому же его отличает значительная производительность.
Обработка поверхностей осуществляется методом встречного фрезерования, когда вращение режущего инструмента противоположно направлению подачи, и попутным фрезерованием – способом, при котором направление вращения фрезы и подачи идентичные. Используя фрезы с режущими кромками из современных сверхтвердых материалов, можно заменить операцию шлифования.
Фрезерное оборудование разделяется на универсальное и специализированное. В первом случае это станки общего назначения для выполнения продольного и непрерывного фрезерования, с инструментом, установленным на консоли и нет. Во втором – механизм для нарезания резьбы, шлицов, изготовления шестерен и шпоночных пазов и фрезерования по копиру.
В производстве зачастую возникает потребность в изготовлении нескольких штук, партии, а то и серии идентичных деталей. Для этого используют фрезерное оборудование, оснащенное пантографом.
В домашнем хозяйстве функции фрезерного станка, как правило, выполняет ручной фрезер. Для выполнения максимального перечня работ фрезер оснащается целым комплектом приспособлений. Основная оснастка поставляется вместе с оборудованием, дополнительная приобретается или изготавливается самостоятельно. Это самые различные упоры, прижимы, шаблоны. Но можно пойти еще дальше и изготовить копир для фрезерования объемных деталей.
Фрезерно-копировальное оборудование: принцип работы
Принцип работы такого устройства заключается в четкой передаче движений копировальной головки через профиль-держатель режущему инструменту.
Приобрести копировальный фрезерный станок довольно трудно, поэтому народные умельцы изготавливают его своими руками из подручных материалов. Все происходит методом проб и ошибок. Поэтому мастера советуют сначала собрать дупликарвер, а уж потом внедрять его в серийное производство. Как правило, этому этапу предшествует не одна серьезная подгонка и переделка.
Техника работы кольца

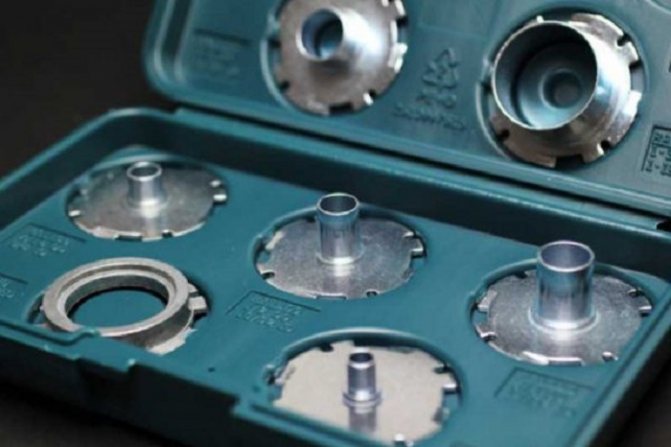

Копировальные кольца в наборе
Работа данного приспособления производится достаточно просто.
При ведении фрезера вдоль шаблона предоставляется возможность получить рисунок, который полностью соответствует этому шаблону.
С помощью этого метода можно с легкостью изготовить эффектную дверную табличку.
Наиболее часто данный способ применяется при возникновении необходимости в установке дверных петель заподлицо.
В данном случае предоставляется возможность самостоятельно произвести шаблон. По нему производится фрезерование нескольких пазов, в которые в дальнейшем будут устанавливаться петли.
Изготовление шаблона является достаточно длительным процессом. Несмотря на это, производство самих пазов будет осуществляться в течение нескольких секунд.

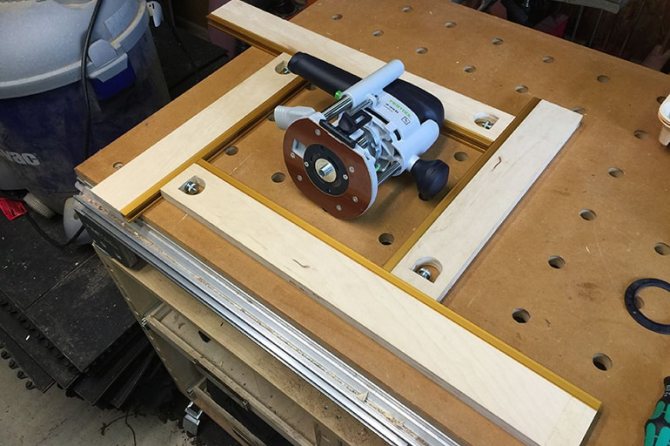

Очень часто для фрезерования осуществляется покупка готового шаблона. Его необходимо зажать струбцинами.
В него необходимо вставить фланец данного приспособления, а после этого только включить фрезер. Далее производится помещение фрезы в деталь и перемещение фрезера в соответствии с формой шаблона.
Фрезерование деталей с использованием шаблона производится по достаточно простой технологии. При фрезеровке отпечаток шаблона осуществляется не на всю толщину.
При этом наблюдается наличие небольшого расстояния между такими приспособлениями, как край шаблона и выфрезерованный паз.
Для того чтобы устранить данный дефект, необходимо приложить петлю в соответствующем месте и обвести ее карандашом. Между фрезой и данным приспособлением необходимо определить расстояние в соответствии с вышеописанной формулой.
Далее производится выпиливание шаблона. Для шлифовки его края необходимо использовать мелкую наждачку. Фрезеровка должна производиться в два этапа с обеих сторон петли.
Также необходимо высечь углубления для штифтов петли. Это обеспечит возможность получения одного уровня между поверхностью материала и петлями.
Копировальные кольца для фрезера, видео о которых представлено ниже – это идеальный вариант получения максимально точных заготовок.
Фрезерно-копировальное оборудование: сферы применения
На фрезерных копировальных станках можно обрабатывать не только плоские, но и объемные детали. С их помощью, наравне с простыми фрезерными операциями, можно выполнять гравировку, повторять рисунки, узоры и надписи. Конструкция станка довольно проста, и ее под силу изготовить любому мастеру.
Копировально-фрезерные станки позволяют обрабатывать не только деревянные детали, но и чугунные, стальные и пластмассовые заготовки, а также изделия из цветных металлов. Это обеспечивается качественным инструментом из быстрорежущей стали и твердых сплавов. Копировальный станок позволяет фрезеровать не только прямые, но и криволинейные поверхности. При этом детали получаются совершенно идентичные.
Копировальные втулки для фрезера
Установку следует производить с помощью двух болтов крепления. Монтируются они в отверстия с резьбой на подошве фрезера, которые там имеются. Есть отдельный класс втулок, они имеют регулировку по высоте. Их необходимо использовать там, где требуется плотное прилегание самой втулки к шаблону или правилу на предельно большой площади. Фиксируются они с помощью зажимного винта или же ввинчиваются снизу плиты. Производитель изготавливает диаметры направляющей поверхности втулки разными по величине и делает это для того, чтобы была возможность работать с различными по диаметрам фрезами, а также создавать сочетания фрез со втулками. Длина отрезка, ограниченного кромкой шаблона и линией разреза, определяется разницей диаметров направляющей плоскости копировальной втулки и цилиндра. При работе с шаблоном следует учитывать этот параметр. Длина отрезка от втулки до фрезы примерно равна 3–4 мм. Это делается для того, чтобы обеспечить свободный выход стружки, возникающей в процессе работы. Для защиты обрабатываемой детали важно, чтобы фланец и головки крепящих винтов втулки не выходили за плоскость подошвы фрезерного аппарата. Фланец втулки обязательно должен быть плоским, плотно входить в предназначенный для него паз. Перед установкой втулки необходимо очистить этот паз от стружки и смолы. Величина толщины шаблона играет важную роль в процессе работы. При этом она должна быть такой толщины, чтобы втулка не упиралась в заготовку. Это нужно для того, чтобы она выступом не портила деталь. С ее помощью можно заниматься фрезеровкой вкладышей, углублений, а также вырезать различные декоративные элементы.
Копировальное кольцо для фрезера Фиолент

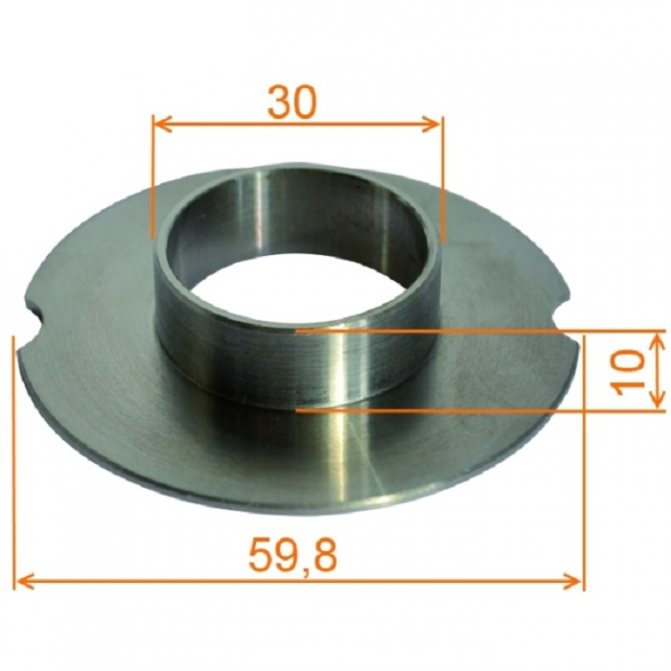

Копировальное кольцо представляет собой круглую пластину с выступающим буртиком, скользящим при работе вокруг шаблона. Таким способом обеспечивается требуемая траектория движения режущего элемента фрезера. Крепится кольцо с помощью винтов на подошве фрезерного аппарата. В процессе работы кольцо защищает шаблон от режущего воздействия зубцов фрезы. Для копировального кольца характерны такие свойства, как прочность, надежность, долговечность, устойчивость к износу.
На российском рынке вы сможете приобрести эти изделия фирмы Фиолент по невысокой цене – около 10–20 у. е. Продукция фирмы Фиолент является бюджетной и рассчитана на массовый сегмент потребителей.

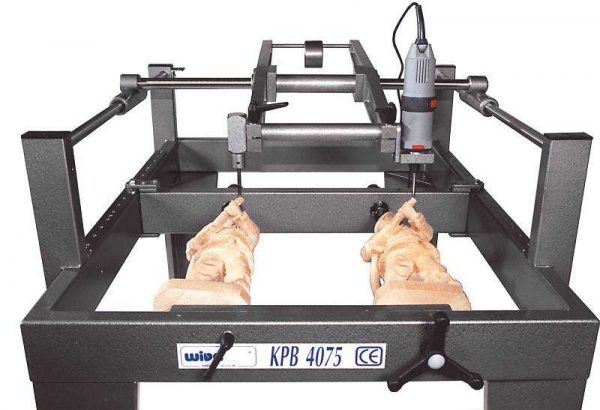

Фрезерно-копировальное оборудование: конструкция
Типовая конструкция копировально-фрезерного станка совершенно простая. Она состоит из рабочего стола и системы направляющих с зажимами для крепления фрезера и копира.
Изготовить универсальный копировально-фрезерный станок в домашних условиях довольно сложно, да и в этом нет большой необходимости. Для домашних условий создается обычно оборудование с узконаправленной специализацией.
Что это такое и для чего она нужна?

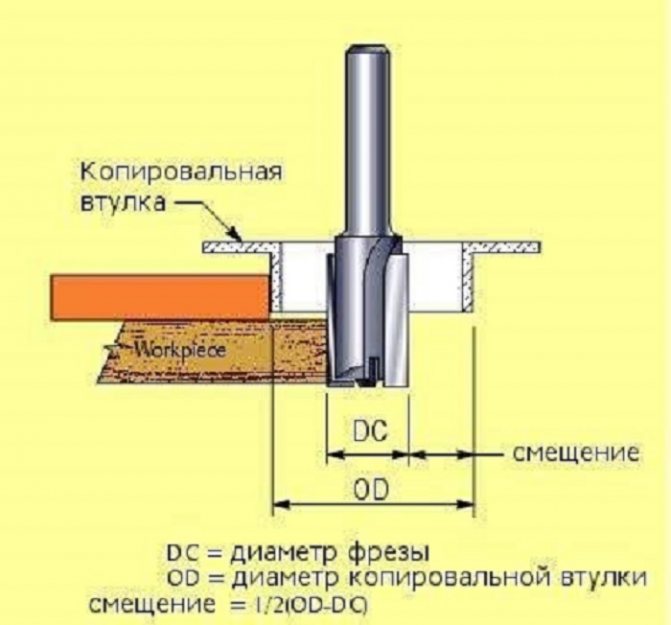

Копировальная втулка – кольцо, скользящее по кромке шаблона. В результате фреза точно повторяет заданный контур и не пересекает линии разметки. Невозможно ровно резать заготовку, направляя инструмент вручную, тем более сделать несколько совершенно одинаковых деталей.
Копировальная втулка состоит из кольца и фланца. Ось симметрии приспособления, совпадает с осью вращения шпинделя. Фланец выполняется по размеру отверстия опорной плоскости фрезера, и крепится на нее. Когда на корпус с двигателем надавливают, рабочая часть инструмента опускается по направляющим, перпендикулярно опорной подошве.
Фреза оказывается ниже подошвы, и врезается в обрабатываемую деталь. Копировальное кольцо упирается боковой поверхностью в торец шаблона, не пуская инструмент за его границы. Используя трафарет, можно вырезать на детали рисунок любой сложности. Достаточно пройти по контуру фрезой, затем зачистить всю площадь занижения.
Изготовление копировально-фрезерного станка: материалы
Чтобы создать дупликарвер в домашних условиях своими руками, следует начертить элементарный эскиз, который и станет руководством к дальнейшим действиям. Кроме того, нужно запастись некоторыми материалами. Это:
- Коленный цементированный полированный вал Ø 16 мм.
- Линейные подшипники в количестве 2 шт.
- Рельсовые направляющие длиной 900 мм – 2 шт. Для удобства крепления их длина принимается кратной 150.
- Разрезные линейные подшипники в количестве 4 шт. Желательно применение подшипников с поджимным винтом для регулировки плотности посадки на направляющую.
- Профильная труба 30×60 с толщиной стенки до 3 мм.
- Металлическая пластина длиной 900 и шириной 100 мм.
- Концевые стойки в количестве 2 шт.
- Подвижный элемент в виде пластины – 1 шт.
- Коромысло для крепления копира и фрезера – 2 шт. Длина выбирается произвольно.
- Подвижные муфты – 2 шт.
- Профильная труба 40×40 с толщиной стенки до 3 мм.
- Корончатая муфта для поворота детали и шаблона.
Как пользоваться таким приспособлением для фрезера?
Трафарет накладывается на обрабатываемую деталь по разметке и фиксируется. Сверлом делается отверстие. В него заводится фреза, и производится обработка по контуру.
Справка! При работе фрезой с режущими кромками по торцу, на направляющих фрезера выставляются ограничители по глубине выборки и сверло не используют.

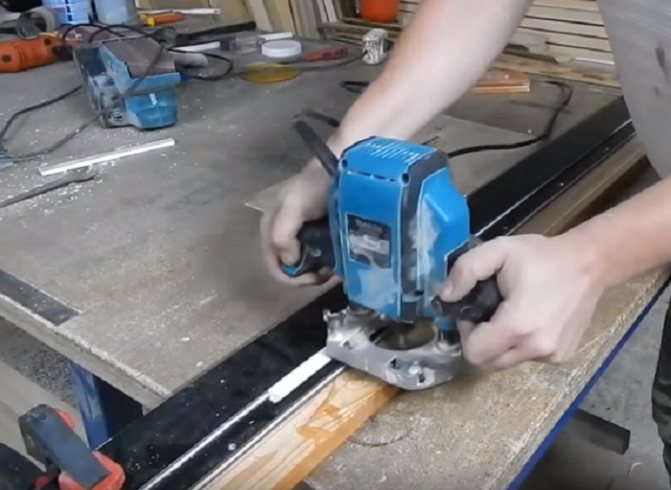

В повседневной жизни чаще всего фрезеровку пазов с применением копировальной втулки применяют при установке дверей. Мастера на месте с высокой точностью вырезают пазы под ручки, замки, делают занижение под планки навесов.
Важно!
Копировальная втулка позволяет делать пазы разной ширины одной фрезой меньшего диаметра за 2 прохода.
В столярных мастерских по шаблону вырезаются декоративные элементы мебели. Используя фигурные фрезы, столяр изготавливает партии деталей со сложным узором. Копировальная втулка делает доступными и простыми выборки пазов и углублений любой конфигурации. Достаточно правильно сделать шаблон и отрегулировать глубину обработки.
Изготовление копировально-фрезерного станка: инструмент
После этого нужно подготовить инструмент, который обязательно пригодится для сборки конструкции станка. Это:
- угловая шлифовальная машинка;
- отрезной и зачистной диск;
- сварочный аппарат;
- маска для сварки;
- лепестковый диск или щетка;
- саморезы для крепления рельсовых направляющих и подвижных элементов;
- электродрель;
- шуруповерт;
- измерительные инструменты: рулетка, штангенциркуль;
- кернер и чертилка.
Применение кольца
При использовании фрезеровального кольца предоставляется возможность фрезеровки по шаблону. При этом осуществляется копирование одного и того же рисунка на заготовку.
Выполнение определенных работ требует наличия не только столярных навыков, но и умения обращаться с инструментами. Например для того чтобы установить дверные петли, необходимо потратить большое количество времени.
Для его сокращения применяется ручная фреза, в которую предварительно устанавливается копировальное кольцо. С его помощью можно произвести максимально точное фрезерование мелких деталей.
Копировальное кольцо предназначается для защиты шаблона от фрезы. При работе инструмента по краю шаблона скользит фланец.
Он должен иметь оптимальный размер, что позволит фрезе свободно вращаться во время работы. Именно поэтому производится учет расстояния между фрезой и данным приспособлением.
Для того чтобы узнать оптимальное расстояние между данным приспособлением и фрезой, необходимо от диаметра фрезы отнять диаметр данного приспособления. Полученная величина разделяется на два.
Это число и станет оптимальным расстоянием между фрезой и данным приспособлением. Если изготавливаются шаблоны, которые имеют цифры, то это требует увеличения расстояния между фрезой, перемещение которой осуществляется внутри шаблона, и данным приспособлением. При этом сам шаблон должен быть немного больше.
Для того чтобы определить особенности перемещения фрезы, между ней и данным приспособлением добавляется расстояние. Например, если используется фреза в 12 миллиметров и копировальное кольцо, диаметр которого составляет 16 миллиметров, то с помощью данного инструмента можно прикрепить петли для раскладного стола заподлицо, размер которых составляет 30х71 миллиметр.
После того, как копировальное кольцо будет установлено, оно должно сместиться под основанием на пять миллиметров.
Для изготовления шаблона необходимо использовать дощечку, толщина которой составляет не менее шести сантиметров. Из нее необходимо отпилить небольшой кусочек.
Его размер должен полностью соответствовать размеру инструмента, что позволит получить качественную опору. С одной стороны необходимо отметить место, на которых будут крепиться петли.
После этого добавляется расстояние между фрезой и копировальным кольцом в соответствии с вышеописанной формулой.
Расчет расстояния между данным приспособлением и фрезой производится достаточно просто. Его можно произвести самостоятельно даже мастеру без соответствующего опыта.
Если копировальные кольца для фреза подобраны правильно, то это позволит обеспечить максимально качественное проведение работ.
Изготовление копировально-фрезерного станка: пошаговая инструкция
После того как все готово, начинается непосредственная сборка копировально-фрезерного станка.
Шаг №1
Из профильной трубы 30×60 необходимо отрезать два куска длиной 950 мм для крепления рельсовых направляющих. Запас в 50 мм нужен для установки концевиков, дабы исключить соскакивание линейных подшипников.
Шаг №2
Профильную трубу 40×40 нужно порезать на заготовки для основания. Руководствуясь имеющимся эскизом, нужно отрезать два куска по 1350 мм и два куска по 900 мм.
Шаг №3
Из этой же трубы необходимо отрезать небольшие стойки. Их линейный размер зависит от высоты обрабатываемых впоследствии деталей.
Шаг №4
Теперь необходимо убрать с труб ржавчину. Для этого можно воспользоваться лепестковым диском или щеткой.
Важно! Перед использованием щетки обратите внимание на максимальное количество рабочих оборотов на ней и болгарке. Величина частоты вращения на щетке должна превышать число оборотов оборудования.
Шаг №5
После этого обвариваем все стыки и зачищаем швы зачистным кругом толщиной 6 мм.
Шаг №6
Затем необходимо добиться параллельности рельсовых направляющих. Для этого нужно сделать соединение стойки и основания рельсовой направляющей разъемным. Необходимо взять шайбу по внутреннему размеру стойки, приварить к ней гайку и вкрутить болт. Болт на этом этапе нужен для того, чтобы установить гайку с шайбой в полости трубы-стойки заподлицо и в строго вертикальном положении, а при ее сварке не повредить резьбу. Проделать это нужно со всеми четырьмя стойками.
Шаг №7
Стойки приварить к основанию.
Шаг №8
В основании рельсовой направляющей в месте соединения со стойками нужно просверлить отверстия: в верхней полке под головку болта, в нижней – под резьбу.
Шаг №9
Установить рельсовые направляющие на основание (трубу 30×60), предварительно просверлив отверстия, и закрепить саморезами по металлу.
Шаг №10
Произвести монтаж оснований с рельсовыми направляющими и затянуть болтами.
Шаг №11
Проверить параллельность направляющих. В случае ее отсутствия необходимо произвести регулировку путем подкладывания фольги разной толщины на стойки под направляющую.
Шаг №12
На металлической пластине нужно разметить и просверлить отверстия для крепления разрезных линейных подшипников и концевых стоек.
Шаг №13
После этого нужно изготовить подвижный элемент путем сварки к металлической пластине коромысел длиной 300 мм для щупа и фрезера, затем прикрепить к нему линейные подшипники.
Шаг №14
После этого подвижный элемент нужно надевать на полированный вал, по краям которого установить концевые стойки.
Шаг №15
Всю конструкцию необходимо установить на металлическую пластину шириной 100 мм и закрепить концевые стойки саморезами.
Шаг №16
Затем на металлическую пластину с нижней стороны необходимо установить разрезные линейные подшипники.
Шаг №17
После этого навесная конструкция надевается на рельсовые направляющие разрезными подшипниками и устанавливаются концевики.
Шаг №18
На окончание коромысел устанавливаются подвижные муфты и крепятся щуп и фрезер.
Шаг №19
Для того чтобы заготовка и деталь синхронно вращались, необходимо связать их муфтами. Для управления подойдет звездочка и коронка. Копировально-фрезерный станок готов. В конструкции достигнуто 5 степеней свободы. Перемещение по оси X обеспечивается движением конструкции по рельсовым направляющим, перемещение по оси Y – движением подвижного элемента по полированному валу, перемещение по оси Z – движением коромысел.
Дополнительно за счет подвижных муфт щуп и фрезер могут перемещаться влево и вправо по оси коромысла, и есть возможность синхронного движения шаблона и заготовки. Это дает возможность обрабатывать детали практически любой формы.
Для чего нужна копировальная втулка
Она помогает осуществлять уверенное ведение режущих элементов фрезера по сложной траектории, сохраняя расстояние между лезвием резца и кромкой шаблона. Как правило, она используется совместно с различными шаблонами и правилами, вести которые следует по кромке детали. Внешние края данного инструмента обязательно выходят за границы подошвы инструмента.
Пантограф для фрезера: принцип работы
Принципиальная схема пантографа выглядит довольно просто. Она представляет собой квадрат, разделенный пополам. Все соединения на шарнирах, поэтому все стороны подвижны, и квадрат при воздействии легко превращается в ромб. Нулевая точка, расположенная в одном из углов квадрата, закрепляется жестко. Относительно ее конструкция может видоизменяться, превращаясь в ромб. В середине квадрата устанавливается режущий инструмент. В противоположном углу квадрата по диагонали закрепляют копир. Расстояние от нулевой точки до фрезы составляет некую величину А, а до копира 2А. Это дает масштаб 2:1. Линейный размер длинных и коротких сторон пантографа тоже должен отличаться друг от друга в 2 раза.
Фрезерование с копировальным кольцом
Копировальное кольцо (или втулка для фрезера) представляет собой стальную пластину с круглым отверстием по центру и бортиком в виде кольца. Оно позволяет быстро создавать несколько копий одной детали, что значительно облегчает выполнение трудоемких мелких работ, таких, например, как установка петель для двери. К тому же гладкая подошва кольца значительно облегчает работу при фрезеровании и обеспечивает ее точность.
Одно из предназначений копировального кольца – уберечь шаблон от действия фрезы, поэтому его фланец должен быть такого размера, чтобы он мог легко передвигаться по краю шаблона и при этом не тормозить движение фрезы. Чтобы добиться желаемого, следует правильно просчитать расстояние между кольцом и фрезой. Оно вычисляется по формуле: от диаметра фрезы отнять диаметр кольца и разделить на 2. Если в шаблонах имеются цифры, то к ним прибавляется высчитанное расстояние.
Пример расчета для создания шаблона
Задание – подготовить петли размером 30 мм на 71 мм для соединения деталей раскидного столика. Инструменты для работы: фреза для пазов диаметром 12 мм, копировальная втулка диаметром 16 мм, при закреплении кольцо смещается относительно основания на 5 мм. Для шаблона подойдет кусочек досточки толщиной около 6 мм. На подготовленной основе обозначают зону крепления петель, от которой отсчитывают 2 мм (подсчет по формуле: (16-12):2=2 мм). Причем правильно изготовленный шаблон будет большего размера. Таким способом можно легко подготовить таблички с надписями, петли для навешивания дверей.
Время, потраченное на изготовление шаблона, впоследствии вполне окупится, так как на подготовку деталей по шаблону потребуется всего несколько секунд.
Пантограф для фрезера: материалы
Для того чтобы изготовить пантограф своими руками, потребуются следующие материалы:
- Квадратный металлический профиль 12×12
- Подшипник 180201.
- Втулки под наружную обойму подшипника.
- Пальцы по внутреннему размеру подшипника и резьбой М12.
- Гайка М12.
- Болты М6×45
- Гайки М6.
- Втулка под закрепление копира.
- Профильная труба 40×40
- Петля металлопластикового окна.
- Краска.
- Малярный скотч.
- Металлическая пластина.
- Винт для фиксации копира.
Фрезерование и его особенностей
На сегодняшний день очень многие люди при установке мебели, проведении ремонта и т.д. нуждаются в обработке металла или дерева. С этой целью наиболее часто используется фрезерование.
Это процесс, при котором производится резка металла. С этой целью необходимо использовать вращающийся режущий инструмент.
Одновременная подача заготовки при этом осуществляется по линейному принципу. Снятие материала с заготовки осуществляется с помощью фрезы, на которое надевается копировальное кольцо, на определенную глубину.
При обработке материала работа фрезы может осуществляться периферией или со стороны торца. При работе инструмента производится вращение фрезы.
Копировальное кольцо вращается вместе с ней. Инструмент имеет периферийные и торцевые режущие кромки зубьев, с помощью которых осуществляется фрезерование. При этом наблюдается увеличение к центру толщины среза и ее уменьшение при контакте фрезы и заготовки.
Копировальное кольцо является неотъемлемым приспособлением фрезеровального оборудования. С его помощью производится считывание шаблонов, что значительно облегчает процесс работы с фрезеровальной машиной. Установка данного приспособления на фрезер осуществляется без использования специального инструмента, что позволяет с легкостью выполнить это действие любому человеку.
По своему внешнему виду копировальное кольцо напоминает круглую пластину, которая характеризуется наличием выступающего буртика. Кольца выполняются из стали, что обеспечивает им длительную эксплуатацию.
Копировальное кольцо характеризуется наличием внутреннего и внешнего диаметра. Внутренний диаметр данного приспособления является достаточно важным аспектом, так как по этому показателю производится его подбор к определенной фрезе.
С помощью копировальных колец фрезеровальной машиной не только производство заготовок, но и закругление углов. Для выполнения этого действия необходимо использовать копировальные кольца, которые по своему диаметру максимально точно совпадают с фрезой.
Для того чтобы максимально просто произвести процедуру, необходимо использовать шаблон. Достаточно часто осуществляется применение регулируемого шаблона.
С помощью копировальных колец работа с фрезеровальной машиной для оператора значительно упрощается.
Несмотря на то, что данные приспособления имеют относительно небольшие габариты и практически незаметны во фрезеровальной машине, они позволяют максимально точно производить разнообразные заготовки.
Пантограф для фрезера: поэтапная инструкция изготовления своими руками
Приступаем к непосредственному изготовлению пантографа.
Этап №1. Резка заготовок
Необходимо разметить и отрезать квадратный профиль по рассчитанным размерам. Для удобства можно воспользоваться малярным скотчем и металлической пластиной. Скотч даст возможность четкой разметки, а пластина поможет сделать ровный и качественный рез. Заготовки для площадки под фрезер нужно отрезать под прямым углом, а на отрезках профиля для шатунов делать скос для максимального прилегания втулки подшипника.
Этап №2. Сверление технологических отверстий
На всех заготовках необходимо снять фаски и просверлить отверстия Ø 6,2 мм для дальнейшего соединения их в конструкцию.
Этап №3. Сварка площадки под фрезер
После этого нужно сварить площадку под фрезер.
Этап №4. Изготовление шатунов
На доске необходимо сделать подобие кондуктора и жестко закрепить все свариваемые детали. Для этого в доске сверлится отверстие, а подшипник во втулке зажимается болтом, квадратные профили шатунов крепятся струбцинами. Предварительно между ними необходимо вставить две шайбы и скрепить болтами. После этого все стыки конструкции обвариваются и зачищаются. Затем нужно разрезать подшипниковую втулку между квадратными профилями на каждом шатуне. Болты М6, шайбы и подшипники необходимо снять. На рамку необходимо приварить крепление для фрезера, а на короткий шатун в точке, противоположной нулевой – удлинитель для масштабирования. Шатуны можно окрасить для придания эстетичного вида.
Этап №5. Изготовление узла для крепления копира
Теперь необходимо выточить две втулки с внутренним диаметром, аналогичным размеру копира. С боковой стороны просверлить отверстие и нарезать резьбу для установки винта, фиксирующего копир. После этого нужно отрезать два кусочка квадрата 12×12 длиной 20–30 мм и приварить их на боковой стороне между втулками. Размер между квадратами должен составлять 12 мм.
Этап №6. Изготовление механизма подъема подшипника
Необходимо изготовить узел подъема подшипника. Для этого палец нулевой точки нужно приварить на кусок профиля 12×12 и закрепить к профильной трубе 40×40 при помощи петли с металлопластикового окна. Профильная труба будет служить местом крепления пантографа к столу струбциной.
Этап №7. Сборка пантографа
Подшипники нужно установить во втулки и надежно закрепить, стянув квадратные профили шатунов болтами М6. При помощи пальцев необходимо собрать шатуны в единую конструкцию. Закрепить пантограф на столе струбциной и установить фрезер. Устройство готово к работе.
Особенности производства приспособлений
Перед изготовлением шаблона необходимо точно знать диаметры режущего инструмента и приспособления. Шаблон должен выступать наружу заданного контура выборки на размер, равный разнице радиусов втулки и фрезы. Его толщина допускается от 2 мм до 10 мм. Изготовить трафарет можно с помощью простых инструментов.
- Нанести на лист будущего шаблона контур паза.
- Вычесть разницу диаметров втулки и фрезы.
- Нанести снаружи вырезаемого контура параллельную линию, отступая вычисленный размер.
- Вырезать трафарет по наружной линии.
Зачистить заусенцы и острые кромки. Теперь достаточно закрепить шаблон на обрабатываемой поверхности струбцинами, и можно вырезать пазы.
Важно!
Линия контакта втулки с торцом шаблона равна толщине листа, с которой он сделан. Напряжения при контакте маленькие. Это позволяет делать приспособления из мягких материалов: фанера, пластик, оргстекло. При производстве крупных партий деталей практичнее делать трафарет из стали.
