Как выбирать ролики для альпинизма

Поднимем груз в окно, на балкон или на кровлю

Аккуратно, быстро и безопасно

Бесплатный выезд на осмотр

Грузоподъемные машины и приспособления используются человеком для поднятия тяжелых вещей и негабаритных грузов на высоту. в своей деятельности использует разную технику и систему подъема грузов, исходя из ситуации и поставленной задачи. В основе грузоподъемных устройств и механизмов лежит простой метод применения блоков – полиспаст. Этот способ был знаком еще древнегреческому инженеру Архимеду, впоследствии его успешно стали применять в альпинизме и промышленном альпинизме.

Итак, рассмотрим подробнее систему подъема грузов полиспаст.

Грузоподъемное устройство полиспаст – это натягиваемая веревками таль. Состоит из собранных блоков, через которые продеты веревки или трос. Самый обычный полиспаст для перемещения грузов – это два шкива, связанных веревкой. Шкив представляет собой металлическое колесо с желобом, вращающееся на своей оси. В этот желоб уложен канат. Несколько шкивов в конструкции составляют блок полиспаста. Одни блоки являются неподвижными, другие же двигаются по мере перемещения груза. Поднятие объекта происходит благодаря подтягиванию каната к фиксированной закрепленной части устройства.

От чего зависит эффективность блока?

От диаметра ролика

Эффективность работы роликового механизма зависит от того, оптимально ли используются возможности верёвки. Ролики с большим диаметром противодействуют резким перегибам верёвки. Это делает систему легче управляемой и продлевает срок службы тросов.

От типа подшипника

Существует их два типа:

• самосмазывающиеся втулки – эффективность около 70% от силы, приложенной к системе (желательно смазывать);
• закрытые шарикоподшипники – эффективность до 90% от приложенных усилий (не требует постоянного обслуживания).

Ролики классифицируют по размерам, формам и материалам, из которых они изготовлены. Выбор материала принципиален для облегчения веса. На рабочие характеристики он практически не влияет, если речь не идёт о предельных нагрузках.

Области применения полиспаста

Обычно это устройство является частью механизмов на стреле автокрана. В виде самостоятельного применения он используется в доках или на кораблях для опускания малых суден на воду. Удвоенный тип полиспаста можно встретить во многих видах кранов: козловых, грузовых, мостовых, где для подъема и спуска важна одинаковая нагрузка на конструкции моста. Систему подъема грузов применяют в погрузочно-разгрузочных работах в портах, на железнодорожных станциях, на промышленных производствах. В альпинизме с помощью этого механизма переправляют туристов, а горноспасатели поднимают пострадавших, например, из ущелья. Также, применяя этот метод, можно вытаскивать из грунта автомобиль, если отсутствует лебедка. Полиспаст используют для натяжения силовых кабелей и проводов контактной сети на железных дорогах. Применение велико и очень важно во многих сферах жизнедеятельности человека. Однако, чаще всего блоки полиспаста перемещают именно тяжелые грузы. Огромную часть подобных работ делают строительной техникой, такой как автокран, однако и полиспаст умело применяется в различных конструкциях и механизмах грузозахватных устройств. Система полиспаст выступает основой таких устройств и машин, как тельфер, лебедка-таль, применяется в экскаваторах, бульдозерах и всевозможных кранах.

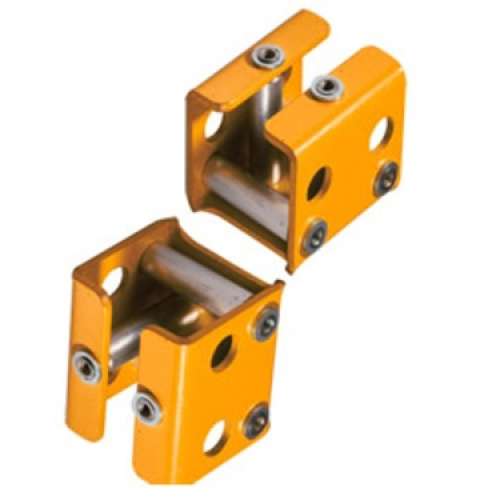

Ролики на оси

Такие системы лучше других сохраняют верёвки в местах перегиба. Некоторые из них имеют вертикальные и горизонтальные ролики, и могут использоваться для изменения направления усилий. Системы состоят из отдельных модулей и соединяющих их звеньев. Количество этих модулей зависит от того, какой рельеф имеет поверхность, которую нужно огибать.

Производители маркируют ролики показателями КПД. Они колеблются от 70% до 97%. Чем дороже подшипники, которые используются в системе, тем выше КПД, поскольку эффективность системы теряется при увеличении трения.

Инструкция по сборке грузоподъемного устройства

Для того чтобы получить блок полиспаста, соединяют воедино все основные элементы конструкции: втулку, колесо, подшипники. В этот блок вводят веревку. Блок надежно прикрепляется к мощному основанию, такому как стена или смонтированная выносная конструкция. Один край веревки проводят через подготовленный другой блок уже подвижного типа. Второй край каната фиксируется. К устройству крепится крюк. Поднимаемый груз обвязывают, подвешивают и соединяют с полиспастом. Полученный подъемный механизм можно использовать для поднятия объектов, чтобы получить удвоенный выигрыш в силе. Натянув конец веревки, которая будет огибать ролики, вы подтяните и поднимете груз без больших усилий. Это самое простое объяснение работы системы подъема грузов. Для большого веса и немалой высоты сооружают серьезные системы с четко выверенным механизмом поднятия. Работы проводятся обученными альпинистами.

Как работают блоки и ролики

Их можно разделить на 2 типа:

• Неподвижные.
• Подвижные.

Неподвижные находятся в подвешенном состоянии и при протягивании через них веревки или троса оборачиваются вокруг своей оси, но самим корпусом остаются на месте. Их использование позволяет изменить направление силы воздействия. К примеру, если перекинуть через такой блок, подвешенный на высоте, веревку, привязанную одним концом к грузу, то находясь внизу и подтягивая за нее, можно его поднять. То есть, фактическая сила при натягивании шнура направляется вниз, а тяжесть при этом стремится вверх.

Подвижный отличается тем, что он не имеет жесткого крепления. Он не только оборачивается, но и перемещается вместе с грузом. Он имеет более интересную механику действия. С его помощью можно уравновесить небольшой прикладываемой силой в 2 раза большую силу. То есть, если использовать его для подтягивания или поднятия груза, то он будет фактически в 2 раза легче. Чтобы воспользоваться таким устройством, нужно подцепить его крючком к грузу. Затем через его желоб пропускается веревка, один конец которой следует привязать возле конечной точки доставки тяжести, или за ней. В таких условиях, если тащить за свободный край веревки, то груз будет приближаться при прикладывании усилия в 2 раза меньшего, чем вес перемещаемой тяжести.

На практике часто применяется связка подвижных и неподвижных роликов. Их применение позволяет осуществлять подъем груза, прикладывая усилий в 2 раза меньшее воздействие, и при этом с противоположным направлением. Этим приемом часто пользуются для подъема стройматериалов на стройплощадках, грузов на складах. Он помогает и при демонтаже двигателя с автомобиля.

Полиспаст

Использование подвижных и неподвижных блоков требует наличие базовых знаний механики их действия. Самым интересным и удивительным является их связка полиспаст. Она представляет собой 2 обоймы, в каждой из которых располагается на одной оси по несколько блоков. Одна обойма закреплена неподвижно для изменения направления прикладываемой силы, а вторая крепится к грузу подвижно.

К примеру, пропущенная через эти обоймы веревка, в каждом из которых по 3 ролика, проходит трижды через понижающие силу усилия подвижные ролики. Как результат, в конечном счете выигрыш в прикладываемом усилии составляет 6 раз. То есть, если масса груза 300 кг, то его сможет поднять человек, прикладывая усилие, как при работе с массой 50 кг.

Блоки и ролики могут формировать полиспаст и с большей кратностью. Вся проблема в том, что чем выше выигрыш в силе, тем медленней происходит смещение груза. В связи с этим такие конструкции разделяют на силовые и скоростные. Первые дают небольшой выигрыш, но обеспечивают быстрое перемещение, вторые медленные, но эффективные в плане экономии усилия.

Воспользовавшись полиспастом, можно сравнительно слабым двигателем наматывающим трос вытащить тяжесть, которую он напрямую не потянет. К примеру, если в наличии имеется маломощная лебедка для легкового автомобиля, то она в сочетании с полиспастом и мощными роликами, способна извлечь из заноса даже грузовик.

Применение

Область использования роликов и блоков крайне обширна. Ими пользуются альпинисты, для облегчения подъемов и спусков по отвесным скалам.

Блоки и ролики являются частью сложных механизмов:

• Стрелы подъемного крана.
• Лифта.
• Блочного лука.
• Лебедки.
• Подвесного конвейера.
• Шахтного оборудования.
• Такелажа на яхтах.
• Якоря судов и т.д.

Материалы изготовления

Производство блоков и роликов выполняется из различных материалов. Выбор в пользу одного из них продиктован в первую очередь предельной прочностью, стойкостью к механическому воздействию, температурой использования, а также тем, с чем именно они будут применяться: веревкой, цепью, канатом или металлическим тросом.

Обычно блоки делают из таких материалов:

• Сталь.
• Алюминий.
• Бронза.
• Пластик.
• Дерево.

Стальные отличаются высокой надежностью и стойкостью к истиранию. Они могут работать с любыми веревками, тросами и цепями, конечно, ели диаметра их желоба достаточно. Из стали делают монтажные блоки и ролики, предназначенные для подъема больших тяжестей. Они представлены как небольшими, так и массивными конструкциями, размер которых превышает человеческий рост. Последние можно встретить на карьерных экскаваторах, поднимающих сотни тонн породы за один раз.

Алюминиевые менее прочные, скорее истираются, но они отличаются легкостью и стойкостью к коррозии. Их часто применяют при сборке переносной оснастки, такой как используют альпинисты. Они достаточно прочные для работы с весом человека, при этом не тяжелы, и не пачкают шнур ржавчиной.

Бронзовые применяют на взрывоопасных производствах, где приходится работать в газовой среде. Бронза со стальным тросом не дает искр. Это исключает воспламенение газа. Недостаток этого металла в достаточно быстром истирании, поэтому такие изделия приходится менять чаще, чем стальные. Однако при нечастом использовании и при работе с небольшими нагрузками они служат очень долго.

Пластиковые очень дешевы в производстве. Они не используются для выполнения перемещения тяжелых грузов. Их можно встретить в различных подъемных механизмах, к примеру, стеклоподъемниках и т.д. Нередко корпус блоков делается металлическим, а ролик пластиковым.

Деревянные блоки и ролики традиционно применялись на парусных судах. Сейчас их по-прежнему делают, но только энтузиасты для установки на небольшие яхты. Практическая польза от этого отсутствует, такой выбор продиктован исключительно эстетикой и приверженностью традициям.

Виды блоков

Промышленностью выпускаются десятки разнообразных конструкций блоков, адаптированных под конкретный вид работ или условия использования.

Условно их можно поделить на 2 основные категории:

• Большие монтажные.
• Компактные.

Большие монтажные блоки оснащаются обычно стальными роликами. Их устанавливают на подъемную технику, работающую с многотонными грузами. Компактные же применяются альпинистами, а также для ручного подъема и перемещения грузов.

Простые одинарные и многороликовые

Одинарный блок имеет один ролик. Он имеет большую сферу применения. Блок подходит для подвижной и неподвижной фиксации. Такие устройства отличаются между собой в первую очередь по наличию подшипника. Он обеспечивает тихое и плавное оборачивание ролика. Без него тот работает с характерным скрипом, вращается тяжелее и изнашивается быстрее.

Одинарные блоки могут оснащаться системой торможения, препятствующей их вращению в противоположную сторону. Это может потребоваться при выполнении ответственного подъема с ручной подтяжкой, так как снижает вероятность откатывания груза обратно в случае скольжения по канату.

Многороликовые блоки имеют на общей оси много роликов. Это дает возможность их использовать для составления полиспаста. В продаже можно встретить устройство на 2, 3, 4 и боле шкива.

Блоки с зажимами

Эта усложненная конструкция блока, так как в ней предусматривается механизм зажима. Он позволяет отказаться от отдельного стопора. Такое устройство может прижать на своем корпусе канат, заблокировав свое дальнейшее продвижение и его выскальзывание. Такая оснастка часто используется альпинистами, особенно промышленными, так как позволяет зависать на одном месте.

С карабином

В таком исполнении корпус ролика выполняет функцию карабина. Это позволяет его быстро надежно цеплять и легко снимать. Недостаток таких систем в мелком ролике, что снижает его КПД. Такие устройства обычно используют для оттяжки. На практике же за неимением другого, они подходят и для сборки полиспаста.

Транспортные

Такие блоки и ролики используются для работы с грузами. Они подходят для веревок и тросов. Данные устройства отличаются высокой устойчивостью, так как имеют 2 ролика установленных в одну линию, что исключает раскачивание. На их корпусе обычно имеется 2 отверстия для ввода веревки, троса, цепи, а также установки карабина. Они могут применяться подвижно и неподвижно.

Специализированные

Также встречаются блоки и ролики других типов, для узких задач. К примеру, конструкции для перекатывания по наклонному тросу. Они устанавливаются на него, и позволяют скатиться, не прикладывая усилий. Данные блоки используют спасатели при эвакуации людей с высоты. Также именно такая оснастка применяется на троллеи для катания по натянутому канату.

Правила подъема груза методами промышленного альпинизма

Тянуть веревки блока полиспаст нужно равномерно, без рывков. В ситуации, когда груз не удается перемещать вверх, следует убедиться, что мощность полиспаста достаточная, а во всей системе подъема грузов нет излишнего трения. Для снижения трения нужно использовать направляющие и высокоэффективные блоки, протекторы на роликах. Также следует оптимально размещать систему подъёма тяжестей на местности. Вся система должна быть понятной и аккуратной. Веревки и канаты не должны зажиматься другими механизмами или перекручиваться. Если груз будет вращаться, нужно пользоваться вертлюгами. Для подъема очень тяжелых грузов необходимо сделать предварительный расчет и учесть ресурсы снаряжения. Визуальный контроль при поднятии предметов на высоту обязателен. Если что-то пойдет не так, альпинисты предусматривают возможность спустить предмет на землю. В опасной зоне не должно быть ни посторонних, ни работников. Огораживание территории сигнальной лентой обязательно. Организация подъема должна быть проведена таким образом, чтобы перемещаемый объект не цеплялся ни за какие препятствия. Для поднятия груза в проем заранее узнаются габариты, чтобы предметы без препятствий в него прошли. Нельзя забывать на грузах инструменты, карабины, часть незакрепленной упаковки.

Двойные ролики

Такие механизмы можно разделить на два типа:

• с параллельным расположением роликов – подходят для организации полиспастов, имеют дополнительную точку крепления, что удобно использовать при подъёме грузов;

• с последовательным расположением роликов – рассчитаны для перемещения по наклонным перилам, применяются для оборудования сложных полиспастных систем.

Расчёт нагрузки здесь происходит по-другому. В системе соотношение MBS:WLL падает до 4 или 3. Так, если MBS 36kN, можно рассчитать WLL 2×2kNх2ролика=8kN.
