Что такое полиспаст, зачем он нужен и где применяется?

Полиспаст — блочная система с цепной или канатной передачей. Ее задача — упростить и ускорить подъем любого тяжелого груза, используя человеческую силу. Такие схемы (или их близкие аналоги) использовались еще до нашей эры — при строительстве египетских пирамид и Великой Китайской стены.

Стационарно подъемники применяются на складах и в производственных помещениях, в которых необходимо поднимать разные тяжести. Переносные блочные системы используются в строительстве, логистике, для спасательных работ.

Устройство и принцип работы

Полиспаст позволяет поднимать тяжесть, используя меньшее усилие человека. Принцип похож на действие рычага для подъема груза, только вместо рычага используется трос.

Конструктивно, самый простой полиспаст являет собой 1 блок и веревку. Ролик закрепляется над грузом (на потолке, балке, или перемещаемой специальной опоре). Один конец веревки с крюком спускается к грузу. Второй конец веревки человек держит в руках и тянет за него, поднимая тяжесть.

На выигрыш в силе влияют такие факторы:

1. Количество роликов.
2. Длина веревки.

1 блок увеличивает силу примерно в 2 раза (примерно — потому что какие-то потери спишутся из-за силы трения). То есть если человек без подъемника сможет поднять 30 кг на высоту 1 метр, то с полиспастом — это будут уже 60 кг. Если роликов будет больше — то и вес можно будет поднимать больший.

Что касается длины веревки: чем она длиннее, тем больше вес сможет поднять человек, но и тем больше времени на это придется тратить.

Кратко о полиспастах

Главная » Архив статей » Кратко о полиспастах

Полиспаст (от греч. polyspastos — натягиваемый многими верёвками) — это грузоподъёмное устройство, работающее по принципу рычага, и предназначенное для перемещения различных грузов, как по вертикали, так и по горизонтали, или для натягивания тетивы, например, переправы.

Любой полиспаст даёт определённый выигрыш в усилии для поднятия груза.

Степень увеличения прикладываемого тягового усилия в полиспасте называется передаточным числом или кратностью полиспаста и обозначается латинской буквой «I».

Конструктивно полиспаст состоит из двух типов блоков:

• неподвижных, прикреплённых к анкерной станции (балке, мачте, треноге и т. п.);
• и подвижных, которые крепятся к поднимаемому грузу.

Блоки соединяются между собой верёвкой (канатом, тросом, цепью и т. д.), которая, последовательно огибая все ролики блоков, одним концом обычно крепится к неподвижному блоку (при подъёме грузов — верхнему), а другой его конец (тяговый) через отводные блоки направлен к месту приложения силы (физической или механической).

Ролик неподвижного блока, с которого сбегает конец каната, считается отводным. Нижний блок полиспаста, как правило, имеет грузовой крюк (или соединительный элемент: карабин, шакл и т. п.), к которому подвешивают поднимаемый груз. А верхний — за который подвешивают сам полиспаст (см. рис. 1).

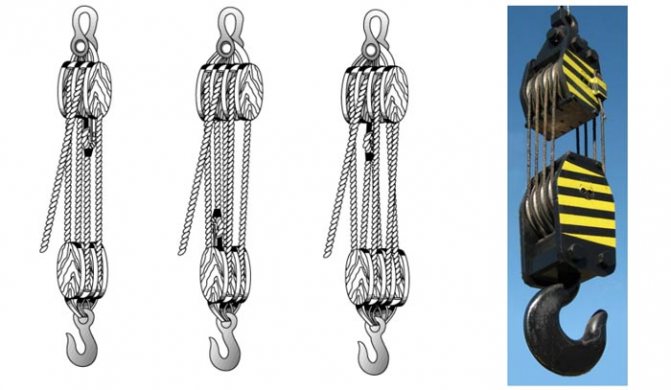

Рис. 1. Полиспаст в общем виде (а), в стянутом состоянии с крюком на блоках (б) и в стянутом состоянии с серьгами на блоках (в)

Условные обозначения:

1 — блок подвижный; 2 — канат; 3 — блок неподвижный; 4 — тяговый канат; 5 — серьга; 6 — крюк.

Основное достоинство полиспаста заключается в том, что он позволяет получить значительный выигрыш в силе. Поэтому использование полиспастов целесообразно в тех случаях, когда тяговое усилие имеющихся тяговых средств меньше усилия, необходимого для подъёма или перемещения объекта.

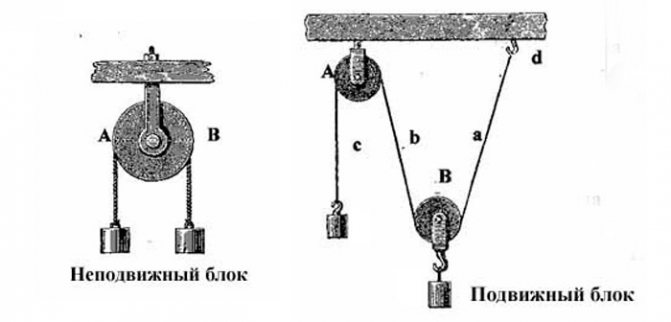

Что касается выигрыша в усилии, то его дают только подвижные блоки, закреплённые непосредственно на грузе или на верёвке, идущей от груза. Неподвижные (стационарные) блоки служат лишь для изменения направления движения верёвки и выигрыша в усилии не дают.

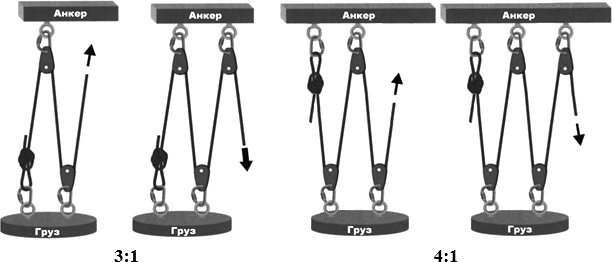

Например, полиспасты 3:1 и 4:1 можно получить такими вариантами (см. рис. 2):

Рис. 2. Схемы полиспастов

Скорость и путь, пройденный перемещаемым объектом, уменьшаются (по отношению к скорости и пройденному пути тягового конца троса) прямо пропорционально увеличению силы, т. е. во сколько раз выиграешь в усилии, во столько же раз проигрываешь в расстоянии, и чем «сильнее» полиспаст — тем он «медленнее».

Исходя из этого полиспасты подразделяются на силовые (прямые) и скоростные (обратные). Первые являются наиболее часто используемыми, поэтому далее речь будет идти о них.

Что до конструктивных особенностей, то полиспаст может конфигурироваться в самых различных сочетаниях из соответствующих составных элементов (подвижных и неподвижных блоков, канатов, анкеров, фиксаторов, вспомогательных зажимов, тормозов для плавного снятия нагруженных систем). Вследствие данной особенности полиспасты по конструктивному устройству дифференцируются на простые и сложные:

• в простом полиспасте все блоки огибаются одним тросом;

• в сложном — несколько простых полиспастов последовательно соединены между собой, т. е. один простой полиспаст тянет за другой простой полиспаст и т. д. В них последний блок нагружает не поднимаемый груз, а проходящий через блок канат. Т. е. происходит последовательное соединение полиспастов (например, соединение полиспастов 2:1 и 3:1 — теоретически обеспечивает повышение усилия в 6 раз).

В зависимости от того, где закреплён конец грузовой верёвки (на станции или на грузе), простые полиспасты подразделяются на чётные и нечётные. Если конец верёвки закреплён на станции, то все последующие полиспасты будут чётные (2:1, 4:1, 6:1 и т. д.). Если же конец грузовой верёвки закреплён на грузе, то будут получаться нечётные полиспасты (3:1, 5:1 и т. д.).

В отдельный вид выделены комплексные полиспасты, которые не являются ни простыми, ни сложными. Отличительной их особенностью есть наличие в системе блок-роликов, движущихся навстречу грузу. В этом заключается главное преимущество комплексных полиспастов в тех случаях, когда станция расположена выше и надо тянуть полиспаст вниз. Существуют и другие схемы.

Процесс расчёта теоретического выигрыша в усилии в полиспастах достаточно прост и строится на следующих правилах, согласно которым:

• каждый подвижный ролик (закреплённый на грузе), добавленный в систему, даёт двукратный теоретический выигрыш в силе;

• при простом полиспасте добавочное усилие складывается с предыдущим;

• при использовании сложного полиспаста необходимо умножать значения простых полиспастов, из которых он состоит.

При этом расчёт усилия каждого из простых полиспастов, входящих в состав сложного, производится по правилу простых полиспастов. Количество прядей считается от точки крепления полиспаста к грузу или грузовой верёвке, выходящей из другого полиспаста.

Рассмотрим наиболее часто используемые системы полиспастов, подчёркивая, что существуют и другие, более сложные, системы полиспастов, но редко применяемые.

Ниже на рисунке изображены самые популярные схемы простых и сложных полиспастов, приведённые в натуральном и схематичном виде (см. рис. 3, 4 и 5).

Рис. 3. Схемы простых полиспастов различной конфигурации

Рис. 4. Схемы сложных полиспастов различной конфигурации

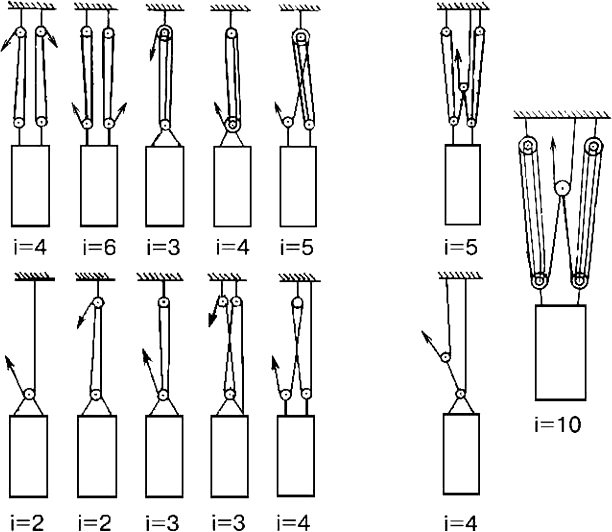

Рис. 5. Условные схемы простых и сложных полиспастов различной конфигурации

Процесс подбора полиспаста имеет определённые особенности. Изначально схема полиспаста выбирается исходя из параметров объекта перемещения (в основном, его силы тяжести) и тяговых возможностей субъекта данного процесса (физических возможностей человека или параметров используемого оборудования).

В любой подвижной системе, состоящей из верёвки и блоков, неизбежны потери на трение. Теоретически можно до бесконечности добавлять стационарные блоки на станцию и подвижные блоки на груз с целью получения простых полиспастов различных усилий. Однако на практике этому мешает сила трения. Из-за силы трения невозможна чистая передача усилия и за счёт потерь на трение эффективность работы полиспаста может быть существенно ниже теоретически возможной. А увеличение количества блоков имеет определённый предел, за которым возможен и обратный эффект. Таким образом из вышесказанного можно сделать вывод, что основной проблемой полиспаста является преодоление силы трения. Основным решением проблемы трения является использование качественных блок-роликов на шарикрподшипниках с большими диаметрами ручьёв и мягких канатов. Известно, что КПД для блоков с опорой на подшипниках скольжения η=0,95÷0,96; для блоков на подшипниках качения η=0,97÷0,98.

А при использовании конструкции полиспаста без роликов, например, поставить рядом два карабина вместо одного. Благодаря этому увеличивается радиус перегиба верёвки и уменьшается сила трения.

, август 2015 г.

Постоянная ссылка

comments powered by Disqus

← Как легализовать ТАЙПАРК или ТРОЛЛЕЙ Протекторы для верёвок — в промальпе и не только →

Виды полиспастов

Полиспасты делятся по нескольким признакам:

1. По назначению. Бывают силовые, а бывают скоростные схемы. Силовые позволяют поднимать больше груза, но медленнее. Скоростные позволяют поднимать тяжесть быстрее, но «осилят» меньший вес.
2. По количеству блоков. Самый простой вариант — 1 ролик. Но их может быть и 2, и 3, и 4, и больше. Чем больше их — тем больший вес получится поднять.
3. По сложности схемы. Бывают простые схемы (когда ролики объединены последовательно 1 канатом) и сложные (когда используется 2 или больше отдельных полиспастов). Сложные системы более производительны, дают больше результата при меньшем количестве блоков. К примеру, если объединить 2 полиспаста (из 1 и из 2 блоков) — получится выигрыш в силе в 6 раз. Тогда как простая схема даст выигрыш в 6 раз только при использовании 6 роликов.

Что влияет на эффективность подъемника?

Выше упоминалась кратность (выигрыш в силе) очень приблизительная, округленная в большую сторону. На практике она меньше.

На эффективность подъемника (на то, какой точный выигрыш в силе он даст) влияют такие факторы:

• количество блоков;
• материал троса;
• тип подшипников;
• качество смазки всех осей;
• диаметр и длина каната;
• угол между канатом и средней плоскостью ролика.

Как крепится веревка к механизму?

Закрепить грузоподъемный механизм к тросу можно следующими способами:

1. Узлами, связанными из репшнуров. Количество оборотов — 3-5.
2. Зажимом общего назначения.

Устройство полиспаста и условия его работы

Основная область применения полиспастов – стреловые механизмы кранов. Всё многообразие полиспастов может быть сведено к двум требованиям: либо увеличить силу (силовые полиспасты), либо поднять скорость (скоростные полиспасты). В подъёмных кранах чаще используются первые, а подъёмниках – вторые. Таким образом, схемы скоростных и силовых полиспастов взаимно обратные.

В состав полиспаста входят следующие составляющие:

1. Блоки с неподвижными осями
2. Блоки с подвижными осями.
3. Обводные блоки.
4. Обводочные барабаны.

Все вышеперечисленные элементы располагаются преимущественно в вертикальной компоновке, причём место размещения барабана зависит от наличия обводных блоков: сверху, если такие блоки отсутствуют, и снизу – если присутствуют.

Количество блоков с неподвижными осями всегда на один меньше, чем с подвижными. При этом общее количество блоков определяет (для силовых полиспастов) кратность увеличения суммарного усилия на механизме. Количество обводных блоков определяется размерами узла: с увеличением числа таких блоков усилие также увеличивается.

Силовые полиспасты, назначение и устройство которых характеризуется несколькими параметрами, важнейшим из которых является нагрузка, развиваемая в подъёмном механизме. Она увеличивается с увеличением расчётной грузоподъёмности крана, кратности устройства (количества ветвей каната, на которых подвешен груз) и КПД блока. КПД учитывает потери на трение в осевых опорах, а также потери, определяемые жёсткостью каната или цепи.

Полиспастов может быть несколько, тогда суммарная нагрузка на блок пропорционально уменьшается. Одинарные полиспасты конструктивно проще, но и наименее эффективны. В них один конец неподвижно закрепляется на неподвижном элементе, а второй – на барабане. При этом угол отклонения весьма ограничен из-за опасности схода каната с блока. Наличие обводного блока существенно улучшает условия работы механизма: нагрузка становится симметричной, что снижает износ каната, и увеличивает допустимую скорость вращения блоков. Устойчивость действия полиспаста зависит также от расстояния между обводным и основными блоками. С увеличением этого параметра надёжность полиспаста как функционального узла возрастает, хотя одновременно увеличивается (из-за наличия соединительной оси) и его сложность. Другими схемами полиспастов, применяемых на практике, являются:

• Сдвоенные трёхкратные, когда в схеме присутствует три рабочих блока и два обводных;
• Сдвоенные трёхкратные, снабжённые уравнительной траверсой. Вариант используется в грузоподъёмной технике, которая эксплуатируется в тяжёлых и особо тяжёлых условиях.

Что такое запасовка, как она делается и какой бывает?

Запасовкой называют изменение положения блоков и расстояния между ними. Ее проводят, чтобы изменить скорость или высоту подъема тяжести.

Схемы запасовки бывают:

1. Однократная: крюк вешают за 1 канат, который затем проводится последовательно через каждый неподвижный блок и наматывается на барабан.
2. Двукратная. Для балочных кранов 1 конец веревки крепят на корне стрелы, а второй конец пускают через обводной барабан, все блоки, после чего крепят к лебедке. Для подъемных кранов канат крепится к лебедке, а неподвижные блоки находятся на головке стрелы.
3. Четырехкратная. Используется сочетание схем, перечисленных выше, для каждого блока крюковой подвески.
4. Переменная. Подвижные ролики дополняются 1 или 2 подвижными обоймами.
