Расчет выигрыша в силе: формула, примеры расчета с пояснениями

Введение

Полиспаст – это подъемная конструкция, которая была изобретена еще во времена великого мыслителя Архимеда. Сейчас нельзя точно установить, кто был тем самым гением, но уже упомянутый философ также прикладывал свою руку к развитию этой конструкции. Иначе еще называют системой блоков, из-за основного назначения и имеющихся в то время противовесов, в виде блоков известняка.

Блоки и полиспасты, назначение и устройство которых сейчас для обычного человека, привыкшего к высоким технологиям, выглядит довольно примитивно. Но стоит учесть тот факт, что именно благодаря этому механизму были построены великие исторические сооружения, такие как пирамиды, Пантеон, Колизей и тому подобные. Но технология не осталась на страницах учебников, а продолжала свое развитие, адаптируясь под появляющуюся технику и нужды людей.

Это интересно: почему говорят «клин клином вышибают»?

Этимология фразеологизма тесно связана с тем, как в старину раскалывали массивные бревна.
Одним клином с такой задачей было не справиться: забитый до упора, он лишь частично раскалывал бревно.

Ни клин не достать обратно, ни дров не нарубить. Поэтому рядом с забитым клином вбивали рядом другой — так, чтобы второй заходил глубже и вышибал первый. И так далее, и тому подобное, до тех пор, пока деревянный брусок не расколется напополам.

Вот и выходит, что клин клином вышибают в прямом смысле — один клин вышибают вторым. И откуда только взялась распространенная речевая ошибка «клин клином вышибает»?

Общие сведения о полиспастах

Полиспаст состоит из 2-х и более шкивов (блоков), связанных при помощи веревочных канатов или цепей:

1. Неподвижный шкив. Этот блок крепится к крепким статичным элементам или спецтехнике. Он включает в себя несколько роликов. По каждому из них проводятся веревки, металлические канаты или железные цепи. Неподвижный шкив распределяет давление между элементами конструкции. Величина давления на каждый канат определяется числом роликов.
2. Подвижный шкив. Этот блок прикрепляется к грузу и используется для поддержания работоспособности грузоподъемного механизма. Он оборудован крюком, карабином и магнитом. Подвижный шкив, прикрепляясь к грузу, способен выиграть в усилиях.

Простые полиспасты могут состоять из 1 шкива и веревки. В них ролик располагается над грузом: на потолке, балке или опоре. Первый конец веревки связан с крюком и спускается к поднимаемому грузу. Человек тянет второй конец веревки, поднимая тяжелый объект. Сложные устройства для подъема груза включают в себя несколько простых блоков и дают больший выигрыш в силе.

Принцип действия полиспастов основан на правиле рычага. Через неподвижный шкив перекидывается веревка. Груз поднимается на высоту посредством прикладывания усилий, соразмерных с весом поднимаемого объекта. Длина каната или цепи должна быть сопоставима с высотой, на которую поднимается груз. Для снижения количества затрачиваемых усилий необходимо, чтобы подвижный блок осуществлял движение параллельно грузу.

Существуют следующие разновидности полиспастов:

1. По предназначению: силовые и скоростные. Силовые механизмы предназначены для транспортировки тяжелых объектов. Они обеспечивают выигрыш в силе за счет потерь в расстоянии и скорости. Скоростные полиспасты позволяют ускорить процесс транспортировки легких грузов за счет уменьшения прикладываемых усилий.
2. По сложности схемы. В простых схемах подъема груза при помощи блоков все ролики соединены последовательно при помощи 1 цепи или каната. Сложные системы отличаются высокой производительностью. Выигрыш в силе обеспечивается при меньшем количестве блоков.

Полиспасты используются для следующих операций:

1. Для натяжения кабелей, силовых линий и подвесных конструкций.
2. Совместно с лебедкой для вытаскивания автомобиля или иного вида транспорта, застрявшего в грязи или грунте.
3. Для проведения такелажных работ при транспортировке тяжелых конструкций.

Полиспастами оснащаются различные виды кранов, гидравлические и электрические приводы. Они также применялись в старых прототипах лифтов.

Блоки. Золотое правило механики

Блоки. Золотое правило механики

«Мыслящий ум не чувствует себя счастливым,

пока ему не удастся связать воедино разрозненные

факты, им наблюдаемые»

Д. де Хевеши

Данная тема посвящена изучению блоков. А также рассмотрению «Золотого правила механики».

В прошлых темах говорилось о простых механизмах, таких как рычаг. Рычаг

—
это любое твердое тело, которое может поворачиваться относительно неподвижной опоры или оси.
Рычаги бывают двух видов – рычаг первого

и рычаг
второгорода
. Р
ычаг первого рода
— это рычаг, ось вращения которого расположена между точками приложения сил, а сами силы направлены в одну сторону.
Рычаг второго рода
— это рычаг, ось вращения которого расположена по одну сторону от точек приложения сил, а сами силы направлены противоположно друг другу.

Вывели условие равновесия рычага

, согласно которому,
рычаг находится в равновесии при условии, что приложенные к нему силы обратно пропорциональны длинам их плеч.
Рассмотрели момент силы

—
физическую величину, равную произведению модуля силы, вращающей тело, на ее плечо.
И сформулировали условие равновесия рычага через
правило моментов
, согласно которому,
рычаг под действием двух создающих моменты сил находится в равновесии в том случае, если момент силы, вращающей рычаг по часовой стрелке, равен моменту силы, вращающей рычаг против часовой стрелки.
Однако, помимо рычагов, нередко для подъема грузов используется и простой блок

или
система блоков
. Особенно часто применяются блоки на стройплощадках, в портах и на складах. Любой
блок представляет собой колесо с жёлобом, укрепленное в обойме
.
По жёлобу блока пропускают веревку, трос или цепь.
А какие бывают блоки? И как они преобразуют силу?

Если ось блока закреплена и при подъеме грузов она не опускается и не поднимается, то блок называется
неподвижным
. Такой блок можно рассматривать как
равноплечный рычаг
, у которого плечи сил равны радиусу колеса. Дает ли такой блок выигрыш в силе? Поставим опыт. Возьмем груз весом 3 Н и подвесим к одному концу перекинутой через блок нити, а к другому прикрепим динамометр. При равномерном подъеме груза динамометр покажет силу, равную весу груза, т.е. 3 Н. Изобразим схематически силы, действующие на блок.

Это сила упругости нити, равная весу груза, сила упругости нити, равная приложенной к динамометру силе, сила тяжести, действующая на блок и сила упругости оси блока. Как видно из рисунка, плечи сил тяжести и упругости блока равны нулю. Значит и их моменты относительно оси равны нулю. Плечи сил упругости нити один и два равны между собой как радиусы блока. В состоянии равновесия блока моменты сил F

1 и
F
2 должны быть равны. А раз равны моменты этих сил, то и сами силы равны между собой. Иными словами, прилагаемая сила равна весу груза. Таким образом,
неподвижный блок не дает выигрыша в силе, а лишь изменяет ее направление
.

Зачем применять неподвижный блок, если выигрыша в силе нет? Ведь с таким же успехом для подъема груза можно было бы использовать любую перекладин

. Можно, но проигрышно, так как придется преодолевать силу трения скольжения веревки по перекладине, которая значительно больше силы трения качения в подшипнике блока.

А может ли все-таки блок дать выигрыш в силе?

Рассмотрим другой вид блока —
подвижный
блок.
Подвижным называется блок, ось вращения которого при подъеме груза движется вместе с грузом.
Подвесим к такому блоку груз весом 6 Н. Один конец перекинутой через блок нити закрепим, а за другой будем равномерно поднимать груз при помощи динамометра. Динамометр показывает, что прилагаемая к концу веревки сила равна 3 Н, т. е. в два раза меньше веса груза. Следовательно, подвижный блок дает выигрыш в силе примерно в 2 раза

.
Почему?
На блок действуют вес груза, силы упругости нити, которые равны между собой, и сила тяжести блока. При этом, чаще всего, силой тяжести блока пренебрегают, так как она, как правило, намного меньше веса груза. При движении груза подвижный блок поворачивается относительно точки D. Следовательно, подвижный блок — это рычаг второго рода.

Запишем условие равновесия для него через правило моментов. Из рисунка видно, что плечо веса груза равно радиусу блока, а плечо второй силы — двум радиусам блока.

С учетом того, что сила F

2 равна силе
F
, прилагаемой к концу веревки, и используя основное свойство пропорции, получим

Таким образом, можно сделать вывод о том, что подвижный блок дает выигрыш в силе в два раза

.

Теперь можно сделать главный вывод о том, что при использования простых механизмов, мы можем получить выигрыш в силе

.

Встает логичный вопрос: А можно ли с помощью простого механизма получить выигрыш в работе

?
Если прилагаемая сила меньше веса груза, то будет ли совершенная ею работа меньше работы по подъему груза без использования механизма?
Поставим опыт. Будем поднимать равномерно груз на некоторую высоту с помощью подвижного блока (силой тяжести блока и силой трения пренебрегаем).

Работа силы, приложенной к нити, равна произведению приложенной к нити силы и высоты подъема ее точки приложения.

Как видно из рисунка, высота подъема точки приложения силы в два раза больше высоты подъема груза. Работа по подъему груза равна по модулю произведению веса груза и высоты подъема груза.

Теперь сравним две работы. При этом учтем, что сила, приложенная к концу веревки примерно в два раза меньше веса груза.

Принимая этот факт во внимание, получим, что работа по подъему груза равна работе приложенной к нити силы

.

Таким образом, использование подвижного блока не дает выигрыша в работе

. Так как, имеется выигрыш в 2 раза в силе и проигрыш в 2 раза в пути.

Аналогично можно подойти к рассмотрению рычага. Для этого на рычаге уравновешиваются 2 разные по модулю силы, и рычаг приводится в движение.

Если измерить расстояния, пройденные большей и меньшей силами, и модули этих сил, то получим, что пути, пройденные точками приложения сил на рычаге, обратно пропорциональны силам

.

Таким образом, как и в случае с подвижным блоком, можем заключить, что действуя на длинное плечо рычага, выигрываем в силе, но при этом во столько же раз проигрываем в пути.

Так как произведение силы на путь есть работа, то и в этом случае,
выигрыш в работе не получается.
Как показала многовековая практика, ни один механизм не дает выигрыша в работе

. Это утверждение получило название
«Золотое правило механики». Если с помощью какого-либо простого механизма выигрываем в силе, то во столько же раз проигрываем в пути.
Можно ли при сравнении работ ставить между ними строгое равенство? Ведь делая тот или иной вывод, вводилось условие о том, что силой тяжести, действующей на блок, и силой трения в блоке можно пренебречь?

Однако трение существует. Оно присутствует во всех механизмах. И сила тяжести, которая действует на сам блок, пусть даже и небольшая, тоже есть. Даже если не происходит подъема простого механизма или его частей (как в случае неподвижного блока), необходимо прилагать дополнительную силу на приведение его в движение, т. е. на преодоление инертности механизма. Поэтому
прилагаемая к механизму сила должна реально совершать большую работу, чем полезная работа по подъему груза.
Работа силы, приложенной к механизму, называется затраченной

или
полной работой
. А
полезной
является работа по поднятию только самого груза.

Если рассмотреть любой механизм, то полезная работа всегда составляет лишь некоторую часть полной работы

. Обозначим полезную работу как
A
П, а затраченную —
A
3.
Отношение полезной работы, к работе затраченной, называется коэффициентом полезного действия механизма
(сокращенно КПД).

Коэффициент полезного действия обозначается маленькой греческой буквой h (эта) и, чаще всего, выражается в процентах. Так как полезная работа
всегдаменьше совершенной
, то коэффициент полезного действия механизма всегда меньше 100%.

Упражнения.

Задача 1.

Какую минимальную силу нужно приложить к концу веревки для подъема мешка цемента массой 50 кг с помощью подвижного блока? На какую высоту будет поднят мешок при совершении этой силой работы в 2500 Дж?

Задача 2.

Плита массой 120 кг была равномерно поднята с помощью подвижного блока на высоту 16 м за промежуток времени, равный 40 с. Считая коэффициент полезного действия равным 80%, а массу блока — 10 кг, определите полную работу и развиваемую мощность.

Основные выводы:

– Блок

— это одна из разновидностей рычага, который представляет собой колесо с желобом, укрепленное в обойме. Различают подвижный и неподвижный блоки.

– Неподвижный блок

— это блок, ось вращения которого закреплена и при подъеме грузов она не поднимается и не опускается.

– Подвижный блок

— это блок, ось вращения которого поднимается и опускается вместе с грузом.

– Неподвижный блок
не дает выигрыша в силе, а лишь меняет ее направление.
– Подвижный блок

, если пренебречь трением и весом самого блока,
дает выигрыш в силе
в два раза.

– «Золотое правило механики»

, согласно которому во сколько раз выигрываем в силе, во столько же раз проигрываем в пути.

– Коэффициента полезного действия

механизма показывает, какую часть от совершенной прилагаемой силой работы составляет полезная работа.

– Полезная работа

всегда
меньше совершенной
.
Коэффициент полезного действия любого механизма меньше 100%.

Изготовление системы с универсальным приводом

Система с ручным приводом проста в изготовлении. Из особых навыков от мастера требуется только владение сварочным аппаратом. Для работы подойдёт любой металл. Внешний вид устройства не столь важен, главное — это работоспособность и устойчивость к большой нагрузке. Рама не должна деформироваться.

Материалы и инструменты:

• Прямоугольная труба для рамы.
• Вал для барабана, можно использовать трубку круглого сечения.
• Лист металла толщиной не менее 3 мм для изготовления дисков барабана.
• Шпильки с резьбой М10-М12 длиной 24 см – 6 штук, гайки.
• Трубка диаметров 14 мм – 6 одинаковых отрезков 20 см.
• Звёздочки — большая и малая. Цепь.
• Ступицы, чтобы закрепить барабан на валу, а вал закрепить на раме.
• Рычаг для привода.
• Трос с карабином.
• Сварка и электроды.
• Болгарка и шлифовальный диск к ней.
• Краска и грунтовка.
• Гаечные ключи в наборе.

Некоторые материалы лучше приобрести — например, трубки для шпилек и вала. Остальное можно подобрать со старых механизмов — автомобилей или мотоциклов. Металл сгодится любой, даже бывший в употреблении.

Порядок изготовления:

Набрасывают чертёж, поскольку так будет проще ориентироваться при сборке — не нужно будет стоять в догадках над полуготовым изделием и думать о том, как поступить дальше. Вырезают детали рамы из трубы сечением 2 на 2 см. Соединяют между собой части рамы строго перпендикулярно. Срез на заготовках выполняют под углом в 45 градусов. Укладывают заготовки рамы на ровной поверхности. Места соединений точечно прихватывают сваркой, после чего проверяют, правильно ли всё установлено. Углы соединений должны быть строго 90 градусов. При отсутствии точности делают поправки, а затем приваривают детали. Окалину удаляют болгаркой со шлифовальным кругом. Готовую раму зашкуривают, а затем покрывают грунтовкой. После высыхания последней металл красят эмалью в 2 слоя. Можно использовать обычную краску. Цель — защитить металл от коррозии, поскольку условия эксплуатации будут непростыми, с грязью и влагой. Создание барабана. Берут лист металла и вырезают 2 круга, их диаметр около 30 см. На каждом круге необходимо делать 7 отверстий:Одно в центре. Диаметр должен соответствовать размеру вала. 6 отверстий на расстоянии 7 см. Скрепляют диски между собой при помощи шпилек. Шпильку просовывают в отверстие одного диска в вертикальном положении. На шпильки надевают трубки диаметром 14 см, а на них устанавливают второй диск. Шпильки необходимо не просто закрепить гайками, а дополнительно усилить контргайками — для надёжности соединений. Барабан готов, теперь монтируют вал. Его делают из металлической трубы, но можно взять готовое изделие от любого механизма. Последний вариант предпочтительнее: поскольку точность заводской детали выше, вибрации барабана будут маленькими или отсутствовать вовсе. С внешней стороны барабана на вал монтируют звёздочку большого диаметра. Подойдёт звёздочка из КПП мотоцикла. Чтобы закрепить барабан на раме, внешние стороны вала должны быть со ступицами. Барабан в сборе с валом монтируют через ступицы на раму. Закрепляют конструкцию болтами. Перед монтажом барабана следует подготовить на раме площадку. На неё будет установлен привод — ручной или электрический. При использовании электропривода на площадку ставят двигатель, на валу которого закреплена малая звёздочка. Часто ставят универсальный привод: с обратной стороны выходного вала электромотора ставят рукоятку

При отсутствии электричества лебёдку можно будет крутить вручную. Важно правильно натянуть цепь. Провисать она не должна, но и сильное натяжение недопустимо — так звёздочки будут быстрее изнашиваться, а возможен и разрыв цепи

Проверяют натяжение цепи прокруткой барабана — цепь не должна сдерживать его вращение, когда разматывают трос. Закрепляют конец троса на валу и наматывают его на барабан. На другой, свободный конец троса, вешают карабин. На один из концов рамы крепят хвостовик. С его помощью лебёдку закрепляют на раме автомобиля.

Лебёдка создаётся за день. Поскольку она будет установлена на внедорожник, то и условия эксплуатации будут соответствующие. Чтобы на барабан не попала грязь и осадки, его закрывают кожухом. Так механизм дольше прослужит, а трос не будет изнашиваться.

Конструкция простая, надёжная, её легко сделать самостоятельно. Да, в ней отсутствует возможность изменения передаточного числа, нет реверса и иных дополнительных функций. Созданная своими руками электролебёдка способна перетащить тяжёлый груз по местности, будь то автомобиль или иная тяжесть.

Запасовка полиспастов

Запасовка – процедуру изменения местоположения шкивов и дистанции между ними. Целью этой операции является регулирование скорости и высоты подъема грузов в соответствии с определенной схемой прохождения троса по блокам грузоподъемного механизма. Существуют следующие разновидности запасовки:

Существует также переменная запасовка. Она бывает как двукратной, так и четырехкратной. Подвижные ролики устанавливаются на нескольких подвижным обоймах, удерживаемых при помощи каната. Кратность запасовки изменяется посредством опускания подвески крюка на опору при сматывании веревки.

Источник

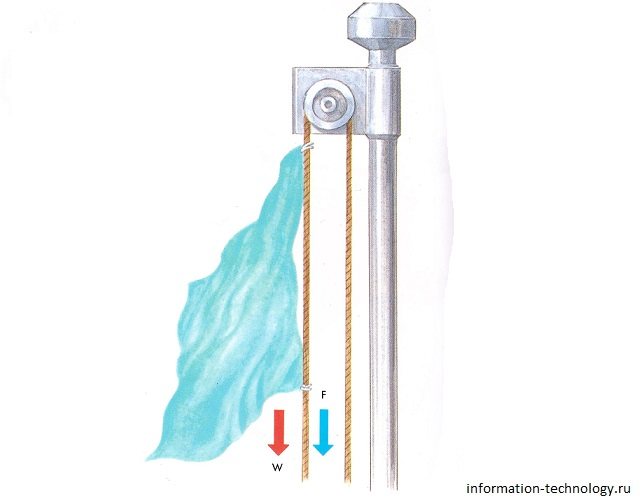

Какой блок называют неподвижным

У неподвижного блока ось вращения не изменяет своего положения в пространстве. Она с помощью специальной обоймы закреплена на балке или на другой опоре (рис. 70). Если на конец веревки, переброшенной через блок, подействовать силой, то другой конец начнет двигаться вверх. Если к этому концу прикрепить груз определенной массы, то он будет подниматься вверх. Если на свободный конец веревки действует сила, направленная вниз, то на груз действует сила, направленная вверх. Измерение этих сил показывает, что они равны.

Система блоков – теория ↑

Изобретение полиспаста дало огромный толчок развитию цивилизаций. Система блоков помогла построить огромные сооружения, многие из которых сохранились по сей день и вызывают недоумение у современных строителей. Также совершенствовалось судостроение, люди смогли путешествовать на огромные расстояния. Пора разобраться, что это такое – полиспаст и выяснить, где можно найти ему применение сегодня.

Простота и эффективность механизма

Строение грузоподъемного механизма ↑

Классический полиспаст представляет собой механизм, который состоит из двух основных элементов:

• шкив;
• гибкая связь.

Шкив – это металлическое колесо, которое по внешнему краю имеет специальный желоб для троса. В качестве гибкой связи может применяться обычный трос или канат. Если груз будет достаточно тяжелый, используют тросы из синтетических волокон или стальные канаты и даже цепи. Для того чтобы шкив вращался легко, без скачков и заедания, используют роликовые подшипники. Все элементы, которые движутся, смазывают.

Один шкив называют блоком. Полиспаст – это система блоков для подъема грузов. Блоки в составе подъемного механизма могут быть неподвижными (жестко закрепленными) и подвижными (когда ось в процессе работы меняет положение). Одна часть полиспаста крепится к неподвижной опоре, другая – к грузу. Подвижные ролики располагаются на стороне груза.

Роль неподвижного блока – изменение направления движения каната и действия прикладываемой силы. Роль подвижных – получение выигрыша в силе.

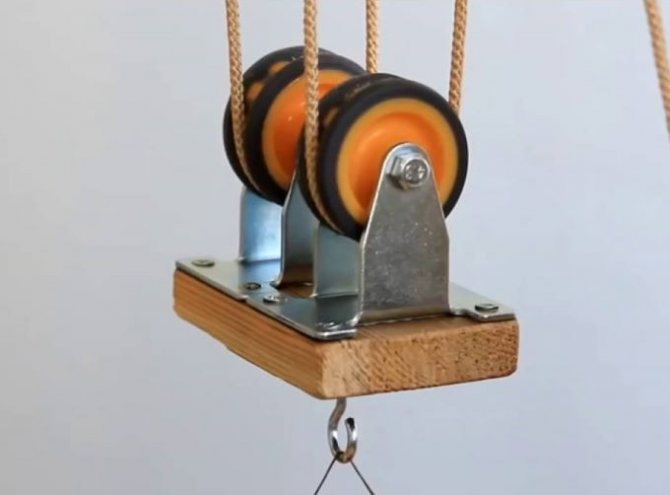

Подвижный блок

Принцип работы – в чем секрет ↑

Принцип работы полиспаста подобен рычагу: усилие, которое необходимо приложить, становится меньше в несколько раз, при этом работа выполняется в том же объеме. Роль рычага играет трос

В работе полиспаста важен выигрыш в силе, поэтому возникающий проигрыш в расстоянии не принимается во внимание

В зависимости от конструкции полиспаста, выигрыш в силе может быть разным. Простейший механизм из двух шкивов дает примерно двукратный выигрыш, из трех – трехкратный и так далее. По тому же принципу рассчитывается и увеличение расстояния. Для работы простого полиспаста нужен трос в два раза длиннее высоты подъема, а если используют комплекс из четырех блоков – то и длина троса увеличивается прямо пропорционально в четыре раза.

Принцип работы системы блоков

В каких областях применяется система блоков ↑

Полиспаст – верный помощник на складе, на производстве, в транспортной сфере. Его используют везде, где нужно применять силу для перемещения всевозможных грузов. Система широко применяется в строительстве.

Несмотря на то что большую часть тяжелой работы выполняет строительная техника (подъемный кран), полиспасту нашлось место в конструкции грузозахватных механизмов. Система блоков (полиспаст) является составляющей таких подъемных механизмов, как лебедка, таль, строительная техника (краны разных типов, бульдозер, экскаватор).

Помимо строительной отрасли, полиспасты получили широкое применение в организации спасательных работ. Принцип работы остается прежним, но конструкция немного видоизменяется. Спасательное оборудование изготавливается из прочного троса, используются карабины

Для устройств такого назначения важно, чтобы вся система быстро собиралась и не требовала дополнительных механизмов

Содержание

Трехтысячный год до нашей эры. Действо разворачивается на территории современного графства Уилтшир в Англии на живописных солсберийских равнинах.

Шумная ватага людей решительно тащит громадный тридцатитонный кремнистый песчаник, распространенную горную породу местности, в то время, как в арьергарде камне-человеко-колонны кипит основная работа: туда-сюда то и дело снуют крепкие ребята с бревнами, оперативно перекатывая и подкладывая спереди округлые деревяшки, выкатившиеся из-под камня сзади.

Короче говоря, транспортировочная суета.

Вот так, в нескольких словах можно описать процесс самой загадочной и мистической стройки человечества — процесс сооружения мегалитического Стоунхенджа.

Никому доподлинно неизвестно, кто возвел это чудо света — кельтские ли жрецы, может, древние бритты, предки современных французов, свидетели Мерлиновой бороды или инопланетяне.

Неизвестно и то, какую цель преследовали возводившие: археологи, историки и ученые всего мира до сих пор бьются над разгадками тайн постройки этого сооружения каменного века, неофициально именуемого восьмым чудом света.

Рисунок 1. Одна из древнейших комплексных стройплощадок человечества — неолитический Стоунхендж.
Однако одно все же известно.

Наши предки, еще задолго до изобретения колеса, кое-что таки смыслили в физике. Иначе как бы им удавалось в двадцать-тридцать рук перемещать на огромные расстояния объекты массой более тридцати тонн?

Для справки. Тридцать тонн для человека — невероятная масса. К примеру, профессиональные пауэрлифтеры способны поднимать штанги порядка трехсот-четырехсот килограмм за подход. А это значит, что нам пришлось бы отправить в прошлое примерно 85 натренированных спортсменов экстра-класса, чтобы обычной тягой сдвинуть с места неолитический валун. Да, наших предков из каменного века недооценивать не стоит. Особенно их смекалку.

За что цеплять (не цеплять) лебедке

Чаще всего приходится лебедиться именно за дерево. Конечно же для якоря лебедке могут отлично послужить и камни и пеньки и лежащие бревна и искусственные сооружения…

Из деревьев лучше всего подходят березы и сосны. Плохо лебедиться за елки – их корневая система слабая для лебедки и даже двадцатисантиметровые в диаметре елки выкорчевываются!

На пеньки и камни нужно вешать голый трос (без корозащитки) удавкой – он так надежнее зацепится и не будет соскакивать.

Категорически не допускается использовать для лебежения опоры ЛЭП. Как деревянные столбы, так и бетонные легко падают! Кроме того, что столб сильно повредит автомобиль можно получить электрошок и возникнут проблемы с правоохранительными органами: ЛЭП объект стратегический!

В принципе можно тянуться за бетонные фундаменты больших опор или за железные конструкции и столбы… но я вам этого не говорил

Расчет полиспаста

Перед изготовлением полиспаста требуется рассчитать основные технические характеристики грузоподъемной конструкции. Расчеты требуется для составления чертежей и производятся согласно параметрам рабочего помещениями и весом груза.

Для определения нагрузок, влияющих на блочную систему в ходе эксплуатации, нужно рассчитать параметры, действующие на отдельные блоки:

Уравнение, использующееся для нахождения моментов силы, имеет следующий вид: SM * R = SC*R + l*SC*R + N* g*d/2, где:

При расчете также рекомендуется определить КПД остальных обводных роликов, в зависимости от конструктивных особенностей грузоподъемного механизма.

Специфика роста кратности в полиспастах различного типа

Увеличение кратности в силовых системах позволяет снизить нагрузку на каждый отдельных канат, что позволяет добиться сразу нескольких эффектов:

• возможность использования канатов меньшего диаметра;
• возможность уменьшения диаметра блоков и барабана;
• возможность снижения массы и передаточного отношения приводного редуктора.

Одновременно в этом случае понадобится большая канатоемкость барабана, так как выигрыш в силе автоматически ведет к «проигрышу» по расстоянию.

У скоростных полиспастов рабочую силу, которая развивается пневматическим либо гидравлическим цилиндром, прикладывают непосредственно к подвижной обойме, а груз одновременно подвешивают к свободного краю подъемной цепи, каната либо веревки. Здесь выигрыш в скорости будет чем больше, тем выше подъем груза.

Кинематика мальтийского механизма

Прежде чем проводить расчеты следует уделить внимание кинематическим особенностям устройства. В качестве основы применяется треугольник с несколькими вершинами, а также цевки, которая формируется при входе в паз и выходе из него. Используя кинематику можно провести следующие расчеты:

Используя кинематику можно провести следующие расчеты:

Найти углы поворота на первой и второй фазе

Углы и стороны треугольника также считаются важной информацией. Угловую скорость и угловое ускорение

При анализе вращения диска уделяется внимание теореме сложения скоростей и ускорения центра цевки при вращении с равномерной скоростью. Алгоритм расчетов предусматривает применение специальных таблиц

Разновидности подъемных устройств

Общим у блочка для подъема груза и строительного крана является использование идеи увеличения силы – правила рычага. Для того чтобы уравновесить груз на короткой стороне рычага, нужно приложить к длинной его стороне усилие меньше настолько, насколько короткое плечо меньше длинного. Соотношение сил на концах рычага называется передаточным числом.

Уравновесить и даже поднять тяжесть можно с усилием меньше его веса, но проделанный концом длинного рычага путь будет длиннее, чем у короткого, настолько же, насколько меньше сил для подъема было приложено. Выигрыша в работе (F1*L1=F2*L2) нет, но это и не требуется.

Использование закона Архимеда воплощается в разные подъемные механизмы, а как — зависит от назначения подъемника. Конструкции различаются по передаточному числу, принципу передачи усилия, мобильности, прочности, используемой энергии. Самые востребованные для самостоятельного изготовления виды:

• полиспасты;
• барабанные конструкции;
• рычажный механизм.

Основы простых механизмов

Для того чтобы понять, за счет чего простой механизм облегчает работу, или примитивным языком — почему бутылку открывашкой вскрыть проще, чем руками, — вспомним с формулу прошлых уроков и проанализируем входящие в ее состав величины:

$$A =F\cdot s$$$$s=\frac{A}{F}$$$$F=\frac{A}{s}$$

Механическая работа всегда связана с двумя переменными: силой $F$ и перемещением $s$.

По математике формул очевидно, что с увеличением расстояния перемещения, сила, необходимая для совершения того же объема работы, уменьшается.

К тому же, так как сила — вектор, с помощью механизма мы можем изменять не только ее величину, но и направление.

Итого:

Механизм может менять расстояние применения силы $s$. Представьте, что вам в руки дают перевязанную стопку книг и просят поднять ее на второй этаж. Варианта два. Первый, для любителей погорячее: попробовать стопку закинуть.

Второй, вменяемый: поднять ее постепенно по лестнице. Лестница увеличивает расстояние применения силы $s$, поскольку длина траектории гипотенузы больше, чем у любого из катетов, однако сил при этом прикладывать придется меньше. Иными словами, идти дольше, но идти-то проще.
Рисунок 3. Упрощенный расчет длин траекторий лестницы на примере прямоугольного треугольника. Принцип: пройти два лишних метра, затратив при этом меньше мышечных сил.
Механизм может менять величину значения силы $F$. Вернемся к разговорам о содержимом кухонного ящика и подумаем о лежащей там открывашке. Прикладывая небольшую силу к концу ручки открывашки, вы легко откупорите любую бутылку, ведь на крышку будет действовать бóльшая сила на другом конце.

Попробуйте отпилить от открывашки половину ручки, но проделать наряду с этим те же действия: вы сразу почувствуете, что теперь открывать бутылку стало в разы сложнее, потому что изменилась величина значения силы $F$. Не в нашу пользу.

Механизм может менять направление вектора силы $\vec{F}$. Переместимся на плавательное судно. Нам дали задание — перед отплытием поднять флаг. Конечно, можно в стиле Человека-Паука эффектно залезть на флагшток и справиться с задачей вручную, но лучше было бы, дабы не шокировать членов экипажа, воспользоваться обычным блоковым механизмом: намотать на колесико веревку так, чтобы входная сила была направлена перпендикулярно вниз, а выходная — перпендикулярно вверх.

Флаг тридцать тонн не весит, но с помощью механизма мы задали силе противоположное направление и немного выиграли — лезть никуда не придется.

Выбор и расчёт полиспаста

Сдвоенные полиспасты применяют в двухбалочных мостовых и козловых кранах, у которых грузоподъемный механизм установлен на грузовой тележке, а грузовой канат от крюковой подвески сразу наматывается на барабан, минуя направляющие блоки. Одинарные же полиспасты используют на однобалочных мостовых и козловых кранах грузоподъемностью до 10 т, оборудованных электрической талью, а также на стреловых настенных или на колонне, на большей части башенных, на стреловых самоходных кранах. Важнейшей характеристикой полиспаста является его кратность. Чем больше заданная грузоподъемность крана Q, тем выше должна быть кратность полиспаста а (табл.1). Кроме грузоподъемности на выбор кратности полиспаста могут оказать влияние высота и скорость подъема груза. Если задана большая высота подъема груза, то кратность полиспаста приходится ограничивать с тем, чтобы длина грузового каната и, соответственно, барабана остались бы в допустимых пределах. От скорости подъема груза, в свою очередь, зависит передаточное отношение механизма и без ее учета возможны проблемы с подбором стандартного редуктора.

Таблица 1. Рекомендуемые значения кратности полиспаста

Но все таки основными критериями выбора полиспаста яв¬ляются грузоподъемность Q (табл.1) и максимальное усилие Sб, которое будет действовать при подъеме груза в набегающем на барабан канате (табл.2). Рекомендуемые в таблицах значения кратности полиспаста и усилия не являются обязательными, поэтому их следует воспринимать как ориентировочные.

Подобрав полиспаст, следует начертить его схему в развернутом виде, подобную изображенным на рис.1, и затем приступить к расчету усилия в канате Sб.

Таблица 2

Для одинарного полиспаста максимальное значение усилия Sб определяют по формуле:

, где G ­ вес поднимаемого груза, включая грузозахватное устройство, кН;

G = Qg

Q -­ масса груза вместе с грузозахватным устройством, т;

g -­ ускорение свободного падения, м/с2;

ηδ -КПД канатных блоков, равный при подшипниках скольжения 0,97 и при подшипниках качения 0,98. При наличии в схеме направляющих блоков:

где η — число направляющих блоков. Когда груз поднимают сдвоенным или счетверенным полиспастом, то формула принимает следующий вид:

где m -­ число полиспастов. Если расчетное значение Sб не превышает рекомендуемую для заданной грузоподъемности величину (таб.2), то полиспаст выбран правильно.Литература:

1. Федеральный закон от 21.07.1997 N 116­ФЗ (ред. от 13.07.2015) «О промышленной безопасности опасных производственных объектов».
2. Строительные краны и грузоподъемные механизмы. Справочник. А.Д.Кирнев, Г.В.Несветаев.
3. ФНП «Правила безопасности опасных производственных объектов, на которых используются подъемные сооружения» Приказ от 12 ноября 2013 года N 533.

К списку

Делаем полиспаст из бумажных стаканов и шестеренок

Устройства, используемые в строительстве, отличаются большой сложностью, что и логично, ведь здесь требуется поднимать большие грузы на достаточно большую высоту. Разобраться в их конструктивных особенностях бывает весьма проблематично. Чего нельзя сказать о домашних полиспастах, которые применяются в быту. Они настолько просты и понятны, что соорудить полиспаст своими руками сможет любой человек. Для этого нам потребуются следующие приспособления:

1. несколько стаканов из бумаги;
2. ножницы;
3. шнурок или крепкая нить, выступающая в качестве веревки;
4. пластилин;
5. пластиковые вешалки.

В первую очередь потребуется сделать корзину, в которой будет перемещаться груз. Для этих целей будем использовать бумажные стаканы, через которые продеваем веревку. Сам же полиспаст собираем из вешалок. Веревку или нить фиксируем на верхней части вешалки, после чего несколько раз наматываем на перекладину. Полученную из стаканов корзинку следует подвесить на нижней вешалке за крючок. В принципе, на этом сбор полиспаста можно считать оконченным. Для поднятия грузов достаточно лишь правильно пользоваться механизмом. Для этого понадобится тянуть за свободный конец нитки, что приведет к соединению вешалок. Теперь можно попробовать поднять тяжелые предметы на высоту.

Существует еще один способ изготовления полиспаста своими руками, который несколько сложнее, но отличается большей эффективностью и надежностью конструкции. Здесь нам потребуются подшипники, шестеренка, крючок, тросы с блоками, а также резьбовая шпилька. Сначала на шпильке закрепляем подшипники, после чего устанавливаем шестеренку на конец шпильки, чтобы было удобнее и проще пользоваться самодельным полиспастом. Остается только перекинуть трос через шестеренки и закрепить его, свободный же конец будет оборудован крюком, который необходим для подъема предметов.

Напоследок напомним, что при работе с любыми полиспастами, купленными в магазине или сделанными дома, обязательно следует помнить о технике безопасности. Необходимо тщательно проверить конструкцию на прочность и целостность

Сами же грузы следует поднимать плавно и осторожно, не располагаясь в этом время под подвешенным предметом

Запасовка полиспастов

Запасовка – технологическая операция изменения расположения основных грузовых блоков полиспаста, а также расстояний между ними. Целью запасовки является изменение скорости или высоты подъёма грузов путём определённой схемы прохождения канатов по блокам устройства.

Схемы запасовки определяются типом грузоподъёмной техники. Известно, в частности, что механизмы изменения вылета стрелы различны для ручной или электротали – с одной стороны, и для кранов – с другой. Поэтому для лебёдок запасовка производится изменением расположения оси направляющего блока, и предназначается только для изменения длины вылета стрелы. В грузовых кранах запасовкой исправляют возможную криволинейность перемещения груза. Кроме грузовых канатов, запасовку применяют также и для канатных устройств перемещения рабочей тележки.

Различают следующие схемы запасовок:

1. Однократная, которая применяется для грузоподъёмных механизмов стрелового типа с гуськом. Крюк при этом подвешивается на одной нитке каната, последовательно проводится через все неподвижные блоки, после чего наматывается на барабан. Такой способ запасовки наименее эффективен.
2. Двухкратная, которая может быть применена на кранах, как с подъёмной, так и балочной стрелой. В первом случае неподвижные блоки располагаются на головке стрелы, а противоположный конец каната закрепляется в грузовой лебёдке. Во втором случае один из концов каната закрепляют на корне стрелы, а второй последовательно пропускают через обводной барабан, блоки крюковой подвески, стреловые блоки, блоки оголовка башни и затем подводят к грузовой лебёдке.
3. Четырёхкратная, используемая для механизмов большой грузоподъёмности. Здесь реализуется одна из схем, описанных выше, но отдельно по каждому из блоков крюковой подвески. Две рабочих ветви каната при этом направляются на блоки рабочей стрелы. Соединение смежных полиспастов производится через дополнительный неподвижный блок, который устанавливается на стойке платформы поворота крана.
4. Переменная, суть которой состоит в изменении грузоподъёмности крана. При таком виде запасовки (она может быть и двух-, и четырёхкратной) возможно соответствующее увеличение массы поднимаемого груза. Для этого в подвижные блоки дополнительно устанавливают по одной или две подвижных обоймы. Удержание обойм производит сам грузовой канат из-за разницы в усилиях, которые создаются наличием крюковой подвески. Изменение кратности запасовки выполняется опусканием крюковой подвески на опору при продолжающемся сматывании каната.

Двух- и особенно – четырёхкратная запасовка позволяет производить безопасный подъём груза, который практически вдвое превышает тяговое усилие, развиваемое лебёдкой. При этом проворот канатов под нагрузкой исключается, что существенно снижает их износ.

Кромочный рубанок для гипсокартона. Делаем идеальные стыки

Ножовка по дереву. Какая лучше?

Схема полиспаста

Вот простейшая схема полиспаста.

Кружки это блоки. Большой круг привод, а вернее барабан, . Конец троса закреплен не на крюке крана, а на неподвижной относительно крана поверхности. Такой поверхностью может быть стрела крана или, если говорить про башенные краны, каретка. Нижний блок никак не закреплен на кране и является подвижным относительно него. Это две простейшие схемы устройства полиспаста.

Какие же нагрузки возникают в этом случае?

Расчет полиспаста

Вернее будет спросить, как изменится нагрузка на двигатель и на сам канат. В нашем случае она уменьшится в два раза. Конечно, можно приводить формулы и школьные примеры известные еще со времен Архимеда, но можете поверить на слово. Но это относительно простой пример. более сложного я расскажу в другой статье. А теперь рассмотрим какие-же бывают полиспасты.

Винт

Винт. Если взять наклонную плоскость, обернуть ее вокруг цилиндра, то мы получим винт — механизм, который используется для того, чтобы что-то опускать, поднимать или обычно просто дабы удерживать два тела вместе.

Типичная крышка от банки или бутылки — показательный пример винта. А вот вкрутить даже маленький винтик — задача времязатратная, поскольку винтовые механизмы значительно увеличивают расстояние применения силы. Чтобы сравнить, можно взять два винта и кусок поролона: один винт в него вдавить, другой вкрутить. А теперь попробуйте вдавить винт в стену…

Что такое полиспаст, зачем он нужен и где применяется?

Стационарно подъемники применяются на складах и в производственных помещениях, в которых необходимо поднимать разные тяжести. Переносные блочные системы используются в строительстве, логистике, для спасательных работ.

Устройство и принцип работы

Полиспаст позволяет поднимать тяжесть, используя меньшее усилие человека. Принцип похож на действие рычага для подъема груза, только вместо рычага используется трос.

Конструктивно, самый простой полиспаст являет собой 1 блок и веревку. Ролик закрепляется над грузом (на потолке, балке, или перемещаемой специальной опоре). Один конец веревки с крюком спускается к грузу. Второй конец веревки человек держит в руках и тянет за него, поднимая тяжесть.

На выигрыш в силе влияют такие факторы:

1. Количество роликов.
2. Длина веревки.

1 блок увеличивает силу примерно в 2 раза (примерно — потому что какие-то потери спишутся из-за силы трения). То есть если человек без подъемника сможет поднять 30 кг на высоту 1 метр, то с полиспастом — это будут уже 60 кг. Если роликов будет больше — то и вес можно будет поднимать больший.

Что касается длины веревки: чем она длиннее, тем больше вес сможет поднять человек, но и тем больше времени на это придется тратить.

Что такое механизм?

История стара как мир: при меньшем получить больше.

Таков закон нашего существования в природе. Ресурсы человека ограничены, условия жизни — быстротечны и непредсказуемы, потребности — велики. А чтобы процветать и выживать, не нарушая пропорции данных трех переменных, необходимо умение не только подстраиваться, но и использовать с умом то, что дано. В конце концов, умение облегчить себе труд и превысить мышечные возможности — это то, что выделяет нас на фоне других представителей царства животных.

Именно поэтому технологические решения всегда развивались параллельно с человеком. Мы всегда были, есть и будем в поиске. В поиске того, что могло бы помочь нам выгадывать больше, вкладываясь меньше. И практически все, что мы придумывали во имя этой цели на протяжении тысячелетий, так или иначе можно отнести к понятию механизма.
Рисунок 2. Лопата? Лопата! Вообще-то является механизмом рычагового типа.
Механизм — это устройство, повышающее производительность труда и облегчающее его выполнение. Задача его проста — преобразовывать энергию и передавать движение: к механизму прикладывается сила, которую он в свою очередь «перерабатывает» и передает телу, совершая работу. Обычно наименьший неделимый элемент механизма называется простым или простейшим.

Ему можно дать следующее краткое определение:

Простой механизм — устройство, служащее для преобразования силы.

Механизмы помогают нам везде. Начать с того, что в скелете человека все кости, имеющие свободный ход, являются «простыми механизмами» — рычагами. Продолжить можно чем угодно, хоть содержимым кухонного шкафчика: ножи, топорики для рубки мяса, открывашки, штопоры, ножницы и прочее — все это имеет отношение к простым механизмам. Двери, окна, тележки в супермаркетах, качели, пандусы, пинцеты, ручки смесителя в ванной, колодца, велосипеды, внутренности ремонтного ящика, от гвоздодера до кусачек… продолжать можно долго. Простые механизмы — основа нашей жизни.

Система блоков

Применение подвижного блока даёт двукратный выигрыш в силе, применение неподвижного — позволяет изменить направление прилагаемой силы. На практике используются комбинации подвижных и неподвижных блоков. При этом каждый подвижный блок позволяет вдвое уменьшить прилагаемое усилие или вдвое увеличить скорость перемещения груза. Неподвижные блоки используют для связи подвижных блоков в единую систему. Такая система подвижных и неподвижных блоков называется полиспаст.

Используется полиспаст в случаях, если необходимо прилагая минимальные усилия поднять или переместить тяжелый груз, обеспечить натяжение и т.п. Простейший полиспаст состоит всего из одного блока и каната, при этом позволяет в два раза снизить тяговое усилие, необходимое для подъема груза.

Рисунок 1. Каждый подвижный блок в полиспасте даёт двукратный выигрыш в силе или скорости

Обычно в грузоподъемных механизмах применяют силовые полиспасты, позволяющие уменьшить натяжение каната, момент от веса груза на барабане и передаточное число механизма (тали, лебедки). Скоростные полиспасты, позволяющие получить выигрыш в скорости перемещения груза при малых скоростях приводного элемента, применяются значительно реже. Они используются в гидравлических или пневматических подъемниках, погрузчиках, механизмах выдвижения телескопических стрел кранов.

Основной характеристикой полиспаста является кратность. Это отношение числа ветвей гибкого органа, на котором подвешен груз, к числу ветвей наматываемых на барабан (для силовых полиспастов), либо отношение скорости ведущего конца гибкого органа к ведомому (для скоростных полиспастов). Условно говоря, кратность это теоретически рассчитанный коэффициент выигрыша в силе или скорости при использовании полиспаста. Изменение кратности полиспаста происходит путем введения или удаления из системы дополнительных блоков, при этом конец каната при четной кратности крепится на неподвижном элементе конструкции, а при нечетной кратности — на крюковой обойме.

Рисунок 2. Крепление каната при чётной и нечётной кратности полиспаста

Выигрыш в силе при применении полиспаста с $n$ подвижных и $n$ неподвижных блоков определяется по формуле: $P=2Fn$, где $Р$ — вес груза, $F$ — сила, прилагаемая на входе полиспаста, $n$ — число подвижных блоков.

В зависимости от количества ветвей каната, закрепленных на барабане грузоподъемного механизма, можно выделить одинарные (простые) и сдвоенные полиспасты. В одинарных полиспастах, при наматывании или сматывании гибкого элемента вследствие его перемещения вдоль оси барабана, создается нежелательное изменение нагрузки на опоры барабана. Также в случае отсутствия в системе свободных блоков (канат с блока крюковой подвески непосредственно переходит на барабан) происходит перемещение груза не только в вертикальной, но и в горизонтальной плоскости.

Рисунок 3. Одинарные и сдвоенные полиспасты

Для обеспечения строго вертикального подъема груза применяют сдвоенные полиспасты, (состоящие из двух одинарных), в этом случае на барабане закрепляются оба конца каната. Для обеспечения нормального положения крюковой подвески при неравномерной вытяжке гибкого элемента обоих полиспастов применяют балансир или уравнительные блоки.

Рисунок 4. Способы обеспечения вертикальности подъёма груза

Скоростные полиспасты отличаются от силовых тем, что в них рабочая сила, обычно развиваемая гидравлическим или пневматическим цилиндром, прикладывается к подвижной обойме, а груз подвешивается к свободному концу каната или цепи. Выигрыш в скорости при использовании такого полиспаста получается в результате увеличения высоты подъёма груза.

При использовании полиспастов следует учитывать, что используемые в системе элементы не являются абсолютно гибкими телами, а имеют определенную жесткость, поэтому набегающая ветвь не сразу ложится в ручей блока, а сбегающая ветвь не сразу выпрямляется. Это наиболее заметно при использовании стальных канатов.

Вопрос: почему у подъемных строительных кранов крюк, который переносит груз, закреплен не на конце троса, а на обойме подвижного блока?

Ответ: для обеспечения вертикальности подъёма груза.

Как работают блоки?

Блок состоит из одного или нескольких колес (роликов), огибаемых цепью, ремнем или тросом. Так же, как и рычаг, блок уменьшает усилие, необходимое для подъема груза, но плюс к этому может изменять направление прикладываемой силы.

За выигрыш в силе приходится расплачиваться расстоянием: чем меньшее усилие требуется для подъема груза, тем больше путь, который должна пройти точка приложения этого усилия. Система блоков увеличивает выигрыш в силе за счет использования большего количества грузонесущих цепей. Подобные силосберегающие устройства имеют очень широкий диапазон применения — от перемещения на высоту массивных стальных балок на строительных площадках до подъема флагов.

Как и в случае других простых механизмов, изобретатели блока неизвестны. Хотя, возможно, блоки существовали и раньше, первое упоминание о них в литературе относится к пятому веку до нашей эры и связано с использованием блоков древними греками на кораблях и в театрах.

Установленные на подвесном рельсе подвижные системы блоков (рисунок сверху) широко распространены на сборочных линиях, поскольку существенно облегчают перемещение тяжелых деталей. Прикладываемая сила (F) равна частному от деления веса груза (W) на используемое количество поддерживающих его цепей (n).

Одинарные неподвижные блоки

Этот простейший тип блока не уменьшает усилие, необходимое для подъема груза, но зато изменяет направление прикладываемой силы, как это показано на рисунках сверху и справа вверху. Неподвижный блок на верхней части флагштока облегчает подъем флага, позволяя тянуть шнур, к которому привязан флаг, вниз.

Одинарные подвижные блоки

Одинарный блок, имеющий возможность перемещения, уменьшает наполовину усилие, требующееся для подъема груза. Однако уменьшение вдвое прикладываемой силы означает, что точка ее приложения должна пройти в два раза больший путь. В данном случае сила равна половине веса (F=1/2W).

Системы блоков

При использовании комбинации неподвижного блока с подвижным прикладываемая сила кратна общему количеству грузонесущих цепей. В данном случае сила равна половине веса (F=1/2W).

Груз, подвешенный через блок вертикально, позволяет туго натягивать горизонтальные электрические провода.

Подвесной подъемник (рисунок сверху) состоит из цепи, обвитой вокруг одного подвижного и двух неподвижных блоков. Подъем груза требует прикладывания силы, составляющей всего лишь половину от его веса.

Полиспаст, обычно используемый в больших подъемных кранах (рисунок справа), состоит из комплекта подвижных блоков, к которому подвешивается груз, и комплекта неподвижных, прикрепленного к стреле крана. Получая выигрыш в силе от столь большого количества блоков, кран может поднимать очень тяжелые грузы, например, стальные балки. В данном случае сила (F) равна частному от деления веса груза (W) на количество поддерживающих тросов (n).

information-technology.ru

Принцип работы полиспаста

По сути, полиспаст является системой рычагов, роль которых выполняют части каната, находящиеся между блоками. Как известно, закон рычага гласит что, выигрывая в силе, проигрываешь в расстоянии, а значит, и в скорости, и наоборот. Значит, для перемещения груза на 1 метр механизмом с двойным выигрышем придётся выбрать 2 метра каната, то есть потратить в 2 раза больше времени. Прилагаемое усилие будет в 2 раза меньше массы груза, однако, количество затраченной энергии не изменится.

Точно так же подсчитывается выигрыш по расстоянию, если точки крепления полиспаста и груза поменять местами.

Клин

Клин. Если представить две наклонные плоскости, сходящиеся в одной точке, выйдет то, что называется клином.

Он помогает удерживать предметы на месте, но, что важнее, раскалывать тела или отделять от них части.

Ножи, мечи, топоры и прочие режущие предметы по механике действия классифицируются как клины. Кстати, на корпусе самолета они тоже есть: самолетные клинья помогают рассекать при движении воздух подобно тому, как кухонный нож прорезает свежий огурчик.
