Стальные трубы широко применяются в жилищно-коммунальном хозяйстве, нефтяной, газовой и химической промышленности, машиностроении для передачи жидкостей или газов. Также трубный прокат используется в качестве заготовки в производстве крепежных изделий и других деталей машин.
Основные методы изготовления стальных труб:
- Горячая прокатка и горячее прессование;
- Холодная прокатка и волочение;
- Контактная, ручная электродуговая, газовая сварка.
Сортамент труб регулируется нормативными документами: размеры бесшовных изделий после горячей деформации соответствуют ГОСТ 8732-78, холодной деформации – ГОСТ 8734-75, электросварных – ГОСТ 10704-91. Также по ГОСТ 14162-79 производятся капиллярные стальные трубы с малыми диаметрами. Основные геометрические параметры, устанавливаемые в стандартах – внешний диаметр, толщина стенок трубы в миллиметрах и масса 1 метра изделия.
Таблица соответствия диаметров труб в мм и дюймах
| Условный проход трубы (Dy), мм | Диаметр резьбы (G), дюйм | Наружный диаметр трубы (Dн), мм | ||
| Труба стальная водогазопроводная | Труба стальная бесшовная | Полимерная | ||
| 10 | 3/8″ | 17 | 16 | 16 |
| 15 | 1/2″ | 21,3 | 20 | 20 |
| 20 | 3/4″ | 26,8 | 26 | 25 |
| 25 | 1″ | 33,5 | 32 | 32 |
| 32 | 1 1/4″ | 42,3 | 42 | 40 |
| 40 | 1 1/2″ | 48 | 45 | 50 |
| 50 | 2″ | 60 | 57 | 63 |
| 65 | 2 1/2″ | 75,5 | 76 | 75 |
| 80 | 3″ | 88,5 | 89 | 90 |
| 90 | 3 1/2″ | 101,3 | 102 | 110 |
| 100 | 4″ | 114 | 108 | 125 |
| 125 | 5″ | 140 | 133 | 140 |
| 150 | 6″ | 165 | 159 | 160 |
Бесшовные трубы: размеры и характеристики
Бесшовные трубы изготавливаются способом горячей прокатки из заготовок, называемых «гильзы». Для улучшения качества поверхности и повышения точности размеров горячекатаные изделия подвергают различным видам холодного деформирования. Производство металлических бесшовных горячедеформированных труб осуществляется в соответствии с ГОСТом 8732-78, холоднодеформированных – с ГОСТом Р 54159-2010. В маркировке трубного проката указывают наружный диаметр и толщину стенки, выраженные в миллиметрах.
Таблица размеров и массы горяче- и холоднодеформированных стальных труб стандартных типоразмеров
| Наружный диаметр, мм | Толщина стенки, мм | Масса 1 м, кг | Наружный диаметр, мм | Толщина стенки, мм | Масса 1 м, кг |
| 3,5 | 2,46 | 108 | 6 | 15,09 | |
| 6 | 7,99 | 108 | 10 | 24,17 | |
| 60 | 8 | 10,26 | 114 | 5 | 13,44 |
| 4 | 5,82 | 133 | 5 | 15,78 | |
| 8 | 11,84 | 133 | 6 | 18,79 | |
| 9 | 14,21 | 140 | 5 | 16,65 | |
| 5 | 8,76 | 159 | 5 | 18,99 | |
| 76 | 6 | 10,36 | 159 | 6 | 22,64 |
| 8 | 15,98 | 159 | 8 | 29,79 | |
| 102 | 5 | 11,96 | 168 | 6 | 23,97 |
| 102 | 8 | 18,55 | 168 | 14 | 53,17 |
| 102 | 10 | 22,69 | 219 | 8 | 41,63 |
| 108 | 4 | 10,26 | 219 | 10 | 51,54 |
| 108 | 4,5 | 11,49 | 219 | 12 | 61,26 |
| 108 | 5 | 12,7 | 219 | 20 | 98,15 |
| 114 | 8 | 20,91 | 245 | 8 | 46,76 |
| 121 | 5 | 14,3 | 273 | 7 | 45,92 |
| 127 | 12 | 34,03 | 273 | 10 | 64,86 |
| 133 | 4 | 12,73 | 325 | 8 | 62,54 |

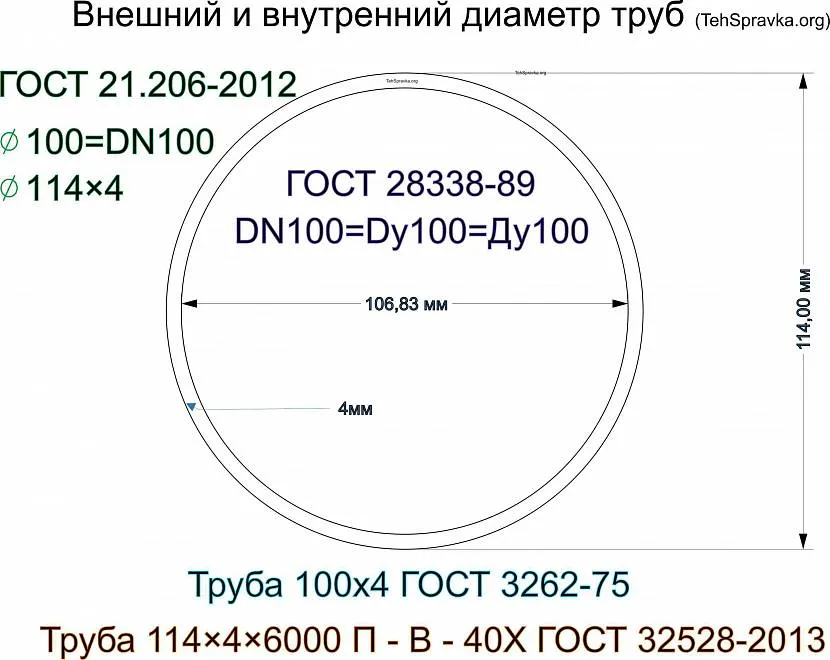

Как задают диаметр металлических труб
Габариты труб из стали для сетей водопровода, отопления и газоснабжения регламентируются ГОСТ 3262-75, в нем указано задание их размеров по внутреннему номинальному диаметру Dn (или условному проходу Ду), измеряемым в мм.
Стоит заметить, что в действительности приведенные в госстандарте показатели отличаются от реальных, то есть Dn приближенно равняется измеренному диаметру проходного канала.
Задание габаритов по условному проходу означает, что показатель Ду будет одинаков у изделий с различным сечением стенок.
Помимо стальных оцинкованных и не оцинкованных, в быту потребитель также может столкнуться с медными (техусловия изложены в ГОСТ 617-2006) или трубами из нержавейки (технические условия с указанием габаритов регламентирует ГОСТ 9941-81).
В перечисленных госстандартах сказано, что трубные изделия из меди и нержавейки выпускают по внешнему диаметру оболочки.
Рис. 3 Характеристики труб для водогазопровода по ГОСТ 3262-75
Стандартные размеры стальных труб
Общепринятые стандартные значения внутреннего диаметра стальных труб определяются рядом: 6, 10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 110 и т.д. Условный проход трубы, исчисляемый в дюймах, при пересчете на метрическую систему как раз округляется в большую сторону до ближайшего параметра из стандартного ряда.
Таблица 3. Стандартные диаметры стальных труб
| Категория диаметров | Размеры, мм |
| Малые | 10; 10,2; 12; 13; 14; (15); 16; (17); 18; 19; 20; 21,3; 22; (23); 24; 25; 26; 27; 28; 30; 32; 33; 33,7; 35; 36; 38; 40; 42; 44,5; 45; 48; 48,3; 51; 53; 54; 57; 60; 63,5; 70; 73; 76; 88; 89; 95; 102; 108. |
| Средние | 114; 127; 133; 140; 152; 159; 168; 177,8; 180; 193,7; 219; 244,5; 273; 325; 355,6; 377; 406,4; 426; (478); 530. |
| Большие | 530; 630; 720; 820; 920; 1020; 1120; 1220; 1420. |
Наиболее часто используемые трубы – диаметром от 426 до 1220 мм. Это магистрали для водо-, газопроводных, канализационных, оросительных систем.
Для водопровода и отопления в квартирах многоэтажных и частных строений применяются трубы малого диаметра. Изделия среднего диаметра из стали используют для стояков в городской инфраструктуре, а также в нефтепромысловой отрасли. Это изделия диаметром ¾», для разводки внутри ½».
Юлия Петриченко, эксперт
По таблицам аналогично определяют диаметры труб из пластика, меди, латуни. Методика перевода дюймовой размерности в метрическую используется при соединении изделий из разных материалов. При наличии фитингов монтаж газоводопроводных магистралей из стали упрощается – в соединительных элементах уже учтены эти нюансы.
А как вы справляетесь с расчетом диаметров труб? Какой показатель наиболее важен для вас при монтаже трубопроводов? Делитесь в комментариях.
Как перевести дюймы в миллиметры и сантиметры
Зарубежные производители маркируют водопроводные коллекторы в системе неметрических обозначений. Но здесь нет сложностей, т. к. обычно дюйм равняется 2,54 см, что дает возможность упростить перевод из сантиметров и миллиметров в дюймы и обратно.
Измерить диаметр труб водопровода и газопровода можно приспособлениями:
- Линейка-циркометр. Приспособление накладывают на объект так, чтобы его лента плотно прилегала к поверхности измеряемой трубы. Полосу просовывают в отверстие на накладной детали, продевают во второе отверстие. Ленту затягивают, чтобы снова было плотное прилегание, а показатели считывают на шкале.
- Лазерный измеритель. Предназначен для бесконтактного измерения прохода внутри коллекторов. В основе лежит электронно-оптический способ замеров по двум центральным осям поперечного размера. Тщательный контроль осуществляется подачей показаний в количестве 120 в секунду.
Специализированные устройства не всегда есть под рукой, поэтому применяют простую школьную формулу С = 2 πr или С = πD, где:
- π — постоянное число, равное 3,14;
- С — длина окружности;
- r — радиус круга;
- D — диаметр круга.
Чтобы из формулы высчитать диаметр трубы, делят длину окружности на 3,14. Например, длина окружности получилась 12 см. Разделив значение на 3,14, получают, что диаметр элемента 3,8 см. Так можно высчитать внутреннее и внешнее поперечное сечение. Окружность измеряют рулеткой, но удобнее так делать для наружных показателей.
Трубы малого внутреннего диаметра (меньше 15 см) рулеткой не измеряют, для этого используют штангенциркуль. Первую ножку инструмента ставят на одну стенку внутри, вторую размещают на противоположной стороне. Показатели диаметра считывают на шкале инструмента.
Какие бывают диаметры (+ таблица с размерами)
Важно ориентироваться не только в видах труб, но и в типах диаметра. Если взять для расчёта не те данные, из строя может выйти вся система. Чтобы не допустить распространённых ошибок, важно ознакомиться со всеми нормами и понятиями.
Крайне непрофессионально использовать исключительно теоретический диаметр трубы для проведения расчётов. Да, это удобно, быстро, но ненадёжно. Чтобы понять, как измерить диаметр, нужно определиться с тем, какой именно параметр необходимо определить. Существует несколько значений, необходимых для корректных расчётов:
- Условный проход. Это размер трубы от стенки к стенке, измеряемый в миллиметрах. При использовании дюймовой измерительной системы необходимо округление, что может негативно сказаться на точности результатов. Понятие необходимо при соединении нескольких элементов, например, трубы и фитинга.
- Толщина стенок отыгрывает далеко не последнюю роль в точности расчётов. Благодаря понятию можно легко определить прочность и надёжность системы, рассчитать максимальные нагрузки и определить пригодность трубы для той или иной сферы применения.
- Наружный диаметр – внутренний диаметр, к которому прибавлена толщина стенок.
- Номинальный диаметр – аналог условного прохода, просчитанный более точными методиками.
Диаметры труб. ГОСТ Источник mirtrub8.ru
Измерение диаметра трубы
Важно определить, в какой единице измерения должен быть результат. Это могут быть как дюймы, так и миллиметры. Намного удобнее использование метрической системы. Подобный подход позволяет более точно определить конечные характеристики полученной системы. Несмотря на это, чаще всего используются именно дюймы. Благодаря им результат можно легко округлить, что упрощает задачу, но снижает точность показателей. Стоит отметить, что разница совершенно незначительна. Для более чёткого понимания, рекомендуется ознакомиться с размерами труб в дюймах и миллиметрах. Таблица позволит легко адаптироваться, научиться понимать незнакомые размеры. Таблица диаметров стальных труб:
| Условный диаметр | Дюймы |
| 150 | 6 |
| 200 | 8 |
| 250 | 10 |
| 300 | 12 |
| 350 | 14 |
| 400 | 16 |
| 500 | 20 |
Смотрите также: Каталог компаний, что специализируются на автономной газификации и прочих инженерных работах
Таблица размеров диаметров стальных труб разрабатывалась таким образом, чтобы пропускная способность увеличивалась до 50 процентов во время увеличения индекса. В целом же, 1 дюйм составляет 25,4 миллиметра. Например, 86,36 миллиметров – размер трубы в 3,4 дюйма. Диаметр трубы в 1-2 дюйма – 25,4 – 50,8 миллиметров.
Нередко можно прочесть о том, что в данной ситуации отлично подойдёт средний размер. Порой, не совсем понятно, какой размер относиться к большому, какой к маленькому. Первым делом требуется определить, какой именно диаметр указан в рекомендациях. Если речь идёт о внешних диаметрах, следует полагаться на следующие параметры:
- менее 102 – маленькие;
- 102 – 246 – средние;
- 425 и более – большие.
Внутренний диаметр зачастую не сильно отличается от внешнего, он это не означает, что его измерением можно пренебречь.
Чем толще стена – тем больше нагрузок выдержит труба. К сожалению, по-настоящему толстыми стенки бывают не часто Источник trubametall.uz
Расчёт внутреннего диаметра трубы
Чтобы определить внутренние размеры, необходимо узнать внешние данные. Для этого следует взять рулетку и обвести её вокруг трубы. После полученное число следует умножить на 3,1415 (число П).
Для определения внутреннего диаметра необходимо знать толщину стенок. Данное значение необходимо умножить на 2, после чего отнять результат от внешнего диаметра.
Обозначение букв Источник satu.kz
Перед закупкой труб необходимо определить задачи, которые будет выполнять установленная система. В случае, если требуется высокая устойчивость к внутреннему давлению, лучше всего использовать бесшовный вариант. Если же нагрузки будут минимальными, выбор значительно увеличивается, шов может быть как маленьким, так и огромным. Это слабое место, которое может не выдержать серьёзного напряжения. Полагаясь на данные, полученные временем, лучше не использовать самые дешёвые варианты.
Диаметр труб также отыгрывает большую роль в дальнейшей эксплуатации. Для измерения следует воспользоваться простой формулой: длинна умноженная на число П. Если же речь о внутреннем диаметре, достаточно отнять от полученных результатов толщину стенки, умноженную на 2.
Перед приобретением трубы важно определить конкретные задачи. Если это небольшая или нерегулярная нагрузка, подойдут бюджетные варианты. В противном случае нужны исключительно бесшовные модели. Благодаря надёжной структуре такая труба не будет нуждаться в ремонте максимально длительный период.
РАЗМЕРЫ ВГП-ТРУБ ПО ГОСТ 3262-75
Основные размеры ВГП-трубы: 15 мм (1/2″ дюйма); 20 мм (3/4″); 25 мм (1″); 32 мм (1 1/4″ дюйм с четвертью); 40 мм (1 1/2″); 50 мм (2″). Существуют также следующие Ду: 10 мм, 65 мм, 80 мм, 90 мм, 100 мм и даже 125 мм — но они используются редко и, как правило, заменяются другими видами стальных труб (например, электросварной). Наиболее часто для стояков применяются трубы 3/4″, для внутренней разводки 1/2″.
Как разобраться с импортными обозначениями
На рынке есть не только изделия отечественных производителей. Есть трубы, маркированные по американской системе. Начнем с того, что они различают два типа труб: pipes и tubes. Оба слова переводятся как труба, но они предназначены для различных систем и требования к ним разные.
Трубы типа Pipes
Тип Pipes — электросварные и бесшовные. Они предназначены для транспортировки жидкостей и газов. Так что это как раз тот тип, который можно применять в наших системах отопления и водоснабжения. Основная характеристика труб типа pipes — внутренний диаметр. В этой группе есть два стандарта прочности, которая определяет толщину стенок и рабочее давление.
- Schedule 40 или standard. В обозначении может стоять st (как на рисунке ниже). Это изделия со стандартной толщиной стенки.
- Schedule 80 или extra heavy. В обозначении стоит EX. Это материал для применения в трубопроводах повышенного давления.
Разница во внутренних диаметрах Pipes разных категорий прочности: стандартных и тяжелых
Как понимаете, при равном наружном размере просвет будет разный. Рассмотрим для примера двухдюймовую трубу. Обозначается она как NPS=2″ внутренний диаметр в различном исполнении отличается:
- standard (стандартные) schedule 40 — 2.067 дюйма (что примерно равно 5,25 см);
- extra heavy (тяжелые) schedule 80 — 1.939 дюйма (приблизительно 4,925 см).
Эти категории нормируют толщину стенки и максимальное рабочее давление. Наружный диаметр остается постоянным, а вместе с толщиной стенки изменяется фактический внутренний диаметр. То есть, NPS=2″ описывает внутренний диаметр, который будет около двух дюймов, но будет меняться в зависимости от толщины стенки. Тут ситуация аналогична нашим стандартам: есть определенный перечень величин, до которых при маркировке округляются фактические параметры. Еще раз: если речь идет о двухдюймовой трубе типа Pipe (в маркировке стоит NPS), надо понимать, что речь идет о внутреннем диаметре, но ровно два дюйма там не будет. Будет либо чуть больше, либо чуть меньше. Аналогично и с другими размерами в дюймах.
Тип Tubes
Словом Tubes обозначают трубы, которые маркируются по наружному диаметру. Внутренний будет зависеть от толщины стенки. Поэтому в этом стандарте еще присутствует понятие gauge, которое можно перевести как калибр. Оно указывает как раз толщину стенки.
Одинаковые диаметры стальных труб не означают одинаковую массу
В маркировке проставляют ASTM. Следующие за аббревиатурой цифры описывают наружный диаметр. В этой группе для нас могут быть интересны медные трубы.
Как определить вес трубы
Существует несколько способов, с помощью которых можно узнать массу трубы. Самый простой и быстрый метод – воспользоваться справочником или получить информацию на тематическом сайте. В профильных таблицах указывается расчетная масса 1 п.м. для различных размеров.
В Интернете есть сайты, на которых можно вычислить вес трубы, воспользовавшись онлайн-калькулятором. Для этого необходимо знать толщину стенки, внутренний или наружный диаметр. Еще один вариант – рассчитать вес по формуле. Эта формула прописана в документе ГОСТ № 8732. Она подходит для расчета массы труб любого типа. Поэтому данные, полученные в результате таких вычислений, будут только приблизительными. Но в большинстве случаев необходимость в получении максимально точной массы не возникает. Кроме того, показатели, полученные в результате вычислений по формуле, находятся в пределах допустимой погрешности. Поэтому такими значениями можно оперировать.
