Как выбрать двигатель для циркулярной пилы — самодельного станка

Введение

Станок состоит из трех основных конструктивных элементов:

• основание;
• распиловочный стол;
• параллельный упор.

Основание и сам распиловочный стол – это не очень сложные конструктивные элементы. Их конструкция очевидна и не столь сложна. Поэтому в данной статье мы будем рассматривать наиболее сложный элемент – параллельный упор.

Итак, параллельный упор – это подвижная часть станка, которая является направляющей для заготовки и именно вдоль нее движется заготовка. Соответственно от параллельного упора зависит качество реза по тому, что если упор будет не параллельным, то возможно или заклинивание заготовки или кривой пил.

Кроме того, параллельный упор циркулярной пилы должен быть довольно жесткой конструкцией, так как мастер прилагает усилия, прижимая заготовку к упору, и если будут возможны смещения упора, то это приведет к непараллельности с последствиями, указанными выше.

Существуют различные конструкции параллельных упоров в зависимости от приемов его крепления к циркулярному столу. Приведем таблицу с характеристиками этих вариантов.

В данной статье мы разберем вариант создания конструкции параллельного упора для циркулярки с одной точкой крепления.

Принцип работы

Принцип действия однофазного асинхронного электродвигателя заключается в создании пульсирующего магнитного потока от протекания электрического тока по основной обмотке статора, если рассматривать вариант пуска от вспомогательного витка. Таким образом, подключение однофазного мотора к сети мы рассмотрим на примере одно витка.

Рис. 2. Принцип формирования магнитного потока в статоре

Как видите на рисунке выше, переменный электрический ток, протекая по проводнику, согласно правила буравчика, создает концентрические магнитные потоки. При появлении максимума синусоиды магнитный поток также достигнет своего максимума. Однако в сети однофазного переменного электрического напряжения ток меняет свое направление движения в витке с частотой в 50 Гц. Это означает, что как только кривая пересечет ось абсцисс, ток будет протекать по витку обмотки в противоположном направлении и создаваемый ним магнитный поток получит противоположные полюса и направленность результирующего вектора:

Рис. 3. Формирование потока обратного направления

С физической точки зрения оба потока равнозначны, поэтому их смена с периодичностью 100 раз в секунду даст нулевой результат при сложении. Прямой магнитный поток окажется равным обратному:

Фпр = Фобр

Это означает, что если в таком поле окажется ротор электродвигателя, вращаться он не будет. 100 раз в минуту в нем произойдет смена магнитного потока, и короткозамкнутый ротор будет просто гудеть, оставаясь на месте. Однако ситуация в корне измениться, если возникнет импульс к начальному движению. В таком случае появиться скольжение, которое и приведет к постоянному вращению вала:

Sпр = (n1 — n2) / n1, где

• n1 – частота вращения магнитного поля однофазного электродвигателя;
• n2 – частота вращения ротора асинхронного электродвигателя;
• S – величина скольжения однофазного индукционного мотора.

При смене магнитного потока направление вращения и поля статора и ротора электродвигателя совпадут, поэтому скольжение получит иное выражение для вычисления:

Sобр = (n1 — ( — n2)) / n1, где

Попеременное пересечение стержней магнитными потоками разного направления создаст в них ЭДС, которая сгенерирует электрический ток в роторе и ответный магнитный поток. А он, в свою очередь, также вступит во взаимодействие с полем статора однофазного электродвигателя, как показано на рисунке ниже.

Как видите, чтобы подключить трехфазный электродвигатель, достаточно подать на него напряжение, но с однофазным такой вариант не сработает.

Для запуска мотора необходим первичный импульс, который на практике может быть получен посредством:

• раскрутки вала вручную;
• кратковременного введения пусковой катушки;
• расщепления магнитного поля короткозамкнутым контуром.

Из вышеприведенных способов сегодня первый используется только в лабораторных экспериментах, из практического применения он вышел из-за опасности травмирования оператора.

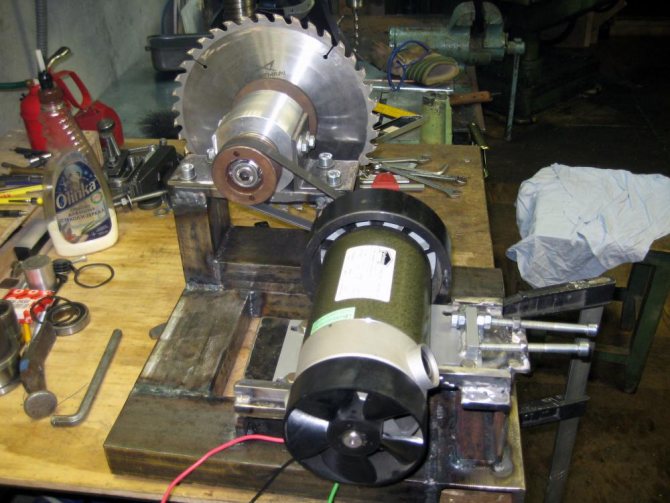

Большая самодельная циркулярная пила

При изготовлении рамы для верхней части пилы лучше всего использовать металлический уголок шириной 25 мм. При этом прямоугольник, который будет представлять собой каркас верхней части самодельной циркулярки, должен иметь размеры 600х400 мм. Далее в углах этого четырехугольника привариваются четыре трубы, диаметр которых должен равняться 17 мм, а высота составлять примерно 2,2 м.

После этого на раме необходимо укрепить два уголка, на которых позднее будут фиксироваться подшипники. Расстояние между этими уголками напрямую зависит от длины вала. Для фиксации подшипников, как правило, применяют хомуты. Лучше всего, если подшипники, установленные на самодельной циркулярке, будут закрытого типа. Так вы сможете не опасаться, что древесная стружка будет попадать в пространство между шариками, кольцами и сепаратором. Не забудьте также нарезать резьбу на самом конце вала, чтобы в дальнейшем вы смогли установить на нем режущий диск.

Устройство циркулярной пилы.

Нижнюю часть циркулярной пилы следует сделать значительно более массивной, что обеспечит ей необходимую устойчивость и надежность. Поэтому при изготовлении нижней рамы нужно взять уголок шириной не менее 40 мм. Далее поперек рамы необходимо закрепить еще два дополнительных уголка, на которых в дальнейшем будет держаться двигатель самодельной циркулярки. Наиболее подходящим двигателем для циркулярной пилы, изготовленной своими руками, является асинхронный трехфазный мотор, с мощностью не меньше 1,5 кВт и с 1500 оборотами в минуту. Ручей шкива должен иметь достаточно большой размер, примерно 80 мм, и насаживать его следует непосредственно на сам вал. Помимо этого, вам потребуется приварить к раме довольно небольшую металлическую площадку, на которой будет размещаться пусковое устройство. Большие трубы длиной 2,2 м, которые были ранее приварены вами в углах рамы, необходимы для качественного натягивания ремня, чтобы металлические барашки поджали тонкие трубы.

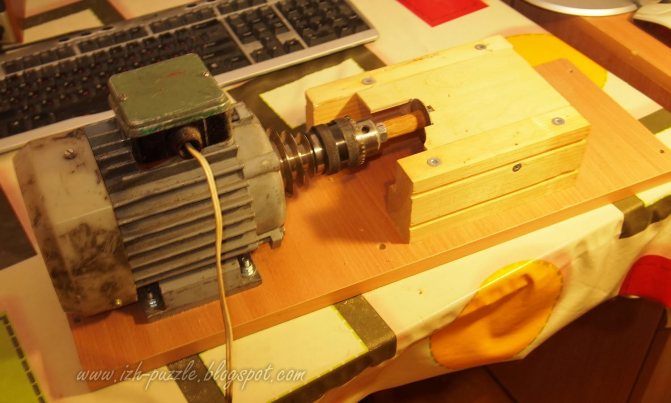

Электродвигатель для циркулярки 220В 4кВт 3000об.

Измерение с помощью механического тахометра требует непосредственного контакта с поверхностью объекта.

Теперь в готовые опоры, изготовленные из труб, необходимо вделать как нижнюю, так и верхнюю части самодельной пилы, а потом затянуть и поджать ремень металлическими барашками. Запуск мотора в данной модели циркулярки своими руками осуществляется при помощи пусковых конденсаторов. С целью догрузки мотора и повышения его крутящего момента можно применить 220/36 400 Вт трансформатор.

Схемы подключения

Для получения базового импульса вращения могут использоваться различные схемы подключения. Со временем, некоторые из них утрачивали свою актуальность и сменялись более прогрессивными, поэтому далее мы рассмотрим наиболее эффективные, которые применяются и сейчас.

С пусковым сопротивлением

Так как в индукционных электродвигателях сопротивление обмоток имеет комплексную форму, вектор магнитного потока можно легко сместить, если в пусковую обмотку добавить сопротивление. Наличие активной составляющей даст необходимый угол сдвига между рабочими катушками однофазного электродвигателя и пусковой, от 15° до 50°, что и обеспечит разницу для начального вращения.

С конденсаторным запуском

В отличии от предыдущего способа, в схеме с конденсаторным пуском электродвигателя применяется емкостной элемент, который позволяет сместить электрические величины в основной и пусковой катушках на 90°, обеспечивая максимальное усилие.

На практике пусковой конденсатор вместе с дополнительной обмоткой вводятся кнопкой пуска одновременно с подачей основного питания. Пусковая кнопка устроена таким образом, что контакт Cn возвращается пружиной в изначальное положение, сразу после окончания конденсаторного запуска.

С расщепленными полюсами

В отличии от конденсаторных двигателей, такой способ пуска предусматривает наличие особой конструкции статорного магнитопровода. В этом случае каждый полюс разделяется на два, один из которых комплектуется короткозамкнутым витком, изменяющим характеристики магнитного потока.

Существенным недостатком этого метода пуска однофазного электродвигателя является постоянная потеря мощности и снижение КПД мотора. Поэтому его применяют только в электрических машинах до 100 кВт.

«Циркулярка из циркулярки»

В среде столяров-самоучек считается, что превращение ручной циркулярной пилы в станковый инструмент — самый простой метод получения сразу «трех зайцев», а именно:

• высокого качества реза, гарантированного высокими оборотами вращения пилы;
• вала, установленного в коллекторном двигателе на подшипники, с честью выдерживающего радиальную нагрузку;
• идеального (консольного) крепления диска, оно дает возможность относительно быстрой замены режущего инструмента, поэтому разборки циркулярки не потребуется.

Главное преимущество изготовления такого станка — «родной» двигатель, гарантирующий максимум производительности благодаря идеальному вращающемуся моменту, оптимальным оборотам. Другие плюсы данного решения:

1. Относительно простая фиксация, позволяющая быстро снять пилу в случае большой необходимости.
2. Мощный двигатель, обеспечивающий долгую работу из-за способности выдерживать значительные нагрузки.
3. Нормальный тепловой режим, который гарантирует принудительная вентиляция этого ручного инструмента.
4. Возможность получить достаточную глубину реза, используя диски большого диаметра. 60-75 мм — величина, дающая хороший шанс сделать качественные заготовки для различных изделий, изготавливаемых в домашних условиях.

Станина и столешница

Переделка ручной пилы в циркулярный станок начинается с изготовления стола (либо корпуса-коробки), с обратной стороны которого потом будет крепиться ручной электроинструмент таким образом, чтобы над поверхностью столешницы выступала часть режущей кромки.

Форму и размер стола выбирают, ориентируясь на габариты будущих пиломатериалов. Если планируют делать заготовки небольших размеров, то вполне хватит длины 1500 мм, ширины — 600-700 мм. Для изготовления станины циркулярки подходит стальной уголок, имеющий ширину полки, равную 25-30 мм. Сверху и снизу конструкцию усиливают распорками, сделанными из того же уголка или арматуры. Этот вариант оптимален, чтобы обеспечить каркасу станка максимальную жесткость.

Для столешницы чаще выбирают ламинированную ДСП либо ОСП, некоторые мастера останавливаются на фанере, толщина этого материала — 15-20 мм, но можно взять более тонкий материал, а затем соединить вместе 2 листа. Элементы, составляющие столешницу, совсем не обязательно должны быть одинакового размера, иметь симметричное расположение относительно станины. Главное, чтобы конструкции не грозил риск опрокидывания.

В столешнице делают запил, предназначенный для выдвижения диска. Ту часть поверхности стола, что будет прилегать к режущему инструменту, нередко закрывают жестью, металлическим листом (алюминий, сталь), текстолитом или пластиком. Такое решение дает возможность максимально облегчить перемещение деревянного пиломатериала.

Модификация управления пилы

Такие операции можно выполнять лишь в одном случае: если у инструмента закончился гарантийный срок. Для удобства управления циркулярным станком контакты кнопки и гашетки (рычага) выводят на внешний электрический выключатель, который крепят на корпусе в удобном месте, но там, где полностью исключены случайные нажатия.

Если хозяин предусматривает в будущем возможность периодически снимать ручной инструмент, то контакты фиксируют изолентой либо хомутом. Шнур циркулярки в этом случае включают в переноску, оснащенную кнопкой-выключателем.

Направляющая линейка

Она необходима для точного реза материала разной ширины, поэтому эта линейка (упор) обязана уметь перемещаться параллельно режущей кромке. Такой элемент также изготавливают из стального уголка. В столешнице делают прорези, в которых крепят концы направляющей с помощью винтов.

Более простой вариант — сосновая доска. Ее ширина — 40 мм, длина ее — на 200 мм больше, чем у стола. Сначала в нижнюю часть выступающих краев запрессовывают гайки, а винтами фиксируют Г-образные зацепы. После установки доски на столешницу циркулярки их притягивают винтами, благодаря им крючки поднимаются и надежно крепят линейку. Так же легко ее можно переместить в любое место.

Чем и как подключать циркулярку

Мощность вряд ли превысит 4 кВт, потому для подключения возьмите обычный кабель ВВГ или ПВС сечением 1мм2 или 1,5мм2. Длину рассчитайте так, чтобы 40-50 см было от двигателя к приводу управления, и около 120-150 см на шнур подключения. 200 см вполне должно хватить.

Слишком длинный шнур подключать нет смысла, так как он будет предоставлять неудобства при перестановке. В таком случае лучше возьмите удлинитель. Если циркулярка будет применяться в помещении, рассчитайте длину, чтобы хватало к розетке.

Штепсельная вилка должна быть трехконтактной (с заземлением), так возможна утечка с корпуса на раму и Вы рискуете получить удар. Для уличного применения выбирайте с IP44, так как она лучше защищена от влаги, и дольше прослужит.

Схема подключения максимально простая: сеть — панель управления (контактор, электротепловое реле, кнопочный пост) — электромотор. Циркулярная пила работает в условиях нелинейной нагрузки, и чтобы прослужила как можно дольше, понадобится реле защиты двигателя.

Дополнительные функции

Современный электроинструмент оснащается дополнительными функциями, которые стали доступны благодаря развитию электроники. Также разные модели могут иметь дополнительные возможности, которые выполнены с помощью механических устройств.

При выборе стоит обращать внимание на наличие этих функций и знать, что они дают пользователю. Разберем основные из них более подробно

Система стабилизации скорости вращения

Это электронная система, при нагрузке увеличивает силу тока, подаваемого на электродвигатель. И, наоборот, уменьшает при работе со слабой нагрузкой или без нее. В результате диск вращается с одинаковой скоростью при любых нагрузках.

При чрезмерных нагрузках обороты все же упадут или двигатель отключится защитной системой, если она есть. Тем не менее, система позволяет обеспечить ровную работу пилы в разных режимах, что облегчает работу.

Система плавного пуска

При запуске большинства электродвигателей потребляется мощность, в 3 раза превышающая номинальную. Например, двигатель в 2,2 кВт может при запуске потреблять до 6,6 кВт, что дает чрезмерную нагрузку на сеть.

Иногда сети, не рассчитанные на это и нагруженные другими потребителями, не выдерживают. И в любом случае при пусках на время «садится свет», что видно, по меркнущему свету лапочки накаливания. Система плавного пуска позволяет избежать этого.

Кроме того, она повышает безопасность. Если во время пуска, диск случайно оказался «не там, где надо», он не принесет вреда, так как поначалу будет вращаться медленно и будет время исправить положение.

Это полезная функция, но есть минус – пила не сразу включается в работу, требуется от 3 до 5 секунд для выхода на полные обороты.

Система защиты от перегрузок

Выполняет функцию, обозначенную в самом названии. При перегреве двигателя, заклинивании диска или редуктора, перегрузках система отключит двигатель. Её единственный минус – может быть настроена чересчур «бдительно» и отключать двигатель слишком часто из-за незначительных перегрузок.

Электродинамический тормоз

Без такой системы, при выключении пилы, диск продолжает некоторое время вращаться по инерции. Электродинамический тормоз, после отключения вращения, создает в двигателе магнитное поле, которое тормозит вращение практически сразу. Это повышает безопасность и удобство при работе.

Муфта скольжения

Функция защищает двигатель механическим способом. В случае, если диск заклинит, при зажиме определённой силы двигатель не сгорит, потому что привод от двигателя к диску будет проскальзывать за счет муфты.

Защита от случайного включения

Выполнена в виде выключателя с двумя кнопками. Первой кнопкой разблокируется основная кнопка включения. Система повышает безопасность, но создает некоторые неудобства при включении.

Обращайте внимание на наши советы по выбору, они помогут вам сделать правильный выбор

Стопор шпинделя

Для того, чтобы открутить зажимную шайбу диска (снять диск), требуется зафиксировать шпиндель (вал, на котором расположен диск). Иначе, болт крепления диска, будет крутиться вместе с валом и открутить его не удастся. На разных моделях такая фиксация выполняется двумя способами:

• На шпинделе предусмотрены грани для гаечного ключа.
• Внутри механизма встроен рычаг стопора, утопив который можно зафиксировать шпиндель.

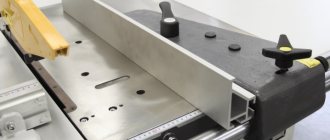

Параллельный упор и направляющая шина

Параллельный упор поставляется практически со всеми моделями. Он позволяет нарезать заготовку на тонкие рейки, но при условии, если хотя бы одна сторона заготовки ровная. Упор вставляется в корпус пилы, а его площадка движется по ровной стороне заготовки, обеспечивая точный рез.

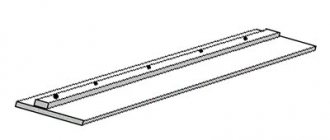

Направляющая шина – это площадка, которая ставится и крепится на заготовке. Пила движется относительно шины, поэтому необязательно иметь ровный край у заготовки.

Оба приспособления могут быть полезными при определенных операциях.

Направляющая позволяет сделать очень ровный рез, особенно полезной считается при распиливании ЛДСП.

Подпружиненный кожух

Этой функцией оснащены все модели дисковых пил, так как она обеспечивает безопасность. Кожух приоткрывается по мере пиления, освобождая проход вращающегося диска по заготовке. При снятии пилы с заготовки пружина автоматически закрывает диск защитным кожухом.

Конструктивные особенности

Если сравнивать однофазный электродвигатель с другими электрическими машинами, то конструктивно он также состоит из подвижного и неподвижного элемента — статора и ротора. Статор, за счет протекания электрического тока по его обмоткам, создает магнитное поле, вступающее во взаимодействие с ротором. В результате электромагнитного взаимодействия ротор приводится во вращение.

Однако все не так просто, как может показаться на первый взгляд, если бы вы убрали из обычного трехфазного электродвигателя лишние две обмотки и подключили в розетку, вращение бы не началось. Мотору попросту не хватит момента для вращения ротора. Поэтому конструкция однофазного асинхронного электродвигателя имеет ряд особенностей.

Ротор

Ротор однофазного электродвигателя представляет собой такой же металлический вал, который оснащается обмоткой. На валу собирается ферромагнитный каркас из шихтованной стали по ее внешней поверхности проделываются пазы. В пазах на валу ротора устанавливаются стержни из меди или алюминия, которые выступают в роли обмотки, проводящей электрический ток. На концах стержни соединяются двумя кольцами, из-за такой конструкции его также называют беличьей клеткой.

При воздействии электромагнитного потока от статора на короткозамкнутые обмотки ротора в беличьей клетке начинает протекать ток. Ферромагнитная вставка на валу помогает усилить поток, проходящий через него. Однако далеко не во всех моделях существует магнитный проводник, в некоторых он выполняется из немагнитных сплавов.

Статор

Конструкция статора в однофазном электродвигателе имеет такой же состав, как и в большинстве электрических машин:

• металлический корпус;
• установленный внутри магнитопровод из ферромагнитного материала;
• обмотка статора, представленная медными проводниками.

Обмотки статора такого электродвигателя подразделяются на две – основную, она же рабочая, через которую осуществляется постоянная циркуляция нагрузки и пусковая, которая задействуется только в момент запуска. Обе обмотки однофазного двигателя расположены под углом 90° друг относительно друга. Такая конструкция делает их схожими с двухфазными электродвигателями, где также применяются две обмотки.

Но их объем, относительно всего пространства асинхронного двигателя отличается, основная составляет только 2/3 от общего числа пазов, а пусковые обмотки занимают 1/3.

Требования к электродвигателям для деревообрабатывающих станков

На оборудовании для обработки древесины устанавливаются движки самой разной мощности (в диапазоне от 1 до 10 кВт). Обычно это асинхронные трехфазные агрегаты, которые не возбраняется подключать в бытовую сеть. Электродвигатели этого класса характеризуются:

• компактностью в сочетании с достаточно высокой мощностью;
• надежной защитой конструкции от попадания влаги в механизм;
• высокой скоростью вращения;
• значительным запасом ресурса;
• долговечностью;
• способностью сохранять первоначальные характеристики после долгой эксплуатации.

Поскольку главное требование к такому электродвигателю – возможность ежедневной работы в течение нескольких часов при смене режимов, производители обращают особое внимание на степень надежности механизма, прочность конструкции и стойкость корпуса к внешним воздействиям (химическим и механическим). При выборе модели необходимо учитывать уровень рабочих нагрузок

Как рассчитать пусковой механизм

Для двигателя от 1 кВт рекомендуется поставить контактор, а для 1,5 кВт и выше он просто необходим. Обычные кнопочные посты не рассчитаны на такую нагрузку, и в лучшем случае просто сломаются, а в худшем приведут к короткому замыканию или другой опасной аварии.

Контактор сконструирован таким образом, чтобы при подаче слаботочного сигнала безопасно коммутировать линию с высокой нагрузкой. Исходя из того, что его номинал указывается в силе тока (амперах), мощность двигателя также нужно свести к данному параметру.

Пусковой механизм

Для однофазных «движков» применяется формула I = P/U, где P — номинальная мощность (Вт), а U — напряжение сети (В). Если у Вас циркулярная пила на 1,5 кВт, для нее понадобится контактор на 7А: 1 500Вт / 220В = 6,8А.

Полученный результат округляем к номиналу в большую сторону. В данном случае это и есть 7А. Учитывая, что такой номинал встречается редко, можно вместо него взять более популярный на 9А. Главное, не ниже, иначе он быстро износится и выйдет из строя. По детальным параметрам подобрать контактор можно в том же АксиомПлюс, который я упомянул в начале.

При трехфазном подключении контактор применять нецелесообразно, так как при той же мощности меньше сила тока. Наименьший распространенный номинал для 380В — 9А. Исходя из формулы P = I × U × cosφ, где cosφ — коэффициент мощности (по умолчанию равен 1,7), при 9А, нагрузка на сеть составит: 9А × 380В × 1,7 = 5 814Вт (5,8кВт).

Это слишком мощный привод для бытовой циркулярки. Потому, если Вы собираетесь ставить пилу на «трехфазник», вполне достаточно обычного кнопочного поста.

Выбирая контактор или кнопочный пост, обратите внимание на степень пылевлагозащиты. Если собираетесь держать пилу в помещении и только временно применять на улице, тогда хватит IP54. Если она будет долговременно находится под открытым воздухом, и допускается вероятность попадания под дождь, тогда берите IP65 или выше

Это полная защита от пылевого загрязнения, и от водяных брызгов летящих со всех сторон

Если она будет долговременно находится под открытым воздухом, и допускается вероятность попадания под дождь, тогда берите IP65 или выше. Это полная защита от пылевого загрязнения, и от водяных брызгов летящих со всех сторон.

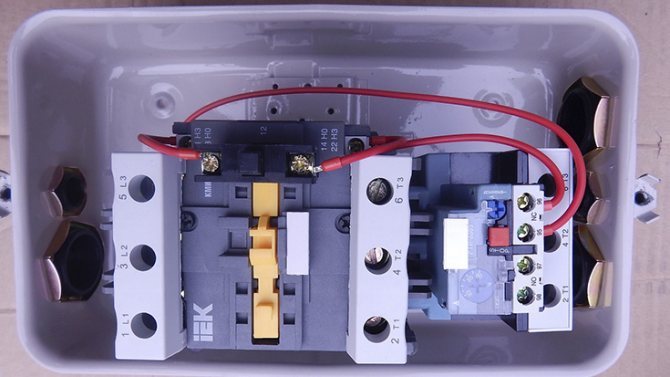

Лучше брать контактор в корпусе с тепловым реле, защищающим от перегорания обмоток на катушке. В ином случае понадобится отдельное электротепловое реле. Обычно идет как аксессуар для контактора, но в циркулярке оно просто необходимо.

Контактор

Если электродвигатель работает выше предела своей мощности или вдруг пила заклинила, резко начинает расти температура токоведущих элементов. Биметаллическая пластина в тепловом реле деформируется и запускает механизм, разрывающий цепь. В результате в доли секунды пропадает напряжение и обмотка катушки остается целой.

Помимо диапазона регулировки, электротепловые реле отличаются временем срабатывания. В данном случае оптимальная задержка перед срабатыванием до 3с., иначе обмотка успеет перегореть. Учитывая высокую нагрузку, главное взять подходящий тип провода достаточного сечения.

Подвижные части

Закончив подключение двигателя и удостоверившись в том, что он нормально наращивает и сбрасывает обороты, разрешается переходить непосредственно к устройству циркулярки.

Разберемся, какие подвижные узлы, на которые выпадает главная нагрузка, нам потребуются:

Работа привода должна осуществляться таким образом. Двигатель передает вращение на вал, на котором запрессован малый шкив. На последнем надет ремень, посылающий обороты на второй шкив. С первого взгляда все кажется простым, но когда ведется монтаж циркулярки, возникает много затруднений, которые следует решать.

Маленький шкив в обязательном порядке протачивается. На нем устраиваются три – четыре борозды поперечного вида, чтобы у ремня была возможность для хорошего зацепа.

Ремень можно не использовать со старой стиральной машины, достаточно взять аналог у другого агрегата. Главное, чтобы он отличался прочностью и имел зубчики.

К краю большого шкива наваривают диск несколько большего диаметра, чтобы получить выступ, не позволяющий ремню в процессе работы соскальзывать. Зазубрины на этом шкиве точить необязательно, сцепления с ремнем окажется вполне достаточно.

Вал, удерживающий пилу циркулярки, крепления в виде шайбы и гайки должны отличаться надежностью, чтобы при максимальных оборотах пила не подвергалась деформированию и не соскакивала, травмируя работников. Рекомендуется использовать вал и крепеж от циркулярки, изготовленной в заводских условиях.

Порядок действий по устройству циркулярки описан для пилы с трехсотым диском. Многие скажут, что двигатель от СМА такую пилу не потянет и будет останавливаться. Но здесь следует помнить несколько правил:

• на циркулярке нужно уметь правильно работать;
• пила бытового назначения, рассчитана на работу с небольшими объемами материалов;
• успешная работа такой пилы подтверждается многочисленными отзывами.

Проще говоря, пилу не следует чрезмерно перегружать, да и на холостом ходу лучше ей не работать.

Миниатюрный станок из двигателя от стиральной машины

Циркулярка отличается крайней простотой и доступностью материалов для ее изготовления. Пожалуй, единственная дорогостоящая ее деталь – электродвигатель. Стационарные станки оборудуют мощным асинхронным двигателем, который обеспечивает распил толстой древесины любых пород, но в домашней мастерской можно ограничиться и меньшей мощностью.

Данная конструкция имеет ряд преимуществ. Двигатель от старой стиральной машины стоит недорого, более того, подобный агрегат наверняка найдется в хозяйстве домашнего умельца. Подключение данного двигателя не отличается особой сложностью, нет необходимости искать схемы, заниматься пайкой. При всем при этом мощности такого агрегата вполне достаточно для большинства видов работ.

Торцевые пилы Interskol

Наряду с зарубежными аналогами, не последнее место занимает строительный инструмент Interskol. Это отечественный производитель, который уже входит в число мировых лидеров по производству электрической техники строительного характера. Техника очень надёжная, высокого качества и цена на неё доступная. Чем же отличается данная продукция от аналогичной? Среди основных особенностей выделяются такие, как:

Купил дисковую пилу Interskol в Леруа. Изначально брал, что подешевле. Надо было на даче пилить под угол доски для забора. Остался очень доволен и точностью угла и тем, что диск не рвёт, а делает очень красивые спилы. Уже больше года у меня этот станочек. Работаю им постоянно и для себя, что-то надо и подхалтурить.

Работали на объекте, а наша Makita сломалась. Из начальства никого не было, поэтому купили сами на ближайшем рынке. Продавец очень хвалил. Так как другого ничего не было и выбирать было не из чего, то решили взять эту. Закончили весь объём работ с этой торцовкой. Ни разу не подвела. Может просто повезло. Хочется думать что наши всё же научились делать.

Циркулярный станок с электродвигателем 1,1 кВт 3000 об\мин

Циркулярная пила самостоятельно имеет смысл, если у Вас уже конечно некий задел сведениям: кусочки железного уголка, профильной прямоугольной трубы и, в особенности, движок. Как еще его называют угловая дрель («болгарка»). Мотор есть вариант присмотреть б/у на «железном» рынке, там они не уникальность.

Ручная циркулярная пила своими силами намного проще выходит, если на хозяйстве уже конечно болгарка. Довольно внести всего два обычных усовершенствования: скользящий упор и осевую ручку.

Скользящий упор – два кусочка маленького железного уголка, расположенных по оба государства от рабочего органа: диска с зубьями, установленного заместо абразивного круга. Зазор – 3-4 мм с каждой стороны. Горизонтальные кромки уголков необходимо закруглить снизу, чтоб не цеплялись за обрабатываемую деталь. Уголки необходимо соединить поперечными связями впереди и сзади. Для этой цели вам подходят болты с гайками, а подходящий зазор даст пакет шайб.

На корпус болгарки надеваем хомут из железной ленты; винтообразная стяжка хомута размещается снизу. К ней агрессивно крепится сложенная в два раза полоса жести или оцинковки с отверстием под задний болт скользящего упора. Таким макаром упор закрепляется сзади. Конечно хомут с задней стойкой упора выполнить как единое, увы толщина полосы металла одновременно обязана быть более 1 – 1,5 мм. Перекладывая обеспечивающие зазор шайбы, достигают схожих зазоров меж рабочим органом и боковинами упора.

В корпусе редуктора болгарки делаем два — четыре отверстия с резьбой под маленькие болты (М3 – М5). Редуктор необходимо поначалу разобрать и найти по месту, где можно сверлить. Отверстия эти необходимы, чтоб прикрепить самодельную осевую ручку. С применением штатной боковой ручки болгарки сделать ровненький пропил будет тяжело даже на физическом уровне крепкому мужчине со стойкими трудовыми способностями.

Осевую ручку исполняем из железной трубки как еще его называют прута в облике направленного ввысь вперед рога или поперечной скобы шириной в ладонь с неким припасом. Концы, которыми она будет крепиться к редуктору, НЕ расплескиваем и сверлим у них отверстия под крепежные болты. Если крепежные концы расплескать, ручка будет гнуться от усилий в свое время работы.

READ Какую Шлифмашинку Выбрать Для Шлифовки Шпаклевки

Если ручка в облике рога, далекий его конец расплескиваем в горизонтальной плоскости и сверлим в персональном компьютере отверстие под ось 4-6 мм с припасом, т.е. 6-10 мм. Если ручка – скоба, под ней, в те же отверстия в редукторе, крепим торчащий вперед кусочек прута иначе говоря трубки, а конец его расплескиваем и сверлим здесь отверстие, как обозначено выше. Очевидно, меж прутом и скобой будет достаточное для удобства работы расстояние – 100-150 мм.

Сейчас берем кусочек железного прута 4-6 мм. Это будет регулировочная штанга. Один ее конец изгибаем типа петли, немного расплескиваем и отверстие досверливаем под фронтальный болт упора. Подбирая шайбы на фронтальном конце упора, добиваемся равномерной ширины зазора на всей его длине. При штанге 6 мм пригодятся, вероятнее всего, только две тонкие шайбы, по одной с каждой стороны.

Плюсы и минусы самодельного распиловочного станка

Преимущества

Возможность сделать уникальный станок нужной мощности и размеров, под свои задачи.

Стоимость сборки может быть минимальной, если есть все исходные комплектующие или их часть.

Мощная самодельная циркулярка способна выполнять грубые и тяжелые работы, которые по силам только промышленному оборудованию, и которые не выдержат бытовые станки. Промышленные циркулярки стоят десятки и даже сотни тысяч рублей. Самодельный вариант обходится во много раз дешевле.

Недостатки

Современные заводские стационарные циркулярки для дома, несмотря на их хлипкость и сравнительно высокую цену, имеют ряд преимуществ. Как правило, все они оборудованы всевозможными степенями регулировки или некоторыми из них.

• глубина строгания;
• наклон диска под углом;
• регулировка оборотов;
• редукторная передача со значительным увеличением оборотов пильного диска;
• продуманные системы защиты.

Выполнить все эти опции полностью на самодельных станках сложно, трудно и дорого. Поэтому для мелких точных столярных работ, для производства мебели лучше подходят заводские станки с полным набором функций. Самодельный вариант хорошо подходит для грубых работ с крупногабаритной древесиной, первичной обработки.

Простая циркулярка из болгарки или дисковой пилы своими руками

Схема простого станка из ручной циркулярной пилы или болгарки позволяет использовать уже готовые инструменты с узлом крепления диска и двигателем. Здесь не нужна ременная передача, а значит, и количество технологических операций будет меньше. Большим плюсом этой модели будет то, что в конструкции будет использован готовый подъемный механизм для циркулярной пилы, это позволит регулировать глубину пропила заготовки.

Одновременно эта схема имеет и ряд недостатков. Так дисковый пильный круг в инструменте на основе болгарки будет иметь большую скорость вращения, порядка 7000 оборотов в минуту, с одной стороны, это большое преимущество, поскольку высокая скорость позволяет делать работу более качественно. Но с другой стороны, при работе с твердыми породами дерева или в случае заклинивания пилы велика вероятность того, что мотор просто сгорит. Кроме этого, необходимо учитывать, то, что вал болгарки не получится вынести ближе к рабочей плите, будет мешать редуктор, поэтому глубина пропила в таком инструменте будет небольшой.

Но есть и положительные стороны — корпус редуктора болгарки имеет готовые отверстия под ручки и при использовании их в качестве посадочных отверстий под крепления к корпусу станка. В таком случае переделывать болгарку, внося изменения в конструкцию инструмента, будет не нужно, достаточно сделать кронштейны и зафиксировать их на корпусе.

Также можно поступить и с кнопками включения – при помощи изоленты просто зафиксировать их во включенном положении, а провод подключить к разъему пускателя. В качестве основной кнопки можно использовать старый выключатель с большой клавишей, это позволит сэкономить время при сборке станка повысить безопасность — в случае экстренной остановки инструмента большую клавишу легче найти.

Как подключить через конденсаторы

Для начала определитесь, какая схема собрана на ЭД. Для этого откройте крышку-барно, куда выводятся клеммы АД, и посмотрите, сколько проводов выходит из устройства (чаще всего их шесть).

Обозначения имеют следующий вид: С1-С3 — начала обмотки, а С4-С6 — ее концы. Если между собой объединяются начала или концы обмоток, это «звезда».

Сложнее всего обстоят дела, если с корпуса просто выходит шесть проводов. В таком случае нужно искать на них соответствующие обозначения (С1-С6).

Чтобы реализовать схему подключения трехфазного ЭД к однофазной сети, требуются конденсаторы двух видов — пусковые и рабочие.

Первые применяются для пуска электродвигателя в первый момент. Как только ротор раскручивается до нужного числа оборотов, пусковая емкость исключатся из схемы.

Если этого не происходит, возможные серьезные последствия вплоть до повреждения мотора.

Главную функцию берут на себя рабочие конденсаторы. Здесь стоит учесть следующие моменты:

• Рабочие конденсаторы подключаются параллельно;
• Номинальное напряжение должно быть не меньше 300 Вольт;
• Емкость рабочих емкостей подбирается с учетом 7 мкФ на 100 Вт;
• Желательно, чтобы тип рабочего и пускового конденсатора был идентичным. Популярные варианты — МБГП, МПГО, КБП и прочие.

Если учитывать эти правила, можно продлить работу конденсаторов и электродвигателя в целом.

Расчет емкости должен производиться с учетом номинальной мощности ЭД. Если мотор будет недогружен, неизбежен перегрев, и тогда емкость рабочего конденсатора придется уменьшать.

Если выбрать конденсатор с емкостью меньше допустимой, то КПД электромотора будет низким.

Помните, что даже после отключения схемы на конденсаторах сохраняется напряжение, поэтому перед началом работы стоит производить разрядку устройства.

Также учтите, что подключение электродвигателя мощностью от 3 кВт и более к обычной проводке запрещено, ведь это может привести к отключению автоматов или перегоранию пробок. Кроме того, высок риск оплавления изоляции.

Чтобы подключить ЭД 380 на 220В с помощью конденсаторов, действуйте следующим образом:

• Соедините емкости между собой (как упоминалось выше, соединение должно быть параллельным).
• Подключите детали двумя проводами к ЭД и источнику переменного однофазного напряжения.
• Включайте двигатель. Это делается для того, чтобы проверить направление вращения устройства. Если ротор движется в нужном направлении, каких-либо дополнительных манипуляций производить не нужно. В ином случае провода, подключенные к обмотке, стоит поменять местами.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Все про провод для заземления: цвет, марки, сечение, как подключить и где лучше использовать

С конденсатором дополнительная упрощенная — для схемы звезда.

С конденсатором дополнительная упрощенная — для схемы треугольник.

Циркулярная мини-пила: инструкция по изготовлению

Основание для мини-циркулярки

Для изготовления подобных самоделок понадобятся:

• две металлические пластины;
• деревянный брус;
• шпиндель от велосипеда;
• звездочка;
• цепь.

Устройство циркулярной пилы с отдельным двигателем.

Мини-циркулярка должна стоять на прочном и устойчивом столе, поскольку любое раскачивание может представлять опасность для здоровья человека и к тому же мешать нормальной работе с пилой. Прежде чем приступить к изготовлению станочка из ручной циркулярной пилы, необходимо сделать специальный стол. В этом случае в качестве станины можно использовать металлические козлы и обычный старый кухонный стол. Для начала вам потребуется соединить козлы друг с другом широкой деревянной доской толщиной не менее 50 мм, а затем закрепить на этом основании кухонный стол.

Саму столешницу вы сможете изготовить из двух металлических (лучше всего стальных) пластин с сечением около 4 мм. Кроме того, с этой целью вы можете воспользоваться и толстыми деревянными брусками.

Важно не забыть оставить между металлическими листами небольшой зазор, размер которого обычно составляет 10-12 мм. При этом нужно проследить, чтобы края металлических пластин были идеально параллельны по отношению друг к другу

Теперь, когда стол полностью готов, можно приступать к креплению к ней самой циркулярной пилы. Важно отметить, что закреплять ее следует снизу, причем таким образом, чтобы ее режущий диск оказался непосредственно в зазоре между двумя листами столешницы

При этом нужно проследить, чтобы края металлических пластин были идеально параллельны по отношению друг к другу. Теперь, когда стол полностью готов, можно приступать к креплению к ней самой циркулярной пилы

Важно отметить, что закреплять ее следует снизу, причем таким образом, чтобы ее режущий диск оказался непосредственно в зазоре между двумя листами столешницы

Установка двигателя

Чтобы сделать самодельный циркулярку, необходимо заранее продумать, с помощью какого устройства усилие от мотора будет передаваться режущему диску. Небольшое по размеру оборудование можно разместить непосредственно на оси двигателя. Однако это не лучшим образом отразится на мощности циркулярки, изготовленной своими руками.

В качестве такого передающего механизма, без которого невозможна работа любой циркулярной пилы, может выступить обычный велосипедный шпиндель. Так нередко называют корпус, в котором находится вал с подшипниками. Чтобы срезать его с велосипеда, вы можете воспользоваться ножовкой. При этом звездочка вам не пригодится, так как в этом случае ее лучше всего взять от двигателя Д6 или Д8. Для того чтобы эта звездочка надежно села на новый вал, вам потребуется изготовить переходную втулку. Прежде чем установить дисковую пилу на велосипедный шпиндель, необходимо убедиться в том, что она имеет нужный вам размер посадочного отверстия. Теперь, с учетом этой информации, необходимо установить величину внешнего диаметра втулки, предназначенной для переходного механизма. Втулку следует прикрепить к шпинделю сразу в нескольких местах. Далее на корпусе узла шпинделя следует закрепить пластину, толщиной не менее 5 мм.

Теперь возьмите звездочку, по размеру примерно в 2-2,5 раза больше той, что была раньше установлена на шпинделе, и установите ее на самодельной циркулярке. И в конце работы по изготовлению пилы своими руками, когда все ее детали будут хорошо закреплены, наденьте цепь и можете использовать ее по назначению.

Как подключить мотор?

Подключение двигателя – это самый важный этап работ, если не удастся подключить двигатель от стиральной машины правильно, то и циркулярку своими руками сделать не получится. Вся сложность даже не в подключении, а в том, чтобы добиться стабильной регулировки оборотов мотора, без этого циркулярка не будет нормально работать – диск будет рвать пиломатериал. На двигатель от стиральной машины автомат производитель устанавливает так называемый таходатчик или датчик регулировки оборотов. Но проблема в том, что работой этого датчика управляет электронный модуль стиральной машины, на циркулярку такой модуль не поставишь, поэтому придется задуматься об устройстве, которое будет управлять оборотами двигателя. Подробно о том, как регулировать обороты двигателя от стиральной машины рассказывается в одноименной статье.

Подвижные части

Успешно подключив двигатель от автоматической стиральной машины своими руками, и проверив, как он набирает и сбавляет обороты, можно начинать делать нашу циркулярку. На схеме ниже представлен упрощенный чертеж самодельной циркулярной пилы, изготовленной с применением двигателя от стиральной машины.

Пока нас будут интересовать только подвижные элементы циркулярки, на которые будет приходиться основная нагрузка, а именно:

• вал дисковой пилы;
• вал двигателя стиральной машины автомат;
• приводной ремень;
• шкив двигателя стиральной машины автомат;
• шкив вала дисковой пилы.

Приводной механизм должен работать следующим образом. Двигатель от стиральной машины приводит в движение вал с запрессованным на нем малым шкивом. На малый шкив одет приводной ремень, который передает обороты на большой шкив, одетый на вал, приводящий в движение дисковую пилу. Вроде на первый взгляд все просто, но когда делаешь циркулярку, всплывает масса тонких трудностей, которые приходится разрешать.

1. Малый шкив нужно обязательно проточить своими руками, сделав на нем 3-4 поперечные бороздки, для того, чтобы ремень цеплялся за них и не проскальзывал.
2. Приводной ремень не обязательно брать от стиральной машины автомат, можно взять аналогичную деталь от любой другой техники, лишь бы ремень был прочный и имел зазубрены.
3. На большой шкив придется с краю наварить своими руками диск чуть большего диаметра, чтобы образовался своеобразный выступ, который не даст приводному ремню соскочить во время работы. На большом шкиву необязательно протачивать зазубрены, сцепление с ремнем будет нормальным и без этого.
4. Вал, на котором будет держаться дисковая пила, а также гайка и шайба должны быть надежными, чтобы, во-первых, на высоких оборотах дисковая пила не деформировалась, а во-вторых, чтобы дисковая пила не выскочила и не причинила вред работающему с циркуляркой человеку. Лучше взять готовый вал, шайбы и гайку от штатной заводской циркулярки.

Выбор и подключение двигателя

Здесь все зависит от мощности агрегата. Лучше всего подходят двигатели с ременным приводом, чтобы обороты передавались непосредственно на пилу. Если планируется установка на циркулярку диска на 35 см, то для его пуска потребуется энергия в 1 кВт. Пила, диаметр которой составит 17 см, работает от 500 Вт. Это значит, что вполне подойдут двигатели от старых стиральных машин марки Сибирь или Ока. Останется лишь отрегулировать обороты двигателя, потому что нестабильное вращение станет причиной того, что пила начнет «рвать» древесину.

За количество оборотов двигателя в стиральной машине отвечает таходатчик, контролирующий управленческий модуль. Но так как к циркулярке модуль не подключится, рекомендуется установить регулятор напряжения.

Подключение электрического двигателя считается важным рабочим этапом, и если правильно все сделать не получится, то нормальной работы от циркулярки можно не ждать.

Эльдорадо

Эльдорадо не нуждается в представлении, поскольку у него устоявшаяся репутация крупного российского ритейлера. Среди приборов, которые вы можете приобрести в Эльдорадо есть 4K телевизоры, электробритвы, стиральные машины, пылесосы и капсульные кофемашины всех известных производителей.

Продавец предоставляет пользователям огромный выбор товаров по льготным ценам. Whirlpool, Tefal, Rowenta, Braun и Dyson — это лишь часть уважаемых брендов, которые можно купить в Эльдорадо. Компания заботится о безопасности своих клиентов, поэтому все платежи и личные данные на сайте защищены от взлома.

На прилавках онлайн магазина есть все виды товаров, которые можно найти в розничной сети. В сегменте бытовой техники Эльдорадо всегда большой выбор приборов (аудио- и видеотехника, гаджеты, ноутбуки, фотоаппаратура). На сайте можно нередко встретить специальные предложения и товары дня.

Варианты изготовления станка для работы по дереву

На сегодняшний день существует большое количество способов изготовления стационарной циркулярной пилы. В качестве привода для них используют угловые шлифмашинки, ручные дрели, шуруповерты, а также множество других инструментов.

Наиболее распространенными вариантами привода являются:

• привод от ручной дисковой пилы;
• станок с мотором от стиральной машинки.

Как сделать стационарный распиловочный станок — пошаговое руководство

При изготовлении понадобится небольшое количество материала и ручного инструмента, которое, как правило, есть в обиходе каждого хозяина. К нему относится:

• деревянные бруски;
• лист OSB или фанеры;
• крепежные метизы;
• дрель с набором сверл;
• ручная дисковая пила.

В качестве рабочего стола будет использоваться лист фанеры или OSB толщиной не менее 20 мм и размерами 1100 х 880 мм. Для изготовления стационарного станка для распила древесины необходимо выполнить следующие действия:

1. Установить ручную дисковую пилу на место предполагаемой установки и обвести контур. После этого сделать углубление около 12 мм.
2. По контуру углубления просверлить отверстия для крепежных болтов М8 и с их помощью зафиксировать ручную циркулярную пилу на обратном основании стола.
3. Рядом с пилой установить розетку и подключив к ней пилу, сделать проточку, в которой будет находиться пильный диск.
4. Из деревянного бруска сделать обрешетку периметра стола и ножки необходимой длины. В месте крепления пилы установить откидной короб, соорудив его из тонкой фанеры. В торце стола установить клавишу включения, предварительно соединив ее с розеткой.
5. В одном из углов короба сделать отверстие для подключения пылесоса. Для фиксации шланга можно использовать пластиковый фитинг диаметром 50 мм.
6. Короб фиксируется со столом при помощи металлических уголков и шурупов.
7. Затем, поперек стола необходимо вырезать 2 продольных желоба для установки швеллера 150х100х10 мм. Так как рабочий стол будет покрыт листами ПВХ толщиной 4 мм, глубина проточек под швеллер должна равняться 6 мм.
8. После этого можно приступать к изготовлению толкателей. В качестве направляющих, используются рейки из твердых пород древесины. Каркас толкателя можно выполнить из ламинированной ДСП толщиной 16 мм.

Посмотрев видео можно ознакомиться с детальной пошаговой инструкцией по изготовлению стационарной циркулярки из ручной дисковой пилы.

Самодельный отрезной станок с приводом от стиральной машинки

Еще одним распространенным вариантом является использование асинхронного двигателя от стиральной машины, в качестве привода пильного диска. Для бытового использования подойдет электромотор небольшой мощности, например двигатель от старой стиралки Малютка или любой современной машины — автомат.

Распиловочный станок из дрели в домашних условиях

Еще получается хорошая циркулярка с использованием ручной дрели. Затраты на материалы минимальные, а дрель есть почти у каждого в доме. Более подробно о всех нюансах и пошаговый алгоритм изготовления своими руками вы найдете в нашей статье о том, как сделать циркулярка из дрели.
