Как изменить направление вращения однофазного асинхронного двигателя

Перед выбором схемы подключения однофазного асинхронного двигателя важно определить, сделать ли реверс. Если для полноценной работы вам часто нужно будет менять направление вращения ротора, то целесообразно организовать реверсирование с использованием кнопочного поста. Если одностороннего вращения вам будет достаточно, то подойдет самая простая схема без возможности переключения. Но что делать, если после подсоединения по ней вы решили, что направление нужно все же поменять? Однофазный двигатель 220В — как поменять направление вращения?

Однофазный двигатель 220В — постановка задачи

Предположим, что у уже подсоединенного с использованием пускозарядной емкости асинхронного однофазного двигателя изначально вращение вала направлено по часовой стрелке, как на картинке ниже (однофазный двигатель 220В)

Уточним важные моменты:

• Точкой А отмечено начало пусковой обмотки, а точкой В – ее окончание. К начальной клемме A подсоединен провод коричневого, а к конечной – зеленого цвета.
• Точкой С помечено начало рабочей обмотки, а точкой D – ее окончание. К начальному контакту подсоединен провод красного, а к конечному – синего цвета.
• Направление вращения ротора обозначено с помощью стрелок.

Ставим перед собой задачу – сделать реверс однофазного двигателя без вскрытия его корпуса так, чтобы ротор начал вращаться в другую сторону (в данном примере против движения стрелки часов). Ее можно решить тремя способами. Рассмотрим их подробнее.

Устройство асинхронных движков

В асинхронном двигателе, как и везде, есть статор и ротор. Такой мотор может быть трех или однофазным. Ниже мы рассмотрим однофазную машину, так речь в этой статье именно о ней.

Асинхронные двигатели характерны низким уровнем шума, поэтому их ставят в те приборы, тихая работа которых очень важна. Примером может быть холодильник, кондиционер, сплит-система.

Однофазные двигатели можно поделить на еще два подвида: бифилярные (те, в которых есть пусковая обмотка) и конденсаторные. Их основная разница (мы это уже обсуждали) состоит в продолжительности работы вспомогательных обмоток. В первом случае обмотка выключается сразу после разгона двигателя. Происходит это с помощью специального центробежного выключателя. Важно выключать пусковую обмотку из-за того, что она снижает КПД машины после пуска и даже может привести к его поломке.

Конденсаторные двигатели характерны тем, что пусковая обмотка в них работает даже после начала работы мотора. Обе они расположены перпендикулярно друг другу. Это и позволяет менять направление вращения ротора. Сам конденсатор, как правило, крепят к корпусу привода, что делает его легким для опознавания.

Точнее определить бифилярный или конденсаторный привод можно измерив сопротивление обмоток. Если показатель во вспомогательной обмотке меньше, чем в рабочей хотя бы в два раза – это, скорее всего, говорит о бифилярности машины, а также о том, что эта обмотка является пусковой. Из этого вывода понятно, что должно быть наличие центробежного выключателя или пускового реле.

Во втором типе однофазных приводов две обмотки всегда в работе, а значит, включаются они с помощью кнопки, тумблера или автомата.

Если мотор был запущен успешно, но вал начал вращаться не в ту сторону, в которую надо, направление его вращения можно изменить. Для этого нужно изменить обмотки пусковой обмотки. Сделать это можно с помощью двухпозиционного переключателя. На его центральный контакт нужно подключить конденсаторный вывод, а на два остальных выводы от фазы и «нуля».

Вариант 1: переподключение рабочей намотки (однофазный двигатель 220В)

Чтобы изменить направление вращения двигателя, можно только поменять местами начало и конец рабочей (постоянной включенной) обмотки, как это показано на рисунке. Можно подумать, что для этого придется вскрывать корпус, доставать намотку и переворачивать ее. Этого делать не нужно, потому что достаточно поработать с контактами снаружи:

1. Из корпуса должны выходить четыре провода. 2 из них соответствуют началам рабочей и пусковой намоток, а 2 – их концам. Определите, какая пара принадлежит только рабочей обмотке.
2. Вы увидите, что к этой паре подсоединяются две линии: фаза и ноль. При отключенном двигателе произведите реверс путем перекидывания фазы с начального контакта намотки на конечный, а нуля – с конечного на начальный. Или наоборот.

Схема подключения однофазного двигателя
В результате получаем схему, где точки С и D меняются между собой местами. Теперь ротор асинхронного двигателя будет вращаться в другую сторону.

В чём состоит принцип реверсивного движения

Поскольку принцип работы электродвигателя переменного тока построен на вращении магнитных полей в определённом направлении, то и для его изменения придётся менять магнитные поля. Сам принцип работы реверса невероятно прост — необходимо поменять местами провода, отвечающие за основное вращение и запуск. Поскольку каждый из них подключён как к плюсу, так и к минусу, смена проводом полностью инвертирует полярность магнитного поля. В свою очередь это значит, что двигаться оно начнёт в обратном направлении, увлекая за собой ротор, а вместе с этим и всю систему в принципе.

Вариант 2: переподключение пусковой намотки (однофазный двигатель 220В)

Второй способ организовать реверс асинхронного мотора 220 Вольт – поменять местами начало и конец пусковой обмотки. Делается это по аналогии с первым вариантом:

1. Из четырех проводов, выходящих из коробки мотора, выясните, какие из них соответствуют отводкам пусковой намотки.
2. Изначально конец В пусковой обмотки соединялся с началом С рабочей, а начало А подключалось к пускозарядному конденсатору. Сделать реверс однофазного двигателя можно, подключив емкость к выводу В, а начало С с началом А.

После описанных выше действий получаем схему, как на рисунке выше: точки А и В поменялись местами, значит ротор стал обращаться в противоположную сторону.

Коллекторные однофазные двигатели и их особенности

Однофазный двигатель является наиболее распространённым в бытовых условиях двигателем, который часто воспроизводят своими руками. Причина этого кроется в однофазной сети на 220В, подведённой к большинству мастерских, домов и частных участков. Однако перед началом работы важно определить, какого типа перед вами мотор — коллекторный или асинхронный. В большинстве ситуацию на механизме присутствует маркировка, но если в вашу руки он попал после ремонта или перестройки, то надёжнее будет обратить внимание на наличие щёток в механизме, расположенных возле коллектора, а также медного барабана, который разделён на равные секции.

Коллекторные двигатели исключительно однофазные и весьма распространены в бытовой технике. Из их преимуществ стоит выделить:

• быстрый старт — сразу после подачи электричества мотор начинает разгоняться с большим числом оборотов;
• удобство реверса — благодаря системе, обратить движение ротора в обратную сторону не составляет труда. Для этого нужно поменять полярность магнитного поля;
• регулировка скорости вращения — меняя амплитуду напряжения и угла отсечки, можно контролировать интенсивность работы ротора.

По этим причинам коллекторные двигатели находят своё применение в бытовой и строительной технике. Однако они имеют и ряд недостатков:

• высокая шумность — при выходе на большие обороты движок начинает очень сильно шуметь. Это сглаживается на малых вращениях, но не так часто;
• сложность техобслуживания — коллекторный двигатель нужно регулярно проверять и чистить. Графит от стирающихся щёток загрязняет токоприёмник и выводит всю систему из строя.

Строение и принцип работы асинхронных двигателей мы уже рассматривали выше. В отличие от коллекторных, такие движки работают практически незаметно даже при большом числе оборотов. Поэтому их используют в технике, которой критично иметь низкие шумовые пределы при продолжительной работе — например, холодильники, кондиционеры и климатические системы.

Вариант 3: смена пусковой обмотки на рабочую, и наоборот

Организовать реверс однофазного мотора 220В теми способами, что описаны выше, можно только при условии, что из корпуса выходят отводки от обеих обмоток со всеми началами и концами: А, В, С и D. Но часто встречаются моторы, в которых производитель намеренно оставил снаружи только 3 контакта. Этим он обезопасил устройство от различных «самоделок». Но все же выход есть.

На рисунке выше изображена схема такого, «проблемного», мотора. У него выходят из корпуса только три провода. Они помечаются коричневым, синим и фиолетовым цветами. Зеленая и красная линии, соответствующие концу В пусковой и началу С рабочей намотки, соединены между собой внутри. Доступ к ним без разборки двигателя мы получить не сможем. Поэтому изменить вращение ротора одним из первых двух вариантов не представляется возможным.

В этом случае поступают так:

1. Снимают конденсатор с начального вывода А;
2. Подсоединяют его к конечному выводу D;
3. От проводов А и D, а также фазы, пускают отводки (можно сделать реверс с использованием ключа).

Посмотрите на рисунок выше. Теперь, если подключить фазу к отводку D, то ротор вращается в одну сторону. Если же фазный провод перекинуть на ветку A, то можно изменить направление вращения в противоположную сторону. Реверс можно осуществлять, вручную разъединяя и соединяя провода. Облегчить работу поможет использование ключа.

Важно понимать

Важно! Последний вариант реверсивной схемы подключения асинхронного однофазного мотора неправильный. Его можно использовать, только если соблюдаются условия:

• Длина пусковой и рабочей намоток одинакова;
• Площадь их поперечного сечения соответствует друг другу;
• Эти провода изготавливаются из одного и того же материала.

Как работает

Однофазный двигатель на 220В с конденсатором может обладать мощностью от 5 Вт до 10 кВт. Все зависит от конструктивных особенностей машины. Ротор такого привода, как правило, представляет собой короткозамкнутую обмотку по типу «беличьей клетки». Это алюминиевые стержни, залитые в пазы и замкнутые накоротко.

Обмотки в таком приводе две, несмотря на его название. Они всегда смещены относительно друг друга на 90°. При этом больше места в статоре занимает так называемая главная обмотка.

Однофазный двигатель получил такое имя из-за того, что вместе с двигателем работает только одна, главная (или рабочая), обмотка. По ней протекает переменный ток, создающий магнитное поле, которое время от времени меняется. Можно сказать, что оно состоит из двух полей, которые вращаются навстречу друг другу, а их амплитуда при этом одинаковая.

Схематическое расположение обмоток

Закон электромагнитной индукции говорит о том, что магнитные потоки в замкнутых роторных витках вызывают появление индукционного тока. Последний, в свою очередь, взаимодействует с тем полем, которое его порождает. Если все моменты сил, которые действуют на ротор равны нулю, деталь не двигается.

А с началом вращения описанное равенство будет тут же нарушено. Это связано со скольжением витков ротора. Оно будет отличным относительно вращающегося магнитного поля. Следовательно, сила Ампера, которая действует на замкнутые роторные витки со стороны прямого магнитного поля станет больше, чем со стороны обратного магнитного поля.

Возникновение индукционного тока в замкнутых роторных витках возможно только в случае, когда витки пересекают силовые линии поля. Чтобы это произошло, скорость вращения витков должна быть немного меньше той, с которой вращается поле.

Это и послужило источником названия электроприводов такого типа. Их именовали асинхронными.

Механическая нагрузка обратно пропорциональна скорости вращения. Это значит, что если увеличивается величина нагрузки, уменьшается скорость вращения. Величина индукционного тока в роторных витках при этом увеличивается. Из этого следует увеличение и механической мощности привода, а также мощности переменного тока, который он потребляет.

Внешний вид обмотки

Подведем небольшой промежуточный итог:

1. Электроток – причина возникновения пульсирующего магнитного поля в статоре двигателя. Его можно рассматривать как два отдельных поля, которые вращаются навстречу с равной амплитудой.
2. Если ротор не двигается, оба поля становятся причиной появления моментов, равных нулю, но разнонаправленных.
3. Когда ротор начинает вращаться в одну из сторон, один из моментов будет преобладать над другим, то есть, вращение двигателя будет происходить только в заданную сторону.
4. При отсутствии специальных механизмов пуска в двигателе, во время старта соответствующий момент будет нулевым, то есть привод не начнет вращаться.

Переменная сеть: мотор 380 к сети 380

Для реверсивного подключения трехфазного асинхронного электродвигателя возьмем за основу схему его включения без реверса:

Эта схема позволяет вращаться валу только в одну сторону – вперед. Чтобы заставить его повернуться в другую, нужно поменять местами любые две фазы. Но в электрике принято менять только А и В, несмотря на то, что к такому же результату привели бы смены А на С и В на С. Схематично это будет выглядеть так:

Для подключения дополнительно понадобятся:

• Магнитный пускатель (или контактор) – КМ2;
• Трехкнопочная станция, состоящая из двух нормально замкнутых и одного нормально разомкнутого контактов (добавлена кнопка Пуск2).

Важно! В электрике нормально замкнутый контакт – это состояние кнопочного контакта, у которого есть только два несимметричных состояния. Первое положение (нормальное) – рабочее (замкнуто), а второе – пассивное (разомкнуто). Точно так же формулируется понятие нормально разомкнутого контакта. В первом положении кнопка пассивна, а во втором – активна. Понятно, что такая кнопка будет называться «СТОП», в то время как две другие: «ВПЕРЕД» и «НАЗАД».

Схема реверсивного подключения мало отличается от простой. Главное ее отличие состоит в электроблокировке. Она необходима для исключения пуска мотора сразу в двух направлениях, что привело бы к поломке. Конструктивно блокировка – это блок с клеммами магнитных пускателей, которые соединены в управляющей цепи.

Для запуска двигателя:

1. Включите автоматы АВ1 и АВ2;
2. Нажмите кнопку Пуск1 (SB1) для вращения вала по часовой стрелке или Пуск2 (SB2) для вращения в обратную сторону;
3. Двигатель работает.

Если нужно сменить направление, то сначала нужно нажать кнопку «СТОП». Затем включить другую пусковую кнопку. Электрическая блокировка не позволяет активировать ее, если мотор не выключен.

Смена направления движения привода

По факту, пусковая обмотка в двигателе нужна для того, чтобы заставить ротор двигаться, ведь он может начать вращение только с посторонней помощью. Иначе его не запустить.

Обе обмотки, рабочая и пусковая, располагаются на статоре, как уже было сказано, перпендикулярно друг другу. Но вот рабочая фаза места занимает в два раза больше, чем пусковая. Ротор в таком двигателе имеет наиболее простую конструкцию. Как правило, это «беличья клетка».

А что было бы при отсутствии вспомогательной обмотки на статоре однофазного двигателя 220В? Что если не подавать туда ток? В таком случае, во время подключения привода к сети в главной обмотке будет возникать магнитное поле и оно будет пульсировать. Ротор при этом начинает пронизывать изменяющийся магнитный поток. Вот только если ротор не был в движении с самого начала, а подача переменного тока будет идти только в главную обмотку, то деталь и не заработает. Все потому что вращательный момент по часовой стрелке и против будет нулевым, то есть причин для начала вращения не будет. Даже несмотря на то, что в роторе будет индуцироваться ЭДС.

А вот есть ротор и вал немного подтолкнуть, он будет продолжать вращаться в заданном стартовым толчком направлении. На это будет две причины:

• возникновение ЭДС и соответствующих токов в роторе, которые отталкиваются от магнитного поля согласно закону Ампера;
• величина результирующего момента по направлению толчка будет больше, чем против его направления.

Как итог – ротор продолжит вращаться.

Чтобы получить реверс однофазного двигателя 220В с емкостью, нужно лишь позаботиться о подаче пускового толчка в противоположном от изначального направления. Этого можно достигнуть, изменить относительный порядок, в котором чередуются фазы в рабочих и пусковых обмотках.

Чтобы обеспечить подобные условия, потребуется переключение одной из двух обмоток. Другими словами, «полярность» включения выводов обмотки в сеть и конденсатор нужно изменить. Реализация достаточно проста, ведь на однофазных движках всегда есть клеммники, куда выводятся все концы обмоток. Главная обмотка характерна маленьким сопротивлением относительно пусковой, так что обнаружить их с мультиметром в режиме омметра очень легко.

Лучше всего вывести концы вспомогательной обмотки на переключатель с двумя полюсами без фиксации.

Переменная сеть: электродвигатель 220 к сети 220

Реверс электродвигателя 220В возможен только в том случае, если выводы обмоток лежат вне корпуса. На рисунке ниже – схема однофазного включения, когда пусковая и рабочая намотки расположены внутри и выводов наружу не имеют. Если это ваш вариант, вы не сможете изменить направление вращения вала.

В любом другом случае для реверсирования однофазного конденсаторного АД необходимо поменять направление рабочей обмотки. Для этого вам понадобятся:

Схема однофазного агрегата почти ничем не отличается от той, что представлена для трехфазного асинхронного двигателя. Ранее мы перекидывали фазы: А и В. Сейчас при смене направления вместо фазного провода с одной стороны рабочей обмотки будет подключаться нулевой, а с другой – вместо нулевого фазный. И наоборот.

Коллекторный двигатель переменного тока

Рассмотрим коллекторный двигатель переменного тока. Универсальные коллекторные электродвигатели могут питаться от источников как переменного, так и постоянного тока. Они часто используются в электроинструментах, швейных и стиральных машинах, мясорубках — там, где нужен реверс, регулировка частоты вращения ротора или его вращение с частотой более 3000 об/мин.

Обмотки статора и ротора коллекторного электродвигателя соединяются последовательно. К обмоткам ротора ток подводится через щетки, соприкасающиеся с пластинами коллектора, к которым подсоединяются концы обмоток ротора.

Реверс однофазного двигателя с коллектором осуществляется за счет изменения полярности включения в сеть обмоток статора или ротора, а скорость вращения можно регулировать, изменяя величину тока в обмотках.

Основные недостатки такого двигателя:

• высокая стоимость;
• сложность устройства, практическая невозможность самостоятельно осуществить его ремонт;
• значительный уровень шума, трудное управление, создание радиопомех.

Остается добавить, что при использовании устройств, содержащих однофазный электродвигатель, следует самое пристальное внимание уделить выбору его типа, схеме подключения, тому, как правильно осуществить расчет элементов.

Асинхронный двигатель – принцип работы и устройство

Устройство и принцип работы трехфазного асинхронного двигателя

Что такое статор и ротор и чем они отличаются

• Произошла ошибка; возможно, лента недоступна. Повторите попытку позже.

Переменная сеть: 380В к 220В

Для подключения трехфазного асинхронного двигателя к электросети 220В необходимо использовать один или два конденсатора для компенсации отсутствующей фазы: рабочий и пусковой. Направление вращательного движения зависит от того, с чем соединяется третья обмотка.

Чтобы заставить вал вращаться в другую сторону, обмотку №3 необходимо подключить с помощью конденсатора к тумблеру с двумя позициями. Он должен иметь два контакта, соединенных с обмотками №1 и №2. Ниже показана подробная схема.

Такой мотор будет играть роль однофазного, поскольку подключение происходило с помощью одного фазного провода. Чтобы запустить его, необходимо перевести реверсирующий тумблер в нужное положение («вперед» или «назад), затем перевести тумблер «пуск» в положение «включено». На момент запуска необходимо нажать одноименную кнопку – «пуск». Держать ее нужно не более трех секунд. Этого будет достаточно для разгона.

Как запускается

1. Фактически, двигатель запускает магнитное поле. Оно начинает вращать ротор – подвижный элемент мотора. Создается оно с помощью двух обмоток: рабочей и пусковой. Пусковая (вспомогательная) по размеру меньше. К электросети ее подключают через индуктивность или емкость. Включается она только в момент запуска. Маломощные моторы обладают замкнутой накоротко пусковой обмоткой.
2. Осуществление запуска делается с помощью нажатия на кнопку пуска. Ее удерживают несколько секунд, пока ротор разгоняется.
3. Когда кнопка запуска отпускается, перестает работать пусковая обмотка, то есть двигатель переходит в двухфазный режим работы. Его поддерживает соответствующая компонента переменного магнитного поля.
4. Пусковая обмотка работает достаточно малое количество времени. Обычно, не более трех секунд. Если увеличить время работы вспомогательной обмотки, двигатель перегреется, что станет причиной возгорания изоляции или поломки всего мотора. Своевременное нажатие пусковой кнопки очень важный момент в работе с однофазным двигателем.
5. В электродвигателях обычно имеется центробежный выключатель или тепловое реле. Это повышает надежность корпуса машины.
6. Центробежный выключатель нужен для отключения вспомогательной обмотки во время набора скорости ротором. Пользователь в это не вмешивается, так как процесс полностью автоматизирован.
7. Тепловое реле нужно, чтобы отключить обе обмотки в случае их перегрева.

Постоянный электроток: особенности

Двигатели постоянного тока подключаются труднее моторов, питающихся от переменной сети. Потому что для того чтобы соединить обмотки, нужно точно знать, какой марки ваш агрегат. Только потом можно найти подходящую схему.

Но в любом электромоторе постоянного тока есть якорь и намотка возбуждения. От способа их включения их делят на агрегаты:

• с возбуждением независимым,
• с самостоятельным возбуждением (делится еще на три группы: последовательное, параллельное и смешанное подключение).

Электродвигатели постоянного тока с независимым возбуждением (схематично изображены ниже) применяется на производствах. Их намотка никак не связана с якорем, потому что подключается к другому электрическому источнику.

В станках и вентиляторах применяются моторы однофазного питания с параллельным возбуждением. Тут нет надобности во втором источнике.

В электротранспорте применяются агрегаты с последовательным возбуждением.

Если одна намотка параллельна якорю, а другая последовательна, то такой способ подключения – смешанный. Он встречается редко.

Все способы включения электродвигателей постоянного тока могут реверсироваться:

• Если возбуждение последовательное, то направление тока нужно поменять либо в возбуждающей намотке, либо в якоре;
• В любом другом случае рекомендуется менять обмотку только в якоре. Если менять в намотке, то есть опасность, что она оборвется. Это приведет к резкому возрастанию электродвижущей силы, которая приведет к повреждению изоляции.

Реверсирование двигателя постоянного тока с независимым возбуждением выполняется так же.

Имейте в виду, что в розетке ток переменный. Но это не значит, что он переменный во всех электроприборах, оснащенных электродвигателем и включенных в нее. Ток из переменного фазного может стать постоянным, пройдя через выпрямитель. Фазного питания вообще может не быть, если двигатель запитан от батареи.

Практически любой электродвигатель можно заставить вращаться как в одну, так и в другую сторону. Это часто необходимо, особенно при конструировании различных механизмов, например, систем закрывания и открывания ворот. Обычно на корпусе двигателя указывается заводское направление движения вала, которое считается прямым. Кручение в другую сторону в этом случае будет реверсивным.

Устройство коллекторных движков

Главное отличие асинхронных и коллекторных двигателей заключается в их устройстве. У коллекторного двигателя в конструкции всегда будут щетки, которые располагаются возле коллектора. Медный барабан, который разделен на секции – тоже один из главных признаков двигателя коллекторного типа.

Их выпускают только однофазными и часто ставят в бытовые приборы. Это связано с возможностью получения большего количества оборотов как на старте, так и после завершения пуска. Они очень удобные, ведь менять их направление легко. Для этого требуется лишь смена полярности. Поменять скорость вращения тоже не сложно: нужно изменить амплитуду напряжения, которое питает прибор.

Коллекторный двигатель

Главный недостаток коллекторного движка – высокий шум при работе на высокой скорости. Недостатки коллекторных двигателей — высокая шумность работы на больших оборотах. Вспомните дрель, болгарку, пылесос, стиральную машину и т.д. Шум при их работе стоит приличный. На малых оборотах коллекторные двигатели не так шумят (стиральная машина), но не все инструменты работают в таком режиме.

Еще один минус использования коллекторного электродвигателя – постоянное трение, которое происходит из-за щеток, требует более регулярного техобслуживания. Его отсутствие может привести к полной остановке работы мотора.

Что такое реверс

Проще говоря, реверс – это изменение направления движения какого-либо механизма в противоположную сторону от выбранного основного. Схему реверса можно получить несколькими способами:

В первом случае при помощи переключения шестеренчатых связей, соединяющих ведущий вал с ведомым, добиваются вращения последнего в обратную сторону. По такому принципу работают все коробки передач.

Электрический способ подразумевает непосредственное воздействие на сам двигатель, где в изменении движения ротора принимают участие электромагнитные силы. Этот метод выигрывает тем, что не требует применения сложных механических преобразований.

Для того, чтобы получить реверс электродвигателя, необходимо собрать специальную электрическую схему, которая так и называется – схема реверса двигателя. Она будет отличаться для разных типов электрических машин и питающего напряжения.

Реверс однофазного конденсаторного двигателя с пультом ДУ

Цифровая схема реверса однофазного асинхронного двигателя на микроконтроллере PIC12F629

Это несложное цифровое устройство было разработано для управления однофазным асинхронным электродвигателем типа 6АЕ80 номинальной мощностью 1100 Вт. Одним из условий было наличие проводного пульта дистанционного управления с кабелем длиной 5 — 6 метров, небольшой вес пульта и низковольтное управление (для электробезопасности оператора). Устройство можно использовать с любым однофазным асинхронным электродвигателем, но следует учитывать мощность мотора. Для более мощных двигателей, возможно, потребуется применение в схеме электромагнитных реле, способных коммутировать больший ток.

Электродвигатель 6АЕ80

Чаще всего электрики делают подобные устройства на основе электромагнитных пускателей, представляющих собой практически мощные электромагнитные реле с обмотками на 220 вольт. Например, распространенных контакторах типа ПМЛ-1100. Это самое распространенное решение, но с точки зрения наших целей оно имеет ряд недостатков. Первое — это большие габариты устройства на электромагнитных контакторах, и второе — это необходимость тянуть к пульту управления (кнопочному пульту) силовые провода большого сечения, по которым течет сравнительно большой ток и присутствует опасное высокое сетевое напряжение 220 вольт. Ниже на картинке — фото одного из таких устройств:

Видим что такое устройство по размерам сопоставимо с размерами самого электродвигателя.

Я решил разработать небольшое по габаритам устройство с цифровым управлением на недорогом 8-пиновом микроконтроллере PIC12F629.

Применение микроконтроллера позволило реализовать управление двигателем всего двумя кнопками (вместо обычных трех кнопок в реверсе на пускателях). При этом оператору не нужно думать об остановке двигателя перед сменой направления вращения — об этом заботится программа, «зашитая» в микроконтроллер.

На фотографии — мой пульт управления двигателем. С блоком контроллера пульт соединяется мягким качественным кабелем длиной 6 метров (При необходимости длину кабеля можно увеличить). Применен микрофонный кабель с двумя жилами и экраном. Кабель имеет диаметр 6 мм (по изоляции) Такой кабель применяется ы звукотехнике для подключения микрофонов. В принципе можно использовать любой трехжильный провод. Я применил микрофонный, так как он качественный, стойкий к изгибам и обрывам, так как рассчитан на использование в «экстремальных» условиях живых концертов.

Микрофонный кабель (один из вариантов)

Пульт управления имеет две кнопки. Зеленая кнопка — вращение вперед, красная кнопка — реверс, то есть вращение в обратную сторону (следует учесть, что направления вращения — условные).

Если двигатель остановлен, то нажатие на любую из кнопок запускает двигатель в соответствующем направлении. Если во время вращения мотора нажать на любую из кнопок, то происходит выключение двигателя.

На корпусе пульта управления есть кольцо, предназначенное для того, чтобы пульт можно было повесить на стену или на шею оператора (желание заказчика). Двигатель используется с редуктором, в станке для гибки труб.

Корпуса пульта управления и самого контроллера разработаны в программе 3D моделирование SolidWorks и напечатаны на 3D принтере.

Корпус кнопочного пульта (слева) и контроллера (справа), распечатанные на 3D принтере.

Контроллер управления, закреплённый на пластиковой крышке распределительной коробки двигателя 6АЕ80.

Изменение направления вращения однофазного асинхронного двигателя

Существует несколько разновидностей асинхронных однофазных электродвигателей. В этой статье идет речь о двигателях с конденсаторным пуском. такой электродвигатель имеет две обмотки — рабочую (Р.О.) и пусковую (П.О.). рабочая обмотка включается в сеть 220 вольт напрямую, а пусковая — через специальн6ый пусковой конденсатор. Конденсатор позволяет создать сдвиг фаз переменного тока в пусковой обмотке относительно тока в рабочей обмотке.

На этой схеме (и в распределительной колодке нашего двигателя 6АЕ80) начало и конец рабочей обмотки обозначены как U1 и U2, а начало и конец пусковой обмотки — Z1 и Z2. Для того, чтобы изменить направление вращения достаточно поменять местами начало и конец любой из обмоток. Обычно используется реверс по рабочей обмотке, однако совершенно все равно, начало и конец какой обмотки менять между собой. Мы будем менять между собой выводы рабочей обмотки, то есть U1 и U2. Итак, схема для реверсивного включения будет выглядеть следующим образом:

Следует иметь в виду, что изменение направления вращения такого двигателя возможно только в момент его старта. При этом якорь двигателя должен быть неподвижен. Если переключить обмотку и подать питание на мотор, не дождавшись остановки вращения его якоря, то двигатель запустится в том же направлении, в котором он вращался до этого, не зависимо от включения обмотки.

Принципиальная схема контроллера управления двигателем

Печатная плата разведена в программе DipTrace, поэтому принципиальная схема нарисована также в схемном редакторе DipTrace. Для того, чтобы увеличить схему, кликните на ней мышкой:

В данной схеме всем рулит микроконтроллер PIC12F629. Это небольшая микросхема в 8-выводном корпусе. Микроконтроллер настроен для работы от внутреннего (встроенного) генератора частотой 4 МГц, поэтому дополнительный кварцевый резонатор здесь не нужен. Для управления двигателем используются два порта микроконтроллера. Порт GP4 (вывод 3) управляет электромагнитным реле (К1) включения и выключения питания двигателя. Направление вращения переключает реле (К2), управляемое портом GP5 (вывод 2) микроконтроллера. Микроконтроллер управляет обмотками реле через ключи на сравнительно мощных транзисторах Q1 и Q2. Эти транзисторы необходимы, так как выходной порт микроконтроллера не может обеспечить ток, достаточный для включения электромагнитного реле. Катушки электромагнитных реле включены в коллекторные цепи транзисторов Q1 и Q2. Диоды, вколоченные параллельно катушкам реле катодом к плюсу питания и анодом к коллектору транзистора, защищают переходы транзисторов от индукционных бросков напряжения, возникающего в обмотках в момент срабатывания реле.

Для отслеживания нажатий на кнопки управления задействованы порты микроконтроллера GP0 и GP1 (выводы 7 и 6). Эти выводы настроены как входы и подтянуты к источнику питания +5В через резисторы R5 и R6 сопротивлением 1 кОм. Сами кнопки на схеме не показаны, так как схема рисовалась для разводки печатной платы, а кнопок на печатной плате нет, они устанавливаются в пульт ДУ. Кнопки подключаются к контактам платы BTN_FWD (кнопка ВПЕРЕД), BTN_REV (кнопка НАЗАД) и к контакту GND (земля):

Схема пульта дистанционного управления

На корпусе контроллера установлены три светодиода, которых нет на схеме и печатной плате. Дело в том, что установить светодиоды я решил уже когда собрал контроллер. первый, синий светодиод светится когда включено питание (+5В) контроллера. Второй светодиод, красный, светится когда срабатывает реле, коммутирующее направление вращения (K2). Третий светодиод, зеленый, светится когда двигатель включен, то есть на него подано питание 220В.

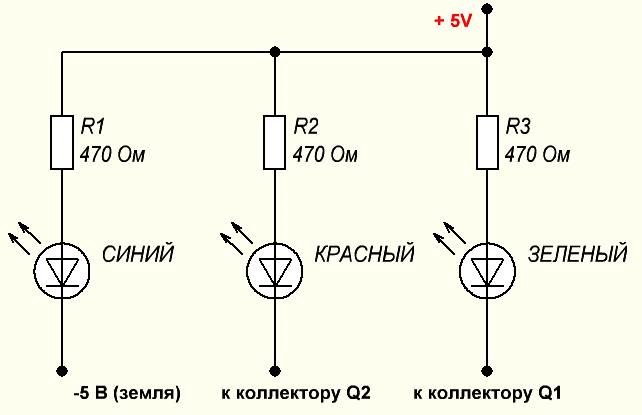

Если вы хотите установить светодиоды, схема их включения показана ниже. Также, при желании вы сможете модифицировать печатную плату контроллера, все файлы вы найдете в конце этой статьи. Мне дорабатывать плату было лень и я просто допаял три резистора навесным монтажом а сами светодиоды закрепил в отверстиях на корпусе контроллера при помощи небольшого количества цианоакрилата (суперклей).

Схема подключения светодиодов

Питание контроллера

В качестве источника питания этого контроллера я использовал обычный импульсный адаптер для смартфона с выходным напряжением 5 В. Для работы контроллера достаточно, чтобы адаптер обеспечивал выходной ток в районе 500 — 600 мА. Мой адаптер оказался рассчитанным на 2 А. Единственная доработка адаптера — это замена micro USB разъема на обычный штекер питания, вот такой (папа):

такой разъем более надежен и практичен чем micro USB. На корпусе контроллера я установил ответную часть — гнездо «мама»

Можно купить готовый адаптер на 5 В с таким штекером. У нас в магазинах радиотоваров такой адаптер на максимальный ток 2 А стоит примерно 200..250 рублей.

Если у вас в хозяйстве есть небольшой сетевой трансформатор с напряжением на вторичной обмотке в районе 9 — 14В, вы можете собрать блок питания по классической схеме:

Но я думаю, что покупной импульсный адаптер — более дешевый и главное «быстрый» вариант. Можно также такой адаптер заказать в Китае, на Алиэкспресс:

Печатная плата

Печатная плата разведена в программе DipTracе. Бесплатную версию программы на 400 пинов вы можете . Ее функционала вполне достаточно для такой платы.

Ниже во фрейме вы видите трехмерное изображение печатной платы. Нажав на кнопку «плэй» в центре изображения, вы сможете «покрутить» плату в виртуальном 3D пространстве и подробно её рассмотреть:

Контроллер управления асинхронным двигателем by shantidas on Sketchfab

Большие контактные площадки над двумя оранжевыми реле — это высоковольтная часть платы. В центре этих круглых пинов я просверлил отверстия диаметром 3 мм, и с помощью крепежа на M3 (винт — гайка — шайба — шайба — гайка) закрепил провода от электродвигателя и от сети 220 вольт. Можно конечно просто эти провода припаять, если вам лень возиться с крепежом. При соединении высоковольтной части платы нужно соблюдать аккуратность и внимательность, чтобы не допустить замыкания по высоковольтным цепям.

Печатная плата — односторонняя. На ней есть три перемычки. Одна перемычка находится на низковольтной части платы (справа от резисторов R4 и R2). Она выполнена отрезком монтажного провода. Две другие перемычки находятся в высоковольтной части платы. Для их создания необходимо кусками изолированного провода сечением не менее 1 мм соединить точки на плате: A1 с A2 (первая перемычка) и B1 с В2. Будьте внимательны, в этих точках действует напряжение сети и через эти провода течет ток электродвигателя. Поэтому не используйте здесь тонкий провод

Подключение электродвигателя к плате

Подключение электродвигателя несложно, но повторяю, здесь нужно быть очень внимательным и проверять всё несколько раз, так как ошибка может вызвать замыкание и «бабах!!!», так как вы работаете с напряжением сети 220В.

Для успешного подключения электродвигателя из его корпуса в распределительную коробку должны быть выведены все 4 провода, то есть начало-конец рабочей обмотки и начало-конец стартовой обмотки. В некоторых двигателях общая точка соединения обмоток двигателей находится внутри корпуса и выведен просто один общий провод. такой двигатель подключить с реверсом не получится. У нашего двигателя 6АЕ80 все 4 конца выведены из корпуса а монтаж изначально сделан на трех-контактной монтажной колодке внутри распределительного отсека.

Синий и коричневый провода ведут к пусковому конденсатору. Оставим их как есть.

первое что нужно сделать, это отсоединить от схемы провода рабочей обмотки. В данном моторе они промаркированы U1 и U2. Их нужно отсоединить, удлинить дополнительными кусками провода (сечением 1.5 — 2 мм) и вывести наружу через «штуццер», пометив как U1 и U2. еще два куска такого же провода соединяем к колодке на место, куда были прикручены концы рабочей обмотки ( на фото это — левый и средний винты контактной колодки) и выводим тоже наружу, помечая как KU1 и KU2 (Колодка-U1 и Колодка-U2). Эти 4 провода соединяем с одноименными контактами на высоковольтной части печатной платы (за реле).

Схема подключения мотора к плате контроллера

Толстыми линиями показаны провода, которые нужно добавить. Тонкие линии — то что внутри мотора.

Сеть 220 вольт подключаем к контактам 220-1 и 220-2 на плате контроллера.

Детали контроллера

U3 — микроконтроллер PIC12F629 Q1, Q2 — транзисторы BD139 K1, K2 — электромагнитное реле типа RT424005 с обмоткой на 5 вольт и коммутируемым током 8 A.

D1, D2 — диоды 1N4001 Все резисторы мощностью 0.125 — 0.25 Вт с номиналами, указанными на схеме. Конденсатор C1 — керамический на 0.1 мкФ Конденсатор С2 — электролитический на 47 мкФ 16В две нормально разомкнутые кнопки для пульта (я купил подходящие в радиомагазине по 15 рублей)

Внимание! Для управления двигателями большей мощности потребуются реле, способные коммутировать больший ток. Такие реле могут быть больших габаритов и из придется монтировать отдельно.

Программа для микроконтроллера

Прошивка для микроконтроллера PIC12F629 написана на языке Си в среде MikroC Pro For Pic. Для прошивки микроконтроллера вам потребуется любой из программаторов, способных прошивать микроконтроллеры PIC.

в архиве: Программа (прошивка) для микроконтроллера с исходными кодами Сама прошивка — это файл Revers_12F629.hex также в архиве найдете проект для симуляции в Proteus. Это файл Reves12F6298.pdsprj Проект печатной платы в формате DipTrace и 3D модели для печати корпусов контроллера и кнопочного пульта

Серия видео об изготовлении этого устройства:

Visits: 1945 Total: 315591

Где применяется реверс

Легче перечислить случаи, когда реверс не используется. Практически вся механика построена на передаче крутящего момента по часовой стрелке и наоборот. Сюда можно отнести:

• Бытовую технику: стиральные машины, аудиопроигрыватели.
• Электроинструмент: реверсивные дрели, шуруповерты, гайковерты.
• Станки: расточные, токарные, фрезерные.
• Транспортные средства.
• Спецтехнику: крановое оборудование, лебедки.
• Элементы автоматики.
• Робототехнику.

Ситуация, с которой чаще всего сталкивается обычный человек на практике, это необходимость собрать схему подключения реверса электродвигателя асинхронного переменного тока либо коллекторного мотора постоянного тока.

Устройство и подключение однофазных электродвигателей 220В

Однофазные электродвигатели 220В широко используются в разнообразных бытовых и промышленных устройствах: холодильниках, стиральных машинах, насосах, дрелях, заточных и подобных им обрабатывающих станках. Их технические характеристики несколько уступают свойствам трехфазных двигателей. Существует два наиболее распространенных типа однофазных электродвигателей для сети переменного тока промышленной частоты:

Первые более просты по своему устройству, но обладают рядом недостатков, главные из которых — трудности с изменением направления и частоты вращения ротора.

Далее рассмотрены однофазные асинхронные электродвигатели и коллекторные двигатели переменного тока.

Подключение асинхронного мотора 380 В к трехфазной сети в реверс

Схема подключения асинхронника в прямом направлении имеет определенную последовательность подачи фаз A, B, C на контакты двигателя. Ее возможно доработать, например, добавив переключатель, который бы менял местами любые две фазы. Таким способом можно получить схему реверса электродвигателя. В практических схемах такими фазами принято считать B и A.

• Пускатели магнитного типа (КМ1 и КМ2).
• Станция на три кнопки, где два контакта имеют нормально разомкнутое положение (в исходном состоянии контакт не проводит ток, при нажатии на кнопку происходит замыкание цепи), один нормально замкнутый.

Схема работает следующим образом:

• Включением автоматических предохранителей АВ1 (силовая линия), АВ2 (цепь управления) ток поступает на трехкнопочный переключатель и клеммы магнитных контакторов, которые в исходном состоянии разомкнуты.
• Нажатием кнопки «Вперед» ток проходит на катушку электромагнита контактора 1, который притягивает якорь с силовыми контактами. Одновременно при этом происходит обрыв цепи управления контактора 2, его теперь невозможно включить кнопкой «Реверс».
• Вал двигателя начинает вращаться в основном направлении.
• Нажатием кнопки «Стоп» ток в цепи обмотки управления прерывается, электромагнит отпускает якорь, силовые контакты размыкаются, замыкается блокировочный контакт кнопки «Реверс», и ее теперь можно нажать.
• При нажатии кнопки «Реверс» происходят аналогичные процессы только в цепи контактора 2. Вал двигателя будет вращаться в обратную сторону от основного направления.

Реверсирование электродвигателей | Все своими руками

Опубликовал admin | Дата 31 января, 2013

Схемы реверсирования двигателей.

Здравствуйте дорогие читатели. Частенько в любительских самодельных устройствах используются различного рода двигатели. В зависимости от предназначения, двигатели в этих устройствах, согласно конструкторскому замыслу должны вращаться в обе стороны. То есть схемы их включения должны предусматривать реверсирование. Самое простой реверс имеют двигатели постоянного тока с возбуждением от постоянных магнитов. Поменял концы проводов питания местами и все – движок вращается в другую сторону. Поэтому и схемы реверсирования для этих двигателей простые. А как быть с другими двигателями? Вот об этом и поговорим.

Двигатель Д5-ТР.

Двигатель с электромагнитным возбуждением. Двигатель имеет разные варианты исполнения и схем включения, но какие бы они не были, нам нужны всего четыре конца – два от статорной обмотки и два от роторной, т.е. от коллекторных щеток.

Для того, чтобы такие двигатели вращались в другую сторону, необходимо, чтобы полярность питающего напряжения на одной из обмоток оставалась постоянной, а полярность другой менялась на противоположную. Схема включения этого, как и любого другого с электромагнитами, показана на рис.1. Здесь постоянную полярность включения имеет статорная обмотка (обмотка возбуждения), что обеспечивается применением выпрямительного моста, а полярность роторной можно менять. Теперь реверс производится так же переполюсовкой напряжения питания.

Двигатель ЭДГ-1.

Двигатель ЭДГ-2.

Двигатель ЭДГ-1 раньше применялся в ЭПУ – электропроигрывающих устройствах. Двигатели типа ЭДГ-2 применялись в магнитофонных приставках. Эти двигатели рассчитаны на работу в сети переменного тока напряжением 127В. Но поменяв схему включения[1] обмоток и фазосдвигающего конденсатора, их можно питать и от сети напряжением 220В. Схема включения двигателей с реверсированием и его управлением показана на рисунке 2. «Лево», «Право» на схеме поставлены для виду. Все зависит от того, как первоначально подключить концы обмоток. Не понравится сторона, в которую первоначально крутится двигатель – перекиньте концы одной из обмоток.

Двигатель АВЕ – 071 – 4С.

Эти двигатели однофазные, асинхронные применялись в стиральных машинах прошлого века и я думаю, что еще переживут и меня с вами. Десятки лет они исправно вертели активатор, стирая белье и еще послужат нашим Самоделкиным. Двигатель имеет четыре вывода от двух обмоток. Одна пусковая, имеющая активное сопротивление 20 ОМ и рабочая с сопротивлением по постоянному току 50 Ом. Схема включения показана на Рис.3.

Двигатель ДАО – ЦУ4.

Этот двигун применялся, а может и применяется в стиральных машинах для вращения центрифуги. Для реверсирования этого двигателя придется разобрать выводную колодку и разъединить провода. Получим так же 4 конца от обмоток. Схема включения показана на Рис.4.

Двигатель ДАО-А.

Тоже от стиральных машин. Имеет четыре вывода. Схема включения такая же, как и у предыдущих асинхронных.

Двигатель АОЛБ-22-4 2сер.

Замечательный двигатель – три в одном. Внутри имеет тепловое реле и центробежный механизм отключения пусковой обмотки. Пришлось с ним повозиться, чтобы вам нарисовать схему наиболее понятно. Установка перемычек показана на рис. 5. Схема реверсирования показана на рис. 6.

Термореле РТ-10.

Термореле РТК-С.

В стиральных машинах применяются тепловые (защитные) реле РТ-10 и пускозащитные реле РТК-С, РТК-1, РТК-1-3, РТК-3-О и др. Тепловое реле типа РТ-10 с одним нормально замкнутым контактом служит для защиты от перегрузок электрических установок и однофазных электродвигателей переменного тока с номинальным напряжением до 220 В. Реле изготовляют на номинальные токи Iн тепловых эле¬ментов 1,2; 1,9; 2,5; 3,3 и 4,3 А. При Iн = 1,1 А реле не срабатывает в течение 30 мин; при Iн = 1,35 А реле срабатывает не более чем через 30 мин; при Iн = 2 А реле срабатывает за 18…60 с. Время самовозврата контактов в замкнутое состояние от 30 с до 10 мин. В реле встроен биметаллический термоэлемент с перекидной пружиной, которая обеспечивает мгновенное размыкание и замыкание контактов. Изоляция реле выдерживает испытательное напряжение 2000 В, приложенное в течение 1 мин. Реле устанавливают в вертикальном положении контакта¬ми вверх, питание подводится к верхнему зажиму. Реле предназначены для работы в закрытых помещениях при температуре окружающей среды от 0 до 70°С. Это довольно эффективна защита. Так что не пренебрегайте ею, а то себе будет дороже. Ну что еще, а пока все. Удачи всем. До свидания. К.В.Ю.

[1] Радио 2004г. № 6 стр.42 Бурков В. «Как подключить двигатель на 127В к сети 220В».

Обсудить эту статью на — форуме «Радиоэлектроника, вопросы и ответы».

Просмотров:100 101

www.kondratev-v.ru

Подключение мотора 220В к однофазной сети в реверс

Добиться реверса движения вала двигателя в этом случае возможно, если есть доступ к выводам его пусковой и рабочей обмоток. Эти моторы имеют 4 вывода: два на пусковую обмотку, подключенную с конденсатором, два на рабочую.

Если нет информации о назначении обмоток, ее можно получить методом прозвонки. Сопротивление пусковой обмотки всегда будет больше, чем рабочей за счет меньшего сечения провода, которым она намотана.

В упрощенном варианте схемы подключения мотора 220 В подают на рабочую обмотку, один конец пусковой обмотки на фазу или ноль сети (без разницы). Двигатель начнет вращаться в определенную сторону. Чтобы получить схему реверса, нужно отсоединить конец пусковой обмотки от контакта и туда подключить другой конец той же обмотки.

Чтобы получить полную рабочую схему включения, необходимо оборудование:

• Защитный автомат.
• Пост кнопочный.
• Электромагнитные контакторы.

Схема реверса и прямого хода в этом случае очень похожа на схему подключения трехфазного мотора, но коммутация здесь происходит не фаз, а пусковой обмотки в одном либо другом направлении.

Включение в сеть

Чтобы устройство работало, нужна однофазная сеть, напряжение в которой составляет 220 В. То есть, такой двигатель легко подключается в обычную бытовую розетку. Это и является одной из основных причин распространенности таких механизмов. Все бытовые приборы, от мясорубки до соковыжималки, обладают именно такими электроприводами.

Все однофазные асинхронные двигатели на 200 В можно разделить на две подгруппы:Существует 2 типа электромоторов: с пусковой обмоткой и с рабочим конденсатором:

1. Машины с пусковой фазой. В таких моторах обмотка работает так, как описано выше (отключается, когда двигатель набирает нормальную скорость и работает с одной обмоткой).
2. С рабочим конденсатором. Тут вспомогательная обмотка не отключается, а работает на протяжении всего времени работы двигателя. Она подключается через конденсатор.

Однофазный двигатель с пусковым конденсатором

Электромотор от одного прибора можно подключить к другому, здесь нет никакой разницы. К примеру, его можно снять с поломанной стиральной машины (если причина поломки не в двигателе, конечно) и поставить в пылесос, газонокосилку или какой-либо станок для обработки.

Мы уже говорили о том, что пусковая и рабочая обмотки перпендикулярны друг другу. Исходя из этого, чтобы появилось вращающееся магнитное поле, ток вспомогательной обмотки должен быть сдвинут перпендикулярно току в главной.

Это можно осуществить, если подключить к цепи питания фазосмещающий элемент. Обычно, в целях смещения фазы на 90° используют конденсатор. Но можно использовать и пусковой резистор. Он последовательно подключается к вспомогательной обмотке. Так получают сдвиг между токами двух обмоток на 30°. Это хватит, чтобы запустить механизм. Между токами обмоток, чего будет вполне достаточно для старта механизма.

Помимо этого, сдвиг фаз можно осуществить, если использовать пусковую фазу, сопротивление относительно рабочей у которой выше, а индуктивность ниже. Такая обмотка состоит из меньшего количества витков, а провода в ней более тонкие.

Однофазный двигатель с рабочим конденсатором

Но только с конденсатором однофазный электропривод переменного тока будет обладать лучшими пусковыми характеристиками.

С конденсатором в роли фазосмещающего элемента, электромоторы с одной рабочей фазой могут иметь следующие конструктивные особенности:

1. Когда работа вспомогательной обмотки происходит с помощью конденсатора и только в момент пуска. Такая цепь хорошо запускается, но выдает мощность ниже номинальной. Пусковая обмотка в таких электродвигателях обладает повышенным активным сопротивлением.
2. Вторая версия подключения конденсатора самая популярная. Устройство в ней постоянно подключено к электрическому источнику (в первой схеме только в момент пуска). Такой способ подключения конденсатора обладает не совсем хорошими показателями во время запуска, зато рабочие характеристики у него отменные.
3. В третьем случае, с подключением двух конденсаторов, также предусмотрено кратковременное включение пусковой обмотки, но осуществляется оно не с помощью конденсатора, а через сопротивление. В итоге получается, так сказать, среднее «арифметическое» между двумя приведенными выше ситуациями. Здесь также требуется кнопка ПНВС, включающая конденсатор только на то время, пока мотор набирает скорость. Только включенными потом будут обе обмотки (пусковая через конденсатор).

Из всей этой информации можно сделать вывод о том, что первая схема будет актуальна в том случае, когда пусковые характеристики важнее рабочих (это могут быть устройства с тяжелым пуском, например, бетономешалки). А вот рабочий конденсатор пригодится там, где важна рабочая характеристика электродвигателя (вентилятор).

Схема реверса трехфазного двигателя в однофазной сети

Так как трехфазному асинхронному двигателю будет недоставать двух фаз, их нужно компенсировать конденсаторами – пусковым и рабочим, на которые коммутируют обе обмотки. От того, куда присоединить третью, зависит кручение вала в ту или иную сторону.

На схеме ниже видно, что обмотка под номером 3 через рабочий конденсатор подсоединяется к трехпозиционному тумблеру, который и отвечает за режимы работы двигателя вперед/назад. Два других его контакта объединены с обмотками 2 и 1.

При включении двигателя нужно придерживаться следующего алгоритма действий:

• Подать питание на схему через вилку либо рубильник.
• Тумблер для переключения режимов работы перевести в положение вперед или назад (реверс).
• Тумблер питания поставить в положение ON (вкл).
• Нажать кнопку «Пуск» на время, не превышающее трех секунд, чтобы произвести запуск двигателя.

Подбирайте конденсаторы грамотно

Конденсаторы

Для правильного подбора конденсатора нужно знать, какой емкостью он должен обладать. Для этого существует очень сложная формула, но в бытовых условиях будет достаточно и соблюдения нескольких рекомендаций ниже:

• если устройство будет выполнять функцию рабочего конденсатора, его нужно выбирать из расчета 0,7-0,8 мкФ на 1 кВт мощности привода;
• если функция будет пусковой, то емкость конденсатора должна быть в 2-3 раза больше.

Рабочее напряжение всех конденсаторов обязательно должно быть на 150% больше, чем рабочее напряжение сети. То есть для сети на 200 В, нужно брать устройство с напряжением минимум 330 В. Для пусковых конденсаторов существуют специальные маркировки со словами Start (Starting). Запуск двигателя с таким прибором будет проходить гораздо лучше, но покупать их необязательно.

Самый простой способ понять отличия между двигателями можно по специальному шильдику – табличек, на который есть все данные о машине. Но если электродвигатель уже подвергался ремонту, доверять этой информации уже нельзя, ведь кто знает, что может вас ждать под корпусом. Так что всегда лучше узнавать нужную информацию опытным путем.

Схема подключения двигателя с реверсом от постоянного тока

Моторы, работающие от постоянного тока, несколько сложнее подключить, нежели электрические машины переменной сети. Затруднение состоит в том, что конструкции таких устройств могут быть разными, а точнее разным является способ возбуждения обмотки. По этому признаку различают двигатели:

• Независимого способа возбуждения.
• Возбуждения самостоятельного (бывают последовательного, параллельного и смешанного подключения).

Касаемо первого типа устройств, то здесь якорь не связан с обмоткой статора, они питаются каждый от своего источника. Этим добиваются огромных мощностей двигателей, используемых на производстве.

В станочном оборудовании и вентиляторах применяют моторы параллельного возбуждения, где энергия источника одна для всех обмоток. Электрические транспортные средства построены на основе последовательного возбуждения обмоток. Реже встречается смешанное возбуждение.

Во всех описанных типах конструкций двигателей возможно запустить ротор в противоположном направлении от основного хода, то есть реверсом:

• При последовательной схеме возбуждения роли не играет, где менять направление тока в якоре или статоре – в обоих случаях двигатель будет стабильно работать.
• В других вариантах возбуждения машин рекомендовано задействовать только обмотку якоря в целях реверсирования. Это связано с опасностью обрыва в статоре, скачка электродвижущей силы (ЭДС) и, как следствие, повреждения изоляции.

С чего обязательно следует начинать подключение двигателя: 2 важных момента, проверенные временем

Перед первым включением любого электродвигателя необходимо уточнить его устройство: конструкцию статора и ротора, состояние подшипников.

На собственном и чужом опыте могу заверить, что проще раскрутить несколько гаек, осмотреть внутреннюю конструкцию, выявить дефекты на начальном этапе и устранить их, чем после запуска в непродолжительную работу заниматься сложным ремонтом, который можно было предотвратить.

Важное предупреждение

Начинающие электрики довольно часто сами создают неисправности двигателя, нарушая технологию его разборки, работая обычным молотком: разбивают грани вала.

Для сохранения структуры деталей без их повреждения необходимо использовать специальный съемник подшипников электродвигателя.

В самом крайнем случае, когда его нет, удары молотком наносят через толстые пластины из мягкого металла (медь, алюминий) или плотную сухую древесину (яблоня, груша, дуб).

Как состояние подшипников влияет на работу двигателя

Любой асинхронный электродвигатель (АД) имеет ротор с короткозамкнутыми обмотками. В них наводится ток, создающий магнитный поток, взаимодействующий с вращающимся магнитным полем статора, которое и является его источником движения.

Ротор внутри корпуса крепится на подшипниках. Их состояние сильно влияет на качество вращения. Они призваны обеспечить легкое скольжение вала без люфтов и биений. Любые нарушения недопустимы.

Дело в том, что обмотку статора можно рассматривать как обыкновенный электромагнит. Если у ротора разбиты подшипники, то он под действием магнитного поля станет притягиваться, приближаясь к статорной обмотке.

Зазор между вращающейся и стационарной частями очень маленький. Поэтому касания или биения ротора могут задевать, царапать, деформировать статорные обмотки, безвозвратно повреждая их. Ремонт потребует полной перемотки статора, а это весьма сложная работа.

Обязательно разбирайте электродвигатель перед его подключением, тщательно осматривайте всю его внутреннюю конструкцию.

Что надо учитывать в конструкции статорных обмоток и как их подготовить

Домашнему мастеру чаще всего попадают электродвигатели, которые уже где-то поработали, а, возможно, и прошли реконструкцию или перемотку. Никто об этом обычно не заявляет, на шильдиках и бирках информацию не меняют, оставляют прежней. Поэтому рекомендую визуально осмотреть их внутренности.

Статорные катушки у асинхронных двигателей для питания от однофазной и трехфазной сети отличаются количеством обмоток и конструкцией.

Трехфазный электродвигатель имеет три абсолютно одинаковые обмотки, разнесенные по направлению вращения ротора на 120 угловых градусов. Они выполнены из одного провода с одинаковым числом витков.

Все они имеют равное активное и индуктивное сопротивление, занимают одинаковое число пазов внутри статора.

Это позволяет первоначально оценивать их состояние обычным цифровым мультиметром в режиме омметра при отключенном напряжении.

Однофазный асинхронный двигатель имеет две разные обмотки на статоре, разнесенные на 90 угловых градусов. Одна из них создана для длительного прохождения тока в номинальном режиме работы и поэтому называется основной, главной либо рабочей.

Для уменьшения нагрева ее делают более толстым проводом, обладающим меньшим электрическим сопротивлением.

Перпендикулярно ей смонтирована вторая обмотка большего сопротивления и меньшего диаметра, что позволяет различать ее визуально. Она создана для кратковременного протекания пусковых токов и отключается сразу при наборе ротором номинального числа оборотов.

Пусковая или вспомогательная обмотка занимает примерно 1/3 пазов статора, а остальная часть отведена рабочим виткам.

Однако, приведенное правило имеет исключения: на практике встречаются однофазные электродвигатели с двумя одинаковыми обмотками.

Для подключения статора к питающей сети концы обмоток выводят наружу проводами. С учетом того, что одна обмотка имеет два конца, то у трехфазного электродвигателя может быть, как правило, шесть выводов, а у однофазного — четыре.

Но из этого простого правила встречаются исключения, связанные с внутренней коммутацией выводов для упрощения монтажа на специальном оборудовании:

• у трехфазных двигателей из статора могут выводиться:

• три жилы при внутренней сборке схемы треугольника;

• или четыре — для звезды;

• однофазный электродвигатель может иметь:
• три вывода при внутреннем объединении одного конца пусковой и рабочей обмоток;
• или шесть концов для конструкции с пусковой обмоткой и встроенным контактом ее отключения от центробежного регулятора.

Техническое состояние изоляции обмоток

Где и в каких условиях хранился статор не всегда известно. Если он находился без защиты от атмосферных осадков или внутри влажных помещений, то его изоляция требует сушки.

В домашней обстановке разобранный статор можно поместить в сухую комнату для просушки. Ускорить процесс допустимо обдувом вентилятора или нагревом обычными лампами накаливания.

Обращайте внимание, чтобы разогретое стекло лампы не касалось провода обмоток, обеспечивайте воздушный зазор. Окончание процесса сушки связано с восстановлением свойств изоляции. Этот процесс необходимо контролировать замерами мегаомметром.

Запуск мотора схемой звезда-треугольник

При прямом запуске мощных трехфазных электродвигателей, применяя схему управления реверсом, происходят просадки напряжения в сети. Это связано с большими пусковыми токами, протекающими в этот момент. Чтобы снизить значение тока, применяют постепенный запуск мотора по схеме звезда-треугольник.

Суть заключается в том, что начало и конец каждой обмотки статора выводят в коробку с клеммами. Управляется схема тремя контакторами. Они поэтапно включают обмотки в звезду, а далее при разгоне двигателя выводят систему на рабочее состояние при подключении треугольником.

Тема 9.2. Характеристики, пуск и реверс асинхронных двигателей. Однофазные асинхронные двигатели.

ОДНОФАЗНЫЙ АСИНХРОННЫЙ ДВИГАТЕЛЬ.

ОДНОФАЗНЫЙ АСИНХРОННЫЙ ДВИГАТЕЛЬ Вопросы лекции: 1 Общие сведения о однофазном асинхронном двигателе 2 Принцип подключения асинхронного двигателя в однофазную сеть 3 Схемы подключения трехфазного асинхронного

Подробнее

ЭЛЕКТРИЧЕСКИЕ МАШИНЫ ПЕРЕМЕННОГО ТОКА.

ЭЛЕКТРИЧЕСКИЕ МАШИНЫ ПЕРЕМЕННОГО ТОКА. 1. Общие сведения о машинах переменного тока.. Вращающееся магнитное поле. 3. Устройства и принцип действия асинхронного двигателя. 4. Влияния скольжения на ЭДС,

Подробнее

АСИНХРОННЫЕ ДВИГАТЕЛИ Основные понятия

7. АСИНХРОННЫЕ ДВИГАТЕЛИ 7.1. Основные понятия Асинхронные машины относятся к классу электрических машин переменного тока. Мощность асинхронных машин может быть от долей ватта до нескольких тысяч киловатт.

Подробнее

Тема 1. Линейные цепи постоянного тока.

МЕТОДИЧЕСКОЕ УКАЗАНИЕ 2 системы и технологии» Тема 1. Линейные цепи постоянного тока. 1. Основные понятия: электрическая цепь, элементы электрической цепи, участок электрической цепи. 2. Классификация

Подробнее

«ЭЛЕКТРОТЕХНИКА И ЭЛЕКТРОНИКА»

МИНИСТЕРСТВО ОБРЗОВНИЯ И НУКИ РФ ФЕДЕРЛЬНОЕ ГОСУДРСТВЕННОЕ БЮДЖЕТНОЕ ОБРЗОВТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ПРОФЕССИОНЛЬНОГО ОБРЗОВНИЯ УФИМСКИЙ ГОСУДРСТВЕННЫЙ ВИЦИОННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ КОМПЛЕКТ ТТЕСТЦИОННЫХ

Подробнее

Электрические машины

Согласно учебному плану направления 241000.62 (18.03.02) «Энерго- и ресурсосберегающие процессы в химической технологии, нефтехимии и биотехнологии», профиль «Охрана окружающей среды и рациональное использование

Подробнее

Асинхронные электрические машины

1 Асинхронные электрические машины Лекции профессора Полевского В.И. Устройство и принцип действия 3- фазных асинхронных двигателей Лекция 1 Асинхронные машины (АМ) в настоящее время являются самыми распространенными

Подробнее

ТРЕХФАЗНЫЕ ЭЛЕКТРИЧЕСКИЕ ЦЕПИ.

ТРЕХФАЗНЫЕ ЭЛЕКТРИЧЕСКИЕ ЦЕПИ. 1. Достоинства трехфазной цепи. 2. Принцип получения трехфазной ЭДС. 3. Соединение трехфазной цепи звездой. 4. Назначение нейтрального провода. 5. Соединение трехфазной цепи

Подробнее

Тема 5. Трёхфазные электрические цепи

Тема 5. Трёхфазные электрические цепи Вопросы темы. 1. Принцип построения трехфазной системы. 2. Соединение звездой. 3. Соединение треугольником. 4. Мощность трехфазной системы. 1. Принцип построения трехфазной

Подробнее

Электродвигатели Grundfos

10 Электродвигатели Grundfos Пусковой ток Прямой пуск (DOL) Пуск типа «звезда треугольник» (SD) Сравнение прямого пуска и «звезда треугольник» Пуск через автотрансформатор Плавный пуск Пуск с помощью преобразователя

Подробнее

ГЛАВА 1. ЦЕПИ ПОСТОЯННОГО ТОКА

ПРЕДИСЛОВИЕ ГЛАВА 1. ЦЕПИ ПОСТОЯННОГО ТОКА 1.1.Электрическая цепь 1.2.Электрический ток 1.3.Сопротивление и проводимость 1.4.Электрическое напряжение. Закон Ома 1.5.Связь между ЭДС и напряжением источника.

Подробнее

Е.И. Забудский ЛАБОРАТОРНАЯ РАБОТА 5 ИССЛЕДОВАНИЕ ТРЕХФАЗНОГО АСИНХРОННОГО ГЕНЕРАТОРА Оглавление 1. Цель работы… 3 2. Программа работы 3 3. Основы теории… 4. Экспериментальные исследования… 4 4.1.

Подробнее

КОМПЕНСАЦИЯ РЕАКТИВНОЙ МОЩНОСТИ

Министерство образования и науки Российской Федерации Саратовский государственный технический университет КОМПЕНСАЦИЯ РЕАКТИВНОЙ МОЩНОСТИ Методические указания к лабораторной работе по спецкурсу «Проектирование

Подробнее

ОСНОВЫ ЭЛЕКТРОТЕХНИКИ

М. И. КУЗНЕЦОВ ОСНОВЫ ЭЛЕКТРОТЕХНИКИ ПЯТОЕ ИЗДАНИЕ, ПЕРЕРАБОТАННОЕ ПОД РЕДАКЦИЕЙ КАНД. ТЕХН. НАУК С. В. СТРАХОВА Одобрено Ученым советом по профессионально-техническому образованию Главного управления

Подробнее

ТРАНСФОРМАТОРЫ. ОБЩИЕ СВЕДЕНИЯ. кв и I= S/U

ТРАНСФОРМАТОРЫ. 1. Общие сведения о трансформаторах. 2.Устройства и принцип действия трансформатора. 3.Работа трансформатора под нагрузкой. 4.Потери в трансформаторе. 5.Типы трансформаторов. ОБЩИЕ СВЕДЕНИЯ.

Подробнее

Электротехника Асинхронный двигатель

Федеральное агентство по образованию ГОУ ВПО «Уральский государственный технический университет УПИ имени первого Президента России Б.Н.Ельцина» Кафедра «Электротехника и электротехнологические системы»

Подробнее

ЭЛЕКТРИЧЕСКИЕ МАШИНЫ

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ КАЗАНСКИЙ ГОСУДАРСТВЕННЫЙ АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ УНИВЕРСИТЕТ Кафедра автоматики и электротехники ЭЛЕКТРИЧЕСКИЕ МАШИНЫ Методические указания к лабораторным

Подробнее

Однофазный трансформатор.

050101. Однофазный трансформатор. Цель работы: Ознакомиться с устройством, принципом работы однофазного трансформатора. Снять его основные характеристики. Требуемое оборудование: Модульный учебный комплекс

Подробнее

Лекция 12 ИНВЕРТОРЫ. План

5 Лекция 2 ИНВЕРТОРЫ План. Введение 2. Двухтактный инвертор 3. Мостовой инвертор 4. Способы формирования напряжения синусоидальной формы 5. Трехфазные инверторы 6. Выводы. Введение Инверторы устройства,

Подробнее

Тема 4.2. Цепи переменного тока

Тема 4.. Цепи переменного тока Вопросы темы.. Цепь переменного тока с индуктивностью.. Цепь переменного тока с индуктивностью и активным сопротивлением. 3. Цепь переменного тока с ёмкостью. 4. Цепь переменного

Подробнее

Тема 8.2. Двигатели постоянного тока

Тема 8.2. Двигатели постоянного тока Вопросы темы 1. ринцип работы двигателя постоянного тока. 2. Способы возбуждения двигателей постоянного тока. 1. ринцип работы двигателя постоянного тока Рис. 9. ринцип

Подробнее

Сборник задач для специальности ОП 251

Сборник задач для специальности ОП 251 1 Электрическое поле. Задания средней сложности 1. Два точечных тела с зарядами Q 1 =Q 2 = 6 10 11 Кл расположены в воздухе на расстоянии 12 см друг от друга. Определить

Подробнее

ЛАБОРАТОРНАЯ РАБОТА 2

МИНИСТЕРСТВО РЕСПУБЛИКИ ОБРАЗОВАНИЯ ТАДЖИКИСТАН Таджикский Технический Университет имени ак. М.С. Осими Кафедра АЭП и ЭМ Лаборатория СУЭП ЛАБОРАТОРНАЯ РАБОТА 2 Тема: Изучение схемы управление асинхронного

Подробнее

Назначение и устройство выпрямителей

Тема 16. Выпрямители 1. Назначение и устройство выпрямителей Выпрямители это устройства, служащие для преобразования переменного тока в постоянный. На рис. 1 представлена структурная схема выпрямителя,

Подробнее

г.минск тел.8(017) СЕЛЬСИНЫ ПРОДАЖА В МИНСКЕ

Сельсины Сельсины бесконтактные Сельсины контактные: Сельсины бесконтактные: БС-1404, БС-1405, БС-404, БС-1501, БС-151А, БС-155А, БД-1404, БД-404, БД-1501, БД-160А и другие Сельсины контактные:нд-1204,

Подробнее

СХЕМЫ ВКЛЮЧЕНИЯ ТРЕХФАЗНЫХ СЧЕТЧИКОВ.

6. СХЕМЫ ВКЛЮЧЕНИЯ ТРЕХФАЗНЫХ СЧЕТЧИКОВ. 6.1. Схемы включения трехфазных счетчиков в электроустановках напряжением 380/220 В. В трехфазных четырехпроводных сетях напряжением 380/220 В для измерений электрической

Подробнее

Резонанс «на ладони».

Резонанс «на ладони». Резонансом называется режим пассивного двухполюсника, содержащего индуктивные и ёмкостные элементы, при котором его реактивное сопротивление равно нулю. Условие возникновения резонанса

Подробнее

, где I m амплитуда силы тока

ЛАБОРАТОРНАЯ РАБОТА 8. ИНДУКТИВНОСТЬ И ЕМКОСТЬ В ЦЕПИ ПЕРЕМЕННОГО ТОКА Цель работы: определение зависимости индуктивного и емкостного сопротивлений от частоты, а также определение угла сдвига фаз тока

Подробнее

Лекция 8 ВЫПРЯМИТЕЛИ (ПРОДОЛЖЕНИЕ) План

75 Лекция 8 ВЫПРЯМИТЕЛИ (ПРОДОЛЖЕНИЕ) План 1. Введение 2. Однополупериодный управляемый выпрямитель 3. Двухполупериодные управляемые выпрямители 4. Сглаживающие фильтры 5. Потери и КПД выпрямителей 6.

Подробнее

Общая электротехника и электроника

ФЕДЕРАЛЬНОЕ АГЕНСТВО ЖЕДЕЗНОДОРОЖНОГО ТРАНСПОРТА Федеральное государственное бюджетное образовательное учреждение Высшего профессионального образования «Уральский государственный университет путей сообщения»

Подробнее

docplayer.ru

Как отличить реверсивный пускатель от прямого

Реверсивный пускатель — более сложное устройство. На самом деле, он состоит из двух обычных прямых пускателей, последние объединены в одном корпусе. Внутренняя схемотехника реверсивного устройства характерна тем, что невозможно запустить одновременно два режима – прямой и реверс. За этот процесс отвечает схема блокировки, которая может быть электрической или механической.
