Слесарное зубило (рис. 84, а). Изготовляется из инструментальной углеродистой стали У7А или У8А и состоит из трех частей: рабочей, средней и головки. Рабочая часть 2 зубила, как и вообще любого режущего инструмента, имеет форму клина, который затачивается под определенным углом, что облегчает процесс резания металла и образование стружки. Ширина режущей кромки зубила обычно равна 20-25 мм. Угол заточки 1 зубила выбирается в зависимости от твердости обрабатываемого металла. Чем тверже металл, тем угол заточки зубила берется больше, и наоборот. Обычно угол заточки принимается при рубке чугуна, твердой стали и твердой бронзы 70°, средней и мягкой стали 60°, латуни, меди и цинка 45°, для очень мягких металлов: алюминия, электрона и других — 35-40°.

Средняя часть 3 зубила имеет форму, удобную для держания во время рубки. Чаще всего зубило имеет эллипсное или многогранное сечение. Ребра зубила обязательно должны быть запилены и зачищены.

Головка 4 зубила делается всегда на конус и несколько выпуклой (сферической). Такая форма дает возможность уменьшить площадь, по которой наносится удар, и тем самым обеспечивает центрирование ударов молотком. Конусная головка, кроме того, меньше расклепывается при работе, и на ней образуется меньший грибок.

Рис. 84. Слесарные зубила:

а — зубило, б — крейцмейсель, в — канавочник: 1 — угол заточки, 2 — рабочая часть, 3 — средняя часть, 4 — головка

Зубила применяются длиной 100, 125, 150, 175 и 200 мм. Рабочая часть зубила закаливается на длину 25-30 мм и отпускается до твердости HRC = 52-57. Ударная часть (головка) зубила закаливается на длину 15-25 мм и отпускается до твердости HRC 32-40.

При испытании зубила на прочность и стойкость им нужно отрубить зажатую в тиски стальную полосу марки Ст. 2 толщиной 4 мм, шириной 50 мм. После испытания при наружном осмотре на рабочей части зубила не должно быть обнаружено вмятин, выкрошенных мест и заметных следов притупления.

Степень закалки зубила можно определить при помощи личного напильника, который при обработке закаленного конца зубила почти не должен снимать металл или оставлять только незначительный след. Недостаточно крепко закаленное острие будет поддаваться обработке напильником.

Если даже при правильной закалке зубило неустойчиво, то это значит, что оно сделано из неподходящего сорта стали или при закалке допущен пережог.

Крейцмейсель (рис. 84, б). Предназначен для вырубания узких канавок и шпоночных пазов, срубания заклепок и т. п. Однако довольно часто им пользуются перед применением зубила для обрубки больших плоскостей. Например, если нужно обрубить всю верхнюю грань чугунной широкой плиты, то обработка будет легче и точнее, если предварительно крейцмейселем прорубить канавки, а затем снять оставшуюся часть зубилом.

Крейцмейсель представляет собой зубило с более узкой режущей частью. Углы заточки и все остальные элементы точно такие же, как и у обычного зубила.

При испытании крейцмейселя им нужно вырубить шпоночную канавку глубиной не менее 3 мм, шириной, равной ширине режущей кромки на длину 40-50 мм в плите или стержне соответствующего диаметра из стали Ст. 6. При наружном осмотре после испытания на рабочей части крейцмейселя не должно быть обнаружено вмятин, выкрошенных мест и следов притупления.

Канавочник (рис. 84, в). Применяют для вырубания профильных канавок: полукруглых, двугранных и т. п. От крейцмейселя он отличается только формой режущей кромки.

Источник: delta-grup.ru

Крейцмейсель и зубила: чем отличаются эти инструменты

Они имеют идентичные основные элементы. Оба инструмента изготавливают из стали, состоят из ударной части, которая принимает на себя силу удара от кувалды/молотка. Рабочий участок заточен. И зубило, и крейцмейсель снабжены серединой, за которую держится рабочий. Она позволяет направлять прибор в нужную сторону. Если внимательно посмотреть на эти инструменты, различие становится очевидным. Рабочая часть у крейцмейселя сплюснута гораздо больше, нежели у зубила. Исключение составляет кончик, на котором находится рубящая грань. Это придает устройству некоторое сходство с лопаткой. Металл обрабатывается вдоль боковых сторон. Зубило является более грубым инструментом. Наиболее простая конструкция этого инструмента представляет собой брусок из металла, который сужен и заточек с одного из концов. Отдельные параметры, являющиеся специфическими, — длина, угол заточки, а также материал исполнения зависят от конкретной специализации инструмента. Это справедливо и для зубила, и для крейцмейселя.

§ 51. ИНСТРУМЕНТ ДЛЯ РУБКИ. Слесарное зубило. Крейцмейсель. Канавочник.

Раздел: БИБЛИОТЕКА ТЕХНИЧЕСКОЙ ЛИТЕРАТУРЫ Короткий путь https://bibt.ru <<��Предыдущая страница Оглавление книги Следующая страница>>

Слесарное зубило (рис. 84, а). Изготовляется из инструментальной углеродистой стали У7А или У8А и состоит из трех частей: рабочей, средней и головки. Рабочая часть 2 зубила, как и вообще любого режущего инструмента, имеет форму клина, который затачивается под определенным углом, что облегчает процесс резания металла и образование стружки. Ширина режущей кромки зубила обычно равна 20-25 мм. Угол заточки 1 зубила выбирается в зависимости от твердости обрабатываемого металла. Чем тверже металл, тем угол заточки зубила берется больше, и наоборот. Обычно угол заточки принимается при рубке чугуна, твердой стали и твердой бронзы 70°, средней и мягкой стали 60°, латуни, меди и цинка 45°, для очень мягких металлов: алюминия, электрона и других — 35-40°.

Рис. 84. Слесарные зубила:

а — зубило, б — крейцмейсель, в — канавочник: 1 — угол заточки, 2 — рабочая часть, 3 — средняя часть, 4 — головка

Крейцмейсель (рис. 84, б). Предназначен для вырубания узких канавок и шпоночных пазов, срубания заклепок и т. п. Однако довольно часто им пользуются перед применением зубила для обрубки больших плоскостей. Например, если нужно обрубить всю верхнюю грань чугунной широкой плиты, то обработка будет легче и точнее, если предварительно крейцмейселем прорубить канавки, а затем снять оставшуюся часть зубилом.

Канавочник (рис. 84, в). Применяют для вырубания профильных канавок: полукруглых, двугранных и т. п. От крейцмейселя он отличается только формой режущей кромки.

Перейти вверх к навигации

Как устроен слесарный инструмент крейцмейсель?

Устройство инструмента имеет характерные для слесарных инструментов черты. Оно состоит из рабочей, ударной и средней частей. Первой является фронтальной стороной крейцмейселя. На ней находится режущая кромка. С противоположного конца инструмента расположена фронтальная сторона. Она требуется для осуществления удара молотком либо другим тяжелым предметом. Средняя часть инструмента предназначена для обхвата. Она позволяет облегчить работу с устройством. Конструкция крейцмейселя должна отвечать определенным требованиям. Они прописаны в ГОСТе 7212-74. Общая длина инструмента согласно данному стандарту варьируется от 12,5 и до 20 см. Заточка может иметь следующие углы — 45, 60, 70 градусов. Инструмент снабжены утонченным и расширенным рабочим концом. Это позволяет нарезать канавки и создавать пазы на обрабатываемых заготовках. ГОСТ определяет и материал, из которого изготовлено устройство. Крейцмейсели производят только из инструментальной стали марки У7А или У8А. Устройства обязательно должны быть с защитным покрытием. Оно выполняется кадмиевым, окисловым, цинковым, хромовым.

Вопросы выбора и применения зубила

Зубила различных типов

Подбор зубила должен выполняться в соответствии с выполняемыми с его помощью операциями и типом обрабатываемого материала. Наиболее универсальными являются слесарные зубила с различными углами заточки режущей кромки — с их помощью можно выполнять широкий круг операций практически с любыми металлами. Причем чем толще металл, тем длиннее и массивнее должно быть зубило. Если помимо обычной рубки нужно выполнять в металлических изделиях пазы или фигурные канавки, то дополнительно необходимо иметь крейцмейсель и канавочник.

Неплохим решением может стать зубило с пластиковым протектором — такой инструмент пригоден как для обучения молодых слесарей, так и для непосредственного выполнения работ, он предотвращает травмы и в целом повышает безопасность труда.

При подборе зубил для пневматического и электрического инструмента следует учитывать тип патрона и совместимость патронов различных стандартов — при неверном выборе зубило просто невозможно будет установить.

Использование зубила должно соответствовать выработанным правилам по слесарному делу и требованиям техники безопасности. При правильном выборе и применении инструмента необходимый результат будет достигнут с минимальными затратами времени и сил.

Технология работы с ударном-режущим инструментом

Крейцмейсель предназначен для проведения тонких работ, например, при создании бороздок фигурной формы и пазов на различных деталях. Работа с устройством предполагает задействованием ударного тяжелого приспособления. Обычно используются слесарный молоток либо кувалду. Его вес должен варьироваться от 500 г и до 1 килограмма. Заготовку, с которой предстоит работать, фиксируют в требуемом положении посредством тисков. Это можно сделать и любым другим способом. Главное, добиться того, чтобы деталь была надежно закреплена. Инструмент удерживают левой рукой под острым углом по отношению к обрабатываемой детали. Правой рукой по тыльному концу крейцмейселя наносят удары молотком. Они должны быть точными и короткими. Нельзя слишком сильно зажимать инструмент в руке. Если мастер левша, тогда используют противоположное положение рук — молоток в правой, инструмент в левой.

Техника безопасности

Крейцмейсель, как и любой другой слесарный инструмент, требует соблюдения определенных нюансов во время работы:

Проводить любые манипуляции необходимо в защитных очках. Они защитят глаза от попадания металлической стружки.
Защитная стенка используется тогда, когда обрабатывают хрупкую заготовку. Она устанавливается со стороны той руки, которой держат крейцмейсель.
Инструмент проверяют на отсутствие трещин и заусенцев на наконечнике. Молоток или кувалда должны иметь чистый боек.
Заготовка должна надежно фиксироваться зажимным устройством и не двигаться во время работы.
Ударять нужно только по тыльному концу. Нельзя замахиваться молотком/кувалдой. Бить необходимо коротко и без размаха.
Опытные мастера рекомендуют работать со специальным защитным «грибком», надеваемым на инструмент. Это снизит риск травматизма при работе.

Не всегда резиновая шайба идет в комплекте с инструментом. Ее можно делать самостоятельно. Из резины (толщина около 1 см) вырезают круг (диаметр примерно 7 см). В середине блинчика делают пару отверстий по 1 см, прорезая перемычку между ними. Такая шайба закрывает кисть и дает обзор для работы.

Источник: superarch.ru

Крейсмейсер что это такое

крейцмейсель — крейцмейсель … Орфографический словарь-справочник

крейцмейсель — зубило, долото Словарь русских синонимов. крейцмейсель сущ., кол во синонимов: 2 • долото (16) • зубило … Словарь синонимов

КРЕЙЦМЕЙСЕЛЬ — (нем. Kreuzmei?el) инструмент для вырубания узких канавок, шпоночных пазов и т. п … Большой Энциклопедический словарь

КРЕЙЦМЕЙСЕЛЬ — с узким лезвием (см.) для вырубания в твёрдых материалах узких канавок, шпоночных пазов или рубки швов, заусенцев и др … Большая политехническая энциклопедия

КРЕЙЦМЕЙСЕЛЬ — (от немецкого Kreuz meiβel) узкое зубило, литейный инструмент для обрубки и очистки отливок из черных и цветных сплавов. Крейцмейсель крепят в пневматическом молотке. Угол заточки α (рис. К 28) зависит от твердости обрабатываемого… … Металлургический словарь

КРЕЙЦМЕЙСЕЛЬ — (от нем. Kreuzmeissel) узкое зубило (см. рис.) для слесарной обработки твёрдых материалов (рубки, вырубания узких канавок и т. д.). Крейцмейсель … Большой энциклопедический политехнический словарь

крейцмейсель — (нем. Kreuzmeißel), инструмент для вырубания узких канавок, шпоночных пазов и т. п. * * * КРЕЙЦМЕЙСЕЛЬ КРЕЙЦМЕЙСЕЛЬ (нем. Kreuzmeibel), инструмент для вырубания узких канавок, шпоночных пазов и т. п … Энциклопедический словарь

крейцмейсель — (нем. kreuzmeibel) зубило с узким лезвием, употребляемое для вырубания канавок в металле. Новый словарь иностранных слов. by EdwART, , 2009. крейцмейсель (рэ, мэ, сэ), я, м. (нем. Kreuzmeißel … Словарь иностранных слов русского языка

Крейцмейсель — (нем. Kreuzmeiβel) узкое Зубило для слесарной обработки твёрдых материалов (рубки, вырубания узких канавок и т. п.) … Большая советская энциклопедия

Крейцмейсель — см. Зубило (доп.) … Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона

Источник: dic.academic.ru

Как отличить крейцмейсель от зубила

Основные элементы зубила и крейцмейселя полностью совпадают. Оба стальных инструмента имеют ударную часть, воспринимающую силу от молотка или кувалды, рабочий заточенный участок и середину, за которую рабочий держит и направляет прибор.

При внимательном осмотре обоих инструментов, сразу становится понятно основное отличие крейцмейселя от зубила. Рабочая часть у него существенно сплюснута, за исключением кончика, где располагается рубящая грань.

Внешне устройство напоминает лопатку. Обработка металла осуществляется вдоль её боковых сторон. Зубило – более грубый инструмент, в самом простом исполнении внешне представляет собой металлический брусок, сужающийся и заточенный с одного конца. Такие параметры, как длина, угол заточки, материал напрямую зависят от более узкой специализации зубила и крейцмейселя и могут ощутимо варьироваться.

Зубило. Виды и работа. Применение и заточка. Особенности

Зубило – это ударно-режущий инструмент, предназначенный для рубки или скалывания металла и камня. Он представляет собой стальной стержень с двухсторонней заточкой и плоским обухом, предназначенным для нанесения ударов молотком. Конструкция зубила может позиционировать его как ручной инструмент или как насадку для закрепления в перфораторе. Сечение стержня может иметь форму круга, прямоугольника, овала или многогранника. Для снижения риска травмирования на ударной части инструмента может устанавливаться расширяющий грибок из резины или другого металла, обеспечивающий более комфортное попадание молотом и гасящий отдачу.

Сфера применения

Инструмент предназначен для механического воздействия с разрушающей силой. Сфера его использования довольно обширная, но в большинстве случаев ограничивается:

Скалыванием камней.
Рубкой металла.
Сбиванием керамической плитки.
Отбиванием шляпок заклепок.
Раскручиванием болтов и гаек с сорванными гранями.

Для работы необходимо прислонить острую часть зубила к поверхности, которую необходимо отбить, отколоть или разрубить, после чего нанести сильный удар молотком по обуху инструмента. Если необходимо раскрутить болт или гайку, с сорванными гранями, то острая кромка прислоняется под углом, после чего наносится несколько легких постукиваний, для получения насечки. После того как на поверхности металла образовывается канавка, делается несколько мощных ударов по обуху зубила. При этом направление силы толчка должно соответствовать движению резьбы для раскручивания. После применения зубила гайка или болт окончательно приходит в негодность.

Устройство крейцмейселя

Итак, время обобщить информацию по устройству крейцмейселя. Как и остальные разновидности зубил крейцмейсели состоят из трёх основных частей: рабочей, ударной и средней. Рабочей считается передняя часть инструмента, где, собственно, и располагается режущая кромка. Противоположный конец крейцмейселя имеет фронтальную поверхность для удара молотком или другим похожим инструментом. Средняя часть предназначается для хвата мастера.

Конструкция слесарных крейцмейселей подробно описывается в ГОСТ 7212-74. Согласно этому документу, общая длина прибора составляет от 125 до 200 мм. Углы заточки указываются следующие: 45º, 60º, 70º. Крейцмейсели имеют уширенный и более тонкий рабочий конец, что и даёт возможность резать канавки и создавать пазы. Они должны изготавливаться из инструментальных сталей У7А и У8А (ГОСТ 1435) и 8ХФ (ГОСТ 5950). Крейцмейсели обязаны иметь защитное покрытие, в качестве такового может выступать хромовое, цинковое, кадмиевое и окисловое.

Ручное слесарное зубило

Современное зубило с протектором

Это наиболее распространенный тип зубил, предназначенный для работы с различными металлами и сплавами. Инструмент можно разделить на три типа по конструкции и применимости:

Собственно, слесарное зубило;
Крейцмейсель;
Канавочник.

Слесарное зубило — это стальной стержень, который условно делится на рабочую часть, среднюю часть (державку) и ударную часть (бойковую часть, головку, затыльник). Рабочая часть имеет симметричную заточку под тем или иным углом, ударная часть выполняется выпуклой/сферической (с большим радиусом сферы) для лучшего направления удара, а державка может иметь различное сечение — плоскоовальное, овальное, двутавровое и шестигранное. На корпус инструмента может надеваться пластиковый «грибок» — протектор для защиты руки слесаря от удара молотка. Общая длина зубила может составлять 100, 125, 160, 200 и 250 мм.

Типы слесарных зубил

Наиболее ответственной деталью зубила является его рабочая часть. Она может быть прямой (исполнение 1) или конусной (исполнение 2) в плане (если смотреть на нее плашмя), а заточка выполняется на два угла — основной (главный) и вспомогательный. Режущая кромка ударной части заточена на главный угол, ширина кромки может лежать в пределах 1,1-4,8 мм в зависимости от размера зубила. Непосредственно режущая кромка может быть притуплена или вовсе выполняться плоской для защиты от интенсивного износа (так дольше сохраняется угол заточки и правильная форма режущей кромки).

Главный угол заточки зависит от твердости обрабатываемого металла/сплава, допустим следующий ряд углов:

35° — алюминий и его сплавы;
45° — медь и ее сплавы, цинк, латунь;
60° — сталь низкой и средней твердости;
75° — чугун, сталь высокой твердости, твердая бронза.

То есть, чем тверже обрабатываемый материал, тем больший угол заточки должен иметь инструмент. Для повышения прочности инструмента его рабочая часть подвергается закалке на некоторую длину (20-25 мм), что позволяет возвращать угол заточки при износе.

Зубила изготавливаются из инструментальной стали различных марок — обычно У7, У7А, У8, У8А и У9, а также 6ХС, 9ХС и других. Для работы по некоторым сплавам и по камню рабочая часть может выполняться из твердых сплавов на основе вольфрама, кобальта и т.д. дополнительно инструмент может иметь цинковое или иное защитное антикоррозийное покрытие.

Крейцмейсель — это разновидность слесарного зубила, но с более узкой режущей частью, фактически представляющей собой узкий клин. Данный инструмент предназначен для выполнения пазов и канавок в металлах, он имеет ту же конструкцию, углы заточки и иные характеристики, что и обычное зубило.

Канавочник — это крейцмейсель с фасонной режущей частью, с его помощью можно выполнять пазы с различным профилем. Наиболее распространены канавочники для выполнения пазов полукруглых, двугранных, прямоугольных и иных сечений.

Слесарные зубила различных типов изготавливаются в соответствии с ГОСТ 7211-86, ГОСТ 7212-74 и некоторыми другими.

Общая технология работы

Как уже говорилось, крейцмейсель применяется для операций, требующих более тонкой работы, например создания пазов или фигурных бороздок на поверхности детали. Для работы крейцмейселем необходим ударный инструмент. Оптимальным вариантом является слесарный молоток или кувалда массой от 0,5 до 1 кг. Заготовка обязательно фиксируется в нужной позиции при помощи тисков или, при невозможности это сделать, другим способом. Зубило держат левой рукой под углом 45 к обрабатываемой заготовке детали. Правой в это время бьют молотком по его тыльному концу. Удары должны быть короткими и точными.

При этом слишком сильно сжимать крейцмейсель в руке не надо. Для левшей предпочтительны противоположные роли рук.

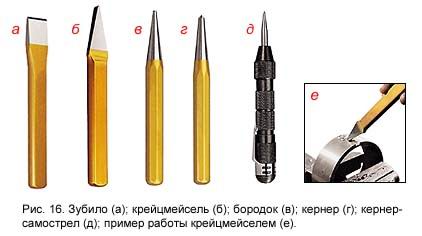

Родственники крейцмейселя

Группа родственных инструментов, объединенных названием «зубило» представлена четырьмя различными по назначению, но схожими по строению представителями. В нее входят само зубило, а так же крейцмейсель, кернер и бородок.

Зубило предназначается для разрубания листовых, полосовых заготовок толщиной от 0,5 до 10 мм, а так же прорубания отверстий нецилиндрической формы. Удобно помощью него выполнять рубку стальной проволоки.

Крейцмейсель отличается более узкой режущей кромкой, что позволяет использовать его для прорубания нешироких канавок в деталях, например, шпоночных пазов на валах, осях и других цилиндрических деталях. Кроме этого он находит применение при срубании головок заклепок или предварительной обработке деталей при рубке поверхностей большой площади. Часто с крейцмейселем путают еще один инструмент, называемый канавочником. Он отличается слегка изогнутой рабочей частью и имеет различные варианты режущих кромок.

Бородок отличает круглая форма рабочей части, что обуславливает его применение для пробивания цилиндрических отверстий в плоских металлических заготовках, а так же в мягких пластмассах, коже, резине и т.п.

Техника безопасности

Сделать работу крейцмейселем более безопасной поможет соблюдение следующих несложных рекомендаций:

Начинать работать следует в защитных очках. Это убережёт глаза от попадания в них металлических осколков.
Если заготовка хрупкая, потребует установить защитную сетку слева от себя, т.е. со стороны руки, держащей крейцмейсель.
Перед началом работы следует проверить инструмент. Наконечник зубила не должен иметь заусенцев и трещин. Боёк молотка тоже должен быть чистым.
Заготовку требуется надёжно зафиксировать до начала работы в зажимном приспособлении.
В процессе чётко соблюдать технологию работы зубилом. Удары молотком должны приходиться точно по тыльному концу инструмента. Бить надо коротко, без размаха.
Так как травмы при такой работе практически неизбежны, рекомендуется применять специальный защитный «грибок», который надевается на крейцмейсель. Он сконструирован таким образом, чтобы уберегать руку и при этом не закрывать мастеру обзор.

Если к крейцмейселю не полагалась защитная резиновая шайба от производителя, изготовить её можно самостоятельно. Из листа резины толщиной примерно в 1 см вырезается круг диаметром примерно 70 мм. В центре резинового блинчика просверливаются два отверстия по 10 мм, перемычка между ними перерезается. После этого защита готова к использованию. Шайба будет закрывать кисть и не будет препятствовать обзору работы инструмента.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Источник: stankiexpert.ru

Работа крейцмейселем

Как уже было отмечено, крейцмейсель относится к ударно-режущим инструментам. Для его работы необходимо наличие второго инструмента – слесарного молотка массой 0,5 – 0,7 кг. или небольшой кувалды с массой бойка до 1 кг.

Обрабатываемая деталь при рубке обязательно должна надежно фиксироваться в каком-либо зажимном приспособлении, например, в слесарных тисках. Крейцмейсель держат в нерабочей руке под углом около 45о, направляя его, а рабочая рука выполняет периодические удары посредством ударного инструмента. Во избежание травмирования глаз осколками обрабатываемого металла все работы рекомендуют выполнять в защитных очках. В связи с небольшой площадью ударной части при отсутствии опыта работы с инструментом неизбежны промахи, что может привести к травмированию руки, держащей крейцмейсель. Во избежание этого многие ответственные современные производители реализуют ударно-режущие инструменты, оснащенные защитными резиновыми шайбами, защищающими руку работающего.

При отсутствии такого удобного защитного приспособления его несложно изготовить самостоятельно. Разметьте и вырежьте из плотной листовой резины толщиной 8-10 мм. круглую деталь диаметром около 70 мм. и просверлите в центре нее два соседних отверстия диаметром 10 мм. каждое. Затем острым ножом аккуратно прорежьте перемычку и установите полученную защиту на среднюю часть крейцмейселя. Диаметр шайбы должен не только обеспечивать защиту руки от удара, но и не должен препятствовать свободному обзору зоны работы инструмента.
