Блоки и ролики. Виды и применение. Особенности и отличия

Общие сведения о полиспастах

Полиспаст состоит из 2-х и более шкивов (блоков), связанных при помощи веревочных канатов или цепей:

1. Неподвижный шкив. Этот блок крепится к крепким статичным элементам или спецтехнике. Он включает в себя несколько роликов. По каждому из них проводятся веревки, металлические канаты или железные цепи. Неподвижный шкив распределяет давление между элементами конструкции. Величина давления на каждый канат определяется числом роликов.
2. Подвижный шкив. Этот блок прикрепляется к грузу и используется для поддержания работоспособности грузоподъемного механизма. Он оборудован крюком, карабином и магнитом. Подвижный шкив, прикрепляясь к грузу, способен выиграть в усилиях.

Простые полиспасты могут состоять из 1 шкива и веревки. В них ролик располагается над грузом: на потолке, балке или опоре. Первый конец веревки связан с крюком и спускается к поднимаемому грузу. Человек тянет второй конец веревки, поднимая тяжелый объект. Сложные устройства для подъема груза включают в себя несколько простых блоков и дают больший выигрыш в силе.

Принцип действия полиспастов основан на правиле рычага. Через неподвижный шкив перекидывается веревка. Груз поднимается на высоту посредством прикладывания усилий, соразмерных с весом поднимаемого объекта. Длина каната или цепи должна быть сопоставима с высотой, на которую поднимается груз. Для снижения количества затрачиваемых усилий необходимо, чтобы подвижный блок осуществлял движение параллельно грузу.

Существуют следующие разновидности полиспастов:

1. По предназначению: силовые и скоростные. Силовые механизмы предназначены для транспортировки тяжелых объектов. Они обеспечивают выигрыш в силе за счет потерь в расстоянии и скорости. Скоростные полиспасты позволяют ускорить процесс транспортировки легких грузов за счет уменьшения прикладываемых усилий.
2. По сложности схемы. В простых схемах подъема груза при помощи блоков все ролики соединены последовательно при помощи 1 цепи или каната. Сложные системы отличаются высокой производительностью. Выигрыш в силе обеспечивается при меньшем количестве блоков.

Полиспасты используются для следующих операций:

1. Для натяжения кабелей, силовых линий и подвесных конструкций.
2. Совместно с лебедкой для вытаскивания автомобиля или иного вида транспорта, застрявшего в грязи или грунте.
3. Для проведения такелажных работ при транспортировке тяжелых конструкций.

Полиспастами оснащаются различные виды кранов, гидравлические и электрические приводы. Они также применялись в старых прототипах лифтов.

Эксплуатационные характеристики полиспастов и их выбор

На эффективность, которой обладают полиспасты, на их назначение и устройство в конкретном механизме влияние оказывают следующие факторы:

1. Грузоподъёмность основного механизма, в составе которого работают данные узлы.

1. Количество обводных блоков: с ростом их числа потери на трение возрастают.

1. Углы отклонения канатов от средней плоскости барабана.

1. Диаметры блоков.

1. Диаметр каната/высота цепи.

1. Материал каната.

1. Характер опор (в подшипниках качения или скольжения).

1. Условия смазки всех осей полиспаста.

1. Скорость вращения блоков или перемещения тяговых канатов (в зависимости от назначения устройства).

Наибольшие потери в полиспастах связаны с условиями трения. В частности, КПД рассматриваемых механизмов, которые работают в подшипниках скольжения, в зависимости от условий их эксплуатации, составляет:

• При неудовлетворительной смазке и при повышенных температурах — 0,94…0,54;

• При редкой смазке – 0,95…0,60;

• При периодической смазке — 0,96…0,67;

• При автоматической смазке – 0,97…0,74.

Меньшие значения соответствуют полиспастам с максимально возможной кратностью. Потери на трение для узлов, которые работают в подшипниках качения, гораздо ниже, и составляют:

• При недостаточной смазке и высоких температурах эксплуатации – 0,99…0,83;

• При нормальных рабочих температурах и смазке – 1,0…0,92.

Таким образом, применяя современные антифрикционные покрытия контактной поверхности блоков, можно практически исключать потери на трение.

Углы отклонения каната, располагающегося на блоке/блоках полиспаста, определяют не только износ канатов и блоков, но и безопасность производственного персонала грузоподъёмного устройства. Объясняется это тем, что при превышении допустимых показателей сход каната с блока чреват производственной аварией. На данный параметр влияют материал канатов, профиль канавки барабана, а также направление навивки.

Материалами канатов чаще всего служат типы ТЛК-О по ГОСТ 3079, ЛК-Р по ГОСТ 2688 и ТК по ГОСТ 3071. Третий тип имеет наименьшую жёсткость (не более 1,7), что положительно сказывается на предельно допустимом угле отклонения каната на полиспасте. Соответственно для канатов двух первых типов жёсткость достигает 2.

Нормальными углами отклонения от оси полиспаста считаются углы 7,5…2,50 (меньшие значения принимаются для максимальных соотношений диаметра блока к диаметру каната). Вообще при проектировании данных устройств это соотношение всегда стараются выбирать в диапазоне значений 12…40. Допустимый угол отклонения канатов из маложёстких материалов меньше: до 6,5…20.

ГОСТ допускает увеличение предельного отклонения, по сравнению с рекомендуемым не более, чем на 10…20% (зависит от режима работы грузоподъёмной техники). На уравнительном блоке допустимые углы отклонения могут увеличиваться, но не более, чем в 1,5 раза.

Для снижения углов отклонения на барабанах полиспастов изготавливают профильные канавки, причём угол их направления зависит от направления навивки. Поэтому барабаны в механизмах современной конструкции всегда выполняют с крестовым профилем, пригодным под оба типа навивки.

Расчет полиспаста

Перед изготовлением полиспаста требуется рассчитать основные технические характеристики грузоподъемной конструкции. Расчеты требуется для составления чертежей и производятся согласно параметрам рабочего помещениями и весом груза.

Для определения нагрузок, влияющих на блочную систему в ходе эксплуатации, нужно рассчитать параметры, действующие на отдельные блоки:

1. Силу воздействия поднимаемого груза (SC).
2. Тяговую силу двигателя (SM).
3. Угол отклонения (α). При расчете параметров полиспаста этой характеристикой можно пренебречь, потому что у современных устройств угол отклонения отсутствует.
4. Диаметр блока (D).
5. Диаметр втулки (d).

Уравнение, использующееся для нахождения моментов силы, имеет следующий вид: SM * R = SC*R + l*SC*R + N* g*d/2, где:

1. SM * R – момент силы, с которой груз оказывает влияние на блочную систему.
2. l – коэффициент, характеризующий жесткость ручного веревочного каната при огибании ролика. Он зависит от структуры витков троса и определяется экспериментальным методом.
3. Нагрузка на ось шкива. Она определяется по формуле: 2*SC*R.
4. g – коэффициент, характеризующий силу трения втулки шкивов.

Коэффициент полезного действия полиспаста определяется по следующей формуле: η = SC/SM. На этот параметр влияют качество изготовления блоков и сложность схемы. Существует следующие уровни КПД блочной системы:

1. 97% — используется в качестве среднего значения, если в элементах грузоподъемного устройства присутствуют подшипники качения и втулки из бронзы.
2. 95% — используются подшипники скольжения.
3. 93% и ниже – при работе грузоподъемного механизма в суровых природных условиях или в помещениях с высокой температурой.

При расчете также рекомендуется определить КПД остальных обводных роликов, в зависимости от конструктивных особенностей грузоподъемного механизма.

Схема полиспаста

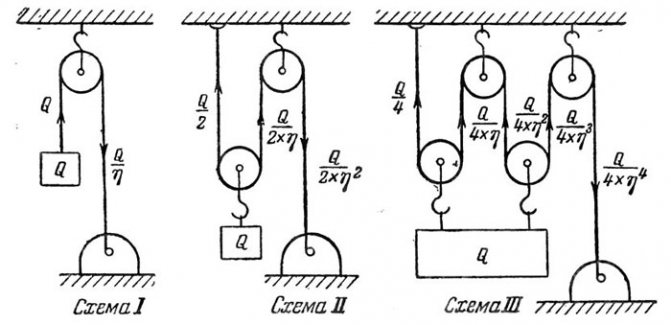

Вот простейшая схема полиспаста.

Кружки это блоки. Большой круг привод, а вернее барабан, грузоподъемного крана. Конец троса закреплен не на крюке крана, а на неподвижной относительно крана поверхности. Такой поверхностью может быть стрела крана или, если говорить про башенные краны, каретка. Нижний блок никак не закреплен на кране и является подвижным относительно него. Это две простейшие схемы устройства полиспаста.

Какие же нагрузки возникают в этом случае?

Расчет полиспаста

Вернее будет спросить, как изменится нагрузка на двигатель и на сам канат. В нашем случае она уменьшится в два раза. Конечно, можно приводить формулы и школьные примеры известные еще со времен Архимеда, но можете поверить на слово. Но это относительно простой пример. Как произвести расчет полиспаста более сложного я расскажу в другой статье. А теперь рассмотрим какие-же бывают полиспасты.

Способы крепления веревки к грузоподъемному механизму

Грузовая веревка позволяет автоматически фиксировать поднимаемый груз, что сказывается на проходе узлов. Ее нужно заправить так, чтобы исключалась возможность перетирания из-за частых контактов с остальными частями грузоподъемной конструкции. Выделяют 3 основных метода крепления веревки к полиспасту:

1. С помощью схватывающих узлов, изготавливающихся из репшнуров диаметром до 8 мм. Они обладают высокой прочностью и начинают сползать с веревки только при нагрузке 10 – 13 кН. Схватывающие узлы не подвергает канат деформации. При длительной эксплуатации они оплавляют оплетку и прилипают к веревке, становясь предохранителями.
2. С помощью зажима общего направления. Его рекомендуется применять на влажных и обледенелых веревках. Зажим начинает сползать без возникновения деформаций при нагрузке 6-7 кН.
3. При помощи личного зажима. Он сползает при нагрузках от 4 кН, разрывая оплетку.

Для фиксации канатов кранов требуется закрепить 1 конец веревки запреткой или тросовым зажимом. На лебедках трос фиксируется на специальных креплениях при помощи клина и прижимной планки.

Простейший подъемный механизм своими руками

В домашних мастерских можно изготовить простой полиспаст из подручных материалов. Он способен поднимать легкие грузы и может использоваться только для разовых работ. Чтобы сделать полиспаст своими руками, нужно приобрести следующие комплектующие:

1. Шпильки с резьбой, изготовленные из металлических материалов.
2. 2 ролика.
3. Подшипники.
4. Веревка или трос.
5. Крюк.

На стальную шпильку устанавливают подшипник, накручивают гайку и стопорят. К шпильке присоединяется крюк для снижения усилий, требующихся для прокручивания самодельного вала. Первый конец веревки располагается на статичной платформе. Для поднятия груза требуется потянуть второй конец троса вверх. Для удобства работы рекомендуется сделать дополнительный блок и пропустить через него веревку. Это позволит соединить канат с лебедкой и фиксировать транспортируемый объект в промежуточном положении.

Запасовка полиспастов

Запасовка – процедуру изменения местоположения шкивов и дистанции между ними. Целью этой операции является регулирование скорости и высоты подъема грузов в соответствии с определенной схемой прохождения троса по блокам грузоподъемного механизма. Существуют следующие разновидности запасовки:

1. Однократная. На крюке закрепляется 1 веревка, которая проводится через все неподвижные блоки и наматывается на барабан.
2. Двукратная. Первый конец каната крепят на головке поворотного элемента крана, второй – на лебедке. Этот способ запасовки может применяться на кранах стрелового типа.
3. Четырехкратная. 2 рабочих ветви троса проводятся через шкивы рабочей стрелы. Соседние полиспасты скрепляются между собой при помощи статичного блока, устанавливаемого на стойке платформы. Этот метод запасовки используется для устройств с большой грузоподъемностью.

Существует также переменная запасовка. Она бывает как двукратной, так и четырехкратной. Подвижные ролики устанавливаются на нескольких подвижным обоймах, удерживаемых при помощи каната. Кратность запасовки изменяется посредством опускания подвески крюка на опору при сматывании веревки.

Отличие между блоком и роликом

Это тесно связанные между собою понятия, которые часто в разговорной речи используются как синонимы. На самом деле, между ними имеется разница. Так, ролик это непосредственно само колесо с желобом по окружности. По сути это тот же шкив, что используется для работы с приводным ремнем. Блок же более сложная конструкция. Она представляет собой ролик, установленный в корпус. В минимальном исполнении последний представляет собой вилку с вставленной между ее половинами осью. На ней и вращается сам ролик. Благодаря наличию корпуса блок может подвешиваться, а также перемещаться.
