Датчики уровня жидкости в резервуаре позволяют как производить текущее измерение количества заправленной жидкости, так и сообщать о достижении предельных ее значений. Такие приборы состоят из чувствительного сенсора, реагирующего на определенные физические параметры, и схемы измерения, контроля и индикации. В зависимости от области применения используются устройства, различающиеся принципом своего действия.
Информация, изложенная в статье, поможет узнать о принципах работы датчиков разных типов и областях их применения. Будет осуществлен краткий обзор их достоинств и недостатков, указаны основные зарекомендовавшие себя на рынке производители.
Классификация приборов
Датчики уровня жидкости в резервуаре могут быть уровнемерами или сигнализаторами. Первые из них предназначены для постоянного измерения уровня жидкости в текущий момент времени. Они используют сенсоры, работающие на разных физических принципах. Дальнейшую обработку поступающих от них сигналов производят аналоговые или цифровые электронные схемы, входящие в состав уровнемеров. Полученные показатели отображаются на элементах индикации.
Сигнализаторы предупреждают о достижении определенного, заранее установленного элементами настройки значения уровня жидкости в емкости. Другое их название — датчики уровня воды в резервуаре для отключения ее дальнейшей подачи. Их выходной сигнал является дискретным. Предупреждение может выдаваться в виде световой или звуковой сигнализации. При этом происходит автоматическая блокировка работы систем заправки или слива жидкости.
Стеклянные уровнемеры
Стеклянный уровнемер для жидкостей с температурой до +130°С и давлением не более 5 бар. Присоединяется уровнемер со стеклянной трубкой к сосуду резьбой G1/2. Максимальная длина стеклянной трубки уровнемера 1,5 метра.
Если вам не нужно строить систему автоматики, а необходимо просто смотреть уровень жидкости, то вам достаточно купить визуальный уровнемер на основе стеклянной трубки.
Индикация уровня с применением визуальных уровнемеров – одно из самых недорогих решений и сравнимо по затратам с решением в виде водомерного стекла. Однако диапазон видимости уровня у стеклянной трубки намного больше (до 2000 мм).
Методы измерения уровня
В зависимости от свойств жидкости, уровень которой в резервуаре требуется определить, используются следующие методы измерения:
- контактный, при котором осуществляется непосредственное взаимодействие датчика уровня жидкости в резервуаре или его части с измеряемой средой;
- бесконтактный, позволяющий избежать прямого взаимодействия датчика с жидкостью (ввиду ее агрессивных свойств или высокой вязкости).
Контактные устройства располагаются в емкости непосредственно на поверхности измеряемой жидкости (поплавки), в ее глубине (гидростатические манометры), либо на стенке резервуара на определенной высоте (пластинчатые конденсаторы). Для бесконтактных измерителей (радарных, ультразвуковых) необходимо обеспечить зону прямой видимости поверхности измеряемой жидкости и отсутствие прямого соприкосновения с ней.
Датчик давления воды
Гидростатическое давление определяется в условиях, когда поток или определенный объем воды находится в состоянии покоя. Чаще всего гидростатический сенсор используется в нагревательных и отопительных приборах – бойлерах, котлах отопления.
Устройство датчика давления воды
Такие устройства чаще всего работают в режиме триггера:
- При высоком давлении воды сенсор замыкает контакты реле и разрешает работу насоса или нагревателя;
- При низком давлении в сенсоре блокируется даже физическая возможность включения исполнительного механизма, то есть никакие удары или временные скачки напора не заставят устройство заработать.
При исправном датчике давления воды сенсор выдаст сигнал на запуск мотора, только если нагрузка на сильфон сохраняется более трех секунд.
Типовое устройство «умного» сенсора представлено на схеме.
Чувствительным элементом системы является диафрагма, соединенная с сильфоном, центральный шток может подниматься и опускаться в зависимости от величины давления, и тем самым менять емкость встроенного конденсатора.
Подключение датчика давления воды
Упрощенная модель сенсора используется в домашних системах «гидроаккумулятор — скважинный насос». Внутри прибора находится коробка с мембраной, соединенной с качающимся рычагом и двумя балансирующими пружинами.
Конструкция наворачивается на выходной штуцер гидроаккумулятора. С увеличением внутреннего давления мембрана поднимается и размыкает главную пару контактов, чтобы система исправно реагировала на давление воды, момент выключения и включения необходимо отрегулировать осадкой малой и большой пружины в соответствии с показаниями стрелочного манометра.
Принципы действия
Как уровнемеры, так и сигнализаторы для выполнения своих функций используют разные принципы действия. Наибольшее распространение получили устройства следующих типов:
- поплавковые датчики уровня жидкости в резервуаре;
- емкостные;
- гидростатические датчики уровня жидкости;
- устройства радарного типа;
- ультразвуковые датчики.
Поплавковые, в свою очередь, могут быть механическими, дискретными и магнитострикционными. Первые три группы датчиков включают в себя устройства, использующие контактный метод измерения, две другие относятся к бесконтактным устройствам.
Как подобрать нужный
При выборе ультразвукового измерителя уровня необходимо учитывать:
- свойства жидкости;
- материал, из которого изготовлен резервуар, его влияние на точность измерений;
- используемую схему обработки измерительной информации;
- оснащение сенсора дисплеем для отображения данных и изменения настроек;
- наличие сертификатов;
- влияние перепадов температуры и иных внешних факторов на точность измерения;
- материал, из которого устройство выполнено.
Вещества
Большое преимущество ультразвуковых датчиков уровня – точность измерения не зависит от физико-химических свойств жидкости: плотности, химической активности, электропроводимости и др. Прибор будет работать с водой, с молоком, с серной кислотой, нефтью. Однако в некоторых случаях они не применяются:
- для контроля уровня кипящих жидкостей. Образующиеся при кипении воздушные пузыри имеют отличные от жидкости параметры отражения акустических волн – результаты измерений искажается;
- при образовании на поверхности жидкости пены, которая рассеивает и поглощает ультразвуковой сигнал;
- при контроле жидкостей, требующих постоянного перемешивания. Образующиеся при этом кавитация и вихреобразные воронки искажают отраженный сигнал, и точность измерений снижается.
Материал резервуара
Материал резервуара, внутри которого установлен акустический датчик, не влияет на точность измерений прибора. Наиболее сильный отраженный сигнал приходит от границы сред, а вторичное эхо от стен емкости слабое и откалиброванным прибором не улавливается.
Когда в силу технологических факторов, соблюдения мер безопасности и т. д., датчик внутрь емкости установить нельзя, для измерения уровня жидкости используется метод многократного отражения звуковых колебаний от внутренних стенок. Метод подразумевает установку сенсора снаружи. Измерения возможны, если резервуар изготовлен из металла, стекловолокна, стекла, пластика. Эти материалы хорошо отражают ультразвук, поэтому измерение уровня будет точным.
Многие сорта пластмасс, пористая резина и т. п. имеют близкие к жидкостям характеристики отражения ультразвуковых сигналов.
Если емкость изготовлена из этих материалов, применять наружный акустический датчик уровня жидкости нельзя, так как результаты измерений будут некорректными.
Схема обработки сигнала
Получаемый от датчика сигнал обрабатывается несколькими способами:
- Используется встроенный электронный блок для обработки данных, получаемых при измерениях. Информация отображается в цифровом или графическом виде на дисплее. Схема не предусматривает включение прибора в телеметрическую цепь управления и предназначена для информирования оператора об уровне жидкости в обследуемом резервуаре. Используется в переносных ультразвуковых уровнемерах для мониторинга жидкостей в герметичных емкостях.
- Полученный аналоговый сигнал преобразуется в цифровой прибором или дополнительным оборудованием. Получаемый сигнал передается на централизованный пульт управления. Прибор включается в единую сеть автоматического управления;
- Сигнализаторов контрольных точек используется как реле. При достижении жидкостью минимального запрограммированного уровня, датчик формирует сигнал, который в соответствии с заданной программой включает световую и звуковую сигнализацию, насос и т. п. Когда жидкость поднимется до следующей контрольной точки, датчик формирует команду на отключение сигнализации или насоса.
Наличие дисплея в комплектации
ЖК- дисплей отображает информацию о проводимых датчиком измерениях в реальном времени. Распространены 2 типа:
- цифровой. Отображает цифровые значения измерений и простые статические графические изображения;
- графический. Строит динамические графические изображения.
На дисплее отображается изменение уровня жидкости в виде динамической пиктограммы емкости. На экран выводится другая информация, получаемая сенсором: температура жидкости и газовой среды, давление, плотность и т.д.
С дисплеем удобно перепрограммировать прибор: последовательность шагов отображается на экране, подсвечиваются ошибки, выводится информация об успешном завершении процесса.
Промышленные образцы редко комплектуются дисплеями, так как рассчитаны на включение в единую систему управления.
Сертификаты на продукцию
Сертификация ультразвукового измерителя уровня – процедура, подтверждающая его соответствие определенным стандартам, подтверждаемая выдаваемыми свидетельствами:
- сертификат соответствия требованиям Таможенного союза, которым подтверждается выполнение требований к продукции, установленных в технических регламентах Таможенного союза. Наиболее распространенный сертификат, так как для большинства групп продукции технические регламенты приняты и действуют;
- сертификат соответствия ГОСТ Р – подтверждение проверки изделия компетентной организацией, в ходе которой доказано его соответствие международным и национальным стандартам, техническим условия, стандартам организаций. На ультразвуковые измерители уровня оформляется добровольный сертификат ГОСТ Р, так они не входят в перечень продукции, подлежащей обязательной сертификации, который утвержден Постановлением Правительства РФ от 01.12.2009 № 982;
- сертификат взрывозащиты. Подтверждает соответствие изделий требованиям ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» и возможность работы измерительных приборов во взрывоопасных средах.
Реакция датчиков уровня на перепады температуры
Скорость звука в воздухе растет с увеличением температуры. Для устранения ошибок в измерениях промышленные уровнемеры снабжаются термодатчиком. Показатели температуры учитываются микропроцессором сенсора при расчете скорости прохождения ультразвуковых волн.
Формула зависимости скорости звука в воздухе от температуры, полученная опытным путем:
С = С0 + 0,59*t°,
где С – скорость звука при измеренной температуре, С0 – скорость звука при температуре 0С°, t° — температура, измеренная термодатчиком, 0,59 – коэффициент, полученный на основании опытных измерений.
Если в сенсоре не предусмотрена автоматическая корректировка результатов измерений в зависимости от температуры, она проводиться вручную при каждом значительном перепаде температуры. В противном случае прибор будет показывать неправильные значения уровня жидкости.
Влияние внешних факторов на работу
Кроме температуры газовой среды над жидкостью, на точность работы датчика влияют внешние факторы:
- давление газовой среды. При его изменении скорость меняется, и датчик показывает неправильные значения;
- сильная запыленность может нарушить работу измерителя;
- из-за высокой влажности меняется скорость прохождения звуковых волн. Прибор покажет некорректные данные.
Расчет необходимых поправок в работу датчика – сложная задача. Над поверхностью жидкости создается газовая среда, насыщенная парами жидкости. Его физические свойства отличаются от характеристик атмосферного воздуха, который служил эталоном для калибровки приборов.
Для упрощения задачи часто применяются реперы – отражающие элементы, расположенные на строго фиксированных расстояниях от излучателя. Засекая время прохождения сигнала до репера и обратно, высчитывается скорость звука в газовой среде. Это значение используется для расчета уровня жидкости.
Наличие реперов усложняет и удорожает монтаж и эксплуатацию датчиков уровня.
Материал исполнения устройства
Датчики работают в условиях агрессивной среды: повышенная влажность, пары химически активных веществ, повышенное давление. Для безотказной работы корпусы датчиков изготовлены из алюминиевых сплавом или специальных, химически стойких пластмасс. Для пожаро и взрывозащищенности и предотвращения агрессивного воздействия испарений электрические схемы и корпус приборов заливаются компаундом. В результате датчик уровня жидкости может длительное время работать без обслуживания.
Механические поплавковые датчики
Легкий поплавок, постоянно находящийся на поверхности жидкости в резервуаре, системой механических рычагов связан со средним выводом потенциометра, который является плечом моста сопротивлений. При минимальном количестве жидкости в емкости мост считается сбалансированным. Напряжение в его измерительной диагонали отсутствует.
По мере заполнения резервуара поплавок отслеживает положение уровня жидкости, перемещая через систему рычагов подвижный контакт потенциометра. Изменение сопротивления потенциометра приводит к нарушению сбалансированного состояния моста. Появившееся напряжение в его измерительной диагонали используется электронной схемой системы индикации. Ее аналоговые или цифровые показания соответствуют количеству жидкости в резервуаре в текущий момент времени.
Преимущества и недостатки
Преимущества ультразвуковых уровнемеров:
- производство измерений без непосредственного контакта с жидкой средой, что позволяет работать с агрессивными жидкостями. К приборам не предъявляются повышенные требования к защищенности от негативных факторов внешней среды;
- возможность измерения уровня без проникновения внутрь емкости, размещая датчик снаружи;
- цена ниже другого типа бесконтактных сенсоров — радарных датчиков, вследствие более простой конструкции и менее дорогих комплектующих;
- отражение ультразвука происходит от границы жидкости и газа, поэтому точность измерения не зависит от плотности жидкой среды, ее химических и физических свойств;
- компактность;
- мультисенсорность. Датчик служит для получения дополнительной информации о состоянии жидкости и емкости. Зависит от конкретной модели прибора.
Недостатки сенсоров уровня жидкости:
- ошибочные данные из-за отражения ультразвуковых сигналов от конструктивных элементов емкости. Необходимо на стадии монтажа прибора не допускать нахождения элементов конструкции во фронтальной плоскости датчика. В узких баках ультразвуковые датчики не применяются;
- показания прибора будут ошибочными при давлении газовой среды, большем или меньшем атмосферного. В вакууме прибор работать не будет. В подобных случаях необходимы сенсоры, использующие другие физические принципы;
- зависимость точности измерений от температуры и состава газовой среды, ее влажности, загрязненности, запыленности;
- искажения результатов измерений при образовании на поверхности жидкости пены либо турбулентных завихрений.
Дискретные поплавковые датчики
Дискретный сигнал в виде замыкания или размыкания контактов герконового реле используется схемой электронной индикации и сигнализации для оповещения о достижении уровня жидкости в емкости определенного значения. Металлические контакты, выполненные из материала с низким переходным сопротивлением при их замыкании, помещены в полую изолированную стеклянную колбу.
Датчик уровня воды в резервуаре с дискретным выходом имеет в своем составе направляющую в виде полой трубки, в которую не попадает жидкость из резервуара. Внутри направляющей закреплены контакты одного или нескольких герконовых реле. Место их расположения зависит от того, в каком случае необходимо получить сигнализацию о достижении уровнем жидкости заданного значения.
Поплавок датчика со встроенным в него небольшим постоянным магнитом движется вдоль направляющей при изменении уровня жидкости в емкости. Срабатывание контактной группы происходит в момент ее попадания в магнитное поле постоянного магнита поплавка. Сигнал по проводам, подключенным к контактам датчика уровня воды в емкости геркона, поступает на схему сигнализации.
Датчик протечки воды
Уже из названия становится понятным, что речь идет об устройстве, фиксирующем наличие утечки воды из водопроводных коммуникаций. Принцип работы устройства напоминает электродную систему. Внутри пластиковой коробки в специальном кармане установлена одна или несколько пар электродов. В случае аварии скапливающая на полу вода затекает внутрь кармана и замыкает контакты. Срабатывает электронная схема, и по сигналу сенсора в работу вступают шаровые краны с электроприводом.
Понятно, что датчик, сам по себе, — вещь бесполезная, если используется без системы управления и автоматических отсекателей воды, установленных на вводе в дом или на одной из веток водопровода.
В качестве примера можно привести одну из наиболее популярных систем защиты — датчик протечки воды Нептун. В систему входят три основных блока:
- Сам датчик протечки Нептун в проводной или беспроводной модификации, обычно в комплект входит три отдельных сенсора;

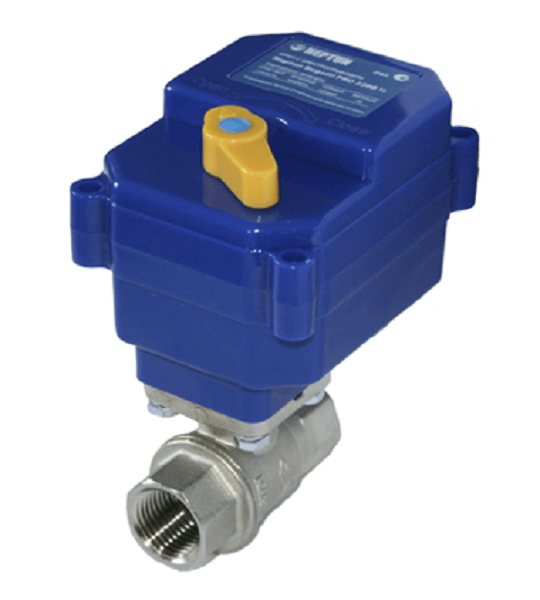

- Шаровой кран с электроприводом, производства итальянской , в количестве двух штук;
- Блок управления «Neptun Base».
Наиболее ценная часть комплекта — автоматические краны, их выпускают для установки на полудюймовой и дюймовой трубной резьбе. Конструкция выдерживает давление до 40 Атм., а итальянское качество привода гарантирует не менее 100 тыс. циклов открывания-закрывания.
Сам датчик выглядит, как две латунные пластины в коробке, к которым подведено низковольтное напряжение с очень высоким сопротивлением входа, при замыкании сенсора ток ограничен 50 мА. Сама конструкция выполнена по протоколу IP67, поэтому является абсолютно безопасной для человека.
Установка беспроводных датчиков протечки воды
В системе «Нептун» датчик может быть удален от блока управления на расстояние более 50 м. В более совершенных беспроводных системах NEPTUN PROW+ вместо системы проводов используются датчики протечки воды, оборудованные модулем WF.
Блок управления оборудован защищенным от помех и влаги каналом, системой включения-выключения шаровых кранов. Считается, что никакие помехи или случайные капли влаги, конденсат не влияют на работу датчиков.
Коробки с сенсором протечки устанавливают на удалении от труб не более чем на 2 м, сенсоры нельзя экранировать металлической сантехникой или мебелью.

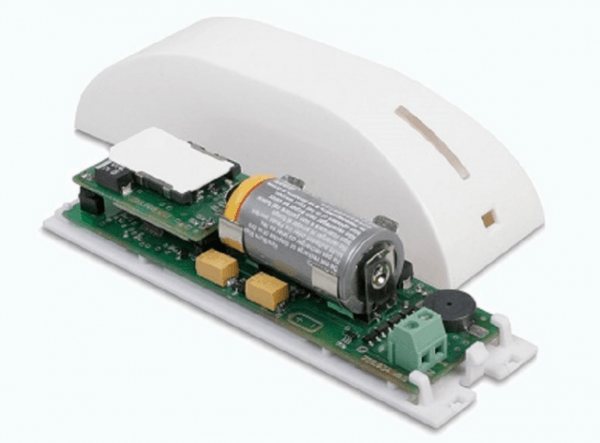

Беспроводной датчик протечки воды
Устройство беспроводного измерителя сложнее, чем обычного двухэлектродного варианта с проводным подключением. Внутри установлен контроллер, который непрерывно сравнивает ток, протекающий между электродами, с эталонным значением, зашитым в память. При этом эталонное значение «сухой пол» можно настраивать по собственному выбору.
Очень удобное решение, учитывая, что уровень влажности в ванной комнате может быть очень высоким, а регулярно выпадающий конденсат может привести к ложным срабатываниям.
Как только контроллер определяет уровень, соответствующий затоплению, прибор контроля воды отправляет на базовый блок сигнал об аварии. Наиболее продвинутые модели способны дублировать команду СМС-сообщением по GSM каналу.
Магнитострикционные поплавковые датчики
Датчики этого типа выдают постоянный сигнал, зависящий от уровня жидкости в резервуаре. Основным элементом, как и в предыдущем случае, является поплавок с постоянным магнитом внутри, занимающий свое положение на поверхности жидкости и перемещающийся в вертикальной плоскости вдоль направляющей.
Внутреннюю полость направляющей, изолированную от жидкости, занимает волновод. Он выполнен из магнитострикционного материала. В нижней части элемента расположен источник импульсов тока, которые распространяются вдоль него.
При достижении излученного импульса места нахождения поплавка с магнитом происходит взаимодействие двух магнитных полей. Результатом такого взаимодействия является возникновение механических колебаний, которые распространяются обратно по волноводу.
Рядом с импульсным генератором закреплен пьезоэлемент, который фиксирует механические колебания. Внешняя электронная схема анализирует временную задержку между излученным и полученным импульсами и вычисляет расстояние до поплавка, который постоянно находится на поверхности жидкости. Схема индикации постоянно сообщает об уровне жидкости в резервуаре.
Почему стеклянный уровнемер — это выгодно
Основные достоинства визуальных уровнемеров со стеклянной трубкой это:
Дополнительно следует отметить – недорогой и простой по реализации возможности расширения функциональности.
Например, закрепив на стеклянную трубку или рядом с ней линейку, можно оцифровать уровень, а применяя специальные емкостные датчики, установленные на заданном уровне на трубке уровнемера, организовать сигнализацию предельного уровня. Например, емкостные датчики Pepperl+Fuchs в прямоугольном корпусе.
Емкостные датчики
Работа датчиков этого типа основана на свойствах конденсатора изменять свою электрическую емкость при изменении показателя диэлектрической проницаемости материала, заполняющего пространство между его обкладками. Применяются конденсаторы коаксиального типа, представляющие собой пару соосных пустотелых металлических цилиндров разного диаметра.
Последние являются обкладками конденсатора, между которыми может свободно проникать жидкость. Показатели диэлектрической проницаемости воздуха и жидкой среды имеют разные значения. Заполнение резервуара приводит к изменению значения общей диэлектрической проницаемости коаксиального конденсатора и, соответственно, его электрической емкости.
Частота колебательного контура, в цепь которого включен конденсатор, изменяется пропорционально изменению его емкости. Электронный преобразователь частота/напряжение отслеживает это изменение и выдает на индикацию значение, пропорциональное степени заполнения резервуара.
Особенности применения
Использование ультразвуковых измерителей имеет ряд особенностей. Например, для устранения ошибок измерений необходимо следовать алгоритму:
- проводить и калибровку прибора при изменении состава газовой среды для установления фактической скорости звука;
- проводить калибровку при каждом существенном изменении температуры, записывая значения скорости;
- в дальнейшей работе прибора при перепадах температуры калибровку не проводить, а пользоваться ранее записанными показателями скорости.
Процесс настройки сенсора достаточно трудоемок. Возможна ситуация, когда изменения газовой среды в резервуаре не связаны с изменением температуры. В данном случае придется повторно проводить калибровку прибора.

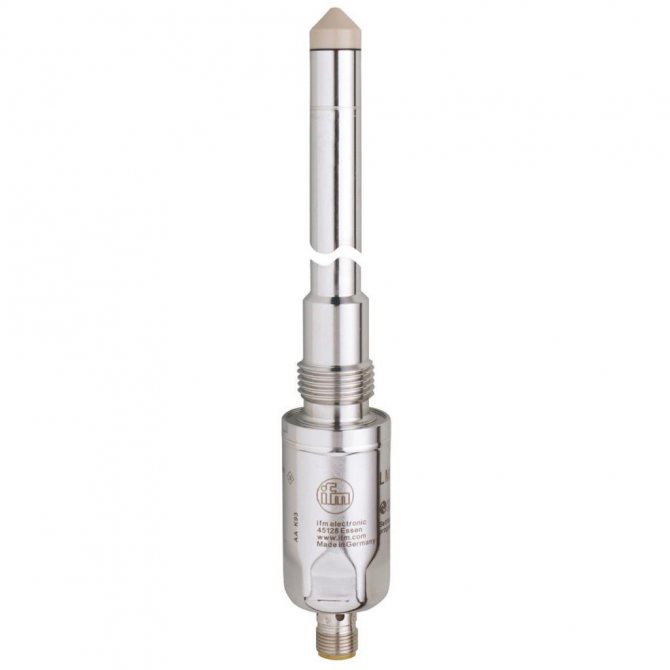

Гидростатические датчики
Другое название такого устройства — детектор, или преобразователь давления. Они могут быть стационарными, закрепленными в нижней точке емкости, заполняемой жидкостью, или переносными. В последнем случае преобразователи давления комплектуются кабелем значительной длины. Это позволяет использовать их для резервуаров разных геометрических размеров.
Чувствительный элемент гидростатического датчика представляет собой мембрану, которая воспринимает давление столба жидкости над собой. Его настройка выполнена таким образом, что атмосферное давление не приводит к деформации мембраны. По величине давления в точке измерения можно определить высоту столба жидкости или степень заполнения резервуара.
Величина деформации мембраны преобразуется в пропорциональный электрический показатель, который затем используется для отображения уровня жидкости в резервуаре. Применяются поправки, учитывающие плотность измеряемой среды и ускорение свободного падения в точке измерения.
Конструкция и принцип действия
Независимо от того, какой принцип действия положен в основу устройства, работает ли оно только в режиме сигнализатора или параллельно выполняет функции сторожа, автомата или управляющего механизма, конструкция прибора всегда состоит из трех основных узлов:
- Чувствительного элемента, способного реагировать на характеристики водяного потока. Например, фактическое наличие воды, высота столба или уровень в баке, факт движения водяного потока в трубе или магистрали;
- Балластного элемента, уравновешивающего сенсорную часть датчика. Без балласта чувствительный сенсор срабатывал бы при малейшем толчке или случайной капле воды;
- Передающая или исполнительная часть, преобразующая сигнал сенсора, вмонтированного в датчик воды, в конкретный сигнал или действие.
Примерно 90% всей водной техники, так или иначе, связано с электрическими исполнительными механизмами – насосами, клапанами, нагревателями и управляющими электронными автоматами. Понятно, что такое устройство, работающее с водяными потоками, должно быть в первую очередь безопасным.
Из всех сигнальных систем датчик, контролирующий состояние воды, считается наиболее простым и доступным в настройке и ремонте. В отличие от сенсоров и устройств, работающих с измерениями температуры, давления или расхода, датчик воды очень просто контролировать с помощью простейших устройств, или, на крайний случай, увидеть уровень или прокачанный поток своими глазами.
Датчики радарного типа
Датчик уровня жидкости емкости использует бесконтактный метод измерения, основанный на свойствах этой среды любой плотности и вязкости отражать электрический сигнал. Частота излучаемого сигнала радиолокатора, расположенного над поверхностью измеряемого уровня жидкости, изменяется по линейному закону.
Отраженный от поверхности, он приходит на приемное устройство с задержкой, определяемой длиной пройденного пути. Таким образом, между частотами двух сигналов присутствует разница. По величине сдвига частоты анализирующее устройство локатора определяет пройденный сигналом путь или уровень отражающей жидкости относительно места расположения радиолокатора.
Направленный волновой радар
Направленный волновой радар использует то, что называется как TDR или Технология рефлектометрии по интервалу времени. По этой технологии импульсы распространяются вперед от датчика с большими скоростями до поверхности среды и когда они достигают среды часть энергии отражается назад к датчику. Время между передачей сигнала и приемом используется для определения уровня жидкости. Преимущества использования радара состоят в вертикальной установке в верхней части резервуара и тем фактом, что радар может использоваться с жидкостями с плавающими твердыми частицами или покрывающими жидкостями. Другая особенность этой технологии состоит в нечувствительности к эмульгированию, пыли, пене или парам. Эта технология имеет программируемый диапазон выходного сигнала, который не чувствителен к изменению в жидкости диэлектрической проницаемости и удельного веса и характеризуется отсутствием требований на реальную минимальную длину датчика. Некоторые недостатком этой технологии является то, что длина датчика должна быть полной длиной диапазона чувствительности и из-за этого обычно возникает более высокая стоимость датчика. Внимание должно быть уделено выбору правильного типа датчика в приложениях с обходными камерами или перегонными отстойниками.
Всего есть огромное количество способов измерения уровней жидкости с помощью датчиков и каждая технология измерения уровня оригинальна. Для того чтобы избежать путаницы и иногда повторных затрат на установку контактируйте с нашими специалистами по телефону для получения большей информации о том, какая технология измерения уровня наиболее подходит для вашей системы.
Ультразвуковые датчики уровня
Схема измерения, использующаяся для датчиков этого типа, соответствует рассмотренной в предыдущем разделе статьи. Локационный метод измерения применяется в ультразвуковом диапазоне длин волн.
Полученные данные определяют разницу во времени между излученным передатчиком и принятым приемником сигналами. Используя данные о скорости распространения ультразвука в пространстве над поверхностью жидкости, анализирующее устройство определяет расстояние, пройденное сигналом, или уровень жидкости в резервуаре.
Датчик протока воды
Во многих случаях для стабильной и безаварийной работы техники мало датчика наличия воды, требуется информация о том, движется ли поток по трубопроводу, какова его скорость и напор. Для этих целей используются датчики протока воды.
Виды датчиков протока воды
В бытовой и наиболее простой промышленной технике используют четыре основных вида датчиков протока:
- Напорный измеритель;
- Лепестковый тип сенсора;
- Лопаточная схема измерения;
- Ультразвуковая система.
Иногда используется устаревшая конструкция на основе трубки Пито, но для ее надежной работы требуется как минимум отсутствие загрязнений и ламинарный характер течения воды. Первые три датчика являются механическими, поэтому часто подвергаются засорению или водяной эрозии чувствительного элемента. Последний тип сенсора, ультразвуковой, способен работать практически в любых условиях.
Принцип работы ультразвукового измерителя можно понять из схемы. Внутри трубки расположен излучатель волн и приемник. В зависимости от скорости потока звуковая волна может отклоняться от первоначального направления, что и служит основанием для измерения характеристик потока.
Устройство и принцип работы

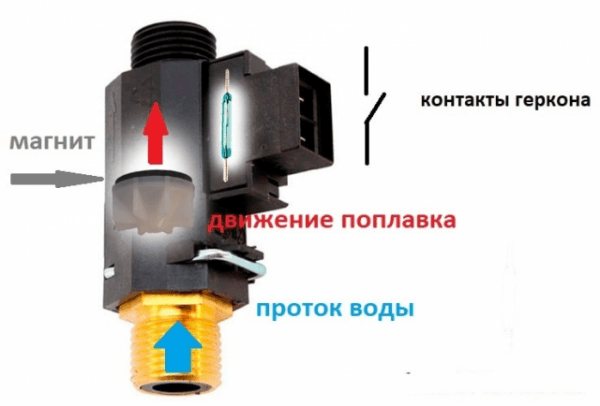

Простейшие лепестковые датчики потока работают по принципу гребного весла. В поток погружается лепесток, подвешенный на шарнире. Чем выше скорость потока, тем сильнее отклоняется лепесток датчика.
В более точных лопаточных датчиках применяется крыльчатка или турбинка из полиамида или алюминиевого сплава. В этом случае удается измерять скорость потока по частоте вращения подвижного элемента. Единственным недостатком является повышенное сопротивление, создаваемое лепестками и лопатками в потоке воды.
Напорный сенсор работает с использованием динамического давления потока. Под напором воды подвижный элемент с магнитным вкладышем выдавливается вверх, освобождая тем самым пространство для движения жидкости. Установленный в головке геркон моментально реагирует на магнитное поле вкладыша и замыкает цепь.
Уровнемеры буйковые
Настройка уровнемеров на заданные пределы измерения проводится с помощью грузов путем имитации гидростатической выталкивающей силы, соответствующей верхнему пределу измерений.
Расчетное значение давления, соответствующее верхнему пределу измерений,
Расчет массы грузов для буйковых уровнемеров:
для жидкости
для раздела фаз
где d – диаметр буйка испытываемого уровнемера, см; Hmax – верхний предел измерения уровня жидкости, см; ρж – плотность измеряемой жидкости, г/см3; ρ н.ж, ρ в.ж — плотности соответственно нижней и верхней измеряемой жидкости в случае измерения уровня раздела фаз, г/см3.
Преимущества гидростатических уровнемеров:
- Возможность обследование труднодоступных мест: труб, скважин и т.д.
- Большой диапазон измерения.
- При дополнительной комплектации датчиками возможна непрерывная регистрация нескольких параметров водной среды (температуры, плотности и т.д.).
- Отсутствие необходимости сложного технического обслуживания.
- Относительно высокая точность и средний ценовой сегмент.
Погрешность гидростатических уровнемеров в основном зависит от параметров измеряемой среды: ее плотности, атмосферного давления в емкости и т.д.
Выбираем подходящую модель
Подведем итоги — гидростатические уровнемеры врезного и фланцевого типа подходят только в условиях возможности непосредственного контакта устройств с нижней частью емкости или резервуара. Погружные гидростатические датчики уровня позволяют решать задачи контроля жидких сред в труднодоступных местах. Также, в их конструкцию возможно внесение дополнительных опций (например, установка датчика температуры, датчика измерения плотности, адаптера сточных вод и т.д.).
Варианты исполнений гидростатических датчиков уровня также разделяются по типу измеряемых сред. Материалы и конструкция различаются для неагрессивных и агрессивных сред, пульпообразных веществ, густых и абразивных жидкостей.
