Как сделать мотоблок из бензопилы или скутера своими руками

Почему используется именно бензопила Урал

По своей надежности, степени производительности и простоте обслуживания бензопилы Урал смогут дать фору практически любой современной бензопиле. К основным узлам этой пилы относят привод с мотором и саму шину для резки, которые были изготовлены довольно качественно.

К ключевым факторам, позволившим народным умельцам делать из старых и временно ненужных бензопил Урал чудеса конструкторской мысли следует отнести:

• довольно мощный и тяговитый двигатель;
• незначительный вес и относительную компактность двигателя;
• наличие способности длительное время работать под высокими нагрузками и в самых разных условиях;
• грамотно продуманную и качественно реализованную конструкцию самой пилы, к примеру, муфты сцепления, не допускающей перегрузки, а также исключающую поломку основных узлов.

Все это в комплексе с универсальностью привода и смекалкой, позволяет народным умельцам самостоятельно создавать функциональные устройства различной направленности.

Выбор силовой установки

Самодельный мотоблок своими руками можно смастерить практически из всего, что могло заваляться в гараже, но конструктивно самоделки будут отличаться. Чаще всего в качестве силовых установок используют:

• автомобильный мотор (преимущественно четырехколесная, мощная конструкция на раме, которую так же можно использовать для перевозки грузов);
• бензопила по типу «Дружбы», которая при малых габаритах обладает хорошей производительностью (двухколесная малогабаритная конструкция, прекрасно справляющаяся с рядовыми сельскохозяйственными задачами);
• силовой агрегат мопеда (зачастую, «Карпаты»), в особенности, мотоцикла («Минск», «Восход») позволит сделать более мощную двухколесную самоделку до 13,5 л. с;
• электроустановки (мотоблок из стиральной машины, к примеру) так же применяются, но мало популярны.

Что нужно для работы

Чтобы старая бензопила Урал переродилась, помимо отлично работающей головы и прямых рук потребуется определенный инструмент. Какой именно – зависит от конечного изделия и степени задумки автора, однако, в большинстве своем, это:

• шуруповерт с разными битами или плоские и крестовые отвертки;
• набор ключей;
• дрель;
• болгарка;
• ножницы по металлу;
• сварочный аппарат;
• различные обрабатывающие станки;
• разнообразные измерительные приборы, например, рулетка и кронциркуль;
• молоток или даже кувалда для грубой работы и прочее.

Необходимые инструменты и материалы

Для изготовления мотоблока из бензопилы «Дружба» необходимо подготовить следующие детали и материалы:

• от бензопилы «Дружба» — двигатель, топливный бак, редуктор;
• стальные трубы, уголки или профиль для сборки основания конструкции;
• листы железа для усиления и защиты конструкции;
• рулевое управление, подойдет от мотоцикла или мопеда;
• колеса от мотоцикла или любое другое небольшого диаметра;
• трансмиссия, можно использовать от автомобиля или мопеда;
• крепежные элементы – болты, гайки, шайбы.

В качестве инструмента для работы будут необходимы:

• электросварка;
• угловая шлифмашина («болгарка»);
• гаечные ключи;
• дрель, сверла;
• разметочные инструменты (рулетка, угольник и т.д.).

Рулевое управление можно использовать готовое или изготовить при необходимости самостоятельно из стальных труб. В качестве крепежа можно использовать сварку, при ее отсутствии крепить детали можно при помощи болтового соединения.

Что можно сделать из бензопилы Урал

В настоящее время во многих российских селениях, хуторах и даже больших городках можно встретить самые разные приспособления, существенно облегчающих жизнь людям. Ну, или делающих жизнь более интересной. Именно создание подобных самоделок на основе бензопилы Урал, мы сейчас и рассмотрим более подробно.

Лодочный мотор

Самостоятельно изготовить лодочный мотор при помощи бензопилы Урал не составляет особой сложности, так как конструкция довольно проста в реализации. Двигатель для лодки не нуждается в полноценной трансмиссии, а переходник, способный от шестерни бензопилы к гребному валу передавать крутящий момент, можно без особых проблем выточить своими руками.

В большинстве своем самодельные лодочные моторы закрепляются таким образом, чтобы гребной вал был погружен в воду под небольшим углом. Если подобное размещение не особо устраивает владельца будущей моторной лодки, то можно собрать редуктор, который будет под прямым углом передавать вращение на винт.

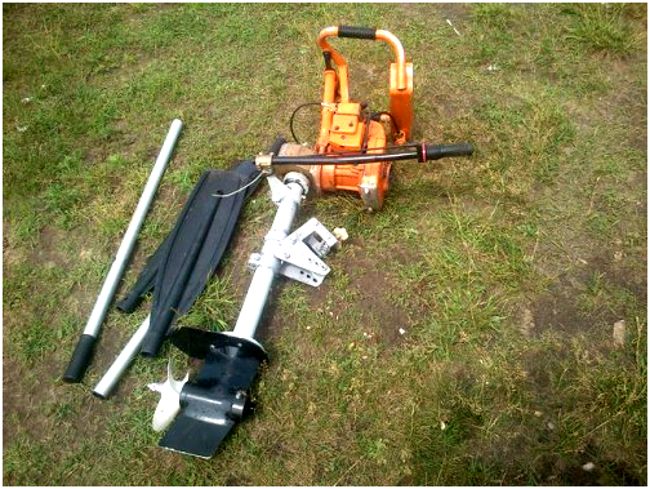

Действующий мотор для лодки, изготовленный из бензопилы Урал, запечатлен на видео.

Ранее мы уже разбирали нюансы изготовления лодочного мотора из бензопилы, получить более подробную информацию можно перейдя по этой ссылке.

Косилка

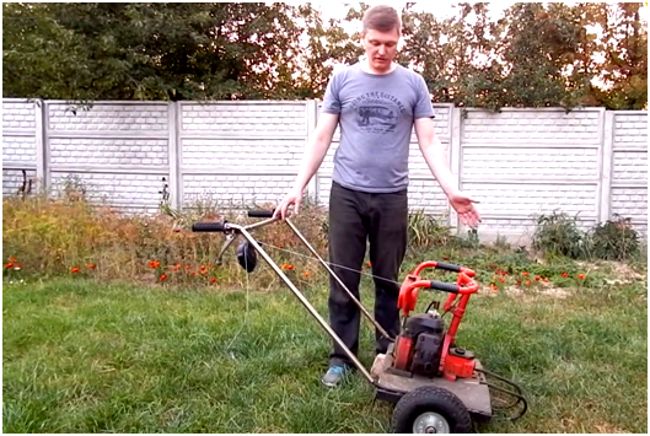

В деревнях очень часто переделывают бензопилы Урал в косилки. Подобного рода самоделка весьма эффективна во время сенокоса и может без каких-либо проблем эксплуатироваться, без остановок весь летний период. Причем далеко не один сезон.

Для изготовления косилки, умельцу достаточно всего лишь убрать из конструкции шину, звездочку привода и цепь. После окончания сенокоса косилка может обратно трансформироваться в эффективную режущую бензопилу.

О том, как народные умельцы превращают бензопилы в косилки можно увидеть в этом видео.

Пилорама

Очень часто бензопилы используются в качестве основного элемента самодельных пилорам. Последние собираются из надежной металлической рамы, направляющей, системы креплений и самой пилы. При этом встречаются сразу несколько разновидностей изготовленных вручную пилорам. В частности, они бывают:

1. Стационарными подвижными. Закрепленная бензопила перемещается по рельсовой направляющей, производя, тем самым, нужный распил. Обязательно необходимо предусмотреть надежную фиксацию бревна или иной заготовки. В противном случае о точности распила можно забыть. Данный вариант является одним из наиболее простых, однако не каждое бревно можно будет обработать таким образом.
2. Стационарными неподвижными. Особенностью этой установки являются неподвижное размещение пилы и движение ей навстречу бревна. Подобные пилорамы способны обработать заготовки различной длины, а единственная сложность заключается в создании грамотного механизма подачи бревен.
3. Мобильными. Как уже понятна из названия, пила сама перемещается вдоль заготовки. За счет небольшого веса, пилящая часть без проблем может быть перенесена по направляющей, в качестве которой используется сама заготовка. Этот вариант характеризуется необходимостью наличия существенных усилий от человека – пильное устройство само себя не перенесет. Также стоит отметить, что мобильные пилорамы, собранные своими руками, подходят лишь для разовых работ или несущественного объема бревен.

На видео ниже представлена одна из успешно функционирующих пилорам, работающая на двигателе бензопилы.

Мотоблок и культиватор

Нужно собрать из бензопилы Урал мотоблок или культиватор – без проблем. При наличии базы с обрабатывающими землю приспособлениями и системы передач на две шестерни, например, от старого мотоблока, можно заставить передавать энергию двигателя бензопилы на ведущие колеса. Стоит понимать, что обработать гектары земли на такой технике вряд ли удастся. Но если речь идет о приусадебном участке, то мощности пилы будет вполне достаточно.

Более подробно о том, как сделать мотоблок на примере бензопилы Дружба, читайте в этой статье. В рамках статьи разобраны самые основные вопросы, приведены чертежи, она послужит хорошим помощником при изготовлении. Рекомендуем ознакомиться.

Снегоуборщик

После летнего сенокоса и осенней заготовки дров, настает время самодельного снегоуборщика. При должном подходе собрать его на основании бензопилы Урал не составляет особого труда. Все что для этого необходимо:

• шнековый узел, лопасти которого будут прочны, но в то же время эластичны.
• моторная цепь, соединяющаяся со шнеком при помощи нескольких шестеренок.
• труба, отбрасывающая убранный с дорожки снег.
• колесная база или полозья, позволяющие самодельной снегоуборочной машине полноценно передвигаться.

Снегоход

Снегоход представляет собой полноценное средство передвижения, конструкция которого должна быть прочной, надежной и, что самое главное, управляемой. Несмотря на небольшой объем двигателя бензопилы Урал, он способен выдавать достаточно мощности, а значит и скорость может быть большой.

Конструкция рамы должна обладать функционирующей подвеской с амортизаторами. В противном случае кататься на таком снегоходе будет не очень приятно, а порой и откровенно больно. Раму необходимо поставить на полозья, управлять которыми лучше всего за счет уже готового рулевого механизма. Чаще всего для этого используют велосипедные детали, в которых центральная ось перемещает поворачивающиеся тяги лыж.

Что касается двигателя и момента передачи крутящего момента к гусенице, то здесь придется потрудиться. Так как бензопила не нуждается в сцеплении, необходимо самостоятельно установить поликлиновый ремень, цепь, а также само сцепление, как правило, центробежное. С целью усиления тяги нелишним будет предусмотреть в конструкции приводного вала гусеницы шестеренки с большим диаметром, чем приводная звездочка на бензопиле Урал.

Наглядно с процессом изготовления снегохода из обычной бензопилы и возможным результатом вы можете ознакомиться на этом видео

Картинг и мини-трактор из бензопилы

Если взять за основу двигатель с мощностью не менее 5 лошадиных сил, то можно самостоятельно изготовить картинг или небольшой трактор из бензопилы Урал. Для этого необходимо решить вопросы с:

• передачей крутящего момента на колеса.
• механизмом управления карта или мини-трактора.
• рамой, на которой все это будет держаться.

Более подробно с конструкционными особенностями создания подобных транспортных средств вы можете ознакомить на видео.

Мопед

Если с картом или снегоходом придется повозиться, то сделать из старого велосипеда мопед на основе бензопилы Урал сможет абсолютно любой. Закрепив на раме двигатель от бензопилы и использовав зубчатую передачу, можно забыть, что значит крутить педали. Если в качестве донора используется горный велосипед, то необходимо будет также установить редуктор, отвечающий за управление скоростью передвижения.

Как сделать мини-трактор своими руками: воплощаем мечту в реальность

Если у вас есть земельный участок, а его обработка вручную доставляет кучу хлопот и забирает слишком много сил, вам на помощь придет мини-трактор. Чтобы не тратить космические суммы на приобретение готовой заводской модели, можно сэкономить и сделать такой агрегат самостоятельно. Его изготовление – не только менее затратный, а еще и очень интересный и творческий процесс.

Как выбрать мотоблок для будущего трактора?

Первое, что нужно сделать – выбрать мотоблок. Это одна из самых важных деталей вашего будущего детища. Чтобы не прогадать с моделью, вам нужно учитывать такие ее параметры:

• мощность;
• вид топлива;
• вес;
• размер плуга;
• цена и производитель.

Рассмотрим каждую из этих характеристик более детально.

Мощность

Мощность напрямую зависит от площади территории, которую вы собираетесь обрабатывать. То есть, чем больше места занимает ваш участок, тем сильнее должен быть мотоблок.

Топливо

Двигатель на бензине работает менее шумно, а благодаря невысокому уровню компрессии запускается с полуоборота даже в мороз.

Дизель гораздо экономнее расходует топливо, создает более сильную тягу и обеспечивает стабильность оборотов двигателя.

В то же время, площадь участка и качество его грунта тоже играют свою роль при выборе топлива: дизельное лучше справляется с большими объемами работы на твердой почве.

Вес

Вес мотоблока также во многом зависит от того, какую почву вы собираетесь обрабатывать. Если вы предпочтете легкий плуг для твердой, пересохшей почвы, ваш будущий трактор вряд ли сможет справиться с поставленными перед ним задачами.

Чем сложнее по обработке земля, тем тяжелее должен быть мотоблок, и наоборот – для мягкого, рыхлого грунта вполне достаточно будет более легкой модели.

Чтобы определиться с этим параметром, нужно учитывать 3 фактора: глубину обработки, на которую рассчитываете, уровень вашей усидчивости, а также готовность к физическим нагрузкам.

Если хотите обработать максимальную площадь за минимальный отрезок времени, тогда лучше брать фрезу с широким захватом. За один проход она сможет захватить больший участок.

Оптимальным будет выбор модели, которую можно разбирать, регулируя при этом ее ширину. В таком случае вы сможете самостоятельно настраивать ее на наиболее подходящие для конкретной ситуации параметры.

Рациональность изготовления самоделок

Рациональность – понятие относительное. Если человек славится своими прямыми руками и понимает, что для изготовления по-настоящему удобной пилорамы из бензопилы Урал придется потрудиться, то подобного рода строительный процесс вполне разумен. А если человек рассчитывает на собранном из подручных средств мотоблоке с мощностью двигателя в 3 лошадиные силы перепахать огромные площади, то ни о какой рациональности и речи быть не может.

Самостоятельная переделка бензопилы Урал в другое полезное в быту приспособление или полноценное транспортное средство без базовых знаний конструирования и понимания специфики работы основных узлов попросту бессмысленна. Это обязательно следует учитывать прежде, чем взяться за процесс переделки бензопилы Урал в какое-либо другое самодельное устройство.

Самодельный мотоблок: выбирает силовую установку

Центральный вопрос, разрешить который придется всем, кто решился на изготовление подобной самоделки, будет касаться его двигательной части. Именно от нее будет зависеть, «потянет» будущий мотоблок возложенные на него нагрузки или нет.

В данном случае вариантов может быть несколько:

• старый двигатель от мотоцикла, мопеда, мотороллера или даже автомобиля, который не всегда есть под рукой в исправном состоянии, а покупка нового может потянуть колоссальные капиталовложения;
• мотор от профессиональных триммеров;
• двигательный компонент от производительных бензопил.

Техника безопасности

Газонокосилка представляет собой травмоопасное устройство, а самодельная — в особенности. Из соображений безопасности косьбу следует осуществлять с соблюдением таких правил:

1. Обувь надевается закрытая, брюки — длинные.
2. Глаза защищаются очками.
3. Необходимо следить, чтобы при косьбе дети и животные находились на безопасном расстоянии от машинки. Оно составляет 30 м (ножом может выбросить камень или ветку).
4. Работы проводятся только при достаточном освещении.
5. Газонокосилку с электроприводом нельзя использовать на мокром газоне.
6. Нельзя отходить от устройства, не выключив его.
7. Обслуживание, очистка и ремонт осуществляются только с выключенным двигателем.
8. Стрижка газона на неровной местности осуществляется не вверх-вниз по склону, а поперек него.

По твердому покрытию газонокосилку перемещают только с выключенным двигателем.

Чертеж

Конструирование самодельной газонокосилки начинается с изготовления чертежа. Вычертив в масштабе и скомпоновав основные элементы — двигатель, ременную передачу и вал с ножом — домашний мастер поймет, какие размеры должны быть у колес и косильного щита. При этом исходят из того, что оптимальная высота среза травы составляет 5 – 6 см.

При более высоком расположении ножа он срезает растительность неровно, при низком — движение газонокосилки становится затруднительным.

При использовании двухколесного шасси в конструкции следует предусмотреть упор, который не позволит ножу упереться в грунт. Такая газонокосилка позволяет обрабатывать труднодоступные места, но с ее помощью сложно стричь траву ровно. Если маневренность не нужна, лучше применить трехколесное шасси. Им удобнее оперировать, если третье колесо вынесено вперед.

Общие принципы конструирования

В основе своей газонокосилка имеет бесхитростное устройство. Она состоит из шасси с ручкой и закрепленного на нем двигателя с вращающимся ножом. На ручке имеются органы управления, нож из соображений безопасности закрыт защитным кожухом (косильный щит).

Шасси применяют готовое — от старой детской коляски или двухколесной тачки. Двухколесный вариант привлекает маневренностью, но зато он не обеспечивает такого ровного среза, как машинки на 3-х или 4-х колесах.

В готовом виде можно найти и прочие составляющие, кроме ножа. Эту деталь предстоит сделать самостоятельно, руководствуясь следующим описанием:

1. Нож имеет вид пропеллера длиной 30 – 50 см и шириной 2 – 5 см. Толщина металла — 2 мм.
2. Противоположные кромки каждой лопасти заточены под углом 60 градусов (более острую кромку придется часто точить).
3. Противоположная сторона каждой лопасти подогнута, что обеспечивает обдув косильного щита с целью удаления прилипшей травы.
4. Нож балансируют, в противном случае биение приведет в негодность вал и двигатель.
5. В центре крепится цилиндр (подойдет плоская консервная банка), который закроет выступающую из двигателя часть вала и не даст таким образом траве намотаться на нее.

Ножи бывают двух типов:

1. Цельные. Вытачиваются из полосы инструментальной стали. Чтобы ее можно было обрабатывать, твердую сталь подвергают отпуску, нагревая газовой горелкой и давая затем медленно остыть. Выточив нож, снова производят закалку, затем обтачивают кромки.
2. Со съемными лезвиями. Средняя часть ножа изготавливается из дешевой конструкционной стали и только концы лопастей длиной 5 см (именно эта часть является рабочей) — из инструментальной. Детали соединяются при помощи болтов.

Второе исполнение дает два преимущества: при ударе о камень болт срезается и лезвие отгибается, так что и нож, и вал остаются неповрежденными, а стоит такая конструкция дешевле.

Описание мотоблока с двигателем от бензопилы

Итак, у нас есть бензопила, которая используется не так уж часто или вовсе валяется без дела. В таком случае, сделав некоторые расчеты и подготовив нужные материалы, наша пила превращается в отличный мотоблок. Принцип сборки самодельной сельскохозяйственной техники, в зависимости от марки производителя, может меняться, но общие принципы заключаются в следующем:

1. Самым важным шагом считается подготовка чертежа, руководствуясь которым, вы соберете требуемую конструкцию. Чертежи и схемы мотоблока из бензопилы своими руками можно составить как самому, так и скачав готовые расчеты из интернета. Найти их не составит никакого труда, достаточно вбить запрос в поисковик и подобрать понравившийся вариант сборки.
2. Чертежи найдены, а значит, пора собирать раму для нашего мотокультиватора.
3. Как только рама готова, к ней крепится мотор пилы и ее бензобак.
4. В последнюю очередь устанавливаются дополнительные элементы системы, отвечающие за управляемость и прочий функционал.

Обратите внимание! В качестве мотора подойдет не только мотор от бензопилы, но и двигатель, снятый с мотоцикла или мопеда.

В данном видео рассмотрим мотокультиватор из бензопилы дружба:

Для реализации идеи подготовьте следующие материалы:

1. Мотор от любой имеющейся бензопилы. Лучше всего для этого подходит пила Дружба и Урал.
2. Руль, снятый с мопеда или мотоцикла.
3. Сварочный аппарат.
4. Трубы и листы металла, в количестве необходимом для сборки каркаса мотоблока.
5. Колеса от нерабочей техники.
6. Трансмиссия.

Подготовив все элементы конструкции и собрав их в соответствии с чертежом, вы получите устройство со следующими характеристиками:

1. Мощное. Некоторые самодельные конструкции имеют мощность в 9 лошадиных сил.
2. Легкое.
3. Малогабаритное.
4. Моторы, используемые в бензопилах, обладают большим запасом прочности, что позволяет работать на самодельной установке продолжительное время.
5. Экономное.

В качестве примера для сборки рассмотрим 2 варианта двигателей, снятых с бензопил Дружба и Урал. Они считаются наиболее подходящими для нашей затеи, и вот почему.

Дружба

Бензопила дружба имеет следующие характеристики:

1. Мотор мощностью в 3,5 лошадиных силы.
2. Масса – 7 килограмм.
3. Объем бензобака – 0,55 литра.
4. Объем масляного бачка – 0,26 литра.

Для сборки рекомендуется использовать модель Дружба 4-го поколения.

Продукция, выпускаемая под торговой маркой Урал, имеет отличные от Дружбы характеристики. Различия заключаются в следующих деталях:

1. Мощность Урала выше, чем Дружбы, и составляет 5 лошадиных силы.
2. Двигатель во время работы вырабатывает много копоти.
3. Редуктор, установленный на пилу, имеет свойство время от времени клинить.
4. Мелкие соринки, попадая в двигатель пилы Урал, сгорают, не причиняя ему особых повреждений.

Как вы видите, каждая модель имеет свои плюсы и минусы. Делать мотоблок из мотора бензопилы Урал или конструировать самодельный мотоблок из деталей бензопилы Дружба – решать только вам.
