3 способа заточки цепи бензопилы своими руками

ТОП-5 лучших ручных станков

Oregon 557849

Простое ручное устройство, подходящее для заточки пильных цепей в «полевых условиях».
Oregon 557849 Достоинства:

• высокая точность;
• лёгкое крепление к шине;
• простота эксплуатации.

Недостатки:

отсутствие напильника в комплекте.

Patriot ручной CFG

Универсальное ручное устройство весом 730 грамм, подходящее ко всем типам бензопил. Возможна установка круглых напильников подходящих диаметров: 4,0 – 5,5 мм.

Средняя цена: 1500 рублей.

Patriot ручной CFG Достоинства:

• хорошая точность;
• удобство использования;
• быстрое крепление на бензопилу.

Недостатки:

• невысокая производительность;
• трудоёмкость.

LUX-TOOLS

Универсальное мобильное устройство итальянского производства.

Характеристики:

Средняя цена: 1550 рублей.

LUX-TOOLS Достоинства:

• простота применения;
• лёгкость крепления к шине;
• хорошая мобильность.

Недостатки:

невысокая производительность.

DDE GT010B

Универсальное устройство под американским брендом, выполненное из антикоррозийной стали. Предназначено для обработки без съёма с шины. При ремонте подходят любые напильники. Гарантийный срок один год.

Характеристики:

Средняя цена: 1200 рублей.

DDE GT010B Достоинства:

• невысокая стоимость;
• простота использования;
• небольшие размеры;
• надёжное крепление к шине;
• удобство при транспортировке.

Недостатки:

барашковые соединения деталей недостаточной жёсткости.

Champion C6500

Небольшой ручной прибор быстрой заточки непосредственно на шине. Крепится с обеих сторон надёжными винтами. Угол можно менять по градусной разметке. При помощи измерительной ручки можно фиксировать пильный элемент.

Характеристики:

Цена: 730 — 1050 рублей.

Champion C6500 Достоинства:

• регулировка по любым направлениям;
• точит ограничительные и режущие зубья;
• высокая точность угла;
• низкая вибрация;
• низкая стоимость.

Недостатки:

• отсутствие напильника в комплекте;
• отдельные неудобства при установке.

Как выбрать правильный угол?

Распил твердых пород дерева характеризуется невысокой производительностью и большой нагрузкой на все составляющие бензопилы (рекомендуем более подробно почитать про устройство бензопилы). Самыми «ходовыми» твердыми породами являются ясень, бук, береза, вяз, клен, дуб и орешник.

Для того чтобы эффективно производить распилы этих пород, необходимо соблюдать угол заточки под 25°. Такое значение обеспечит оптимальную работу бензопилы при средних характеристиках производительности.

К мягким породам относятся все хвойные, за исключением лиственницы, — это ель, сосна, пихта, кедр, а также лиственные — ольха, липа, осина, ива и тополь.

Для продольного пиления

Как уже было сказано, рекомендуемый угол заточки составляет 10° с возможным отклонением до 2°. Это связано с необходимостью быстрого зарезания вглубь дерева при продольном распиле.

Для работы с мягкой древесиной оптимальное значение угла — 25°. Волокна мягких пород дерева распределяются неравномерно, то есть твердые перемежаются с мягкими. Значение в 25° позволяет прорезание чередующихся волокон без периодического увеличения числа оборотов двигателя.

Для поперечного пиления

Для поперечного пропила мягких и твердых сортов древесины рекомендуется значение в 35°. Такое значение позволяет добиться оптимальных характеристик мощности и нагрузки на цепь при распиле.

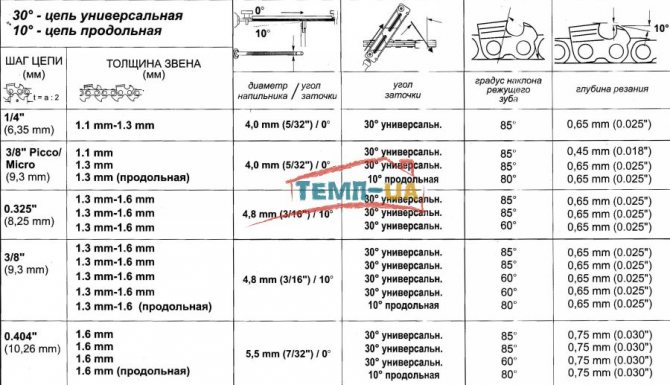

Таблица углов

Углы заточки пильных цепей представлены в таблице ниже. По таблице даже можно понять какой напильник потребуется для заточки конкретной цепи.

Шаблон для заточки цепи бензопилы

Приобретая бензопилу, целесообразно обзавестись и специальным шаблоном (см. рис. 3), при помощи которого можно легко установить оптимальные значения углов зуба. С его помощью контролируются значения задних углов верхнего и торцевого лезвий, а также передний угол кромки (он указывается в инструкции производителя, и может изменяться в пределах 65…80°).

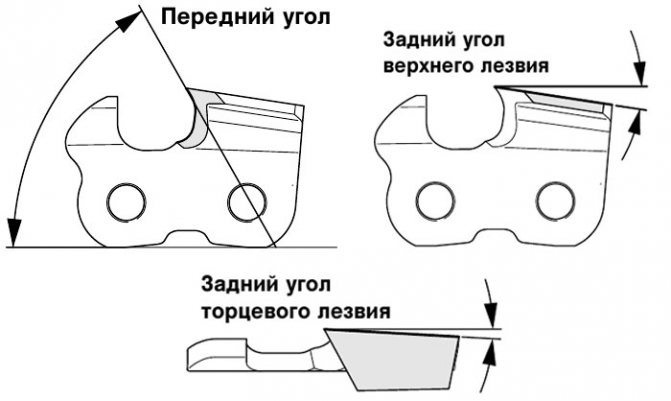

Особенно важно применение шаблона для оценки значения заднего угла верхнего лезвия. Этот угол заточки цепи бензопилы определить иначе очень сложно, а между тем его необходимо выдерживать в довольно ограниченных пределах — от 50 до 60°

Измерение угла заточки выполняют определением угла между верхней режущей кромкой и линией, перпендикулярной к направляющей цепи.

Угол заточки цепи бензопилы можно менять, в зависимости от того, какие работы будут производиться. С увеличением твёрдости древесины, его значение должно быть меньше. В целом считается оптимальным значением угла 10…12° – при продольном распиле, и 25…30° – при поперечном распиле.

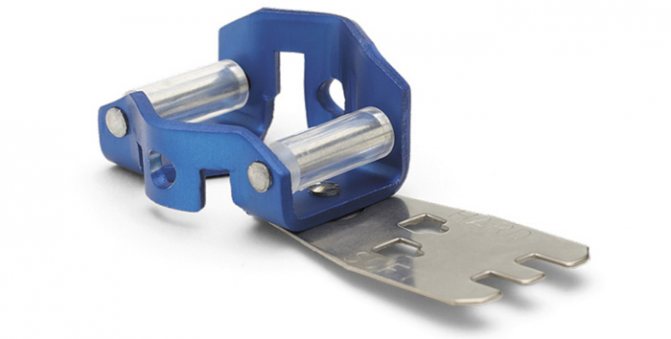

Рисунок 3 – Внешний вид шаблона для затачивания зубьев бензопилы

Заточку можно выполнять вручную, используя круглый напильник рабочим диаметром 4…5.5 мм, либо на станке

В первом случае крайне важно правильно располагать инструмент относительно затачиваемого зуба. Верхняя кромка рабочей части напильника располагается примерно на пятую часть выше верхней кромки зуба

Инструмент располагают перпендикулярно оси цепи, и под углом в 25…30° к верхней кромке зуба

Одного круглого напильника недостаточно. Для заточки ограничителя потребуется плоский напильник, а для очистки места проведения работ – крючок, снимающий образующиеся опилки. В продаже имеются также специальные державки, на которых проградуированы линии направления движения напильника относительно оси цепи. Как видно из рис. 4, державка может быть установлена на зуб сверху, и опираться на его верхнюю кромку. Поскольку высота державки адаптирована под определённый шаг цепи, то её следует выбирать применительно к бензопилам конкретных моделей и торговых марок.

Минимально необходимый комплект для того, чтобы получить верный угол заточки цепи ручным способом, представлен на рис. 5.

Рисунок 5 – Комплект заточного инструмента и приспособлений

Сначала затачиваются зубья одного направления, а затем – другого. Начинают с лёгких нажатий инструмента в направлении от себя, постепенно увеличивая нагрузку. В ходе заточки круглый напильник периодически проворачивают вдоль своей оси.

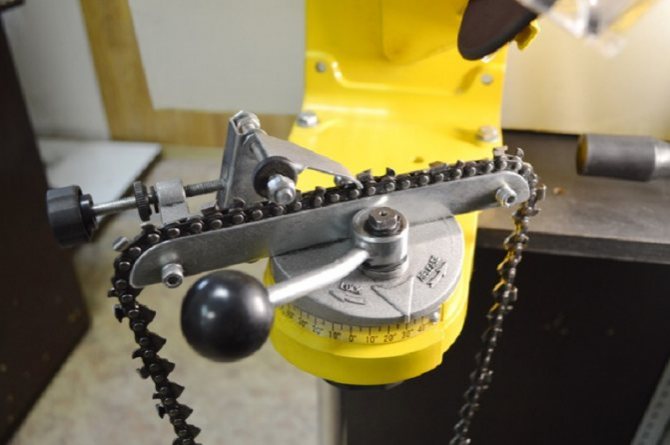

Механизированная заточка на станке Заточка на станке значительно более удобна, и не требует высокой квалификации исполнителя. Такие станки имеют электропривод, и оснащаются специальными заточными кругами. Для бытовой мастерской стоит приобретать компактные агрегаты, не занимающие много места при хранении, и пригодные для быстрого и качественного затачивания цепей бензопил от разных производителей

Такие агрегаты должны работать от стационарной электросети напряжением 220 В, обладать небольшим энергопотреблением (до 100 Вт) и лёгкостью своей установки на цепь. Выбирая станок, необходимо обращать внимание на следующие его технологические характеристики: Возможность обработки зубьев с различной толщиной верхней кромки и разным шагом цепи; Возможностью регулирования угла заточки, в пределах, указанных ранее; Наличие сменных шлифовальных дисков; Постоянным значением ширины реза. Конструкция станка проста, и включает в себя приводной электродвигатель, вал с посадочным местом для заточного диска, ручку с органами управления, приспособление для закрепления станка на цепь. Регулировка силы нажатия на затачиваемый элемент обеспечивается пружинным прижимом

Современные модели заточных станков снабжаются дифференцированным зажимом, которые предусматривает самоцентрирование изделия на станке. Для удобства проведения работ на корпусе зажима имеется измерительная шкала. Опционно станки могут снабжаться также миниатюрной электрической лампочкой, которая производит подсветку рабочей зоны, а также гидроусилителем, облегчающим заточку. Безопасность проведения работ обеспечивается откидным предохранительным щитком.

Способы проведения заточки

Чтобы заточить инструмент, можно обратиться к услугам мастеров, которые не только знают, какой необходим угол заточки цепей бензопил, но и сделают всю работу быстро и на профессиональном уровне. Как правило, стоимость таких услуг не так высока, но качество, наоборот, очень даже высоко! Такой вариант подходит тем любителям рубки леса, у которых нет желания возиться со своим инструментом.

Всем остальным интересно будет попробовать свои силы в таком деле. Профессионалы в этом плане всегда выбирают автоматическое оборудование, которое отличается максимальной эффективностью и точностью. Конечно, его приобретение не каждому лесорубу по карману, а поэтому они обходятся разными способами. И здесь среди многих любителей ведутся дискуссии на тему, какой методике лучше отдавать предпочтение:

• ручной;
• альтернативной;
• современной.

Не стоит пренебрегать признаками затупления, а при первой же необходимости приступать к операции заточки цепи бензопилы. Это позволит пользоваться ей как можно дольше.

Способы заточки цепных полотен бензопил

Различают три вида выполнения заточки цепного полотна бензопилы:

• Ручная заточка;
• На станке;
• С помощью болгарки.

Наиболее популярен ручной способ, так как необходимые инструменты, как правило, есть у всех владельцев бензопил. Однако, не следует часто использовать этот способ, так как точно определить угол наклона сложно, а неправильная заточка приведет к быстрому выходу из строя самого инструмента.

Ручная заточка напильником в домашних условиях

Самым популярным способом заточки пилы является использование напильника или надфиля. Обычно используют 2 вида — круглый и плоский. Чем больше шаг цепи, тем больше диаметр напильника или надфиля. А плоский может быть любого размера, потому как используется для ограничителя. Обязательно используйте державку, которая предназначена для закрепления круглого напильника. С ее помощью подпиливание станет верным, так как будет соблюден угол заточки. Угол заточки колеблется у разных видов пил от 25 до 35 градусов.

Последовательность выполнения работ следующая:

Установить державку с напильником. Расположить стрелки на планке параллельно шине и проверить угол заточки. Верхнее лезвие затачивается под углом 30°. Выполняем заточку по направлению вперед. Движения должны быть легкими и не резкими

Важно помнить, что каждый зуб затачивается одинаковое количество раз.

Специалисты рекомендуют точить сначала одну сторону, а потом переходить к другой. Негативной стороной этого способа является то, что в случае неправильного выбора угла заточки, цепь во время работы будет уводить в сторону. А это негативно сказывается на результате работы и функциональность бензопилы в дальнейшем.

Профессиональная заточка на станке

Заточка на профессиональном аппарате является самой желательной, потому что отличается точностью выполнения работы. К тому же, для заточки не надо прилагать никаких усилий, машинка все сделает сама. Для того, чтобы обеспечить точность заточки, необходимо использовать идущие в комплекте линейки и транспортиры. Однако, покупка станка обойдется недешево. Можно сэкономить, обратившись в специализированную мастерскую по работе с деревом.

Заточка с помощью болгарки

Затачивание с помощью болгарки не рекомендуется для применения новичками, так как требует большого опыта и сноровки. Если выбрать неправильный угол, то можно запросто испортить цепь, повредив режущие элементы. Существует два способа заточки с помощью болгарки. Первый подразумевает снятие цепи с бензопилы. Мастер закрепляет болгарку неподвижно и действует только цепью, поднося каждое звено по отдельности.

Как правильно заточить цепь бензопилы своими руками. Пошаговая инструкция

Для того чтобы правильно заточить бензопилу, нужно соблюдать некоторые правила. Умение правильно снимать и фиксировать цепочку является одним из важных факторов удачной заточки.

Что понадобится для заточки пилы в домашних условиях

Заточить цепку пилы можно как вручную, так и на специальном станке. Большинство людей выполняют эту процедуру вручную.

Однако профессионалы советуют не заниматься этим очень часто, так как это может привести к быстрому износу. Но все же бывают случаи, когда надо заточить пилу именно вручную.

Для этого продаются специальные приспособления для заточки цепей бензопил, в которые входят:

1. Круглый напильник;
2. Плоский напильник;
3. Шаблон;
4. Крючок.

Шаблон нужен для регулировки затачиваемого ограничителя глубины. А крючок предназначен для удаления пыли и опилок с цепки. Такой набор для заточки цепи бензопилы понадобится всем садоводам.

Но стоит помнить, что постоянно острить зубья ручным методом не рекомендуется по ряду причин:

• при ручной заточке зубья стачиваются неравномерно, что приводит к дисбалансу в работе;
• старые цепи со временем изнашиваются, и заточка вручную становится практически невозможной;
• режущая кромка может потерять свою нормальную форму;
• есть риск разрыва цепи со временем.

Если вы не хотите точить зубья вручную, то можно воспользоваться станком для заточки цепей бензопил. Такие машины бывают двух типов: ручные и электрические. Ручные подразумевают механическую работу руками.

Электрические

Существует еще и третий способ заточки цепки бензопилы. Метод этот достаточно новый и наверное самый простой. Достаточно всего лишь купить специальный круг для заточки цепей бензопил вместе со специальной цепью.

Это небольшое устройство

Камень этот ставится вогнутой стороной к шине. На цепке есть звенья, которые затирают камень и не дают попадать маслу на пилу. Как заточить цепь своими руками по этому методу, вы можете посмотреть на видео.

Снятие цепи с бензопилы

Чтобы снять цепку с бензопилы, для начала нужно потянуть на себя защитный щиток. Как только вы услышали защелкивающий звук, берите отвертку и ослабляйте цепочку.

Но также нужно уметь ее правильно натянуть. После того, как вы надели цепь на шину и собрали все, убедитесь, что она плотно прилегает внизу шины. Нормально натянутая цепь должна отходить от низа шины при оттягивании рукой на 3-5 мм.

Как зафиксировать и заточить цепь в домашних условиях

Чтобы понять, как правильно точить цепь бензопилы напильником, и научиться это делать в домашних условиях, нужно придерживаться следующих пошаговых инструкций. Для начала нужно правильно зафиксировать цепь. Методов фиксации есть несколько. Первый метод заключается в фиксации шины в тисках – это наиболее правильный метод.

Так вы точно можете быть уверены, что цепочка будет оставаться неподвижной. Однако есть и второй метод. Вы можете просто сесть поудобнее, зафиксировать пилу между ног на уровне коленей и приступить к заточке. Самое главное, чтобы нижняя часть шины была не ниже уровня ваших коленей.

Вот пошаговая инструкция, как точить цепь бензопилы напильником:

1. Закрепите шину бензопилы так, чтобы она находилась в стационарном положении.
2. Подберите правильный круглый напильник и державку, чтобы при заточке режущей кромки жало напильника выступало не более чем на 20 %.
3. Пометьте зуб, с которого начинаете заточку, чтобы не пойти по второму кругу.
4. Затачивая, протягивайте напильник только в одну сторону и регулярно прокручивайте его вокруг своей оси, чтобы был равномерный износ.
5. При необходимости наточите ограничитель глубины плоским напильником.

И важно помнить об угле заточки цепи бензопилы. Угол в вертикальной плоскости напильника по отношению к цепи должен составлять 90º, а в горизонтальной –30º или 10º, в зависимости от параметров пилы (под углом 10º затачиваются пилы, которые предназначены для продольной резки бревен)

Правильный угол и позицию напильника вам поможет удерживать державка.

Если вы или ваш сосед имеете станок для заточки цепей, то вам повезло. С этим оборудованием можно быстро, качественно и без особых усилий наточить вашу пилу.

1. Немного ослабьте цепь на бензопиле, прокрутив боковой винт отверткой.
2. После этого вы должны расположить бензопилу в станке таким образом, чтобы зубья были направлены на точильный камень.
3. Далее вы должны выбрать угол заточки (он зависит от типа бензопилы).
4. Установите полярность.
5. Выберите способ заточки: последовательная или через зуб.

Теперь можно приступать к самой процедуре.

Беспокоиться о том, как наточить цепь бензопилы на станке максимально точно, не стоит. Все современные автоматические точилки доведены практически до идеала. Поэтому вам просто необходимо следовать инструкциям, прописанным выше.

Использование болгарки в качестве заточного инструмента бензопилы

Можно заточить цепь бензопилы болгаркой, правда в данном случае потребуется проявить точность, так как использование этой методики не предполагает применения ограничителей. Предварительно оборудование закрепляется на верстаке или столе, для чего лучше изготовить какой-нибудь хомут. После закрепления электроинструмента его проверяют на наличие вибраций. Закреплённый электроинструмент проверяется на наличие вибраций, которые недопустимы при выполнении точных действий. Техника заточки заключается в проведении звеньев по абразивному кругу.

Помимо этого при использовании болгарки есть ещё риск допустить несколько ошибок:

• толщина удаляемого слоя не контролируется;
• высока вероятность в допущении ошибок при затачивании зубьев;
• есть опасность прорезки соединительного ушка, фиксирующего звенья.

Понятие шага и его значение

Под шагом цепи подразумевают расстояние между любыми тремя заклепками. В цепях для пил эта длина характеризует удаленность двух режущих зубьев относительно друг друга. Величина шага равняется и длине между вершинами двух соседних хвостовиков цепи (направляющие элементы, заходящие в паз шины). Для того чтобы правильно определить шаг цепи бензопилы производят замер расстояния между осями идущих подряд трех заклепок.

Конструкция цепи бензиновой пилы.

Существует обоснованная закономерность, которая гласит о том, что чем больше расстояние между режущими зубцами цепи, тем глубже они входят в распиливаемый материал. Увеличивая шаг цепи бензопилы, можно повышать ее производительность. При этом, соответственно, изменяется усилие для вращения приводной звездочки. Требуется понимать, что чем выше шаг, тем больше силы нужно приложить для ее протяжки во время распиловки материала и тем больше должна быть мощность двигателя.

Современные производители бензиновых пил используют три основных вида пилящих цепей со следующими значениями шага, измеряемого в дюймах:

• 0.325;
• 0.375 (применяют в классификации маркировку 3/8);
• 0.404.

От шага цепи зависит качество и точность создаваемого реза в материале. Если качество разрезания при работе бензопилой не имеет глобального значения, то точность реза иногда важна при роспуске бревен или досок, для этого нужно учитывать зависимость шага пилы на роспуск древесины по заданным разметкам.

Положение напильника при заточке цепи бензопилы.

Чем выше расстояние между зубьями, тем больше возникает вибраций и паразитирующих сил, стремящихся смещать его рабочую шину в разных направлениях ,и тем грубее создаваемый распил из-за разрывов волокон дерева. Соответственно, повышается усилие для удержания пилы в руках.

Правило подбора цепи указывает на то, что шаг между зубьями прямо пропорционален производительности, запасу мощности мотора и обратно пропорционален точности создаваемого реза.

Правила заточки

Однотипные участки каждого звена должны подвергаться равномерной обработке. В противном случае, если на каком-то одном участке будет излишняя выборка металла, то в конечном итоге это приводит к дисбалансу, неравномерности хода и рывкам в ходе работы бензопилы. Нагрузка на механизм в разы увеличивается, что в свою очередь грозит разрывом цепи.

Поэтому проводить операцию под необходимым углом заточки цепи бензопилы штиль 180 (как впрочем, и любого другого инструмента) следует с особой осторожностью, избегая чрезмерного усилия. Сама процедура производится последовательно, то есть начинать нужно с одной стороны, потом заканчивать с другой.

В некоторых случаях можно наблюдать, что какая-то одна режущая кромка (или несколько) сточилась сильнее. Так бывает, когда цепь на своем пути наскочила на сучок, что встречается при распиле твердых пород древесины. Тогда необходимо определить какой из зубов сточился больше всех и по нему равнять все остальные звенья.

После того, как заточка будет завершена, следует продуть цепь воздухом от компрессора либо насоса, а потом поместить ее в емкость с моторным маслом на короткое время. Обычно мало кто так делает, но для цепи это будет полезно.

Популярные производители

На современном рынке полно предложений от производителей. Но есть компании, которые проверены временем. Именно их продукции отдают предпочтение владельцы циркулярных пил. Краткий список популярных брендов таков:

CMT. Компания появилась на территории Италии в далеком 1962 году. Производство перенесено в Китай, а в Европе остался лишь головной офис.

«Макита». Годом основания фирмы стал 1915. С тех пор прошло много времени, но японская продукция по-прежнему популярна по всему миру.

«Бош». Это название давно стало символом непревзойденного качества. Пильные диски под торговой маркой Bosh — желанные гости в каждой домашней мастерской.

«Атака». Организация появилась в 1998 году на территории России. Ее по праву можно назвать старейшим поставщиком расходников на отечественном рынке.

Metabo. Название произошло от немецкого наименования ручной дрели. Сборка первой продукции началась в Германии после 1924 года.

Dewalt. Победное шествие компании по планете стартовало в США. Начиная с 1922 года под брендом выпускают оснастку для электроинструмента.

В передовых технологиях разобраться непросто. Изготовители оснастки постоянно совершенствуют свои производства. Предлагаем посмотреть видео, которое поможет сделать правильный выбор и узнать много полезной информации:

Электрические и ручные станки для заточки

Качественная заточка цепи напильником не всегда возможна при длительной эксплуатации механизма без регулярного технического обслуживания или при частом соприкосновении зубцов с камнями и другими твердыми частями грунта, при которых они значительно деформируются и теряют свою форму. В этом случае применяются электрические и ручные станки. Первые оборудуются кругами для заточки, приводящимися во вращение энергией электрического тока, вторые представляют собой разновидность механических приспособлений.

Принцип действия ручных станков для заточки напоминает пилу лучкового типа, в которой вместо полотна укрепляется напильник круглого сечения соответствующей длины. Довольно замысловатое устройство при механической настройке дает возможность расположить инструмент с нужной ориентацией к контрольному зубцу наименьшего размера, который затачивается несколькими движениями.

Параметры угла заточки сохраняются при коррекции следующего режущего элемента, таким образом, быстро и качественно выполняется не только заточка, но и правка цепи под единый размер зубцов. Для обработки ограничителя ручным станком необходимо вместо напильника круглой формы вставить плоский инструмент.

Существенно облегчает и упрощает процесс выполнения работы применение электрического станка. Угол заточки на этом агрегате обеспечивается точной системой настройки, позволяющей подвести точильный круг с выверенной ориентацией непосредственно к режущей кромке обрабатываемой поверхности, при этом осуществляется автоматическая фиксация шины.

Устройство цепи

Заточенная цепь – это залог безопасной, продуктивной и качественной работы любой бензопилы. Работать на затупленном режущем элементе практически невозможно, так как пила будет «ходить», вибрировать и соскальзывать. К тому же оператору придется прикладывать максимум усилий, чтобы распилить дерево, а это значительно снижает производительность.Цепь бензопилы устроена достаточно просто. Главными ее элементами являются зубья, которые и учавствуют в распиле. Они должны быть максимально острыми, чтобы справится с любым типом древесины, имеющей различную плотность. Они расположены с двух сторон цепи и во время ее вращения чередуются.

Таким образом, не сложно догадаться, что все зубья должны быть наточенными, чтобы инструмент работал качественно. Производитель изготавливают режущий элемент из прочного и надежного материала – специальной закаленной стали которая легко поддается заточке. Кроме зубьев нельзя не отметить звенья, грани и ограничители, которые также являются составными частями цепи.

Заметить необходимость заточки очень просто6

• Во-первых, она со старта начинает соскальзывать с древесины.
• Во-вторых, при распиле инструмент вибрирует в руках мастера.

Чем чаще используется инструмент, тем быстрее он тупится и требует заточки. Если ее своевременно не проводить можно травмироваться, так как затупленные звенья могут соскальзывать с древесины, и если нет автоматического тормоза, то оператор может пораниться. Остроту цепи нужно проверять перед каждым началом работы, особенно если инструмент длительное время пролежал без дела

Важно учесть, что при каждой заточке металл стачивается и становится меньше, поэтому бесконечно это делать нельзя

Цепи для бензопилы. Как выбрать? Как устроена? Видео.

Лесорубов-профессионалов и новичков в этом деле отличает между собой то, что первые точно понимают, как определить качество бензопилы. Брать в расчет одну только мощность устройства смысла мало, так как определяющее значение имеет конфигурация режущего элемента. В случае с бензопилой, этим элементом является цепь, которая состоит из режущих, ведущих и соединительных звеньев. Режущее звено включает в себя ограничитель глубины и саму режущую часть, работа которого чем-то похожа на рубанок, то есть, толщина стружки зависит от того, насколько сильно будет выдвинута верхняя кромка. Ведущее звено берет на себя функцию вращения цепи по пазу и распределение смазывающего вещества, а соединительные звенья предназначены для того, чтобы соединить остальные элементы цепи между собой. Их конструирование происходит всегда под строгим углом, то же самое относится и к последующей заточке, так как малейшее изменение угла в ту или иную сторону приведет к тому, что бензопила не будет работать.

Первый раз подобные инструменты стали использоваться еще в 1920 году, но тогда зубья были плоскими и прямыми, что не могло не сказаться на конечном результате резки, да и работать с такой пилой было достаточно трудно. Определенный прорыв в данной области случился в 1947 году, когда был введен принципиально новый тип зубьев цепи — Г-образная форма позволила выполнять распил материала значительно быстрее, кроме того, процесс заточки зубьев упростился, поэтому неудивительно, что изобретение Джозефа Кокса, который и предложил такую идею, за короткий срок стало лидером продаж. Если рассматривать именно наши дни, то до нас дошел практически такой же вариант бензопилы, в основе которой лежит цепная система с серпообразным режущим профилем, для которого тип древесины не играет существенной роли.

Признаки затупившейся цепи и последствия дальнейшей эксплуатации

Не следует путать сложность работы затупившейся бензопилой с трудностью распила древесины твердых пород или сильно пересушенного бревна. Во всех этих случаях снижается скорость проведения операции, но тупой инструмент имеет определенный характер поведения – признаки, по которым можно судить о необходимости заточки:

• бензопила не сразу вгрызается в ствол дерева, как бы шлифует, смещаясь от места контакта;
• во время распила мягких пород инструмент вяло входит в толщу древесины, приходится давить на шину;
• стружка из крупной с характерными продолговатыми частицами превращается в мелкую тирсу, которая очень редко осыпается;
• цепь быстро нагревается, слышен неприятный запах подгорающего масла для смазки направляющей шины.

Кроме этих тревожных сигналов, всегда после попадания цепью по металлическим гвоздям, проволоке или зарывании бензопилой в грунт можно быть на сто процентов уверенным в необходимости последующей заточки режущих кромок.

Что же может произойти с инструментом в дальнейшем, если проигнорировать проблему? Самое безобидное – бензопилой будет невозможно работать, в конце концов это надоест и вынудит все же обслужить агрегат. Но приверженцы поговорки «Сила есть ума не надо» могут прийти к следующему итогу:

• лишняя нагрузка на организм, ведь приходится, говоря откровенно, давить на инструмент, чтобы он пилил;
• перерасход топлива до 30%, который объясняется необходимостью прохождения большего цикла оборотов для достижения одного и того же результата;
• ускоренный износ шины и других частей бензопилы.

Кроме всех этих отрицательных последствий затупления пилы, велика вероятность заклинивания цепи в стволе и получения травмы оператором, выполняющим работу.

Как наточить цепь бензопилы в домашних условиях напильником

Правильно заточить цепь бензопилы напильником поможет инструмент исключительно круглого сечения. Параметры напильника определяются размерами самой пилы

Важно знать шаг расположения зубьев. Одного круглого точила недостаточно

Для заточки и правки цепей, используются два вида инструмента. Первый, это напильник круглого сечения с диаметром, соответствующим диаметру закругления рабочей кромки пильного зуба. Для обработки ограничителя глубины пиления направляющего зуба нужен плоский напильник.

Заточку можно выполнять вручную, используя круглый напильник рабочим диаметром 4…5,5 мм

Крайне важно правильно устанавливать инструмент относительно затачиваемого зуба. Верхняя кромка рабочей части напильника располагается примерно на пятую часть выше верхней кромки обрабатываемой детали

Инструмент удерживают перпендикулярно оси цепи под углом в 25º…30º к верхней кромке зуба.

Для заточки пильных цепей бытового инструмента, применяются круглые напильники диаметром 4 и 4,8 мм, так как у них маленький зуб. Для профессиональных моделей используют более мощные цепи с большим зубом. Поэтому нужны напильники диаметром 5,2 и 5,5 мм.

Для заточки ограничителя потребуется плоский напильник, а для очистки места проведения работ – крючок, снимающий образующиеся опилки. В продаже имеются также специальные державки, на которых проградуированы линии направления движения напильника относительно оси цепи. Державка может быть установлена на зуб сверху, опираясь на его верхнюю кромку. Поскольку её высота адаптирована под определённый шаг цепи, то это приспособление следует выбирать применительно к бензопилам конкретных моделей и торговых марок. Минимально необходимый комплект для того, чтобы получить верный угол заточки цепи ручным способом, представлен на фото.

Комплект заточного инструмента и приспособлений ФОТО: proinstrumentinfo.ru

Ручная заточка экономит материальные средства, позволяет выполнять работу в полевых условиях. Сначала надо установить инструмент на ровную площадку. Если работа выполняется в лесу, для этого хорошо подойдёт обрезок бревна большого диаметра. Далее нужно провести осмотр пильной цепи на наличие каких-либо дефектов, это могут быть трещины, полностью отломленные зубья. После осмотра, нужно установить тормоз в рабочее состояние, тем самым заблокировав движение по шине цепи, которая во время заточки напильником должна быть натянута.

Напильник для заточки цепей бензопил: виды и советы по выбору

Диаметр круглого напильника выбирают по шагу пильной цепи. Показателям шага 1,3 и 1,6 мм соответствуют напильники диаметром 4 и 5,2 мм. Плоский инструмент потребуется для уменьшения высоты упоров режущих звеньев.

Как правильно заточить цепь бензопилы напильником

На обрабатываемом участке надо закрепить шаблоны и лекала. Они будут давать нужное направление напильнику, облегчая процесс. Когда все подготовительные работы проделаны, можно приступать непосредственно к заточке цепи.

По правилам, надо заточить зубья одного направления, затем – другого. Работа начинается с лёгких нажатий напильником в направлении от себя, давление постепенно увеличивается. Обратный ход напильника – без нажатия. Круглый инструмент надо непрерывно вращать вдоль своей оси. Заточка цепи производится движениями изнутри зуба наружу. При этом, напильник должен располагаться параллельно специальной метке на цепи, которая наносится изготовителем для указания стандартного угла заточки.

Затачиваемый зуб должен располагаться примерно посредине шины, это необходимо для удобства проведения работ. В процессе обработки нужно продвигать цепь по шине, не забывая каждый раз устанавливать тормоз в рабочее положение.

Угол наклона инструмента должен быть прямым, а угол заточки цепи бензопилы по горизонтали — острым, при этом, допускаются его изменения в диапазоне от 10º до 30º. За основу нужно брать наименьший зуб в ряду. Шину перевернуть и выполнить аналогичную работу для зубцов, которые идут в противоположном направлении. Недостатком этого способ заточки являются большие временные затраты.

Заточка цепи напильником ФОТО: proinstrumentinfo.ru

Можно в патрон электродрели или шуруповёрта вставить круглый напильник с отломанной ручкой. Получится очень удобное механизированное устройство для заточки.

Заточка цепи дрелью с напильником ФОТО: youtube.com

Таблицы размеров пильных цепей и шин для бензопил по моделям

Это определяющий параметр, и в зависимости от его значения все существующие цепи подразделяются на пять групп с шагом 1/4’’, 0,325’’, 3/8’’, 0,404’’ и 3/4’’.Шаг 1/4’’ (6,35 мм) свойственен небольшим цепям, устанавливаемым на маломощные одноручные пилы.

Цепи с шагами 0,325’’ (8,25 мм) и 3/8’’ (9,3 мм) — наиболее распространенные варианты. Более 80% производимых по всему миру пил комплектуются именно ими.

Шаги 0,404’’ (10,26 мм) и 3/4’’ (19,05 мм) отличают цепи с более крупными звеньями и повышенной производительностью. В течение нескольких десятилетий ими комплектовали пилы российского производства, но сейчас устанавливают лишь на мощные валочные пилы и харвестерное оборудование.

Чем больше шаг цепи, тем крупнее составляющие ее звенья и тем выше ее производительность, но шире пропил. Для преодоления возрастающего сопротивления резанию требуется более мощная пила. У цепей с маленьким шагом другие преимущества — большее число зубьев на единицу длины, плавное движение в пропиле и, соответственно, сниженная вибрация, более чистый рез.

Толщина ведущего звена. Во время работы цепь скользит в пазу шины, и это скольжение должно быть плавным, без зацепов и в то же время без лишней «болтанки». Толщина хвостовика и толщина паза должны строго соответствовать друг другу, что повышает надежность посадки цепи и исключает вероятность ее «соскока». Все предусмотрено пять стандартных размеров:

• 1,1 мм (0,043’’) для маломощных пил
• 1,3 мм (0,050’’) бытовые и полупрофессиональные цепи,
• 1,5 мм (0,058’’) мощные и производительные пилы,
• 1,6 мм (0,063’’) и 2,0 мм (0,080’’) высокопрофессиональные пилы.

Назначение использования накладывает свои требования к используемым цепям. Например, при необходимости распиловки твердой и загрязненной древесины или при сносе и строительстве сооружений — лучше использовать специальные твердосплавные цепи Picco Duro или Rapid Duro, имеющие твердосплавные зубья или накладки, дающие им непревзойденную прочность и долговечность использования. Некоторые работы просто невозможно выполнить без их помощи.

Так же известно, что для продольной распиловки древесины (вдоль волокон) желательно использовать специальные цепи. Основное различие между цепями продольного и поперечного типа — это углы атаки режущих звеньев. Для цепей поперечного пиления они составляют 25–35 градусов. У цепей для продольного пиления (например цепи Stihl Picco Micro X) углы более острые — от 5 до 15 градусов.

Использование цепей несообразно их назначения приводит либо к пониженной производительности, либо к повышенной «агрессивности», сильной вибрации и дополнительной нагрузке на двигатель бензопилы.

Дополнительными характеристиками цепи являются высота профиля и глубина резанья.

Высота профиля.

Цепи бывают высоко- и низкопрофильными в зависимости от высоты режущей кромки над плоскостью направляющей шины. Высокопрофильные цепи, обычно, используют в профессиональных целях для получения максимальной производительности пиления. Низкопрофильные цепи устанавливают на бензопилы бытового и любительского класса, т.к. благодаря увеличенной площади опоры режущих звеньев и сниженной толщине срезаемой стружки они более безопасны.

Глубина резания — это величина зазора между верхней гранью зуба и ограничителем пропила, регулирующая толщину стружки. Чаще всего встречаются образцы с зазорами в 0,025 дюйма (или 0,635 мм) и 0,030 дюйма (или 0,762 мм), реже — с зазорами до 0,07 дюйма (или 1,778 мм), последние предназначены для агрегатов машинной валки леса.

Пильные цепи для продольного пиления бензопилой

Современная цепь для продольного пиления представлена достаточно сложной конструкцией, которая изготавливается при применении высококачественной стали, характеризующейся повышенной износоустойчивостью и коррозионной стойкостью. Среди особенностей можно отметить следующее:

1. Конструкция представлена отдельными звеньями, которые соединены между собой особым способом. За счет этого обеспечивается высокий уровень гибкости, цепь для продольного пиления может повторять сложную форму шины.
2. Есть несколько различных пластин по предназначению: режущие, направляющие и соединительные. Режущие проводят непосредственное снятие материала.

Естественный процесс эксплуатации становится причиной, по которой происходит износ режущих пластин. Кроме этого, нарушение рекомендаций по эксплуатации также могут привести к подобному результату, к примеру, если в зону резания попал грунт.

Именно поэтому все обладатели подобного инструмента должны уделить внимание тому, каким именно образом проводится заточка.
