Размер напильника для заточки цепи бензопилы

Внешние признаки затупления зуба бензопилы

Среди наиболее популярных бензопил по праву находятся инструменты австрийской фирмы Stihl, в частности, Штиль-180 (если точно, то Stihl MS-180-14’’). Такой бензопилой можно и сучья обрезать, и со средними по диаметру ветками справиться – мощность в 1500 Вт вполне это позволяет. Несмотря на качественную сталь, которую указанная торговая марка (китайские подделки не рассматриваем!) использует для изготовления зубьев, самостоятельная заточка потребует сноровки и времени.

Следует обратить внимание на следующие внешние признаки затупления режущей цепи:

1. На рабочем угле зуба появился конический участок.
2. При переходе от рабочего угла к верхней грани визуально различается радиусное закругление.
3. В момент начальной подачи даже при сравнительно малой её интенсивности, внедрение рабочей кромки зуба в толщу древесины выполняется с большим сопротивлением.
4. На стадии установившегося реза цепь бензопилы начинает вибрировать, а уровень шума бензопилы заметно возрастает.
5. При пилении в продольном направлении поверхность реза имеет грубые вырывы и сколы древесины. Сама стружка становится значительно меньше по своим размерам.

Пробный тест проводят на сухостое, и ни в коем случае не на древесине с повышенной влажностью. Частота заточки зависит от основного направления пиления. Если оно выполняется преимущественно в осевом направлении, то заточку придётся выполнять значительно чаще.

Сколько стоит цепь и какую выбрать

Чтобы грамотно подобрать цепь для бензопилы, обратите внимание на следующие факторы:

1. Подбирайте деталь в соответствии с моделью, мощностью и характеристиками бензопилы.
2. Учитывайте интенсивность работ, длительность срока службы.
3. Сопоставьте марку агрегата и соответствие деталей от других производителей.
4. Учитывайте шаг пильного комплекта и угол заточки режущего зуба.
5. Обратите внимание на длину шины и размеры цепи.

Понять, какая цепь лучше сложно. Многое зависит от материала, который пилится, манеры и характера работы, способа распилки.

Для умеренной эксплуатации приобретайте изделие шагом 0,325 дюйма, для больших нагрузок подойдет шаг в 3/8 дюйма. Отталкиваясь от угла заточки, для высокого уровня нагрузки на инструмент выбирайте деталь с заточкой в 30°, для повышенной эксплуатации и обработки сырого, промерзшего дерева — угол в 10°.

От этих же факторов зависит и стоимость. Цена цепей для бензопил Штиль стартует от 500 рублей в зависимости от характеристик и назначения.

Для использования в профессиональной сфере, проведения аварийно-спасательных работ, для резки металлической арматуры и бетона используются режущие элементы с твердосплавным покрытием. Победитовая цепь для бензопилы обладает длительным сроком службы, используется на пилах с моторами высокой мощности.

Швейцарская компания Stihl — одна из ведущих в мире. Выбирайте качественный инструмент и комплектующие. Не забывайте о технике безопасности.

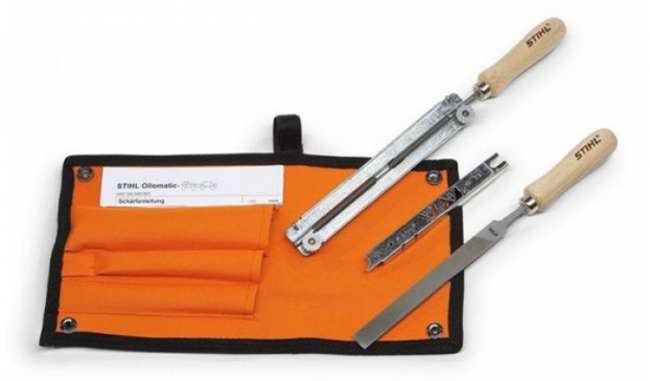

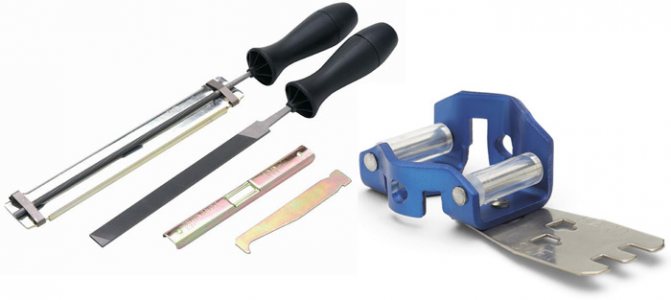

Что входит в комплект заточки?

При отсутствии специального станка придётся обойтись напильником для заточки цепи бензопилы (точнее, не одним, а двумя). Необходим также специальный шаблон, при помощи которого можно проконтролировать текущее значение угла заточки. Таким образом, базовый набор заточной оснастки включает в себя:

1. Круглый напильник с диаметром сечения 4.5…5 мм.
2. Державку со специальными линиями позиционирования, при помощи которых инструмент можно с необходимой точностью разместить на верхней грани. Державка снабжается участком, который опирается на поверхность ограничителя глубины реза.
3. Плоский напильник, которым производится заточка самого ограничителя.
4. Крючок, который снимает опилки, образующиеся в процессе заточки.

Следует отметить, что ручная заточка эффективна только тогда, когда признаки затупления бензопилы установлены весьма оперативно, и износ — сравнительно небольшой. В противном случае потребуются более сложные и дорогие специализированные станки. Станки ручного типа размерного ряда FUG подходят и для работ с зубьями бензопил Штиль-180. Их преимущество в том, что возможно качественно заточить зубья, износ которых оказался резко неравномерным.

Специалисты советуют приобретать наборы таких напильников одновременно с покупкой самой пилы, либо, в крайнем случае, в том же магазине. Ибо универсального напильника для заточки бензопилы разных производителей не существует.

Кроме длины, важно верно определиться с видом имеющихся насечек. Они могут быть с нарезанными или насечёнными зубьями. Для заточки лучше насечённые, потому что в противном случае угол нарезки колеблется в более широком диапазоне значений (70±10 0 ), что для обработки зуба бензопилы неприемлемо.

В качестве материала напильника для заточки цепи бензопилы стоит принимать инструментальную сталь У13 или У13А по ГОСТ 1435. Другие варианты для заточных работ с зубьями бензопилы не подходят.

Отечественная инструментальная промышленность производит специальную размерную линейку напильников по металлу «Зубр», которые предназначены именно для ручной заточки зубьев бензопил. Цена требуемых номеров инструмента колеблется в пределах 300…350 руб.

Способы проведения заточки

Чтобы заточить инструмент, можно обратиться к услугам мастеров, которые не только знают, какой необходим угол заточки цепей бензопил, но и сделают всю работу быстро и на профессиональном уровне. Как правило, стоимость таких услуг не так высока, но качество, наоборот, очень даже высоко! Такой вариант подходит тем любителям рубки леса, у которых нет желания возиться со своим инструментом.

На державке с круглым ратфилем имеются полосы, дозволяющие верно позиционировать ее относительно цепи. Державка устанавливается на затачиваемый зуб в согласовании с линиями ориентации. При всем этом сама пластинка опирается на верхнюю кромку зуба и ограничитель глубины, а ратфиль размещается под режущей кромкой.

Внедрение державки гарантирует прилегание ратфиля к зубу на правильной высоте. Заточка цепи бензопилы, купить все для заточки цепи. Для различных шагов пильной цепи есть разные державки. Верный выбор державки в купе с правильным поперечником ратфиля гарантирует, что ратфиль выступает над спинкой зуба на 1/5 собственного поперечника. Используйте только особые ратфили для заточки пильных цепей.

Последовательность операций при заточке

Качественная заточка зубьев предполагает строгое соблюдение следующих правил:

1. Напильник для заточки бензопилы следует размещать строго перпендикулярно направлению перемещения зубьев пилы в вертикальном направлении, и под углом 15…20 0 – в горизонтальном. Последнее контролируется при помощи державки.
2. Круглый напильник в зеве зуба должен обязательно располагаться несколько выше его кромки (для напильника №5 это примерно 1…1.5 мм).
3. На зуб устанавливается державка, линии которой покажут точное направление перемещения напильника в горизонтальной плоскости.
4. После нескольких движений напильника поверхность заточки покрывается намагниченной стружкой, которую следует тут же снимать крючком.
5. Заточку начинают в направлении от себя, не применяя при этом излишних усилий: насечки должны мягко входить в металл зуба. Рекомендуется сделать несколько движений, после чего повернуть напильник на 20…30 0 , с тем, чтобы износ насечек происходил более равномерно.
6. Заточку рекомендуется выполнять «через зуб»: вначале заточить зубья одного направления, а затем – другого.
7. Давление на напильник в ходе заточки должно быть постоянным, как и количество возвратно-поступательных движений по затачиваемому зубу.

Читать также: Красивый объемный широкий браслет из бисера

При заточке ограничителя глубины поступают следующим образом. На ограничитель накладывается шаблон. Когда прорезь ограничителя войдёт в паз шаблона, устанавливают высоту изношенного участка, которую и снимают при помощи плоского напильника. Шаблон устанавливают одной из двух сторон — Hard или Soft, что соответствует твёрдой, либо мягкой древесине.

Заточка будет идти легче, если шину бензопилы зажать в слесарные тиски. Интервалы между заточками можно увеличить, если своевременно контролировать правильность натяжения цепи, следить за состоянием ограничителя, регулярно смазывать все подвижные элементы, и периодически заменять ведущую звёздочку.

«Лесорубу, работающему тупым топором, посоветовали: — Наточи топор.

Он ответил: — Времени нет. Лес валить надо. »

Всем читателям большой привет!

Сегодня решил поведать об инструменте, без которого, как мне кажется, сегодня просто нельзя. Хороший инструмент должен хорошо работать, а это во многом зависит от его хозяина.

Уборка в осеннем саду, заготовка дровишек к зиме, строительство бани, ремонт деревянного забора потребуют не только время и желания, но и готовности «режущего» инструмента. Если это бензопила, то она должна быть правильно заточенной.

Конечно, есть платные специалисты, а у Вас, например, есть лишние деньги… Но мы знаем, что такая процедура выполняется периодически и поэтому возникает естественный вопрос: как наточить цепь бензопилы в домашних условиях? Про то и расскажу. Поехали!

Из этой статьи вы узнаете:

Современный метод

Это самая простая и медлительная методика по заточке зубьев цепи. Тем не менее способ хорош, когда заточка производится на месте в лесу. Не возить же все время с собой целый станок?! Но тут стоит быть точнее – подразумевается не один инструмент, а целый набор, куда включены:

• плоский напильник;
• круглый напильник;
• шаблон.

Сейчас читают: Система Смазки Цепи Бензопилы Штиль

Каждый из них выполняет свои обязанности. Основное предназначение плоского инструмента заключается в заточке ограничителя глубины.

Круглый напильник уже выполняет главную операцию, делает режущие кромки острее. При этом для каждой цепи требуется определенный диаметр инструмента:

• шаг ¼ дюйма – 4 мм;
• шаг 0,325 – 4,8 мм;
• шаг 3/8 дюйма – 5,2 мм;
• шаг 0,404 – 5,5 мм.

Для цепей Picco, которыми оснащаются бензопилы “Штиль” 180 с шагом 3/8 и четверть дюйма, также подойдет напильник диаметром 4 мм. Важно правильно его держать. Относительно вертикальной плоскости напильник нужно располагать строго перпендикулярно цепи, а в отношении горизонтальной – под небольшим углом (около 30°). Конкретный угол заточки выбирается в зависимости от потребностей, но в пределах 25-35°.

В отличие от заточки цепи бензопилы на станке, угол здесь можно установить при помощи шаблона, который считается полезным помощником. Для этого он снабжен двумя прорезями: SOFT/S (для мягкой древесины) и HARD/H (для твердой породы). Шаблон следует закреплять над цепью, что наделяет его привилегиями ограничителя.

Только следует учитывать, что данный метод не предназначен для постоянного применения, а служит лишь в качестве правки лезвий. Слишком частое использование напильника со временем приводит к изнашиванию цепи, а сами зубья будут затачиваться неравномерно.

Практически каждого непрофессионала волнует вопрос, какой угол заточки цепи бензопилы на станке? Постоянно пользоваться напильником не получится, болгарку использовать сложно, а для новичков эта процедура и вовсе опасна. Тут уж ничего не поделаешь, приходится использовать станки, которые могут быть как механическими, так и электрическими.

С ручным станком придется трудиться целую «вечность», а от использования электрического аналога получаешь удовольствие. Напильник для цепи. Самым важным параметром напильника для заточки цепи (штиль 180). Сегодня на выбор существуют самые разнообразные модели, которые обеспечивают

• правильный угол заточки;
• высокий уровень качества работы;
• высокую скорость заточки.

Также стоит отметить, что заточка производится равномерно в отношении всех звеньев. Все, что нужно – это включить оборудование в сеть, установить требуемый угол, наслаждаться зрелищем или заняться другими делами. Стоимость таких станков варьируется от 2 до 4 тысяч рублей. Но самое главное – определить угол заточки цепи бензопилы “Штиль” на станке не составит труда.

Хоть с ручным оборудованием возиться долго – процесс очень длительный, но стоит оно в разы дешевле. По внешнему виду станок напоминает лучковую пилу, только вместо полотна – напильник круглой формы. В основу также берется наименьший зуб. При этом для заточки хватает двух или трех движений, после чего можно переходить к следующему звену. При необходимости обработать ограничитель – меняется напильник (круглый сменяется плоским).

Вначале о страшилках

Будете пилить тупой бензопилой, получите три отрицательных фактора:

1. Снизите КПД Вашего процесса. Например, вместо двух кубов, напилите один (за то же время);
2. Подвергнете интенсивному износу механизм, с риском разрушения ведущей звёздочки и шины;
3. Получите повышенный расход топлива;

Есть ещё четвёртый, возможно не столь значимый фактор – «рваный» срез спила.

И конечно, больше устанете, будете (возможно) злиться на самого себя, типа «чего мне дураку, не наточить заранее, теперь мучайся…»

Вот вам тест-вопрос (фото справа). Догадайтесь, какая стружка «вышла» из-под острой и тупой цепи? (ответ будет ниже).

Как понять, что цепь затупилась

• Повышенные физические усилия;
• Провисание (растягивание) цепи;
• Вибрация и «подтормаживающее» прохождение распила;
• Неточность распила и изменение вида опилок (они становятся неровными с острыми «игольчатыми» краями, мелкими и пыльными). Это уже ответ на тест.

«По мнению экспертов и по моему тоже: хорошо заточенные зубья, важнее мощности движка.»

Почему тупится? Причины, в общем, известны, но назову основные:

• Интенсивная или объёмная работа;
• Случайное соприкосновение с камнем, землёй, твёрдыми сучками и т.п.;
• Неумелое обращение (широкое понятие).

Как определить необходимость заточки?

Все очень просто, при использовании бензопилы посмотрите на полученные от работы опилки, если они выглядят нестандартно и похожи на пыль, цепь скорее всего нужно затачивать либо вовсе менять. Все зависит от длительности и правильности эксплуатации. Обратите внимание, что проверять пригодность цепи нужно на сухих деревьях, не используйте мокрую древесину.

Т акже если пилить в продольном направлении, определить износ цепи можно путем обнаружения на поверхности реза грубых дефектов в виде сколов дерева и вырывов в месте пила. К другим заметным признакам можно отнести:

Во время перехода к верхней грани от рабочего места бензопилы вы замечаете иное радиусное закругление;

При наличии реза бензопила в процессе может вибрировать, увеличивается шумность;

Увеличивается сопротивление при первых попытках начать пиление древесины.

Будьте внимательны при работе с не заточенными цепями, в противном случае вас ожидает перегрев бензопилы и появление дефектов на цилиндре.

Чем точить цепь бензопилы?

Если вы не хотите менять цепь по несколько раз в год, процедуру заточки можно произвести самостоятельно при помощи нехитрых приспособлений. К основным способам можно отнести:

Станок. Обычно имеется у мастеров или специальных сервисных центров, поэтому процедура хоть и эффективна, но не столь доступна. Станок также используется для тех цепей, которые имеют сильный износ ;

Болгарка. Без опыта лучше не пытаться, заточка болгаркой требует определенных знаний. В противном случае вы повредите цепь;

Напильник. Самый простой и популярный инструмент для заточки, небольшие размеры позволяют носить напильник с собой и проводить заточку прямо на месте работы.

О зубьях бензопилы

Зубья бензопилы имеют специфическую геометрию. Надо понимать и знать, какая их часть подлежит заточке. Вообще «логика» среза древесины напоминает рубанок.

Режущая поверхность состоит из двух кромок. Одна боковая, другая — немного скошенная. Ограничительный элемент глубины пропила регулирует габарит стружки в толщине. Рассмотрим подробнее. Элементы режуще-рабочего звена устроены так:

1. Основание с отверстиями под ось;
2. Лопатка зуба;
3. Ограничитель глубины пропила;
4. Торцевая грань лезвия (размещение – по вертикали);
5. Верхняя грань лезвия (размещение – горизонтально);

Заточенная кромка Затупленная После прикосновения с грунтом

После заточки, высота ограничителя и угол заточенных рабочих кромок, не должны сильно отличаться от параметров заданных производителем. Это важное условие и за ним нужен «глаз да глаз». Иначе, пила не будет работать, как положено.

Нельзя чрезмерно стачивать или менять расположение звеньев. От идентичности их расположения зависит нормальная работа инструмента. В противном случае, вероятны повышенные нагрузки на корпус, шину и двигатель. Срез может получаться кривым. Также есть небольшая вероятность разрыва цепи.

Почему рвется цепь

Владельцу бензопилы возможно придется столкнуться с такой проблемой, как разрыв пилющего полотна. Если это случилось, необходимо выяснить причины поломки.

Чаще всего главная причина — неблагоприятные факторы извне:

• натяжение сверх меры;
• износ направляющей шины или несоответствие хвостовиков ширине рабочего паза;
• эксплуатация пильного комплекта с высокими нагрузками длительное время;
• перегрев детали из-за отсутствия смазки;
• несоответствие детали типу шины и конфигурации венца ведущей звездочки.

Сейчас читают: Почему цепь бензопилы уводит в сторону — Про стройку и не только

Возможные способы и методы заточки цепи

Работаем напильником

Лучшее решение – это простые «прибамбасы» для точильных работ. В этот набор входит круглый и плоский напильник, особые державки, шаблон-калибр, крючок для удаления стружки и пр. Конструктивно, «приспособы» могут отличаться, но функционал имеет общую логику.

Диаметр круглого напильника напрямую зависит от размера цепи:

• — Цепи с ø 1,3 – требуют напильник ø 4 мм (применяется гораздо чаще);
• — Цепи с ø 1,6 – требуют напильник ø 5,2 мм;
• — Для заточки ограничителя глубины, используют плоский напильник.

Процесс заточки

1. Предварительно «включив» цепной тормоз, крепко зажмите шину бензопилы в тиски (крепко зажатая пила – залог успешной заточки)
2. Установите шаблон так, чтобы «стрелка» была направлена к «носу» шины. Обязательно пометьте (можно мелом) тот зуб, с которого начали заточку, иначе можете пойти по второму кругу;
3. Выполняйте заточку в сторону, указанную стрелками. Помните, на каждом зубе цепи имеется специальная заводская насечка. Она указывает максимальный угол заточки.
4. Кроме режущего зуба, на каждом звене имеются ограничители. Их заточка проводится по мере надобности. Это необходимо в том случае, когда в результате заточек снижается высота зуба, и появляются проблемы в работе бензопилы. Как правило, ограничитель подтачивают через 2-3 заточки зубьев;

Читать также: Сборка электрощита для частного дома 380в 15квт

«Если навыков в заточке нет, лучше начинать с недорогих цепей».

Рекомендации:

• Напильник не должен заходить за верхнюю часть режущей кромки, более чем на 1/5 рабочей части напильника. Нажим проводится с одинаковым усилием;
• Движение точильного инструмента выполняется в одну сторону «от себя», причём кол-во движений для каждого зуба должно быть равным;
• Для заточки вертикальной плоскости, положение напильника должно быть под прямым углом;
• Для заточки горизонтальной плоскости, положение напильника, под углом 20-30°
• Если есть зубья разной высоты, ориентир – самый маленький.

Достоинства: Возможность «зарядить пилу» в полевых условиях. При этом дёшево.

Недостатки: Занимает время и силу. При этом быстро «убивает» напильник. Кстати, о напильниках: лучше заплатить немного больше и взять качественный товар , чем приобрести за 40-50 рублей и выбросить его после первой же заточки (проверено на практике). И ещё, если цепь так «хорошо пропахала» почву, что её режущая кромка изменила первоначальную форму, точить напильником – трудно и совсем не быстро.

Точим болгаркой

Профессионалы считают данную работу, первобытной. Есть риск повреждения шины, и не только.

Процесс (с виду легко, но на самом деле — сложно)

1. Цепь также остаётся на шине;
2. Крепим на болгарку отрезной диск по металлу толщиной 1,5-2 мм. Желательно брать не новый, то есть, с подработанной кромкой;
3. Перед цепью и шиной ставим преграду (щепка сойдёт);
4. Проводим заточку под нужным углом;
5. По завершении работы, цепь надо, как следует, подтянуть.

При профессиональном подходе и «набитой руке», количество заточек может в данном случае быть более 7.

«Новичку, лучше не «экспериментировать» с пилой, цепью и. своими частями тела!»

Достоинства метода: Быстро, дёшево и не отнимает силы;

Недостатки: Нужны особые навыки, твёрдая рука и умение соблюдать технику безопасности.

Электрические заточные станки

Они оснащены специальными функциями настройки, помогающими расположить цепь под определённым углом. При этом, возможно точно и аккуратно подвести диск к зубьям цепи. Есть станки, оборудованные автоматическими тисками. Они включаются при подводе диска к затачиваемой кромке. Удобство и функциональность, конечно высокая. Можно найти модели и по «подъёмным» ценам.

Станки с «ручным приводом»

Конструкция такого станка похожа на лучковую пилу. Только, там где расположено полотно пилы, находится круглый напильник. Таким станком можно точить и править зубья, подгоняя соразмерность верхних кромок к наименьшему (контрольному) размеру. Механизм позволяет точно выставить параметры. После настройки по «контрольному» зубу, заточка проводится двумя-тремя движениями. А дальше переход — к следующему зубу.

Когда необходимо сточить ограничитель, круглый напильник меняем на плоский.

Достоинства метода: Позволяет качественно, удобно и без больших физических затрат заточить зубья, в том числе, потерявших первоначальную форму.

Недостатки: Цена инструмента и удалённость от возможного участка эксплуатации пилы.

«После окончания «точильных процедур», продуйте цепь сжатым воздухом (от компрессора или насоса) и положите ненадолго в чистое моторное масло. Конечно, такие мероприятия почти никто не делает, но для цепи, они пойдут только на пользу.»

Что выбрать для заточки, решать Вам. Это связано с тем, как часто Вы работаете бензопилой. От аккуратности обращения с ней. От качества купленной цепи. Ну и, конечно, от возможности потратить энную сумму. Сравнивать методы нельзя, ибо как гласит немецкая поговорка — «яблоки надо сравнивать с яблоками».

Заточка цепи бензопилы своими руками — практические советы

Заточка цепи бензопилы является, пожалуй, не сложнее чем заточка прочего режущего инструмента, но при условии наличия специальных приспособлений для её заточки. Её зуб имеет сложную геометрию. Две режущие кромки, — боковая и верхняя — из которых вторая скошена под определенным углом к линии движения цепи, делают эту операцию непростой. Цепь бензопилы Зуб цепи строгает древесину подобно рубанку, а толщина стружки регулируется высотой ограничителя.

Строгание древесины зубом бензопилы Интенсивная работа пилы приводит к быстрому затуплению цепи. В течение одного дня может потребоваться несколько заточек. Усугубляет проблему и то, что зуб быстро тупится при встрече с грунтом. Достаточно один-два раза зацепить шиной почву, и работу можно прекращать — стружка становится мелкой, и пила перестает углубляться в дерево. Острый зуб бензопилы Тупой зуб бензопилы Зуб бензопилы после столкновения с грунтом и находящимися в нем абразивом (камнем) Чем раньше затупившиеся зубья затачиваются, тем меньше материала нужно снимать при заточке, как следствие — срок службы пильной цепи более длительный.

Определить момент, когда уже требуется заточка, достаточно просто. Важным признаком является усилие подачи. Правильно заточенная цепь втягивается в рез уже при небольшом нажатии. Если наоборот, бензопила принуждается к пилению увеличенным усилием подачи, то зубья затупились. Затупившуюся цепь можно также распознать, если вместо крупной толстой стружки из реза вылетает только мелкая стружка. Стружка от работы острой цепью (стружка) и тупой цепью (мука) В этой ситуации бензопила должна срочно затачиваться.

Не пилите затупленной или дефектной пильной цепью — следствием является сильное напряжение в теле, большая циклическая нагрузка, плохие результаты резания. Кроме того, это означает уменьшение производительности, большой расход топлива и повышенный износ всех узлов бензопилы.

Низкие значения приводят к падению производительности. Так как расстояние ограничителя глубины с каждой заточкой пилы уменьшается из-за уменьшения верхней грани зуба, ограничитель глубины также нуждается в периодическом подпиливании — через 5-10 заточек цепи. Общие правила заточки цепи бензопилы Поскольку внутренний контур поверхности зуба близок по своей форме к окружности, а металл цепи достаточно мягок, цепь точат круглым напильником небольшого диаметра.

Заточка бензопилы требует точного позиционирования напильника относительно затачиваемого зуба. Его положение должно быть таким, чтобы верхний край напильника выступал по отношению к верхней грани зуба примерно на 1/5 (20%) диаметра напильника. Перед тем как точить цепь бензопилы, желательно узнать ее параметры, поскольку диаметр напильника должен выбираться в зависимости от шага цепи. Обычно он колеблется в диапазоне 4-5,5 мм.

Кроме этого, нужно, чтобы напильник располагался под углом 90° к цепи в вертикальной плоскости и 30° или 10° (см. Параметры зубьев цепи) — в горизонтальной. Выполнить все эти условия, обходясь одним только напильником, довольно сложно, поэтому при заточке пилы используются различные приспособления, позволяющие обеспечивать необходимые параметры заточки. Обычно они представляют собой наборы, идущие в комплекте к бензопилам, или приобретаемые самостоятельно в любом нормальном магазине торгующем бензопилами.

Производительная работа бензопилой в значительной степени зависит от правильной эксплуатации пильной гарнитуры, в том числе и пильной цепи.

Необходимым условием является работа острой цепью — никогда не работайте тупыми цепями.

Мы рекомендуем Вам научиться правильно затачивать цепь. Цепь всегда должна быть заточенной. Тогда пиление будет осуществляться эффективно, безопасно и точно. Профессиональные лесорубы знают, что заточенная цепь важнее сильного двигателя.

Это интересно: Достоинства и недостатки ТОП-6 популярных моделей китайских бензопил Калибр — распишем суть

Напильники и приспособления

Основной, которым точат рабочий зуб пилы – круглый. Плоский применяется для регулирования высоты зуба — ограничителя глубины реза.

Круглый напильник

Круглые различаются по диаметру. Основные диаметры — это:

В зависимости от размера зуба, необходимо выбирать оптимальный диаметр. Для облегчения процесса могут применяться специальные держатели для напильника либо поддерживающие ролики с обозначением угла заточки зуба.

Плоский напильник

Плоский должен иметь ширину не более 1 см. Точить зуб-ограничитель удобно с помощью специальной планки (опиловочного калибра), которая устанавливается на цепь и показывает на какую максимальную глубину необходимо сточить зуб, для достижения оптимальных показателей работы бензопилы.

Читать также: Чем натереть латунь до блеска

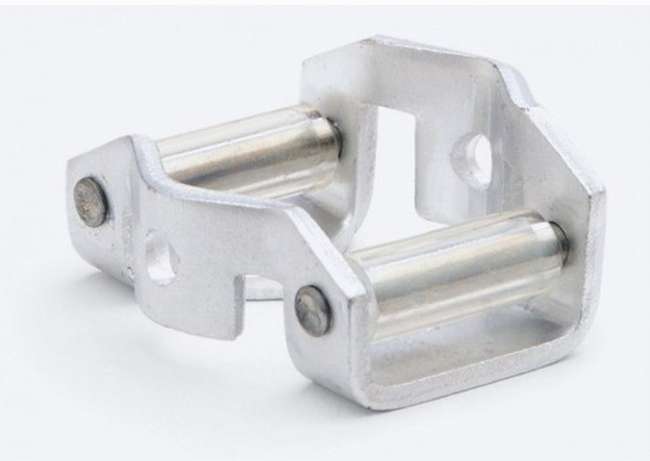

Державка для напильника

Напильник круглого сечения устанавливается в державку и фиксируется специальными зажимами. На плоскости державки иметься несколько разметок, обозначающих конкретный угол заточки. При правке цепи напильником с державкой, разметку на приспособлении располагают параллельно шине бензопилы, что позволяет достаточно точно выдерживать требуемый угол.

Использование державки постоянно достаточно неудобно. Можно использовать это приспособление время от времени для контроля правильного угла зуба.

Опиловочные калибры

Эти приспособления применяют для контроля угла заточки зубьев, а также расстояния до ограничителя глубины совместно с плоским напильником.

Приспособление для заточки

Производители оборудования для бензопил, изготавливают специальные направляющие станки для установки в них напильника и заточки. Станки крепятся на шину бензопилы и регулируются по высоте и углу расположения к цепи. Применение такого оборудования актуально для тех, кто только пытается научится затачивать цепь бензопилы штиль своими руками.

Струбцина

Это приспособление позволяет удерживать шину бензопилы при заточке. Для правильного её использования процесс должен проходить непосредственно на месте распиловки. Струбцина забивается в дерево или доску, далее шина зажимается в нее и надежно фиксируется от смещения. Приспособление можно применять для всех видов шин, в независимости от размеров.

В некоторых случаях, например, в гаражных условиях, вместо струбцины можно использовать обычные тиски, шину зажимают в них таким образом, чтобы губки тисков не мешали свободному движению цепи. Далее, производят заточку по обычному сценарию.

Как правильно заточить цепь бензопилы своими руками. Пошаговая инструкция

Приведение цепи в рабочее состояние имеет свои особенности. Они определяются конфигурацией зуба. В нее входят две кромки, расположенные – одна в верхней части, а другая в нижней. Причем кромка расположенная к верху, обладает уклоном под заданным углом. По сути, зуб и по геометрии, и по принципу работы похож на лезвие от столярного рубанка.
Схема заточки цепи вручную

Для грамотной заточки, мастер должен понимать устройство зуба.

Параметры зубьев

Конструкция зуба состоит из:

1. основания;
2. лопатки;
3. ограничителя.

На лопатке сформировано две режущих кромки, одно размещено по горизонтальной плоскости, другое под углом. Для получения требуемых параметров лезвия затачивают под углом, указанном в технических условиях. Передний угол затачивают в диапазоне от 60 до 85 °.

Задний угол показывает наклон верхнего лезвия назад. Он лежит в диапазоне от 50 до 60 °. Лезвие расположенное сверху считают основным, задний угол в этой конструкции очень важен. Его трудно промерить, при выполнении правил заточки и соблюдения геометрических параметров он формируется в указанном диапазоне.

Зубья

Углы затачивают в зависимости от использования инструмента. Главное правило – чем угол больше, тем больше эффективность при обработке мягкого дерева, чем меньше угол, тем проще эксплуатация пилы с твердым деревом. Т. е. улучшается плавность хода и происходит понижение вибрации инструмента.

Между тем, следует избегать ситуации затачивания угла больше 35 и меньше 25 °. Это правило не относится к цепям продольного реза.

Углы изменяют при правке инструмента

Они оказывают важное воздействие на режущие параметры, поэтому необходимо тщательно исполнять все технические требования

Описание процесса заточки

Рассмотрим подробнее как заточить цепь бензопилы. Первое что нужно сделать, это подготовить место для установки струбцины, либо если процесс будет проходить без нее, то удобно применять в качестве упора для фиксации шины в горизонтальной плоскости обычное полено. Бензопила устанавливается на ровную поверхность, полено подкладывают под шину, включается тормоз.

Чтобы избежать получения травм при заточке бензопилы, обязательно включайте тормоз пильной цепи.

Следующий этап непосредственная заточка зуба. Для этого круглым напильником производятся движения от внутренней стороны зуба к внешней.

Очень важно в этот момент сохранять правильный угол заточки. Стандартный угол составляет тридцать градусов от перпендикулярного расположения напильника к плоскости шины. Как правильно расположить показано на фото ниже.

В процессе заточки бензопилы для нестандартного реза, например, продольного. Затачиваемый угол меняется на менее острый. Как правило, он составляет не более 10°. Именно в таких случаях, для контроля угла заточки используется державка, ручные станки либо опиловочные калибры.

Некоторые производители цепей для бензопил, для облегчения заточки, а также для обозначения максимально возможной заточки, на верхней поверхности зуба делают специальную метку.

Удерживая напильник параллельно метке, можно быть уверенным, что соблюдается правильный угол.

Количество рабочих движений напильником должно быть одинаковым для каждого зуба. Это позволит равномерно стачивать все зубья.

В процессе правки цепи принято затачивать сначала зубья с одной стороны, а потом с другой, это удобно т. к. нет необходимости постоянно менять свое расположение по отношению к бензопиле.

После того как наточены рабочие зубья, необходимо плоским напильником отрегулировать высоту ограничительного зуба. Для этого опиловочный калибр укладывается на цепь таким образом, чтобы ограничительный зуб совпадал с его прорезью, после чего выступающая часть стачивается напильником. Эта процедура выполняется для всех ограничительных зубов.

Применение роликового приспособления

Приспособление для заточки, при помощи которого можно быстро и качественно поправить зубья состоит из небольшого направляющего шаблона, на котором установлены два ролика.

Установив приспособление на шину, можно заточить зубья бензопилы, даже не имея опыта проведения подобных операций.

Правила заточки

Однотипные участки каждого звена должны подвергаться равномерной обработке. В противном случае, если на каком-то одном участке будет излишняя выборка металла, то в конечном итоге это приводит к дисбалансу, неравномерности хода и рывкам в ходе работы бензопилы. Нагрузка на механизм в разы увеличивается, что в свою очередь грозит разрывом цепи.

Поэтому проводить операцию под необходимым углом заточки цепи бензопилы штиль 180 (как впрочем, и любого другого инструмента) следует с особой осторожностью, избегая чрезмерного усилия. Сама процедура производится последовательно, то есть начинать нужно с одной стороны, потом заканчивать с другой.

В некоторых случаях можно наблюдать, что какая-то одна режущая кромка (или несколько) сточилась сильнее. Так бывает, когда цепь на своем пути наскочила на сучок, что встречается при распиле твердых пород древесины. Тогда необходимо определить какой из зубов сточился больше всех и по нему равнять все остальные звенья.

После того, как заточка будет завершена, следует продуть цепь воздухом от компрессора либо насоса, а потом поместить ее в емкость с моторным маслом на короткое время. Обычно мало кто так делает, но для цепи это будет полезно.

Советы

Для тех, кто только учится затачивать цепь бензопилы самостоятельно, будет полезно принять во внимание несколько основных советов по правильному проведению этого процесса.

1. При любых манипуляциях с цепью двигатель обязательно должен быть заглушен, ни в коем случае не допустимо затачивание цепи бензопилы на заведенной пиле.
2. Цепь перед заточкой необходимо подтянуть до нормального рабочего состояния.
3. Тормоз пильной цепи во время её правки должен устанавливаться в рабочее положение.
4. Во время заточки цепи, для защиты от порезов острыми краями зубьев, необходимо применять перчатки.
5. Соблюдение одинакового количества движений напильником, гарантировано обеспечит равномерное стачивание всех зубьев.

Ниже можно посмотреть, как точить цепь бензопилы напильником на видео, в нем подробно описывается какими напильниками необходимо пользоваться. Как лучше расположить бензопилу. И конечно, каким образом должен быть расположен заточной инструмент по отношению к шине пилы.

Напоследок хотелось бы отметить основные преимущества заточки напильником, по сравнению с правкой цепи в станке.

Штиль 180, заточка цепи бензопилы видео, Stihl 180 chainsaw chain sharpening video

Штиль 180, заточкацепи бензопилы видео, набор для заточки цепи STIHL 5605 007 1027. заточка пильной цепи, заточка.

Штиль 180, заточка цепи бензопилы видео, набор для заточки цепи STIHL 5605 007 1027 заточка пильной цепи, заточка

Штиль 180, заточка цепи бензопилы видео, набор для заточки цепи STIHL 5605 007 1027. заточка пильной цепи, заточка.

Штиль 180, заточка цепи бензопилы видео, набор длязаточки цепи STIHL 5605 007 1027 заточка пильной цепи, заточка

Преимущества заточки цепи напильником

• Значительно увеличивается срок службы цепи.
• Отсутствует риск её испортить.
• Правку можно проводить в любом месте где бы вы ни находились в независимости от наличия электричества.

Для заточки бензопилы на строительных площадках, а также в местах проведения работ по распиловке древесины, максимально удобно использовать напильник. Благодаря наличию многочисленных приспособлений для облегчения процесса, поправить цепь получится даже у человека не имеющего опыта, главное помнить о технике безопасности при работе с бензопилой и придерживаться рекомендаций, полученных в статье.

Напильник для цепи

Нужно понимать, что обычным круглым, а тем более плоским или треугольным напильником заточить цепь не получится, поскольку напильник для цепи должен иметь свои параметры. Хотя тут стоит сделать замечание- сточить ограничитель глубины можно и простым плоским напильником.

Параметры напильника для заточки цепи

Самым важным параметром напильника для заточки цепи является его диаметр. Важен он потому, что в зависимости от шага цепи применяется напильник определенного диаметра. Ниже привожу таблицу, в которой указано какой напильник подходит для цепи с тем или иным шагом.

Кроме того, необходимо учитывать, что большинство напильников продается без ручки. Ее стоит приобрести отдельно. Это разумеется не касается наборов напильников, в которых большей частью напильники ручками укомплектованы.

Вспомогательные устройства для заточки цепи

Вне всякого сомнения, опытный пользователь бензопил сможет заточить цепь без различных вспомогательных устройств и приспособлений, что называется «на глазок». Но для этого необходимо иметь опыт, который нужно вначале получить. А это гораздо удобнее делать с помощью различных приспособлений, которые позволят провести заточку цепи правильно. Давайте рассмотрим самые популярные из них.

Контрольный калибр

Данное приспособление позволяет:

• Контролировать расстояние до ограничителя глубины
• Проверять угол заточки режущих зубьев цепи
• Очищать канавку и измерять ее глубину
• Определять передний угол зуба

То есть с помощью контрольного калибра вы сможете, после того как провели предварительную заточку определить верно ли это сделано. Нелишним будет провести измерение и до начала заточки цепи. Производство Stihl.

Зажимная державка

Это простое приспособление позволяет проводить заточку цепи на необходимой высоте и под нужный углом. Она плотно прилегает к зубу и ограничивает глубину ведения напильника. А благодаря нанесенным рискам, вы сможете контролировать и необходимый угол. Необходимо выбирать державку исходя из шага затачиваемой цепи.

Комбинированный шаблон

В отличии от комбинированного калибра, производимого Штилем, шаблон от Husqvarna позволяет не только замерять, но и непосредственно проводить заточку. Шаблоны тоже необходимо подбирать по шагу цепи.

Направляющая для державок

Несмотря на нанесенные на державку риски, порой точно выдержать угол бывает непросто, особенно неопытному пользователю. Поэтому Stihl предлагает специальную направляющую FF1, которая на пильную шину и позволяет точно выдержать необходимый угол заточки.
