Создание станка для заточки цепей в домашних условиях

Основной, которым точат рабочий зуб пилы – круглый. Плоский применяется для регулирования высоты зуба — ограничителя глубины реза.

Круглый напильник

Круглые различаются по диаметру. Основные диаметры — это:

• 4,0 мм
• 4,8 мм
• 5,2 мм
• 5,5 мм

В зависимости от размера зуба, необходимо выбирать оптимальный диаметр. Для облегчения процесса могут применяться специальные держатели для напильника либо поддерживающие ролики с обозначением угла заточки зуба.

Плоский напильник

Плоский должен иметь ширину не более 1 см. Точить зуб-ограничитель удобно с помощью специальной планки (опиловочного калибра), которая устанавливается на цепь и показывает на какую максимальную глубину необходимо сточить зуб, для достижения оптимальных показателей работы бензопилы.

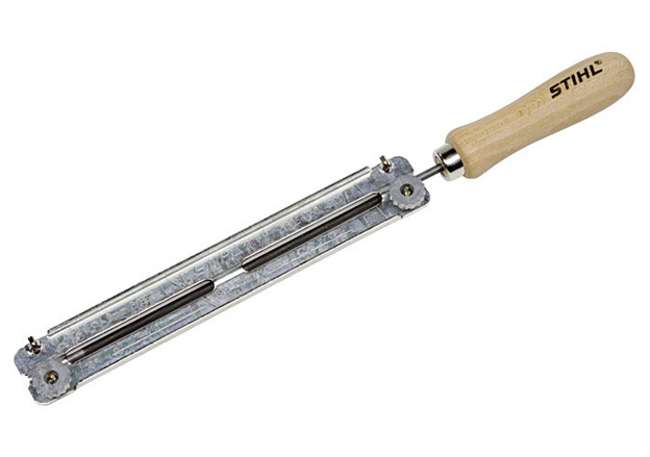

Державка для напильника

Напильник круглого сечения устанавливается в державку и фиксируется специальными зажимами. На плоскости державки иметься несколько разметок, обозначающих конкретный угол заточки. При правке цепи напильником с державкой, разметку на приспособлении располагают параллельно шине бензопилы, что позволяет достаточно точно выдерживать требуемый угол.

Использование державки постоянно достаточно неудобно. Можно использовать это приспособление время от времени для контроля правильного угла зуба.

Опиловочные калибры

Эти приспособления применяют для контроля угла заточки зубьев, а также расстояния до ограничителя глубины совместно с плоским напильником.

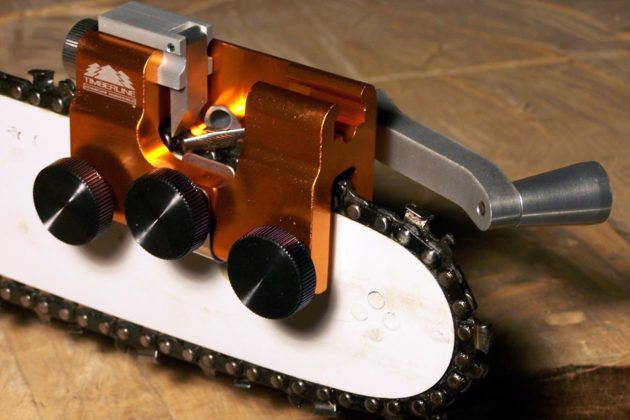

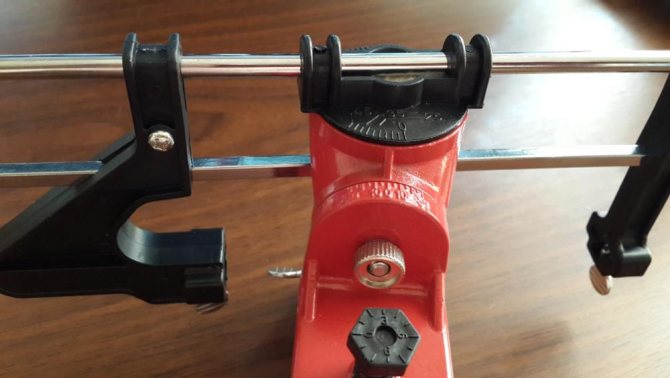

Приспособление для заточки

Производители оборудования для бензопил, изготавливают специальные направляющие станки для установки в них напильника и заточки. Станки крепятся на шину бензопилы и регулируются по высоте и углу расположения к цепи. Применение такого оборудования актуально для тех, кто только пытается научится затачивать цепь бензопилы штиль своими руками.

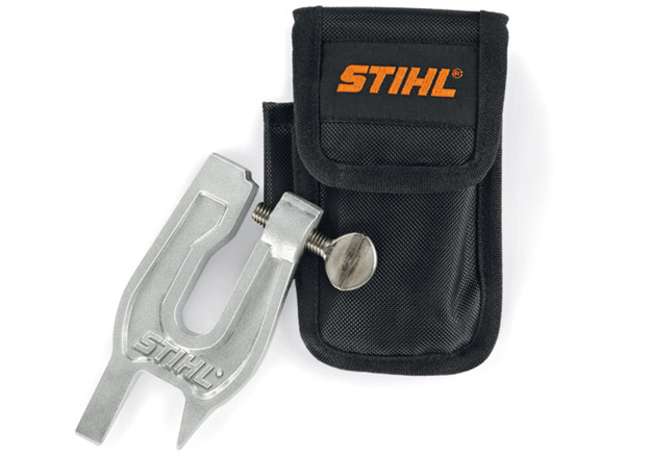

Струбцина

Это приспособление позволяет удерживать шину бензопилы при заточке. Для правильного её использования процесс должен проходить непосредственно на месте распиловки. Струбцина забивается в дерево или доску, далее шина зажимается в нее и надежно фиксируется от смещения. Приспособление можно применять для всех видов шин, в независимости от размеров.

В некоторых случаях, например, в гаражных условиях, вместо струбцины можно использовать обычные тиски, шину зажимают в них таким образом, чтобы губки тисков не мешали свободному движению цепи. Далее, производят заточку по обычному сценарию.

Как сделать заточной станок для цепи бензопилы своими руками

Пильная гарнитура является самой изнашиваемой частью любой модели бензопилы. Сделать универсальный заточный станок, пригодный для бензопильных цепей своими руками не слишком сложно. Необходимо изготовить прочное основание, снабженное надежными фиксаторами, которые по размерам соответствуют модели пилы. Затем крепится движимая часть, на которую фиксируется рабочая деталь в виде самой обычной лучевой пилки или ручной диск.

Особенностью движимой части в такой конструкции является способность не только выполнять горизонтальные движения, но и возможность настраивать показатели высоты рабочей поверхности в вертикальной плоскости. Для максимальной функциональности желательно дополнить основание установки линейкой, при помощи которой можно контролировать высоту пильных зубцов. Также можно оборудовать такой самодельный станок подсветкой экономичными и надёжными светодиодными лампами.

Причины возникновения проблемы

Бензопила — это ручной инструмент, который применяют для продольной и поперечной распиловки древесины. Режущий элемент пилы оснащён зубьями с режущей кромкой, они затачиваются в особом порядке. Древесина — относительно мягкий материал, несмотря на это при интенсивной эксплуатации цепи зубья подвергаются естественному затуплению, на них появляются мелкие дефекты и сколы.

Эти дефекты приводят к снижению КПД (коэффициента полезного действия) распиловки, ощущается значительное утяжеление, а также затягивание процесса. Правка бензопилы своими руками улучшает работу. Эту стандартную процедуру можно произвести при помощи различных приспособлений.

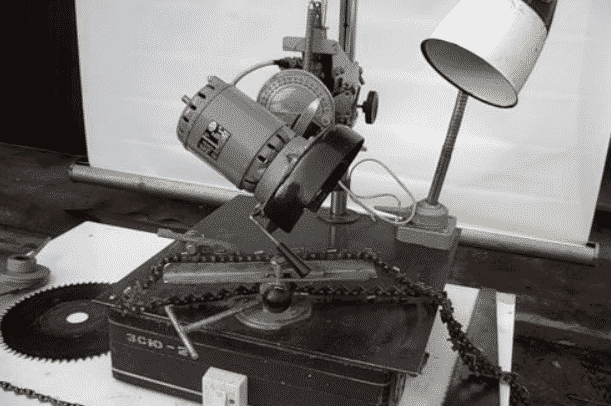

Станок для заточки цепей бензопил своими руками

Станок для восстановления пильной гарнитуры достаточно просто собрать своими руками. Порядок изготовления аппарата выглядит следующим образом:

1. Вначале нужно установить прочную станину;
2. В полученной заготовке потребуется просверлить несколько отверстий, необходимых для крепления верстака. Ширина отверстий подбирается в зависимости от диаметра крепежей;
3. На подготовленном основании потребуется закрепить поворотную шину и фиксаторы. Последние необходимы для надежного крепления пильной гарнитуры перед ее заточкой. Самодельный станок также потребуется оборудовать заточным приспособлением, которое устанавливается на кронштейн. При этом нужно продумать способы регулировки имеющегося крепежного наклона кронштейна и электрического привода;
4. В качестве привода можно использовать электрический мотор, который получает питание от сети, напряжением 220 В. Мощность мотора должна составлять не менее 85 Вт. С ролью заточного камня справиться камень от бытовой болгарки с диаметром 12,5 см. Для подключения двигателя к сети нужно подсоединить к нему кабель с сечением 3×2,5 мм;
5. К нижней части поворотной шины потребуется прикрепить шкалу с отметками, указывающими градус поворота. На шкале должны быть расположены отметки с указаниями от 0 до 35 градусов в обе стороны;
6. При необходимости самодельный станок можно оборудовать кнопками включения и выключения мотора. На корпус двигателя также потребуется установить рукоятку, которая даст возможность поднимать и опускать привод.

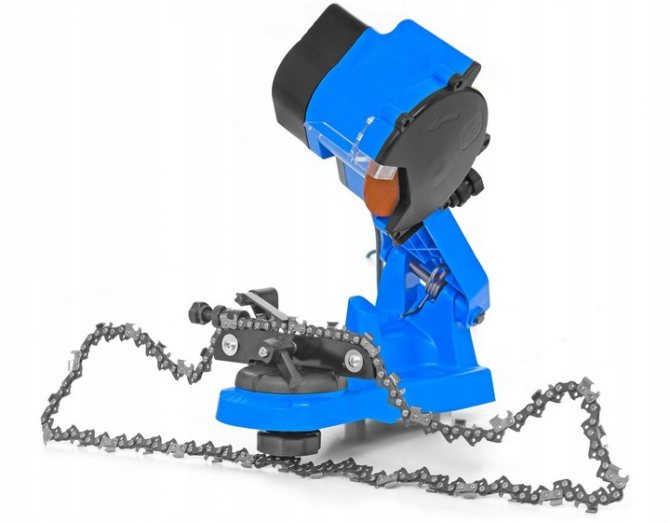

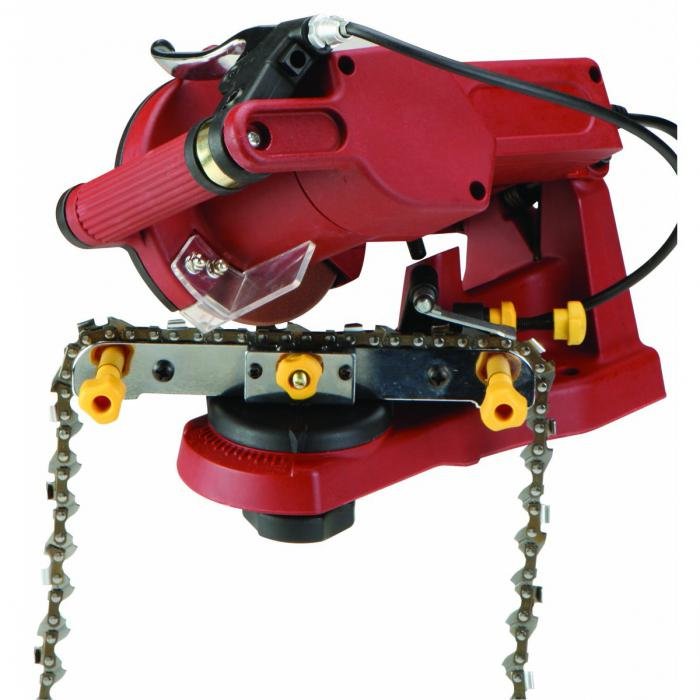

Электрические полуавтоматические

Точила с электрическим приводом пользуются популярностью по причине высокой производительности и качества заточки.

Как правило, такие приборы используют специализированные сервисные центры, оказывающие платные услуги по правке и заточке. С появлением бытовых моделей точил, отличающихся приемлемой ценой, они стали популярны у владельцев пил.

Преимущества электрического точила:

1. Высокая скорость заточки.
2. Возможность выравнивания рабочего зуба (при заточке ручным способом зубья цепи стачиваются не равномерно).
3. Идеальный угол заточки и возможность его регулировки.
4. Полная или частичная автоматизация процесса.
5. Возможность подключения как от сети 220, так и 12 вольт, благодаря чему в качестве источника питания можно использовать автомобильный аккумулятор, что достаточно удобно.

К минусам электрического станка для заточки цепей относится необходимость подключения к источнику питания, что не всегда возможно при необходимости заточки гарнитуры в деляне, на заготовке леса.

Минусом можно считать и то, что в процессе работы, заточные круги постепенно снашиваются и их необходимо менять, что повышает стоимость владения агрегатом.

Во избежание стачивания кругов, можно использовать специальные алмазные заточные диски подходящего размера. Ресурс таких дисков в несколько раз превышает ресурс обычного заточного круга.

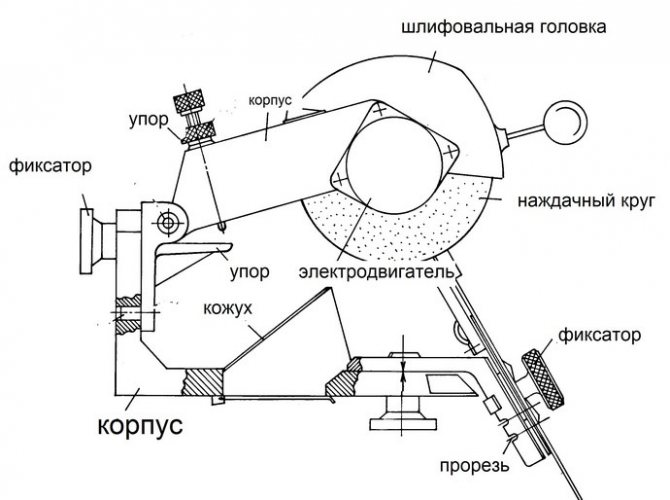

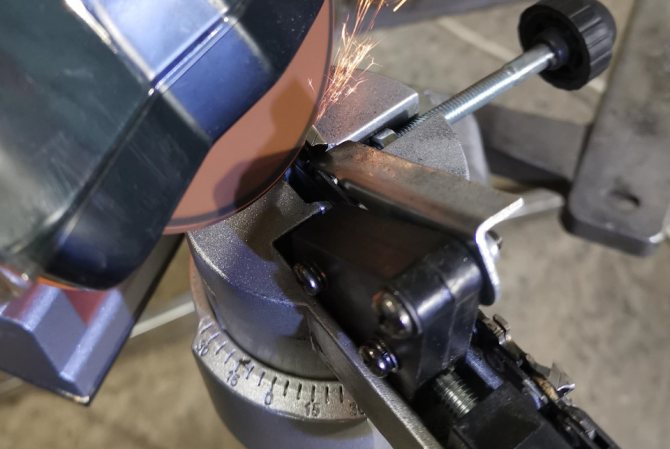

Устройство и принцип работы

Заточная машина для пильных цепей состоит из нескольких элементов. Основание, это станина, которая используется для крепления двигателя и тисков с направляющими салазками для цепи. Двигатель, как правило, асинхронный с высокой частотой вращения и прямой передачей. На вал двигателя устанавливается заточной диск, крепится при помощи направляющей шайбы и гайки.

Тиски с салазками предназначены для установки цепи и её удержания. К тискам крепится ограничительная пластина с возможностью регулировки глубины реза. Закручивая регулировочный винт по часовой стрелке, пластина выдвигается, и глубина заточки увеличивается.

Принцип работы заточного станка предельно прост:

1. Цепь устанавливается в направляющие салазки, ограничитель опускается и упирается в заднюю часть затачиваемого зуба, не давая ему сместиться.
2. После этого двигатель с установленным на него диском опускается. Диск касается зуба и стачивает его кромку.
3. Далее, оператор передвигает цепь до следующего зуба и устанавливает упорную планку, после чего процесс повторяется.

На практике принцип работы немного сложнее, т. к. прежде чем приступить к заточке, необходимо настроить станок. Инструкцию по настройке можно найти в документах к заточному устройству.

Подробнее познакомиться с принципом работы полуавтоматического заточного станка для цепей можно посмотрев видео с демонстрацией работы на станке ВИХРЬ СЗЦ-200.

С использованием болгарки

Этот способ требует контроля за остротой зубьев и наличия определённых навыков. Ведущую звёздочку нужно промазывать машинным маслом, а шину периодически переставлять в обратное положение.

Все манипуляции осуществляются непосредственно на бензопиле. Понадобится специальный диск для работы с металлом, имеющий толщину круга от 2,5 мм. Желательно, чтобы он был не новым и с округлёнными краями.

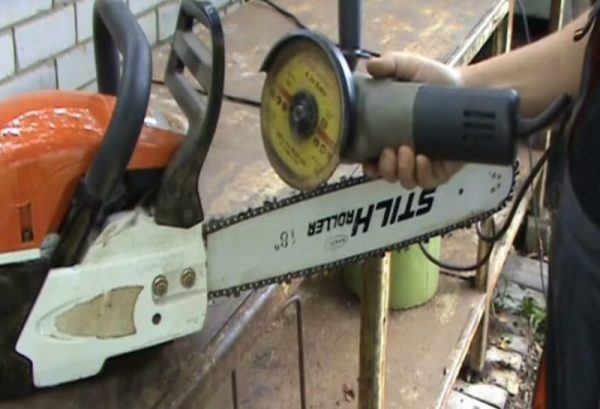

Как заточить зубья болгаркой

Если автоматизированный станок для затачивания покажется дорогостоящим, то заменить его может болгарка. Использовать данный инструмент в качестве заточного станка следует в случае наличия большого опыта работы с УШМ. Если неправильно работать с болгаркой, то это не только может навредить здоровью, но и самой цепи, зубья которой будут неправильно заточены.

Принцип подточки болгаркой следующий:

1. Цепь остается на инструменте
2. Визуально подбирается угол заточки
3. Включается инструмент на половину мощности при помощи подключенного регулятора напряжения

Каждый зубец должен быть заточен болгаркой. Если неправильно будет выбран угол, то уже при первом запуске инструмента это можно будет определить.

Особенности выбора

Если цепь бензопилы выйдет из строя, то ее ремонт обойдется недешево. Но ее заточка часто осуществляется в домашних условиях. Но сначала следует правильно выбрать оборудование.

Для этого мастерами учитываются несколько параметров.

Производительность – для работы в домашних условиях не требу мощное устройство. Иногда специалисты применяют ручное изделие. Для промышленности подойдет более мощный вариант.

Габариты – стационарные устройства, используемые для цепей бензопил, могут иметь большие размеры, они рассчитаны на большое количество изделий. Для дома такая аппаратура не нужна. В этом случае встает вопрос, где она будет храниться, есть ли у хозяина отдельное помещение для работы с деревом.

Количество обрабатываемых изделий – если станок не приобретается для работы на производстве, то достаточно устройства, которое обрабатывает 1 цепь за один раз.

Необходимо дополнительно знать, какая была приобретена бензопила, это касается производителя. Популярными изготовителями являются:

• Stihl;
• Stern;
• Калибр.

Предварительно необходимо поискать отзывы об оборудовании.

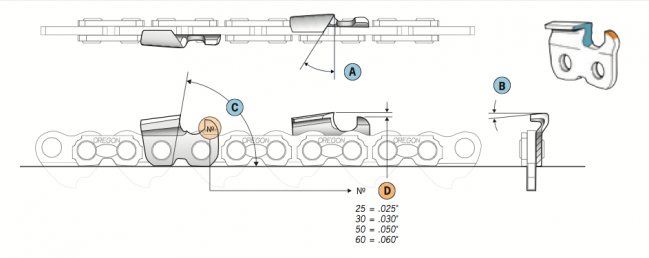

Геометрия зуба цепи

В любых цепях для бензиновых или электрических пил применяются зубья с односторонней заточкой, половина кромок зуба точится левосторонней заточкой, половина – правосторонней. Чтобы бензопила не вибрировала и не застревала в пропиле, зубья с разными кромками устанавливаются на цепи поочередно с левым и правым резом.

У режущих зубьев есть два определяющих параметра:

• Передний или рабочий угол режущей кромки. Измеряется угол в горизонтальной плоскости, между шиной бензопилы и вертикальной плоскостью клиновидной кромки зуба. Величина переднего угла составляет около 30 о ;
• Вертикальный угол, или угол бокового наклона режущей кромки. Для большинства цепей величина бокового угла составляет 5 о .

Заточка цепей для бензопил предполагает снятие металла на режущей кромке зуба, одновременно выдерживая величину переднего и бокового угла кромки. Сделать это можно своими руками с помощью напильника, или на мини-станке, или с помощью приспособления, приведенного на видео:

Как выполнить правку зуба бензопилы

Квалифицированно заточить цепь бензопилы можно только на мини станке или на стационарном заточном агрегате. Тем не менее, использовать станок для заточки цепей бензопил не всегда есть возможность, поэтому зачастую приходится выполнять минимальную правку или заточку с помощью напильника или шаблона, как на видео:

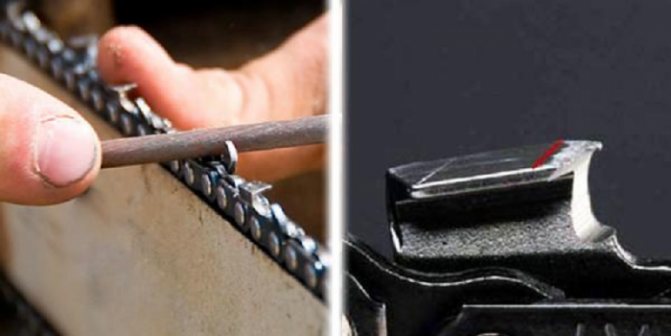

Ручная заточка цепи бензопилы выполняется в следующей последовательности:

1. Бензопилу необходимо установить на ровную горизонтальную поверхность, вертикально выровнять шину и подпереть ее и корпус так, чтобы при работе напильником положение зуба не менялось;
2. По риске на верхней плоскости зуба выбираем правильное направление круглого напильника и легкими толкающими движениями 5-6 раз снимаем металл с режущей кромки зуба. При этом требуется выдерживать одновременно передний и боковой углы.

Кроме режущих зубьев, в цепи установлены похожие на выступы вертикальные ограничители глубины реза. Их тоже необходимо стачивать на 0,1-0,3 мм.

Основная проблема при заточке цепи руками заключается в том, что напильник серьезно «играет» при движении, а значит, о том, чтобы выдержать оптимальный передний угол, не может быть и речи. Поэтому таким образом можно только слегка подправить остроту, но полноценно восстановить режущую способность пилы будет достаточно сложно.

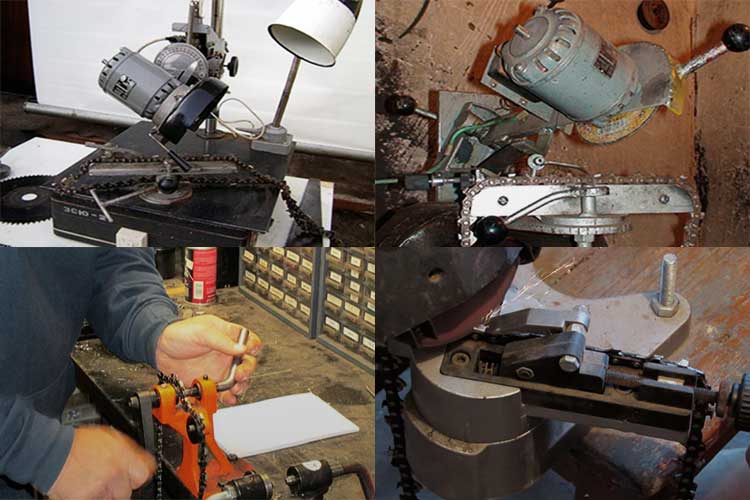

Самодельное точило для пилы

Многие домашние мастера стремятся изготовить заточной станок самостоятельно. Это представляется разумным выходом в том случае, когда объем заточки уже слишком велик для ручных приспособлений, но еще не оправдывает покупку дорогостоящего станка фабричного производства.

Для работы любого станка требуется надежная и крепкая рама, на которой закреплены его узлы и детали. Для самодельного точильного станка для бензопилы часто в качестве станины используют тиски среднего размера. На их губках крепится зажимное приспособление, изготовленное самостоятельно или заимствованное от ручного станка. В качестве точащего элемента часто применяют обычную болгарку, установленную на качающемся подпружиненном рычаге, как на маятниковой пиле. Угол заточки настраивается поворотным устройством тисков. Очередное звено фиксируется в зажиме, диск болгарки движением рычага приводится в соприкосновение с зубом.

Иногда вместо болгарки на маятниковом рычаге закрепляют малогабаритное электроточило с конусным абразивным кругом. Подбор механизмов, как правило, определяется тем, что есть под рукой.

Приобретение дорогостоящих комплектующих для самостоятельного создания станка для заточки бензопил не имеет финансового смысла. Как правило, за сопоставимую сумму можно купить готовый агрегат бытового класса. Он разработан специально для цепей бензопил, не содержит самодельных узлов неизвестной степени надежности и безопасности, с его помощью можно будет сразу приступить к заточке.

За время, потраченное на создание, доводку и настройку самодельного агрегата, можно будет успеть наточить все цепи в доме по несколько раз.

Кроме того, есть еще один выход: если точить цепь для бензопилы требуется редко, можно просто отдать ее в мастерскую.

Технические параметры цепей бензопил

Следует учесть, что шаг цепи непосредственным образом влияет на производительность пильного инструмента. Поэтому для выполнения большого объёма работ рекомендуется выбирать цепь, имеющую максимально большие зубья.
Используя подобный инструмент, работу можно будет выполнить с меньшими силами и быстро.

Технические характеристики, на которые важно обращать внимание при выборе цепей для бензопил:

• интервал шага;
• количество звеньев;
• их толщина;
• планируемый вид и объём работ.

Самым маленьким считается шаг 1/4. Если бензопила оснащена цепью с таким шагом, то она годится для выполнения простейших бытовых задач. Она прекрасно справится с очисткой плодовых деревьев, но в то же время ей не под силу будет пилить дрова.

Продукция многих европейских и китайских производителей чаще всего имеет цепь с шагом 0,325 и 3/8. Цепь с подобным интервалом способна справиться с широким спектром работ, включая и удаление достаточно толстых деревьев, достигающих в диаметре более двух метров.

Шаги 0,404 и 3/4. Цепями с таким интервалом, как правило, оснащаются инструменты для промышленного применения. Выбирать цепь с шагом в пределах этого диапазона целесообразно в том случае, если пильный инструмент необходим для частой распиловки леса, а также заготовки толстых поленьев или выполнения работ по спиливанию деревьев.

По мере увеличения количества звеньев упрощается процесс пиления древесины. Таким образом, параметр, как число звеньев также нужно учитывать. Однако более важной характеристикой является их толщина, которая может иметь следующие значения: 1,1 мм; 1,3 мм; 1,5 мм; 1,6 мм.

Если инструмент предназначен для бытового использования, то рекомендуется выбирать цепь, зубья которой имеют толщину 1,3 мм. Если покупатель ищет инструмент для лесозаготовки, то рекомендуется выбирать цепь с величиной зубьев 1,5 мм.

В тех случаях, когда бензопила по всем параметрам соответствует задачам, которые необходимо решать, однако, при этом наблюдается падение производительности, то можно сделать вывод, что причиной этого является затупление цепи. Если плохая работа связана с другими проблемами, то единственным правильным решением будет купить новую цепь.

Устройство и основные характеристики изделия

Любое устройство обязано иметь основание, на котором расположены зажимные тиски, в этих местах располагается и закрепляется цепь. На рабочей поверхности располагается специальный инструмент, посредством его и происходит заточка материала. При этом он адаптирован с учетом высоты каждого конкретного зубца.

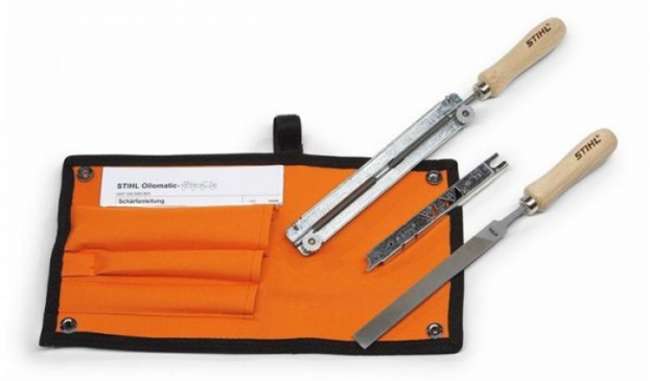

В составе аппарата присутствует круглый и плоский напильник, шаблон для калибровки, крючок для устранения опилок. Первый вид напильника применяется для внутренней поверхности зубца.

Такой станок имеет следующие основные параметры:

Мощность – оптимальным показателем является 220 Вт

На меньшую мощность обращать внимание не следует. Размеры рабочего круга – диаметр инструмента колеблется в пределах 105–400 мм. Все зависит от того материала, который обрабатывается. Большие круги устанавливаются на промышленные аппараты. Дополнительные свойства – если приспособление обеспечивает поворот шлифовальной головки

Заточка при этом делается более качественно. Скорость вращения шпинделя – нужно учитывать, где именно будет использоваться станок.

Если он выбирается для домашней мастерской, то хватит аппарата, обеспечивающего 3 тыс. оборотов в минуту. Для промышленности этого мало. В этом случае понадобятся устройства со скоростью от 4,8 тыс. оборотов.

Подобная аппаратура нужна не в каждом хозяйстве, но если она требуется, то важно правильно выбрать подходящий станок. Тут все зависит от потребностей производства или индивидуального хозяйства

Дополнительные советы

Для того чтобы бензопила работала исправно на протяжении длительного времени, необходимо соблюдать некоторые рекомендации специалистов:

• Перед каждым использованием цепи нужно производить ее обкатку.
• Периодически за аппаратом надо следить, особенно важно делать правильную натяжку цепи, иначе она порвется.
• Требуется регулярная смазка бензопилы.
• Надо своевременно затачивать цепь. Если зубцы затупятся полностью, то ее следует выбросить.
• После процедуры заточки цепи надо дать остыть. Для этого она обдувается прохладным воздухом.

Подобная процедура позволит устранить механическую пыль.
