Стол для циркулярной пилы своими руками: советы по изготовлению любительского распиловочного стола из влагостойкой фанеры

Иметь у себя в мастерской небольшую, но функциональную циркульную пилу желают очень многие начинающие мастера. Купить станок заводского производства можно, но обойдется он довольно дорого. Таким путем идут профессиональные столяры, у которых есть прямая материальная зависимость финансового состояния от производительности труда. Вложенные средства быстро окупаются и приносят прямые прибыли.

У любителей есть неплохой выход из сложившегося положения – сделать циркулярный станок самостоятельно теми инструментами, которые присутствуют у большинства мастеров. Но перед началом производства работ рекомендуется ознакомиться с существующими инженерными решениями и особенностями работы оборудования.

Виды циркулярки

По способу выполнения работы циркулярки разделяют на два вида:

• Стационарные;
• Ручные инструменты.

Каждый из видов имеет свои особенности, преимущества, недостатки. Основное отличие стационарного станка от ручного инструмента в объекте движения. На стационарном станке распиливаемый материал передвигают вдоль пильного диска; ручной инструмент передвигают вдоль неподвижных заготовок.

Циркулярную пилу выбирают в зависимости от вида, количества выполняемой работы. Чтобы сделать полку для книг, табуретку, подставку для цветов, достаточно функционала ручной пилы.

Для массового производства, распиловки длинномерных, габаритных заготовок используют стационарную установку. Многие опытные мастера имеют в своем распоряжении оба вида циркулярок.

Изготовление настольного инструмента

Для комфортной работы со станками необходимо предусмотреть кроме уже упомянутых элементов еще и другие, необходимые для нормальной работы инструменты и приспособления:

на рабочей плите для удобства рекомендуется нанести сантиметровую шакалу, «0» которой соответствует стороне диска пилы;для защиты от случайных сколов и щепок рекомендуется над диском предусмотреть установку защитного экрана из прозрачного пластика;для облегчения распила, когда необходимо дополнительное усилие для прижимания доски рекомендуется продумать установку прижимного валика или деревянных прижимных пластин;для облегчения работы и недопущения обратного срыва доски нужно предусмотреть установку упорных пластин.

Особенности ручной циркулярки

В основе инструмента — электрический двигатель с устанавливаемым на валу пильным диском. Модели от различных производителей имеют примерно одинаковую конструкцию.

Изделия оснащают множеством дополнительных приспособлений:

• Пусковой кнопкой с регулятором скорости вращения;
• Защитным кожухом;
• Выдвижным параллельным упором;
• Регуляторами глубины пропила, угла наклона;
• Патрубком для выброса опилок.

Пильный диск вращается в сторону опорной плиты, «на себя». Главное правило при работе с ручной циркуляркой: сначала запускают двигатель, чтобы диск начал вращаться, затем осторожно приближают к обрабатываемой поверхности.

Инструмент удобен при выполнении таких работ:

• Распиливания досок, фанеры, древесно-стружечных плит;
• Раскроя бруса, нарезания реек;
• Выемки углублений под пазовые шипы;
• Обработки кромок, снятия фасок;
• Порезки отходов пиломатериалов на топливо.

Мощность аппарата выбирают, исходя из потребностей. Для непродолжительной работы в бытовых условиях, обработки заготовок толщиной до 4,5 см достаточно мощности до 1,2 кВт. Полупрофессиональные инструменты имеют мощность 1,8 кВт, режут заготовки толщиной до 6,5 см.

Профессиональная техника мощностью 2,2 кВт выдерживает длительные нагрузки, оставляет пропил до 8,5 см. На деревообрабатывающих предприятиях используют пилы мощностью до 5,5 кВт; их масса достигает 100 кг.

Варианты конструкции

Теперь необходимо немного ознакомиться с возможными конструктивными решениями.

Тип циркулярной пилы	Краткое описание технических особенностей и эксплуатационные характеристики
С асинхронным электрическим двигателем	Однофазные двигатели нужно покупать в специализированных магазинах, дополнительно необходимо иметь вал на подшипниках. Это самая сложная для изготовления и дорогая по цене циркулярная пила. Если точно подсчитать все затраты, включая стоимость материалов на изготовление стола и потерянное время, то экономически целесообразнее купить готовый станок для домашнего пользования. Кроме того, полное изготовление прочной металлической станины пилы со всеми регулировочными приспособлениями в домашних условиях невозможно, придется обращаться в механические мастерки для точения и фрезерования некоторых деталей. Начинающим мастерам не рекомендуется использовать этот вариант циркулярной пилы.
Двигатель от стиральной машины	Такие решения предлагают пожилые столяры, они еще помнят стиральные машины с мощными двигателями. В те временная никто не экономил электрическую энергию, мощность всегда устанавливалась со значительным запасом. Сегодня ситуация изменилась, на стиральных машинах монтируются маломощные экономичные двигатели. Делать на их основании станок, который в состоянии распиливать лишь фанеру толщиной в несколько миллиметров, нет никакого смысла.

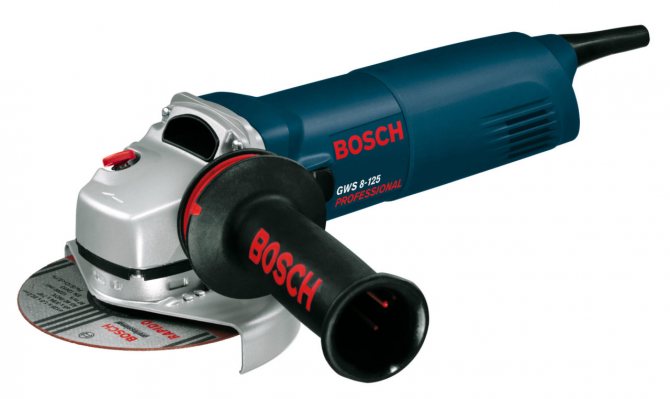

	Крайне нежелательный вариант по нескольким причинам. ● Во-первых, рекомендованная скорость вращения вала циркулярной пилы не более 2–3 тыс. об. в минуту, а болгарка дает 9–11 тыс. об. Материал изготовления зубьев, углы заточки, величина развода и прочие очень важные параметры дисковых пил рассчитываются исходя из этого параметра. Категорически запрещается использовать их на таких больших оборотах. ● Во-вторых, мощность болгарки примерно 1 кВт, что очень мало для стационарной циркулярки, она не сможет распиливать толстые доски. А для резания только одних реек делать опасный для жизни стационарный станок нецелесообразно.

Вывод. Для непрофессионального мастера самым оптимальным вариантом изготовления стационарной циркулярки следует считать использование в качестве привода переносной дисковой пилы.

Требования к столу для циркулярки

Одно из преимуществ ручной циркулярной пилы в том, что ее можно закрепить на прочном основании, превратив таким образом в стационарный распиловочный станок. Такой аппарат особенно удобен для распиливания исходного материала большой длины на заготовки одинаковой ширины.

Некоторые бренды изначально предлагают в комплектации ручной пилы готовую станину. Она удобна, но из-за небольших размеров рабочего стола непригодна для работы с габаритными пиломатериалами.

Поэтому мастера изготавливают стол для стационарного размещения ручного инструмента самостоятельно. Конструкцию, размеры выбирают в соответствии со своими нуждами, возможностями, доступными материалами.

Самодельная конструкция должна удовлетворять нескольким требованиям:

• Быть прочной, устойчивой, выдерживать вибрацию, значительные механические нагрузки;
• Высоту определяют с учетом роста мастера, в среднем это 65-75 см;
• Размеры столешницы выбирают с учетом возможности обработки как можно большего количества заготовок; близкой к оптимальной считают ширину 35-40 см, длину — 1,0-1,2 м; предусматривают установку дополнительных плах для увеличения ширины, длины стола в случае необходимости распиливания длинных, широких плит;
• Поверхность стола должна быть гладкой, ровной, без дефектов; в соответствующих местах проделывают паз для пильного диска, отверстия для крепления ручной пилы, защитного экрана, направляющих шаблонов.

Рекомендации по упрощению сборочного процесса

Для регулирования натяжения ремня электродвигатель необходимо устанавливать так, чтобы его можно было перемещать. Проще всего достичь этого созданием прорезей большего размера, чем требуется под крепежные болты мотора. При этом расширение отверстий должно выполняться по направлению натяжения ремня.

Если полностью следовать чертежу, то понадобится сделать более сложный механизм натяжения ремня. Процесс будет осуществляться за счет подтягивания платформы с электродвигателем с помощью шпилек и фиксации ее стопорными болтами в нужном положении (на чертеже эти конструктивные элементы обозначены цифрой 10).

Всю конструкцию и процесс сборки можно значительно упростить, если сделать циркулярку из дисковой пилы. В таком случае необходимость в монтаже ряда деталей (двигателя, диска, вала, ремня, пускателя) отпадает. Но возможности созданной модели будут ограничены мощностью использованного инструмента.

Самодельную циркулярку в любом случае необходимо заземлить. Также в щитке дополнительно рекомендуется установить устройство защитного отключения или дифференциальный автомат. Эти мероприятия защитят от поражения электрическим током, если корпус станка окажется под напряжением, например, из-за пробоя изоляции проводов. Комплектующие для электрической части циркулярного станка лучше выбирать так, чтобы они были пригодны для ремонта и просты в обслуживании. Свободный доступ к узлам оборудования поможет без проблем заменять вышедшие из строя детали.

Материалы для самостоятельного изготовления

Стол для циркулярки состоит из двух основных частей: опоры (станины, каркаса), столешницы. Столешница — более важная деталь, к выбору материала для нее подходят особенно тщательно. Подходит листовой материал с большой прочностью: толстая фанера, древесностружечная плита, текстолит, лист алюминия, стали.

Мастера изготавливают площадку стола необходимого размера, соединяя между собой узкие деревянные заготовки.

Для каркаса подходят деревянные бруски желательно из материала твердых пород, алюминиевый, стальной металлопрокат: уголок, швеллер, трубы квадратного, прямоугольного сечения. Стальные изделия более распространены, дешевле алюминиевых.

• Деревянные бруски для каркаса берут потолще: от 8х8 см; соединяют между собой различными способами.
• Соединение с помощью пазов, шипов наиболее трудоемко, но оно великолепно выглядит, указывает на высокую квалификацию мастера.
• Более простой способ — соединение с помощью болтов, гаек. Для повышения прочности используют металлические уголки.
• Соединение гвоздями наиболее примитивно, но непрочно, недолговечно.

Стальные детали основания соединяют двумя способами: болтами с гайками, сваркой. Сварочное соединение используется чаще: его проще, быстрее выполнить. В начале сварочных работ важно контролировать значения прямых углов, расстояние между деталями, так как в процессе сварки металл нагревается, деформируется.

Материалы и инструменты

Для изготовления пильного стола своими руками нам потребуются следующие материалы:

• ЛДСП или фанера толщиной 21 мм;
• брус для каркаса стола (можно использовать обрезную доску 50 х 150 мм длиной 3 метра – 5 шт.);
• деревянные шканты 10 мм – 12 шт.;
• клей столярный;
• металлические крепления для царг и ножек – 4 шт.;
• металлические уголки – 10 шт.;
• саморезы.

Необходимые для работы инструменты:

• карандаш, маркер, рулетка, метр;
• электролобзик;
• ручной фрезер;
• шлифовальная машинка;
• наждачная бумага средней и мелкой зернистости;
• рубанок;
• дрель;
• шуруповерт.

А сделать стол для электролобзика вы сможете, прочитав эту статью.

Пошаговая инструкция

Прочный, удобный стол для ручной циркулярки получится, если придерживаться плана действий.

Его пункты следующие:

• Определяют размеры столешницы, опорного каркаса;
• Готовят чертежи деталей с указанием размеров, материала, количества; можно воспользоваться примерами, подгоняя очертания, размеры под свои потребности;
• Рассчитывают необходимое количество материалов, крепежа; определяют, где можно использовать подручные материалы, а что необходимо купить;
• Последовательно соединяют детали каркаса, подготавливают верхнюю плиту, крепят ее к станине;
• Снизу через подготовленные отверстия крепят циркулярку, устанавливают защиту, направляющие упоры;
• Испытывают собранный аппарат, при необходимости дорабатывают.

Создание чертежа

Первый этап создания станка для обработки древесины — чертежи распиловочного стола. Их можно не составлять, подобрав подходящий вариант на тематических сайтах или форумах. Но лучше сделать хотя бы простейшую схему самостоятельно, учитывая имеющиеся в наличии материалы и выбранные размеры.

ЧИТАТЬ ДАЛЕЕ: Кровать двухъярусная детская: идеи создания уютного уголка для детей || Двухъярусная кровать 76 фото низкие двухэтажные модели со складной лестницей и комодом детские конструкции со столом и шкафом отзывы

На чертеже отмечают все нюансы, которые понадобятся для подготовки материалов, указывают места крепления опор и углы их наклона, если ножки стола не перпендикулярны столешнице. На рисунке стоит отметить также место для крепления блока включения и выключения пилы. При самостоятельном составлении схемы соблюдение масштаба и точных пропорций необязательно. Главное — правильно указать размеры всех будущих деталей для распиловочного станка.

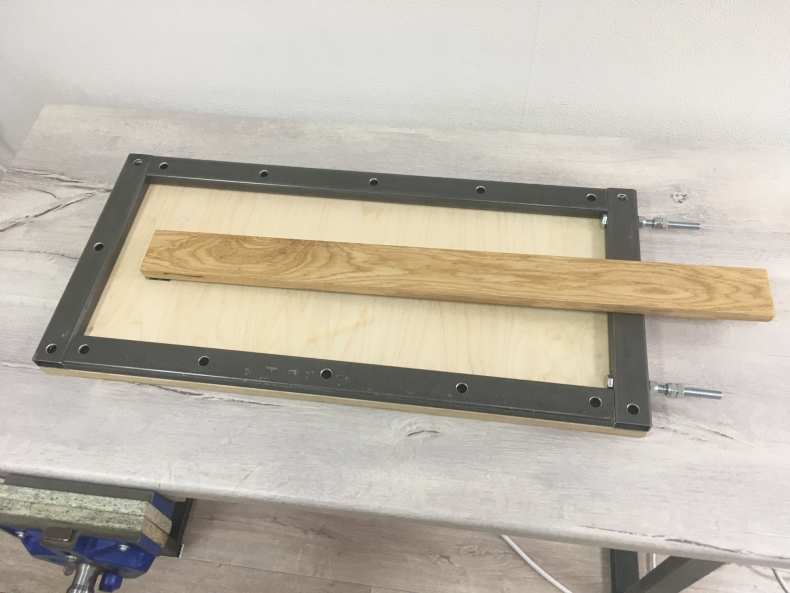

Фото самодельного стола для циркулярной пилы
