Инструкция по созданию откидного стола в гараж своими руками

14.11.2019 Автор: VT-METALL

Вопросы, рассмотренные в материале:

• Какие бывают виды сварочных столов
• Какие основные требования предъявляются к сварочному столу
• Какой должна быть оптимальная высота сварочного стола
• Из чего состоит конструкция сварочного стола
• Какие меры предосторожности нужно соблюдать при работе за сварочным столом

Участок в цехе или домашней мастерской, где производятся сварочные работы, обязательно должен быть оборудован специальным столом. Так, рабочее место сварщика проектируется и изготавливается в соответствии с определенными требованиями безопасности и удобства. Высота сварочного стола – один из основных критериев, которые необходимо учесть при изготовлении, − об этом и других характеристиках читайте в нашем материале.

Какие бывают виды сварочных столов

Любая работа будет выполнена более профессионально и качественно, если правильно организовать рабочее место. Для изготовления сварных изделий, не превышающих по габаритам 1 м, очень удобно иметь стол определенной высоты. На нем можно закрепить заготовку, организовать освещение, обеспечить доступ работнику к месту соединения. Также в целях безопасности нужно оборудовать воздуховод для отвода ядовитых газов.

Сварочный верстак обязательно оснащается ящиками и приспособлениями, которые помогают разместить под руками расходные материалы и инструменты. Как правило, в домашней мастерской используются обычные столы бытового назначения.

Но если вы планируете постоянно выполнять работы по сварке деталей, то рабочее место, в том числе высота сварочного стола, должно соответствовать нормам и правилам.

VT-metall предлагает услуги:

Только непрофессионал может считать, что для выполнения сварочных работ достаточно обычного верстака, а то и просто на бетонном полу удобно работать. Настоящий мастер, безусловно, окажется на высоте, даже работая «на коленках», но все-таки специальный сварочный стол позволит выполнить все швы более качественно, особенно если это сварка сложной пространственной конструкции.

Для домашних мастерских обычно приобретают какой-либо из следующих типов сварочных столов:

1. Универсальная модель реечного станка или стола, изготовленного из металлических профилей. Эти конструкции напоминают столярный верстак, но отличие в том, что основные части столешницы и рама выполняются из металлических деталей.
2. Стол из металла стандартной высоты, который используют для производства слесарных работ. Только его оснащают специфическими дополнительными приспособлениями для удобства и безопасности при сварочных работах – лампой в защитном кожухе, съемным лотком с сухим песком, струбцинами для закрепления деталей.
3. Модель монтажного сварочного стола, столешница которого отличается от других. Если у предыдущих видов на ней имеются продольные профильные лаги, то здесь в поверхность вварены трубчатые гнезда для закрепления струбцин. Таких гнезд может быть несколько десятков.
4. Различные виды поворотных столиков и подставок, на которых удобно сваривать малогабаритные детали нестандартной формы, имеющих множество точек соединения. Модели поворотных сварочных столов более функциональны, так как их можно поворачивать вокруг оси или поставить под определенным углом.

Высота этого сварочного стола позволяет работать с габаритными изделиями или сваривать детали сложной конфигурации. Столешница снабжена желобом с регулируемыми размерами, в котором удобно закреплять детали и заготовки для дальнейшей работы. Возможность вращения сварочного стола повышает производительность труда специалиста, так как ему не нужно часто смещаться и переходить на другое место, чтобы подойти к детали с нужной стороны.

Рекомендуем статьи по металлообработке

• Марки сталей: классификация и расшифровка
• Марки алюминия и области их применения
• Дефекты металлический изделий: причины и методика поиска

Для изготовления сварочных столов любой высоты и других параметров используют конструкционную сталь. Все детали стола сваривают или соединяют болтами. Обязательный конструктивный элемент таких изделий – это контактная площадка, которая дополняет столешницу или вваривается в ножку на определенной высоте. Ее используют для подключения нулевого зажима оборудования для сварки.

Наличие контактной площадки существенно упрощает работу сварщика. Ему только нужно разместить заготовки на столешнице, подключить питание и начинать сваривать детали. Работать на столе, имеющим нужную высоту, все-таки гораздо комфортнее, чем пытаться примоститься на каких-либо подставках или на полу, тем более, когда приходится искать место, где подключить нулевой зажим.

Необходимые материалы и инструменты

Для создания сварочного стола своими руками понадобятся стандартный набор инструментов и надежные материалы. Последние должны отвечать правилам противопожарной безопасности. Для работы подготавливают:

• аппарат для сварки;
• болгарку;
• пассатижи;
• рулетку;
• молоток;
• угольник.

Болгарку можно заменить ножовкой по металлу. Для прорисовки линий и отметок в комплект включают мел. Для изготовления полноценной модели понадобятся также струбцины, зажимы и магнитное основание для удержания мелких деталей.

Чтобы сварить стол из металла, необходим материал, не подвергающийся действию сварочного луча и выдерживающий большие весовые нагрузки. Раму делают из профиля размером 60 × 40 × 2 мм, а рабочую поверхность — из аналога с параметрами 30 × 30 × 1,2 мм. Для работы подходит также швеллер П-образной конфигурации. Для поддона заготавливают металлический лист.

Если ножки будут изготовлены из профильной трубы, ее следует подбирать по сечению. Оно должно быть минимум 60 × 60 × 2 мм. Для стоек подходит уголок 63 × 63 × 4 мм, а для обвязки ножек — уголок 30 × 30 или 40 × 40 мм. Если стол предполагается переставлять, также заготавливают колесики или ручки, для которых подойдут скобы или арматура. Для крючков понадобятся гвозди или проволока, для полки или тумбочки — фанера или ДСП.

Основные требования к сварочному столу

При работе со сварочным оборудованием требуется соблюдать меры безопасности, поэтому имеются определенные требования к конструкции и оснащению сварочного стола, например, высота должна соответствовать норме.

Для комфортной работы необходимо следующее:

• В помещении нужна вытяжка. Во время сваривания деталей выделяются вредные газы и пыль, поэтому в нем должно быть оборудование для устранения этих выбросов.
• Рядом с рабочим местом найдите участок для установки вентилятора. Лучше его закрепить на высоте 1,5 м.
• Торцы столешницы лучше покрыть медными пластинами.
• Мощность осветительной системы должна быть не более 36 Ватт.
• Электроды и другие необходимые инструменты удобно складывать в специальные ящики, встроенные в корпус.
• Необходимо иметь отсек с замком для хранения приспособлений и инструментов, которыми пользуются реже.
• Конструкция должен быть заземлена – это обязательное условие для работы.

Внимание! Для изготовления сварочного стола в домашней мастерской выбирайте материал негорючий, неплавкий и не выделяющий при нагревании ядовитых и вредных веществ.

Часто задаваемые вопросы

Надо ли красить стол?

Специфика работы сварочного стола такова, что краска будет постоянно обгорать или сдираться при случайных ударах. Кроме того, поверхность столешницы вообще нельзя красить — к ней присоединена масса сварочного аппарата, а слой краски станет изолятором. Можно покрасить только несущую конструкцию.

Что удобнее, небольшой стол или крупный и массивный стенд?

Это зависит от характера предстоящей работы. Для домашней мастерской правильнее делать небольшой (можно мобильный) стол. Однако, если предстоит работа с тяжелыми габаритными конструкциями, придется изготовить соответствующий стол.

Какой вес должен быть у сварочного стола?

Это не праздный вопрос. Чем тяжелее стол, тем меньше его подвижность. При выравнивании и использовании слесарного молотка необходима полная неподвижность основания. Специалисты рекомендуют делать столы весом от 180 кг — они самые надежные.

Почему для сборки столешниц используют именно профильную трубу?

Она обладает удобными размерами (оптимальный вариант — прямоугольная труба 50 × 25 мм), хорошо держит нагрузки, позволяет изготавливать аккуратные и прочные конструкции. Однако, это не единственный вариант. в конструкции столов заводской сборки используются цельные металлические пластины с перфорацией и пазами на боковых кромках (в них устанавливают прижимные приспособления).

Обязательно ли наличие экрана?

С точки зрения пожарной безопасности, а также защиты людей от разлетающихся искр и окалины, экран является обязательным элементом. Однако, многие мастера отказываются от него, если стол установлен у стены, а посторонних людей в мастерской не бывает

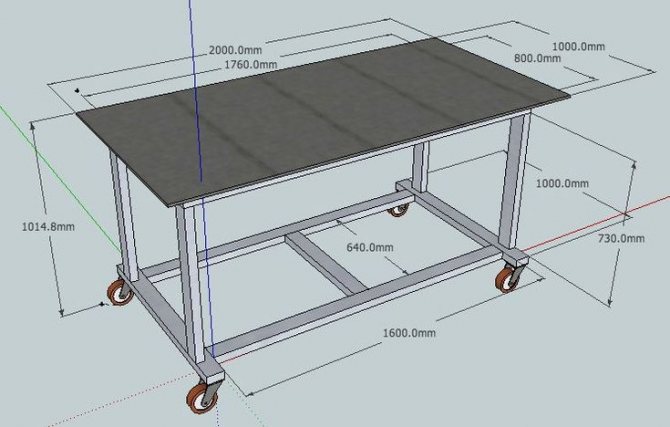

Какова оптимальная высота сварочного стола (и другие размеры)

Сварочные столы обычно имеют высоту 70–90 см, длину столешницы 1 м и ширину 80 см. Но это рекомендуемые параметры, при необходимости изготавливают изделия и других размеров в зависимости от площади рабочего места.

Лучше рассчитать все заранее и учесть требования ГОСТа. Работать удобно, когда у специальной мебели стандартная высота.

Какой тип выбрать?

Сварочный стол — вид оснастки, предназначенный для организации удобного и эргономичного рабочего места. Для каждого человека нужен стол, созданный по индивидуальным параметрам. Исходить из общепринятых стандартов в этом вопросе не следует, так как они не учитывают индивидуальных потребностей человека. Например, расположение подсветки и вентиляции рассчитано на обычного человека. Если же мастер — левша, ему придется отзеркалить рабочий чертеж.

Кроме этого, надо учесть и другие факторы:

• рост;
• специфику предстоящей работы;
• степень подвижности стола (стационарный или мобильный);

• условия освещения;
• возможность наклона столешницы.

Перед составлением сборочного чертежа необходимо тщательно продумать все эти вопросы, рассчитать размеры стола, решить, где и как устанавливать дополнительную оснастку и контейнеры для хранения инструментов, расходников, шаблонов и прижимов.

Не следует жалеть времени на составление проекта — оно многократно окупится впоследствии.

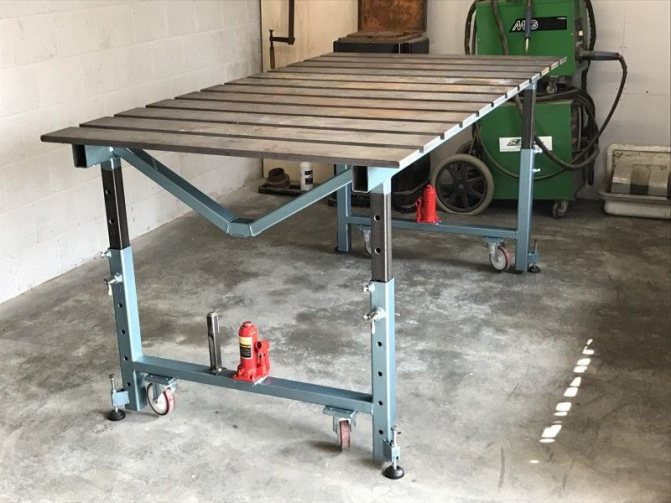

Из чего состоит конструкция сварочного стола

У обычных сварочных столов стандартная высота и простая конструкция, поэтому стоимость их невысока. Но они отличаются надежностью и вполне подходят для работы.

Перечислим основные элементы этих изделий:

• прочная стальная рама, сваренная из углового профиля;
• шесть опор с возможностью регулирования по высоте;
• расположенная слева тумба с несколькими ящиками для различных рабочих приспособлений;
• инструментальная плита, на которой имеются Т-образные пазы, чтобы закрепить детали;
• подставки или полки на правой половине столешницы для размещения крупногабаритной оснастки;
• пылесборный поддон;
• кронштейны для сварочных проводов, установленные на разной высоте (могут быть предусмотрены разные варианты);
• емкость для воды или подставка для ее размещения.

Подготовить такой стол к работе несложно. Нужно только отрегулировать по высоте ножки, проверить посредством уровня соответствие горизонтальным и вертикальным направлениям, провести заземление, установить вентиляционное оборудование под нужным углом, выполнить подключение и проверку надежности работы инвертора.

Если планируется применять другой тип сварочного аппарата, тогда рабочее место нужно укомплектовать тележкой с мобильным вентилятором, имеющим шланг отсоса около 2 м, и магнитный держатель для закрепления на станине. Вентилятор должен быть снабжен электрическим кабелем длиной 4-5 м. Регулировку мощности вентилятора проводят в соответствии с необходимой производительностью. Если объем загрязненного воздуха составляет 2000 м3/час, то требуется агрегат, имеющий мощность не больше 0,8 кВт и диаметр входного отверстия около 150 мм.

Гораздо сложнее конструкция и комплектация сварочно-сборочных столов. Их высота и другие характеристики эргономичности схожи с обычными верстаками, однако есть отличия. Они дополнительно оснащаются приспособлениями для механизации отдельных видов работ, также возможна установка оборудования для сверления, фрезерования, шлифовки и т. д.

При необходимости можно оснастить стол дополнительными вентиляционными и воздуховодными системами. Функция вращения стола избавляет сварщика от необходимости ходить вокруг изделия и позволяет выполнять сваривание швов с высокой точностью. Максимальную надежность конструкции обеспечивает заделка опор в бетонный фундамент.

Современные модели сварочно-сборных столов обычно имеют в комплекте быстроустанавливаемые тиски, комплект зажимных прихватов, поворотную подставку под аппарат для сварки.

Поворотные столы для сварки

У этих видов столов присутствует суппорт, при помощи которого можно выполнять разворот стола вокруг своей оси, а также под углом. Удобны такие столы при выполнении сварки больших и криволинейных изделий.

Поворотные столы для сварки обладают сложной конфигурацией, обусловленной наличием вращательного механизма.

Техника безопасности при работе за сварочным столом

Сварочные работы относятся к опасным и вредным для здоровья процессам, которые сопровождаются следующими факторами:

• высокой температурой;
• разлетом раскаленных брызг;
• высокоинтенсивным ультрафиолетовым излучением;
• опасностью поражения электротоком;
• падением тяжелых заготовок и деталей.

Чтобы минимизировать вредные воздействия, требуется соблюдение следующих правил:

• Варить металл можно только в мастерских, в которых имеется приточная и вытяжная вентиляция принудительного типа.
• Высота сварочного стола для работы сидя или стоя должна соответствовать требованиям безопасности, также необходимо проверить оборудование и устранить механические повреждения, нарушение изоляции, закрепить контакты.
• Необходимо пользоваться средствами индивидуальной защиты: маской сварщика, респиратором, спилковыми защитными перчатками с крагами, огнеупорной одеждой и обувью.
• Вокруг верстака должно быть достаточно свободного пространства для удобного доступа к зоне сварки.
• Запрещено пользоваться случайными опорами.
• Во время работы детали нужно закреплять с помощью крепежных приспособлений.
• Рядом с рабочим местом запрещено хранение горючих материалы и жидкостей и их применение. Для них должно быть оборудовано специальное хранилище не ближе 5 м.

Как сделать откидной стол в гараж своими руками

Откидной верстак делается по следующему алгоритму:

• собираем столешницу;
• изготавливаем опоры, которые будут поддерживать конструкцию в разобранном состоянии;
• на высоте ножек крепим к стене деревянный брус или металлический уголок. К нему будут крепиться петли, объединяющие брус и столешницу в единую конструкцию;
• крепим опоры.

Обратите внимание! Не забудьте оборудовать рабочую зону вокруг верстака, подведя к ней электричество и установив грамотное освещение.

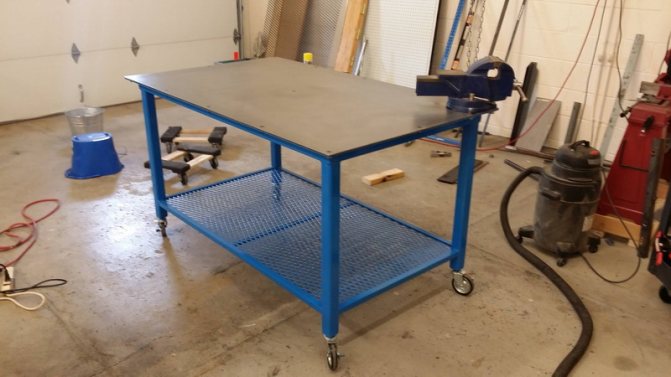

Изготовление и сборка

Для изготовления сварочного стола лучше использовать профилированную трубу и стальные уголки. Процесс его изготовления будет проходить в следующей последовательности:

1. Сначала изготавливается столешница. Для этого рекомендуется использовать сплошное полотно, сваренное из профильной трубы.
   С помощью болгарки нарежьте заготовки труб и зачистите торцы от заусениц. Сварите наружную раму с одинаковыми диагоналями. По проему изготовленной рамы необходимо вырезать внутренние профили и вставить их в середину столешницы.
2. При изготовлении переносного изделия стоит сделать удобные ручки. Они изготавливаются из круглой арматуры и должны иметь П–образную форму. Готовые ручки привариваются к низу столешнице с обеих сторон.
3. Теперь можно переходить к изготовлению ножек. Их стоит вырезать из круглой трубы, диаметром 5 см.
   Готовые ножки привариваются по углам к столешнице. После этого необходимо сделать их обвязку, для усиления жесткости конструкции.
4. Для функциональности изделия его можно укомплектовать дополнительными полками. В качестве материалов из изготовления может выступать не только металл, но и толстая фанера или ДСП. На таких полках можно хранить сварочное оборудование и различные инструменты.
5. Завершающим этапом изготовления стола своими руками является сооружение защитного короба. Его необходимо сделать из металлического листа и с небольшими бортиками. Защитный короб будет собирать мелкий мусор, и защищать инструменты от попадания отходов.

Совет: рядом со столом стоит поставить емкость с водой и огородить напольное покрытие негорючими материалами.

Чтобы сварочный стол был более функциональным и удобным в работе, его можно дополнить специальными крючками для фиксации проводов и хранения разных инструментов. Для изготовления крючков подойдут обыкновенные 15 см гвозди. Им придают необходимую форму и приваривают к ножкам изделия с наружной стороны.

При изготовлении переносной конструкции, стол можно укомплектовать колесиками. Для этого подойдут 2 колеса с крепежными элементами.

Этапы изготовления

Пошаговая инструкция по изготовлению сварочного стола в домашних условиях состоит из нескольких этапов. Первый блок работ включает сооружение столешницы, второй — ножек, третий — защитного короба. Весь процесс основан на сварке металлических деталей.

Чертеж туалетного столика для изготовления своими руками, этапы работы

Рабочая поверхность

Столешница сварочного верстака готовится в два приема: сначала — рама, затем — сама поверхность. Согласно чертежу, из профильной трубы нарезают болгаркой отрезки, необходимые для изготовления рамы. Торцы металлических деталей зачищают от заусенцев. Затем профиль сваривают, выдерживая четкую геометрическую форму.

Далее из профильной трубы или швеллера нарезают внутренние детали, также ориентируясь на чертеж или размер уже готовой рамы. Перед тем как сварить стол, заготовки выкладывают на раму на расстоянии 3–5 см друг от друга. Если это не швеллеры, а профиль, его вставляют внутрь рамы. Детали фиксируют сваркой и зачищают швы. В заключение по бокам конструкции приваривают ручки из закругленной арматуры.

Ножки

По заданной высоте стола из трубы нарезают четыре стойки. Их приваривают к углам уже готовой столешницы

Важно выдержать точный угол в 90 градусов, иначе конструкция будет неустойчивой. Для этого пользуются угольником

Далее на металлических столах для усиления крепят перекладину. Отступив от конца стоек 20–30 см, приваривают по периметру уголок. Его кладут плоской стороной на внутреннюю часть ножек таким образом, чтобы получилась подставка для полки. При необходимости на низ стоек крепят колесики, а на верхнюю часть — крючки для рабочего инвентаря.

Защитный короб

На заключительном этапе монтажа для сварочного стола делают специальный монолитный поддон. Для этого из металлического листа вырезают заготовку по размерам, превышающим рабочую поверхность крышки верстака. У выкройки загибают вверх края, чтобы получились невысокие бортики. Защитный короб крепят снизу столешницы под незначительным уклоном. Такой экран выполняет защитную роль во время сварочных работ. В него собираются шлак, окалина. Благодаря этому конструктивному элементу на предметы, лежащие внизу, не попадают искры и мусор.
