Верстак своими руками в гараж: руководство по сборке в домашних условиях

Для проведения ремонтных работ в гаражном боксе требуется хороший металлически верстак со слесарными тисками. На нём можно будет проводить работы разного рода – сборка/разборка автомобильных узлов, сварка, шлифовка, резка, сверление металла электродрелью.

Хороший качественный верстак для гаража можно сварить самостоятельно из подручных материалов. Здесь понадобиться листовое железо (столешница верстака), круглые металлические (или квадратного профиля) трубы.

Из чего сделать верстак

Я решил сделать верстак из профильной трубы 40х40 и 20х40. Толщина стенки 2 мм. Большинство дорогущих верстаков, которые можно найти в продаже, сделаны из профиля с толщиной стенки 1,5 мм. Но мы делаем для себя, поэтому жадничать не будем. Если металлопрофиль начнёт разъедать коррозия, с более толстой стенкой она справится не так быстро.

Из трубы 40х40 у нас будут сделаны 3 прямоугольные опоры. Перемычки внутри опор, направляющие, перекладины под столешницу — из трубы 20х40.

Кроме самого профиля нам понадобятся:

• доска для столешницы (у меня OSB );
• алкидная эмаль для металла «три-в-одном»;
• принадлежности для сварки;
• болгарка;
• уголок и керн для разметки металлопрофиля;
• другие мелочи.

Чертежи и размеры

Чтобы собрать качественный верстак для гаража, необходимо изначально определиться с его габаритами. При составлении чертежа особенное внимание следует уделить высоте столешницы. Оптимальным вариантом этого показателя является расстояние от локтевого сгиба стоящего прямо человека до пола.

Не следует делать слишком большую ширину. Это связано с ограниченными размерами гаража и необходимостью часто работать, когда внутри помещения стоит автомобиль. Потребуется место для прохода людей, поэтому оптимальная ширина конструкции варьирует в пределах от 50 до 80 см.

Распиловка профиля для верстака

Чтобы сделать верстак из профиля, нам нужно будет распилить его на отрезки. На этих чертежах не только видна конструкция будущего верстака, но и указаны размеры всех отрезков, на которые нужно будет распиливать трубу, и общий её метраж.

Важный момент: запилы будем делать строго под углом 45°. Это нужно для того, чтобы сварить все детали без зазоров. Если внутрь конструкции попадёт влага, металл начнёт разъедать коррозия.

Чтобы разметить профиль, используем керн (инструмент для нанесения засечек на металл) и уголок. Размечать трубу лучше по всем четырём граням, чтобы разрезы получались ровными. Как я размечаю профиль и разрезаю его болгаркой, хорошо видно на видео.

Особенности сварки

Сварочный процесс надо вести равномерно, по мере выгорания электрода следует уменьшать расстояние. Длинная сильная дуга может прожечь сталь в некоторых местах, что не лучшим образом скажется на качестве готового верстака.

Удобный сварочный стол никогда не будет лишним в гараже. При сборке можно дополнительно сделать конструктивно различные выдвижные ящики и полки для хранения различных крепёжных элементов, инструментов.

Хорошо сделанная металлическая конструкция прослужит в гараже своему владельцу долгие годы. На металлической столешнице готового гаражного верстака можно закрепить слесарные тиски.

Для этого надо приварить стальные болты шляпками вниз (по количеству проушин тисков). Такой вариант крепления будет наиболее простым. Можно будет в дальнейшем снимать тиски с гаражного верстака для проведения технического обслуживания.

Болты до сварки лучше всего предварительно вкрутить в проушины тисков, закрепив их там гайками. После этого выбрать оптимальное место на стальной столешнице, провести заваривание вкруговую головок болтов по месту.

Покраска своими руками

Теперь немного о том, чем лучше покрасить металлический профиль.

Я купил для этого недорогую алкидную эмаль Dali три-в-одном. Это краска, грунт и преобразователь ржавчины — всё вместе. Её прелесть в том, что можно обезжирить поверхность и сразу же наносить краску. Со ржавчиной, если она несущественная, ничего делать не нужно. Краска справится. Если ржавчины будет слишком много, предварительно нужно зачищать и обрабатывать преобразователем. Иначе краску будет пучить, а потом она вскроется.

Если хотите верстак такого же красивого насыщенного синего цвета, как у меня, выбирайте оттенок по RAL 5005. Красим обязательно в два слоя.

О видах верстаков

Владельцы автомобилей регулярно сталкиваются с необходимостью выполнения разнообразных ремонтных работ. Для всех, кто занимается столярным и слесарным делом (неважно, на профессиональном или любительском уровне), грамотное оснащение рабочего места помогает экономнее распределять силы и время, а также обеспечивает лучший результат. На роль универсального оборудования, подходящего для эксплуатации в гаражных условиях, подходит верстак.

Изначально верстак возник как плотницкое рабочее место, предназначенное для обработки древесины. С появлением разнообразного (в том числе электрического) оборудования и разделения профессий, верстак стал специализироваться. Сегодня, помимо плотницких, существуют столярные и слесарные верстаки, а также комбинированные разновидности.

Прадедушка современных моделей

Смета

Как я уже говорил, себестоимость этого верстака из металлического профиля вместе с краской составляет 3 500 рублей. Можно сделать его ещё дешевле, если:

• использовать профиль 30х30;
• взять трубу с толщиной стенки 1,5, а не 2 мм, как у меня;
• сделать верстак короче (не всем нужен такой огромный).

В дальнейшем я планирую дополнить этот верстак рамкой на стену для инструмента и выкатной тележкой. Будем делать всё это вместе: следите за видео на ютубе, за статьями в моём блоге.

Видео

Отзывы

Добавление комментариев не авторизованным пользователям закрыто. Авторизуйтесь или зарегистрируйтесь на сайте

Основные нюансы

Большинство домашних мастеров предпочитают не покупать верстак, а сделать его собственноручно. Во-первых, слесарный металлический верстак своими руками обойдется намного дешевле покупного. Во-вторых, при изготовлении конструкции есть возможность воплотить свои задумки, ну и наконец, если все сделать правильно, то качество самодельного верстака будет в несколько раз лучше, чем у покупного. При помощи незамысловатых манипуляций с металлом, небольшого количества инструмента и навыков сварки и резки может получиться довольно приличный стол.

При изготовлении следует разделить верстак на составляющие ( для более удобной сборки) и учесть немаловажные нюансы:

• Станина-это поверхность, на которой ведутся все основные работы, поэтому при ее изготовлении необходимо использовать лист толщиной 30 — 40 мм. Сам каркас можно изготовить из квадратной трубы, что повлечет за собой меньше растрат или из уголка, но цена будет немного выше. Все зависит от материала, который имеется в наличии. Что касается длины и ширины, это сугубо индивидуально. Если в помещении, где будет находиться верстак, много места, то будет разумным изготовить его побольше — например, 70 на 200 см.
• Скреплять комплектующие можно при помощи болтовых соединений или сварных швов. Второй вариант будет предпочтительней, так как болты могут со временем ослабляться, и конструкция будет шаткой. Но если планируется изготовить верстак больших размеров, в этом случае следует прибегнуть к болтовым соединениям.
• На станине будут крепиться тиса и различный электроинструмент, поэтому необходимо позаботиться о том, чтобы лист был жесткий и не «играл» при ударах молотком.
• Если верстак будет использоваться в кузнечном деле, небольшой участок стола можно сделать из листа 30 − 40 мм, а для придания дополнительной жесткости укрепить каркас дополнительными перемычками.
• Форма стола может иметь различные вариации. Все зависит от вида работы и пространства, где будет установлена конструкция.
• Под самим столом лучше сделать полки для инструмента или для заготовок. Наилучшим вариантом будет изготовление выдвижных ящиков для хранения инструментов и различных комплектующих для работы, но изготовление ящиков — довольно хлопотное дело, и времени уйдет на такой верстак довольно много.
• Необходимо сделать нишу для ног, иначе во время работы можно получить травму. Нужно помнить, что под верстаком не должно быть острых углов и заусениц. После сварки и резки необходимо зачистить все заусеницы и острые концы.
• Стены вокруг рабочего места рекомендуется использовать для подвешивания инструмента. Необходимо учесть, чтобы при работе от вибрации не падали отвертки, ключи, молоток и другие приспособления.
• Верстак нужно обязательно заземлить, иначе в случае утечки напряжения возможно поражение электрическим током.
• Стоит подумать и об освещении рабочего места, а также о розетках для электроинструмента. По возможности изготовить вытяжку, ограждающую мастера от вредных газов, которые выделяются во время сварки.

Пошаговая инструкция по изготовлению верстака для гаража

Согласно данным сборочного чертежа нарезаются детали соответствующей длины для сборки опорного каркаса. Используется труба прямоугольного сечения, стальной уголок или иные выбранные для этого виды проката. Производится сварка каркаса. Сначала сваривается опорная площадка для столешницы, затем она переворачивается и привариваются опоры и каркас тумбы. Устанавливаются направляющие для выдвижных ящиков, прикрепляются боковые панели. Сварные швы зачищаются с помощью болгарки, удаляются заусенцы и острые края, образовавшиеся во время резки металла. Верстак переворачивается и устанавливается на выбранное заранее место. Вырезается из листового материала или нарезается по длине нужное количество досок для покрытия столешницы. Производится установка и отделка поверхности, В зависимости от типа конструкции к заднему краю столешницы крепится задняя стенка, не позволяющая инструментам или деталям скатываться и падать за верстак

В условиях гаража это очень важно, так как отыскать закатившийся мелкий винтик будет крайне сложно. Производится сборка инструментального щита и навеска его на стену. Обычно используется лист фанеры с рядами отверстий, в которые вставляются стержни для подвески инструмента. Сборка стеллажей производится подобным образом: сварка каркаса, установка плоскостей и навеска на стены или установка с фиксацией к ним

Все края тщательно обрабатываются и зачищаются, острые углы закругляются. Готовое сооружение красят, после высыхания краски производят установку освещения, размещают инструмент, крепят тиски, наждак и прочие необходимые приспособления.

Перечисленные операции относятся к основным, наиболее необходимым действиям. В зависимости от типа конструкции и наличия дополнительных элементов могут потребоваться и другие этапы сборки. Для того чтобы не допускать ошибок, рекомендуется продумать порядок работ во время создания рабочего чертежа. Следовать пунктам плана необходимо для увеличения скорости работ и исключения путаницы в сборке сооружения.

Назначение

Верстак – рабочее место мастера, служащее для ремонта стройматериалов.

Верстаки для дома предназначены для столярных, слесарных и плотничьих работ.

Плотничий верстак представляет собой стол небольших размеров (1×6 м), который имеет упоры для обработки заготовок.

Плотничий верстак

Верстаки изготавливаются из дерева или металла.

Автомеханику предпочтительнее выбирать верстак, изготовленный из металла, а слесарю – из дерева.

Конструкции легко собираются и разбираются, поэтому практически не возникает трудностей при их транспортировке.

Металлический слесарный верстак

Использование конструкции довольно распространено в разных сферах деятельности. Верстаки получили широкое применение, как в помещениях подсобного типа, так и на масштабных производственных предприятиях.

Дополнительные приспособления, которыми можно оснастить верстак, обеспечивают удобство при обработке стройматериалов.

Верстак для дома интенсифицирует рабочий процесс

Именно поэтому при его изготовлении важно учитывать сферу производства и планировку помещения, в котором он будет располагаться

Компактный верстак для небольших помещений

Когда пространства недостаточно, чтобы установить верстак стандартных размеров, можно соорудить слесарный верстак, состоящий из одной тумбочки, и расположить его на лоджии.

Стеллажи и боксы для инструментов

Если забить в поисковике фразу: «как лучше разместить инструменты в гараже или мастерской», интернет выдаст десятки вариантов и сотни фотографий. Зачастую, это —красивые и дорогие приспособы с заграничных сайтов. Нам же нужно что-то своё — родное, и желательно задёшево или вообще бесплатно. И это у нас есть! Обратимся к личному опыту пользователей FORUMHOUSE.

Vreeon

Расскажите, как вы размещаете инструмент в мастерской, так чтобы он не мешался и всегда был под рукой? Особенно, если его много.

Андрей 203Администратор FORUMHOUSE

Я стараюсь покупать электроинструмент в кейсах. Если кейса нет, то храню инструменты в заводской коробке.

vreeon

А что делать, если кейсов и коробок нет?

OlegychМодератор FORUMHOUSE

Я нарезаю из фанеры толщиной 1 см полосы шириной от 5 до 25 см. Прогоняю их через деревообрабатывающий станок с пильным диском. Получается паз. Потом я из этих полос собираю ящики с выдвижной крышкой. Размер ящика под конкретный инструмент. Если нужно хранить мелочёвку, делаю дополнительное отделение.

Описание — это конечно хорошо, но, когда дело касается хранения инструментов, лучше один раз увидеть, чем сто раз услышать. Смотрите, что предлагают пользователи портала.

Qzmich-NN

Я отказался от покупки готовых «органайзеров» для инструмента. Сделал выдвижной ящик. В крышке ЛДСП просверлил отверстия под конкретный инструмент. Теперь плоскую отвёртку, не всунешь на место крестовой.

А это лайфхаки от Ivanrin. Все инструменты разложены по своим местам на полках.

Чтобы поддерживать порядок в мастерской, сразу, а не потом, кладём инструмент туда, откуда вы его взяли.

Ivanrin

Мне повезло, удалось по дешевке купить б\у металлические стеллажи из магазина. Взял 7 шт. Ширина полок – 500 мм. Теперь моему инструменту есть, где разгуляться.

Полки выдерживают нагрузку до 50 кг.

Такое «хранилище» выглядит аккуратно и места хватает для всего.

Опыт показывает, что оптимальная глубина полок не более 40-50 см. Если глубже, то за инструментом придётся далеко лезть. Это — неудобно. Правда есть нюанс, хранить разную мелочевку в банках и контейнерах, удобнее на неглубоких полках, шириной 15-20 см.

Удобные контейнеры под мелочь, получаются из пластиковых лотков из-под мяса или салатов.

Мастерская Ivanrin после наведения порядка.

А это самодельный бокс из фанеры для хранения лобзика, который изготовил ШмуликШлеперсон.

Удобно. Практично. Мобильно.

Требования безопасности к самодельной конструкции верстака

1. Если площадь гаража не слишком большая, то можно своими руками сделать стол для слесарных работ меньшего размера. Но, стоит знать, что вся конструкция должна быть устойчивой, не раскачиваться и не сдвигаться с места при небольшом усилии.
2. Рабочее место должно быть организовано так, чтобы человеку ничего не мешало. При работе с тисками все лишние инструменты должны быть убраны со столешницы.
3. Углы и выступающие детали стола не должны быть слишком острыми и иметь режущих кромок.
4. После ремонтных работ за верстаком нужно убирать рабочее место от металлической стружки, капель масла и других материалов.
5. Если самодельный верстак изготовлен правильно, то он легко выдерживает нагрузку в 200 кг.

Фанера для щита

Щит для инструментов

Щит для инструментов

Щит для инструментов

Критерии выбора: дерево или металл

Для многих автолюбителей гараж является вторым домом, поэтому к его обустройству они подходят с должным вниманием. Особенно ответственным моментом является приобретение верстака; критерием выбора может служить цель, для которой он предназначен. В большинстве случаев такое оборудование устанавливается для выполнения следующих работ:

Для регулярного техосмотра и поддержки состояния

автомобиля.

Для мелких слесарных работ

, небольшого ремонта, исправления дефектов, связанных с обслуживанием дома и приусадебной территории.

Если слесарное или столярное дело — часть вашего хобби

.

Первый вопрос, встающий при выборе — материал изготовления. Встречаются деревянные (чаще всего самодельные) и металлические верстаки, предлагаемые различными производителями, как отечественными, так и зарубежными.

Рабочее место для души

Деревянные верстаки

Деревянный верстак в гараж, выполненный полностью или частично из древесины, подходит для периодической и недолгой работы с несложными деталями; он плохо подходит для обработки сложных металлических компонентов. Каркас таких моделей выполняется из древесины крепких пород (бук или дуб) и закрепляется саморезами. Устойчивость стола обеспечивается дополнительными распорками, поперечными или х-образными. Деревянные модели, как правило, оснащаются полками или ящиками для хранения. Деревянная столешница по краю отделывается металлом.

Распространенной моделью является конструкция из двух массивных тумб, соединенных между собой столешницей. Такой вариант выглядит достаточно практичным, поскольку решает большинство проблем, связанных с размещением инструментов. Несмотря на относительную дешевизну и хорошую (хотя и несколько ограниченную) функциональность, многие полагают, что верстак в гараж из дерева имеет значительные минусы:

Деревянный слесарный стол не рассчитан на серьезную нагрузку

.

При усиленной эксплуатации

срок службы каркаса значительно
сокращается
.

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу монтажа металлоконструкций. Напрямую пообщаться с представителями можно, посетив выставку домов «Малоэтажная Страна».

Площадь стола не позволяет размещать

несколько видов оборудования одновременно.

Деревянная поверхность столешницы под действием химических агентов (красок, растворителей) и металлической пыли со временем приходит в негодность

, а следы масел остаются навсегда.

Дерево — пожароопасный материал

; в сочетании с расположенной по соседству коллекцией химических веществ это свойство многократно возрастает.

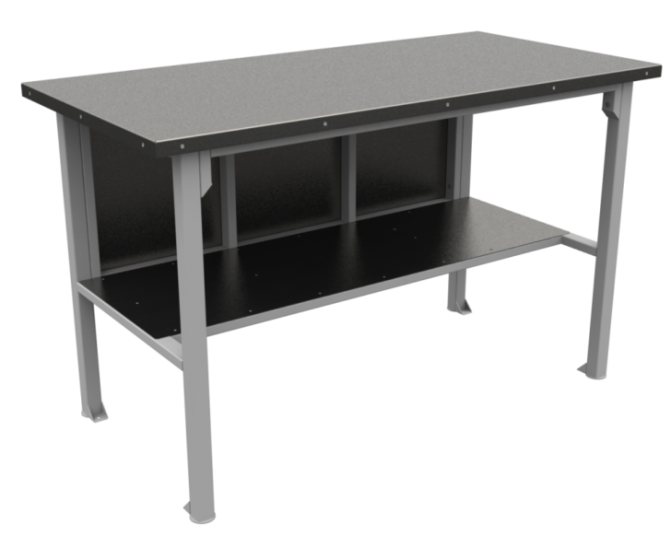

Металлические верстаки

Чтобы собрать функциональный слесарный стол из металла, потребуется специальное оборудование и навыки работы с металлом (фрагменты соединяются при помощи сварки). Модели из металла, собранные в цеховых условиях, обладают прочной конструкцией и современным дизайном. Несмотря на более высокую цену, обусловленную стоимостью металла и более сложным процессом сборки, металлическое оборудование имеет немало преимуществ, в число которых входит:

Долгий срок эксплуатации

. Модели из нержавеющей стали могут похвастаться сроком безупречной службы в 50 лет.

Большой выбор моделей

и их комплектаций. Производителями предлагаются варианты как универсальные, так и с узкой специализацией.

Многофункциональность

. Вы можете выполнять любые виды работ, включая обточку, резку, шлифовку.

Мобильность и компактность

. Многие модели можно разбирать (полностью или частично), а при необходимости добавлять новые инструменты (тиски, зажимы).

Небольшой вес

при сохранении прочности. Столешница устойчива к деформациям и повреждениям (царапинам).

Минимальный уход

. Конструкция характеризуется повышенной сопротивляемостью к коррозийным процессам и не нуждается в покраске. Уборка металлической пыли и стружки с поверхности столешницы не занимает много времени.
