Механические свойства болтов и гаек различного класса прочности

Классы прочности болтов и маркировка – таблица

Класс прочности болта – технико-эксплуатационная характеристика, которая отражает предельную нагрузку на металлоизделие при скреплении деталей, показывает устойчивость к деформациям, ударам и разрыву.

По ГОСТу 1759.4-87 (ISO 898.1-78) метизы подразделяются на 11 групп: 3.6; 4.6; 4,8; 5.6; 5.8; 6.6; 6.8; 8.8; 9.8; 10.9; 12.9.

Чем выше значение, тем большее усилие способен выдержать крепеж, тем он прочнее и выносливее.

К категориям от 3.6 до 6.8 относят болты, предназначенные для эксплуатации в легких конструкциях, 8.8-12.9 – высоконадежные.

Механические свойства крепежей в зависимости от показателя прочности представлены ниже в таблице:

Что наносится на шапку болта

На стандартном болте, сделанном по ГОСТ 7798-70, есть маркировка.

В нее входят:

1. Класс прочности. Определяет степень нагрузки и сферу применения.
2. Клеймо завода-изготовителя. Позволяет идентифицировать компанию, занимающуюся производством метизов.
3. Стрелка. Указывает на левостороннюю резьбу.

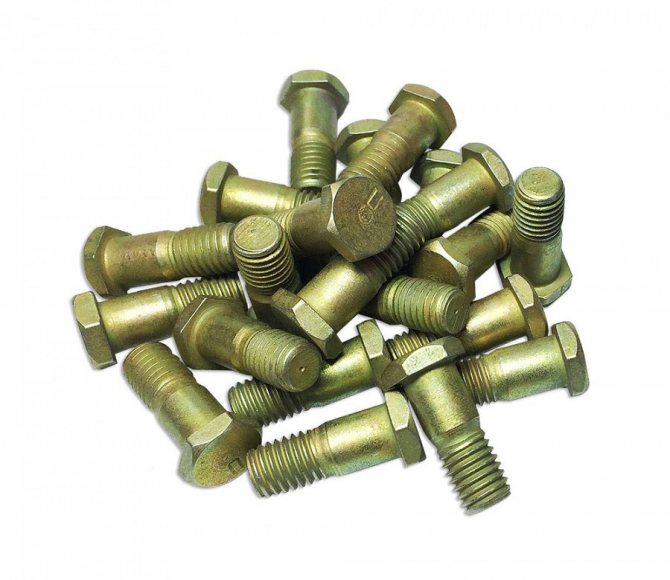

На болтах и винтах диаметром более 6 мм маркировка обязательна. На крепежах меньших размеров номер не ставят.

На деталях малого размера или нестандартной формы применяют символы из циферблатной системы.

Расшифровка знаков на болтах из нержавеющего металла:

1. Обозначение марки аустенитной стали:
   А2 – устойчивость к воздействию воды;
2. А4 – стойкость к солям, щелочам, кислотам.
3. Граница прочности – 50, 60, 80, что соответствует 500, 600, 800 МПа и классам 5.6(8), 6.6(8), 8.8.

Возможно заводское клеймо.

Изделия из мартенситного сплава маркируют аналогично углеродистым, при этом цифры внизу подчеркнуты. Стандартом разрешено не ставить точку в обозначении.

В БВП знаки указывают согласно ГОСТ 52644-2006.

В качестве примера: D 11.14 8.8 S ХЛ, где:

• D – идентификатор производителя;
• 11.14 – номер плавки;
• 8.8 – граница прочности;
• S – болт с 6-гранной увеличенной шляпкой;
• «ХЛ» – климатическое исполнение (холодный регион).

Условные обозначения на шпильки наносят, если диаметр резьбы превышает 12 мм.

Требования по ГОСТу

Метизы должны соответствовать прописанным в ГОСТах размерам, механическим свойствам, классу точности, нормам качества, не иметь крупных дефектов и следов коррозии.

На чертежах и в спецификациях инженеры отмечают болты строго по стандарту.

Как понять, какая прочность у гайки?

В отличие от болтов, у гаек прочность обозначается одной цифрой. Всего 6 классов прочности гаек: 4, 5, 6, 8, 10, 12. Что означают эти цифры? Проще говоря, эта цифра соответствует первой цифре в маркировке тех болтов, с которыми эта гайка может использоваться. Например, гайка класса прочности 8 или 8.0 используется с болтами класса 8.8, а гайка класса 6 — с болтами классов 6.6 или 6.8

В ответственных конструкциях применяются болты из нержавеющей стали. У них в маркировке отображается предельная прочность на разрыв в кГс/мм2 ( 1 килограмм-сила ≈ 9,807 ньютонов) Используются всего три величины этого показателя: 50, 70 и 80. Кроме того, в маркировку включают марку стали. Таким образом, болт из нержавеющей стали с маркировкой А2-80 выполнен из нержавеющей аустенитной стали А2 с предельной прочностью на разрыв 80 кГс/мм2 или примерно 785 Н/мм2

Что такое предел текучести и как его определить

Предел текучести σт – критическая нагрузка на разъемное соединение, при которой наступает необратимый процесс разрушения конструкции без увеличения воздействующей силы.

На параметр влияет температура. При ее повышении σт понижается.

Для расчета показателя существуют 2 формулы:

1. По временному сопротивлению на растяжение: 1-ю цифру в обозначении класса прочности умножают на 100, затем умножают на 2-ю цифру, результат делят на 10. Так, для метизов группы 5.8 σт=400 МПа (5х100х8:10=400).
2. По классу прочности: 1-ю и 2-ю цифры умножают друг на друга, затем на 10. Для категории 5.8: σт=400 МПа (5х8х10=400).

Чем выше предел текучести, тем дольше деталь способна находиться в состоянии напряжения, противодействовать динамическим и стационарным силам. При подборе крепежа учитывают 2- или 3-кратный запас прочности.

Расчет нагрузок для нержавеющих болтов

Зная прочностные характеристики аустенитных сплавов, не трудно рассчитать максимальную нагрузку на болты по формуле. Для примера взят болт М12, А2-70.

Np0.2 = As х Rp0.2 = 84.3 х 450 = 37935 Н, где:

As – расчетная площадь сечения М12 (см. ГОСТ Р ИСО 3506 табл. А.1.) Rp0.2 – предел текучести

Для определения расчетной рабочей нагрузки полученное значение необходимо разделить как минимум на 20: 37935 / 20 = 1896 кг, а для большей уверенности в безопасности болтокомплекта лучше разделить на 30.

Класс прочности – важнейшая характеристика нержавеющей стали, прописанная в национальном стандарте ГОСТ Р ИСО 3506-1-2009, которую следует учитывать при расчете нагрузки на болтовое или шпилечное соединение.

Класс прочности и марка стали

На качество изделий влияет содержание углерода в сплаве. С уменьшением количества вещества повышаются надежность, твердость и прочность детали.

Болты выпускают:

• низкой прочности – из Ст 10, 20;
• средней – из стали до 0,4% углерода (У4);
• высокой – из конструкционных низко-, среднеуглеродистых и легированных сталей с упрочняющими добавками.

Необходимые свойства достигаются в результате термообработки (закалки) в электропечах. Каленый сплав отличается высокими эксплуатационными характеристиками.

Наиболее распространенные марки для изготовления БВП – Ст30ХГСА; Ст35; Ст35Х; Ст35ХГСА; Ст38ХА; Ст40Х; Ст40Х «Селект»; Ст20Г2Р.

Классификация винтов

Рассмотрим теперь винты, имеющиеся в ассортименте ЦКИ. Самая большая группа из них – винты общего назначения. Это с ними мы встречаемся ежедневно в быту и на производстве. Все они имеют стержень с полной резьбой (хотя бывают и исключения) и головки различной формы. На головках имеются шлицы или углубления под ключ разного типа.

Другая большая группа винтов – винты установочные. Название пошло от их назначения. В своем большинстве они предназначены для точной установки и фиксации деталей в механизмах. Для этого на своих концах они имеют различные выступы или углубления.

По ГОСТ 12414-94 (ISO 4753:1999): «Концы болтов, винтов и шпилек. Размеры» предусматриваются следующие концы установочных винтов:

Привод крутящего момента осуществляется следующими элементами:

В сводной таблице представлены реально существующие, наиболее распространённые сочетания головок и концов установочных винтов с указанием стандарта DIN.

Прочность узкоспециализированных болтов

Для БВП узкоотраслевого назначения предусмотрены отдельные стандарты и требования. Крепежи изготавливают увеличенными.

Характеристика, определяющая прочность металла, – напряжение, соответствующее максимальному усилию и предшествующее разрыву.

К группе специализированных БВП относят мостовые, башмачные, анкерные, железнодорожные болты и т. д.

Некоторые из них предназначены для эксплуатации в сложных и экстремальных условиях, имеют маркировку:

• «ХЛ» – для сурового климата с температурой до -60°С;
• «У» – для областей со средним холодным (умеренным) режимом до -40°С.

Механические свойства прописаны в ГОСТ 22353-77, Р 52644-2006, 24379.1-80.

Эксплуатация высокопрочных болтов (сферы, области и примеры)

Применение высокопрочных болтов часто встречается в таких сферах как строительство, изготовление дорожной техники, приборо- и машиностроение, а также других областях, связанных с производством. Высокий спрос на них обусловлен тем, что такие метизы практически не имеют ограничений по эксплуатации и применяются и в токсичных агрессивных средах, и при низких температурах (до −60С).

Высокопрочные крепежные элементы выдерживают как постоянные нагрузки, так и переменные, с перемещаемым центром тяжести, и даже сильные вибрации. Поэтому с помощью этих метизов строят здания, изготавливают промышленную аппаратуру, тяжелую технику (в том числе и военную) и спецтранспорт узкого назначения (краны, погрузчики и т. п.).

Виды крепления болтов

Резьбовые соединения конструктивно отличаются друг от друга.

Болтовое

Болт – деталь, снабженная головкой и резьбой на разных концах. Резьба необходима для навинчивания гайки. Головку подхватывают снаружи гаечным ключом.

Для установки метиза на соединяемых поверхностях высверливают отверстия большего диаметра. С торцевой стороны снимают фаску.

Недостаток соединения – требует много места, что приводит к увеличению габаритов и веса конструкции.

Достоинство – легкая замена при обрыве.

Винтовое

Винт ввертывают в корпус специальным торцевым инструментом. Головка бывает разной формы, в т. ч. 6-гранной. Главное отличие – малая площадь установки.

Отрицательный момент: при монтаже резьба часто повреждается, извлечь часть крепежа трудно. Поэтому винтовое соединение не применяют при многократном монтаже/демонтаже.

С помощью шпилек

Шпилька – крепежное изделие цилиндрической формы без головки, на концах которого имеется резьба одинакового диаметра. На одной стороне выполнена тугая нарезка. Другой конец необходим для установки гайки.

Элемент востребован при частой сборке/разборке конструкции и установке в труднодоступных местах. Шпилька может гнуться и терять прочность. От сильных нагрузок резьба часто срывается.

Правила монтажа высокопрочных болтов

Перед началом работ всегда производится предварительный анализ технических условий эксплуатации будущей конструкции. На выбор нужного метиза будут влиять следующие факторы:

1. Характеристики дополнительной фурнитуры.
2. Коэффициент закручивания.
3. Соответствие технических и механических свойств метиза той среде, в которой он будет работать.
4. Устойчивость к различным внешним воздействиям.
5. Свойства стали, из которой он сделан.
6. Шаг и тип резьбы.

На условия правильного выбора влияют также размеры, форма головки болта, наличие термической обработки и защитного покрытия. Всегда отталкивайтесь от целей, под которые вам нужен метиз. Дальнейший порядок действий таков:

1. Отверстия в соединяемых элементах совмещают и жестко закрепляют элементы с помощью сборочных пробок. Обычно пробками скрепляют десятую часть отверстий — этого вполне достаточно для надежной фиксации.
2. В отверстия, свободные от пробок, вставляют высокопрочные болты и производят их натяжение в соответствии с правилами и с усилием, указанным в технических документах.
3. Затем извлекают сборочные пробки, устанавливают оставшиеся болты и натягивают все детали до проектной силы. После этого рабочую поверхность можно грунтовать.

Пользуйтесь тарировочном ключом, который позволяет контролировать и регулировать силу натяжения болтов.

Соединение болтов с помощью резьбы

Классификация резьб:

• метрическая;
• дюймовая;
• трубная цилиндрическая;
• коническая;
• прямоугольная;
• трапецеидальная;
• упорная;
• стандартизированная круглая.

Метрическая резьба – основной тип резьбового соединения. Ее параметрами являются номинальный диаметр и шаг резьбы в миллиметрах, устанавливаемые ГОСТ 8724-81.

Достоинства:

• надежность;
• многофункциональность;
• технологичность;
• возможность регулировки силы сжатия;
• наличие широкой номенклатуры изделий.

Недостаток – склонность к самоотвинчиванию.

Cвойства крепежа

Метизы, выпускаемые различными предприятиями, отличаются друг от друга геометрическими параметрами, формой, материалом, предназначением. Кроме этого их можно различить по типу покрытия и ряду других. Кроме, названных свойств болты одного типа отличаются параметрами прочности.

Например, болт М16, может быть использован для крепления деталей забора или ограждения и такой же болт, может быть, использовать для сборки мостовой или крановой конструкции. Соответственно для первого варианта может быть использован болт с меньшими прочностными параметрами, чем для второго варианта применения. Болты, применяемые для сборки кранов и аналогичного оборудования называют крановыми. Они отличаются более высокой прочности и для их изготовления применяют особо прочные стали. В РФ действует ГОСТ 7817-70, который нормирует требования к крепежу, применяемого в особо ответственных конструкциях.

Метизы имеют несколько форм исполнения – болты, гайки, винты и пр. Каждое из указанных изделий применяют для решения определенных задач. Для их изготовления применяют различные стали и разные технологии. От этого зависит и та маркировка, которая будет нанесена на поверхность крепежа.

Область применения

Болтовые соединения высокой прочности предназначены для монтажа сложных строительных конструкций, которые будут подвергаться:

• высоким температурным перепадам;
• осадкам;
• сильным и частым ветрам;
• контакту с химическими веществами.

Так как размеры крепежа, предусмотренные ГОСТом, различаются, области применения метизов обширны:

• станки, оборудование;
• сельхозтехника, машиностроение;
• строительство мостов, зданий;
• судостроение;
• промышленность, производство.

Фрикционное соединение на высокопрочных болтах прекрасно справляется с задачей крепкого и надежного монтажа конструкций, подвергающихся динамическим нагрузкам и вибрациям.

Широкое применение данный крепеж имеет в быту. Он идеален при ремонте квартир, балконов, надежно закрепит любые конструкции на бетонных стенах. Автолюбители не обходятся без таких болтов, ремонтируя свою машину, особенно крепления колес.

Размеры

Размеры высокопрочных болтовых соединений точно соответствуют стандартам ГОСТ 52644:

1. Диаметр метизов по возрастанию: от болта М10 (меньшего) до М48 (большего).
2. Длина от 40 до 300 мм.
3. Вес 1000 штук зависит от диаметра и длины. Его можно определить по соответствующим таблицам по ГОСТ. Масса крепежа М16, к примеру, будет составлять 115-515 кг, М20 – 200-800 кг, а М48 – уже от 2500 до 5000 кг.
4. Толщина дополнительного покрытия тоже регулируется ГОСТом, в зависимости от диаметра метизов. Так болты высокопрочные М24 имеют покрытие толщиной 40 мкм, а М16 – 25 мкм.
