Как разобраться в обозначении крепежных изделий.

При обозначении крепежа (болтов, гаек, винтов, шпилек, шайб) на чертежах, в спецификациях и в технической документации, во избежание разночтений, должны всегда использоваться утверждённые полные условные обозначения, одинаковой формы для всех случаев. Но, в связи с халатностью, ленью, спешкой, а также технической неграмотностью многих инженерно-технических работников, появились и нашли широкое применение различные виды условных обозначений:

  • полные обозначения: Болт В3М12х1,25-6gх50.58.С.019 ГОСТ …, Гайка 2М6LH-6Н.8.016 ОСТ … , Шайба А30.01.08кп.019 ГОСТ … и т.п.
  • сокращённые обозначения ― образованы от полных путём сокращения несущественных для данного применения крепежа параметров: Винт М8-8gх60.029 ГОСТ …, Гайка М16-6Н.032 ГОСТ …, Шайба 10.019 ОСТ … и т.п.
  • упрощённые обозначения ― указываются только главные параметры и требования: Шайба 14,Гайка М16 ГОСТ …, Болт 12х25 оц ГОСТ …, Винт 6х45 хим.окс. ГОСТ …

Указание ГОСТ, ОСТ или ТУ в обозначении крепежа является обязательным, так как номер стандарта определяет конструкцию и геометрическую форму крепежа, точность изготовления, а в некоторых случаях также и марку стали, прочность крепежа и другие параметры. Все виды обозначений образованы от полного обозначения, правильность написания которого диктуют стандарты: для крепежа с резьбой до 48 мм — ГОСТ 1759.0-87, для крепежа с резьбой свыше 48 мм ― ГОСТ 18126-94. Кто-то возразит, что «сокращённые» и «упрощённые» обозначения абсолютно обоснованно существуют и используются именно потому, что неуказанные в них параметры неважны и не требуются в данном конкретном случае. Можно только отметить, что на этот счёт нет никаких утверждённых нормативных документов.

Полное условное обозначение.

Полное обозначение болтов, винтов, шпилек и гаек нормируется стандартом ГОСТ 1759.0-87 «Болты, винты, шпильки и гайки. Технические условия»

На постсоветском пространстве согласно ГОСТ 1759.0-87 и ГОСТ 18126-94 принята следующая схема условного обозначения для болтов, винтов и шпилек и гаек из углеродистых сталей и цветных сплавов:

Для шайб используется немного другая схема условного обозначения согласно ГОСТ 18123-82 «Шайбы. Общие технические условия»:

Приведенные схемы имеют общий вид, со всеми возможными элементами. В зависимости от вида крепежа обозначение может содержать большее или меньшее количество элементов. Также необходимо отметить, что некоторые виды болтов, шпилек, гаек и шайб имеют свои специфические условные обозначения, нормируемые конкретным стандартом (например: болты фундаментные ГОСТ 24379.1-80, шпильки для фланцевых соединений ГОСТ 9066-75 и др.)

Примеры обозначения различного крепежа.

Рассмотрим обозначения различного крепежа на примерах с расшифровкой:

  • Болт 3М12х1,25LH-6gx50.58.C.019 ГОСТ 7798-70

В данном примере обозначения болта использованы следующие элементы:

Болт ― название крепёжной детали;

В ― класс точности болта (всего приняты три класса точности: А, В и С; самый точный ― класс А); в данном примере класс точности В не указывается, так как он продиктован указанным далее стандартом ГОСТ 7798-70 ― по этому стандарту болты не могут быть другого класса точности, кроме В;

3 ― исполнение болта (в зависимости от стандарта может быть от 1-го до 4-х исполнений; если исполнение не указано в обозначении болта ― то это значит, что применяется исполнение 1 ― цифра «1» не указывается);

М ― вид резьбы (в зависимости от стандарта может быть резьба: М ― метрическая; К ― коническая; Тр ― трапецеидальная);

12 ― номинальный диаметр резьбы болта в миллиметрах, мм;

1,25 ― шаг резьбы болта (если шаг резьбы крупный (основной), то он не указывается; указывается только мелкий и особо мелкий шаг резьбы в миллиметрах, мм ― в данном примере шаг резьбы 1,25 мм является мелким для резьбы М12, т.к. крупный основной шаг для резьбы М12 это 1,75 мм);

LH ― обозначение направления нарезки резьбы ― левая резьба (если резьба имеет правое направление нарезки (основное), то направление нарезки не указывается);

6g ― поле допуска резьбы ― определяет класс точности изготовления резьбы (бывает точный, средний, грубый класс ― обозначается цифрами от 4 до 8 с латинскими буквами; точный класс ― 4, грубый класс ― 8);

50 ― длина болта в миллиметрах, мм;

58 ― класс прочности болта (точку между цифрами в обозначении не ставят); утверждённый прочностной ряд для болтов из углеродистых сталей содержит 11 классов прочности: обозначаются 36; 46; 48; 56; 58; 66; 68; 88; 98; 109; 129);

С ― указание о применении спокойной (С) или автоматной (А) стали ― для болтов класса прочности до 6.8; для болтов классов прочности 8.8 и выше, а также для болтов из легированных и специальных сталей и сплавов, в этом месте указывается применяемая марка стали или сплава;

01 ― цифровое обозначение вида покрытия; используются обозначения номеров покрытий от 01 до 13;

9 ― толщина покрытия в микронах, мкм;

ГОСТ 7798-70 ― тип и номер стандарта на конструкцию и геометрические параметры болта.

  • Винт ВМ16-6gx45.45Н.40Х.05 ГОСТ 1482-84

В данном примере обозначения винта установочного использованы следующие элементы:

Винт ― название крепёжной детали;

В ― класс точности винта (всего приняты три класса точности: А, В и С; самый точный ― класс А);

1 ― исполнение винта (в зависимости от стандарта может быть от 1-го до 4-х исполнений; если исполнение не указано в обозначении винта ― то это значит, что применяется исполнение 1 ― цифра «1» не указывается);

М ― вид резьбы (в зависимости от стандарта может быть резьба: М ― метрическая; К ― коническая; Тр ― трапецеидальная);

16 ― номинальный диаметр резьбы винта в миллиметрах, мм;

2 ― шаг резьбы винта (если шаг резьбы крупный (основной), как в данном примере,- то он не указывается; указывается только мелкий и особо мелкий шаг резьбы в миллиметрах, мм;

6g ― поле допуска резьбы ― определяет класс точности изготовления резьбы (бывает точный, средний, грубый класс ― обозначается цифрами от 4 до 8 с латинскими буквами; точный класс ― 4, грубый класс ― 8);

45 ― длина винта в миллиметрах, мм;

45Н ― класс прочности винта установочного (утверждённый прочностной ряд для винтов установочных содержит 4 класса прочности: обозначаются 14Н; 22Н; 33Н; 45Н);

40Х ― указание марки стали винта;

05 ― цифровое обозначение вида покрытия; используются обозначения номеров покрытий от 01 до 13;

ГОСТ 1482-84 ― тип и номер стандарта на конструкцию и геометрические параметры винта.

  • Гайка 2М10х1LH-6Н.32.079 ГОСТ 5927-70

В данном примере обозначения гайки использованы следующие элементы:

Гайка ― название крепёжной детали;

А ― класс точности гайки (всего приняты три класса точности: А, В и С; самый точный ― класс А); в данном примере класс точности А не указывается, так как он продиктован указанным далее стандартом ГОСТ 5927-70 ― по этому стандарту гайки не могут быть другого класса точности, кроме А;

2 ― исполнение гайки (в зависимости от стандарта может быть от 1-го до 3-х исполнений; если исполнение не указано в обозначении гайки ― то это значит, что применяется исполнение 1 ― цифра «1» не указывается);

М ― вид резьбы (в зависимости от стандарта может быть резьба: М ― метрическая; К ― коническая; Тр ― трапецеидальная);

10 ― номинальный диаметр резьбы гайки в миллиметрах, мм;

1 ― шаг резьбы гайки (если шаг резьбы крупный (основной), то он не указывается; указывается только мелкий и особо мелкий шаг резьбы в миллиметрах, мм ― в данном примере шаг резьбы 1 мм является особо мелким для резьбы М10, т.к. крупный основной шаг для резьбы М10 это 1,5 мм);

LH ― обозначение направления нарезки резьбы ― левая резьба (если резьба имеет правое направление нарезки (основное), то направление нарезки не указывается);

6Н ― поле допуска резьбы ― определяет класс точности изготовления резьбы (бывает точный, средний, грубый класс ― обозначается цифрами от 4 до 8 с латинскими буквами; точный класс ― 4, грубый класс ― 8);

32 ― указание группы материала гайки ― в данном случае латунь Л63 ― группа 32;

07 ― цифровое обозначение вида покрытия; используются обозначения номеров покрытий от 01 до 13;

9 ― толщина покрытия в микронах, мкм;

ГОСТ 5927-70 ― тип и номер стандарта на конструкцию и геометрические параметры гайки.

  • Шпилька 2М24х1,5LH-6gx220.109.45.029 ГОСТ 22032-76

В данном примере обозначения шпильки использованы следующие элементы:

Шпилька ― название крепёжной детали;

В ― класс точности шпильки (всего приняты три класса точности: А, В и С; самый точный ― класс А); в данном примере класс точности В не указывается, так как он продиктован указанным далее стандартом ГОСТ 22032-76 ― по этому стандарту шпильки не могут быть другого класса точности, кроме В;

2 ― исполнение шпильки (в зависимости от стандарта может быть от 1-го до 6-ти исполнений; если исполнение не указано в обозначении шпильки ― то это значит, что применяется исполнение 1 ― цифра «1» не указывается);

М ― вид резьбы (в зависимости от стандарта может быть резьба: М ― метрическая; К ― коническая; Тр ― трапецеидальная);

24 ― номинальный диаметр резьбы шпильки в миллиметрах, мм;

1,5 ― шаг резьбы шпильки (если шаг резьбы крупный (основной), то он не указывается; указывается только мелкий и особо мелкий шаг резьбы в миллиметрах, мм ― в данном примере шаг резьбы 1,5 мм является мелким для резьбы М24, т.к. крупный основной шаг для резьбы М24 это 3 мм);

LH ― обозначение направления нарезки резьбы ― левая резьба (если резьба имеет правое направление нарезки (основное), то направление нарезки не указывается);

6g ― поле допуска резьбы ― определяет класс точности изготовления резьбы (бывает точный, средний, грубый класс ― обозначается цифрами от 4 до 8 с латинскими буквами; точный класс ― 4, грубый класс ― 8);

220 ― длина шпильки в миллиметрах, мм;

109 ― класс прочности шпильки (точку между цифрами в обозначении не ставят); утверждённый прочностной ряд для шпилек из углеродистых сталей содержит 11 классов прочности: обозначаются 36; 46; 48; 56; 58; 66; 68; 88; 98; 109; 129);

45 ― указание марки стали шпильки;

02 ― цифровое обозначение вида покрытия; используются обозначения номеров покрытий от 01 до 13;

9 ― толщина покрытия в микронах, мкм;

ГОСТ 22032-76 ― тип и номер стандарта на конструкцию и геометрические параметры шпильки.

  • Шайба 2.20х0,5.01.08кп.099 ГОСТ 13463-77

В данном примере обозначения шайбы стопорной с лапкой использованы следующие элементы:

Шайба ― название крепёжной детали;

А ― класс точности шайбы (всего приняты три класса точности: А, В и С; самый точный ― класс А); в данном примере класс точности А не указывается, так как он продиктован указанным далее стандартом ГОСТ 13463-77 ― по этому стандарту шайбы не могут быть другого класса точности, кроме А. Если стандарт на шайбы предусматривает несколько возможных классов точности ― то класс точности указывается в обозначении первым;

2 ― исполнение шайбы (в зависимости от стандарта может быть от 1-го до 3-х исполнений; если исполнение не указано в обозначении шайбы ― то это значит, что применяется исполнение 1 ― цифра «1» не указывается);

20 ― номинальный диаметр резьбы сопрягаемой резьбовой детали, для которой предназначена шайба, в миллиметрах, мм. Таким образом, в обозначении шайбы указывается не реальный диаметр внутреннего отверстия шайбы, а диаметр соответствующего резьбового крепежа (диаметр внутреннего отверстия шайбы, как правило, имеет немного большее значение);

0,5 ― толщина шайбы (если толщина шайбы соответствует указанному стандарту ГОСТ, то она не указывается; обязательно указывается только специальная, несоответствующая стандарту ГОСТ, толщина в миллиметрах, мм ― в данном примере толщина 0,5 мм является нестандартной для шайбы 20, т.к. по таблице ГОСТ 13463-77 стандартная толщина для шайбы 20 составляет 1 мм);

01 ― группа материала шайбы. Для шайб возможные стандартные материалы разбиты на группы:

Условные обозначения марки (группы)

Если материал нестандартный, то группа не указывается ― указывается только марка материала;

08кп ― указание марки материала шайбы;

09 ― цифровое обозначение вида покрытия; используются обозначения номеров покрытий от 01 до 13;

9 ― толщина покрытия в микронах, мкм;

ГОСТ 13463-77 ― тип и номер стандарта на конструкцию и геометрические параметры шайбы.

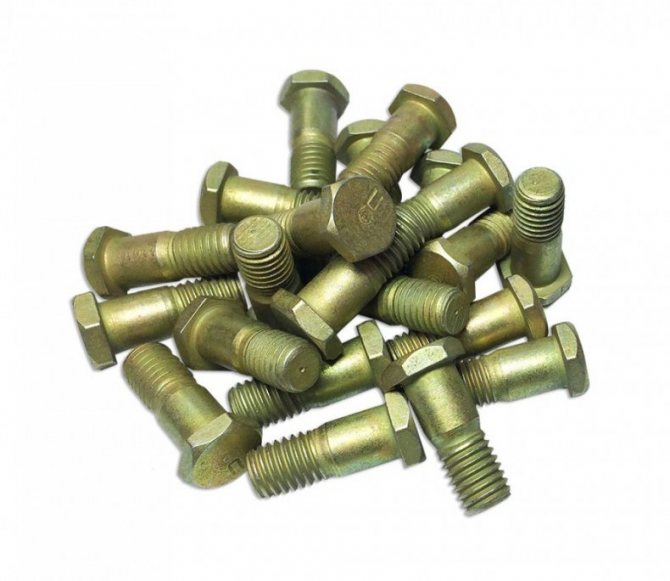

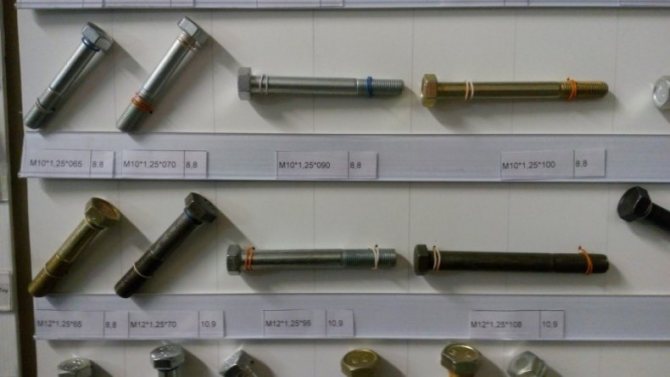

Области применения болтов

Наличие такого большого числа плюсов не могло оказаться незамеченным, и высокопрочные метизы нашли применение во многих областях:

  • Изготовление станков и профессионального оборудования в промышленности.
  • Автомобилестроение, производство сельскохозяйственной техники.
  • Болты высокого класса прочности широко используются не только в производстве, но и в рядовой эксплуатации техники в сельском хозяйстве (например, модификации конструкций, замена сварочных креплений на болты).
  • Среди промышленных областей также известно строительство судов различного класса.

Высокопрочные болты применяются в любом строительстве зданий, конструкций, которые будут подвержены воздействию вибрации.

В повседневной практике можно приобрести надежное крепление для усиления конструкции балкона, для монтажа тяжелых приспособлений к бетонным основаниям. Оценят по достоинству прочность крепежа владельцы автомобилей.

16.2. Гайки

Гайки навинчиваются на резьбовый конец болта, при этом соединяемые детали зажимаются между гайкой и головкой болта.

Условное обозначение гайки
:
Гайка М 24 -6Н. 6 ГОСТ 5915-70 – шестигранная гайка в исполнении 1 по ГОСТ 5915-70 с полем допуска 6Н, класса прочности 6, без покрытия. Чаще всего используют шестигранные гайки, конструкция и размеры которых определяются ГОСТом. Они разделяются на обычные (рисунок 16.2), прорезные (рисунок 16.3) и корончатые (рисунок 16.4).

Обычные гайки выпускаются в трех исполнениях и трех классов точности (А, В, С), нормальной высоты, низкие, высокие, очень высокие (рисунок 16.5), с нормальным или уменьшенным размером «под ключ».

Рисунок 16.2

Рисунок 16.3 Рисунок 16.4

Рисунок 16.5

Правила выбора крепления

В промышленности оборудование и крепления подбираются в соответствии с разработанным планом. Однако, высокопрочные соединения широко применяются и в быту, в небольших хозяйствах, домашних автомастерских.

Для правильного выбора болтов следует использовать следующие правила:

  1. При подготовке конструкции к сборке следует внимательно изучить проектную документацию, поскольку маркировка высокопрочного болта должна полностью соответствовать рекомендуемым нормам.
  2. Замена крепежа на другой лучше производить после консультации специалиста.
  3. Выбранный болт должен превышать по прочности материал, из которого изготовлена конструкция.
  4. На практике следует отдать предпочтение болтам с дополнительным антикоррозийным покрытием. Подобные крепежи, как правило, имеют высокую стоимость, но полученный результат полностью окупает вложенные средства.
  5. Перед покупкой следует обязательно соотнести предполагаемую нагрузку на крепление и функциональные возможности выбранной модели болта. Особенно, важно учитывать атмосферные влияния, в том числе, температуру окружающего воздуха.
  6. Будущему владельцу необходимо оценить ряд характеристик для болта, например, габариты крепежа, длина резьбы, коэффициент закручивания. Данные параметры регулирует гост высокопрочных болтов. Важно сопоставить массу будущей конструкции (нужен хотя бы теоретический расчет) и возможности выбранного соединения.
  7. Важное значение имеет рейтинг компании производителя и поставщика. Лишь проверенное производство абсолютно точно использует государственные стандарты в работе.

Обязателен перед покупкой осмотр детали. На головке высокопрочного болта должны быть выставлены все маркировочные обозначения, а на самом корпусе не должно быть дефектов. Малейший скол или трещина неизбежно станет причиной порчи конструкции, а иногда и производственной травмы.
