Как правильно расшифровать условное обозначение швеллера

Что представляет собой швеллер

Швеллером называется металлическая балка с П-образным сечением. Основной метод ее изготовления — фасонный металлопрокат. Он осуществляется с помощью двух технологий, поэтому сортамент состоит из двух больших групп:

• горячекатаные элементы — ГОСТ 8240-97;
• гнутые — по стандарту 8278-83.

Профиль горячего качения имеет высокие показатели прочности, устойчив к механическим деформациям, изгибам. Поэтому данную категорию применяют при сооружении ответственных и несущих частей здания.

Гнутьем создаются менее прочные швеллеры, поэтому они не используются в качестве опоры. Но их остальные особенности ничем не хуже горячекатаного варианта, а небольшая масса, экономичная цена бывают очень выгодны на практике.

Это не единственные отличия двух методик. Выбирая деталь для конкретной цели, нужно учесть ее параметры, сырье для изготовления, вид конструкции.

Швеллеры

У ГОСТ 8240-97 — П ГОСТ 8240-97 — ГОСТ 5267.1-90 — DIN 1026 UPN NF A 45-202 — UPN-A NF A 45-202 — UAP NF A 45-255 — UAP-A NF A 45-255 Великобритания — ASTM C — ASTM MC

Швеллеры с уклоном полок

( ГОСТ 8240-97 )
А

— площадь сечения;
Jy- Jz
— момент инерции относительно оси;
Wy
— момент сопротивления относительно оси;
iy
— радиус инерции относительно оси;
Sy
— статический момент полусечения отн. oси y;
P
— масса профиля.

Обозначение:
ГОСТ также предусматривает следующие серии:
П
— с параллельными гранями полок;
Э
— экономичные с параллельными гранями полок;
Л
— легкой серии с параллельными гранями полок;
С
— специальные. У ГОСТ 8240-97 — П ГОСТ 8240-97 — ГОСТ 5267.1-90 — DIN 1026 UPN NF A 45-202 — UPN-A NF A 45-202 — UAP NF A 45-255 — UAP-A NF A 45-255 Великобритания — ASTM C — ASTM MC

Швеллеры с параллельными гранями полок

( ГОСТ 8240-97 )
А

— площадь сечения;
Jy- Jz
— момент инерции относительно оси;
Wy
— момент сопротивления относительно оси;
iy
— радиус инерции относительно оси;
Sy
— статический момент полусечения отн. oси y;
P
— масса профиля.

Обозначение:
где,
B1
— точность проката; АО1 — особо высокой, А1,А2,А3 — высокой, Б1 — повышенной, В1,В2,В3,В4,В5 — обычной;
2
— категория проката; в зависимости от нормируемых показателей прокат подразделяют на категории с 1 по 7;
1ГП
— группа качества поверхности; 1ГП — для применения без обработки поверхности, 3ГП — для холодной механической обработки резанием, 2ГП — для горячей обработки давлением;
св
— свариваемость; с гарантией свариваемости. ГОСТ также предусматривает следующие серии:
У
— с уклоном внутренних граней полок;
Э
— экономичные с параллельными гранями полок;
Л
— легкой серии с параллельными гранями полок;
С
— специальные. У ГОСТ 8240-97 — П ГОСТ 8240-97 — ГОСТ 5267.1-90 — DIN 1026 UPN NF A 45-202 — UPN-A NF A 45-202 — UAP NF A 45-255 — UAP-A NF A 45-255 Великобритания — ASTM C — ASTM MC

Швеллеры с наклонными гранями полок для вагоностроения

( ГОСТ 5267.1-90 )
А

— площадь сечения;
Jy- Jz
— момент инерции относительно оси;
Wy
— момент сопротивления относительно оси;
iy
— радиус инерции относительно оси;
Sy
— статический момент полусечения отн. oси y;
Угл
— угол наклона полок;
P
— масса профиля.

Обозначение:
где,
325
— класс прочности; 265, 295, 325, 345, 375, 390;
2
— категория; с 1 по 15 в зависимости от госта материала.

Сортамент, размеры, площадь поперечного сечения, масса одного метра, справочные значения. предельные отклонения по размерам, массе одного метра и геометрической форме профилей должны соответствовать ГОСТ 5267.1 — ГОСТ 5267.13.

У ГОСТ 8240-97 — П ГОСТ 8240-97 — ГОСТ 5267.1-90 — DIN 1026 UPN NF A 45-202 — UPN-A NF A 45-202 — UAP NF A 45-255 — UAP-A NF A 45-255 Великобритания — ASTM C — ASTM MC

Швеллеры с уклоном полок

( DIN 1026 )
А

— площадь сечения;
Jy- Jz
— момент инерции относительно оси;
Wy
— момент сопротивления относительно оси;
iy
— радиус инерции относительно оси;
Sy
— статический момент полусечения отн. oси y;
P
— масса профиля.

Обозначение:
U 100 DIN 1026-St 37-2

У ГОСТ 8240-97 — П ГОСТ 8240-97 — ГОСТ 5267.1-90 — DIN 1026 UPN NF A 45-202 — UPN-A NF A 45-202 — UAP NF A 45-255 — UAP-A NF A 45-255 Великобритания — ASTM C — ASTM MC

Швеллеры OTUA

( UPN NF A 45-202 )
А

— площадь сечения;
Jy- Jz
— момент инерции относительно оси;
Wy
— момент сопротивления относительно оси;
iy
— радиус инерции относительно оси;
Sy
— статический момент полусечения отн. oси y;
P
— масса профиля.

У ГОСТ 8240-97 — П ГОСТ 8240-97 — ГОСТ 5267.1-90 — DIN 1026 UPN NF A 45-202 — UPN-A NF A 45-202 — UAP NF A 45-255 — UAP-A NF A 45-255 Великобритания — ASTM C — ASTM MC

Швеллеры OTUA

( UPN-A NF A 45-202 )
А

— площадь сечения;
Jy- Jz
— момент инерции относительно оси;
Wy
— момент сопротивления относительно оси;
iy
— радиус инерции относительно оси;
Sy
— статический момент полусечения отн. oси y;
P
— масса профиля;
Jt
— момент инерции при кручении.

У ГОСТ 8240-97 — П ГОСТ 8240-97 — ГОСТ 5267.1-90 — DIN 1026 UPN NF A 45-202 — UPN-A NF A 45-202 — UAP NF A 45-255 — UAP-A NF A 45-255 Великобритания — ASTM C — ASTM MC

Швеллеры OTUA

( UAP NF A 45-255 )
А

— площадь сечения;
Jy- Jz
— момент инерции относительно оси;
Wy
— момент сопротивления относительно оси;
iy
— радиус инерции относительно оси;
Sy
— статический момент полусечения отн. oси y;
P
— масса профиля;
Jt
— момент инерции при кручении.

У ГОСТ 8240-97 — П ГОСТ 8240-97 — ГОСТ 5267.1-90 — DIN 1026 UPN NF A 45-202 — UPN-A NF A 45-202 — UAP NF A 45-255 — UAP-A NF A 45-255 Великобритания — ASTM C — ASTM MC

Швеллеры OTUA

( UAP-A NF A 45-255 )
А

— площадь сечения;
Jy- Jz
— момент инерции относительно оси;
Wy
— момент сопротивления относительно оси;
iy
— радиус инерции относительно оси;
Sy
— статический момент полусечения отн. oси y;
P
— масса профиля.

У ГОСТ 8240-97 — П ГОСТ 8240-97 — ГОСТ 5267.1-90 — DIN 1026 UPN NF A 45-202 — UPN-A NF A 45-202 — UAP NF A 45-255 — UAP-A NF A 45-255 Великобритания — ASTM C — ASTM MC

Швеллеры стандартный профиль

( Великобритания )
А

— площадь сечения;
Jy- Jz
— момент инерции относительно оси;
Wy
— момент сопротивления относительно оси;
iy
— радиус инерции относительно оси;
Sy
— статический момент полусечения отн. oси y;
P
— масса профиля;
Wpy
— пластический момент сопротивления.

У ГОСТ 8240-97 — П ГОСТ 8240-97 — ГОСТ 5267.1-90 — DIN 1026 UPN NF A 45-202 — UPN-A NF A 45-202 — UAP NF A 45-255 — UAP-A NF A 45-255 Великобритания — ASTM C — ASTM MC

Швеллеры C

( ASTM США )
А

— площадь сечения;
Jy- Jz
— момент инерции относительно оси;
Wy
— момент сопротивления относительно оси;
iy
— радиус инерции относительно оси;
Sy
— статический момент полусечения отн. oси y;
P
— масса профиля;
Wpy
— пластический момент сопротивления.

У ГОСТ 8240-97 — П ГОСТ 8240-97 — ГОСТ 5267.1-90 — DIN 1026 UPN NF A 45-202 — UPN-A NF A 45-202 — UAP NF A 45-255 — UAP-A NF A 45-255 Великобритания — ASTM C — ASTM MC

Швеллеры МC

( ASTM США )
А

— площадь сечения;
Jy- Jz
— момент инерции относительно оси;
Wy
— момент сопротивления относительно оси;
iy
— радиус инерции относительно оси;
Sy
— статический момент полусечения отн. oси y;
P
— масса профиля;
Wpy
— пластический момент сопротивления.

Область использования

Мы уже упоминали применение швеллеров в разных видах строительства. Их главная задача – усиливать бетонные конструкции, повышать прочность и срок эксплуатации постройки. Помимо этого, швеллерами армируют ЛЭП, мосты, промышленные здания, сооружения.

В каталоге есть перфорированные изделия. Они оснащены специальными отверстиями, необходимые для оперативной установки конструкций без электросварки. Также между полками швеллера могут находиться трубы, для подведения инженерных коммуникаций и кабельных линий.

Алюминиевые швеллеры актуальны для легких частей здания, таких как внутренние перегородки помещений, витрины, стеллажи.

Геометрические показатели

Государственный стандарт регламентирует все размеры металлопрокатной продукции, согласно технологии выпуска. Главными параметрами считаются:

• толщина, высота стенки;
• прокатная длина;
• радиус внутреннего угла;
• радиус скругления полки;
• толщина, ширина полки.

Существует распределение и по уровню точности проката:

• маркировка «А» — высокая точность;
• «Б» — повышенная;
• «В» — обычная.

Какие размеры существуют

Габариты нашей продукции разнообразны, их определяет производитель, технология выпуска. Обычно используются стандартные типовые размеры:

1. Высота элемента. Так называется промежуток между параллельными полками, измеренный в миллиметрах. Этот параметр находится в пределах 50-400 мм.
2. Ширина полки – промежуток от внешнего угла детали до конца параллельно установленных граней. Здесь допускаются размеры 32-115 мм.
3. Толщина балки. Этот показатель зависит от категории, он может быть 4,4 – 8 мм.
4. Толщина полки. Согласно маркировки изделия, она находится в пределах 7-13,5 мм.

Стандартный швеллер не бывает длиннее 12 м. Отметим, что на рынке есть элементы с более высоким значением, но их обычно выполняют на заказ.

ГОСТ 8240-97

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ШВЕЛЛЕРЫ СТАЛЬНЫЕ ГОРЯЧЕКАТАНЫЕ

Сортамент

Hot-rolled steel channels. Assortment
ГОСТ 8240-97

Дата введения — 2002-01-01 | ВЗАМЕН ГОСТ 8240-89

1 Область применения

Настоящий стандарт устанавливает сортамент стальных горячекатаных швеллеров общего и специального назначения высотой от 50 до 400 мм и шириной полок от 32 до 115 м.

2 Основные параметры и размеры

2.1 По форме и размерам швеллеры изготовляют следующих серий:

• У — с уклоном внутренних граней полок;
• П — с параллельными гранями полок;
• Э — экономичные с параллельными гранями полок;
• Л — легкой серии с параллельными гранями полок;
• С — специальные.

Условные обозначения величин, характеризующих свойства швеллера:

• h — высота (швеллера);
• b — ширина полки;
• s — толщина стенки;
• t — толщина полки;
• R — радиус внутреннего закругления;
• r — радиус закругления полки;
• X0 — расстояние от оси Y-Y до наружной грани стенки;
• Δ — перекос полки;
• f — прогиб стенки по высоте сечения профиля;
• F — площадь поперечного сечения;
• I — момент инерции;
• W — момент сопротивления;
• i — радиус инерции;
• Sx — статический момент полусечения.

2.2 Поперечное сечение швеллеров серий У, С должно соответствовать приведенному на рисунке 1, серий П, Э, Л — на рисунке 2.

2.3 Размеры швеллеров, площадь поперечного сечения, масса 1 м и справочные значения для осей должны соответствовать приведенным в таблицах 1-5.

2.3.1 Площадь поперечного сечения и масса 1 м швеллера вычислены по номинальным размерам, плотность стали принята равной 7,85 г/см3. 2.3.2 Значения радиусов закругления, уклона внутренних граней полок, указанных на рисунках 1 и 2 и приведенных в таблицах 1-5, используют для построения калибров и на профиле не контролируют.

ГОСТ 8240-97 Швеллеры специальные

Рисунок 1

Рисунок 2

ТАБЛИЦА 1

— Швеллеры с уклоном внутренних граней полок

ТАБЛИЦА 2

— Швеллеры с уклоном внутренних граней полок

ТАБЛИЦА 3

— Швеллеры с уклоном внутренних граней полок

ТАБЛИЦА 4

— Швеллеры с уклоном внутренних граней полок

ТАБЛИЦА 5

— Швеллеры с уклоном внутренних граней полок

2.4 Форма швеллера и предельные отклонения по размерам должны соответствовать приведенным на рисунке 3 и в таблице 6.

2.4.1 Уклон внутренних граней полок швеллеров серии У должен быть в пределах от 4 % до 10 %.

По соглашению потребителя с изготовителем уклон внутренних граней полок не должен превышать 8 % при h ≤ 300 мм и 5 % при h > 300 мм.

2.5 Притупление прямых углов швеллеров до № 20 не должно превышать 2,5 мм, свыше № 20 — 3,5 мм. Притупление внешних углов не контролируют.

2.6 Швеллеры изготовляют длиной от 2 до 12 м, по соглашению потребителя с изготовителем — длиной свыше 12 м:

• — мерной длины;
• — мерной длины с немерной в количестве не более 5 % массы партии;
• — кратной мерной длины;
• — кратной мерной длины с немерной в количестве не более 5 % массы партии;
• — немерной длины;
• — ограниченной длины в пределах немерной.

ЧЕРТЁЖ ШВЕЛЛЕРА

Рисунок 3

ТАБЛИЦА 6

— Предельные отклонения параметров в миллиметрах

Примечания

1 Для швеллеров серии Л прогиб стенки не должен превышать 0,15s.

2 Для швеллеров серий У и П предельные отклонения по толщине стенки не контролируют.

3 Перекос полки Δ и прогиб стенки f швеллера измеряют, как показано на рисунке 3.

2.7 Предельные отклонения по длине швеллеров мерной и кратной мерной длины не должны превышать:

+40 мм — при длине от 2 до 8 мhttps://lador.ru/1.gif включ.;

+[40 + 5(l — 8)] мм, но не более 100 мм — при длине св. 8 м,

где l — длина швеллера, м.

2.8 Швеллеры должны быть обрезаны. Косина реза не должна выводить длину швеллеров за предельные отклонения по длине.

Длина отдельного швеллера — это наибольшая длина условно вырезанной штанги с торцами, перпендикулярными к продольной оси.

2.9 Кривизна швеллера в горизонтальной и вертикальной плоскостях не должна превышать 0,2 % длины; по соглашению изготовителя с потребителем — до 0,15 % длины.

2.10 Предельные отклонения по массе не должны превышать ±4 % для партии и ±6 % для отдельного швеллера.

Отклонение от массы — это разность между фактической массой в состоянии поставки и рассчитанной по данным таблиц 1-5.

При расчете массы партии к метражу швеллеров мерной или кратной мерной длины прибавляют 0,5 от суммы предельных отклонений по длине швеллеров в партии.

2.11 Размеры и геометрическую форму швеллера контролируют на расстоянии не менее 500 мм от торца. Высоту швеллера контролируют в плоскости стенки, толщину стенки — у торца профиля.

Масса изделий

Показатель основывается на нескольких параметрах:

• длине;
• ширине;
• используемом материале;
• толщине поперечной балки и параллельно расположенных полок.

Деталь 12П, сделанная из алюминиевого сплава и стали, может иметь разные весовые категории при одинаковых внешних показателях. Также есть разнополочная продукция, когда боковые грани имеют разную высоту. Конечно, можно вычислить вес таких изделий, но только по специфическим формулам.

Стандартные металлические балки весят 4,8-48,3 кг. По современному ГОСТу, евростандартам возможно отклонение 6,5% для каждой штуки, если разница в массе всей партии составляет не более 4%.

Материалы для швеллера

Согласно требующимся характеристикам готовой продукции, она может выпускаться из стали разных марок.

Если используется горячий прокат, основное сырье – следующие виды стали Ст3 (спокойной и полуспокойной): 09Г2С, 17Г1С, 10ХСНД, 15ХСНД. Два последних наименования легче остальных и устойчивее к коррозии.

Гнутье выполняется из разновидностей: Ст3пс5, 09Г2С, 08пс, 1пс, 2пс.

Поскольку все названные сплавы чувствительны к коррозии, когда необходимо, применяется оцинковка. За счет нее увеличивается срок эксплуатации деталей, прежде всего, используемых на открытом пространстве, при условиях высокой влажности.

Особенности конструкции швеллера

Металлоизделия имеют разные размеры полок, отличаются также расположением их внутренних граней.

По габаритам существуют 2 вида граней: равнополочные или с полками разной длины. Первая категория популярнее.

Внутренние грани могут размещаться перпендикулярно стене и параллельно друг другу, либо наклонно. Из этого следует, что обозначение швеллера помогает узнать его параметры:

1. Литера «П» — прокат с параллельными гранями.
2. Литера «У» — обозначает наклонные грани у швеллера.

Маркировка

Если посмотреть на сортамент швеллеров, то можно увидеть, что он включает в себя металлопрофили с широким диапазоном размеров. В таком разнообразии предлагаемых вариантов очень сложно сделать выбор именно той марки швеллера, которая будет оптимально подходить для решения определенной задачи. Естественно, производители учли этот момент. Для обозначения своей продукции они используют маркировку, по которой можно составить достаточно полное представление о характеристиках и размерах П-образного профиля.

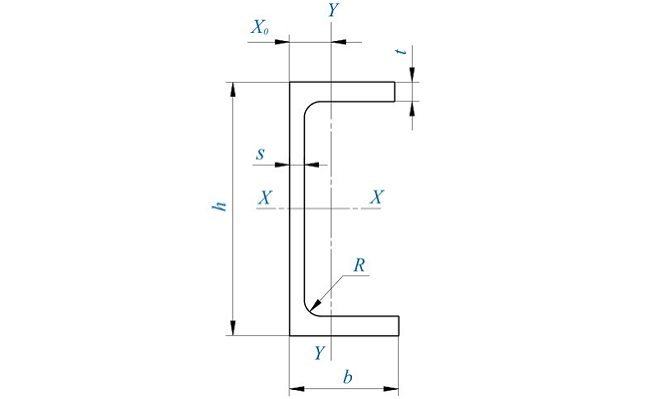

Параметры швеллера с параллельными гранями полок

Маркировка, соответствующая ГОСТ 8240-97, включает в себя как цифровые, так и буквенные обозначения. Цифра, стоящая первой в обозначении, является основной характеристикой, она соответствует размеру швеллера, то есть расстоянию между его полками. По букве в маркировке можно определить, к какому типу относится швеллер. Это могут быть изделия, у которых внутренние грани полок выполнены с уклоном или параллельны между собой («У» и «П» соответственно), металлопрофили экономичного («Э») или легкого («Л») типа, специального назначения («С»).

Если необходимо знать все остальные размеры швеллера определенной марки из сортамента, то для этого есть специальная таблица, в которой они и указаны. Выбор изделия определенной марки делают в зависимости от того, каким именно нагрузкам будет подвергаться конструкция, для изготовления которой его планируется использовать.

С наклонными гранями полок

Таблица размеров для швеллеров с наклонными внутренними гранями полок (нажмите, чтобы увеличить)

Пояснение касательно дополнительных параметров, указанных в таблице:

• I — момент инерции;
• W — момент сопротивления;
• i — радиус инерции.

С параллельными гранями полок

Таблица размеров для швеллеров с параллельными гранями полок (нажмите, чтобы увеличить)

Экономичные с параллельными гранями полок

Таблица размеров для экономичных швеллеров с параллельными гранями полок (нажмите, чтобы увеличить)

Легкой серии с параллельными гранями полок

Таблица размеров для швеллеров легкой серии с параллельными гранями полок (нажмите, чтобы увеличить)

Специальные

Таблица размеров для специальных швеллеров (нажмите, чтобы увеличить)

Предельные отклонения параметров

Предельные отклонения параметров швеллера

Таблица предельного отклонения параметров швеллеров (нажмите, чтобы увеличить)

Теоретический вес

Таблица теоретического веса швеллера (нажмите, чтобы увеличить)

Какие еще бывают марки

Мы назвали основные показатели, самые актуальные варианты, но есть еще 3 марки деталей:

1. «Э» (экономичный) – имеет более тонкие полки и стенки, небольшой вес, поэтому недорого стоит. Грани его полок бывают только параллельными. Если нет необходимости удерживать тяжелые конструкции, на строительство экономятся значительные средства.
2. «Л» (легкий) – по форме схож с предыдущим. Изготавливается по ГОСТу, за основное сырье берутся легкие металлы, к примеру, алюминий.
3. «С» (специальный) — отличается собственными размерами, применяется в узких сферах: строительстве автомобилей, вагонов (ГОСТ 19425-74 и 5267.1-90).

Обозначение швеллера

Рассмотрев определяющие характеристики и параметры, мы можем подробнее ознакомиться с маркировкой. В соответствии с высотой стенки, она может быть расположена на бирке, соединенной со связкой (для деталей до 22 мм.) или прямо на прокате. По стандарту, ее надо наносить не ближе, чем 30 см. от торца.

Продукция хранится, упаковывается, перевозится, маркируется только по специальному ГОСТу 7566-94. Марка записывается в форме дроби, а слева от нее наносят название элемента.

В верхнем участке дроби по порядку содержатся

• размеры полки в см. по таблице сортамента в ГОСТе;
• положение граней;
• уровень точности проката;
• стандарт, согласно которому выпускается конкретное изделие.

В нижней части представлены данные сырья. Слева направо пишутся:

• марка металла;
• ГОСТ производства сплава.

Например, здесь: 30П-В ГОСТ 8240-97/Ст3 сп4-1 ГОСТ 535-88 мы видим швеллер, у которого параллельны полочные грани, с обычной точностью. Высота стенки – 30 см. Прокат выполнялся по госстандарту 8240-97.

Для производства использовали сталь Ст3, полуспокойную, 4-й категории, 1-й группы, изготовленную по ГОСТ 535-88.

Гнутые швеллеры обозначаются немного по-другому. Размеры пишутся в таком виде: высота*ширина*толщина. За ними следует уровень точности элемента. Например, А100*50*3 ГОСТ 8278-83/2-Ст 3сп ГОСТ 11474-76.

Виды швеллеров – классификация, стандарты

По способу производства швеллер подразделяется на гнутый и горячекатаный профиль. Гнутый профиль получается методом холодного профилирования из стальной листовой заготовки (штрипса). В свою очередь гнутый швеллер может быть равнополочным и неравнополочным.

ГОСТ 8278-83 регламентирует сортамент и предельные отклонения гнутого стального равнополочного швеллера. По требованиям данного документа размеры швеллера могут находиться в интервале от 25х26 до 410х65 толщиной от 2 до 20 мм. Длина гнутого профиля, который изготавливается из углеродистых, низколегированных сталей, может иметь значение от 3 до 12 м.

ГОСТ 8281-80 содержит сортамент и величину предельных отклонений гнутого стального неравнополочного швеллера, который изготавливается из марок обыкновенного качества и качественных углеродистых сталей, а также низколегированных марок. Размеры профиля согласно данному документу лежат в диапазоне от 32х22х12 до 300х80х40, толщиной от 2 до 10 мм. Мерная длина данного профиля имеет значение 4-11,8 метров.

ГОСТ 8240-97 содержит сортамент, классификацию и предельные отклонения размеров горячекатаного швеллера общего и специального назначения. Профиль данной групп может быть высотой 50 — 400 мм. Номер швеллера отражает высоту сечения, выраженную в сантиметрах. Согласно указанному стандарту поперечное сечение швеллера может иметь 2 типа профиля: 1) с уклоном граней (серии У и С), 2) с параллельными гранями (серии П, Э и Л). Ширина профиля соответствует ширине полки и может принимать значение 32-115 мм. Маркировка швеллера, например 10П, отражает его высоту и тип профиля.

Также существуют и узкоспециализированные виды швеллеров. Их форма и размеры регулируются соответствующими стандартами.

ГОСТ 21026-75 стандартизирует прокат с отогнутой полкой, которые используются для производства вагонеток. Они имеют всего 2 типоразмера СП-10 и СП-12. ГОСТ 5267.1-90 содержит размеры и справочные характеристики швеллеров горячекатаных для вагоностроения. Номер швеллера по требованиям данного стандарта может принимать значения от 8В до 30В-2. ГОСТ 5422-73 содержит размеры профилей горячекатаных, предназначенных для тракторов. Согласно стандарту профиль №5 – соответствует швеллеру 24Т, а профиль №6 – 18Т.

Расчет массы и стоимости на примере швеллера 10

Деталь с обозначением 10 – очень популярный вариант металлопроката. Его сорта, виды регламентируются ГОСТом 8240, созданным в 1989 году. К свойствам балки относятся габариты полок и стенок, радиусы скруглений с отметкой 10У.

Данный швеллер представлен тремя подтипами:

• У – с уклоном;
• П – с параллельными гранями;
• Э – изделия с экономным бюджетом, параллельными полками.

Внимание!

Каждый вид продукции обозначается по-своему – 10П, 10У или 10Э, перечисленные значения есть в специальной таблице. Числовые данные одинаковы, но это не значит, что детали идентичны.

В большинстве отраслей используется вариант 10П, благодаря его компактным габаритам. Больше всего он подходит для несущих конструкций индивидуального строительства. Цифра 10 говорит о его высоте, равной 100 мм., а буква П – о типе профиля и размещении полок. Основные параметры данного вида:

• ширина – 46 мм.;
• толщина стенки – 4,5 мм., полки – 7,6 мм.;
• радиус искривления – 7 мм.
• радиус скругления полочной кромки – 4 мм.

Чтобы рассчитать вес, нам нужна площадь сечения. Она равна 10,9 см. кв. Масса 1 метра металлической балки с обозначением 10 и плотностью 7,85 г/см³, по расчетам, равна 8, 59 кг.

Допустимая погрешность – от 3 до 5%. Средняя цена одного метра такой продукции составляет 365 руб (2019 год).

Маркировка и обозначение швеллера в соответствии с ГОСТ 8240

Высота профиля швеллера примерно в 1,5-3,5 раза больше ширины. Форма его сечения обеспечивает ему высокие показатели жесткости. Это позволяет использовать данный вид проката в тяжелом машиностроении и строительстве, в основном, для изготовления ответственных металлоконструкций, в качестве несущих элементов перекрытия, каркасов зданий и сооружений. Кроме того, многие марки швеллеров применяют в автомобилестроении, вагоностроении, для изготовления опор, ограждений, ворот, в декоративных целях.
Геометрические параметры и размеры швеллеров серии П (с параллельными гранями) и серии У (с уклоном внутренних граней) совпадают, основное отличие только в радиусах закругления полок.

Ключевой параметр в маркировке и обозначении — высота. Номер швеллера = Высота в мм / 10, или, по-другому, равен высоте швеллера в см.
