Быстросъемное соединение шланговое для воды: подходит ли для высокого давления: Советы +Фото и Видео

БРС (быстроразъемное соединение) или разрывные муфты это механизм, который позволяет быстро соединить два гидравлических узла друг с другом или с рукавами высокого давления.

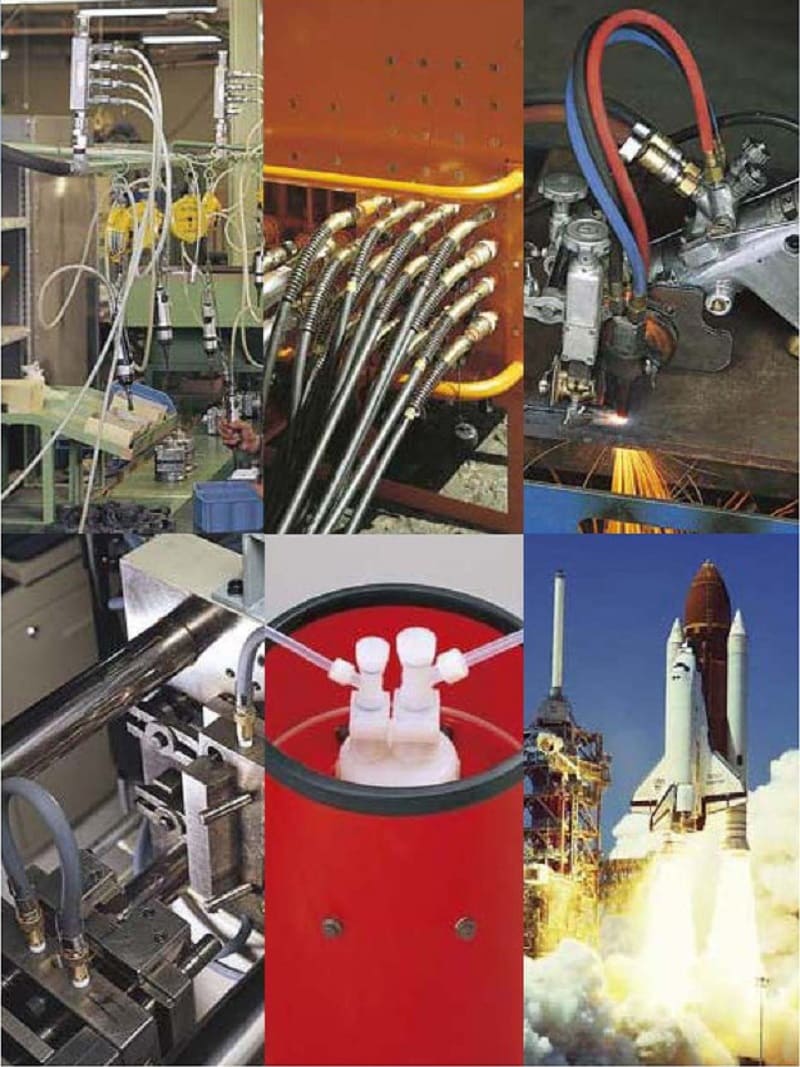

Разрывные муфты (быстроразъемные соединения (БРС)) применяются при выполнении дорожно-строительных работ, добычи нефти или газа, широко используются в химической промышленности, а также в различных других отраслях. Использование быстроразъемных соединений не требует специальных навыков и может осуществляться низкоквалифицированным персоналом. Использование БРС не требует применения какого-либо специального инструмента.

Вопреки бытующему мнению, быстроразъемные соединения не рекомендуется использовать в качестве вертлюгов (поворотных соединений) – вращение БРС (быстроразъемных соединений), особенно под давлением, может привести их к преждевременному и очень сильному износу, появится течь.

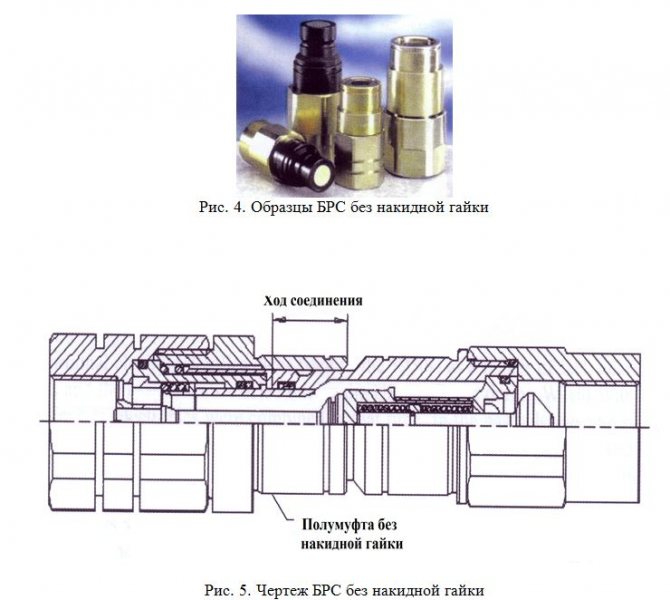

Основная конструкция разрывных муфт (БРС) выглядит следующим образом:

1. розетка (мама)

2. ниппель (папа)

Быстроразъемные соединения (разрывные муфты) изготавливаются по различным стандартам и из различных материалов, в зависимости от того, где они будут использоваться.

В основном используются следующие основные стандарты БРС :

ISO-7241, ISO 16028 (Flat Face, FIRG либо плоский торец), Серия Parker 3000, серия Gromelle 6000 и многие другие.

Разрывные муфты (быстроразъемные соединения) в основном производятся из углеродистой стали, алюминия, бронзы либо из нержавеющей стали, а также, в зависимости от среды в которой они применяются, используются различные виды материалов уплотнений – NBR (нитрил-бутадиеновый каучук), Viton (FKM, фторкаучук), EPDM (этилен пропиленовый каучук).

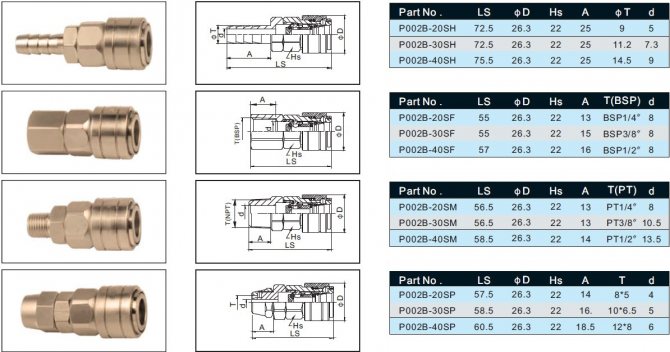

Муфты и ниппели, в зависимости от типа быстроразъемного соединения, стандарта или серии могут иметь различные виды креплений: внутренняя резьба, наружная резьба, крепление типа ерш под гибкий шланг, крепление под пластиковую трубку.

Особенности БРС

Распространение БРС можно связать прежде всего с их эксплуатационными особенностями. Быстроразъемные соединения БРС можно охарактеризовать следующим образом:

1. Компактные размеры. За счет этого существенно уменьшается вес соединительного элемента, упрощается эксплуатация.
2. При изготовлении применяются материалы с высокой коррозионной стойкостью. Примером можно назвать нержавеющую сталь и латунь.
3. Поверхность соединительного изделия представлена сочетанием различных ступенек, за счет которых обеспечивается надежное крепление шланга. Кроме этого, могут применяться уплотнительные кольца и другие изделия для повышения степени герметизации подключения.
4. Геометрические особенности позволяют быстро снимать шланг и подключать его при необходимости.

При использовании одной части БРС есть возможность существенно расширить область применения оборудования. Примером можно назвать быструю смену шланга.

Рекомендации по выбору

Широкий ассортимент быстросъемных изделий вводит в замешательство обывателя. Большая часть коннекторов взаимозаменяемы. Если изделие выбирается для поливочных целей на даче-огороде, можно рассмотреть недорогие экземпляры из пластика или с оцинкованным напылением. Соединение для шлангов водонапорного типа может быть и резьбовым, и обжимным. Метод сборки деталей требует технических навыков.

Чтобы БРС были действительно качественными, необязательно приобретать дорогие нержавеющие элементы из металла. Пластиковые изделия тоже будут отвечать всем требованиям безопасности, особенно если окажутся фирменными, заводского производства. Кустарные переходники обычно легко приходят в негодность, из-за чего может произойти разлив, хорошо, если только воды

При сборке систем, транспортирующих токсичные вещества, важно не допустить их разгерметизации, к которой могут привести соединители кустарного производства

О том, как выбрать быстросъемные соединения для шлангов, смотрите в следующем видео.

Система полива состоит из определенного набора элементов, посредством которых обеспечивается подача воды из источника в конечную точку. Главными из них являются шланги и соединительные элементы. Рукав подбирается исходя из материала изготовления. В качестве соединительного элемента с лучшей стороны себя зарекомендовал быстросъем для шланга, который способен выполнить надежную и герметичную стыковку элементов системы без использования инструмента.

В организации современных систем полива быстросъемные соединения незаменимы

Преимущества и недостатки механизмов

У быстросъемных соединений есть довольно много достоинств и недостатков, которые следует учитывать. Плюсами назовем следующие моменты:

1. Есть возможность быстро проводить смену насадки. Часто встречается ситуация, когда необходимость в смене насадки или шланга возникает на момент выполнения работы.
2. Обеспечивается требуемая герметичность подключения. Слишком высокое давление в системе определяет то, что обычные соединительные элементы не дают должного результата. Если система будет пропускать воздух, то давление существенно снизиться.
3. Можно использовать для восстановления магистрали. Слишком большая протяженность магистрали становится причиной появления различных дефектов. В этом случае приходится проводить разрезание шланга и удаление поврежденной части. Для подключения отдельных элементов могут применяться самые различные быстроразъемные соединения.
4. Механизмы имеют небольшую массу. За счет этого упрощается процесс переноса магистрали и ее применения.
5. Высокая механическая устойчивость. Соединительные изделия должны обеспечивать надежную фиксацию на протяжении эксплуатации системы. Если на место сопряжения двух изделий будет оказываться большое давление, то есть вероятность снижения пропускной способности.

Среди недостатков можно отметить лишь дополнительные затраты, так как стоимость рассматриваемых механизмов может варьировать в большом диапазоне.

Кроме этого, при длительной эксплуатации надежность фиксации подключаемых элементов может существенно снизиться. Однако, в большинстве случаев без разъемных соединений не обойтись.

Область применения

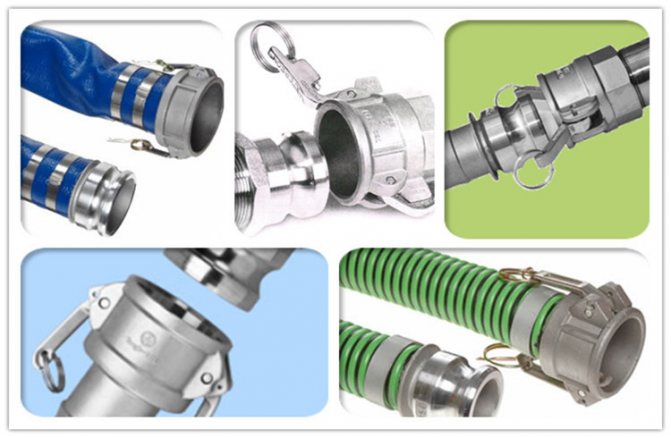

Быстросъем для шланга
Различные материалы изготовления позволяют применять быстросъемы как в быту, так и в промышленности. Основные варианты:

• ПВХ;
• резина;
• силикон;
• латунь.

Если в быту шланги нужны для поливочных работ, то в производственных цехах с помощью быстросъемов присоединяют шланги к пневматическим инструментам, гидравлическим системам. Быстросъемным соединением для шланга можно удлинить гибкий элемент, тем самым сделать возможным перемещение оборудования на более удобное место. Быстроесъем в поливочной системе упрощает ее сборку, позволяя проводить работы без отключения подачи. Быстросъемы позволяют легко соединять шланги с насосами и другими элементами для полива (дождевателями, переходниками).

При этом если в таких сферах, как автопромышленность, авиастроение, оборонка, энергетика, медицина, горнодобывающее производство не допускается использование пластмассовых соединений, то в системах водоснабжения оно даже приветствуется. Надежные соединения деталей для воды не всегда должны быть дорогостоящими. Главное условие выбора – совпадение размеров и диаметров, соответствие рабочему давлению магистрали.

Если у вас в руках ниппель и муфта, соединить можно изделия только одинакового размера. При выборе стоит учитывать, что типы соединений могут быть снабжены как внутренней, так и наружной резьбой. Особенно внимательно нужно отнестись к выбору соединений для пневмоинструмента. Исполняются такие изделия из ударопрочной стали с защитой от коррозии. Быстросъемы обычно приобретаются в комплекте, который включает:

• специальную муфту;
• ниппели;
• переходники L-, X-, Y-, а также T-образные;
• штуцеры под хомут;
• резьбовые адаптеры.

При правильной сборке такой быстросъем будет функционировать как при минусовых, так и при плюсовых температурах. Быстросъемы для профессиональных сфер обычно имеют более длительную гарантию в сравнении с устройствами бытового назначения. Для сборки системы водоснабжения достаточно пластмассовых изделий. Такие соединители отличаются функциональными возможностями. Например, в изделиях может присутствовать запирающих механизм или функция «автостоп».

Быстросъемы хорошо агрегируют с поливочными насадками, имеют защиту от перегибов шланга. Цена изделий зависит от наличия дополнительных функций, но в целом она ниже, чем стоимость профессиональных латунных экземпляров. На рынке можно найти ударопрочные пластмассовые соединители, имеющие покрытие из оцинковки. Цена изделий выше предыдущих вариантов, но ниже стоимости экземпляров с дополнительным резиновым покрытием. Считается, что данные элементы удобнее в работе, так как менее скользкие в сравнении с пластиковыми или оцинкованными вариантами.

Сфера использования

Сфера применения быстросъемных соединений весьма обширна. Они применяются во всех случаях, когда нужно объединить два элемента одной системы. Стоит учитывать, что быстросъемы для компрессора не во многом отличаются от обычных вариантов исполнения. Однако, к подобным изделиям предъявляется довольно большое количество требований:

1. Высокая коррозионная стойкость. В некоторых случаях подаваемая среда характеризуется высокой влажностью, что может привести к появлению коррозии. Со временем она может откалываться и забивать распылитель.
2. Повышенная герметичность по причине подачи среды под большим давлением. Для достижения подобного свойства быстроразъемные соединения создаются с несколькими уплотнительными элементами.
3. Универсальность в применении. Большей популярностью пользуются варианты исполнения, которые характеризуются универсальностью, так как их можно будет применить не только в магистрали компрессора, но и другого оборудования.

Чаще всего подобное изделие требуется для подключения шлангов или создания единой магистрали. Примером можно назвать соединение магистрали с основным блоком, который проводит накачивание воздуха для создания требуемого давления в системе.

Характеристики изделий

При монтаже могут использоваться два вида фитингов:

• с резьбовыми креплениями;
• цанговые.

Материалом, который используется для их изготовления, является нержавеющая сталь, различные сплавы (бронза, латунь), технополимеры.

Фитинги для любых пневмосистем применяются в приспособлениях, принцип работы которых, построен на использовании энергии сжатого воздуха. Для того чтобы обеспечить полную герметичность системы и предотвратить потерю мощности работающего оборудования, необходимы надежные пневмотрубки, а также фитинги.

Металлические и полимерные цанговые пневматические фитинги

На сегодняшний день, промышленные предприятия, специализирующиеся на производстве и поставке пневматических трубок и фитингов, предлагают широкий ассортимент данного вида продукции.

Существует два основных вида такой продукции:

1. Фитинги, назначение которых заключается в управлении потоком сжатого воздуха (газа). Они могут изменять физические характеристики проходящих по системе веществ в таких устройствах как пневмодроссели, глушители, регуляторы потребления (расхода) и т.д.
2. Цанговые фитинги, которые требуют минимального количества времени для монтажа (демонтажа) и используются в основном для соединения отдельных частей системы состоящей из множества трубок.

Область применения

Пневматические трубки, а также фитинги необходимы для проведения контроля и надежной герметизации в разнообразных пневматических системах. Они также устанавливаются в системах транспортировки (перекачки) воздуха, который предварительно был отфильтрован.

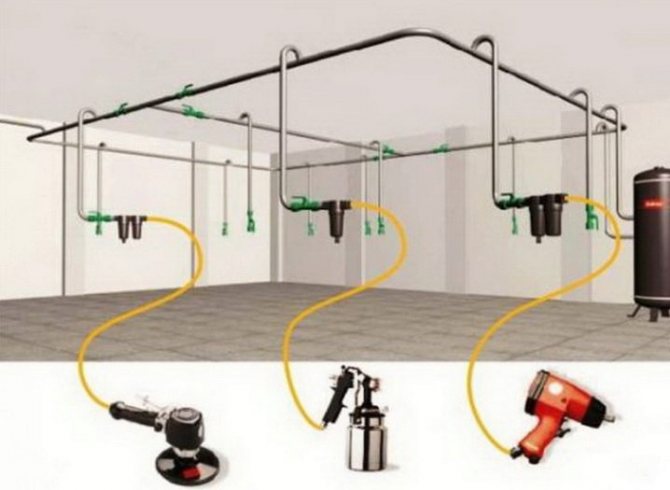

Использование цанговых фитингов для подключения компрессора

Их применение возможно и в водопроводных системах, когда необходимо создать абсолютно герметичное соединение.

В последнем случае следует уделить особое внимание материалу, из которого сделаны соединители, так как от их износоустойчивости в различных условиях эксплуатации будет зависеть целостность всей системы (ее герметичность). Пневмофитинги МВ используются в системах, которые работают с отфильтрованным воздухом. Такие соединители выдерживают внутреннее давление до 12 бар, и не теряют своих рабочих характеристик при температурах от -10 до +70ºC

Такие соединители выдерживают внутреннее давление до 12 бар, и не теряют своих рабочих характеристик при температурах от -10 до +70ºC

Пневмофитинги МВ используются в системах, которые работают с отфильтрованным воздухом. Такие соединители выдерживают внутреннее давление до 12 бар, и не теряют своих рабочих характеристик при температурах от -10 до +70ºC.

Материалом изготовления таких фитингов является высокотехнологичный пластик, а типы соединения – резьбовые или быстросъемные цанговые.

Пластик, который используется в изготовлении таких изделий, состоит из ацетального полимера, своими свойствами намного превосходящего функциональные особенности обычного полимера или металла.

Для таких моделей присуща стойкость к коррозии, они имеют высокий уровень жесткости. Производятся с различными типовыми диаметрами.

Полимерные пневмофитинги широко применяются в промышленности, где могут устанавливаться в системах подготовки, транспортировки, обработки сжатого воздуха или других газообразных субстанций.

Подключение трубок к пневмосистеме с помощью цанговых фитингов

Основными устройствами, на которых часто применяются такие соединители, являются регуляторы, пневмоклапаны, пневмоцилиндры, фильтры, микрофильтры, лубрикаторы и другие подобные механизмы.

Устройство и размеры

Наиболее распространенные быстроразъемные соединения предназначены для непосредственного подсоединения различных шлангов. Именно поэтому выбор проводится по размерам.

Большинство соединительных изделий представлено обычными трубками со ступенями различного диаметра. Подобный вариант исполнения часто называют штуцерами. Более современный вариант исполнения – воздушный затвор, который состоит из двух отдельных частей.

В продаже встречаются самые различные варианты исполнения переходников и других элементов, которые могут применяться для быстрого подключения шланга. Выбор проводится в зависимости от области применения устройства.

Принцип действия

Быстроразъемные соединения трубопроводов классифицируются по самым различным признакам, в том числе и принципа действия. Среди особенностей принципа действия отметим следующие моменты:

1. Как правило, устройство представлено двумя элементами, которые вместе обеспечивают требуемую герметичность. Принцип подсоединения существенно отличается.
2. К обоим частям проводится подключение шлангов или других элементов. Фиксация проводится самым различным образом, в большинстве случаев при помощи хомута или проволоки.

У каждой разновидности быстроразъемного соединения есть свои определенные достоинства и недостатки, которые должны учитываться. Рассмотрим наиболее распространенные варианты исполнения подробнее.

Виды соединений

Производятся самые различные типы быстроразъемных соединений, они выбираются в зависимости от конкретных условий эксплуатации. Классификация проводится по следующим признакам:

1. Типу применяемого материала при изготовлении. Самое большое распространение получило нержавеющее быстроразъемное соединение, которое характеризуется высокой устойчивостью к воздействию повышенной влажности и другого воздействия. Коррозионностойкие материалы могут прослужить в течение длительного периода, изделие характеризуется механической устойчивостью. Некоторые цветные сплавы также получили широкое распространение. Примером можно назвать латунные фитинги, которые выдерживают воздействие воды и различных химических веществ.
2. Основная классификация проводится по диаметру подключаемого патрубка. Кроме этого, могут применяться также различные переходники, которые позволяют существенно расширить область применения механизма.

Довольно большое распространение получил штуцер. Его простая конструкция определяет длительный срок службы, а также широкую область применения. Как правило, один из концов предназначен для подключения шланга.

Ниппель также можно включить в группу быстроразъемных соединений. Среди особенностей подобного изделия отметим нижеприведенные моменты:

1. Ниппель предназначен не только в качестве элемента подсоединения, но и предохранителя, который не позволяет воздуху выходить наружу. Подобное устройство получило весьма широкое распространение, к примеру, оно устанавливается на велосипедных и других камерах.
2. Размеры ниппеля относительно небольшие. За счет компактности упрощается эксплуатация и расширяется область применения.
3. Внутри устройства есть запорный элемент, который не позволяет воздуху двигаться в обратном направлении или выходить наружу. Именно поэтому ниппель применяется в случае, когда на момент нагнетания воздуха следует проводить быструю смену насадки.
4. При изготовлении ниппеля могут применяться самые различные материалы, чаще всего латунь. За счет этого существенно расширяется область применения ниппеля.
5. Внутри есть большое количество различных изоляционных прокладок. Классификация ниппеля проводится также по тому, при каком давлении может применяться механизм.

Современным предложением можно назвать электрические быстроразъемные соединения, которые характеризуются повышенной эффективностью в применении.

Однако, сложная конструкция определяет высокую стоимость соединительного изделия.

Основные критерии выбора поливного шланга

После выбора материала изготовления шланга стоит определиться с его диаметром и длиной. В зависимости от этих критериев рукав можно приобрести на отрез или в бухте. Наиболее распространенными являются изделия, длина которых достигает значений 15, 20, 25, 35 и 50 м. Данный параметр подбирается исходя из размера участка и способа прокладки шланга. Если предполагается полив разных грядок, следует сложить все длины. Для соединения элементов разных размеров необходимо будет приобрести быстросъемные соединения для шлангов. Они могут быть выполнены в виде тройника, елочки или крестовины.

Быстросъемные соединения удобны тем, что их монтаж доступен любому человеку

Исходя из диаметра, чаще всего приобретают шланги сечением ½, ¾, 1 или 1 ½ дюйма. Значение подбирается на основании правила, предполагающего, что диаметр внутреннего отверстия должен быть прямо пропорционален длине рукава. Соблюдение данного условия способно обеспечить достаточный постоянный напор воды.

Следующим критерием является выбор изделия в соответствии с рабочим давлением в системе. Это определяется толщиной стенки шланга. Однослойные изделия выдерживают до 2 Бар, многослойные с армированием – 6-10 Бар. Шланг должен переносить широкий диапазон температур, что исключит вероятность расширения и растрескивания стенок.

Для удобной эксплуатации шланга стоит приобрести функциональное устройство в виде бухты, на которую наматывается изделие

Перед тем как пользоваться катушкой для шланга, важно знать некоторые правила. Перед наматыванием следует отсоединить рукав от водопровода и дать воде стечь. Методично вращая катушку, шланг необходимо очищать от грязи при помощи ветоши

Методично вращая катушку, шланг необходимо очищать от грязи при помощи ветоши.

Геометрическая форма изделия позволяет быстро подключать и отключать соединение

Что представляет собой быстросъем для шланга и труб

Быстросъемные соединения отличаются компактными размерами, небольшим весом, вследствие чего упрощается процесс монтажа системы. Фитинги изготавливаются из материала, который характеризуется высокой коррозионной стойкостью.

Благодаря особой форме изделия, где сочетаются ступенчатое исполнение составных элементов и наличие уплотнительных колец, осуществляется герметичное, надежное соединение двух сегментов труб или шлангов. К тому же геометричность фитингов обеспечивает быстрое и удобное подключение и отключение стыковки, что расширяет сферу их использования. Быстросъемы для шлангов высокого давления способны работать в особых условиях, где не справятся обычные соединения.

За счет сочетания ступенчатых деталей и уплотнительных колец быстросъемы обеспечивают повышенную степень герметизации

Быстросъемные соединения могут применяться многократно в течение длительного периода. При правильной сборке системы могут функционировать при плюсовых и минусовых температурах. Данный тип соединения характеризуется невысокой стоимостью.

Несмотря на положительные качества фитингов, быстросъемные соединения имеют и слабые стороны. С каждым подключением и отключением изделия постепенно теряют свои первозданные лучшие свойства. Отечественные и импортные элементы отличаются друг от друга. Первый тип следует подбирать по внутреннему диаметру, а второй – по наружному.

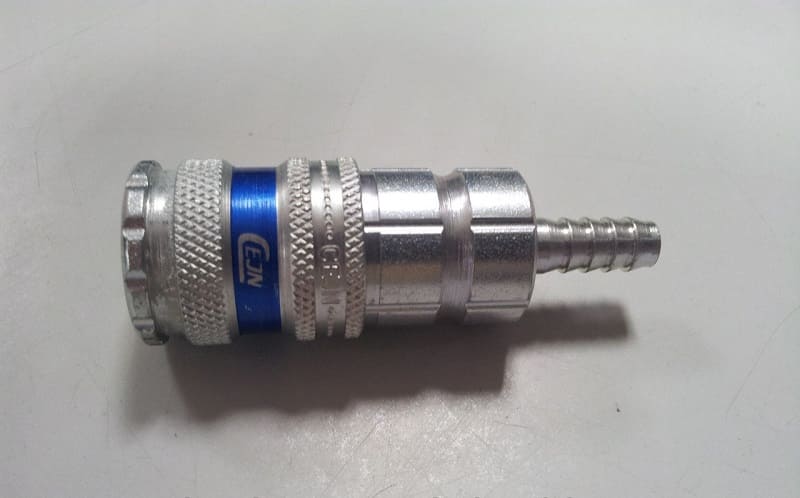

Шланговое быстроразъемное соединение

Быстроразъемные соединения часто применяются для объединения нескольких шлангов. Примером можно назвать случай, когда компрессор имеет большой вес и не может перемещаться на момент работы. В подобном случае можно использовать специальное быстроразъемное соединение для шлангов высокого давления, которое обеспечивает требуемый уровень герметичности на момент эксплуатации.

В заключение отметим, что специальные быстроразъемные соединения обеспечивают требуемую герметичность и мобильность. При этом их стоимость относительно невелика. При выборе наиболее подходящего варианта исполнения уделяется внимание эксплуатационным характеристикам. К примеру, слишком высокое давление под которым подается воздух может стать причиной разрыва магистрали.
