Иногда о мировых новинках мы узнаем из рук подозрительных коммивояжёров. Именно эта история произошла с циркулярными мини-пилами, которые около пяти лет назад начали активно продвигаться в РФ под брендом Роторайзер. Аналогично «уникальному» Реноватору, это оказался один из китайских брендов вполне известного, хотя и молодого класса электроинструментов. Рассмотрим «мультипилы», «универсальные пилы» и «циркулярные мини-пилы» подробнее.
Запрос рынка на новый класс инструмента
Циркулярные и погружные пилы присутствуют на рынке почти век, чуть меньше используются болгарки. По большей части это профессиональный инструмент, а инструмент нужен и дома, для DIY, и в творческих мастерских с небольшими объёмами. Рынок «домохозяек» требовал нового товара — небольшой и удобной пилы для бытового использования и разрезов. Болгарки слишком опасны, циркулярки — тяжелы, а лобзики, которые до сих пор считаются универсальным домашним отрезным инструментом, слишком неаккуратны.
Однако, производители шли в сторону «домашнего» использования однобоко — при тех же габаритах и весе удешевлялись компоненты, приносилась в жертву надёжность (привет пластиковым элементам редукторов зелёного Bosch’a), уменьшалась мощность.
Первой ласточкой нового класса «домашнего» инструмента считается компания Rockwell, которая в Америке в 2000х выпустила несколько домашних mini trim circular saw — небольших циркулярных пил с компоновкой, напоминающей болгарку, лёгкие и простые, безопасные за счёт сплошного кожуха и мощные (500−700 Вт), чтобы универсальных абразивных дисков хватало и на дерево, и на металл, и на кафель. Продвигался такой инструмент, к слову, через ТВ-Шоп.
В течение нескольких лет универсальные пилы появились в Европе под маркой Worx (объединены с Rockwell холдингом), а китайцы, у которых производились оригиналы, выпустили ряд устройств «по мотивам». Европейские бренды отстали на несколько лет. Первый релиз был у AEG — уменьшенный вариант болгарки, Sturm и Dremel выпустили свои варианты двумя годами спустя, причём Sturm! — классический бюджетный инструмент, а подразделение Bosch осталось верным «творческим» традициям — в Dremel DS20 больше общего с гравёрами этой марки, чем с какими-либо пилами и болгарками. Кстати, в «зелёном» Боше был универсальный резак XEO, но это брат линейки IXO и к универсальным пилам его причислить сложно — слишком уж мал и слаб.
Следом за ведущими брендами подтянулись и другие — от noname китайцев с честными и не очень копиями до переделок в стиле ИС и Bort. К 2013 году рынок универсальных пил сложился, и сейчас, спустя 3 года, начинают появляться отдельные разделы каталогов с названием «Универсальные пилы» и «Мини циркулярные пилы», там, где их нет — всегда можно искать пилы с дисками меньше 85мм — теперь это отдельная ниша с отдельной компоновкой.
Механико-лингвистические тонкости
Начать стоит с самого названия. Слово rotoraser, под которым обозначается инструмент на англоязычных сайтах, явно собрано из двух: rotation — вращение, и raze – сносить, сокращать, разрушать (хотя не исключено, что и от razour — бритва). Как известно, по правилам английского языка, читаться такое слово должно как роторЭЙзер, а не как роторАЙзер. Вот если бы было rotorizer (роторная мельница), тогда слово следовало переводить как роторайзер. То, что роторайзер — именно пила, сообщает последующая приставка saw.

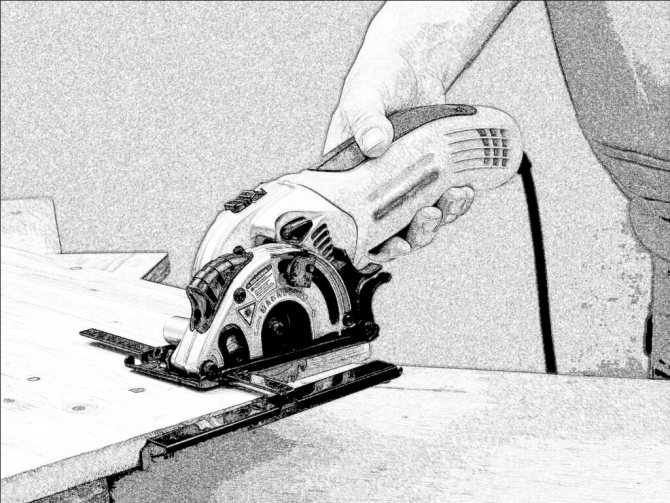

Теперь поговорим о работе пилы-роторайзера. Принцип действия прост: инструмент устанавливается стальной подошвой на разрезаемую поверхность после чего включается электродвигатель. Перемещая роторайзер по заготовке, получаем её распил по глубине (зависит от настройки устройства) и длине. Если при резке образуется значительное количество стружки (резка МДФ-плит или древесины), то к кожуху подсоединяется входной патрубок пылесоса. При небольших резах, либо для работ с металлом, присутствие пылесоса необязательно.
Некоторые технические возможности роторайзера:
- Резка металла толщиной до 2 мм (какого, непонятно, ибо и алюминий, и сталь – металлы, но только прочность у них существенно разная).
- Диаметр диска — 54,8 мм.
- Мощность привода — 600 Вт.
- Число оборотов пильного диска — 3400 мин-1.
- Вес — 1,2 кг.

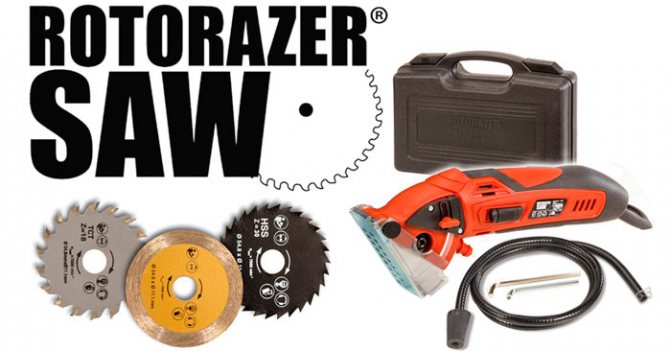

Стандартный набор пильных дисков для роторайзера состоит из трёх штук – для резки древесины, металла и керамики.
Ключевые модели
Кратко перечислим ключевые модели циркулярных мини-пил на рынке:
- Worx WX424 — родоначальник класса инструментов в Европе. Исключительно бытовой, но качественный и востребованный вариант;
- Dremel Saw Max DSM20 — качественный и универсальный вариант универсальной пилы с высокой ценой;
- SKIL 5330 LA — бюджетный вариант циркулярной мини-пилы от концерна Bosch;
- Sturm! CS5060 — достойный представитель китайского бренда для домашних мастеров;
- Makita HS300DWE — мини-пила, отличающаяся от конкурентов позиционированием дополнительного инструмента для профессионалов;
- Rotorazer Saw — продукт хорошего маркетинга бюджетного китайского производителя в России.
Эти пилы будут рассмотрены подробнее в одной из следующих статей. Есть планы составить некоторый рейтинг инструмента данного класса и дать оценку каждой из упомянутых моделей.
Достоинства Роторайзера (для пилы Rotorazer Saw)
Роторайзер является отличной альтернативой плиткорезу
- Легкий вес около трех килограммов при хорошей мощности (400 Вт) и необходимому количеству оборотов (около 4000);
- Избавляет от пыли даже при работе с такими «грязными» при распиле материалами как гипсокартон. Избавление от пыли происходит за счет возможности пилы работать в связке с пылесосом;
- Отлично режет практически любой материал, в том числе является альтернативой плиткорезу;
- Удобная рукоятка, которая плотно лежит в руке;
- Резы на уровне можно делать как прямолинейные, так и криволинейные, вертикальные;
- Подходит как инструмент для выборки пазов.
Конструкция, её плюсы и минусы
Компоновка мини-циркулярок уже сложилась:
- Продолговатый корпус;
- Вертикальный небольшой диск;
- Полностью закрывающий пильный диск кожух.
Подведение провода, кнопки включения и регулировки — аналогичны болгаркам. Приводится вращение через небольшой редуктор, который обычно является самым слабым местом конструкции — подвержен перегревам и не любит большие нагрузки. У некоторых моделей в наличии регулировка оборотов, но эта опция отражается на цене.
Практически у всех представителей класса есть регулировка глубины пропила, которая реализуется простым наклоном рычажка с метками на защитном корпусе. Рычажок изменяет положение кожуха, выдвигая или пряча вращающийся диск.
Собственно, все обсуждения плюсов и минусов универсальных пил сводятся к задачам, которые хотят решать с их помощью. Если проще — компактные пилы хороши только в конкретных задачах. Это:
- Раскройка листовых материалов — ламината, ДВП, ДСП, OSB глубиной до 20 мм;
- Отпил (отсюда американское название trim circular saw) небольших металлических элементов, например, тонкой арматуры или углов профлиста;
- Бытовые пропилы по твёрдым материалам — кирпичу, камню, кафелю в минимальных объёмах.
Мощности у брендовых «роторайзеров» достаточно — от 600 до 800 Ватт, что вполне сравнимо с начальными моделями профессиональных линеек УШМ. Однако, режим работы должен быть прерывистым — редукторы перегреваются и требуют отдыха, особенно при работе со сложным материалом.
Итого, плюсы:
- Компактный и лёгкий инструмент;
- Удобно использовать 1 рукой;
- Сравнительно безопасно;
- Заменяет несколько инструментов (пила, резак, лобзик).
Минусы:
- Плохая выработка и риск перегрузки;
- «Зоопарк» расходных мастериалов и высокая их стоимость;
- Узкое, «домашнее» применение;
- Отсутствие аксессуаров, например, направляющей шины или кронштейна для фиксации под столом.
Мне лично идея циркулярной мини-пилы очень нравится. Ведь при небольшой производительности, она занимает мало места, заменяя несколько громоздких приборов, а простота использования позволяет раскрыть свой «мастерский» потенциал даже неподготовленному домоводу.
Устройство и подготовка к работе
Кинематическая схема пилы проста. Движение от электродвигателя передаётся на редуктор (передаточное число которого изменяется в пределах 1,5…4), а от него – на вал с диском. Для точного позиционирования диска по отрезаемой поверхности его перемещение производится в направляющем пазу подошвы.
Инструмент состоит из таких узлов:
- Опорной пластины.
- Защитного кожуха со штуцером под пылесборник.
- Корпуса.
- Измерительной линейки и градуировочной шкалы.
- Редуктора.
- Вала отрезного диска.
- Блокировочного рычага.
- Блока управления.
- Шнура электропитания.
В комплекте с роторайзером также идёт шланг для удаления стружки. Для настройки пилы и фиксации отдельных её элементов во время эксплуатации используется винт настройки. Корпус пилы изготовлен из ударопрочного пластика.
Перед включением роторайзера выполняются следующие операции:
- Установка ограничителя, определяющего глубину входа диска в материал заготовки, для чего используется регулировочный винт. Глубина должна превышать толщину заготовки хотя бы на 1…1,5 мм;
- При помощи шланга присоединить пылесборник к защитному кожуху. Для этого используют хомут или строительный скотч;
- Закрепление заготовки на рабочей поверхности (можно использовать тиски или любой винтовой зажим);
- Проверяется соответствие выбранного пильного диска разрезаемому материалу.
Всего в комплект входит три диска: стальной, с 30 зубцами, предназначенный для работ с ламинатом, металлом и пластиком, диск из твёрдого сплава типа ВК – для резки древесины и слоистых материалов, а также диск с поверхностным алмазным напылением, предназначенный для разделки керамических изделий.
Немного о кругах (оснастке)
Отдельно следует упомянуть размеры оснастки. Каждый производитель, судя по всему, хочет захватить рынок и создать новый SDS-Plus или конус Морзе для универсальных пил. Правда, пока ничего не выходит, и приходится выбирать из сотен артикулов, изучая размеры посадочных и максимальные радиусы кругов.
У Worx WX242 (Rockwell, Einhel) — «классические» 76 мм диаметр и 10 мм посадочное. К ним «присоединяются» многие бюджетные производители, например Skil 5330. Для моделей повыше уровнем максимальный диаметр кожуха расширяется до 85, что соответствует зубчатым пильным дискам для Makita и Bosch.
У Dremel DSM20 — 77 мм диаметра и 11 мм посадочное отверстие, Bosch за последние годы наладил производство расходников и они вполне доступны.
Makita HS300DWE — 85 мм и 15 мм посадки — об уклоне этого производителя чуть ниже.
У активно продвигаемого в интернете Роторайзера — вообще уникальная оснастка с радиусом 55 мм и посадочным 11,1мм — купить такие диски можно только у производителя инструмента, и с приличной переплатой, а одиннадцатимиллиметровые диски Dremel придётся растачивать, что доступно далеко не всем.
Дополнительное осложнение — это типы дисков (материалы). Если для более-менее стандартных посадочных есть и отрезные, и пильные диски, то у Роторайзера пильных дисков нет вообще (хотя китайцы во всю их делают и новые комплекты — вполне себе с зубчатыми), а отрезные изнашиваются очень быстро. Обратная ситуация у Макиты — так как аккумуляторная мини-пила Макиты изначально позиционировалась как маленькая циркулярная пила, ни о каких отрезных/шлифовальных кругах речи быть не может. Соответственно редкости того или иного размера и материала — падает качество и растёт цена. В сумме, одни проблемы с этой нестандартной оснасткой.
Правильная эксплуатация
Начиная работу, лучше проверить фактическую частоту вращения вала с отрезным диском. Когда вал набрал заявленное число оборотов, пила упорной пластиной устанавливается на место начала распила с упреждением. После этого следует прижать роторайзер к поверхности и начать перемещение пилы вперёд. Сила прижима определяется прочностью разрезаемого материала. При работе нельзя производить продольные перемещения роторайзера, поскольку это приводит к поломке отрезного диска, и выходу из строя подшипниковых узлов. Назад роторайзер перемещать нельзя.
Перед началом стоит попрактиковаться на разрезании материалов с разной твёрдостью: это поможет верно установить силу нажима. Нельзя допускать даже частичного перекрывания вентиляционных отверстий, это вызывает перегрев двигателя. Регулировка глубины внедрения диска в заготовку производится регулировочным винтом.
В конструкции пилы, однако, имеются скрытые ограничения:
- Посадочный диаметр дисков – 11,1 мм – не соответствует аналогичному размеру других видов отрезных дисков. Таким образом, приобрести новый пильный диск можно только у производителя;
- Диаметр диска рассчитан на наибольшую глубину 11…12 мм, а для заготовок с большей толщиной производители рекомендуют двухсторонние резы. Потребуется изрядная сноровка, чтобы идеально совместить распилы.
- Ради упрощения конструкции, все модели не предусматривают изменения числа оборотов, что было бы полезно при обработке материалов с различной твёрдостью.
