Особенности циркулярной пилы
Понимание таких нюансов имеет огромное значение, необходимо обращать внимание на режимы функционирования конструкции, освоить разновидности нагрузок и делать все возможное для укрепления самых значимых узлов.
Лишь при такой стратегии реально достичь продолжительной и слаженной работы сконструированного агрегата.
Настольная небольшая циркулярка
Такой вариант предусматривает изготовление корпуса станка из дерева или железного уголка или профильной трубы, с учетом того что размещение инструмента будет в настольном варианте.
Поскольку основание будет небольшим, то использование такого инструмента открывает новые возможности. Такая деревообрабатывающая машина позволяет проводить работы в любом удобном месте.Принцип создания такой машины похож на то, как создается ручная циркулярная пила – для основания изготавливается корпус, верхняя плита, устройство фиксации монтажной пилы или болгарки, в случае использования в качестве двигателя болгарку.Отдельно, для соблюдения максимальной безопасности нужно предусмотреть кнопку включения и выключения электропитания инструмента, и механизм блокировки кнопок включения на самой пиле или болгарке.Для удобства работы рекомендуется направляющую планку изготовить с направляющими для фиксации упора в корпус основания, тем самым повысив надежность крепления. Для зажима здесь рекомендуется использовать болты с гайками-барашками, таким образом, дополнительно создав удобство в работе.
Характеристики циркулярной пилы
- Быстрая скорость перемещения зубцов изделия. Таким образом гарантируется качество распиливания. Однако достаточно мощные конструкции могут спровоцировать тяжелые повреждения, поэтому в процессе создания аппарата необходимо акцентировать внимание на технике безопасности. Обязательно должны быть вмонтированы все приспособления, которые имеются на заводских образцах. Неправильно считать, что часть из них лишняя, и можно усовершенствовать производственные варианты. Весь перечень правил техники безопасности подтвержден статистическими данными, не стоит подвергать себя опасности лишний раз.
- Надежность всех узлов. Речь идет не о возможности противостоять внушительным стационарным нагрузкам, хотя это имеет огромное значение. Сооружение может с легкостью принимать огромные усилия данной разновидности, однако вместе с этим создавать вибрацию от действия даже сравнительно несущественных мобильных разнонаправленных нагрузок. Такое положение не сказывается отрицательно на технике безопасности, однако в значительной мере снижает качество распила. На верхних слоях лесоматериалов остаются следы зубчиков, тяжело соблюдать установленные линейные параметры и т. п.
- Противопожарная и электрическая безопасность. Каждый электроприбор, мотор, пускатель и иную специализированную арматуру нужно устанавливать с точным соблюдением норм ПУЭ. Необходимо понимать, что сухие опилки не только хорошо воспламеняются, но и при достаточно большой концентрации в воздухе образуют взрывную смесь. К тому же, горящие опилки тяжело погасить, они плывут по жидкости и не перестают гореть.
Не стоит создавать самый банальный вариант за счет приспособлений по технике безопасности, нужно неукоснительно исполнять советы инженеров. Лучше определиться, что важнее, деревообрабатывающий агрегат либо новые трудности?
Дополнительная оснастка для станка
Чтобы удобнее работать на станке изготавливают ряд дополнительных приспособлений. Они помогают мастеру выполнять ряд операций. К ним относятся:
- направляющие для продольного пиления;
- каретка для поперечного перемещения заготовок;
- каретка для выпиливания пазов. Пазовые соединения используют при изготовлении ящиков у мебели;
- приспособления для выпиливания круглых деталей;
- устройства для пиления под углом. Оно помогает изготавливать ножки у мебели.
[autor_bq]
Republished by Blog Post Promoter
Плюсы самодельной циркулярной пилы
Существует несколько довольно значимых технических свойств, благодаря которым данное сооружение советуют применять в следующих ситуациях.
- На пилку можно ставить диск с наружным диаметром 350 мм, что дает возможность разрезать лесоматериалы толщиной 70–85 мм. На конструкции такая глубина незначительно уменьшается, можно распилить доски толщиной 60–75 мм. Этого предостаточно для львиной части домашних поделок из древесины – от сложного мебельного гарнитура до обычных игрушек.
- Мощность мотора не меньше двух киловатт, он противостоит внушительным нагрузкам, а особая продуктивная вынужденная вентиляция мгновенно устраняет тепло, что помогает системам функционировать продолжительный временной промежуток с оптимальными тепловыми режимами.
- Быстрота оборотов вала агрегата отвечает действующим стандартам к деревообрабатывающему режущему инвентарю. Это дает возможность добиться высококачественного пропила и придерживаться правил техники безопасности.
- Ручную пилку можно крепить к столешнице так, что при надобности она оперативно демонтируется и применяется в стандартном режиме. Вместе с этим все изначальные технические свойства целиком сохраняются.
Пошаговый процесс создания небольшого циркулярного станка своими руками
Настольный станок из ДСП изготовить довольно просто. Как сделать его самостоятельно, показано в таблице.
| Корпус выпиливается из ламинированного ДСП. Детали соединяются с помощью вспомогательных реек. Подобное соединение позволяет получить жесткий корпус. |
| Крышка (столешница) устанавливается сверху. Ее монтируют на саморезы, вкручиваемые по углам. Перед монтажом столешницы нужно выполнить зенкование отверстий. Тогда шляпки саморезов не будут мешать в работе. |
| На столешницу ручную дисковую пилу крепят снизу. Для этого в опорной рамке сверлят отверстия. Длина саморезов подбирается так, чтобы остря крепежа не выходили наружу. |
| При желании снизу можно изготовить подставку. Тогда получится полноразмерный станок. Часто подобные станочки делают с разборными подставками. При выездных работах используют складные козлы. | |
| Сбоку прикручивают шариковые выдвижные направляющие. На них устанавливают каретку (устройство для параллельного перемещения вдоль стола). После изготовления каретки в ней будет пропиле паз. | |
| Для пиления по прямой длинномерных заготовок используют параллельный упор. Чаще всего – это металлический уголок, который устанавливается с определенным зазором. При установке подобного упора вымеряют расстояние от диска до уголка. Оно должно быть одинаковым с обеих сторон. Тогда распиливаемый предмет зажиматься не будет. |
| Конструктивно подобный элемент выглядит так, как показано на фотографии. Фиксация в заданном положении выполняется гайками. У профессионалов применяются барашковые гайки или специальные маховички. Ими довольно удобно фиксировать уголок в нужный размер. |
| Диск устанавливается снизу. У современных дисковых ручных пил возможна регулировка вылета диска. Достаточно ослабить упорный болт, а потом изменить наклон инструмента к площадке. | |

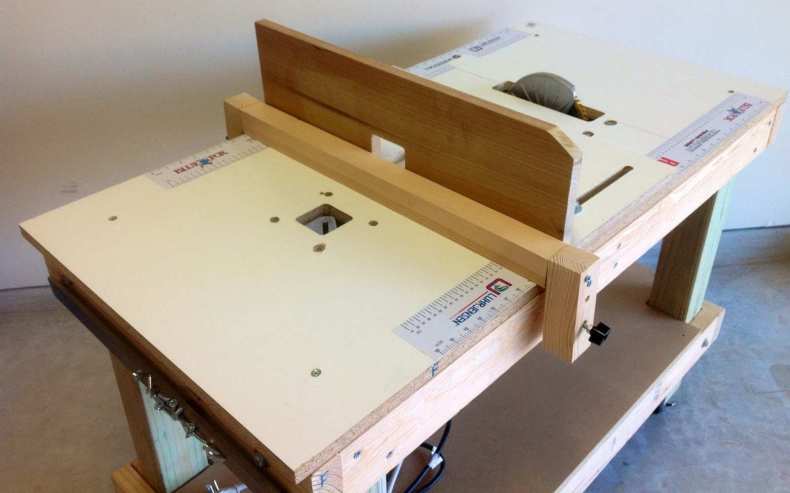

| Некоторые мастера в качестве параллельной направляющей используют вертикальную доску. Здесь размещают дополнительные линейки. Тогда при выполнении сложных работ проще контролировать пиление по заданным параметрам. | |

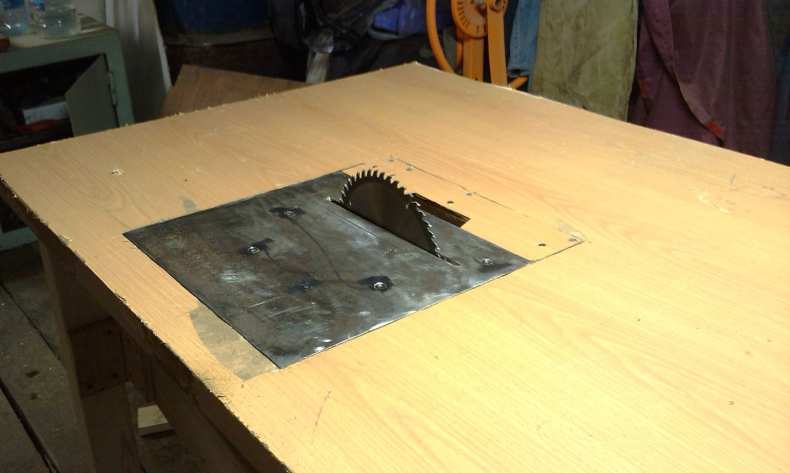

| Небольшой циркулярный станок, изготовленный в домашней мастерской. Пользоваться им довольно удобно. Для отвода стружки подключается шланг от бытового пылесоса. Тогда внутри помещения воздух остается чистым. |
Что необходимо для изготовления циркулярной пилы
Базовый инвентарь:
- Электрический лобзик либо ручная пилка по древесине.
- Отрезное устройство с отрезным и шлифовальным кругами.
- Сверлильное приспособление либо дрель.
- Отвертка.
- Гаечные ключи.
- Ножик для работы с проводкой.
Материалы для создания циркулярной пилки:
- Брусья из древесины 40*20 мм.
- Листок фанеры, толщиной не меньше 10 мм (ширина и длина подбирается по индивидуальным потребностям и предпочтениям).
- Двухжильный кабель из меди, толщиной от 0.5 мм квадрат, приблизительно 1-1,5 м.
- Хорошо разомкнутая клавиша, находящаяся рядом.
- Электрический мотор, который можно приобрести в онлайн-магазине.
- Переходник насадка на силовой агрегат для крепления циркулярного диска (можно купить в Интернете).
- Циркулярный диск.
- Шурупы, винты, гайки.
- Наждачная бумага.
- Лак или морилка (оттенок подбирается по своему вкусу).
Процесс изготовления состоит из следующих этапов:
- Замеры посадочных габаритов электрического мотора привода.
- Подготовка коромысла привода сооружения и стойки фиксации на рабочем пространстве.
- Сборка электрическую схему привода конструкции.
- Сборка системы циркулярной пилы.
- Монтаж агрегата на рабочую поверхность, его закрепление.
- Осуществление пробного запуска пилки.
- Выполнение окончательного распиливания брусьев из древесины и стального обрезка трубы.
Из позитивных особенностей такого сооружения можно отметить 3 ключевых, это легкость создания, дешевая стоимость материалов и небольшие габариты.
Также не стоит забывать что такой аппарат несет дополнительную угрозу, поэтому работать с ней нужно с особой осторожностью. В целях предотвращения травматизации не стоит забывать о технике безопасности.
Из чего можно сделать станок для распиловки древесины?
Для домашней мастерской используют:
- Специальные валы с крепежными элементами для диска и электродвигатели достаточно большой мощности. Подобное оборудование может работать с дисковыми пилами большого диаметра, что позволит распиливать довольно толстые заготовки.
- Углошлифовальные машинки (болгарки) выпускают разной мощности под диски различных размеров. Частота вращения вала с инструментом достигает до 12-15 тыс. об/мин. Поэтому качество реза отличается высокой чистотой. Некоторым мастерам нравится пользоваться станками, где за основу взята УШМ.
- Ручные дисковые пилы (РДП) изначально оснащены диском по дереву и довольно удобным кожухом, способным удалять стружку из зоны пиления. Многие производители РДП при разработке инструкции по эксплуатации прилагают схемы возможного монтажа инструмента в столешницу. В комплекте часто присутствуют вспомогательные крепежные элементы, облегчающие подобный монтаж.
- Обычная электродрель тоже может помочь в создании небольшого циркулярного станка. На нем можно выпиливать небольшие детали из фанеры, досок и ДСП.
- При необходимости производить распиловку крупных заготовок и даже стволов деревьев приспосабливают цепные пилы. С их помощью можно создать не просто небольшой станок по распилу досок и брусков. Изготавливается небольшая домашняя пилорама, она позволит утилизировать древесину из сада или ближайшего леса.
