Самодельный стол-станок 3 в 1: лобзиковый и фрезерный станок плюс циркулярная пила

от Aleksey | Инструменты | Среда, 15 декабря 2021

Фрезерный станок — очень полезный инструмент в деревообработке. Его можно использовать для фигурной обработки дерева, сверления различных отверстий, вырезания пазов, обработки кромок и многого другого. Трудно представить без него какой-то сложный проект.

Фрезерный стол может стать самым важным инструментом, который может использовать плотник.

Большинство людей используют фрезеры в качестве портативного инструмента. Хотя это жизнеспособный вариант, фрезер, установленный на столе, более безопасен в использовании и может выполнять свои функции на совершенно другом уровне. Если вы хотите собрать собственный стол для фрезера самостоятельно, вы попали в нужное место. Мы собрали 13 лучших проектов столов, сделанных своими руками.

Складной фрезерный стол

Эта конструкция размером с портфель превращается в полнофункциональный фрезерный станок за считанные минуты и так же быстро складывается для хранения.

Полноразмерный фрезерный стол может быть отличным решением — если у вас есть место. Но если вы используете фрезер только изредка или вам нужно мобильное решение, это может быть хорошим решением. Этот настольный инструмент обеспечивает всю точность и стабильность, которые вы ожидаете от полноразмерного фрезерного стола.

Зачем нужен стол для фрезера

Профессиональные мастера таким вопросом не задаются, у них есть отдельные фрезерные станки. Это может быть не только деревообрабатывающее оборудование промышленных серий, но и специальные станки для бытового использования. Как правило, комплексные механизмы, имеющие на одной станине циркулярку, фуганок, фрезер и сверлильный станок в различных комбинациях.

Деревообрабатывающий станок требует соответствующего опыта

Обыкновенным любителям покупать такое оборудование не нужно, им достаточно и обыкновенного ручного фрезера. Но возникают ситуации, когда многие задумываются над изготовлением стола для фрезера. Почему?

1. Не получается фрезеровать вручную, инструмент не движется по прямой линии, поверхность деталей волнистая. Приходится несколько раз проходить по одному месту, а это оказывает негативное влияние на конечное качество.
2. Необходимость фрезеровки длинных заготовок — только на столе можно выполнить эту операцию всего за один проход.
3. Есть потребность работать на фрезах со сложным профилем, ручной метод не обеспечивает требуемой чистоты поверхности.

Вместительный фрезерный стол на колесиках

Если вы поклонник Аны Уайт, то вы знаете, что у нее есть все, что вы когда-либо хотели построить.

Неудивительно, что у нее есть отличный план, как помочь вам собрать отличный стол для фрезера. Он имеет достаточно места для хранения и рабочего пространства. Надеюсь, вам он понравится так же, как и нам.

DIY любительский распиловочный стол

Всем добрый день! В ходе обсуждения одного из моих обзоров, в комментариях участниками было предложено сделать обзор на распиловочный стол, на котором я работаю. В данном обзоре я расскажу, как на скорую руку я сделал распиловочный стол, из того, что было, плюс немного купленного по мелочи. Детальная SketchUp модель стола, со всеми элементами и компонентами, к обзору прилагается. Я уже давно задумывался о распиловочном столе, но было огромное количество других дел, и он, естественно, откладывался до лучших времен. Затем, когда в прошлом году выдалась более-менее спокойная зима, я наткнулся на ряд видео по самодельным распиловочным столам и понял, что это то, что пора сделать.

В очень многих видео обзорах столы делают настолько серьезно, да еще и всегда на фоне полностью оборудованных мастерских с кучей станков, что порой посмотришь на свои условия работы и сомневаешься, а браться ли. Я в этом обзоре расскажу как сделал стол в достаточно спартанских условиях, имея в руках циркулярную пилу, УШМ, шуруповёрт и фрезер (как раз здесь и был первый раз опробован фрезер, который новый лежал в коробке три года).

У меня была ручная циркулярная пила Hitachi С6SS, дешевая, но как оказалось, очень надежная машина, пережившая и выполнившая на стройке такой объем работ, что её в пору поставить на постамент, и на видное место в мастерской. Но так как любой инструмент должен работать до конца, ей было предложено новое место.

После завершения основного этапа строительства дома, у меня остался целый лист фанеры 21 мм (ФК 4/4), который простоял в одиночестве 3 года, и пришло время его куда-то приспособить. В тот момент я не делал отдельный проект стола, вся идея и представление, как я это вижу, сложились в голове, поэтому делал прямо по месту, и основные узлы и материалы подбирались походу реализации, глазами пробегал то тому, что лежало в кладовке, мастерской, в ящиках с метизами и крепежом и прочей мелочовкой. Соответственно, не делалось какое-либо моделирование, однако для данного обзора я перенес уже рабочий стол в 3D-модель в SketchUp, постарался представить все составные элементы, единственное не прорисовал гайки и саморезы, это было уже лень, и мне уже показалось больше тратой времени, так как и так в принципе понятно и, если что, я поясню по ходу обзора. В модели показано, как и что собрано, послойно можно убрать укрупненные элементы, возможно кому-то эта модель будет полезна для повторения или как идея для своей реализации.

Модель распиловочного стола в SketchUp

И так, взял лист фанеры 21 мм, разметил и выпилил циркулярной пилой основание стола с размерами 1100 мм х 820 мм Размеры стола большие, но нужен был именно универсальный стол, на котором можно напиливать и мелкие детали, так и листовые материалы крупного формата, фанеру, ЛДСП для корпусной мебели.

Затем перевернул полученный лист, разметил, положил циркулярную пилу с поднятым диском на лист, карандашом обвел по контуру подошвы пилы, и фрезером с пазовой фрезой выбрал материал в полученной проекции подошвы на глубину около 12 мм. Подошва циркулярной пилы затем вставляется в полученное углубление. С пилы предварительно снимается ручка и защитный кожух диска.

По контуру подошвы пилы в листе основания стола были сделаны 4 отверстия под болты М8. С верхней части основания (обратной) были установлены усовые гайки М8. Подошва пилы устанавливается в углубление и прижимается через усиленные шайбы болтами М8 к основанию стола.

Затем ослабляем механизм регулировки глубины реза пилы, включаем пилу в розетку и, нажимая на пилу, пропиливаем основание стола на полную глубину, с обратной (рабочей) стороны стола у нас появился диск. Тут самый важный момент — при установке пилы в углубление не перепутать её направление, в какую сторону должен вращаться диск (диск со стороны рабочей поверхности стола должен вращаться на себя), я пока примерял, чуть не перепутал, хорошо вовремя заметил. Кстати, в модели в Sketchup я использовал пилу из 3D Warehouse, и если посмотреть на фото моего стола, то привода пил в SketchUp модели (Makita) и в реале (Hitachi) зеркальны, расположены с разных сторон пилы. Нашел только такую модель пилы, её и оставил, главное правильно указал направление вращения диска. Пилы всё равно у всех разные.

Уже в таком виде на столе можно пилить: — располагаем основание стола на стульях / табуретках / ящиках (я расположил в мастерской одной стороной на полку стеллажа, другой на спинку стула у стены); — относительно диска пилы, с помощью длинной линейки, рисуем осевую линию реза.; — берем длинный алюминиевый уголок (или брус, или ровную доску), размещаем по угольнику относительно линии реза, крепим струбцинами к столу — и у нас есть импровизированный временный параллельный упор.

Таким способом я далее пилил все остальные детали стола, пока он потихоньку собирался.

Первым делом я решил выпилить кожух пилы для обеспыливания. Первый раз в жизни я смог мгновенно, без подгонки получить полностью идентичные детали, как братья близнецы. Кожух — четыре стенки из фанеры 10 мм, дно из куска ДВП. Склеиваем всё на ПВА и саморезы.

Для подключения пылесоса я сделал отверстие в нижнем углу короба биметаллической коронкой под канализационный фитинг 50 мм. Для крепления фитинга к корпусу, я нарезал обрез фитинга на сектора, вставил фитинг, нагрел сектора и загнул их к стенке короба, затем по каждому сектору прошелся мелкими саморезами, зазоры с обратной стороны залил термоклеем. Получилось крепко, и от неосторожного движения шлангом пылесоса фитинг точно не вырвет из корпуса.

Для крепления короба к столу использовал металлические уголки 30х30, а также 15х30 для замка. Сделал из нарезанных фанерных пластин 6 мм дремелем плоские проушины, приклеил их к столу, в них вставляются уголки короба. С другой стороны короба с помощью металлической пластины и саморезов сделан своеобразный замок.

Подключаем пылесос, пробуем- вся пыль внутри, в лицо уже не летит.

Выпиливаем на столе продольные ребра жесткости, и клеим их к основанию на ПВА и саморезы. К этим же ребрам далее будем крепить и направляющие профили параллельного упора.

Так как поверхность будущего стола должна быть гладкой для нормального скольжения заготовок и материалов, а фанера ФК 4/4 никак не способствует нормальному скольжению, надо было что-то придумать с покрытием. Вообще для таких столов обычно используют ламинированную фанеру, но её продают у нас только огромными листами, да и основной идеей было использовать существующий лист фанеры. Тут удачно подвернулся большой корпоративно-рекламный плакат из вспененного ПВХ, толщиной 4 мм., отпечатанный только с одной стороны, соответственно чистая белая обратная сторона отлично подошла как облицовочный материал для стола.

Сразу скажу, что вспененный ПВХ для таких целей не самый лучший материал. Я не знаю сколько он прослужит, но на нем остаются борозды и царапины от острых торцев пропускаемых деталей. Пока это не критично, и может вообще не будет критично, возможно в будущем придется и поменять, или покрыть сверху тонким листом другого материала. Для этих целей вообще подошел бы лист из оргстекла, но его не было.

Для будущих кареток и толкателей необходимо в основание стола заложить направляющие из алюминиевого профиля в виде швеллера 15х10х1. Для установки в основание были размечены и сделаны фрезером с пазовой фрезой поперечные пазы под алюминиевые профили. Так как сверху стола будет лежать ПВХ лист 4 мм, то соответственно глубина паза составила 6 мм.

Лист ПВХ я нарезал на 3 части, две части слева и справа от профилей, и одна часть между профилями. Когда я положил профили в пазы, то была выявлена следующая проблема, а скорее это называется косяк. Лист основания стола с прогибом! Около 3 мм в центре листа относительно краев, приложил метровую стальную линейку, всё хорошо видно. Лист фанеры простоял три года в котельной, в вертикальном положении у стены, хотя может и изначально кривой был. От обиды взял УШМ, лепестковый круг и пошел на улицу устранять прогиб снятием материала по краям. Пыли было ведро. Сколько хватило терпения — снял, но площадь большая. Остальную часть прогиба решил исправить следующим образом. Так как крепить и алюминиевый профиль, и ПВХ листы планировал на жидкие гвозди МОМЕНТ МВ-100, то в центральной части листа и пазов я сделал побольше порции клея, с промежутками для последующей усадки во время выравнивания. С краев листа клей нанес равномерным слоем. Затем на клей положил алюминиевые профили в пазы, и далее к профилям все три листа. Взял длинный алюминиевый уголок 40х40х2 и движением поперек стола начал выравнивать высоту в центральной части листов и профилей относительно краев. После прохода профилем проверил зазоры и ровность листов в поперечном, продольном и диагональном направлениях — всё получилось. МВ-100 после застывания становится как камень, соответственно эксплуатационные качества и жесткость стола не были потеряны.

Далее надо было делать параллельный упор. В качестве основного элемента упора был использован алюминиевый профиль 40х40х2 (который использовал для выравнивания ранее). Для улучшения жесткости, веса конструкции упора, а также удобства монтажа последующих деталей, было решено вклеить в профиль деревянный брус 30х30. Клеил также на МОМЕНТ МВ-100. Другие детали упора также же делал из профиля и вклеенных двойных реек из фанеры шириной 40мм.

Для поперечного перемещения и фиксации упора была выбрана система из С-образного стального профиля, слайдеров из доски дубового паркета и квадратной шайбы на длинном болте М8. Головку болта хорошенько обточил, квадратная толстая литая шайба (от балочного крепежа кабельных трасс) имела углубление, куда была утоплена головка болта и посажена на двухкомпонентный эпоксидный клей.

С обратной стороны болта, который проходит через поперечный прижимной элемент упора, была установлена круглая ручка с усовой гайкой М8 (ручку также сделал из фанеры прямо на пильном диске)

Квадратная шайба со слайдерами заводится с С-профиль, относительно которого и перемещается конструкция упора, при закручивании ручки упора мы прижимаем квадратную шайбу к наружным стенкам С-профиля и фиксируем упор относительно стола. Также квадратная шайба не даёт болту проворачиваться в профиле при закручивании ручки.

С обратной стороны стола также разместил С-профиль, и хотел сделать подобную же систему, но побоялся, что упор будет сильно подклинивать при перемещениях, и мне нужна фиксация и с обратной стороны тоже, мне нужна ровность упора относительно осевой линии с обеих сторон, а с фиксацией только в одной точке не всегда получается, где будет ровно, а в каком-то положении и +2-3 мм, возможно не идеальность С-профиля, хотя на вид он ровный. Была придумана конструкция гораздо проще: внизу С-профиля разместил деталь-бегунок, с зафиксированной в нем шпилькой М8, и через промежуточный элемент и упор просверлил отверстие и вывел наверх ответную часть шпильки, на которую посадил другую ручку с усовой гайкой М8. Теперь закручивая ручку я через шпильку прижимаю бегунок к С-профилю и таким образом фиксирую дальнюю часть упора относительно стола.

Работа с упором получается следующая: — ослабляю обе ручки на упоре; — перемещаю упор в нужном направлении; — угольником замеряю необходимое расстояние от упора до осевой линии отреза в нижней части упора; — фиксирую нижнюю часть ручкой; — проверяю расстояние от упора до осевой линии отреза в верхней части упора; — фиксирую верхнюю часть ручкой; — можно пилить.

Для работы с деталями и заготовками на столе были изготовлены простая каретка и небольшой толкатель с направляющими слайдерами.

Конструкция каретки и толкателя выполнена из остатков ЛДСП 16 мм, в толкателе еще использован алюминиевый профиль 40х40х2. Слайдеры для направляющих сделал из дуба, отрезал тонкие рейки от доски дубового паркета. Слайдеры к кареткам клеил на ПВА и дополнительно саморезы. Для улучшения скольжения дубового слайдера в направляющем алюминиевом швеллере, я дубовые рейки пропитываю аэрозольной силиконовой смазкой, дерево её впитывает и отлично перемещается в профиле без закусываний.

Помещение мастерской в доме очень небольшое, поэтому стол должен быть разборным (не нужен — разобрал), да и переносным, чтобы можно было вынести на улицу для проведения работ. Поэтому стойки стола было решено сделать в виде съемных вертикальных рам с укосами. Снизу стола, в виде фанерных реек, были приклеены ответные детали с усовыми гайками М8 для крепления рам стоек к столу болтами с шайбами.

Для электроподключения пилы я установил прямо рядом с пилой розетку, в неё подключается штатная сетевая вилка пилы. Розетку я подключил от контактора, управление контактором осуществляется блоком кнопок ПУСК/СТОП, установленным на отдельной пластине с лицевой стороны стола. Питание контактора — отдельным длинным кабелем к розетке в стене. Кнопка включения на пиле зафиксирована стяжкой.

Для сбора пыли и опилок пылесосом также использую самодельный циклон из ведра, крышки и канализационных фитингов:

Какие есть проблемы и что планирую доделать:

— небольшое биение диска, я пока не совсем понял, проблема с валом, или с самим диском (использую такой), но расстояние между осевыми линиями отреза с обеих сторон диска (ширина пропила) составляет 4 мм. В принципе не критично, пилим относительно полученной линии отреза, но хочется, чтобы все ровно было, попробую заменить диск; — сделать вкладыш нулевого зазора из листа алюминия, хотя в ходе работы я заметил, что образование сколов с обратной стороны распиливаемого листа можно уменьшить, если уменьшить высоту вылета диска, например сделать 15 мм для фанеры 10 мм, видно значительно меняется угол выхода зуба из материала; — сделать устройство регулировки вылета пилы, высоту вылета сейчас устанавливаю посредством штатного механизма фиксации, но для этого нужно полностью снять короб, что не очень удобно, надо делать лифт;

Стол работает, очень даже неплохо, то что получилось на нем сделать — можно увидеть в других моих обзорах. Для непрофессионального использования вполне хватает. Сделать было несложно, быстро, и затраты небольшие. Конечно есть гораздо более совершенные конструкции, но на них нужно больше времени и средств. Если есть дополнительные вопросы/критика/замечания/предложения по улучшению, то думаю всем будет полезно, так как на mysku комментарии — большой кладезь знаний.

Модель распиловочного стола в SketchUp
Напарник

Профессиональный фрезерный стол за половину цены

Этот стол включает в себя все лучшие функции, которые можно найти в фрезерных столах, купленных в магазине, за половину стоимости! У нас была возможность изучить и использовать большинство имеющихся на рынке фрезерных столов. На основе этого опыта мы разработали нашу собственную полнофункциональный и простой в сборке стол. Подробный проект можно посмотреть тут.

Столярный фрезерный стол из ручной фрезерной машины

В поисках достойного ответа на тот дискомфорт, который возникает при работе с ручным фрезерным инструментом, владельцы домашней столярки со временем приходят к необходимости в покупке удобного фрезерного стола.

ВовроКсюПользователь FORUMHOUSE

Про стол задумывалась уже давно. Особенно после того, как вручную выполнила фрезерование 22 м забора.

Вариант с покупкой может оказаться дорогостоящим, габариты станка, собранного в производственных условиях, не соответствуют размерам небольшой домашней мастерской. Оптимальным решением в данном случае будет самостоятельная сборка фрезерного стола.

Желающие сделать самодельный фрезерный станок чертежи и пошаговые инструкции найдут в соответствующем разделе FORUMHOUSE.

Как сделать фрезерный стол

Самодельный фрезерный стол представляет собой простейший станок для обработки древесины. Основной рабочий узел в нем – это ручная фрезерная машина. Работа с ручным электроинструментом подразумевает перемещение рабочей фрезы по поверхности неподвижной заготовки (что далеко не всегда удобно). Фрезерный стол для ручного инструмента позволяет изменить способ обработки и фрезеровать облегченным способом: ручной инструмент закрепляется на рабочем столе неподвижно, а обрабатываемая заготовка легко подается на фрезу руками.

фрезерный стол для ручного фрезера состоит из основных и дополнительных элементов. Дополнительные элементы не обязательны, но их использование позволяет максимально облегчить большой труд мастера, сделать конструкцию устройства более безопасной, а функционал – приближенным к возможностям серийных установок.

Универсальный фрезерный стол: основные элементы конструкции

Основные элементы фрезерного стола обозначены на рисунке.

Самодельный фрезерный стол представляет собой простейший станок для обработки древесины. Основной рабочий узел в нем – это ручная фрезерная машина. Работа с ручным электроинструментом подразумевает перемещение рабочей фрезы по поверхности неподвижной заготовки (что далеко не всегда удобно). Фрезерный стол для ручного инструмента позволяет изменить способ обработки и фрезеровать облегченным способом: ручной инструмент закрепляется на рабочем столе неподвижно, а обрабатываемая заготовка легко подается на фрезу руками.

фрезерный стол для ручного фрезера состоит из основных и дополнительных элементов. Дополнительные элементы не обязательны, но их использование позволяет максимально облегчить большой труд мастера, сделать конструкцию устройства более безопасной, а функционал – приближенным к возможностям серийных установок.

Универсальный фрезерный стол: основные элементы конструкции

Основные элементы фрезерного стола обозначены на рисунке.

Aib Пользователь FORUMHOUSE, Москва.

Очень нужен был мобильный фрезерный стол. Сварил каркас, покрасил и собрал конструкцию.

Размеры фрезерного стола зависят от габаритов обрабатываемых деталей, а также от роста самого мастера. Длина и ширина должны быть немного меньше столешницы, а высота станины составляет 850…900 мм, что соответствует наиболее комфортным условиям для работы стоя. Ножки самоделки можно сделать регулируемыми, что позволит компенсировать неровности пола или изменять высоту станины.

Столешница для фрезера

Размеры столешницы зависят от размеров обрабатываемых деталей.

dautovПользователь FORUMHOUSE

В домашней мастерской достаточно небольшого столика 500х500 мм.

Для обработки сравнительно длинных деталей (для профилирования кромок на дверных наличниках) понадобится столешница соответствующих размеров. Смотрим чертеж:

Для изготовления станины чаще всего используются материалы на основе древесины, способные эффективно гасить возникающие вибрации. Это может быть столешница из ДСП, которую используют при изготовлении кухонной мебели или лист толстой фанеры. Вот, к примеру, столешница из обрезка ДСП, образовавшегося после установки кухонной мойки.

Krott64Пользователь FORUMHOUSE

На этом обрезке столешницы, после несложной доработки, можно делать вполне приличные вещи.

Кто-то делает столешницу из металла, кто-то – из обрезной доски, но, как показывает практика, ДСП и фанера – всегда в приоритете.

Orfo74Пользователь FORUMHOUSE

Если буду делать, то из ламинированной фанеры (у меня на прицепе такая). Прошла уже сотни тысяч километров под зноем и под «минусом». Ее не испортили ни соли, ни дожди. И до сих пор можно использовать, но собирать нужно либо в 2 слоя, либо низ делать из простой фанеры.

Для изготовления столешницы нельзя использовать материал, на поверхности которого имеются дефекты (сучковатые доски и т.д.).

Монтажная пластина под ручной фрезер

К монтажной пластине с помощью резьбовых соединений крепится ручной фрезер. Поэтому к ее изготовлению необходимо отнестись со всей ответственностью. Материал, из которого будет изготовлена пластина, должен быть достаточно прочным, чтобы фрезер не вырвало во время работы (последствия можно себе представить). Это может быть прямоугольник из металлического или фанерного листа (но металл надежнее).

AlekXПользователь FORUMHOUSE

У мощной машины дури много. И если ее вывернет из стола во время работы – мало не покажется.

– не рекомендуется, ведь чем толще пластина, тем меньше вертикальный вылет фрезы.Д

DgusepeПользователь FORUMHOUSE

Ножки могут быть и деревянными, но столешницу желательно делать из металла 3 мм. Для максимального поднятия фрезы.

Длина и ширина монтажной пластины должны соответствовать размерам подошвы ручного фрезера, с помощью которой электроинструмент будет крепиться к столу.

Продольный упор для заготовки

Продольный упор можно изготовить из обычного листа ДСП или из обрезной доски. Упор необходимо делать подвижным, чтобы обеспечить возможность регулировки горизонтального вылета фрезы. Для более точной регулировки по бокам столешницы можно прикрепить измерительные линейки.

Конструкция фиксирующего механизма, позволяющего закрепить продольный упор в требуемом положении, предельно проста. Она может состоять из двух реек со сквозными продольными пазами и из двух резьбовых фиксаторов с барашками.

Вместо реек можно использовать два металлических уголка, которые прослужат дольше и не будут деформироваться под действием зажимов.

Чтобы пыль и стружка не мешали работе, продольный упор желательно оснастить пылесборником, к которому подключается стружкоотсос или небольшой столярный пылесос.

Продольный упор может делаться двойным, что заметно расширяет функционал фрезерного стола.

SuperkuzenПользователь FORUMHOUSE

Монолитный упор лишает возможности проведения массы операций, выполняемых на фрезерном столе, то есть делает стол малофункциональным.

Фрезерный стол может выполнять функции небольшого фуговального станка, если между двумя половинами продольного упора организовать регулируемый перепад рабочих плоскостей. Данная конструкция позволяет смещать одну половину упора относительно другой, выставляя один упор заподлицо с фрезой при помощи тонких деревянных пластин. Регулировочные пластины подкладываются под нерабочую поверхность упора.

Ручная фрезерная машина

От технических характеристик ручного инструмента (мощность, количество оборотов в минуту и т. д.) будет напрямую зависеть производительность фрезерного стола. Выбирать фрезер для фрезерного стола следует, исходя из предполагаемой нагрузки. Добавочный функционал машины станет для мастера дополнительным плюсом. Если у вас еще нет ручного фрезера, то выбирайте инструмент с регулируемой скоростью вращения фрезы и с возможностью выставления глубины обработки (погружные фрезеры). Очень удобны в обращении машины с блокировкой шпинделя (для легкой замены режущего инструмента), а также устройства с плавным пуском и быстрой остановкой шпинделя.

Мы рассмотрели основные элементы фрезерного стола, который позволит владельцу выполнять самые простые фрезерные операции. Для того чтобы расширить функционал устройства, сделать его универсальным и увеличить эксплуатационную безопасность, необходимо позаботиться о наличии дополнительных приспособлений. Рассмотрим самые распространенные из них.

Продольная направляющая для подвижной фрезерной каретки

С помощью продольной направляющей, встроенной в поверхность столешницы, к фрезерному столу можно крепить разнообразные приспособления: угловой упор с транспортиром, перпендикулярный упор и т. д.

Продольная направляющая может иметь разную конструкцию, но чаще всего она представляет собой алюминиевый С-образный профиль, в который вставляются болты с гайками-барашками. Такая конструкция позволяет быстро установить на фрезерный стол нужное в данный момент приспособление.

Кстати, с помощью С-образного профиля можно закрепить на столешнице и продольный регулируемый упор.

Вертикальный прижим

Верхний прижим повышает безопасность при работе на самодельном фрезере и увеличивает точность обработки. Его крепление может быть реализовано по типу фиксаторов для подвижной каретки.

Если вы планируете сделать фрезерный стол своими руками, видео об устройстве универсальной столярной мастерской для личного пользования поможет вам в этом.

Лифт для фрезера

Вертикальный вылет фрезы очень часто приходится регулировать. Для выполнения этой регулировки предусмотрен фрезерный лифт – регулируемый упор, позволяющий поддерживать фрезерную машину на заданной высоте и при необходимости быстро изменять эту высоту.

Фрезерный лифт целесообразно использовать в комплекте с фрезерными машинами погружного типа. Их конструкция изначально имеет направляющие для регулировки вылета фрезы (в отличие от машин с неподвижно закрепленным двигателем).

Подъемный лифт для самодельного фрезера может иметь различные исполнения.

Лифт из автомобильного домкрата

Для создания подъемного механизма можно использовать старый автомобильный домкрат.

leon42Пользователь FORUMHOUSE

Лифт можно сделать из автомобильного домкрата: под фрезером полочка, на полочку крепим домкрат. Крутим домкрат – фрезер поднимается или опускается.

Для удобства ручку домкрата можно вывести за боковую стенку станины. Это значительно облегчит регулировку.

Лифт на основе резьбовой шпильки

Blackk Пользователь FORUMHOUSE

Уголок с резьбовой шпилькой прикручен к выступу на фрезере, на который в штатном режиме крепится измерительный штырь. В уголке для резьбовой шпильки нарезана резьба. Вращая шпильку, мы как бы ввинчиваемся в уголок и тянем весь фрезер вверх по направляющим. Соответственно, при вращении назад – фрезер опускаем.

В данном случае резьбовая шпилька имеет углубление под шестигранный ключ.

Лифт на основе резьбового клина

Еще одна эффективная и простая в исполнении конструкция лифта.

Механизм состоит из деревянного клина (поз. 1), в котором просверлено сквозное отверстие под винт (поз. 2). Благодаря металлическим платикам (поз. 3), прикрепленным по бокам клина и имеющим резьбовые отверстия, клин двигается в горизонтальной плоскости, поднимая или опуская фрезерную машину. Ручка подъемного механизма выведена на боковую поверхность станины. Для уменьшения нагрузки во время подъема, фрезер оснащен самодельным роликом (поз. 4).

Включение и выключение фрезерного стола

Все необходимое оборудование для электрической части фрезерного стола уже предусмотрено в конструкции фрезерной машины. Единственное, что можно добавить в уже имеющуюся электрическую схему – это выносной выключатель и кнопку аварийного отключения (ведь правила безопасности во время работы еще никто не отменял).

Выключатель для фрезера можно использовать самый обыкновенный. Что же касается возможности быстрого отключения: ее можно реализовать, установив на стол аварийную кнопку с механизмом фиксации (в которой разблокировка осуществляется поворотом).

Сборка стола

Основные и вспомогательные элементы фрезерного стола мы перечислили. Порядок сборки устройства каждый мастер может определить для себя сам. Единственный момент, на который следует обратить внимание – это изготовление и установка монтажной пластины.

После того как из стального (или фанерного) листа будет вырезана пластина подходящего размера, в ней необходимо просверлить отверстия для крепления фрезерной машины, отверстие под фрезу (его диаметр должен соответствовать диаметру отверстия в подошве фрезера) и монтажные отверстия (для крепления пластины к столешнице).

В подошве фрезера имеются резьбовые отверстия, предназначенные для фиксации пластиковой накладки. Эти отверстия можно использовать для прикрепления фрезера к монтажной пластине с помощью винтов, имеющих потайную головку (штатная пластиковая накладка удаляется).

Если монтажные отверстия в подошве фрезера отсутствуют, то в качестве крепежа можно использовать металлические скобы-прижимы или штатные приспособления, предусмотренные конструкцией фрезера.

Монтажная пластина должна устанавливаться заподлицо со столешницей. Поэтому в столешнице следует сделать углубление соответствующих размеров.

Если вы уже успели собрать своими руками фрезерный стол, то приглашаем поделиться личным опытом изготовления в соответствующем разделе FORUMHOUSE (там вы найдете инструкции и чертежи). Людям, которые всерьез решили освоить столярный промысел, будет интересна статья о том, какие инструменты необходимо иметь в своей столярной или мебельной мастерской. А видео о конструкции самодельного фрезерного стола и об особенностях столярного электроинструмента поможет вам найти ответы на вопросы, касающиеся оборудования, которое крайне редко используется в небольшой домашней мастерской.

Настенный шкаф для фрезера

Этот компактный шкаф для хранения выполняет двойную функцию как первоклассный стол для фрезера, а также вмещает все ваши аксессуары.

Этот шкаф с большим объемом для хранения и встроенным столом позволяет исключить два важных элемента из списка. И вот что интересно: он занимает очень мало места. Секрет компактности в том, что он раскладывается, когда вам это нужно, и убирается, когда вы закончили работу.

Что собой представляет циркулярная пила

В быту и на производстве циркулярная пила необходима для распиливания различных материалов (древесины, шифера, ГКЛ, мягкого металла, фанеры и т. д.). Этот ручной электрический инструмент (в стандартной комплектации) предназначен для выполнения прямолинейного распила глубиной от 40 до 140 мм (большинство выпускаемых производителями моделей позволяют выполнять пропил под прямым углом до 85 мм, но для строительных площадок есть линейка более мощного оборудования). При проведении операции устройство крепко держит в руках оператор и проводит пиление, двигаясь вдоль обрабатываемого изделия. При этом ограничений размеров заготовок по длине и ширине нет. Существует возможность пиления под углом к поверхности детали.

Модели пил различаются мощностью. Самые бюджетные устройства имеют мощность до 1,2 кВт и предназначены для распиловки заготовок толщиной до 4,5 см. Они отлично подходят для бытовых нужд, проведения периодических работ в течение коротких промежутков времени и отличаются простотой и неприхотливостью. Если требуется выполнить пропил до 6,5 см, причем делать это нужно часто и подолгу, понадобится полупрофессиональный инструмент мощностью до 1,8 кВт. Для выполнения производственных задач выпускается профессиональная техника мощностью до 2,2 кВт, выдерживающая длительные нагрузки и способная производить распил деталей толщиной до 8,5 см. Помимо этого, производится инструмент, предназначенный для использования на предприятиях по деревообработке, способный распиливать заготовки толщиной до 14,1 см. Его мощность доходит до 5,5 кВт, а вес — до 100 кг.

Циркулярная пила

Важно! Для домашних мастерских обычно вполне достаточно устройств мощностью около 1 кВт. Перед приобретением модели этот момент важно учесть, так как переплата за саму пилу и за потребляемое ею электричество, как правило, не оправдана необходимостью.

Выбор модификации с учетом назначения
Выбирая диски для инструмента, требуется обращать внимание на их технические параметры.

1. Угол заточки зубьев. Мягкие материалы распиливают дисками, имеющими зубья с наклоном в сторону вращения диска. Для работы с металлом требуются модели с отрицательным углом заточки.
2. Количество зубьев. Для пиления различных материалов следует подбирать диски с разным количеством зубьев: для мягких — модели с большим числом зубьев, для твердых — с маленьким. Например, для древесины минимальное количество зубцов — 24.

Смысл такого устройства заключается в закреплении корпуса пилы под столешницей так, чтобы над столом оказался один лишь диск для пиления. Заготовка передвигается по столешнице и распиливается вращающимся диском. Такое стационарное приспособление значительно облегчает труд и позволяет проводить непрерывную работу без потери качества и быстро. Производителями предлагается большое количество моделей пил, размещенных на столах. Стоимость сооружений варьируется от 8 (укомплектованные самыми примитивными пилами) до 140 тыс. рублей. Самостоятельное изготовление конструкции позволяет не только сэкономить средства, но и получить в распоряжение агрегат в соответствии с собственными требованиями.

Фрезировка мелких деталей

Несколько принадлежностей для фрезерного стола упрощают получение безопасных и точных результатов.

Проблема с небольшими заготовками в том, что в столешнице большие отверстия, а упоры могут спровоцировать застревание небольших деталей. Это может испортить проект и быть небезопасным. Это приспособление для фрезерного стола удерживает мелкие детали и позволяет проталкивать заготовку мимо фрезы, что обеспечивает точность и безопасность резки.

Подписывайтесь на нас в Pinterest, где вы найдете еще больше интересных статей.

Полезные короткие видео от Make-Self.net

Стол для фрезера своими руками с чертежами и советами по изготовлению

Ниже приведена пошаговая инструкция «в картинках», как сделать фрезерный стол для ручного фрезера своими руками, используя подручные материалы:

• плита МДФ, ДСП или фанеры толщиной 19 мм, размеры 1000х1800 мм – 2 штуки;
• стальная пластина размером 30х30 мм (в зависимости от модели фрезера), толщина 2…3 мм;
• алюминиевые направляющие, примерно 2,3…2,5 м;
• подходящая к ним колесная пара с тормозом – 4 штуки.

Схема столешницы и упоров с патрубком для пылесоса представлены ниже.

Из листов МДФ (ДСП, фанеры) выпиливаются детали:

1. рабочая поверхность; 2. основа упора; 3. стенка упора; 4. косынка (4 штуки); 5. царга (2 штуки); 6. боковая планка (2 штуки); 7. планка присоединительная (4 штуки).

Далее на основной детали (рабочей поверхности) выполняется разметка под будущую опорную пластину. Размеры пластины выбираются так, чтобы на нем свободно (с зазорами не менее 20 мм по краям) помещалась подошва фрезера и оставалось место для опирания на столешницу.

Вначале вырезается внутренний контур (под установку фрезера), потом делается выборка под монтаж пластины «заподлицо» со столешницей.

Соответственно глубина выборки равна толщине пластины. Перед установкой на столешницу на пластине размечаются места крепления фрезера и люк под рабочую фрезу, в качестве шаблона используется подошва инструмента.

Дополнительно в пластине по углам делаются отверстия для крепления к столешнице. Как показано на схеме, места для крепления пластины в столешнице усиливаются гайками.

Учитывая положение монтажной пластины на столешнице, выбирают место для установки направляющих и упоров, собирая их согласно схеме.

1. боковая планка для фиксации на основании; 2. царга; 3. направляющие отверстия, их требуется раззенковать; 4. передняя стенка упора; 5. саморезы с потайной головкой; 6. косынки; 7. основание упора.

Изготавливаются и собираются детали основы стола для фрезера своими руками.

1. наружная боковая стойка; 2. внутренняя боковая стойка; 3. задняя опора; 4. дно стола.

Более детально разобраться, как сделать стол для ручного фрезера своими руками по этой схеме, поможет видео.

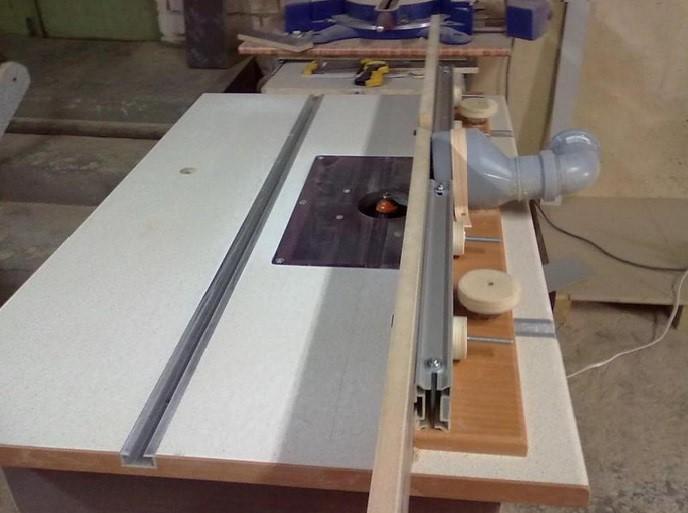

Примерно так выглядит сбоку готовый самодельный стол с подключенным жестким патрубком для пылесборника/пылесоса.

Технические характеристики

Размеры рабочей поверхности (ДхШ) 686х407 мм Размер отверстия для фрезерной пластины (ДхШхГ) 298х235х10 мм Размер Т-образного паза, мм 8 и 19 мм Расстояние между прорезями для крепления фрезерного упора 450 мм Длина, мм 686 Ширина, мм 407 Высота, мм 38 Масса, кг 20

​

Производство Jet (Швейцария/Тайвань).

Jet — это широкий ассортимент станков для работы с деревом и металлом. Большинство моделей адресовано профессионалам и предназначено для эксплуатации в условиях небольших мастерских и промышленных предприятий. Но есть и отдельная серия начального уровня для хобби.

Точный мини-стол

Для занятий художественной деревообработкой и/или фасадной столяркой незаменимая вещь – фрезерно-копировальный станок. Сделать его своими руками возможно, но сложновато, а приобретать фабричный имеет смысл только если есть стабильный поток заказов на работы данного рода и твердые навыки их выполнения.

Однако и фасонные пазы в фасадных деталях мебели, фрезерованные по прямой, могут дать отличный эстетический эффект. Прямая фрезеровка широко используется в изготовлении мебели и декоративных изделий из дерева в любом стиле, см. рис. Самостоятельно выполняется она маломощными ручными фрезерными машинами по дереву повышенной точности (справа на рис.); установка ручного мини-фрезера в стол повышает качество работы и производительность труда точно так же, как «большого».

Фасадные детали мебели, фрезерованные по прямой, и ручная мини фрезерная машина по дереву

Чертежи мини фрезерного стола по дереву под отечественную ручную фрезерную машину даны на след. рис. Его отличительные особенности – кулачковый боковой прижим заготовки и вертикальная гребенка с широкими зубьями. Решение для работы с качественными материалами вполне оправданное: мелкие частые гребенки сами немного «отыгрывают» на заготовку, что в данном исполнении минимизировано.

Чертежи самодельного мини фрезерного стола по дереву

Описание

Стол служит базой для установки фрезерной пластины с ручным фрезером либо специального модуля (лифта) с собственным двигателем и механизмом подъема/ опускания, например, Jet JRMLS-1 и Jet JRM-1. Сделан из чугуна и имеет отверстие в центре со ступенькой глубиной 10,5 мм для размещения вставки заподлицо с поверхностью. Совмещение плоскости производится регулировочными винтами стола или самой фрезерной пластины. Стол универсален и может эксплуатироваться, как индивидуально на подставке 98600H, так и в составе других деревообрабатывающих станков. Оптимальным является сочетание с циркулярными пилами Jet и Powermatic, оборудованных стальными направляющими, установленными на расстоянии 686 мм (27 дюймов). Штатные крепежные отверстия соответствуют моделям Powermatic PM1000 и Jet JPS-10TSL, направляющие других станков могут потребовать доработки, например сверления новых отверстий или установки специальных монтажных кронштейнов. В поверхности предусмотрено два Т-образных паза шириной 8 и 19 мм для работы со скользящим угловым упором 60630T или другой вспомогательной оснасткой. Две прорези, сбоку от отверстия под вставку, служат для крепления фрезерного упора (опция арт. 98800FJ).

Фрезерный станок по дереву своими руками: специфичность конструкции

Фрезерные станки по дереву могут иметь различное назначение. Некоторые приборы рассчитаны на выполнение всего одной операции, другие – многофункциональны. Покупка профессионального инструмента – дорогое удовольствие, поэтому многие мастера прибегают к изготовлению станка по дереву своими руками. Чаще всего такой фрезер используется в небольших мебельных мастерских.

С помощью фрезерного станка можно исполнять такие операции, как фигурная обработка кромок, вырезание пазовых и сквозных отверстий и т. д.

Фрезеры обычно применяются для обработки древесины по прямому или кривому контуру. В качестве рабочего элемента в конструкции выступает ножевая головка, которая осуществляет вращательные движения. В большинстве случаев эта деталь располагается вертикально. Существует много разновидностей фрезеров, каждая из которых обладает собственными конструкционными особенностями.

Самые популярные виды приборов:

• стандартные одношпиндельные (шпиндель расположен вертикально);
• одношпиндельные конструкции, где шпиндель или самодельный фрезерный стол наклоняется;
• копировальные фрезеры со шпинделем, имеющим верхнее размещение;
• копировальные конструкции со шпинделем, имеющим горизонтальное размещение (инструмент предназначен для обработки воздушных винтов из дерева).

Обратите внимание! Во всех перечисленных конструкциях, кроме последней, материал подается вручную.

Устройство фрезерного станка: одношпиндельные конструкции

Конструкция одношпиндельного станка включает горизонтальный стол с парой шпунтовых гнезд, предназначенных для фиксации направляющих линеек. Он установлен на станине из чугуна. Под столом находятся салазки, которые передвигаются по направляющим. На них установлен шпиндель на подпятнике и паре подшипников. В верхней части этого элемента находится еще один шпиндель – вставной. Он предназначен для монтажа режущих деталей.

Для обработки заготовок большой высоты необходимо использовать усиленный шпиндель

Салазки со шпинделем при необходимости можно поднять. Для этого используется коническая зубчатая передача с маховичком или винт. Ременная передача позволяет привести в движение шпиндель. Причем для этого может использоваться контрпривод, мотор или вал двигателя.

Чтобы изготовить такой фрезер по дереву своими руками, нужно учесть некоторые нюансы. В некоторых случаях не обойтись без дополнительного усиления шпинделя. Такая необходимость возникает, если требуется обработать заготовки большой высоты или же на деталь воздействуют серьезные нагрузки. Для этого на столе станка нужно установить и закрепить верхний упор. Этот элемент фиксируется на кронштейне. Чтобы контролировать перемещение заготовки в процессе фрезеровки желательно использовать направляющее кольцо или линейку.

Станки, в которых шпиндель или стол наклоняется, позволяют выполнять более широкий спектр работ по дереву своими руками. Кроме стандартных операций, такие конструкции позволяют получить более высокое качество обработки, получая чистую и равномерную поверхность. Такого результата можно добиться за счет обработки древесины под углом, используя фрезы с очень маленьким диаметром. Прибор с наклоняющимся шпинделем гораздо безопаснее и удобнее.

Устройство копировального самодельного станка по дереву с верхним размещением шпинделя

Эти приборы используются для выполнения копировальных работ. При этом не требуется наличия высокой мощности. Такие конструкции позволяют выполнять фрезеровку и сверлильные работы для создания ажурных изделий.

Самодельный копировальный фрезерный станок по дереву

Копировальный прибор способен заменить собой сразу три инструмента:

1. Фрезер.
2. Сверлильный станок.
3. Лобзик.

Обработка древесины выполняется с помощью режущих фрез. Шпиндель развивает большое количество оборотов, благодаря чему обработанная поверхность получается очень чистой.

Самодельный деревообрабатывающий станок может использоваться для различных целей:

• калибровка бобышек;
• изготовление ажурных рам;
• проработка стенок нервюр и т. п.

В качестве основы для такой конструкции используется станина, изготовленная из чугуна. Ее верхняя часть изогнута в форме серпа. Эта зона используется для монтажа электрического мотора.

Изготовив прочную и надежную конструкцию станка, его можно использовать для совершения различных операций с деревом

Обратите внимание! Станина выполняет функцию связующего звена, на которое устанавливаются все элементы самодельного фрезерного станка по дереву. Чем прочнее и надежнее ее конструкция, тем лучше.

Двигатель устанавливается на направляющих. За счет системы рычагов он может перемещаться по этим элементам вниз и вверх. Данный участок приводится в движение нажатием на педаль, которая укомплектована специальным стопором. Роторный вал двигателя соединяется со шпинделем, где закрепляется патрон с инструментом. Этот патрон может быть самоцентрирующимся или американским.

В нижней зоне станины монтируется стол на подвижном кронштейне. Такая конструкция может передвигаться по направляющим вертикально с помощью маховичка. Существуют и другие варианты изготовления самодельного фрезерного станка по дереву своими руками, чертеж такой конструкции предполагает вертикальное перемещение стола еще и в процессе работы за счет нажатия на педаль. В таких моделях электрический двигатель и шпиндель остаются неподвижными.

Как изготовить токарный станок по дереву своими руками: чертежи и технология

Самый простой способ собственноручно изготовить инструмент в домашних условиях – сконструировать токарный станок или фрезер из дрели или электрического мотора, снятого с другого инструмента. Этот процесс не так уж и сложен, поэтому каждый мастер способен справиться с его выполнением. Для этого потребуется электрический двигатель, мощность которого не превышает 500 Вт, и подручные материалы. В качестве привода может использоваться и дрель. Конечно, для изготовления токарного станка потребуются некоторые навыки.

Устройство задней бабки самодельного токарного станка по дереву

Для строительства станка необходимы следующие элементы:

• металлическая станина;
• электромотор;
• подручник;
• задняя бабка.

Не помешает обзавестись чертежом, который поможет сориентироваться в размерах и правильно изготовить все элементы конструкции для последующей ее сборки.

Как изготовить самодельный сверлильный станок своими руками с мотором

Для начала нужно подготовить вал электромотора. Для этого на него устанавливается планшайба, подойдет и стальной центр с резьбой. Монтаж второго центра осуществляется в трубку задней бабки. Для изготовления станины потребуется пара уголков размером 5х3 см, их длина – 15 см. К станине с помощью болтового соединения крепится мотор.

Пример самодельного сверлильного станка

Обратите внимание! Центральная часть задней бабки обязательно должна совпасть с серединой вала электромотора.

На следующем этапе изготовления самодельного станка своими руками выполняется сборка бабки. Этот элемент формируется из пары горизонтальных и пары вертикальных уголков. К ней крепится труба, предназначенная для шпинделя. В нее нужно вставить болт, диаметр которого составляет 1,2 см. Предварительно его головка затачивается под прямым углом. Таким образом, обозначается центральная часть шпинделя. После этого бабка устанавливается на станине. На верхней стойке, которая соединяется с горизонтальными уголками, необходимо закрепить методом сварки трубку.

Для изготовления подручника нужно взять стальной стержень с фаской. Также этот элемент должен иметь отверстие, которое будет использоваться для закрепления опорной линейки. Необходимо вертикально приварить трубку со стопорным винтом к длинному уголку. Затем в нее вставляется стержень подручника.

В качестве шпинделя передней бабки будет использоваться ротор мотора, на котором закреплена планшайба. В ней нужно выполнить несколько отверстий. В центральной части будет вставляться вилка. Отверстия по краям предназначены для фиксации детали с помощью шурупов.

Даже с помощью простых инструментов можно создать интересные деревянные изделия, для этого необходимо изучить технологию работы с инструментом и практиковаться

Как изготовить своими руками из дрели токарный станок по дереву

Имея под рукой верстак с прочной и ровной рабочей поверхностью, можно соорудить токарный станок, не прибегая к строительству станины. Электрическая дрель в этом случае будет выполнять функцию вращательного привода и передней бабки. Согласно простейшему чертежу станка этот инструмент достаточно закрепить на поверхности верстака через шейку. Для фиксации подойдут струбцины и хомут.

Далее нужно изготовить упор, который будет выступать в роли задней бабки.

Этот элемент монтируется напротив дрели. Для его создания можно взять два бруска из дерева и регулировочный винт, заточенный с одного конца под конус. Если предполагается использование станка для обработки массивных деревянных заготовок, то желательно зафиксировать упор на столе с помощью струбцин.

Для изготовления инструмента своими руками достаточно недорогих материалов. Токарный станок на основе дрели можно использовать для вытачивания различных деталей:

• дверные ручки;
• конструкционные детали лестницы;
• декоративные изделия и т. п.

С помощью верстака с прочной и ровной рабочей поверхностью, можно сделать токарный станок из дрели своими руками

Обратите внимание! Станок с деревянной струбциной подходит исключительно для обработки заготовок из древесины. Не допускается использование такого инструмента для работы с металлом.

Чтобы расширить функциональные возможности инструмента, его конструкцию можно дополнить насадками и прочими приспособлениями, способными улучшить качество работы.

К таким усовершенствованиям можно отнести:

• выполнение намотки на трансформаторах;
• нанесение красящего состава поверх вращающейся детали для создания узоров;
• нанесение спиральных насечек на заготовку и т. п.

Установка специальной приставки в виде копира позволит использовать станок для создания целой серии одинаковых деталей или изделий по шаблону.

Пример многофункционального самодельного деревообрабатывающего станка из дрели
