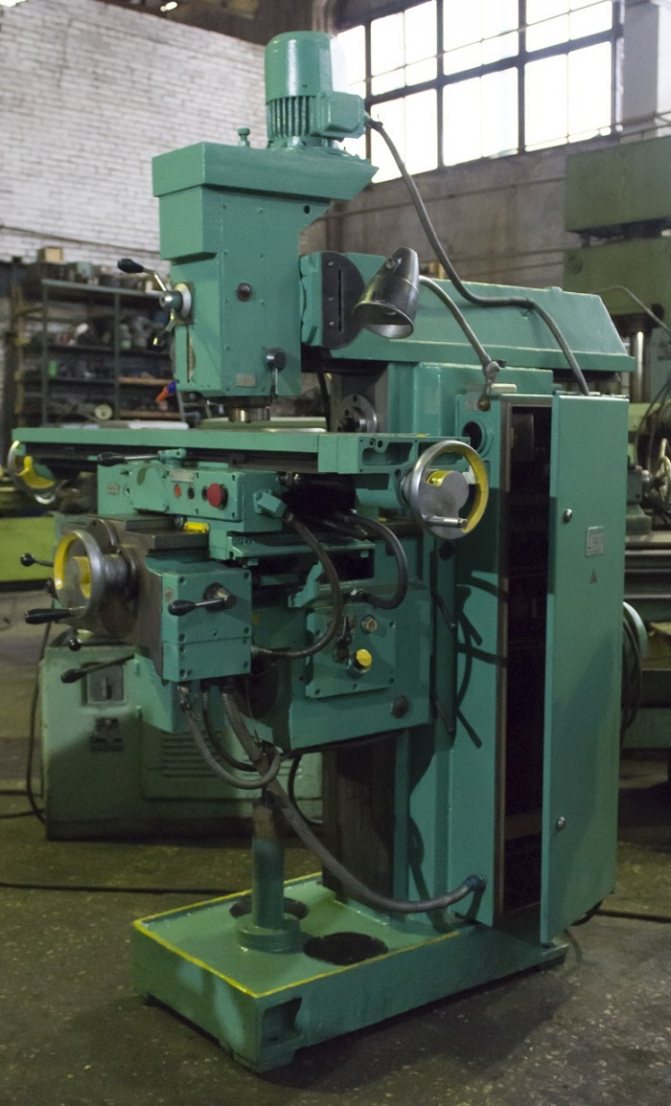

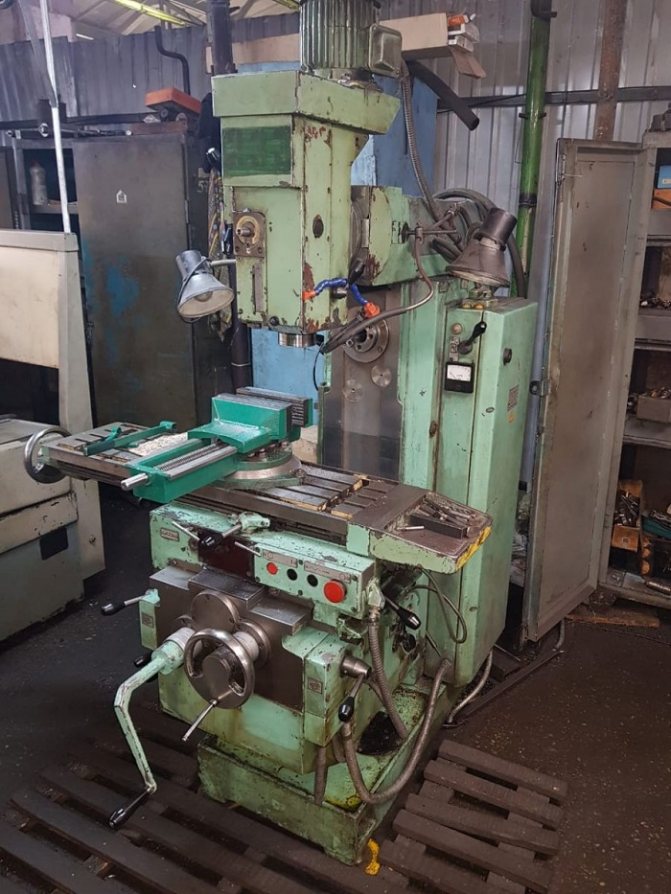

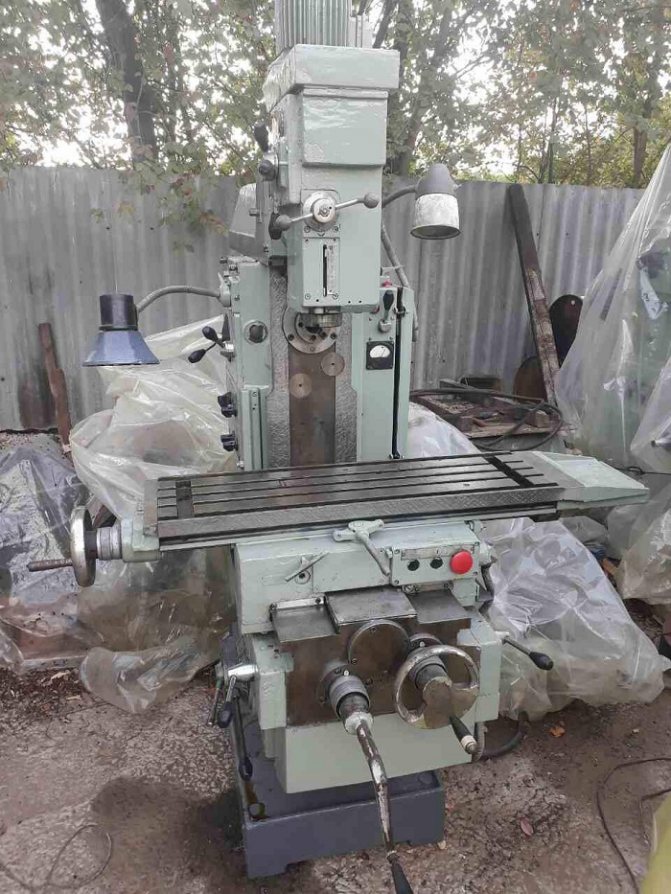

Станок фрезерный широкоуниверсальный 6Т80Ш по металлу (стол 200х800мм, 260х1250мм)

Этот аппарат имеет горизонтальное расположение и стационарно закреплённый шпиндель. Стол может перемещаться по рабочей части в вертикальном и горизонтальном направлении.

Отличием является возможностью установить приставную головку со шпинделем, которая может поворачиваться вокруг оси в горизонтальном или вертикальном направлении. Данный станок предназначен для того, чтобы обрабатывать заготовки из твердого материала различной толщины.

Применение и описание фрезерного станка 6Т80Ш:

фрезерная обработка металлических заготовок в двух плоскостях осуществляется за счет независимой работы вертикального и горизонтального шпинделей. Может применяться для мелкосерийных и серийных работ по изготовлению пресс-форм, штампов, для сверления и расточки отверстий, резьбонарезных работ. За счет поворота вертикальной головки фрезерного станка 6Т80Ш фрезеруются наклонные поверхности деталей, торцы. По умолчанию имеет рабочий стол 200*800мм, так же можно установить стол размером 260*1250мм.

Где применяют агрегат?

Широкоуниверсальный аппарат предназначается для выполнения фрезерных работ и может использоваться как в серийном производстве, так и в индивидуальном. На станке удобно обрабатывать:

• торцы;
• плоскости;
• пазы;
• скосы.

Работает с деталями разной конструкции и формы из:

• металла;
• дерева;
• пластмассы.

Технические характеристики данного аппарата позволяют его использовать на полную мощность, так как основные элементы изготовлены из прочной и надежной стали, а также он оснащается конструктивными вставками из твердых сплавов.

Основные виды работ станка фрезерного универсального 6Т80Ш:

— обработка вертикальной головкой небольших заготовок, пресс-формы, штампы, фрезерование под различными углами, за счет наклона вертикального узла

— фрезерование горизонтальным шпинделем, обработка торцевыми, цилиндрическими фрезами. Оба шпинделя настраиваются и работают независимо. Для операций с горизонтальным шпинделем устанавливается съемная серьга.

— настройка подач рабочего стола для полуавтоматического движения: цикличное, маятниковое фрезерование, тонкая настройка подач маховиками.

Отзывы

Денис. Казань Приобрели станок на предприятие. Довольны производительностью и компактностью. Предоставляется гарантия, а также настройка оборудования мастерами компании. Спасибо за оперативную доставку! Владимир. Самара Потребовался станок для небольшого предприятия, и остановили свой выбор на представленной модели. Она нам понравилось своими характеристиками, что было подтверждено на практике. Техника доставлена оперативно в целостности и сохранности. Павел. Кострома Нужен был недорогой и качественный станок, который бы помог выполнять задачи на нашем производстве. Остановили свой выбор на отечественном агрегате и не пожалели об этом. Станок зарекомендовал себя за время работы на нашем предприятии с лучшей стороны. Спасибо за оперативную доставку и возможность оплатить товар различными способами!

Модификации фрезерного станка 6Т80Ш:

— фрезерный станок 6Т80Ш в обычном исполнении. Имеет вертикальный и горизонтальный шпиндель, пульт управления. Класс точности Н, по ГОСТ 8-82. Все узлы производство Россия.

— фрезерный станок 6Т80ШП. Дополнительно имеет повышенный класс точности П, по ГОСТ.

— станок 6Т80ШФ1 с УЦИ. Оснащен цифровой индикацией, по трем осям, производитель УЦИ на выбор.

Станок консольно-фрезерный широкоуниверсальный 6Т80Ш цена – 1800000 рублей с НДС.

Станок новый, гарантия 1 год, предпродажная подготовка.

Эксплуатация и техника безопасности, паспорт

Рекомендуется станок устанавливать в помещениях со степенью влажности не более 80%. Может работать как в производственных, так и бытовых помещениях с хорошей вентиляцией, возможностью отвода пыли из-под режущей кромки. Во время эксплуатации данного аппарата необходимо использовать защитные элементы, среди которых:

• очки;
• халаты;
• головные уборы.

Также надо следить, чтобы отдельные части одежды не попали под вращающиеся элементы.

Паспорт фрезерного станка можно бесплатно скачать по ссылке – Паспорт фрезерного консольного станка 6Т80Ш.

Конструкция и принцип работы фрезерного широкоуниверсального станка 6Т80Ш:

имеет независимый вертикальный шпиндель и горизонтальный, обработку металлической заготовки можно вести одновременно вертикальным шпинделем с вертикальной поворотной головкой и горизонтальным шпинделем. В зависимости от технологических задач фрезерная обработка заготовок может вестись под различными углами, стандартно вертикальная фрезерная головка станка фрезерного 6Т80Ш имеет поворот в продольном и поперечном направлениях от 90 до 390 градусов. Вертикальная головка имеет собственный привод с двигателем. Для обработки деталей под углом вертикальный шпиндель консольно-фрезерного станка 6Т80Ш может поворачиваться под углом до 45 градусов в обе стороны. Панель управления, рукоятки переключения скоростей и передач обоих шпинделей находятся слева на лицевой части станка для удобства оператора. 6Т80Ш в стандартной комплектации имеет механические подачи стола: продольная и поперечная, поддон для сбора стружки, систему СОЖ, работающую автономно от собственного двигателя. Дополнительно на рабочий стол можно установить поворотный горизонтальные наклоняемый стол для точной обработки различных деталей, зубьев шестерен. Благодаря мощному шпинделю и жесткой конструкции, чугунной станине, на 6Т80Ш можно изготавливать пресс формы для литья и другие изделия с криволинейной обработкой. Под заказ мы можем установить на рабочий стол станка устройство цифровой индикации УЦИ, позволяющее с высокой точностью отслеживать точные перемещения стола. Средний срок эксплуатации составляет 15 лет.

Сведения о производителе консольно-фрезерных станков 6Т80

Фрезерный горизонтальный станок с поворотным столом (универсальный) модели 6Т80 выпускался Вильнюсским станкостроительным .

В 1947 году станкостроительный выпустил первую продукцию — 13 настольно-сверлильных станков.

В 1949 году было начато освоение более сложной продукции – поперечно–строгальных станков, за которыми последовало производство горизонтальных, вертикальных и универсальных консольно–фрезерных станков.

Станки, выпускаемые Вильнюсским станкостроительным

• 6Е80ш
  — станок широкоуниверсальный консольно-фрезерный 200 х 800
• 6М80
  — станок горизонтальный консольно-фрезерный с поворотным столом (универсальный) 200 х 800
• 6Н10
  — станок вертикальный консольно-фрезерный 200 х 800
• 6Н80
  — станок горизонтальный консольно-фрезерный с поворотным столом (универсальный) 200 х 800
• 6Н80Г
  — станок горизонтальный консольно-фрезерный 200 х 800
• 6Н80Ш
  — станок широкоуниверсальный консольно-фрезерный 200 х 800
• 6П80Г
  — станок горизонтальный консольно-фрезерный 200 х 800
• 6Р10
  — станок вертикальный консольно-фрезерный 200 х 800
• 6Р80
  — станок горизонтальный консольно-фрезерный с поворотным столом (универсальный) 200 х 800
• 6Р80Г
  — станок горизонтальный консольно-фрезерный 200 х 800
• 6Р80Ш
  — станок широкоуниверсальный консольно-фрезерный 200 х 800
• 6Т10
  — станок вертикальный консольно-фрезерный 200 х 800
• 6Т80
  — станок горизонтальный консольно-фрезерный с поворотным столом (универсальный) 200 х 800
• 6Т80Ш
  — станок широкоуниверсальный консольно-фрезерный 200 х 800
• НС-12А
  — станок сверлильный настольный Ø 12
• СУС-1
  станок сверлильный настольный Ø 12

Технические характеристики широкоуниверсального фрезерного станка 6Т80Ш:

Основные ремонтные работы

После использования станка необходимо осуществлять уборку рабочей поверхности, а также смазывать трущиеся детали и шпиндель. Важно периодически проверять и заливать жидкость в бачок для охлаждения.

Важно!

Раз в полгода надо осуществлять обслуживание конструктивных элементов, проверяя рабочие органы, а также электрические части. К работе рекомендуется привлекать специалистов сервисных центров и не заниматься выполнением задач самостоятельно, что может повлечь за собой аннулирование гарантии.

Описание составных частей фрезерного станка 6Т80

Станина станка

Станина является базовой частью станка, на которой монтируется все остальные составные части и механизмы. Стойка станины жестко соединена с плитой (основанием), являвшейся резервуаром охлаждающей жидкости.

Коробка скоростей

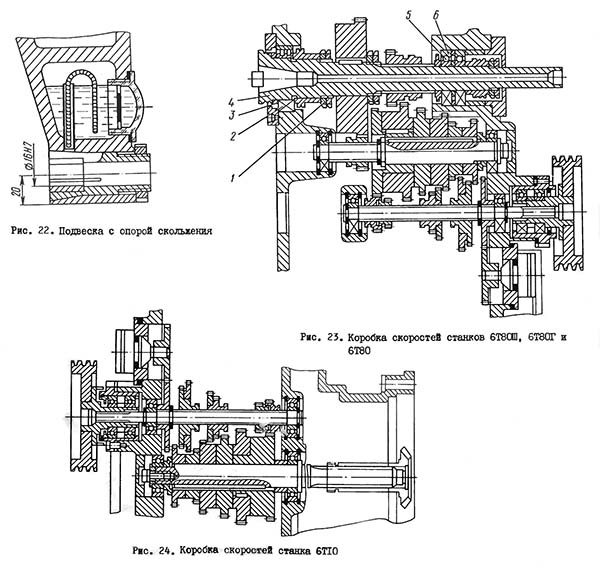

Коробка скоростей консольно-фрезерного станка 6Т80

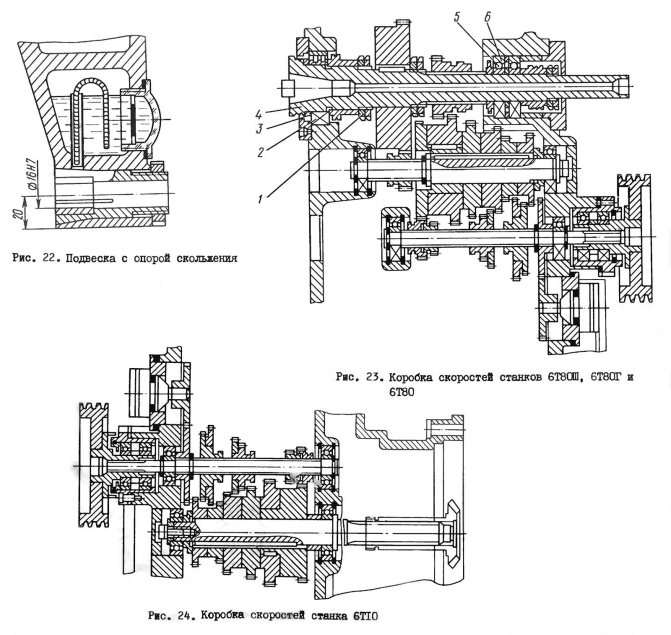

Коробка скоростей горизонтального шпинделя станков 6Т80 (рис. 23) и станка 6T10 (рис. 24) смонтирована в станине. Соединение с электродвигателем осуществляется через клиноременную передачу. Осмотр и доступ к коробке скоростей — через окно узла переключения скоростей с левой стороны станины.

Привод вертикального шпинделя станка 6Т80 осуществляется от электродвигателя, вынесенного на верх головки, через клиноременную передачу, роликовую муфту 8 сцепления и коробку скоростей.

Шпиндель смонтирован в выдвижной гильзе 7.

Шпиндельная головка станка 6Т80 крепится к хоботу через зажим (рис. 27) и имеет возможность поворота в поперечном и продольном направлениях стола.

Консоль и коробка подач

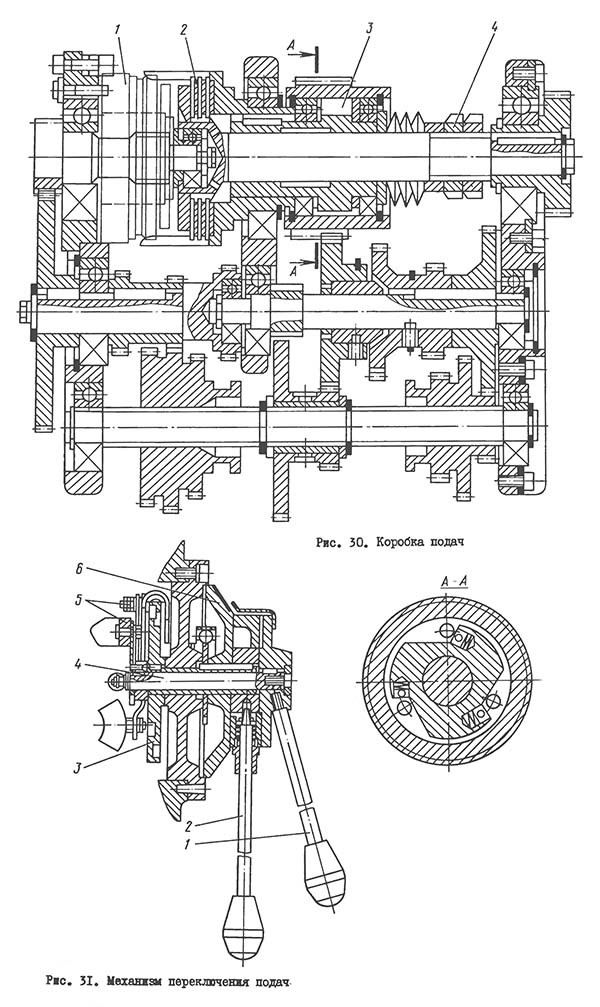

Коробка подач консольно-фрезерного станка 6Т80

Привод подач размещен в консоли. Спереди, в нижнюю часть консоли встроен фланцевый электродвигатель, с левой стороны консоли крепится коробка подач с механизмом переключения подач и механизмом включения вертикального перемещения стола, с правой — механизм включения поперечного перемещения стола.

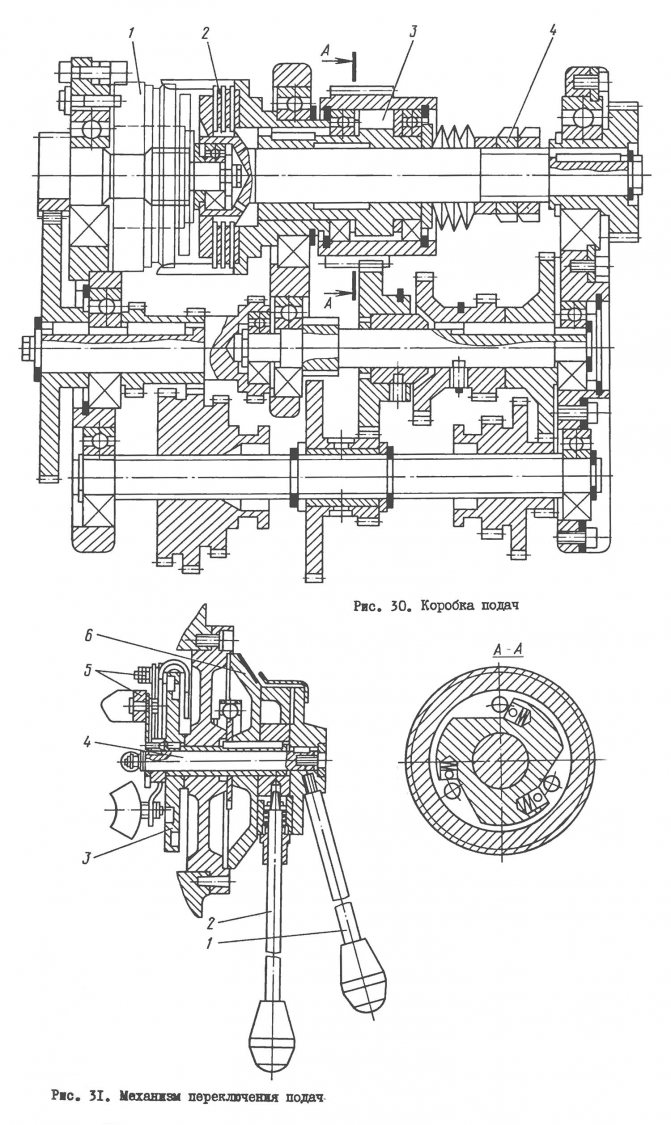

Восемнадцатиступенчатая коробка подач (рис. 30) имеет цепь ускоренного хода с предохранительной муфтой 2, исключающей возможность поломки привода подач при перегрузках.

На одном валу с предохранительной муфтой смонтированы электромагнитная муфта I и обгонная муфта 3. Включение быстрых перемещений стола осуществляется кнопкой II (см.рис. 12). Механизм переключения подач (ряс. 31) состоит из рукояток I и 2, кулачка с профильными пазами 3, лимба 6 ж рычагов 5 для переключения зубчатых колес

Переключение зубчатых колес коробки подач происходит при вращении лимба 6 вокруг оси рукояткой 2 и при вращении оси 4 рукояткой I.

Включение вертикального и поперечного механических перемещений стола осуществляется рукоятками 3 и 15 (см.рис. 12).

Направление движения рукояток мнемонически увязано с направлением движения стола.

Ручное вертикальное перемещение стола осуществляется рукояткой I, поперечное — маховиком 2.

Задняя стенка консоли выполнена в виде направляющих «ласточкин хвост».

Верхняя часть консоли имеет прямоугольные направляющие, по которым перемещаются салазки.

Стол с салазками

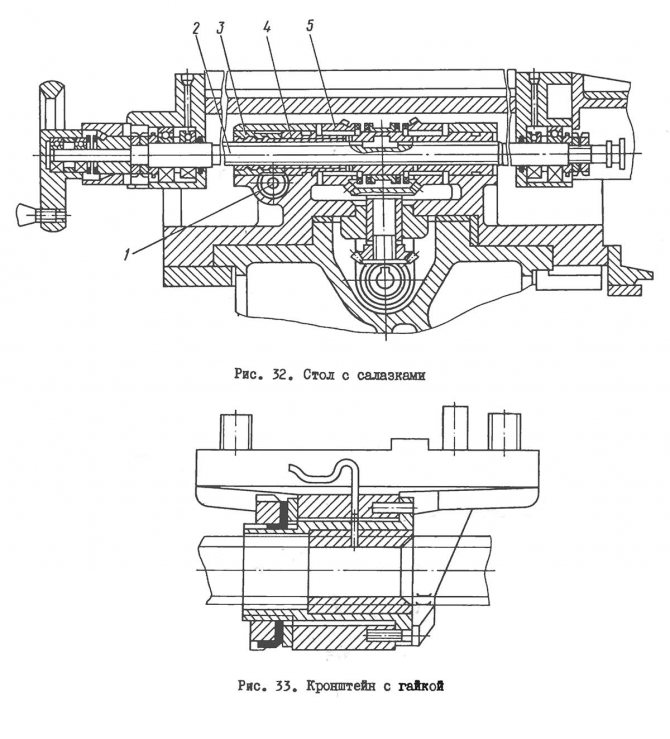

Стол с салазками консольно-фрезерного станка 6Т80

Салазки перемещаются на консоли в поперечном направлении и имеют направляющие для стола (рис. 32).

Со столом связан винт 2 продольной подачи. В салазках находятся конические шестерни 5, вращающие винт, рукоятки и механизм включения продольной подачи.

При работе методом попутного фрезерования предусмотрена выборка зазоров между резьбой ходового винта 2 ж гаек 3,4 поворотом червяка I.

При работе методом встречного фрезерования сильно изнашивается ходовой винт. Поэтому, если на станке длительное время выполняется одна работа, следует менять участок работы винта.

Кронштейн с гайкой

Для осуществления поперечной подачи служит кронштейн с гайкой (рис. 33), который закреплен на корпуса салазок и соединен с винтом консоли.

Электрооборудование станка 6Т80

Электрооборудование силовой цепи каждого из указанных станков может быть выполнено на следующие величины напряжений трехфазного переменного тока частотой 50 и 60 Гц: 220, 380, 400, 415, 440, 500 В.

В цепях управления применяются следующие напряжения:

• цепь магнитных пускателей ~ 110 или 220 В;
• цепь электродинамического торможения — 55 В;
• цепь местного освещения ~ 24 или 36 В;
• цепь электромагнитной муфты -24 В;
• цепь сигнальной лампы ~22 В.

Выбор рабочего напряжения силовой цепи, цепи управления магнитных пускателей и цепи местного освещения производит Заказчик . Сведения об этих данных для каждого в отдельности станка приводятся в свидетельстве о приемке станка /см. руководство по эксплуатации станка 6Т80.00.000 РЭ/.

На станке установлены четыре трехфазных асинхронных электродвигателя:

• М1 — электродвигатель главного привода (горизонтального шпинделя);
• М2 — электродвигатель привода фрезерной головки
• М3 — электродвигатель привода подачи стола;
• М3 — электродвигатель насоса охлаждения.

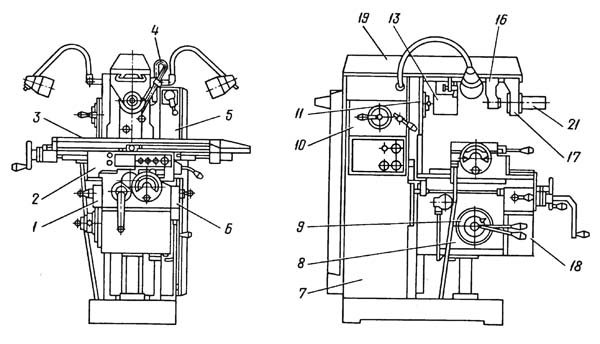

Расположение составных частей на станке 6Т80

Расположение составных частей на станке 6т80

Перечень составных частей фрезерного станка 6Т80

1. Механизм переключения вертикального перемещения стола — 6Р80Г.42 (6Р80Г.42)
2. Салазки — 6Т80Ш.50 (6Т80.52)
3. Стол — 6Т80Ш.51
4. Система охлаждения — 6Т80Ш.60 (6Т80.60)
5. Электрошкаф — 6Р80Г.70
6. Механизм переключения поперечного перемещения стола — 6Р80Г.42
7. Станина — 6Т80Ш.10
8. Коробка подач — 6Т80Г.30
9. Механизм переключения подач — 6Т80Ш.32
10. Механизм переключения частоты вращения горизонтального шпинделя — 6Р80Г.22
11. Коробка скоростей и шпиндель — 6Р80Г.20
12. Хобот со шпиндельной головкой —
13. Защитное устройство — 6Р80Г.17
14. Механизм переключения частоты вращения вертикального шпинделя —
15. Защитное устройство —
16. Подвеска — 6Р80Г.16-03
17. Подвеска — 6Р80Г.13-03
18. Консоль — 6Т80Ш.40
19. Хобот — 6Т80.11
20. Коробка скоростей —
21. Защитное устройство — 6Р80Г.18
22. Головка шпиндельная —
