Горизонтально-фрезерный станок 6Р82: технические характеристики

Что известно о производстве станка

Горизонтально-фрезерный станок 6Р82 был разработан в 70 годы прошлого столетия. После испытаний и доработок был запущен в массовое производство на Горьковском заводе фрезерных станков в 1970 году. Модель несколько раз модернизировалась, на нее устанавливали ЧПУ.

В настоящее время завод на Волге продолжает выпускать современные модели фрезерного металлообрабатывающего оборудования на базе 6Р82. Станки старого образца перекочевали в домашние мастерские и на небольшие предприятия и продолжают изготавливать планки, столы и рейки с высокой точностью.

Справка! Горьковский завод фрезерных станков был введен в строй в 1931 году по сталинской программе индустриализации страны. До конца XX столетия он был практически единственным производителем фрезерных станков разного типа на территории страны. Сейчас оборудование завода выпускается под маркой ФЗС.

Как расшифровываются марки фрезерных станков 6Т82Г, 6Т82, 6Т82ГФ1, 6Р82Г, 6Р82, 6М82Г, 6М82

FAQ/Вопросы-ответы
Как расшифровываются марки фрезерных станков 6Т82Г, 6Т82, 6Т82ГФ1, 6Р82Г, 6Р82, 6М82Г, 6М82

Как расшифровываются марки фрезерных станков 6Т82Г, 6Т82, 6Т82ГФ1, 6Р82Г, 6Р82, 6М82Г, 6М82
Ответ:

6Т82Г —

цифра 6 обозначает группу — фрезерные станки;

Т — указывает на поколение в линейке станков завода-изготовителя;

8 — относится к горизонтальному консольному типу;

2 — типоразмер фрезерных станков, указывающий на размеры рабочего стола — 1250х320 мм

(в соответствии с размерами стола меняются габаритные размеры самого станка и его основных узлов (станины, стола, салазок, консоли, хобота), мощность электродвигателя и величина наибольшего перемещения (хода) стола в продольном направлении, салазок в поперечном и консоли в вертикальном направлениях),

подробнее о типоразмерах станков фрезерной группы в статье №57;

Г — обозначает, что рабочий стол является неповоротным, в отличие от модели 6Т82

(буква в конце цифрового шифра показывает, что на базе основной модели станка выполнен станок с небольшими изменениями)

6Т82 —

цифра 6 обозначает группу — фрезерные станки;

Т — указывает на поколение в линейке станков завода-изготовителя;

8 — относится к горизонтальному консольному типу;

2 — типоразмер фрезерных станков, указывающий на размеры рабочего стола — 1250х320 мм

6Р82Г —

цифра 6 обозначает группу — фрезерные станки;

Р — указывает на поколение в линейке станков завода-изготовителя;

8 — относится к горизонтальному консольному типу;

2 — типоразмер фрезерных станков, указывающий на размеры рабочего стола — 1250х320 мм

Г — обозначает, что рабочий стол является неповоротным, в отличие от модели 6Р82

6Р82 —

цифра 6 обозначает группу — фрезерные станки;

Р — указывает на поколение в линейке станков завода-изготовителя;

8 — относится к горизонтальному консольному типу;

2 — типоразмер фрезерных станков, указывающий на размеры рабочего стола — 1250х320 мм

6Т82ГФ1 —

цифра 6 обозначает группу — фрезерные станки;

Т — указывает на поколение в линейке станков завода-изготовителя;

8 — относится к горизонтальному консольному типу;

2 — типоразмер фрезерных станков, указывающий на размеры рабочего стола — 1250х320 мм

Г — обозначает, что рабочий стол является неповоротным, в отличие от модели 6Т82

Ф1 — наличие УЦИ (устройство цифровой индикации)

6М82Г —

цифра 6 обозначает группу — фрезерные станки;

М — указывает на поколение в линейке станков завода-изготовителя;

8 — относится к горизонтальному консольному типу;

2 — типоразмер фрезерных станков, указывающий на размеры рабочего стола — 1250х320 мм

Г — обозначает, что рабочий стол является неповоротным, в отличие от модели 6М82

6М82 —

цифра 6 обозначает группу — фрезерные станки;

М — указывает на поколение в линейке станков завода-изготовителя;

8 — относится к горизонтальному консольному типу;

2 — типоразмер фрезерных станков, указывающий на размеры рабочего стола — 1250х320 мм
ИНТЕРЕСНЫЕ СТАТЬИ И ПОЛЕЗНЫЕ КНИГИ

ОАО «СтанкоГомель» — лучшие фрезерные станки для производства
Назначение и классификация фрезерных станков
Фрезерные станки HECKERT — конструктивные и технические особенности
Фрезерные станки А. Г. Ничков
Маленькие фрезерные станки по металлу
Приспособления для установки заготовок на фрезерных станках
Фрезерные станки с системой программно-позиционного управления (СППУ)
Фрезерные и гравировальные мини-станки с ЧПУ
Приспособления и оснастка к мини фрезерным станкам
Чудные механизмы — о маленьких токарных, фрезерных, строгальных станках

Общий вид

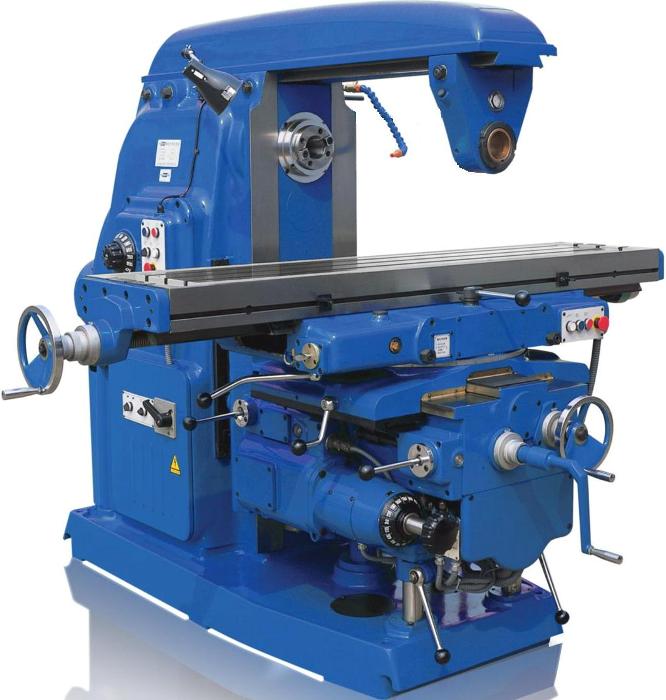

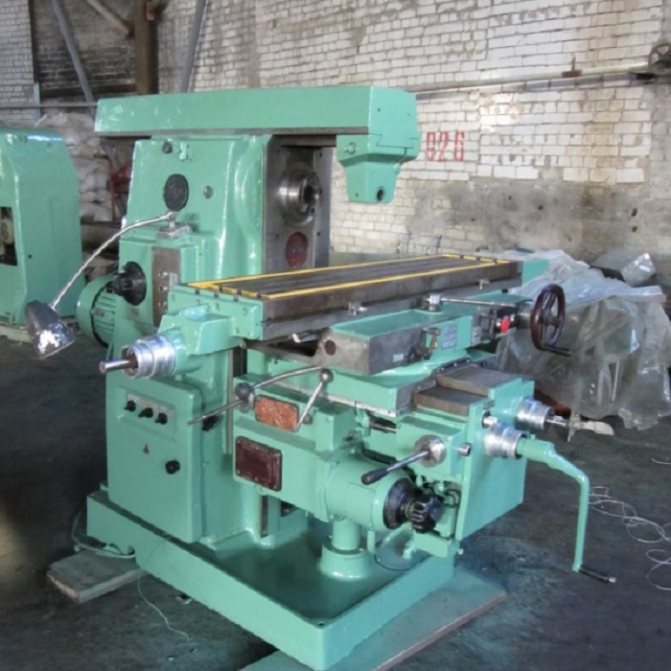

Фрезерный станок 6Р82 выполнен в одностоечном варианте. Его литая станина расположена вертикально и опирается на фундаментную плиту. В полой конструкции размещаются коробка скоростей, с одной стороны, и электрический шкаф управления с другой. Позади расположен двигатель. Он крепится непосредственно к задней стенке. Вал привода внутри станины соединен со шпиндельным узлом и коробкой передач.

В передней части консоль перемещается по вертикальным направляющим станины, опираясь на ведущий винт. Горизонтальный стол выступает по бокам за пределы остальных узлов. Шпиндель расположен неподвижно. Для установки оправки под дисковые фрезы сверху перемещается хобот с серьгами.

Назначение и область применения

Консольно-фрезерный станок 6Р82 предназначен для работы со всеми типами фрез и производства широкого спектра работ:

обработка боковых поверхностей;
создание выступов и углублений;
фрезерования прямых и фигурных пазов.

Модель рассчитана на обработку металлов разной твердости и вязкости:

чугуна;
сталей;
бронзы;
сплавов цветных металлов.

Установка приспособлений увеличивает количество технологических операций. На станке с одной установки обрабатывается верхняя поверхность, фрезеруются торцы, производится сверловка отверстий и их расточка.

Важно!

При установке специального инструмента, на фрезерном станке 6Р82 обрабатываются оргстекло, полиуретан и другие плотные материалы.

Основная продукция, производимая на модели 6Р82 – детали прямоугольной формы разной сложности: пластины, прокладки, вставки, подушки и другие.

Модель 6Н82

Фрезерный станок 6Н82 можно смело назвать одним из самых популярных на территории бывшего СССР агрегатов, за которым работало не одно поколение мастеров. Что интересно, данная модель успешно экспортировалась за пределы страны-производителя, что намекает на ее недюжинные технологические преимущества.

Данная фрезерная машина предназначена для качественной обработки средних и малых металлических конструкций. Незатейливые в эксплуатации и удивительно надежные, фрезерные станки 6Н82 являют собой эталон универсальности. Они отлично справляются с чугуном и сталью, а также с цветными металлам и изделиями из прочных сплавов.

Отдельный плюс агрегата состоит в том, что с его помощью можно обрабатывать изделия из пластика. Устанавливая такую технику в своем цеху, можно быть уверенным в том, что большую часть возложенных на него задач агрегат выполнит на высоком уровне, обеспечив предельно возможную точность обработки заготовки.

Немало этому способствует жесткость конструкции фрезерного станка 6Н82. Также отметим, что агрегат укомплектован мощным электродвигателем, который дает возможность совершать качественную обработку деталей с помощью фрез с пластинами из быстрорежущей стали и сверхтвердых сплавов. Всё это делает 6Н82 незаменимым помощником для квалифицированного мастера, нуждающегося в оборудовании широкого спектра применения.

Упомянем ключевые технические параметры фрезерного станка 6Н82:

Мощность электромотора – 5.5 кВт;
Мощность электрического привода рабочего стола – 1.5 кВт;
Габариты – 2135x1865x1695 мм;
Масса – 2360 кг;
Пределы перемещений рабочего стола в продольном/поперечном/вертикальном направлении – 850/250/400 мм;
Диапазон расстояний от шпинделя до стола – 50-410 мм;
Предельное выдвижение гильзы шпинделя – 60 мм;
Максимальная частота вращения шпинделя – 2000 оборотов в минуту;
Соответствие ГОСТ 30064-93.

Технические характеристики

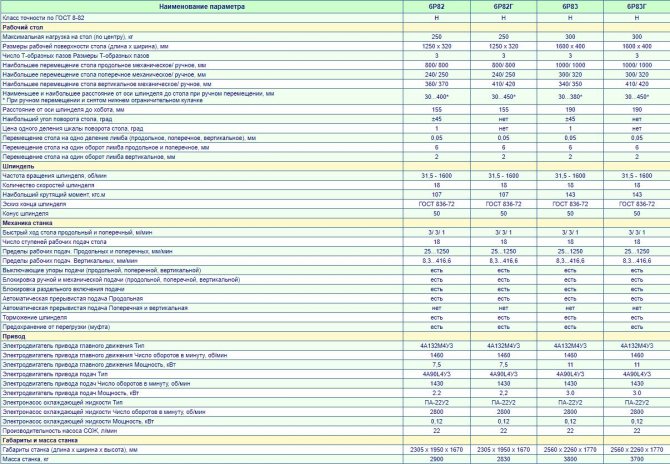

На станке 6Р82 обрабатываются детали весом до 250 кг. Основные технические показатели фрезерного оборудования:

габариты станка 2305×1950×1670 мм (длина, ширина, высота);
чистый вес без инструмента и приспособлений 2900 кг;
класс точности Н;
18 скоростей шпинделя;
размер стола 320×1250 мм;
для крепления заготовок в плоскости стола 3 продольных Т-образных паза;
продольное перемещение стола 800 мм;
поперечное перемещение 240 мм;
вертикальное перемещение 370 мм.

Станок работает от сети с напряжением 380 В. Потребляемая мощность при полной нагрузке 200 Вт.

Модель 6Н81

Фрезерный станок 6Н81 – это агрегат горизонтального типа, производимый на заводе ДЗФС – предприятия, знаменитого многими успешными инженерными разработками в сфере станкостроения. Эта модель предназначена для качественной обработки чугунных и стальных заготовок, а также деталей, изготовленных из цветных металлов и различных типов пластмассы. 6Н81 позволяет мастеру использовать широкий диапазон режущих инструментов, в том числе фасонные и модульные фрезы.

Важной изюминкой этой модели считается поворотная конструкция стола, которая открывает массу возможностей для качественного нарезания винтовых канавок с последующим изготовлением зенкеров, разверток, косозубых колес и других нестандартных элементов.

У мастера есть возможность настроить работу фрезерного станка 6Н81 в соответствии с характером выполняемых работ. Это позволяет сделать довольно широкий диапазон передач шпинделя и вариантов подач рабочего стола, который может перемещаться по трем координатам.

Принцип работы фрезерного станка достаточно прост – заготовка фиксируется на рабочем столе с помощью тисков или других приспособлений, которые могут быть опционально установлены. Если мастеру нужно разделить заготовку на несколько сегментов – может быть задействована в работе универсальная делительная головка.

Специалист может оперативно производить настройку агрегата с помощью удобных механических и ручных перемещений салазок, консоли и стола. Если мастеру предстоит обработка твердой заготовки в тяжелом режиме – есть возможность установить дополнительную связь между хоботом станка и рабочим столом для повышения жесткости всей конструкции.

Рассмотрим основные технические характеристики фрезерного станка 6Н81:

Мощность электромотора – 4.5 кВт;
Мощность электрического привода рабочего стола – 1.7 кВт;
Габариты – 2060х1940х1600 мм;
Масса – 2100 кг;
Пределы перемещений рабочего стола в продольном/поперечном/вертикальном направлении – 600/200/350 мм;
Диапазон расстояний от шпинделя до стола – 30-340 мм;
Максимальная частота вращения шпинделя – 1800 оборотов в минуту;
Класс точности по ГОСТ 8-71 и ГОСТ 8-82 – H.

Выводы

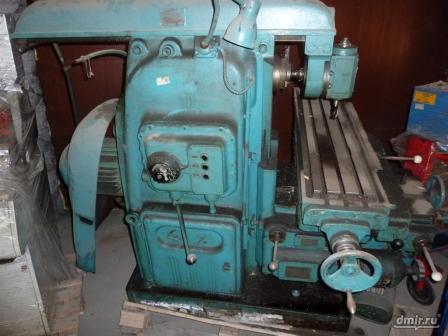

Фрезерные станки 6Н81 и 6Н82 во многом схожи по функциональным возможностям и по ряду технических параметров. Их эксплуатационные качества заслуживают похвал, несмотря на то, что техника была спроектирована много десятилетий назад. Сегодня 6Н81 и 6Н82 – это проверенные временем агрегаты, к которым до сих пор проявляют интерес опытные фрезеровщики.

Среди преимуществ этой техники нужно отметить надежность, жесткость конструкции и ремонтопригодность, которая объясняет тот феномен, что эти станки до сих пор функционируют в многочисленных мелких и крупных цехах. Если у вас возникла необходимость в качественном фрезерном оборудовании – 6Н81 и 6Н82 могут стать отличным и недорогим выбором.

Плюсы и минусы

Основная положительная характеристика станка – это его универсальность. На нем выполняются все фрезерно-сверлильные работы. Модель 6Р82 имеет преимущества перед другими моделями:

удобное для станочника управление;
быстрая смена инструмента;
удобный стол для крепления заготовки;
несколько скоростей подачи стола;
встроенный механизм замедления подачи в автоматическом режиме;
автоматическая смазка узлов;
механизм плавного изменения скорости подачи;
встраивание станка в автоматические линии;
возможность подключения ЧПУ.

Справка! На станке имеется кнопочный дублирующий пульт управления шпинделем и перемещением стола.

Для рабочего удобно, что ручки включения перемещения поворачиваются для включения в сторону передвижения детали.

Конструкция и ее особенности

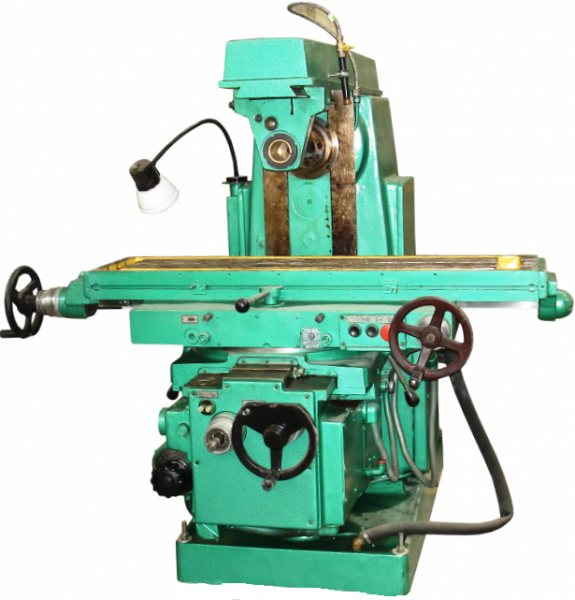

Все рабочие узлы крепятся непосредственно на литой станине станка. Шпиндель не меняет своего положения и только выдвигается вперед во время работы.

Хобот и серьги

Хобот перемещается горизонтально, параллельно шпинделю, по направляющим, расположенным в верхней части станины. В задней части на корпусе хобота установлен двигатель. Он включается при установке в передней части поворотной головки и вращает установленный в ней инструмент.

При обработке массивных деталей оправка с инструментом фиксируется серьгами. Они перемещаются по направляющим в нижней части хобота.

Коробка скоростей

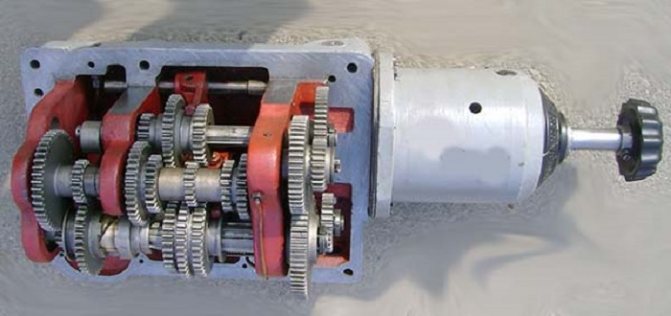

Коробка скоростей расположена непосредственно в полой станине станка, в ее верхней части. Упругая муфта соединяет коробку скоростей с валом электродвигателя и одновременно устраняет несоосность вращающихся деталей.

Для проведения осмотра и профилактики коробки скоростей в станине справа имеется специальная дверца.

Коробка переключения скоростей

Коробка переключения расположена непосредственно над коробкой скоростей, в хоботе. С ее помощью выставляется необходимый режим резания рукоятками, расположенными справа, на корпусе хобота.

Коробка подач

В консоли расположена коробка подач. Рукоятками на передней стенке узла устанавливаются все подачи на перемещение в любом направлении. Привод подач независимый, осуществляется от двигателя, расположенного непосредственно в корпусе консоли.

Шариковая регулируемая муфта встроена в коробку подач. Она предохраняет от перегрузок, отключая коробку от вала двигателя.

Габаритные размеры рабочего пространства

Габаритное пространство определяется параметрами:

размеры стола 1250×320 мм;
максимальное перемещение продольное 800 мм и поперечное 240 мм;
расстояние от оси шпинделя до поверхности стола 30–450 мм;
расстояние от оси поворотной головки шпинделя до направляющих станины 260–280 мм.

Одно деление лимба равно смещению на 0,05 мм в любом направлении.

Инструкция по эксплуатации, паспорт

В руководстве по эксплуатации указаны паспортные данные на станок, его назначение, перечислены основные узлы со сборочными чертежами и деталировкой. Указана схема установки станка и правила его эксплуатации.

Паспорт фрезерного станка можно бесплатно скачать по ссылке – Паспорт горизонтального консольно-фрезерного станка с поворотным столом 6Р82.

Инструкция по эксплуатации содержит описание панелей управления, схематическое расположение ручек, режимов резания. В ней перечислены основные причины сбоев в работке, имеется схема смазки и расположения подшипников. В инструкции описаны правила работы на станке, включая технику безопасности.

Горизонтально-фрезерный консольный станок 6Р82 отличается простотой управления и надежностью. Данные модели многофункциональны, занимают мало места. Они подходят для ремонтных мастерских и установки в гараже.

Теоретические основы основные типы фрезерных станков и их назначение

Существует несколько разновидностей фрезерных станков. Наиболее распространенными являются консольно-фрезерные станки, отличительной особенностью которых служит наличие консоли, предназначенной для подъема и опускания стола станка. Консольно-фрезерные станки подразделяются на горизонтально-фрезерные, вертикально-фрезерные, универсально-фрезерные и широкоуниверсальные.

Ось шпинделя, оправки и фрезы горизонтально-фрезерных станков

расположена горизонтально, а стол станка не имеет устройства для поворота и может перемещаться только в продольном, поперечном и вертикальном направлениях.

Вертикально-фрезерные станки

имеют вертикальное расположение оси шпинделя и фрезы. У универсальных моделей вертикально-фрезерных станков имеется поворотная фрезерная головка.

Универсально-фрезерные станки

отличаются от горизонтальных тем, что стол можно поворачивать в горизонтальной плоскости под любым углом в пределах 45°.

Широкоуниверсальные фрезерные станки

имеют головки, позволяющие при наладке станка поворачивать фрезу вокруг двух взаимно перпендикулярных осей и устанавливать ее, таким образом, в любое нужное положение относительно обрабатываемого изделия.

Консольно-фрезерные станки применяются для выполнения разнообразных фрезерных работ различными фрезами. На рис. 1 показаны примеры работ, выполняемых на консольно-фрезерных станках.
