Как сделать прижимное устройство к строгальному деревообрабатывающему станку

Виды строгальных станков

Конструкция прижимного механизма напрямую зависит от модели оборудования. Поэтому предварительно необходимо тщательно изучить техническую документацию, особенности элементов станка, их характеристики.

Наиболее распространенный вариант представляет собой силовую установку (электродвигатель), которая приводит в движение цилиндрическую ножевую головку. Ее верхняя часть находится выше уровня опорного стола. Последний может смещаться относительно режущей части в вертикальном направлении. Таким образом регулируется глубина обработки деревянной заготовки. Подобную модель можно сделать своими руками.

Кроме вышеописанного деревообрабатывающего станка для массового производства применяют следующие виды оборудования:

• рейсмусовые с одной режущей головкой;
• циклевальные. Устанавливаются на линиях по сборке мебели, дверных и оконных конструкций;
• двух, трех и четырехгранные. Обработка происходит сразу в нескольких плоскостях, что повышает производительность;
• модели с несколькими ножами.

Практически все современное оборудование имеет прижимы. Исключение составляют станки, сделанные своими руками или старые модели.

При выборе конструкции фиксатора следует обращать внимание на конфигурацию оборудования. После ее монтажа эксплуатационные и технические качества не должны ухудшиться.

Как сделать прижимное устройство к деревообрабатывающему станку

При обработке деревянных исходников многие сталкиваются с задачей получения деталей одинакового размера. Эта задача решается посредством использования рейсмусового станка. Такие станки относятся к строгальному оборудованию. Но в них еще присутствует механизм прижима и подачи, и эти установки способны подвергать обработке несколько заготовок.

Два в одном

Типовое устройство станка

Правильно будет сделать выбор в пользу комбинированных устройств. При наличии такого оборудования как поперечно строгальный станок, вопрос покупки оборудования несколько упрощается. Одновременно с этим важно учитывать, какие детали вы собираетесь обрабатывать, в каком количестве и с какой целью.

В некоторых мастерских действительно достаточно одного фуговального станка. Тот же поперечно строгальный станок 7307 прекрасно справляется со своими основными задачами.

https://www.youtube.com/watch?v=oqUN84pS6M4

Но чем будет предпочтительнее выбрать модель СДСР 1700?

• А тем, что СДСР представляет собой фуговально-рейсмусовый станок;
• СДСР 1700 отличается тем, что делится на две части;
• Верхняя часть станка фуговальная;
• Нижняя часть — рейсмусовая;
• Чтобы переоборудовать устройство в рейсмус, просто откидываются верхние строгальные детали;
• Установка переоснащается за считанные минуты, при этом использовать специальные инструменты для этих целей не нужно;
• Покупка комбинированного оборудования обходится дешевле, чем приобретение двух специализированных устройств. При этом вы получаете качественные ножевые валы, прижим, прочие необходимые для обработки деталей запчасти;
• Одно комбинированное устройство имеет компактные размеры. Его размеры не требуют наличия большого свободного пространства внутри мастерской;
• Одновременно с этим, прежде чем сделать выбор в пользу комбинированного устройства, следует знать его недостаток. Узлы комбинированного оборудования не позволяют обрабатывать детали, запчасти с той же точностью, что узкоспециализированные станки. При условии, что вам требуется сделать различные детали, запчасти в большом количестве за короткий срок, рекомендуется выбрать узкоспециализированное строгальное устройство.

Назначение прижимного устройства для станка

На первый взгляд модификация деревообрабатывающего станка необходима только для фиксации заготовки. Однако при правильном выборе схемы изготовления установленная часть может выполнять ряд других, не менее важных функций.

Во время обработки деревянных изделий можно отрегулировать их фиксацию вручную. В итоге это сказывается на качестве поверхности. В особенности это касается тонких планок, толщина которых не превышает 2-3 см. Поэтому фиксирующее устройство, сделанное своими руками, после установки на станок должно иметь следующие функции:

• плавная регулировка уровня фиксации. Осуществляется путем равномерного давления на деталь;
• качество обработки не должно зависеть от длины изделия;
• во время работы элементы оборудования не повреждают деревянную поверхность;
• безопасность. Эксплуатационные качества механизма должны отвечать современным требованиям безопасности труда.

Перед началом проектирования рекомендуется ознакомиться с аналогичными заводскими моделями. Для изготовления прижимного механизма своими руками будут применяться подручные материалы. Поэтому при выборе оптимальной конструкции необходимо руководствоваться принципом целесообразности.

Для фуговального станка специалисты не рекомендуют устанавливать устройство для фиксации. Это может отразиться на качестве изделий.

Прижимное устройство для станка деревообрабатывающего своими руками

При обработке деревянных исходников многие сталкиваются с задачей получения деталей одинакового размера. Эта задача решается посредством использования рейсмусового станка. Такие станки относятся к строгальному оборудованию. Но в них еще присутствует механизм прижима и подачи, и эти установки способны подвергать обработке несколько заготовок.

Классификация

Существуют различные виды этих установок в зависимости от разнообразных факторов. По виду привода выделяют:

1. Станки ручного привода.
2. Станки с электрическим приводом.

Большинство таких станков комплектуются электрическим двигателем, чтобы облегчить работу. У бытовых разновидностей двигатель рассчитан на 220 В, а у профессионального оборудования – 380 В.

В зависимости от подачи на установках существует одна или две пары подающих роликов. Если присутствует одна пара, то прижим обрабатываемой детали должен быть очень прочным. При этом возможно появление вибрационных явлений при обрезке. Станки, обладающие двумя парами подающих роликов, считаются наиболее удобными и приспособленными.

Количество ножевых валов способствует разделению на:

• Односторонние – обладают верхним ножевым валом.
• Двусторонние – кроме верхнего ножевого элемента в рабочей зоне расположен еще один, который принимает заготовку первым.

По выполняющим функциям рейсмусовые станки могут применяться не только для обработки заготовки, но и для последующего процесса калибровки. В этом случае исключается возникновение диаметральных скалываний и других недостатков на обрабатываемой детали.

На основании технических свойств установки подразделяются на станки разной мощности, частоты вращения вала, ширины строгания и толщины исходного элемента. Еще возможно разделение в зависимости от скорости процесса.

Известны модели с различным методом регулирования просветов и схемой подшипникового модуля основного привода.

По виду строгания различают две категории оборудования:

1. Станки для продольной нарезки.
2. Станки для поперечной нарезки.

Правила работы станка

Строгально-рейсмусовый станок предполагает получение сглаженной поверхности деревянной детали, и дальнейшую калибровку до нужного размера. Станки, употребляемые для бытовых нужд, складываются в основном из таких составляющих:

• главная режущая деталь (ножевой вал);
• рабочая поверхность;
• двигатель;
• вальцы.

Рабочая поверхность образована двумя частями: подающей и принимающей. Ножевой вал находится между двумя этими частями, обеспечивая нарезку. Вальцы выполняют задачу поддержки заготовки для более гладкой и безопасной нарезки.

Передний валец представляет собой рифленый элемент для наилучшего сцепления с деревянной основой. А задний валец имеет ровную основу. Модели с двусторонней подачей обладают дополнительно узлом для выдвигания ножевого вала. В данной ситуации замена инструмента для изменения типоразмера значительно облегчается.

Работа станка начинается с передачи сигнала от двигателя к ножевому валу. Заготовка поступает сначала в нижним вальцам, а потом – к верхним. Далее, инструмент начинает врезку. Когда обрабатываемая деталь сходит с заднего направляющего вальца, на передний поступает другая деталь. И так, циклично, идет процесс обработки.

Многие задумываются над покупкой рейсмусного станка. Если есть, к примеру, строгально-фуговальный станок, то зачем тогда рейсмусовый.

Строгальный станок выполняет лишь выравнивание поверхность доски, а рейсмусовая установка делает доску одинаковой на всей площади.

Таким образом, если совместить оба станка в одном, то можно получать правильные детали для точнейшего производства мебели или ровных реек для обшивания.

На рынке представлено множество моделей строгально-рейсмусовых станков. В последнее время увеличилось число китайских моделей, которые считаются ненадежными. Тем более многое продаваемое оборудование имеет большие размеры, и может не уместиться в сарае или другом подсобном помещении. Тогда есть выход – сделать такую установку своими руками.

https://www..com/watch?v=xOr3tcKKZqk

Прежде всего, следует приобрести основные детали и узлы в магазине, так как сделанные своими руками элементы могут различаться в верности сопряжения, что приведет к перегреву при большой нагрузке. Своя установка предполагает наличие и фуганка, и рейсмуса. С одной стороны, будет производиться строгание детали, а с другой – процесс доведения до необходимых параметров.

Еще стоит изначально выбрать размер ножевого вала. Диаметр и посадочные размеры должны соответствовать получению на станке плинтусных или других декоративных деталей. При выборе большой длины вала могут образоваться волны на поверхности заготовки вследствие потери жесткости при работе с твердой основой.

При монтаже станка следует основываться на безопасных условиях труда. Рабочая поверхность станины должна быть сконструирована таким образом, чтобы исключить возможность обратного движения заготовки. Еще следует обезопаситься от разрушения доски в ходе обработки.

Одним из обычных строгальных станков известна установка со столом из листа металла с отверстием для ножевого вала. Для такой установки предусмотрена возможность регулирования толщины убираемого слоя. В зависимости от длины заготовки и силы прижимания ее к столу начинается процесс движения доски к ножевому валу, при этом убираемый слой становится больше.

В итоге заготовка находится не в горизонтальном положении, а под неким углом к столешнице, что искажает точность обработки. Если, конечно, стол имеет длинную столешницу, а убираемый слой очень мал, то такой недостаток будет незаметен, но все-таки он существует. Из-за этого рейсмусовый станок не делается из описанного строгального оборудования.

Наиболее подходящим для переделки своими руками будет станок со столом, который имеет 2 части столешницы. Детали столешницы располагаются на разных уровнях, исключая зависимость между собой. Задняя часть располагается в положении верхней точки круга, который получается при вращении ножевой части.

Нижняя часть способствует получению требуемой толщины убираемого слоя. Таким образом, обрабатываемая деталь движется в поступательном режиме, и описанный выше недостаток не наблюдается.

В целях использования этого станка в качестве рейсмуса, на данном оборудовании нужно расположить прижимной и несущий механизм. Прижимная деталь будет обеспечивать строгание. На основе того, что прижимной механизм гораздо устойчивее несущего, полнота удаляемого слоя будет преимущественным фактором в отношении калибрования.

Если нужно сделать заготовку меньшего размера, то рама ролика прижимного элемента будет упираться в ограничитель. В итоге начнет работать несущий механизм. Наличие ограничителя в несущем механизме предназначено для ролика рамы при поднимании на высоту, что мешает ему соприкасаться с кромками окна в ближней зоне стола.

На данном самодельном рейсмусовом станке лучше работать вдвоем. Один оператор будет поставлять древесину, а второй – вынимать доски из устройства.

: как сделать рейсмус из бытового строгального станка?

Приспособления для монтажа

При изготовлении станка своими руками предлагаются некоторые советы для улучшения монтажа:

1. В качестве материала станины лучше всего применять трубчатый стальной прокат с диаметральным разрезом 0,6*0,4 см. Из-за хорошей жесткости и момента сопротивления такая труба повлияет на увеличение точности обработки.
2. Конструкция собирается посредством сварки, но возможно применение сборки при помощи уголков и соединительных шпилек. В данном случае нужно чаще делать проверку затяжки в местах крепления к станине.
3. В качестве подающих роликов можно употребить валки от стиральной машины. При этом вальцы делают под размер имеющихся подшипников, соблюдая необходимый диапазон регулировки.
4. При изготовлении стола лучше использовать шлифованную доску большой площади из прочных деревьев (дуб, лиственница). Материал, пропитанный огнестойкими растворами или креозотом, будет обладать повышенными антикоррозийными свойствами и пожаростойкостью.
5. Мощность двигателя должна соответствовать целям обработки. Двигатели с мощностью 5-6 кВт и скоростью 3500-4000 оборотов/ мин. будут приемлемыми для домашнего хозяйства.
6. Наличие съемного кожуха увеличит безопасность при работе.

После приобретения всех комплектующих можно производить сборку оборудования. Для этого необходимо:

• Достичь наиболее ровной площади стола.
• Привести к балансу крутящиеся детали в неподвижном и подвижном режиме.
• Рассчитать способ удобной регулировки положения стола.
• Проконтролировать механизм заграждения ходовых деталей на надежность.

Установка проверяется на холостом ходу. При нормальной работе всех модулей происходит окрашивание неподвижных частей.

Строгально-рейсмусовая установка, произведенная своими руками, позволит осуществлять обработку дерева для разных целей. Полученное качество повысит применяемость изготовленных деталей для многочисленных областей использования в домашнем хозяйстве.

Строгальные станки своими руками

Строгальный станок представляет собой специальный деревообрабатывающий и металлообрабатывающий инструмент, предназначенный для снятия слоя материала, удаления неровностей, дефектов с поверхности и пр. В быту чаще всего используют простые строгальные устройства по дереву, в то время как на производствах широко применяют агрегаты по металлу в разных исполнениях.

Самодельный прижим: вариант №1

Чаще всего для изготовления вышеописанной конструкции за основу берут деталь от старой стиральной машины, а в частности — валики для выжимания влаги. В некоторых случаях после небольшой модификации дополнение можно установить на оборудование.

Рама состоит из четырех опорных лап, которые соединяются между собой П-образным профилем. На нем устанавливаются фиксирующиеся валы. Профили не фиксируются на основании, а свободно передвигаются по ним. В верхней части конструкции находится фиксирующая планка, соединенная с регулировочной ручкой червячной передачей. Для амортизации можно установить пружины, которые будут частично компенсировать сильное давление при обработке неровных поверхностей.

В составе конструкции следующие компоненты.

1. Винт.
2. Пластина для соединения.
3. Пластина, обеспечивающая надежную фиксацию.
4. Опорная стойка. Для комплектации потребуется 4 штуки.
5. Два валика.
6. Две боковых опоры для валиков.
7. Компенсационные пружины — 2 шт.
8. Гайка.
9. Фиксирующие оси для валиков.

С помощью верхней ручки происходит регулирование степени прижима. Недостатком подобной модели является большая массивность. Она может подойти не для всех типов станков.

Для уменьшения трудоемкости изготовления механизма для строгального станка можно использовать валики стиральной машины. Предварительно их нужно обрезать.

Самодельный прижим: вариант №2

Альтернативным вариантом изготовления прижима для станка своими руками является небольшая модификация оборудования. Она заключается в монтаже по бокам станины двух реек. В основной рабочий вал устанавливаются два подшипника, которые проходит фиксирующая ось.

Читать также: Как сделать поверку нивелира в полевых условиях

Сложность может заключаться в конфигурации станины. Все модели имеют ровные края, обеспечивающие монтаж проушин. Регулировка степени зажима осуществляется с помощью пружины. Она смещается по рейкам, тем самым изменяя давление на заготовку.

1. Основной рабочий вал.
2. Подшипники.
3. Ось с резьбой.
4. Гайка.
5. Пластины.
6. Тяга.
7. Пружины.
8. Фиксация для пружин.
9. Ось эллипса.
10. Две пластины.
11. Стопор.
12. Эллипс.
13. Рукоятка.
14. Ось.
15. Две проушины.
16. Уголок.
17. Болт для крепления.

Преимуществом этой системы является увеличение производительности труда. При подаче заготовки ее торцевая часть будет упираться в вал, приподнимая его. Это позволит обрабатывать несколько деталей без предварительной регулировки самодельного прижима.

В видеоролике показан пример еще одной конструкции фиксирующего механизма:

Нужна фота или чертеж конструкции прижима заготовки на фуговальном станке

А может попробовать использовать принцип отжима белья в старых «советских» стиральных машинах. Помните, были такие два ролика и ручкой крутили.

Так я и намерен детали из этого узла использовать, а именно сам валик а над конструкцией прижима нада подумать , вместе с форумом.

А может попробовать использовать принцип отжима белья в старых «советских» стиральных машинах. Помните, были такие два ролика и ручкой крутили. __________________

А что у вас за фуганок?

Да обыкновенный самопальный фуганок с тремя ножами. А какая разница?

Так даже лучше.Ибо крепить к заводской конструкции сложней!Мысли та уже есть?

Да мысли то есть но как-то немогу их в одну кучу сложить, может с понедельника начну делать то постараюсь сфоткать чего получилось

А можно уточнить фуганок ручной или станок фуговальный ?? Если станок то не советую ставить прижим, если хотите получить ровную поверхность. По собственному опыту знаю, когда начинал работать на фуговальном станке старался сильнее прижать заготовку к столам да побольше снять за проход, думал меньше «гонять» нужно, а после рейсмуса посмотриш иль горб или яма. Поставил потом на 1-1.5 мм, на заготовку не давиш а лиш держиш чтоб не «гуляла». После рейсмуса одно загляденье все ровное и гладкое, особенно хорошо если 3 ножа на валу, меньше заготовка прыгает.

[email protected] написал : сильнее прижать заготовку к столам да побольше снять за проход, думал меньше «гонять» нужно, а после рейсмуса посмотриш иль горб или яма. Поставил потом на 1-1.5 мм, на заготовку не давиш а лиш держиш чтоб не «гуляла»гладкое, ос. После рейсмуса одно загляденье все Пожаловаться на это сообщение

Да дело не в усилии, допустим плоскости у заготовки с обеих сторон выпуклые (по форме элипса). Ну и как тут прижимом ровно фугануть ? А тут рукой чуть приподнял а потом чутка нажал глядиш плоскость получится.

Если Вы хотите получить ровную поверхность при фуговке – напрочь забудьте о всяких прижимах, от них только один вред, пользы ноль. Примите к сведению, что любая доска это пружина : если при фуговке её даже слегка прижать к поверхности стола а после фуговки отпустить (т.е. удалить вертикальную нагрузку) доска примет первоначальную форму (т.е. первоначальную кривизну), вот только станет тоньше на величину снятого при строжке материала. Таким образом её можно «выравнивать» до толщины газетного листа. Для получения идеально ровной поверхности доски важны два других момента: -очень острые ножи (в одной из мастерских, где мне довелось работать, ножи на фуганке менялись не реже одного раза в день – шло очень много дуба, бука и берёзы); -максимально точное выставление режущих ножей по приёмной поверхности фуганка – не выше и не ниже. Всё остальное . от лукавого. Начинать фуговку надо всегда «пузом к верху» – выравнивать нижнюю сторону, «пузо» убирается в рейсмусе. «Пузо» с двух сторон = жуткая редкость, но и в этом случае – б о льшим вверх.

Читать также: Мраморная крошка для литьевого мрамора

Рейсмусовый станок своими руками: чертежи, видео

Конструкция прижимного механизма напрямую зависит от модели оборудования. Поэтому предварительно необходимо тщательно изучить техническую документацию, особенности элементов станка, их характеристики.

Наиболее распространенный вариант представляет собой силовую установку (электродвигатель), которая приводит в движение цилиндрическую ножевую головку.

Ее верхняя часть находится выше уровня опорного стола. Последний может смещаться относительно режущей части в вертикальном направлении. Таким образом регулируется глубина обработки деревянной заготовки.

Подобную модель можно сделать своими руками.

Кроме вышеописанного деревообрабатывающего станка для массового производства применяют следующие виды оборудования:

• рейсмусовые с одной режущей головкой;
• циклевальные. Устанавливаются на линиях по сборке мебели, дверных и оконных конструкций;
• двух, трех и четырехгранные. Обработка происходит сразу в нескольких плоскостях, что повышает производительность;
• модели с несколькими ножами.

Практически все современное оборудование имеет прижимы. Исключение составляют станки, сделанные своими руками или старые модели.

При выборе конструкции фиксатора следует обращать внимание на конфигурацию оборудования. После ее монтажа эксплуатационные и технические качества не должны ухудшиться.

Конструкция рейсмусового станка

Этот тип деревообрабатывающего оборудования относится к классу строгальных. Спецификой конструкции является расположение режущего вала — он находится в верхней части. В отличие от фуговального происходит обработка не нижней, а верхней части поверхности заготовки.

Стандартная схема рейсмусового станка включает в себя монолитный опорный стол, в верхней части которого расположен режущий компонент оборудования. Для подачи заготовки в области обработки предусмотрены два направляющих вала, расположенные на одном уровне с режущей частью. Один из них находится перед зоной обработки, а второй — после.

Отличительные особенности конструкции:

• монолитный столб без направляющих реек. Это позволяет делать профильное, объемное и плоскостное фрезерование изделий больших габаритов;
• отсутствие отдельной прижимной части. Ее функции выполняет режущий блок;
• возможность регулировки положения стола. Таким образом устанавливается толщина среза деревянного изделия.

Для комплексной обработки могут применяться станки с несколькими фрезами, расположенными между верхней и нижней частью относительно заготовки. Однако сделать подобный рейсмусовый станок своими руками будет проблематично. Чаще всего выбор останавливается на простой модели с одним валом.

Для уменьшения усилия подачи заготовки в зону обработки в конструкцию опорного стола можно включить ролики. Они должны выступать на 2-3 мм над его поверхностью. При этом учитывается изменение толщины снятия слоя дерева за один проход.

Изготовление станка своими руками

Для начала определяются с числом функций будущего агрегата. Это может быть:

• просто фуговальный станок с одной рабочей операцией строгания;
• сочетание фуганка и циркулярной пилы, увеличивающее полезность оборудования в два раза;
• добавляют шлифовальную, точильную и сверлильную функцию, но для собственной мастерской своими руками изготовление сложного комплекта оборудования относится к трудновыполнимой задаче.

Часто мастера самостоятельно изготавливают фуговальный станок с функцией распиливания, при этом вращающий момент передается от одного электрического двигателя, в него входят конструктивные элементы:

• Станина выдерживает вес рабочей плоскости и установленного электрического и механического оборудования. В условиях мастерской для изготовления станины применяют швеллер, у которого толщина полок составляет не меньше 10 мм. Конструкцию можно сделать стационарной (сварной) или предусмотреть узлы на болтовых креплениях для разборки в случае необходимости. Первый вариант надежнее, используется, если не нужен переносной станок. Иногда в качестве станины выступает сам рабочий стол.
• К рабочему инструменту относят ножи и пилу, от их качества зависит работа по обработке и распиловке заготовок. Для режущих лезвий применяют надежную и крепкую сталь, зубья пилы должны быть оснащены победитовыми напайками.
• Без ротора, к которому крепят все инструменты, не будет функционировать ни один деревообрабатывающий станок, поэтому его выбору уделяют внимание. Чаще всего его изготавливает специалист-токарь по предложенным ему чертежам.
• В конструкции фуговального агрегата с функцией распиловки предусмотрено три рабочих поверхности — одна служит столом для циркулярки, две других подают и принимают заготовку в процессе фугования. В качестве покрытия используют многослойную фанеру, толщина которой не меньше 5 мм, или листовой металл. Обычно поверхность подачи делают на 2−3 мм ниже принимающей стороны для облегчения процесса и снижения вибрационной нагрузки.

Электрический привод станка

Работа фуговального станка и пилы основана на вращательных функциях, поэтому привод называют сердцем агрегата.

В качестве электродвигателя подойдет трехфазный двигатель, иногда для этого переоборудуют проводку в мастерской. Трехфазные агрегаты с напряжением 380 В отличаются большой мощностью и подходящим крутящим моментом.

Минимально допустимая мощность двигателя составляет 3 кВт, максимальный показатель не ограничен.

Передача вращения от двигателя к валу производится посредством ременной передачи. Хорошо работают в таких условиях ремни клинообразной двухручьевой формы, они отличаются надежностью в эксплуатации.

Электрический двигатель монтируют с помощью консоли внутри рамной конструкции станины, метод установки помогает регулировать натяжение ремней.

Другим способом является крепление с помощью салазок — при этом остается возможность регулировки, но сам двигатель закреплен более прочно.

Для ускорения вращения вала применяют два шкива разного диаметра. Больший располагают на электродвигателе, меньший шкив ставят на вал. Для подачи электрического питания выбирают кабель с четырьмя жилами, такая проводка снижает опасность работы.

Различные конструкции фуговальных станков

Конструктивно фуговальное оборудование, изготовленное в промышленных условиях, сильно отличается от станков, изготовленных самостоятельно. Отличаются они используемыми материалами, технологиями, вспомогательным оборудованием и пр. Но, это не значит, что не будет востребован для домашнего применения самодельный фуговальный станок из простого электрорубанка. Для обработки небольших деталей в малом количестве он вполне подойдёт.

Строгальные станки по дереву бывают двух основных типов:

• Односторонние станки (именно об изготовлении такого варианта пойдёт речь). На таком оборудовании за один проход можно обработать только одну поверхность. Конструктивно – это наиболее простые устройства;
• Двусторонние или двух шпиндельные. Такое устройство, одновременно, может обработать две смежные поверхности детали. Такое оборудование довольно сложно изготовить самостоятельно.

Кроме вышеперечисленных видов можно ещё добавить, что станки могу быть как стационарные, так и мобильные.

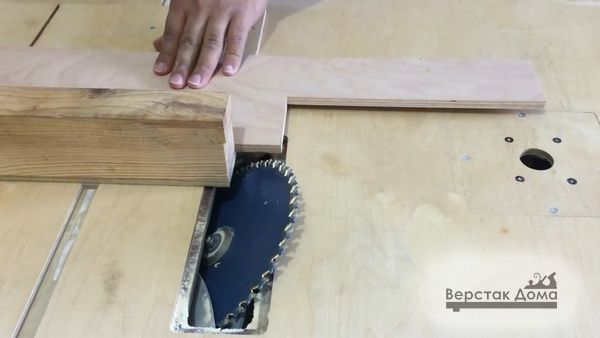

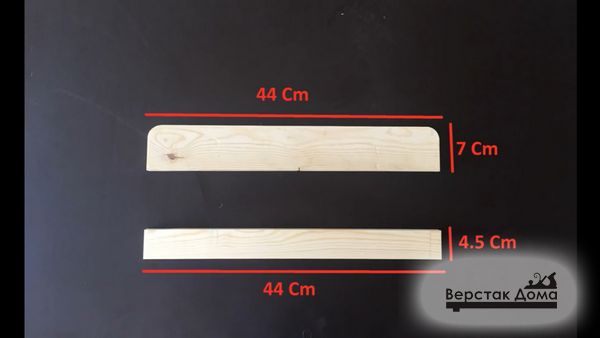

Прижимное устройство для строгального станка своими руками — Станки, сварка, металлообработка

Оснащение строгального станка прижимным устройством делает обработку древесины качественной и безопасной. Заменить ручную подачу материала способна и заводская конструкция, и сделанная своими руками.

Ассортимент продукции машиностроительных заводов, выпускающих деревообрабатывающие станки, включает дополнительное оборудование, в том числе и прижимные устройства.

В процессе пиления или фрезерования используют прижим боковой. (Установленный на боковую поверхность станка, он фиксирует заготовку перед режущим инструментом относительно линейки).

Строгание требует удерживать пиломатериал плотно прилегающим к горизонтальной поверхности в непосредственной близости от движущихся ножей. Чтобы не делать это вручную, используют специальные приспособления — прижимные устройства. Они создают вертикальный гнёт, но не препятствуют движению заготовки по рабочему столу.

Основная идея

Да, такой самодельный фуговальный станок в отличие от серьезных промышленных образцов обладает рядом недостатков, а именно:

• Не может похвастаться высокой точностью обработки;
• Ширина обрабатываемой детали очень маленькая – всего 110 мм;
• Легкий – это недостаток, так как тяжелое массивное основание всегда придает устройству устойчивость и как следствие удобство в работе, что в итоге повышает качество результата.
• Небольшая мощность, ограниченная мощностью бытового электрорубанка;
• Материал корпуса – дерево, то есть не долговечный;

Тем не менее, у него есть и неоспоримые преимущества, которые делают его весьма полезным для достижения определенных целей и выполнения ряда задач, так как он обладает следующими достоинствами:

• Невысокая стоимость – серьезные фуговальные станки стоят десятки и сотни тысяч рублей, а этот стоимость этого самодельного фуговального станка складывается из стоимости рубанка и материалов;
• Компактность и мобильность – он с легкостью может храниться в любом месте в мастерской и быть развернут для работы в считанные минуты.
• Простота конструкции влияет на его надежность и ремонтопригодность.
• Возможность сделать необходимые размеры станка «под себя», например, можно увеличить длину рабочего стола или изменить высоту.

Подготовка необходимых аксессуаров к работе

Для изготовления своими руками фуговального станка потребуются материалы, приспособления и инструмент, а именно:

• Ручной электрорубанок. Будет использован в качестве обрабатывающего древесину инструмента. Лучше всего использовать качественный, брендовый электроинструмент Makita, или Bosh – это дополнительная гарантия производительной, долголетней работы;
• Электролобзик с пилками. Как вариант можно использовать и обычный ручной лобзик, так как он нам понадобится лишь один раз для изготовления одной детали;
• Сверлильный станок со сверлами или дрель;
• Циркулярная пила или любой другой распиловочный станок. Как вариант можно использовать простую ручную пилу;
• Электрический шуруповерт;
• Саморезы по дереву (3,5х40 или 3,5х45);
• Фанера 10-15мм, для столов и прочих мелких деталей, 18-20мм – для боковой стенки станины. Как вариант можно использовать ДСП или OSB, но это крайне не желательный вариант;
• Массив дерева, для изготовления бокового упора, толщиной примерно 15-20мм.

Это ориентировочный набор того, что может понадобиться, чтобы изготовить самодельный фуговальный станок.

Настройка пружинного блока

Поворачивает пакет гибких прижимных элементов вокруг основной оси второй стержень — ось зажима. Он параллелен оси вращения, закреплён концами в опорах, но высоту его положения можно изменять (по дуге).

Перемещение оси зажима осуществляет мастер, вручную, перед строганием. Тем самым он регулирует силу прижатия материала пружинным блоком (в зависимости от толщины заготовки). Фиксируется заданное положение подвижного стержня ручкой (винтом-барашком).

Важно! Режущая кромка лезвий в верхнем положении должна быть вровень с рабочей поверхностью принимающего стола. Зазор между кромкой принимающей части стола и окружностью, которую описывают лезвия ножей, допустим не шире 3 мм.

Части конструкции станка

Разберем основные конструктивные элементы:

Изготовление самодельного фуговального станка

Боковая стенка

Прежде всего, изготовим боковую стенку, для этого используем фанеру толщиной 18-20мм размерами 150х480мм. Вырезав в заготовке место, в котором будет закреплён электрорубанок. Делать это следует при помощи электрического, или ручного лобзика, так как форма выборки имеет сложную конфигурацию.

Читать также: Как развальцевать железную тормозную трубку

На сверлильном станке в боковой панели следует сделать два паза на расстоянии 70 мм, с их помощью, в дальнейшем, будет крепиться основание переднего стола.

Основание станка

Изготавливаем основание. Это простой прямоугольник, который нужно вырезать на циркулярке или ином распиловочном станке из той же фанеры толщиной 18-20мм размерами 180х480мм. Тут все просто — соединяем основание и боковую стенку под углом 90 градусов саморезами в торец стенки.

В дальнейшем рубанок будет устанавливаться следующим образом.

Задний стол

Задний стол также изготавливается из фанеры 18-20мм размерами 150х600мм; выпиливается технологический проем, чтобы получилась вот такая форма.

Торцевую кромку проема нужно спилить под углом. Сделать это можно на циркулярной пиле или электролобзиком.

Далее, открутив 4 винта, снимаем неподвижную «подошву» с электрорубанка и размечаем стол будущего станка.

Просверлив необходимые технологические отверстия, их нужно их немножко раззенковать, чтобы штатные винты были утоплена «заподлицо» и не препятствовали движению заготовки.

Устанавливаем наш самодельный задний стол на место снятой подошвы электрорубанка штатными винтами. После этого нужно зафиксировать этот стол на боковой стенке саморезами в торец этой стенки.

Передний подвижный стол

Передний стол, который должен регулироваться по высоте, делается из двух прямоугольных деталей, скрепленных под углом 90 градусов. Для большей прочности конструкции нужно между ними сделать треугольные упоры. В данном примере все крепится на саморезы, тем не менее, рекомендуется для большей прочности еще места стыков промазать столярным клеем. В итоге должна получиться вот такая конструкция.

На расстоянии 70 мм друг от друга нужно сделать два сквозных отверстия диаметром 8-10 мм и в них забить мебельные забивные гайки. Лучше это сделать до сборки основания.

Установка подвижного стола делается с помощью двух винтов с обратной стороны боковой стенки. Для удобства можно использовать бинты с барашковой головкой или сделать самодельные крепления-держатели. Установка должно производиться так, чтобы плоскость подвижной части «подошвы» электрорубанка была в одной плоскости с подвижным столом фуговального станка.

Боковой упор

Боковой упор нужен, чтобы обеспечить ровное и параллельной движение заготовки, а также для выведения точного угла 90 градусов между рабочим столом и плоскостью упора. Изготавливается упор просто – из двух деталей, которые можно выполнить как из фанеры, так и из массива дерева. В данном случае использован массив.

Две прямоугольных заготовки скрепляются под углом 90 градусов, образуя «уголок». После чего его жестко крепят к неподвижной части стола.

Фуговальный станок своими руками из электрорубанка готов к работе.

Прижимное устройство для деревообрабатывающего станка своими руками

Оснащение строгального станка прижимным устройством делает обработку древесины качественной и безопасной.

Заменить ручную подачу материала способна и заводская конструкция, и сделанная своими руками.

Ассортимент продукции машиностроительных заводов, выпускающих деревообрабатывающие станки, включает дополнительное оборудование, в том числе и прижимные устройства.

В процессе пиления или фрезерования используют прижим боковой. (Установленный на боковую поверхность станка, он фиксирует заготовку перед режущим инструментом относительно линейки).

Строгание требует удерживать пиломатериал плотно прилегающим к горизонтальной поверхности в непосредственной близости от движущихся ножей. Чтобы не делать это вручную, используют специальные приспособления — прижимные устройства. Они создают вертикальный гнёт, но не препятствуют движению заготовки по рабочему столу.

Прижимное приспособление для станка

Раздел: Полезные приспособления

В зависимости от вида работы, на всех деревообрабатывающих станках используются дисковые пилы или строгальный вал. Но не все станки оборудованы прижимным приспособлением, позволяющим надежно фиксировать большие заготовки к строгальным ножам.

Мой вариант прижимного устройства позволяет обрабатывать доски шириной до 250 мм и брусья толщиной более 100 мм, при этом обеспечивает надежную фиксацию и максимальную безопасность работы. К тому же легко монтируется и снимается на любой деревообрабатывающий станок.

Установил прижимное приспособление на рабочем столе с помощью четырех опорных стоек 4

. снизу зажав их гайками М 12 (рис. 1)

. На стойках вверху закрепил пластину

2

с винтом

1

. который вращается в гайке

8

приваренной к пластине. На другом конце винта гайкой М 14 зафиксировал прижимную пластину

3

позволяющую винту свободно вращаться, перемещая ее вверх-вниз. По краям пластины жестко закрутил болты М 12, проходщие внутри пружин 7 и сквозные отверстия о боковых опорах

6

. В их проточках установил с помощью осей 9 и подшипников прижимные валики

5

.

Прижимное приспособление фиксирую на строгальном столе так, чтобы ножи располагались посредине. Доску (брус) кладу на стол и, постепенно закручивая винт, достигаю требуемого нажатия. Проталкиваю ее впереди, не давая выйти из-под прижимного приспособления, запускаю следующую доску. Тем самым заготовка прижимается с одинаковым усилием по всей длине.

Прижимное устройство

Блок элементов, выполняющий прижим материала, монтируется на рабочем столе на одной или двух боковых опорах, или крепится над рабочей поверхностью — на подвесах. Давление на деталь оказывает рабочий орган устройства:

• пружинный блок (пакет листового материала или единичный лист);
• ролик (ряд роликов).

С опорами пружинный блок соединяет горизонтальный стержень — жестко закреплённая относительно станка ось вращения. Положение стержня с роликами — переменно по высоте.

Применение:

Быстрозажимные шарнирные струбцины широко применяются в деревообрабатывающих цехах, мастерских металлообработки, на сборочных мелкосерийных производствах и в домашних мастерских. Они используются при работе на стендах сборки, верстаках, козлах, сварочных, токарных столах, фрезерных и сверлильных станках.

Зажим-струбцина поможет качественно выполнить склейку, сварку, сверление, выпиливание, фрезерование, шлифовку, гравировку. Их используют при работе с пиломатериалами, фанерой, металлическими листами. профилями и другими материалами. В исключительных случаях их применяют в качестве прижимного замка на люки, крышки, дверцы оборудования.

Появилась потребность в зажимном приспособлении? – Рекомендуем заказать компактные, быстродействующие и недорогие шарнирно-рычажные прижимы китайского производства. Ключевые параметры для подбора столярной струбцины и удобства вашей работы – максимальная нагрузка, глубина и высота захвата.

Какие строгальные станки оснащают прижимным устройством

При выравнивании поверхности ручным инструментом (фуганком) заготовку фиксируют на верстаке. Нож, закреплённый в колодке, движется по её поверхности.

При машинной обработке реализуется один из принципов:

• рабочий орган движется возвратно-поступательно относительно неподвижной заготовки;
• слои древесины срезают стальные ножи, вращающиеся вокруг стационарной оси вращения, а обрабатываемый материал — прижимается к режущему механизму и продвигается (за один проход на всю свою длину).

На заметку. Скорость вращения вала выбирает мастер в зависимости от плотности древесины (для сосны — больше, для более плотных орешника, вишни — меньше).

Во втором случае нет холостого хода, что снижает энергоёмкость машинного строгания. В движение ножевой вал приводит электродвигатель.

Строгальные агрегаты различаются и способом подачи материала, а так же количеством режущих инструментов, их расположением, максимальной толщиной снимаемого слоя, наибольшей шириной строгания.

Чертежи фуговального станка

Приведем чертежи предлагаемого устройства.

Боковая стенка. Вид №1

Боковая стенка. Вид №2

Стол передний. Вид 1

Стол передний. Вид 2

Безопасность при работе с самодельным оборудованием

При работе с любым инструментом нужно соблюдать технику безопасности, так как игнорирование ее может стать причиной разных травм. Коротко перечислим рекомендуемые меры по обеспечению безопасности работы мастера на данном станке.

1. Всем изготовленным деталям рекомендуется снять острые фаски и ошкурить для исключения возможности травмирования рук (занозы и пр.)
2. При работе необходимо использовать стружкоотсос или специальный пылесос, например, циклонного типа для удаления из зоны пиления опилок и пыли, которая может нанести следующий вред:

• ухудшение свойств смазки, как следствие перегрев
• затруднение движения частей инструмента, как следствие перегрев
• засор воздушных путей для охлаждения инструмента, как следствие перегрев

1. При работе необходимо использовать толкатели, так как при работе с мелкими деталями не исключено попадание рук мастера в зону резания, что приведет к травме.
