Токарный станок по дереву – ценное оборудование для любого столяра. Неважно, используется агрегат в цеху или исключительно для мелкой работы в бытовой мастерской, иногда детали выходят из строя и требуют замены.
Многие из частей токарного станка по дереву, вполне возможно сделать дома своими руками. Это будет экономичнее и практичнее покупки конструктивного элемента промышленного производства.
Функциональные особенности и устройство
Задняя и передняя бабки любого токарного станка – важные детали конструкции, каждая из которых выполняет свои функции.
Передняя бабка. От точности изготовления данной детали зависит качество всей конструкции в результате. На передней бабке расположен шпиндель, который передает на обрабатываемую деталь движение кручения. Основными элементами передней бабки являются:
- корпус;
- шпиндель;
- подшипники;
- конструкция для контроля направления движения шпинделя;
- устройство, которое контролирует скорость движения шпинделя;
- устройство для подключения и установки оборудования.
Задняя бабка. Это опорный узел деревообрабатывающего токарного станка, который предназначен для фиксации заготовки. Основные элементы конструкции задней бабки:
- корпус;
- пиноль;
- маховик;
- рукоятка маховика;
- винт, чтобы перемещать заднюю бабку в поперечном направлении.
Задняя бабка имеет в пиноли отверстие, куда вставляется инструмент для обработки детали. Во время рабочего процесса бабка передвигается по станине для подборки оптимального расстояния в зависимости от длины обрабатываемой заготовки.
История токарных станков в Советском Союзе
Развитие станкостроения в СССР началось после Октябрьской революции. После открытия быстрорежущей стали и твердых сплавов стали выпускать мощные агрегаты. 1А62 — один из первых станков, которые стали эксплуатировать в массовом и серийном производстве. Выпущен .
В 1956 г. ему на смену пришла усовершенствованная модификация 1К62 с большей мощностью и диапазоном режимов. Позже инженеры продолжали работать над усовершенствованием конструкции агрегатов. По сей день на предприятиях функционируют 16К20, ДИП 200, ДИП 300 и другие модели.
Пошаговая сборка и монтаж своими руками
После изучения схем и чертежей можно переходить к сборке и монтажу обоих узлов токарного станка. Затем понадобится наладка и настройка оборудования.
Передней бабки
Алгоритм изготовления передней бабки:
- Выточить корпус цилиндрической формы с толщиной стенок в 10 мм.
- Швеллер, который будет необходим, чтобы изготовить стоку для крепления бабки к станине, приварить к уголку из листовой стали.
- Закрепить на стойку бабку.
Цилиндрический корпус имеет следующие размеры:
- наружный диаметр – 56 мм;
- длина – 18 см;
- посадочные гнезда диаметром 24 мм под подшипники;
- диаметр вала – 30 мм.
Задней бабки
Алгоритм изготовления задней бабки:
- сварить между собой 2 болта для увеличения общей длины;
- изготовить вращающийся центр из трубы такого диаметра, чтобы внешняя обойма подшипников входила в нее плотно;
- в получившейся втулке при необходимости можно сделать пропил в 2-3 мм шириной;
- будущая стенка вращающегося центра имеет тот же диаметр, что и внешняя обойма подшипника;
- обварить с правой стороны шайбу с гайкой;
- левую гайку скрутить, а коней обрезать заподлицо с шайбой;
- головку болты спилить, сам болт зажать в сверлильный станок и доработать при помощи абразивного камня.
Затем нужно изготовить корпус шпинделя. Для этого:
- Взять отрезок трубы диаметром ¾ дюйма, длиной 6-7 см.
- С двух концов привариваются гайки.
- Конус задней бабки также сделан из болта.
Предварительно перед установкой обточить хвостовик конуса до такой степени, чтобы он входил во внутреннюю обойму подшипников. Для упора внешней обоймы перед установкой подшипников следует в корпус установить кольцо из согнутой проволоки диаметром 1-2 мм.
Основные технические характеристики станка Т-65
| Наименование параметра | Т-65 | С-95 | Т-28 |
| Основные параметры станка | |||
| Класс точности | Н | Н | Н |
| Наибольший диаметр заготовки над станиной, мм | 120 | 50 | 130 |
| Наибольший диаметр заготовки над суппортом, мм | 30 | 12 | 14 |
| Высота центров над плоскими направляющими станины, мм | 65 | 32 | 65 |
| Наибольшая длина заготовки в центрах (РМЦ), мм | 200 | 125 | 220 |
| Наибольшая длина обтачивания, мм | 70 | 55 | |
| Наибольшая высота держателя резца, мм | 7 х 7 | 6 х 9 | 8 х 8 |
| Высота от опорной поверхности резца до линии центров, мм | 6 | 6 | 6 |
| Наибольшее расстояние от оси центров до кромки резцедержателя, мм | 50 | ||
| Шпиндель | |||
| Диаметр сквозного отверстия в шпинделе, мм | 10 | 8 | 10 |
| Конус Морзе шпинделя | № 1 | 39°30` | № 0 |
| Число ступеней частот прямого вращения шпинделя | 3 | 3 | 3 |
| Частота прямого вращения шпинделя, об/мин | 77, 66, 55 | 1300..3000 | 1440, 2500, 4300 |
| Суппорт. Подачи | |||
| Наибольшее поперечное перемещение суппорта, мм | 70 | 44 | 55 |
| Перемещение суппорта поперечное на одно деление лимба, мм | 0,05 | 0,01 | 0,01 |
| Наибольшее перемещение резцовых салазок, мм | 70 | 38 | 55 |
| Перемещение резцовых салазок на одно деление лимба, мм | 0,05 | 0,01 | 0,01 |
| Угол поворота резцовых салазок, град | ±90° | ±90° | ±60° |
| Задняя бабка | |||
| Конус задней бабки | Морзе №1 | 39°30` | Морзе №0 |
| Наибольшее перемещение пиноли, мм | 45 | 30 | 45 |
| Электрооборудование | |||
| Электродвигатель главного привода, кВт | 0,25 1400 об/мин | 0,15 2700 об/мин | 0,27 2800 об/мин |
| Габариты и масса станка | |||
| Габариты станка (длина ширина высота), мм | 675 х 300 х 250 | 420 х 200 х 250 | 650 х 255 х 222 |
| Масса станка, кг | 19 | 19,2 | 25 |
Первый запуск и проверка исправности оборудования
Для проверки исправности оборудования необходимо в первую очередь запустить станок на холостом ходу. Настройку станка каждый мастер производит по-своему, в зависимости от предполагаемой работы и выполняемых функций. Все элементы необходимо проверять последовательно, только после проверки на холостом ходу, можно выключить станок и выставить определенные параметры для работы.
Обязательно перед обработкой заготовки следует убедиться, что на древесине нет сколов, деформаций и трещин. Шпиндель при работе должен вращаться без малейших затруднений. Обязательно проверить совпадение центров симметрии станка и детали.
Старые советские модели станков по дереву и металлу
Советское оборудование все еще эксплуатируется на производстве. Некоторые принципиально предпочитают оборудовать домашние мастерские агрегатами из СССР.
Важно!
На советское оборудование иногда проблемно найти оснастку или комплектующие в случае поломки.
Токарно-винторезный станок ИТ-1М
Станок облегченного типа предназначался для наработки практики в мастерских. Позволяет обрабатывать цилиндрические заготовки снаружи, сверлить и растачивать, нарезать резьбу. В настоящее время снят с производства.
Изготовление простого устройства для ткачества
А также в домашних условиях можно смастерить несложное мини-устройство, которое послужит игровым приспособлением для детей, а также обучать их ткачеству. Детский ткацкий станок будет полезен для обучения детей древнему искусству ткачества. При помощи такого простого ткацкого станка можно сделать компактный коврик, который пригодится в домашней обстановке.
Причем это устройство не потребует специальных приспособлений. Вам потребуется лишь плотный картон, ножницы, крючок, карандаш, вилка и пряжа. Вместо картона возможно употребление старой фанеры, ДСП или иного жесткого основания.
Работает ткацкий станок на основе вдевания нитей в разрезы и последующее плетение. Пряжа проделывается в разрез, а ее окончание располагается на изнаночной стороне. Продевание пряжи нужно выполнять в виде змейки. В итоге выходит обвязывание полученных вырезов. На другой стороне тоже делаются полосы из нитей. Одна сторона будет лицевой, а другая – изнаночной. На лицевой получается сделанное полотно.
Натягивать нитки приходится плавно, чтобы не выгнуть картон. Можно использовать для удобства большую иглу. Число нитей должно соответствовать тому, чтобы край был кромочным и осуществлялся переход из ряда в другой ряд. Осуществить движение нитей вплотную друг к другу можно с помощью вилки. Так, такой ткацкий станок для детей поможет вам научить ребенка прядильному мастерству, не прикладывая много усилий.
Можно рассказать детям, как пряли первые ткацкие станки, и как работает самодельное устройство. Ведь увлекаться ткачеством – это очень интересное занятие.
Трудно найти рукодельницу, которая не хотела бы хоть разочек попробовать себя в ткацком ремесле, однако купить ткацкий станок, увы, не всем по карману. Выход есть!
Изготовление станка в домашних условиях многим представляется слишком трудоемким и долгим процессом. Спешим развеять ваши сомнения и предложить простой и доступный способ изготовления ткацкого станка своими руками.
Вам понадобится:
- шпагат или хлопчато-бумажная нить
- деревянная картинная рама без задника (от ее размера будет зависеть ширина изделия)
- деревянная рейка (лучше всего подойдет длинный деревянный нагель, который можно приобрести в строительных магазинах, длина его должна быть не меньше ширины рамы)
- ножницы
Шаг 1
Тканое полотно, как известно, состоит из нитей основы (идут вдоль) и утка (поперек). В качестве нитей основы мы и будем использовать шпагат. Даже если вы используете какие-то другие нитки, главное помнить, что нить основы должна быть прочной, не слишком толстой и не слишком тонкой.

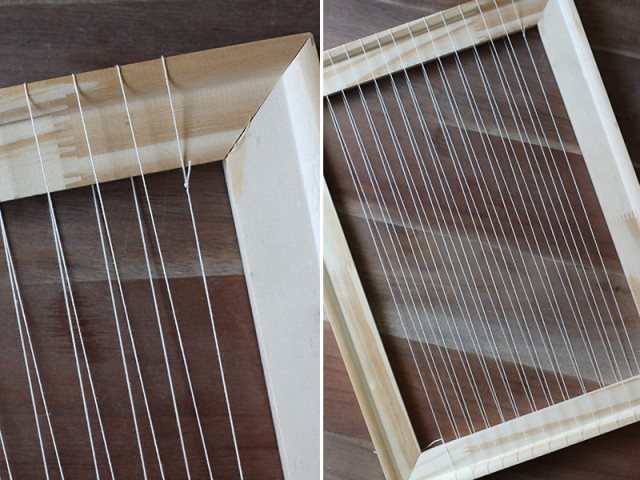

Конец нити привяжите на двойной узел к левому нижнему углу рамы, затем проведите клубок сквозь раму, перебросьте нить через верхнюю перекладину, спуститесь к нижней.
Шаг 2
Ваши движения должны напоминать «восьмерку»: каждый раз, обогнув верхнюю или нижнюю перекладину, клубок должен проходить сквозь раму. Продолжайте натягивать нить, следя за тем, чтобы она была равномерно и умеренно тугой, без провисаний.
Шаг 3
Ширина вашего конечного изделия зависит как от количества получившихся «петель», так и от размера рамы. В среднем следует сделать не менее 10 и не более 25 «петель», расстояние между ними при этом должно быть 1 см. Имейте ввиду, что чем больше расстояние между нитями, тем проще работать, поэтому новичкам лучше начать с минимального количества «петель» и максимального расстояния между ними.
Закончив, закрепите свободный конец на двойной узел.
Шаг 4
Взгляните на свой ткацкий станок сбоку — в середине нити должны перекрещиваться (если же нет, значит, при натягивании вы не соблюдали «восьмерку»).
С помощью длинной деревянной рейки мы разделим нити на две части — просуньте ее между нитей, точно под тем местом, где они перекрещиваются, а затем подтяните рейку к верхней перекладине рамки.
Расположение органов управления сверлильным станком 2А112
Расположение органов управления сверлильным станком 2а112
Спецификация органов управления станка 2А112
- Рукоятка ручной подачи шпинделя
- Рукоятка фиксации шпиндельной бабки на колонне
- Рукоятка для перемещения шпиндельной бабки по колонке
- Кнопки управления электродвигателем
- Гайка для регулирования скорости вращения шпинделя
Электропривод фуговального станка
Ну и конечно не забудьте про привод. Все механизмы должны вращаться. Это значит, что привод будет являться «сердцем» станка. Приведем некоторые рекомендации по этому элементу конструкции: — в первую очередь приготовьте электродвигатель.
Электродвигатель для фуговального станка
Лучше всего для этих целей использовать трехфазный агрегат. Конечно, в этом случае вам возможно придется переделывать электрическую сеть в своей мастерской, то это того стоит. Трехфазные электродвигатели, работающие при напряжении в 380 В, способны развивать большую мощность. К тому же и крутящийся момент у таких устройств подходящий для наших целей. Минимальное значение по мощности должно быть 3 кВт, ну а максимальное по вашему усмотрению;
- для передачи вращательного момента от электродвигателя к рабочему валу должно осуществляться при помощи ремней. Лучше всего для этих целей подойдет двухручьевая клинообразная форма. Такие ремни более надежные;
- сам электродвигатель можно монтировать консольно, непосредственно внутри рамы станка. Такой способ поможет решить проблему, связанную с натяжением ремня. Если вы хотите укрепить двигатель более крепко, то нужно добавить в конструкцию салазки, с помощью которых будет проводиться регулировка;
- чтобы увеличить частоту вращения вала, стоит использовать два шкива. Один, большего диаметра, устанавливают на электродвигатель. Шкив с меньшим сечением монтируют на вал.
Очень внимательно отнеситесь к обеспечению питанию станка. Трехфазный ток подается по четырехжильному кабелю. При этом должно быть организовано надежное заземление. Эти требования помогут избежать несчастных случаев при работе на станке.
Как сделать станок из фанеры или дерева
Если у вас достаточно места для размещения полноценного ткацкого прибора, стоит попытаться сделать более профессиональную модель. Чаще всего такие они делаются из фанеры или дерева.
Существует немало способов сделать такой прибор своими руками.
В самом начале и в конце должны быть расположены два валика. На один накручиваются нити, на другой – готовая ткань. Идеальный вариант сделать их на болтах или ручках с возможностью фиксации.
Если в вашем станке не предусмотрен разделитель, облегчающий проскальзывание челнока, вначале следует закрепить не 1, а 2 валика. На одном будут размещаться четные, на другом – нечетные нити основы.
Последняя обязательная деталь – бердо. Ее можно сделать из 2 деревянных планок с часто забитыми гвоздями между ними.
При заправке станка, нити нужно будет обязательно пропустить между этими зубцами.
Если все это сделано верно, можно приниматься за работу.
Станки из других подручных материалов
Помимо дерева и фанеры, ткацкие приспособление вышеупомянутого типа можно делать и из других материалов. Например, из пластиковых труб. При изготовлении миниатюрных моделей используются обычные гребешки или карты. Фото такого станка представлено выше.
Также при изготовлении миниатюрных моделей используются обычные гребешки или карты. А сам станок можно соорудить из картонной коробки.
Если вы хотите проявить свою творческую натуру даже в способе создания собственного ткацкого станка, – дерзайте! У вас все получиться.
В настоящее время в магазинах можно купить почти все товары для домашнего творчества. Но иногда нет средств на покупку или хочется изготовить что-то своими руками. В последнее время разнообразие интерьеров просто зашкаливает. Дизайнеры часто используют предметы старины для создания неповторимой и уникальной обстановки в доме.
Многие люди не могут позволить себе нанять дизайнера и приобрести необычные элементы декора, поэтому можно изготовить такие предметы своими руками. Например, тканые ковры придадут интерьеру красочности. А если они сделаны своими силами, то будут радовать вас каждый день. Тем более с ними ваш дом станет уютным и теплым. Кроме ковров, можно изготовить салфетки или абажур. Все эти предметы делаются с помощью ткацкого станка.
Все эти вещи изготавливались с помощью ручного ткацкого станка. Первые ткацкие станки представляли собой большую деревянную конструкцию. Станки ткацкие стояли почти в каждом доме. И пользоваться ими учили с самого детства. Навыки узорного ткачества передавались по наследству молодому поколению. Старинные ткацкие станки были в основном бесчелночными.
Если вас привлекает такое занятие, как ткачество, то можно сделать ткацкий станок своими руками в домашних условиях. Ткацкий станок широко применяется в современном мире. Настольный ткацкий станок бесчелночный еще обозначается как СТБ. Он используется при обработке различных тканей с целью получения готовых изделий.
Круглый станок для половиков
Многим людям нравятся не прямоугольные, а круглые коврики для пола. Чтобы выткать их, нужно использовать станок круглой формы.
Сделать его можно, например, из обычного пластикового обруча. Следите только, чтобы он не был изогнутым, так как это повлияет на качество готового изделия.
Сначала делается разметка краев по всему кругу. Далее можно высверлить дырки на месте меток или вбить гвозди. Некоторые просто привязывают нити к самому ободу. Однако при такой методике готовый коврик получиться не очень качественным, так как плохо закрепленные нити могут провисать или съезжать.
Если вы не поленились и сделали нормальные крепежи для основы, можно начинать работу. Для этого радиально протягиваются основные нити. Станок начинает напоминать собою велосипедное колесо. Теперь можно начинать ткать половик из самой средины.
Как правило, на этом станке работают руками. В отзывах советуют использовать миниатюрный челнок или крупную иголку только в случае, когда изготавливается очень тонкая ткань.
