Как рассчитать угол наклона крыши: используем калькулятор

Калькулятор уклонов

Калькулятор уклонов
поможет Вам в нужный момент рассчитать уклон, превышение либо расстояние без всяких проблем.

Калькулятор способен рассчитать уклон крыши

.
уклон трубопровода
.
уклон лестницы
.
уклон дороги
и тд. Также есть возможность рассчитать превышение между точками или расстояние от точки до точки (полезно в геодезии).

Порядок работы:

1. Выбрать ту величину, которую Вам нужно рассчитать2. Выбрать в какой единице измерения вы хотите задать/рассчитать уклон (на выбор 3 вида: градусы, промилле, проценты)3. Задать 1-ую неизвестную4. Задать 2-ую неизвестную5. Нажать кнопку «Расчет»

Для справки:

— уклон в градусах считается через тангенс угла:
tgx = h / L
— уклон в промилле считается по следующей формуле:
x = 1000 * h / L
— уклон в процентах считается по следующей формуле:
x = 100 * h / L
Калькулятор уклонов

создан как дополнение к основным онлайн расчетам на сайте, и если он Вам понравился, то не забывайте рассказывать про него своим друзьям и коллегам.

Расчёт наклона для наружной канализации

Для собственного дома необходимо знать, что установка ливневой системы очень хлопотная работа. Ливневая канализация состоит не только из трубопровода, но и из канав, которые отводят также воду. Минимальным уклоном на один метр ливневых труб зависит также вида и какой у него диаметр.

Для ливневой канализации трубы должны быть в диаметре 150—200 мм, а уклон при 200 мм – 0.007, а при 150 мм – 0.008. то есть, чем больше диаметр, тем меньше наклон. Так как вода в такой канализации в любом случае будет проходить без каких-либо сложностей. А также наклон зависит и от того, как поверхность у водоотвода. Если она шершавая, тем больше нужно его делать и наоборот.

Для наружной системы используют нивелир. После того как все трубы соединены, благодаря нивелиру выставляется их правильный наклон. Но одному справится очень сложно. Для такой работы понадобится минимум 3 человека: один выставляет наклон, другой следит за тем, какой уровень показывает нивелир, а третий, естественно, занимается руководством этого процесса.

Основные правила для подсчёта уклона и установки канализационной трубы:

1. Для трубы, которая в диаметре составляет 50 мм, на один метр необходимо по 3 см угла, а если диаметром 110 мм, то 2 см.
2. Общей длинной угла трубопровода как для наружной, так и для внешней системы является 15 см.
3. При подсчёте норм для наружной канализационной системы, согласно СНиП, нужно учитывать как сильно промерзает земля.
4. Используя вышеуказанные формулы возможно и самим рассчитать правильный наклон трубы, но в свою очередь, для подтверждения своих расчётов необходимо проконсультироваться со специалистами.

Таким образов, узнав все детали о наклоне, каждый сможет провести такую работу самостоятельно. Но не забывайте узнать все рекомендации у специалистов. Используйте разные способы наклона для квартир и частных домой. Учитывайте все детали, проводите правильно вычисления. Тогда ваша система прослужит очень долго, она будет надёжной, и не надо будет переживать за то, что в любой момент она сможет прорваться.

Ещё материалы:

• воздушный клапан для канализации 50;
• клапан обратный канализационный внутренний 50 мм;
• клапан вакуумный канализационный 110 мм.

Что такое угол наклона лестницы?

Угол наклона лестницы – это угол наклона лестничного марша по отношению к поверхности пола. Соответственно, чем меньше числовое значение угла, тем более пологая конструкция получается.

Небольшой угол подъема позволяет подобрать наиболее оптимальную ширину проступи и высоту ступени, что в свою очередь обеспечивает более высокий уровень безопасности при эксплуатации пожилыми, детьми и людьми с ограниченными возможностями.

Главным недостатком такого типа конструкции является чрезвычайная массивность и громоздкость – не в каждом доме найдется свободное пространство под такое сооружение, а если и найдется, то без необходимости, редко кто готов так неэффективно использовать жилую площадь.

Также не рекомендуется устанавливать слишком крутую конструкцию, так как она накладывает определенные физические ограничения на жильцов. Из-за высоких ступеней перемещаться по такой лестнице будет проблематично, утомительно и зачастую небезопасно.

Нас часто спрашивают: уклон лестницы 1:1 – что это значит и сколько это ? Ответ крайне прост – уклон 1:1 равен углу в 45 градусов, т.е. глубина ступени фактически равна ее высоте. Уклон 1:2 – это угол в 27,5 градусов, т.е. глубина ступени в два раза больше ее высоты.

Как перевести уклон крыши в градусах в проценты таблица и поэтому выбор материалов

В зависимости от уклона крыши применяют определенный кровельный материал и устраивают необходимое для данного уклона число слоев (рис. 2). Кровельные материалы по технико-экономическим и физическим свойствам объединены в группы 1-11, которые на графике обозначены дугообразными стрелками. Наклонные линии обозначают уклон ската. Жирная наклонная линия на графике показывает отношение высоты конька h к половине ее заложения 1/2. Отношение 1:2 (приведено в верхней части наклонной линии) показывает, что вертикальный отрезок h укладывается на горизонтальном отрезке 1/2 два раза. На полукруглой шкале эта наклонная линия показывает уклон крыши в градусах, а на вертикальной — в процентах. Подобным образом по графику можно определить наименьший уклон для той или иной группы рекомендуемых кровельных материалов:

i = h. (1/2) = 2,5. (12 / 2) = 5 / 12 или 5. 12.

Чтобы уклон выразить в процентах, это отношение умножают на 100:

i = (5 / 12) 100 = 5 · 100 /12 = 41,67.

Расчетный уклон 41,67 % при соблюдении приведенных конструктивных размеров крыши обеспечивает нормальный сброс ливневой воды.

Рулонные кровли различных типов при уклонах крыш до 2,5 % устраивают в четыре слоя на приклеивающей битумной мастике. В качестве рулонных материалов используют гидроизол ГИ-Г, ГИ-К, стеклорубероид С-РМ, рубероид РКМ-350Б и др. Из пяти слоев устраивают эксплуатируемые кровли. По кровельному ковру насыпают защитный слой из гравия толщиной 20 мм на антисептированной мастике.

Расчетный и оптимальный уровень наполняемости трубы

При работе на слив, для обеспечения самотека в трубопроводах должно присутствовать обычное атмосферное давление, поэтому наполнение их не может быть полным. В связи с этим показатель степени наполняемости канализационной трубы 110 мм для наружной канализации приобретает одно из ключевых значений.

Он обозначает то количество жидкости, которое должно обязательно присутствовать в самотечной канализации во время работы. Этот показатель называется коэффициентом и равен отношению высоты потока к диаметру трубопровода, h/d.

Если отношение равняется единице, труба заполнена на 100 %. Расчетное же заполнение всегда частично и составляет 70 %. Минимальный уровень отражен в строительных нормах и правилах и равен 30 %.

Уклон в процентах

Уклоны в градусах и процентах 1º — 1,7 % 1 % — 34′ 20″ Просто для справки.

вы бы не позорились, утверждать что величина уклона прямо и линейно пропорциональна углу — это просто незнание основ математики! или просто дезинформация! «по секрету»: уклон — это отношение противолежащего катета к прилежащему — в математике называют «тангенс угла», теперь откройте учебник и посмотрите график этой функции — как видите, он совсем не похож на прямую линию.

Даже простейший пример: угол 45º. а уклон = 100% — это уже в вашу формулу не вписывается. или вы считаете что при 45º катеты не равны ?

в некоторых документах увидел что этот уклон пишут намного больше, с чем это связано?

так может с тем и связано — что уклон в некоторых случаях намного больше! у нас например некоторые и уклон скатной кровли до сих пор пишут в долях, а не в градусах. так что если сравнивать уклон в долях для дороги и уклон для ската кровли — разница может быть огромной, но в этом нет ошибки.

Размеры лестницы в частном доме. Расчет размеров лестницы

В данной статье мы разберем что такое комфортная лестница: конфигурацию, длину, ширину ступеней, высоту шага, угол подъёма и параметры проёма, о котором необходимо подумать еще во время проектирования дома.

*Все незнакомые термины из данной статьи можно найти в нашем словаре.

Пример 1: Конструкция на 17 ступеней:

Отталкиваемся от четырех стандартных показателей комфортной лестницы:

• Высота ступени — 180 мм
• Проступь ступени (место куда становится нога) — 300 мм
• Ширина лестницы (длина ступени) — 1000 мм
• Наклон лестницы — не более 40 градусов

Для примера возьмем самую популярную высоту подъёма:

• Высота от пола первого этажа до пола второго этажа 3060 мм.
• Высота от пола первого этажа до потолка 2750 мм

Учитывая нахлёст в 75 мм, рабочая часть ступеней будет 225 мм.

Вычислим необходимое количество ступеней для подъёма на заданную высоту. Для этого разделим высоту от пола первого этажа до пола второго этажа на шаг подъёма (высоту ступени):

Количество ступеней = 3060/180=17

Межосевое расстояние модулей равняется 225 мм, то есть, если смотреть сверху, то без нахлёста у нас остаётся только верхняя ступень, которая занимает 300 мм.

Рассчитаем длину прямой лестницы из 17 ступеней:

Занимаемое место по полу = (16*225) + 300 = 3900 мм

*Стоит учесть, что верхняя ступень может крепиться на шаг ниже уровня пола и пол будет являться последней ступенью, следовательно по такой лестнице можно будет подняться на 17 ступней лестницы и одну ступень перекрытия = 3060 + 180 мм.

Расчет минимального проёма для лестницы:

Для любой лестницы достаточно проёма по размерам сопоставимого с размерами самой лестницы, однако нам необходимо узнать размеры максимально компактного проёма для комфортного передвижения. Для этого необходимо понять, на какой высоте мы упираемся головой в потолок при подъёме.

Как сказано в условии, высота от пола до потолка 2750 мм, с шагом ступени 180 мм подняться вне проёма мы можем всего на 4 ступени:

Высота на четвертой ступени = 180*4 = 720 мм

Расстояние между потолком и четвертой ступенью = 2750 — 720 = 2030 мм

От длины лестницы 3900 мм вычетаем пространство по полу, которое занимают 4 ступени и получаем необходимую длину проёма:

Длина проёма лестницы = 3900 — 225*4 = 3000 мм

Вывод по лестнице из 17 ступеней:

Как видно из расчетов размеров лестницы, для установки комфортной прямой конструкции на высоту 3060 мм, нам необходимо 17 ступеней с шагом 180 мм и наличие проёма длиной 3000 мм. Угол наклона в данной конструкции составляет 38 градусов, а длина 3900 мм.

Пример 2: убираем 2 ступени

Для того, чтобы лучше понимать как друг от друга зависят параметры проёма и лестницы рассмотрим еще один пример и удешевим нашу конструкцию убрав два подъёма, после чего спроектируем лестницу из 15 ступеней не меняя при этом высоту:

Рассчитаем получившийся шаг лестницы, для этого разделим высоту подъёма на количество ступеней:

Шаг лестницы из 15 ступеней = 3060/15 = 204 мм

Т.к. у нас получилось на 2 ступени меньше, чем в прошлом примере, то и расстояние по полу лестница тоже будет занимать меньше:

Расстояние по полу = (225*14) + 300 = 3450 мм

Высота от пола до потолка осталась неизменной, однако шаг ступени изменился и теперь между четвертой ступенью и проёмом остаётся:

Расстояние между четвертой ступенью и потолком = 2750 — (4*204) = 1934 мм.

Данной высоты достаточно для комфортного перемещения рослого человека.

Как и в предыдущем примере вычислим необходимую длину проёма для такой лестницы:

Длина проёма конструкции = 3450 — (225*4) = 2550 мм

Вывод по лестнице из 15 ступеней:

Как видно из второго расчета, при изменении одной величины автоматически меняются все остальные, то есть для каждого помещения лестница индивидуальна. Данная конструкция будет уже не так комфортна, как предыдущая, ведь самые комфортные лестницы имеют шаг 160-180 мм. Угол наклона в данном примере составляет 41 градус.

Рассчитаем размеры поворотной лестницы в частном доме в тот же проём. Т.к. конструкция с забежными ступенями занимает меньше места, чем лестница с площадкой, будем проектировать именно её.

Как видно из проекта в стороне поворота необходимо свободное место на 4 ступени 4*225 = 900 мм.

То есть при той же длине и ширине проёма мы можем менять конфигурацию лестницы. Главное помнить, что межосевое расстояние 225 мм.

Виды крыш и выбор их материала

Виды формы крыш.

Для каждого здания уклон крыши рассчитывается индивидуально.

Различают 4 вида крыш:

Плоские перекрытия не являются абсолютно горизонтальными, а имеют угол наклона, но он не менее 3º, при этом крыша обустраивается специальными водоотводными воронками с уклоном стенок около 1,5º.

При эксплуатации на поверхность кровли оказывает давление ветер, поэтому высокие более подвержены этому воздействию, а с очень пологих крыш ураган может сорвать кровельное покрытие.

Угол наклона крыши зависит от материала, выбранного для кровли, а также плоскости ската.

С увеличением размера угла наклона от 11º до 45º это давление усиливается почти в 5 раз. Учитывая ветровые нагрузки, на местностях с несильными ветрами этот размер выбирают в пределах 35-40º, а там, где скорость движения воздушных масс высока, — 15-25º.

Следует отметить, что при больших значениях угла наклона плоскости перекрытия (около 50º) зимой снег будет съезжать с нее под собственным весом, сводя к нулю его давление на кровлю.

От крутизны плоскости ската зависит выбор материала, а иногда и количество его слоев при укладке.

Диаграмма связывает минимальный наклон крыши с кровельным материалом и помогает в выборе при необходимости и того, и другого. Вертикальная шкала обозначает уклон в процентах, дуговидная — в градусах, на полках указано соотношение высоты к заложению. Материал условно сгруппирован по своим технико-экономическим свойствам в 11 категорий.

Практика показывает, что рулонные материалы применяют для накрытия кровель с уклоном 0-25% (0-10% — трехслойное покрытие, 10-25% — однослойное покрытие, но материал должен быть с посыпкой). Асбестоцементный шифер укладывают на крышах с наклоном до 28%, стальные листы — до 29%, черепица — более 33%.

Нормативы для пандусов 2022

По нормативам СП 59.13330.2016 (с учетом вступивших в силу изменений 15 Мая 2022 года) пандус должен иметь следующие характеристики:

Список документации, рекомендуемой к ознакомлению:

1. СНиП 35-01-2001 содержит предписания по адаптации жилых домов и социально-значимых объектов для маломобильных групп населения. А так же конкретные ограничения по установке и параметрам пандусов.
2. ГОСТ Р 51261-2017 содержит технические требования к стационарным опорным устройствам.
3. СП 30-102-99 содержит требования к входной площадке.
4. СП 59.13330.2016 содержит предписания по доступности зданий и сооружений для маломобильных групп населения

Угол наклона пандуса не должен превышать уклон в отношении 1:20 (5%). В данном случае очень часто проценты путают с градусами. В результате чего подъем /спуск получается в разы выше. Угол наклона — это соотношение длины к высоте подъема.

Запомните! При перепаде высоты от трех метров, вместо пандусов применяются подъемные устройства. В данном случае наличие пандуса будет бесполезным и недоступным для инвалида-колясочника.

Справка! В ряде некоторых случаев допускается небольшое увеличение угла наклона пандуса:

• При временном сооружении пандуса (ремонте или реконструкции здания). Если его высота не превышает 0,5 м, а промежуток между площадками не более 6 м, уклон может быть 8% или 1:12
• Если высота подъема не достигает 0,2 м, уклон допустим в пропорции 1:10 (10%).
• Длина непрерывного движения марша пандуса не должна превышать 9,0 м, далее необходимо организовывать разворотную площадку или площадку отдыха.
• Длина горизонтальной площадки прямого пандуса должна быть не менее 1,5 м.
• Пандусы должны иметь двухстороннее ограждение с поручнями на высоте 0,9 и 0,7 м.
• Поверхность пандуса должна быть нескользкой текстурой.
• Поверхность марша пандуса должна визуально контрастировать с горизонтальной поверхностью в начале и конце пандуса.

Как выдержать требуемый уклон

Определиться с углом уклона канализации недостаточно. Его еще при прокладке надо выдержать. Самый удобный вариант — наличие специального уровня с угломером. Если профессионального оборудования нет, придется хитрить.

Строительный уровень с угломером

Есть способы контролировать угол канализационной трубы при помощи обычного уровня:

• Нарисовав на стене линию с желаемым уклоном, прикладываете к ней строительный уровень, делаете на пластике отметку в том месте, где находится край пузырька. При выставлении труб располагаете их так, чтобы пузырек оказался в нужном положении.
• Если взять метровый уровень, можно с одной стороны прикрепить подкладку требуемой ширины. На котортких участках такой способ не работает, но протяженный трубопровод выставлять удобно.

Внутренняя канализация

При прокладке трубопровода надо выдерживать заданный уклон, не допустить прогибов и провисаний. Кстати, при укладке отводных труб от разных сантехнических приборов требуется выдерживать разные уклоны (смотрите фото ниже).

Уклон отводных труб от разных сантехнических приборов

При прокладке внутреннего трубопровода можно начертить требуемые уклоны на стене, по ним выставить трубы. На уровень пола ориентироваться не стоит, лучше отбить горизонтальную линию. Проще это сделать при наличии нивелира, если его нет, можно пользоваться пузырьковым уровнем. После этого, высчитав требуемый перепад (описано выше), «задираете» дальний конец. Еще раз проверяете точность расчетов и нанесенных линий. После можно приступать к монтажу.

Пример разводки внутренней канализации

В ванных и туалетах обычно выкладывают требуемый уровень при помощи густого песко-цементного раствора. Все равно потом труба отделывается — ставится короб из гипсокартона, на который затем наклеивается плитка. Более современный вариант — укладывать трубы в штробу доступен не всем — в панельных домах нет такой толщины стен. При прокладке канализационных труб от кухни чаще пользуются подставками и клиньями. После уложенный с требуемым уклоном трубопровод фиксируется к стенам при помощи специальных держателей. Их устанавливают с шагом не более 40 см.

Наружная канализация

Канализация на участке укладывается в траншеи. Прокладывая трассу, старайтесь ее сделать как можно более прямой. Любые повороты — потенциальное место образования засора. Если без поворотов обойтись никак не получится, рядом с ним установите тройник, выведите трубу чуть выше уровня грунта и заглушите ее герметичной крышкой. Это будет верное решение — сможете быстро и без проблем прочищать пробки.

При прокладке внешней канализации копают траншею с ровным дном. Глубина траншеи — на 20 см больше необходимой — это место под песчаную подушку. При небольшой протяженности и малом перепаде дно можно так и оставить — ровным. Если перепад большой, придется формировать уклон. На этом этапе слишком выдерживать наклон нет необходимости — делаете приблизительно. Затем дно выравнивают, убирают все камни, корни, сравнивают ямы, уплотняют. Должно быть ровное плотное основание.

Основные моменты, которые надо помнить

На выровненное дно насыпают песка. Его надо сыпать слоями по 5 см, разравнивать по уровню, уплотнять (проливать большим количеством воды). Послойно уложив 4 слоя, получаем подушку в 20 см. В песок укладывают трубы, формируя заданный уклон. Уклон можно проверять длинным строительным уровнем (1,5-2 метра или больше). Если такого нет, можно к длинной ровной рейке (брусу) примотать посередине скотчем пузырьковый уровень. Так можно добиться минимальной погрешности.

После того как труба уложена и проверен ее уклон, ее засыпают песком. Он должен закрывать ее практически на половину. Песок аккуратно выравнивают и проливают. После этого труба на 1/3 засыпана плотным песком (можно чтобы уровень был больше). Дальше можно засыпать грунтом.

Угол уклона для наружной инженерной сети

Наружные сети монтируются из труб большего сечения, чем внутридомовая разводка. Материалом для них служит:

• полиэтиленовая труба с верхним гофрированным слоем;
• пластик;
• чугун;
• асбестоцемент.

Их установка согласно нормам СНиП должна учитывать уровень промерзания почвы. Глубина траншеи может составлять от 70 см в средней полосе до 2 метров в холодных регионах. В местах поворота трубопровода и при длине магистрали более 12 метров, необходимо устанавливать ревизионные колодцы, эти элементы позволят прочистить засоры в системе.

Для загородного дома с двумя санузлами используется трубами диаметром 110 мм, если в доме три туалета и более, рекомендуется прокладка трубопровода сечением 160 мм. При выкапывании траншеи оставляется запас до 20 см для выравнивания трубы до рекомендуемого угла уклона. Каждый размер магистрали имеет свой рекомендованный коэффициент уклона:

• 110 мм – 0,02 или 2 см на 1 метр;
• 160 мм – 0,008 или 8 мм на 1 метр.

Совет. При монтаже наружной магистрали следует ограничить число поворотов, увеличивающих угол наклона. Из-за рельефа могут возникнуть сложности с обеспечением необходимого уклона.

Соблюдение нормативов позволяет сохранять работоспособность магистрали при движении нечистот самотеком. Оптимальным прибором для определения правильного уклона является нивелир, используя его можно добиться высокой точности. Но такое устройство есть не у всех, поэтому найдены способы проверки с помощью подручных средств. Для измерения понадобится:

• шнур или веревка;
• два колышка;
• строительный уровень.

В прокопанной траншее забиваются колышки – один в начале, а второй в конце. Между ними натягивается шнур и с помощью строительного уровня выставляется по горизонту. Затем измеряется глубина траншеи до шнура в начальной точке и в конечной. Разница между этими значениями, деленная на длину трубопровода должна составить искомую величину наклона канализационной трубы на 1 погонный метр. Подогнать значение под нужный показатель, можно углубив или подсыпав песок на дно. Укладка труб всегда выполняется на подушку из утрамбованного песка. Этим же материалом выполняется первоначальная засыпка до верха магистрали, а после выполняется обратная засыпка грунта.

Если природный рельеф участка существенно превышает нормативный показатель, можно смонтировать магистраль двумя способами:

• создать систему, включающую несколько вертикальных переходов и горизонтальных участков, уложенных с рекомендованным уклоном;
• выкопать глубокую траншею, в которой разместится один вертикальный отрезок в начале трубопровода, остальная часть будет уложена по нормативному уклону.

Соблюдение правильного уклона при монтаже трубопровода внутри и снаружи частного дома обеспечит бесперебойную работу автономной канализации.

Расчет высоты конька

Соотношение градус/процент уклона кровли

После того как определились с конструкцией крыши, решили какой материал будет использоваться, учли все климатические условия и определились с наклоном кровли, пришло время узнать как посчитать высоту конька.

Сделать это можно с помощью угольника или математическим способом. Для второго варианта ширину пролета дома (h) делят на 2. Полученное число умножают на относительную величину.

Для ее нахождения используют таблицу, приведенную ниже (рис.4). Как видите, значения расписаны для каждого угла наклона. Чтобы было понятней приведем пример. Ширина здания 6м, уклон крыши 20 градусов. Получаем:

Высота конька 1,08 метров. Используя данную формулу можно узнать уклон крыши (это бывает надо при ремонте уже готовой кровли). Как считать? В обратном порядке.

Угол ската кровли это отношение между высотой конька крыши и половиной заложения.

Что мы получаем: 1,08:3=0,36 умножаем данное значение на 100 и получаем уклон крыши в процентах: 0,36х100=36%, смотрим по таблице и видим: 36%=20 градусов, что и требовалось доказать.

Как рассчитать угол уклона крыши узнали, а как определить эту величину при помощи уклономера, что собой представляет данный инструмент?

Это рейка с прикрепленной к ней рамкой. Между планками располагается ось, к которой прикреплен маятник (два кольца, пластинка, грузик и указатель).

Внутри выреза находится шкала с делениями. При нахождении рейки в горизонтальном положении, указатель совпадает с нулем на шкале.

Чтобы определить угол ската крыши. рейку уклономера держат перпендикулярно коньку (под углом 90 градусов). Указатель маятника покажет искомую величину в градусах. Для перевода в проценты используют выше приведению таблицу (рис.3).

Очень часто, при строительстве крыш, можно услышать словосочетание «разуклонка кровли». Что это такое?

Расчет угла наклона лестницы по ГОСТу

Подобрать эргономичный и комфортный угол наклона — это одна из основных задач при конструировании лестницы. Можно сделать маршевую лестницу или, наоборот, очень компактную и элегантную винтовую лестницу – все будет зависеть от площади дома и высоты его перекрытий. Создать красивую конструкцию вам помогут многочисленные фото в интернете, но для того чтобы правильно ее спроектировать, вам придется вспомнить школьные годы и заняться математикой.

При расчете угла наклона лестницы нужно учитывать множество нюансов — о них вы узнаете из статьи

Какой угол наклона должен быть у лестницы?

Как правило, практически все лестницы имеют наклон в 45˚. Ширина ступеньки должна соответствовать 45-му размеру ноги, но не меньше 30 см, чтобы человек не упал, спускаясь вниз. Обратите внимание, если вы сделаете через чур широкие ступеньки, то вы собьетесь с шага, а при чрезмерном уменьшении ширины затрудните себе спуск.

В принципе, угол подъема не так уж и сложно вычислить, зная высоту потолков и длину подошвы лестницы. Существует несколько способов:

• Осуществить все необходимые замеры. Просто замеряйте рулеткой расстояния между соприкосновением потолка со стеной и местом расположения нижней ступеньки.
• Произвести специальный расчет. Представьте длину и высоту треугольника в качестве катетов прямоугольного треугольника, а длина лестничного полотна будет вычисленной гипотенузой.

На фотографии — вариант лестницы с вполне удобными углами наклона. Несмотря на то, лестница выглядит необычно, подниматься на второй этаж по ней не составляет сложностей

Максимальный угол наклона

Для того чтобы понять, какой максимальный угол может быть у лестницы, разобьем все имеющиеся их виды на группы с характерным им углом наклона:

• Бытовые лестницы, предназначенные для жилых помещений – угол наклона от 30˚ до 45˚;
• Пандусы, пологие лестницы – максимальный уклон равняется 30-ти градусам;
• Приставные, крутые лестницы – от 45˚ до 75˚;
• Эвакуационные, хозяйственные лестницы имеют угол наклона свыше 75˚.

А вот наклон менее 23˚ для лестницы внутреннего назначения даже не обсуждается, так как никто не будет тратить метры жилплощади на «укладку лежащей» лестницы. Даже сложно себе представить, какой длины она должна быть с таким маленьким уклоном для подъема на следующий этаж, при высоте потолков в 3 метра.

Важно! Не рекомендованный угол наклона могут использовать при возведении нестандартных лестниц, как правило, в зданиях с маленькой площадью.

Комфортный угол наклона

Самым комфортным углом наклона считается 40 – 45˚, однако такая конструкция является очень громоздкой, поэтому ее обычно используют в больших помещениях.

Лестница, имеющая угол наклона 30 – 36˚ довольно компактна, но не такая удобная. Подъем на такую лестничную конструкцию будет удобен, а вот спуск довольно опасен, поэтому его лучше производить спиной вперед.

Лестница, изображенная на фотографии, имеет наиболее комфортный угол наклона. Единственный её недостаток в том, что она занимает довольно много пространства в комнате.

Прежде чем приступать к возведению лестницы, нужно «просканировать» все пространство, имеющееся в вашем доме. Каждое помещение должно использоваться максимально, поэтому нужно произвести расчеты и выбрать вариант, при котором лестница не будет занимать много места.

Следует обязательно устанавливать перила, если ступенек в вашей конструкции больше трех. Ширина ступеней должна быть около 0,28 – 0,30 метров, а высота – 0,15 – 0,18 метров. Когда все ступеньки одинакового размера – это повышает безопасность ее использования.

Стандартный угол наклона

Как уже говорилось ранее, стандартным и наиболее оптимальным углом наклона лестничной конструкции считается 40 – 45˚. Но так как такая лестница очень большая и занимает много места, многие люди пренебрегают данными рекомендациями. Приведем вам советы экспертов по уклону марша и размерам ступеней.

Размер ступеней лестниц в миллиметрах и рекомендованный уклон лестничной конструкции:

Идеальный угол наклона

Угол пролета, в большинстве случаев, составляет от 20˚ до 50˚. Наиболее идеальным считается уклон, который колеблется в пределах 30 – 45˚. Но, к сожалению, не у каждого человека есть много места для того чтобы разметить такую удобную лестничную конструкцию.

Обратите внимание, чем меньше значение угла, тем опаснее по ней будет передвигаться, и чем больше угол, тем громоздче она будет.

Важно! Комфортный шаг при подъеме по лестнице с наклоном больше 45-ти градусов практически невозможен, а вот совершать спуск по ней вы сможете без опаски только лишь спиной вперед. Наверное, не стоит, и говорить о детях, которым по такой лестнице взобраться не получится.

Как рассчитать угол наклона лестницы

Рассчитать угол наклона лестницы можно по одному показателю – длине шага при спокойной ходьбе по горизонтальной поверхности взрослым человеком. Уклон определенных маршей рассчитывается отдельно в зависимости от количеств и высоты ступеней. Если у вас есть готовый проект, то угол лестницы определяется неимоверно просто.

На схеме можно увидеть, какие углы наклона лестницы подходят для использования, а какие являются недопустимыми

Высота ступеней будет идеальной при значении 150 – 180 мм, ширина – 280 – 300 мм. Придерживаясь таких стандартов, угол наклона можно рассчитать по формуле: 2х + у = 580/660 мм, где х – это высота ступеней, а у – ширина. При размере ступеней меньше 145 мм, нужно использовать другую формулу: х + у.

Вычисление угла ската к горизонту

Его можно просто измерить уклономером, который являет собой планку с рамкой с маятником со стрелкой, показывающей градусную величину. Но на сегодняшний день этот прибор уже неактуален, поскольку есть много капельных и электронных уклономеров с намного большей точностью измерения и удобством пользования.

При отсутствии в распоряжении геодезических устройств для измерения существует простой математический метод, позволяющий относительно точно посчитать угол наклона стропил. Для этого используется рулетка и отвес. От конька до перекрытия здания опускается отвес и измеряется высота h. Затем от точки, в которой отвес касался перекрытия под коньком, измеряем расстояние до нижней точки ската — заложение l.

Угол наклона крыши зависит от выбранного для кровли материала.

Угол наклона ската i равен отношению высоты конька к заложению (при одинаковых единицах измерения) і = h:l. При этом уклон выражен соотношением, которое показывает, на какую высоту поднимается кровля на протяжении единицы заложения (на сколько метров будет поднят верхний край крыши на одном метре горизонтального перекрытия). Чтобы посчитать этот же уклон в процентах, умножаем полученное соотношение на 100%. Если же нужно знать эту величину в градусах, переводим ее с помощью таблицы.

Для примера: высота кровли h = 3,0 м, длина заложения l=6,5 м. Тогда і = h:l = 3,0:6,5 = 1:2,17. Это пример измерения уклона соотношением. і = 3,0:6,5 = 0,4615. В процентном измерении это значение вычисляется умножением его на 100%: і = 0,4615. 100% = 46,15%. Для определения угла в градусах переводим по таблице и получаем 25º. Если есть нужда в более точном градусном значении, тогда из полученного соотношения, применяя калькулятор или специальные таблицы, вычисляем котангенс, который будет равен 24,78º.

Следует отметить, что уклон в 100% — это когда высота кровли равна заложению, то есть соответствует соотношению 1:1 или углу наклона в 45º. Но не следует думать, что процентная величина уклона и его градусная величина имеют прямую зависимость. Ведь уклон в процентах — это значение тангенса угла при нижней точке ската, умноженное на 100%, а график тангенса (тангенсоида) никогда не был прямой линией. И если 100% — это 45º, то 50% — это не 22,5º, а около 27º (точнее 26,56º).

https://youtube.com/watch?v=kpnzjnJhgbQ%26feature%3Dshare%26list%3DPLxGukzvbwLed88MOnNdM0yBnuDYcVUW8H%26index%3D4

Что такое конусность? Формула для расчёта конусности. Обозначение конусности на чертежах.

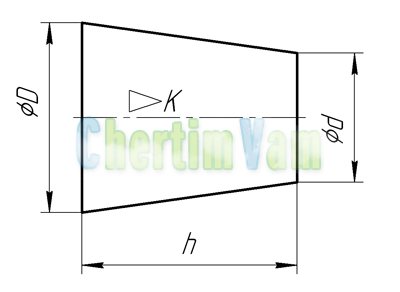

Конусность. Конусностью называется отношение диаметра основания конуса к высоте. Конусность рассчитывается по формуле К=D/h, где D – диаметр основания конуса, h – высота. Если конус усеченный, то конусность рассчитывается как отношение разности диаметров усеченного конуса к его высоте. В случае усечённого конуса, формула конусности будет иметь вид: К = (D-d)/h.

Обозначение конусности на чертежах. Форму и величину конуса определяют нанесением трех из перечисленных размеров: 1) диаметр большого основания D; 2) диаметр малого основания d; 3) диаметр в заданном поперечном сечении Ds , имеющем заданное осевое положение Ls; 4) длина конуса L; 5) угол конуса а; 6) конусность с . Также на чертеже допускается указывать и дополнительные размеры, как справочные.

Размеры стандартизованных конусов не нужно указывать на чертеже. Достаточно на чертеже привести условное обозначение конусности по соответствующему стандарту.

Конусность, как и уклон, может быть указана в градусах, дробью (простой, в виде отношения двух чисел или десятичной), в процентах. Например, конусность 1:5 может быть также обозначена как отношение 1:5, 11°25’16», десятичной дробью 0,2 и в процентах 20. Для конусов, которые применяются в машиностроении, OCT/BKC 7652 устанавливает ряд нормальных конусностей. Нормальные конусности — 1:3; 1:5; 1:8; 1:10; 1:15; 1:20; 1:30; 1:50; 1:100; 1:200. Также в могут быть использованы — 30, 45, 60, 75, 90 и 120°.

Определение уклона при строительных работах

Специалисты, производящие кровельные работы, очень часто сталкиваются с необходимостью измерять уклоны крыш. Знание этих параметров позволяет выбрать тип материалов, которые будут использоваться, свериться с рекомендуемыми значениями для строений, выбрать метод ведения кровельных работ.

Чтобы не производить сложные математические расчеты каждый раз, был разработан специальный инструмент, который называется уклономер. Это приспособление устроено довольно просто. На рейку крепится специальная рамка, внутри которой закрепляется маятник, он имеет грузик и указатель. Рейку устанавливают в горизонтальном положении на измеряемом участке кровли и по указателю определяют на шкале численное значение уклона.

В случае, когда известно значение уклона крыши в градусах, перевести его в проценты можно воспользовавшись специальными таблицами. В них уже прописаны процентные значения для каждого угла от одного до сорока пяти градусов.

Советы в статье «Виды укладки ламината» здесь .

Как запилить стропила под нужным углом и нужных размеров смотрим в видео:

Какие факторы влияют на выбор наклона кровли

Несмотря на то что человечество постоянно развивается и уже не зависит от природных обстоятельств, все-таки именно эти условия зачастую влияют на выбор наклона.

Атмосферные осадки, скопление которых грозит провалом крыши или появлением сырости и грибка.

Если в данном регионе постоянные дожди, ливни, грозы и снегопады являются обычным делом, то уклон кровли должен быть увеличен. Быстрое избавление крыши от воды — залог долговечности строения.

В регионах с сильными ветрами, например в степях, как никогда важно найти золотую середину. Слишком высокую крышу ветер может попросту завалить, а плоскую — сорвать

Самый оптимальный уклон кровли — от 30 до 40 градусов. В регионах с сильными порывами ветра — от 15 до 25 градусов.

При выборе уклона кровли в обязательном порядке стоит учитывать эти два серьезных фактора. Разобравшись в этом вопросе, дальнейшая работа по настилу будет значительно упрощена.

По ГОСТу и СНиПам, которые действуют на территории Российской Федерации, следует измерять угол кровли только в градусах. Во всех официальных данных или документах используется только градусное измерение. Однако рабочим и строителям «на местности» проще ориентироваться в процентах. Ниже приведена таблица соотношения градусной меры и процентной — для более удобного использования и понимания.

Пользоваться таблицей достаточно просто: узнаем исходное значение и соотносим его с нужным показателем.

Для измерения существует очень удобный инструмент, называемый уклономером. Это рейка с рамкой, посередине ось и шкала деления, к которой прикреплен маятник. На горизонтальном уровне прибор показывает 0. А при использовании его вертикально, перпендикулярно коньку, уклономер показывает градус .

Помимо этого инструмента, широкое распространение получили также геодезические, капельные и электронные приборы для замера уклона. Рассчитать градус уклона также можно и математическим способом.

Чтобы рассчитать угол уклона, необходимо выяснить две величины: В — вертикальная высота (от конька до карниза), С — заложение (горизонталь от нижней точки ската до верхней). При делении первой величины на вторую получается А — угол уклона в градусах. Если вам нужен показатель угла кровли в процентах, обратитесь к таблице выше.

Правила, требования,нормы проектирования и строительства лестниц

Что бы правильно спроектировать лестницу, необходимо не только грамотно выбрать её местоположение, но и учесть нормы проектирования лестниц, изложенные в соответствующих главах СНиП.

Далее приводятся основные нормы, правила и требования, которые необходимо учитывать при проектировании и строительстве лестниц.

Параметры лестничных площадок и маршей

Ширина маршей и площадок определяет пропускную способность лестницы и зависит от требований пожарной безопасности (эвакуации) и предполагаемых габаритов переносимых вещей.

• Минимальная ширина лестничного марша: для внутриквартирных лестниц – 80 см, для 2-этажных зданий – 90 см, для жилых зданий большей этажности – 105 см, для общественных зданий – 135 см
• Максимальная ширина марша: для жилых зданий – 140 см, для общественных – 240 см.
• Полезная ширина марша поворотной лестницы и лестницы, соединяющей более 2-х этажей должна быть не менее 1.0 м, что бы обеспечить одновременный проход двух человек и пронос крупногабаритных предметов.
• Ширина многомаршевых лестниц должна быть одинаковой на всем протяжении лестницы.
• Между лестничными маршами, расположенными во встречном друг к другу направлении, должен быть зазор не менее 50 мм.
• Ширина лестничных площадок должна быть не менее 120 см и не менее ширины марша.
• Длина лестничных площадок между маршами должна быть не менее 1,3 – 1,4 м (это средняя длина двух шагов взрослого человека)
• Длина лестничных площадок у входных дверей может быть 1м, если двери раздвижные или открываются в противоположную от лестницы сторону. В противном случае длина площадки равна ширине дверного полотна + минимум 60см.

Уклон лестницы, расчет ступеней

При проектировании лестницы одновременно учитываются два: удобство (безопасность) передвижения по лестнице и минимизация занимаемой лестницей площади. Безопасность лестницы зависит от её уклона и параметров ступеней.

• Количество ступеней в одном марше лестницы должно быть не менее 3-х и не более 16. При меньшем количестве легко оступиться, большее делает лестницу «утомляемой» и требуется устройство промежуточной площадки.
• Число ступеней в марше желательно предусматривать нечетное, так как человеку удобнее начинать и заканчивать движение по лестнице с одной и той же ноги.
• Рекомендуемый уклон лестницы находится в пределах 1:2 – 1:1,75 (от 20 до 26,7 градусов).
• Максимальный уклон лестницы для ходьбы 1:0,85 (50 градусов)
• Минимальный уклон лестницы для ходьбы 1:2,75 (20 градусов)
• Максимальная высота ступеней лестниц: в жилых и общественных зданиях –19 см, для внутриквартирных лестниц – 20 см, для подвальных и чердачных – 21 см.
• Минимальная высота ступеней – 12 см.
• Максимальная ширина ступеней лестниц: в жилых и общественных зданиях –26 см, для внутриквартирных лестниц – 23 см, для подвальных и чердачных – 21 см.
• Минимальная ширина ступеней – 25 см. Для лестниц ведущих в нежилые помещения (подвал, чердак) минимальная ширина ступеней – 20 см.
• Высота ступеней лестницы в переделах одного марша не должна различаться более чем на 5 мм.
• При ширине ступени до 26 см величина её свеса не должна превышать 3 см.
• Забежные (клиновидные) ступени на внутренней границе полезной ширины должны иметь проступь шириной не менее 10 см и 26 см на средней линии марша.
• Радиус кривизны средней линии марша с забежными ступенями должен быть не менее 30 см.
• Расстояние между любой ступенью лестницы и потолком должно быть не менее 2-х метров.

Какой кровельный материал выбрать

Кровельные покрытия различаются по структуре, прочности, ценовому диапазону. Все же наиболее важным критерием выбора материала является его структура. Чем шершавее поверхность, тем дольше осадки будут задерживаться на крыше.

Существуют несколько типов кровельного материала, который влияет на определение величины наклона.

1. Кровля из рулонных битумных материалов используется при минимальном уклоне крыши от 0 до 3 °. Рулонная кровля достаточно проста в использовании и имеет несколько плюсов: гибкость, прочность, теплоизоляция.
2. При уклоне крыши от 4 ° применяется фальцевая кровля, которая обладает повышенной степенью износостойкости и прочности. Это обусловлено тем, что данный материал состоит из полимеров.
3. Шиферное покрытие принято использовать от 9 °.
4. Различные виды черепицы (керамическая, битумная, металлическая и цементно-песчаная) применяются, если угол наклона превышает 11 °. Черепица, в частности металлическая, является одним из самых популярных видов кровли на сегодняшний день, так как ее применение возможно в различных климатических условиях.
5. Свыше 39 ° обычно используется деревянная кровля, однако такой материал требует к себе постоянного внимания и должного ухода.

Для того чтобы ваша крыша была построена правильно и прослужила долгое время, не обязательно обращаться к услугам специалистов. Достаточно грамотно рассчитать угол наклона ската и подобрать подходящий материал.

Посмотрите видео и узнайте, какой должен быть у крыши

При создании проектной документации очень часто уклон обозначается не в градусах, а в процентах. Это позволяет избежать проблем с монтажом готовой конструкции.

Уклон в градусах рассчитывается для крутых скатов крыш, так будет удобнее. Но когда речь идет о небольшом угле, то использование процентов для обозначения значения уклона поможет избежать ошибок при расчете и монтаже.

Чтобы узнать процентное значение уклона на земельном участке, можно воспользоваться следующими методами:

• самым простым и точным способом определения угла склона будет нивелирование. При помощи специального прибора измеряются все необходимые величины и путем простого соотношения производятся несложные вычисления. Разность высот делится на расстояние, затем результат умножается на 100%. Современные нивелиры оснащены встроенной памятью, которая значительно облегчает работу замерщиков;
• измерить уклон можно и на своем участке без использования дорогостоящего оборудования. На плане участка или топографических картах часто обозначаются высоты. На земельном участке эти места намечаются, можно использовать для этой цели колышки, затем расстояние между ними измеряется землемерным циркулем. Математические расчеты производятся по той же схеме, что и при работе с нивелиром;
• используя метод интерполирования, значение уклона в процентах, можно вычислить по топографической карте. Для этого также определяется разность отметок, которая делится на расстояние и умножается на 100%.

Угол наклона лестницы: как рассчитать оптимальный? Нормы. Комфортный уклон лестницы в частном доме

Лестница в частном доме должна быть красивой, стильной, надежной и долговечной, а также удобной для подъема всем членам семьи. Рассчитать удобный угол наклона лестницы, чтобы с комфортом передвигаться по ней, необходимо при составлении планировки дома, так можно избежать серьезных ошибок и не думать потом над их устранением. Но бывает так, что нужда в лестнице появляется уже в построенном доме, тогда, учитывая площадь и угол наклона, нужно подбирать маршевую или винтовую лестницу.

Какие бывают углы лестничного уклона

• Угол до 30° обычно отводится под пандусы
• Оптимальный угол наклона лестницы на второй этаж 30°- 45°
• Приставные лестницы устанавливаются под углом выше 45°
• Угол выше 75° только для пожарных лестниц и эвакуации

Угол выше 40° будет не совсем удобным для детей и лиц пожилого возраста. Чтобы лестничная конструкция была наиболее комфортной, нужно правильно высчитать ширину и высоту ступенек. Так, средний шаг человека составляет 63 см, шаг вверх вдвое меньше, т.е. 31,5 см. По нормам высота ступени для удобного передвижения по ней считается 150 мм, ее ширина 300 мм. Самым лучшим вариантом считается, когда ступеней нечетное количество, т.к. чаще всего человеку удобнее заканчивать передвижение по лестнице той ногой, с которой начиналось движение.

Как самостоятельно рассчитать угол наклона лестницы

Чтобы избежать лишних затрат и не прибегать к помощи проектировщика, вполне можно самостоятельно провести необходимые расчеты. Необходимо взять лист бумаги и начертить прямоугольный треугольник, где один катет – это расстояние, отведенное под будущую лестницу, вертикальная – это высота от пола до верхнего этажа, где будет заканчиваться лестница, а длиной самой лестницы будет являться гипотенуза.

Нижний острый угол и будет углом подъема лестницы. Выше мы выяснили, что комфортный угол наклона лестницы на второй этаж в частном доме составляет 40°, но не более 45°. Если такой угол у Вас и получился, то можно уже рассчитывать количество ступеней. Расчет можно произвести с помощью формулы: 2A+ В=60-64, в которой А – высота подступенка, В – ширина ступени, а показатель 60-64 – средний шаг человека.

По нормам идеальная высота подступенка (А) – 15 см, но допускается от 14 см до 17 см. Тогда ширину ступени (В) считаем по формуле: B = (60 – (15*2) — 64 – (15*2)) = 30 см или 34 см. Далее высчитываем количество ступеней, для этого высоту от пола до потолка делим на высоту подступенок. Если число не получается целым, то можно просто первую лестницу сделать нестандартного размера либо и изменить угол наклона.

Правила при расчетах:

1. Необходим лестничный пролет при наличии более двух этажей;
2. Марш состоит из 3-17 ступеней;
3. Ширина для прохода одного жильца должна составлять 80 см, для двух – от 100 см;
4. Угол более 45° является не совсем комфортным для детей и лиц пожилого возраста, что значит, что должен быть оптимальный уклон лестницы 1:1, 1:2, где 1:1 – 45°, а 1:2 – 26-40°.

Что влияет на уклон лестницы

Выше мы разобрались, как рассчитать угол наклона лестницы и подробно рассмотрели формулы для вычисления ширины и высоты ступеней, а также их количества. Теперь необходимо упомянуть факторы, которые влияют на уклон лестницы.

Чем больше будет высота подступенка, тем круче будет лестница и поднимается будет по ней уже не так комфортно и безопасно.

Стопа должна комфортно умещаться на ступени, если ширина ступени будет меньше необходимой, то уклон будет больше. А если слишком широкой, то будет сбиваться шаг.

Как сделать крутую лестницу комфортной

Даже в небольших помещениях необходимы лестницы. Для начала нужно измерить угол наклона лестницы, если очевидно, что конструкция будет крутой, то дальше нужно придумать, как ее сделать наиболее комфортной для подъема. Существует несколько вариантов, которые рассмотрим ниже:

• Лестница с трапецевидными ступенями. Это наиболее распространенный вариант, один край ступени значительно уже другого. Такая конструкция выглядит оригинально, но детям и пожилым людям подниматься по ней будет некомфортно и небезопасно.
• Двойная лестница. Очень редко используется и только в крайнем случае, по ней весьма неудобно подниматься.
• Лестница «утиный шаг». Необычная лестница, очень сложная в изготовлении и некомфортная для подъема.
• Лестница с вырезами на ступенях. Интересная по внешнему виду лестница, по ней более менее удобно подниматься, а для детей это вовсе может стать занимательной игрой.

С помощью этой статьи Вы сможете сами узнать угол наклона лестницы в градусах. Рассчитать необходимые показатели с помощью вышеприведенных формул и сделать лестницу безопасной. Также в статье указано под каким углом устанавливать лестницу в доме для более комфортного передвижения по ней.

Источник: https://mirlestnic.by/info/articles/optimalnyy-ugol-naklona-lestnitsy-na-vtoroy-etazh-kak-rasschitat/

Калькулятор уклонов

Калькулятор уклонов

поможет Вам в нужный момент рассчитать уклон, превышение либо расстояние без всяких проблем.

Калькулятор способен рассчитать уклон крыши

.
уклон трубопровода
.
уклон лестницы
.
уклон дороги
и тд. Также есть возможность рассчитать превышение между точками или расстояние от точки до точки (полезно в геодезии).

Порядок работы:

1. Выбрать ту величину, которую Вам нужно рассчитать2. Выбрать в какой единице измерения вы хотите задать/рассчитать уклон (на выбор 3 вида: градусы, промилле, проценты)3. Задать 1-ую неизвестную4. Задать 2-ую неизвестную5. Нажать кнопку «Расчет»

Для справки:

— уклон в градусах считается через тангенс угла:
tgx = h / L
— уклон в промилле считается по следующей формуле:
x = 1000 * h / L
— уклон в процентах считается по следующей формуле:
x = 100 * h / L
Калькулятор уклонов

создан как дополнение к основным онлайн расчетам на сайте, и если он Вам понравился, то не забывайте рассказывать про него своим друзьям и коллегам.

Наклон крыши и его значение при строительстве домов

Проезжая мимо населенных пунктов, мы часто рассматриваем крыши домов и построек. Одни похожи на крутые склоны Эльбруса, другие — на покатые спуски дальневосточных сопок. Почему же перекрытия имеют такой разный наклон? Уклон кровли способствует быстрому удалению атмосферных осадков с территории сооружения и измеряется углом между плоскостью ската крыши и плоскостью горизонта. Чем больше величина угла ската, тем круче крыша, и наоборот, с его уменьшением крыша становится более покатистая или пологая, пока не перейдет в горизонтальную. Этот угол профессионалы архитектурного строительства измеряют градусами (º), процентами (%) или числовым соотношением. Если угол очень маленький, тогда используют измерение в промилле (сотых долях процента). Для справки: 1º — 1,7%; 1% — 34′ 20″.

Наклон любой крыши является очень важным элементом. Его величина вычисляется в зависимости от климата и применяемого кровельного материала.

Наклон плоскости любой части крыши является очень важным элементом при домостроении, и его величина выбирается в зависимости от климата и применяемого кровельного материала. Он влияет на ее надежность, герметичность, на возможность водоотвода, а значит, и на долговечность здания в целом. Для правильного выбора материала кровли, а также для расчета его расхода, высоты сооружения нужно знать, как посчитать уклон кровли.

Расчёт наклона для квартиры

Чтобы установить канализационную систему для мойки, умывальника и ванной, нужно выбирать трубы в диаметре 40—50 мм. На один метр должен быть уклон не больше и не меньше 2.5—3.5 см. Минимальным значением коэффициента уклона на метр есть 0.012, а нормативным является 0.02. Для унитаза необходимым наклоном есть 85—100 мм, а для общего стояка – 100 мм. Для расчёта коэффициента уклона используется формула:

V*√(H/d)>K,

где К – коэффициент для пластмассовых и стеклянных труб 0.5, а для других 0.6,

Н – коэффициент того, как быстро наполняется трубопровод,

V – скорость движения жидкости по линии,

D – внутренний диаметр трубы.

Чтобы правильно выставить уровень наклона трубы в квартире достаточно использовать обычную линейку.

Как рассчитать уровень наполняемости

Для пластиковых и чугунных труб обязательным является расчёт уровня наполняемости водой. Благодаря этому показателю, можно узнать, с какой скоростью должна двигаться вода, чтобы она не смогла засориться. И конечно же, от такого показателя зависит точное значение наклона на метр. Чтобы рассчитать скорость наполняемости необходимо уровень воды в трубе поделить на диаметр.

Минимальным показателем согласно СНИПА есть 0.3, а максимальный равен 1. Но, на практике эта наполняемость находится в диапазоне 0.3—0.6. Он и является оптимальным.

С каким уклоном прокладывать трубы канализации?

Обустройство канализационной системы требует соблюдения определенных нормативов. В частности, очень важен правильный уклон канализационной трубы, который приходится согласно СНиП и длине коммуникационных трубопроводов.

КАК ПОДОБРАТЬ УГОЛ

Существует несколько позиций, которыми руководствуются домашние мастера:

1. Сделать угол как можно более острым;

2. Сделать уклон минимальным или вообще пропустить этот пункт при монтаже канализационных стоков;

3. Создавать наклон согласно правилам и ГОСТам.

На первый взгляд, излишний уклон канализационной трубы поможет воде, требующей очистки, быстрее доходить до колодца. Но с другой стороны, при этом труба подвергается вредному воздействию стоков. Из-за того, что вода проходит по канализации слишком быстро, твердые частицы нечистот, пищевые остатки и прочий мусор, часто сливаемый в унитаз, остаются в трубе. Также проблемой станет заиливание трубы. Со временем канализация забьется и придется работать над её ремонтом. Срок службы такой системы значительно короче стандартного и составляет менее года.

Минимальный уклон или его отсутствие – это грубейшая ошибка при установке канализационного трубопровода. При этом труба не только заиливается, но и практически не очищается естественным путем. Спасти ситуацию может только угол, под которым находится септик по отношению к канализационным стокам.

Правильнее всего работать с определенными нормативами, в которых указывается соотношение угла с диаметром и длиной трубы. Конечно, для этого требуется много времени и особая внимательность, но зато после такой кропотливой работы канализация прослужит Вам долгие годы.

Зачем нужен уклон:

При заиливании трубы срываются воздушные сифоны, которые служат защитой от неприятных запахов в помещении;

Заиливание магистральной трубы грозит полным нарушением основных функций канализационных отводов, что, по сути, является прекращением работы системы;

Защита подвала жилого дома от протекания и прорывов зависит от правильности уклона.

Также, если при безуклоновом монтаже пластика нет проблем с коррозией, то у чугунной трубы могут появиться прорехи. Она начнет пропускать воду и нечистоты в подвал. Раньше в многоэтажных домах канализации не устанавливались с уклоном, поэтому так часты случаи потопления в квартире на первом этаже или прорыва всей канализационной системы.

КАК ВЫБРАТЬ УКЛОН

Чтобы определить минимальный уклон трубы, который будет оптимальным для Вас, нужно знать длину всей канализационной системы. В справочниках используются данные сразу в готовом виде, их изображают в сотых частях целого числа. Некоторым работникам сложно ориентироваться в такой информации без объяснений.

Например, уклон для трубы диаметром 50 мм и длиною 1 метр нужен 0,03 мм. Как это определили? 0,03 – это соотношение высоты уклона к длине трубы. В зависимости от диаметра, оно может быть от 0,03 до нескольких милиметров. Рассмотрим, как действует правило:

Предположим, нужно рассчитать оптимальный уклон для трубы 110 мм, согласно ГОСТ он составляет 0,02 мм. Чтобы рассчитать общий угол, нужно длину трубы умножить на уклон, указанный в СНиП или ГОСТ. Получится: 10 м (длина канализационной системы) * 0,02 = 0,2 м или 20 см. Значит разница между уровнем установки первой точки трубы и последней – 20 см.

Также у чугунной, пластиковой или асбестоцементной канализационной трубы обязательно должен быть рассчитан уровень наполненности. Это понятие определяет, какой должна быть скорость движения потока в трубе, чтобы она не засорилась. Естественно, от наполненности также зависит уклон. Вычислить наполненность можно при помощи формулы:

ВЫСОТА УРОВНЯ СТОКОВ / ДИАМЕТР ТРУБОПРОВОДА

Максимальный уровень наполненности – 1, но в таком случае канализационная труба полная, а, следовательно, уклона нет, значит нужно выбирать 50-60%. Это коэффициент, часто его принимают 0,5 – как определение половины трубной полости. Многое зависит от материала трубы (чугун и асбест быстрее наполняются из-за высокой шероховатости внутренних стенок), и её угла по отношению к септику.

Ваша цель – рассчитать максимально допустимую скорость для устройства канализационного стока. Профессионалы говорят, что 0,7 м/с позволяют отходам быстро проходить мимо стенок, при этом не прилипая. Следователь, правильный расчет выглядит так:

0,5 / 110 = 0,04 – это уровень наполненности

0,5 ≤ 0,7 / 0,042 = 0,5 ≤ 43,75 – расчет верен.

Последняя формула является проверочной. Первая цифра – это коэффициент наполненности, вторая после знака равенства – это скорость движения стоков, третья – это квадрат от уровня наполненности.

Также угол можно выражать в градусах, но тогда Вам будет сложнее переходить на геометрические величины при установке наружной или внутренней трубы. Такое измерение предоставляет более высокую точность.

Таким же образом несложно определить уклон наружной подземной трубы. В большинстве случаев, коммуникации наружного типа имеют большие диаметры. Следователь на метр будет использовать больший уклон. При этом есть еще определенный гидравлический уровень отклонения, который позволяет сделать уклон немного меньшим, чем оптимальный. В большинстве случаев этот допустимый размер напорной трубы меньше на 0,02 – 0,01 мм.

Согласно СНиП 2.04.01-85 пункт 18.2 (норма при установке систем отвода воды), при устройстве угла канализационных труб частного дома, нужно придерживаться таких правил:

• На один погонный метр у трубы с диаметром до 50 мм, нужно выделять по 3 см уклона, но при этом у трубопроводов с диаметром 110 мм понадобится 2 см;
• Максимально допустимое значение, как для внутренней, так и для наружной напорной канализации – это общий уклон трубопровода от основания до конца 15 градусов;
• Нормы СНиП требуют обязательного учета уровня промерзания грунта для установки наружной канализационной системы;
• Для определения правильности выбранных углов необходимо проконсультироваться со специалистами, а также проверить выбранные данные по формулам выше;
• При монтаже канализации в ванной, можно сделать коэффициент наполненности, соответственно и уклон трубы, не таким сильным. Дело в том, что из этой комнаты вода выходит преимущественно без абразивных частиц;
• Перед работой нужно обязательно составлять план.

Не стоит путать методику установки канализационных труб в квартире и доме. В первом случае часто используется вертикальный монтаж. Это когда от унитаза или душевой кабинки устанавливается вертикальная труба, а уже она переходит в магистральную, выполненную под определенным уклоном. Такой способ может быть применен, если, к примеру, душевая или умывальник находится на чердаке дома. В свою очередь, укладка внешней системы начинается сразу же от колец унитаза, септика или умывальника.

Чтобы при установке выдержать нужный угол, рекомендуется заранее копать траншею под уклоном, а по неё натянуть бечевку. Тоже самое можно сделать и по полу.

Нравится

Поделиться

Комментарии (+) [ Читать / Добавить ]

Серия видеоуроков по частному дому
Часть 1. Где бурить скважину? Часть 2. Обустройство скважины на воду Часть 3. Прокладка трубопровода от скважины до дома Часть 4. Автоматическое водоснабжение
Водоснабжение
Водоснабжение частного дома. Принцип работы. Схема подключения Самовсасывающие поверхностные насосы. Принцип работы. Схема подключения Расчет самовсасывающего насоса Расчет диаметров от центрального водоснабжения Насосная станция водоснабжения Как выбрать насос для скважины? Настройка реле давления Реле давления электрическая схема Принцип работы гидроаккумулятора Уклон канализации на 1 метр СНИП Подключение полотенцесушителя Рециркуляция ГВС схема – лучшее решение!
Схемы отопления
Гидравлический расчет двухтрубной системы отопления Гидравлический расчет двухтрубной попутной системы отопления Петля Тихельмана Гидравлический расчет однотрубной системы отопления Гидравлический расчет лучевой разводки системы отопления Схема с тепловым насосом и твердотопливным котлом – логика работы Трехходовой клапан от valtec + термоголовка с выносным датчиком Почему плохо греет радиатор отопления в многоквартирном доме Как подключить бойлер к котлу? Варианты и схемы подключения Рециркуляция ГВС. Принцип работы и расчет Вы не правильно делаете расчет гидрострелки и коллекторов Ручной гидравлический расчет отопления Расчет теплого водяного пола и смесительных узлов Трехходовой клапан с сервоприводом для ГВС Расчеты ГВС, БКН. Находим объем, мощность змейки, время прогрева и т.п. Температурный режим отопления 90-70, 80-63, 70-55, 60-50
Конструктор водоснабжения и отопления
Уравнение Бернулли Расчет водоснабжения многоквартирных домов
Автоматика
Как работают сервоприводы и трехходовые клапаны Трехходовой клапан для перенаправления движения теплоносителя
Отопление
Расчет тепловой мощности радиаторов отопления Секция радиатора Зарастание и отложения в трубах ухудшают работу системы водоснабжения и отопления Новые насосы работают по-другому… Расчет инфильтрации Расчет температуры в неотапливаемом помещении Расчет пола по грунту Расчет теплоаккумулятора Расчет теплоаккумулятора для твердотопливного котла Расчет теплоаккумулятора для накопления тепловой энергии Куда подключить расширительный бак в системе отопления? Сопротивление котла Петля Тихельмана диаметр труб Как подобрать диаметр трубы для отопления Теплоотдача трубы Гравитационное отопление из полипропиленовой трубы Почему не любят однотрубное отопление? Как её полюбить? Умный подбор диаметров в системе отопления Балансировка радиаторов отопления – пошаговое руководство Топ 5 проблем в проектировании систем отопления
Регуляторы тепла
Комнатный термостат — принцип работы
Смесительный узел
Что такое смесительный узел? Виды смесительных узлов для отопления
Характеристики и параметры систем
Местные гидравлические сопротивления. Что такое КМС? Пропускная способность Kvs. Что это такое? Кипение воды под давлением – что будет? Что такое гистерезис в температурах и давлениях? Что такое инфильтрация? Что такое DN, Ду и PN ? Эти параметры нужно знать сантехникам и инженерам обязательно! Гидравлические смыслы, понятия и расчет цепей систем отопления Коэффициент затекания в однотрубной системе отопления Гидравлический парадокс в системе отопления. Загадка № 4
Видео
Отопление Автоматическое управление температурой Простая подпитка системы отопления Теплотехника. Ограждающие конструкции. Теплый водяной пол Насосно смесительный узел Combimix Почему нужно выбрать напольное отопление? Водяной теплый пол VALTEC. Видеосеминар Труба для теплого пола — что выбрать? Теплый водяной пол – теория, достоинства и недостатки Укладка теплого водяного пола — теория и правила Теплые полы в деревянном доме. Сухой теплый пол. Пирог теплого водяного пола – теория и расчет Новость сантехникам и инженерам Сантехники Вы все еще занимаетесь халтурой? Первые итоги разработки новой программы с реалистичной трехмерной графикой Программа теплового расчета. Второй итог разработки Teplo-Raschet 3D Программа по тепловому расчету дома через ограждающие конструкции Итоги разработки новой программы по гидравлическому расчету Первично вторичные кольца системы отопления Один насос на радиаторы и теплый пол Расчет теплопотерь дома — ориентация стены?
Нормативные документы
Нормативные требования при проектировании котельных Сокращенные обозначения
Термины и определения
Цоколь, подвал, этаж Котельные
Документальное водоснабжение
Источники водоснабжения Физические свойства природной воды Химический состав природной воды Бактериальное загрязнение воды Требования, предъявляемые к качеству воды
Сборник вопросов
Можно ли разместить газовую котельную в подвале жилого дома? Можно ли пристроить котельную к жилому дому? Можно ли разместить газовую котельную на крыше жилого дома? Как подразделяются котельные по месту их размещения?
Личные опыты гидравлики и теплотехники
Вступление и знакомство. Часть 1 Гидравлическое сопротивление термостатического клапана Гидравлическое сопротивление колбы — фильтра
Видеокурс Программы для расчетов
Technotronic8 — Программа по гидравлическим и тепловым расчетам Auto-Snab 3D — Гидравлический расчет в трехмерном пространстве
Полезные материалы Полезная литература
Гидростатика и гидродинамика
Задачи по гидравлическому расчету
Потеря напора по прямому участку трубы Как потери напора влияют на расход?
Разное
Водоснабжение частного дома своими руками Автономное водоснабжение Схема автономного водоснабжения Схема автоматического водоснабжения Схема водоснабжения частного дома
Политика конфиденциальности Ответы на вопросы
Клиент 1 Клиент 1. КПД котла

Какой должен быть уклон

Как понять, что такое уклон трубы? В СНиПе он прописан в долях — в виде десятичных добей. Выгладит это так: 0,03 или 0,008. Расшифровываются цифры так: это разница высот двух концов метрового куска уложенной канализационной трубы. Цифра 0,03 обозначает, что один конец метровой трубы приподнят на 3 см. Соответственно, цифра 0,008 говорит о том, что один край приподнят на 0,8 см или на 8 мм.

Рекомендованный уклон канализационной трубы разного диаметра (50 мм, 100 мм, 150 мм)

Трубопровод обычно намного длиннее одного метра. Вычислить насколько один его конец должен быть выше другого, можно умножив выбранный уклон на длину трубопровода. Например, укладывать будем канализацию с уклоном 3 см/м, длина ее — 25 м. Это значит, что дальний конец ее будет опущен на 3 см * 25 м = 75 см.

Зависимость от диаметра трубы

Канализационные системы делят на внутренние — смонтированные в квартире или доме, и внешние — которые уложены на улице. И в том и в другом случае необходимо выдерживать требуемый уклон канализационной трубы. Когда так говорят, имеют в виду, рекомендованный санитарными нормами показатель. Он зависит от диаметра используемых труб: чем меньше сечение,тем больший наклон надо придать.

В таблице указан уклон канализационной трубы, который обеспечит нормальную работу системы. Если по каким-то причинам сделать требуемый угол наклона не получается (бывает на участках со сложным рельефом), можно угол уклона уменьшать до указанной граничной нормы. Шанс получить проблемы возрастает, но не сильно.

Что делать, если уклон получается больше чем требуется

Иногда сделать требуемый уклон не получается — разные бывают условия. В таком случае есть два варианта решения:

• Укладывать трубу как получается (но перепад на метре не должен быть больше 15 см на метр) и надеяться, что все будет работать. При большом уклоне рекомендуется на трассе устанавливать через некоторое время тройники с отводами вверх — чтобы была возможность чистить засоры. Вероятность их образования при больших уклонах канализационной трубы велика.
• Укладывать трубу с рекомендуемым уклоном на таком участке, на котором это возможно, затем ставить перепадный колодец, снова из него выводить трубу под нужным уклоном. Таких колодцев может понадобиться несколько.

Первый вариант более дешевый в устройстве, но он предполагает частые засоры в трубах. Конечно, при интенсивном использовании канализации (большое количество воды), проблем может и не быть, все может работать без проблем. Но это — скорее исключение. Кстати, при использовании пластиковых труб вероятность засоров становится ниже — они имеют гладкие стенки, на которых осадки образуются редко. Второй вариант — более затратный трудоемкий, но он гарантирует работоспособность системы.

Калькулятор для пандуса

В соответствии с СП 59.13330.2016 «Доступность зданий и сооружений для маломобильных групп населения. Актуализированная редакция СНиП 35-01-2001» «Максимальная высота одного подъема (марша) пандуса не должна превышать 0,45 м при уклоне не более 1:20 (5%). При перепаде высот пола на путях движения 0,2 м и менее допускается увеличивать уклон пандуса до 1:10 (10%)».

Калькулятор для расчета длины поверхности (мм) исходя из угла 4,76°

Введите параметры будущего пандуса, исходя из данных объекта. Параметры необходимо вводить в милиметрах. Нажмите кнопку «рассчитать». Длина наклонной площадки в рассчитывается в милиметрах. Также Вы получите рекомендации относительно параметров, которые у Вас получились.

Основным действующим нормативным документом для определения уклона пандуса и его длины в РФ является СП 59.13330.2016 «Доступность зданий и сооружений для маломобильных групп населения»

При высоте марша до 800 мм — мах угол 2,86° При высоте марша до 200 мм — мах угол 5,71° Для временных конструкций при высоте марша до 800 мм — мах угол 4,76°.

Пандус – это устройство для адаптации социально-значимых объектов и открытых пространств: вход в здание, сопровождение лестницы, пешеходный переход и т.д. Пандус необходим, чтобы сделать жизнь маломобильных групп населения комфортнее: пожилые люди, с коляской или тяжелой поклажей, с костылями после травм, инвалиды-колясочники.

Активное развитие и продвижение федеральной программы «Доступная среда» сподвигло многие организации установить пандусы на входной группе. Однако зачастую это делается либо для галочки, либо организациями, не владеющими навыками и знаниями существующих нормативов. Поэтому не всегда готовое изделие соответствует государственным стандартам. Как результат — недоступность для людей с ограничениями.

Методы вычислений уклона в процентах

Чтобы узнать процентное значение уклона на земельном участке, можно воспользоваться следующими методами:

• самым простым и точным способом определения угла склона будет нивелирование. При помощи специального прибора измеряются все необходимые величины и путем простого соотношения производятся несложные вычисления. Разность высот делится на расстояние, затем результат умножается на 100%. Современные нивелиры оснащены встроенной памятью, которая значительно облегчает работу замерщиков;
• измерить уклон можно и на своем участке без использования дорогостоящего оборудования. На плане участка или топографических картах часто обозначаются высоты. На земельном участке эти места намечаются, можно использовать для этой цели колышки, затем расстояние между ними измеряется землемерным циркулем. Математические расчеты производятся по той же схеме, что и при работе с нивелиром;
• используя метод интерполирования, значение уклона в процентах, можно вычислить по топографической карте. Для этого также определяется разность отметок, которая делится на расстояние и умножается на 100%.
